INSTRUKCJA OBSŁUGI WDP-81H2 SONG Eura

DZWONEK BEZPRZEWODOWY

WDP-81H2 SONG

Możliwość rozbudowy

Zasieg pracy

Bez- przewodowy

Zasilanie sieciowe

Możliwość wyboru melodii

Sygnalizacja optyczna

Sygnalizacja akustyczna

Bezbateryjny przycisk kinetyczny

Kodowanie zestawu

W celu zakodowania zestawu konieczne jest przeprowadzenie następujących czynności:

1. Z boku obudowy odbiornika nacisnąć i przytrzymać na 3 sekundy przycisk kodowania (patrzys. 2).
2. W przeciągu 30 sekund dwukrotnie nacisnąć przycisk nadajnika - odbiornik powinien uaktywnić melodię, co zakończy proces konfiguracji (nalezy ponowić próbę, gdyby odbiornik nie uaktywnił melodii).

Aby rozkodować zestaw należy przytrzymać przycisk kodowania przez 10 sekund - odbiornik uaktywni sygnał dźwiękowy, co zakończy proces usuwania wszystkich dotychczasowych konfiguracji.

Uwaga:

Z 1 nadajnikiem można skonfigurować maksymalnie 6 odbiorników, po zakodowaniu większej ilości, najstarsze odbiorniki zostaną automatycznie rozkodowane (tylko ostatnie 6 zostaną zapamiętane). Z kolei z 1 odbiornikiem można skonfigurować nieograniczoną ilość nadajników.

Instalacja

DZWONEK(odbiornik):

1. Dzwonek wystarczy umieścić w wolnym gniazdku sieciowym \~230V/50Hz, znajdującym się w zasiegu nadajnika.
2. Ustawić melodie i żądany poziom głośności dzwonka.

PRZYCISK(nadajnik):

W wybranym miejscu umieścić dwa kołki na małe haki do zamocowania tylnej ściany przycisku (patrzys. 4).

UWAGA

1. Alternatywnym sposobem montażu przycisku jest użycie taśmy samoprzyłepnej na płaskiej, gładkiej, oczyszczonej powierzchni.
2. W specyfikacji podano maksymalny zasięg pracy urządzenia w terenie otwartym. Rzeczywista wartość uzależniona jest od warunków otoczenia. Przed instalacją należy przetestować urządzenie w wybranym miejscu aby zweryfikować, czy praca urządzenia nie jest zakłócana (np. przez obecność ścian i stropów, sąsiedztwo innych urządzeń elektronicznych, grzejników, metali, etc.).

euro

Rys.1

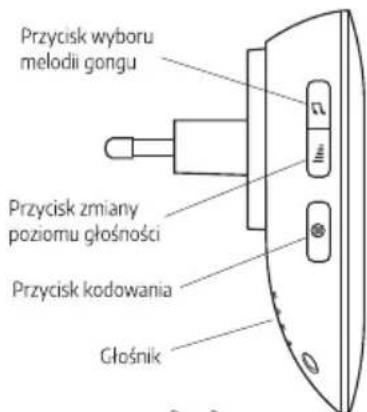

Przycisk wyboru melodii gongu Przycisk zmiany poziomu głośności Przycisk kodowania Cłośnik

Rys. 2

euro

Rys. 3

Otwory montażowe

Rys. 4
Rys. 1-5. Budowa dzwonka WDP-81H2

DZWONEK BEZPRZEWODOWY

WDP-81H2 SONG

CHARAKTERYSTYKA URZĄDZENIA:

• wodoszczelny przycisk kinetyczny, nie wymagający stosowania baterii do działania,
  • 58 melodii do wyboru,
• łatwość obsługi i montażu,
• nie wymaga połączenia kablowego,
• zasięg działania maks. do 100 m w terenie otwartym,

Pojedyncze wciśniecie przycisku kodowania (patrz rys. 2) umożliwia zmianę trybów sygnalizacji dzwonka na 4 sposoby:

1. sygnał akustyczny;
2. sygnał akustyczny + sygnał optyczny;
3. sygnał akustyczny + pulsujący sygnał optyczny;
4. pulsujący sygnał optyczny.

PRZYKŁADOWE MOŻLIWOŚCI ROZBUDOWY ZESTAWU W SYSTEMIE EURA KINETIC

Dzięki zastosowaniu specjalnego systemu kodowania nadajnika i odbiornika, istnieje możliwość rozbudowy zestawu o kolejne elementy, nie zakłócając przy okazji innych produktów tej samej marki, które mogą znaleźć się w pobliżu.

W celu rozbudowy zestawu, każdy nowy element należy zakodować zgodnie z czynnościami opisanymi w punkcie „Kodowanie zestawu”.

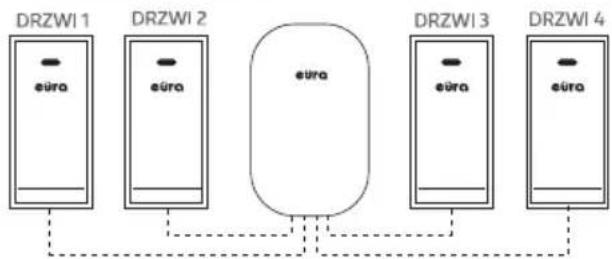

Przykład 1 (dwa lub więcej przycisków obsługujących jeden dzwonek)

W skład zestawu wchodzą: dzwonek (odbiornik) i przycisk (nadajnik)

• transmisja radiowa niezakłócająca pracy innych urządzeń,
• zasilanie \~230V/50Hz dzwonka (odbiornika),
• sygnalizacja optyczna dzwonienia (odbiornik),
• nowoczesne wzornictwo,
• możliwość regulacji poziomu głośności.

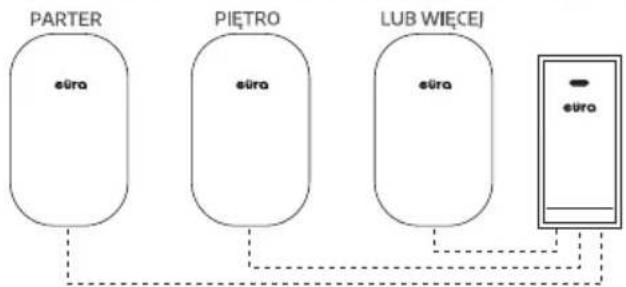

Przykład 2 (dwa lub więcej dzwonków obsługiwanych przez jeden przycisk)

Dane techniczne	Dzwonek	Przycisk
Zasilanie	~230V / 50Hz	-
Pobór mocy podczas czuwania / pracy	0.5 mW / 10 mW	-
Transmisja	radiowa
Częstotliwość	433,92 MHz
Moc nadajnika radiowego	1,5 dB
Zasięg działania	maks. do 100m
Max. poziom dźwięku generowanego przez dzwonek	85 dB/ 1 m	-
Temperaturowy zakres pracy	0°C ... + 45°C	-18°C ... + 45°C
Stopień ochrony obudowy	IP20	IP55
Waga netto	0,08 kg	0,04 kg

Zużyte urządzenie elektryczne lub elektroniczne nie może być składowane (wyrzucone) wraz z innymi odpadami pochodzącymi z gospodarstw domowych. Aby uniónąć szkodlowego wpływu na środowisko naturalne i zdrowie ludzi, zużyte urządzenie należy składową w miejscach do tego przeznaczonych. W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego składowania zuzytego produktu należy zwrócić się do organu władz lokalnych lub firmy zajumującej się recyklingiem odpadów – Dz. Ustaw 2015 poz. 1688 zdn. 11.09.2015.

Informaçe na temat miejsc zbierania zużytego sprzętu elektrycznego i elektronikznego znaleźć można na stronie organizacji odrzysku http://www.elektroekio.pl nr rej. CIOS: E0011703W

Eura-Tech Sp. z o.o. niniejszym oświadcza, że typ urządzenia radiowego - dzwonek bezprzewodowy WDP-81H2 jest zgodny z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: www.eura-tech.eu
