INSTRUKCJA OBSŁUGI DB-23A3 Eura

Sygnalizacja akustyczna

INSTRUKCJA MONTAŻU I OBSŁUGI:

Uwaga

Przed montażem gongu należy upewnić się, że na przewodach zasilających nie ma napięcia sieci.

W celu zamontowania gongu należy:

1. W wybranym miejscu zamocować 2 kołki rozporowe o średnicy 5mm przeznaczone do zawieszenia gongu na ścianie, w górnym kołku umieścić wkręt.
2. Zdemontować osłone gongu (rys. 1) poprzez odkręcenie górnej śruby mocującej osłone do podstawy.
3. Przez otwór w podstawie (rys. 2) przeciągnąć 2-żyłowy przewód zasilający \~230V, a następnie zawiesić gong na górnym kołku wykorzystując specjalny otwór w podstawie gongu.
4. Przymocować dolną część podstawy gongu do ściany za pomocą wkrętu i dolnego kołka rozporowego.
5. Podłączyć 2-żyłowy przewód zasilający \~230V do kostki przyłączeniowej, znajdującej się wewnątrz gongu (rys. 2).
6. Założyć ponownie osłonę gongu, wykorzystując górną śrubę mocującą i dolne zatrzaski.

Montażu gongu powinna dokonać osoba posiadająca odpowiednie kwali kacje.

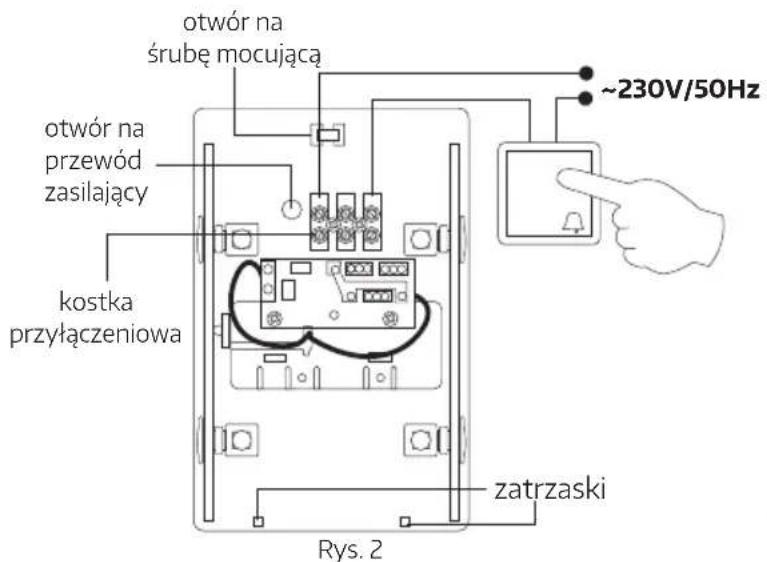

otwór na śrubę mocującą ~230V/50Hz otwór na przewód zasilający kostka przyłączeniowa zatrzaski Rys. 2

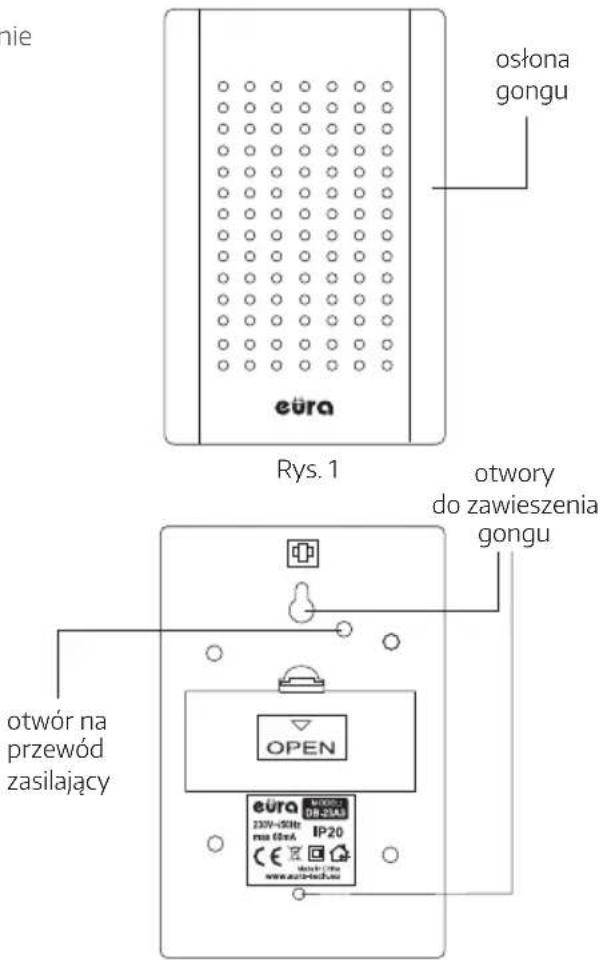

nie osłona gongu eura Rys. 1 otwory do zawieszenia gongu otwór na przewód zasilający OPEN eura 230V-50Hz max 60mA IP20 www.auro-techu

Rys. 3

GONG DWUTONOWY

DB-23A3 BLACK

CHARAKTERYSTYKA URZĄDZENIA

• gong elektromechaniczny • temperaturowy zakres pracy: od ^ C do +35°C
- dwutonowy dźwięk • stopień ochrony IP 20
- poziom dźwięku generowanego przez gong ok. 70dB • obudowa z tworzywa sztucznego
- łatwość obsługi i montażu - nowoczesne wzornictwo
- przeznaczony do montażu z domową instalacją elektryczną • niskie zużycie energii
• zasilanie \~230V/50Hz • masa netto: 280 g

Dodatkowo gong jest wyposażony w impulsowe zabezpieczenie cewki elektromagnesu przed długotrwałym obciążeniem prądowym.

Ogólne zasady bezpiecznego użytkowania produktu

Przed montażem, podłączeniem i użytkowaniem urządzenia prosimy o dokładne zapoznanie się z niniejszą instrukcją obsługi. W razie jakichkolwiek problemów ze zrozumieniem jej treści prosimy o skontaktowanie się ze sprzedawcą urządzenia. Samodzielny montaż i uruchomienie urządzenia jest możliwe pod warunkiem używania odpowiednich narzędzi. Niemniej zalecane jest dokonywanie montażu urządzenia przez wykwali kowany personel.

Producent nie odpowiada za uszkodzenia mogące wyniknąć z nieprawidłowego montażu czy eksploatacji urządzenia oraz z dokonywania samodzielnych naprawimody kacji.

Pamiętaj, aby:

użytkować urządzenie zgodnie z jego przeznaczaniem, trzymać je z daleka od wilgoci i ognia,
- nie wrzucać do ognia, nie uderzać, nie miażdżyć i nie narażać urządzenia na uszkodzenia mechaniczne,
- nie czyścić urządzenia wodą ani rozpuszczalnikami i innymi chemikaliami,
czyścić obudowę urządzenia wyłącznie, gdy źródło zasilania jest odcięte, do czyszczenia można wykorzystać zwilżoną szmatkę, ale po jej użyciu należy odczekać do całkowitego przeschnięcia obudowy,
- nie dokonywać samodzielnych mody kacji napraw,

Uwaga: Urządzenia posiadające współczynnik wnikania wyższy lub równy IP44 mogą być montowane na zewnątrz (np. przyciski dzwonkowe, kasety zewnętrzne wideodomofonów, kamery itp.). Informacje o współczynniku wnikania zawarte są w specy kacji technicznej urządzenia.

ElektroEko

Cyperegale G. Kipala Spent, Pishyamagata Fis a maceae S.

Zużyte urządzenie elektryczne lub elektroniczne nie może być składowane (wyrzucone) wraz z innymi odpadami pochodzącymi z gospodarstw domowych. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi, zużyte urządzenie należy składować w miejscach do tego przeznaczonych. W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego składowania zużytego produktu należy zwrócić się do organu władz lokalnych lub firmy zajmującej się recyklingiem odpadów.

Informacje na temat punktów zbierania zużytego sprzętu elektrycznego i elektronicznego znajdują się na stronie ElektroEko Organizacji Odzysku Sprzętu Elektrycznego i Elektronicznego SA http: www.elektroeko.pl

nr rej. BDO 000015700

5 905548 278865

Eura-Tech Sp. z o.o.

84-200 Wejherowo, ul. Przemysłowa 35A, POLAND

www.eura-tech.eu
