INSTRUKCJA OBSŁUGI WDP-91H2v.2 SOUL Eura

DZWONEK BEZPRZEWODOWY

Z GNIAZDEM \~230 V

WDP-91H2 SOUL

Możliwość rozbudowy

Zasieg pracy

Bez- przewodowy

Zasilanie sieciowe

Możliwość wyboru melodii

ygnalizacja optyczna

Sygnalizacja akustyczna

Bezbateryjny przycisk kinetyczny

Dzwonek WDP-91H2 Soul, składa się z odbiornika, podłączanego w mieszkaniu do gniazdka sieciowego oraz z bezbateryjnego kinetycznego nadajnika (przycisku). Ponadto odbiornik wyposażony jest w gniazdo AC 230V/50Hz, dzięki czemu nie zajmuje miejsce na wtyczkę po podłączeniu go do kontaktu.

Kodowanie zestawu

W celu zakodowania zestawu konieczne jest przeprowadzenie następujących czynności:

1. Z boku obudowy odbiornika nacisnąć i przytrzymać na 3 sekundy przycisk kodowania (patrz rys. 2).
2. W przeciągu 30 sekund dwukrotnie nacisnąć przycisk nadajnika - odbiornik powinien uaktywnić melodię, co zakończy proces konfiguracji (należy ponowić próbę, gdyby odbiornik nie uaktywnił melodii).

Aby rozkodować zestaw należy przytrzymać przycisk kodowania przez 10 sekund - odbiornik uaktywni sygnał dźwiękowy, co zakończy proces usuwania wszystkich dotychczasowych konfiguracji.

Z 1 nadajnikiem można skonfigurować maksymalnie 6 odbiorników, po zakodowaniu większej ilości, najstarsze odbiorniki zostaną automatycznie rozkodowane (tylko ostatnie 6 zostaną zapamiętane). Z kolei z 1 odbiornikiem można skonfigurować nieograniczona ilość nadajników.

Instalacja

DZWONEK(odbiornik):

1. Dzwonek wystarczy umieścić w wolnym gniazdku sieciowym \~230V/50Hz, znajdującym się w zasiegu nadajnika.
2. Ustawić melodię ządany poziom głośności dzwonka.

PRZYCISK(nadajnik):

1. Zdemontować front przycisku podważając go u podstawy urządzenia.
2. Odznaczyć miejsca na kołki montażowe (Rys. 5)
3. Wywiercić otwory o średnicy 5mm, wprowadzić kołki montażowe i przykręcić podstawę przycisku do ściany.
4. Zamontować front obudowy.

UWAGA

1. Alternatywnym sposobem montażu przycisku jest użycie taśmy samoprzylepnej na płaskiej, gładkiej, oczyszczonej powierzchni.
2. W specyfikacji podano maksymalny zasięg pracy urządzenia w terenie otwartym. Rzeczywista wartość uzależniona jest od warunków otoczenia. Przed instalacją należy przetestować urządzenie w wybranym miejscu aby zweryfikować, czy praca urządzenia nie jest zakłócana (np. przez obecność ścian i stropów, sąsiedztwo innych urządzeń elektronicznych, grzejników, metali, etc.).

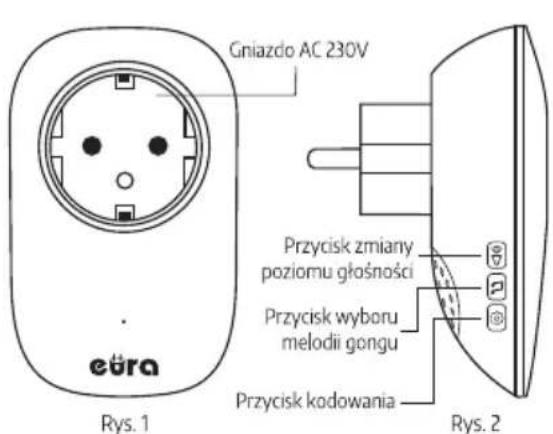

Gniazdo AC 230V Przycisk zmiany poziomu głośności Przycisk wyboru melodii gongu Przycisk kodowania Rys. 1 Rys. 2

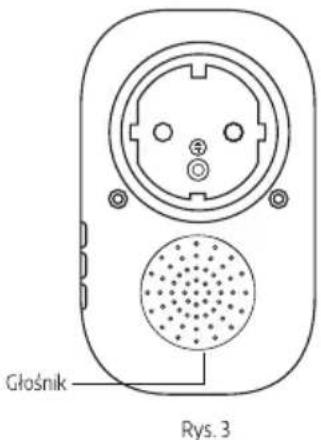

Głośnik Rys. 3

eüra Rys. 4

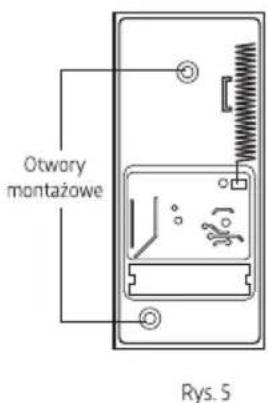

Otwory montażowe Rys. 5

Rys. 1-5. Budowa dzwonka WDP-91H2

DZWONEK BEZPRZEWODOWY

WDP-91H2 SOUL

CHARAKTERYSTYKA URZĄDZENIA:

• wodoszczelny przycisk kinetyczny, nie wymagający stosowania baterii do działania,
  • 58 melodii do wyboru,
• łatwość obsługi i montażu,
• nie wymaga połączenia kablowego,

• zasięg działania maks. do 100 m w terenie otwartym,

• transmisja radiowa niezakłócająca pracy innych urządzeń,

• zasilanie \~230V/50Hz dzwonka (odbiornika),
• sygnalizacja optyczna dzwonienia (odbiornik),
• nowoczesne wzornictwo,
• możliwość regulacji poziomu głośności.

PRZYKŁADOWE MOŻLIWOŚCI ROZBUDOWY ZESTAWU W SYSTEMIE EURA KINETIC

Dzięki zastosowaniu specjalnego systemu kodowania nadajnika i odbiornika, istnieje możliwość rozbudowy zestawu o kolejne elementy, nie zakłócając przy okazji innych produktów tej samej marki, które mogą znaleźć się w pobliżu.

W celu rozbudowy zestawu, każdy nowy element należy zakodować zgodnie z czynnościami opisanymi w punkcie „Kodowanie zestawu”

Pojedyncze wciśniecie przycisku kodowania (patrz rys. 2) umożliwia zmianę trybów sygnalizacji dzwonka na 4 sposoby:

1. sygnał akustyczny;
2. sygnał akustyczny + sygnał optyczny;
3. sygnał akustyczny + pulsujący sygnał optyczny;
4. pulsujący sygnał optyczny

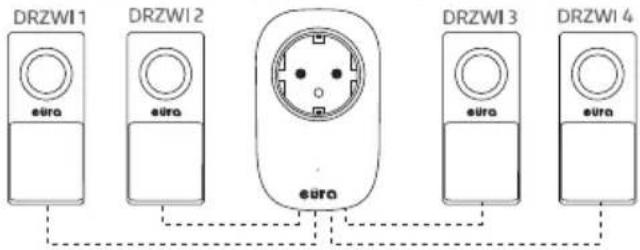

Przykład 1 (dwa lub więcej przycisków obsługujących jeden dzwonek)

DRZWI1 euro DRZWI2 euro euro DRZWI3 euro DRZWI4 euro

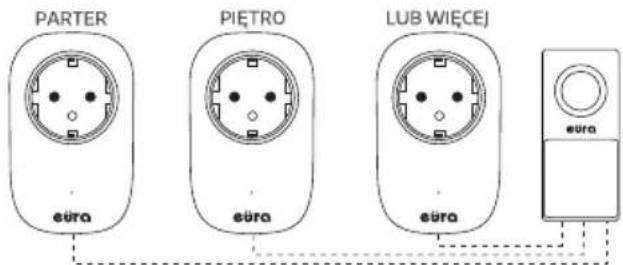

Przykład 2 (dwa lub więcej dzwonków obsługiwanych przez jeden przycisk)

PARTER PIĘTRO LUB WIECEJ euro euro euro

Zużyte urządzenie elektryczne lub elektroniczne nie może być składowane (wyrzucone) wraz z innymi odpadami pochodzącymi z gospodarstw domowych. Aby uniknąć szkodlowego wpływu na środowisko naturalne i zdrowie ludzi, zużyte urządzenie należy składować w miejscach do tego przeznaczonych. W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego składowania zużytego produktu należy zwrócić się do organu władz lokalnych lub firmy zajmującej się recyklingiem odpadów.

Informacje na temat miejsc ziberania zużytego sprzętu elektrycznego i elektronikznego znaleźć można na stromie organizacji odzysku http://www.elektroeko.pl

nr rej. BDO 000015700

Eura-Tech Sp. z o.o. niniejszym oświadcza, że typ urządzenia radiowego - dzwonek bezprzewodowy WDP-91H2 jest zgodny z dyrektywą 2014/S3/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: www.eura-tech.eu

W skład zestawu wchodzą: dzwonek (odbiornik) i przycisk (nadajnik)

Dane techniczne	Dzwonek	Przycisk
Zasilanie	~230V / 50Hz	-
Pobór mocy podczas czuwania / pracy	0.5 mW / 10	-
Transmisja	radiowa
Częstotliwość	433.92 MHz
Moc nadajnika radiowego	1,5 dB
Zasięg działania	maks. do 100m
Max. poziom dźwięku generowanego przez dzwonek	85 dB/ 1 m	-
Temperaturowy zakres pracy	0^ ... + 45^	-18^ ... + 45^
Stopień ochrony obudowy	IP20	IP55
Waga netto	0,09 kg	0,04 kg

5 905548 276960

Eura-Tech Sp. z o.o.

ul. Przemysłowa 35A

84-200 Wejherowo, Poland

www.eura-tech.eu
