INSTRUKCJA OBSŁUGI WDP-82H2V2T Chill-Out Eura

DZWONEK BEZPRZEWODOWY

WDP-82H2 CHILL-OUT

Możliwość rozbudowy

Zasieg pracy

Bez- przewodowy

Zasilanie sieciowe

Możliwość wyboru

Sygnalizacja optyczna

Sygnalizacja akustyczna

Bezbateryjny przycisk kinetyczny

Kodowanie zestawu

W celu zakodowania zestawu konieczne jest przeprowadzenie następujących czynności
1. Z boku obudowy odbiornika nacisnąć i przytrzymać na 3 sekundy przycisk kodowania (patrz rys. 2).
2. W przeciągu 30 sekund dwukrotnie nacisnąć przycisk nadajnika - odbiornik powinien uaktywnić melodię, co zakończy proces konfiguracji (nalezy ponowić próbę, gdyby odbiornik nie uaktywnił melodii).

Aby rozkodować zestaw należy przytrzymać przycisk kodowania przez 10 sekund - odbiornik uaktywni sygnał dźwiękowy, co zakończy proces usuwania wszystkich dotychczasowych konfiguracji.

Uwaqa:

Z 1 nadajnikiem można skonfigurować maksymalnie 6 odbiorników, po zakodowaniu większej ilości, najstarsze odbiorniki zostaną automatycznie rozkodowane (tylko ostatnie 6 zostaną zapamiętane). Z kolei z 1 odbiornikiem można skonfigurować nieograniczonaJOIŚĆ nadajników.

Instalacja

DZWONEK(odbiornik):

1. Dzwonek wystarczy umieścić w wolnym gniazdku sieciowym \~230V/50Hz, znajdującym się w zasiegu nadajnika.
2. Ustawić melodię i żądany poziom głośności dzwonka.

PRZYCISK(nadajnik):

W wybranym miejscu umieścić dwa kołki na małe haki do zamocowania tylnej ściany przycisku (patrz rys. 5).

UWAGA

1. Alternatywnym sposobem montażu przycisku jest użycie taśmy samoprzylepnej na płaskiej, gładkiej, oczyszczonej powierzchni.
2. W specyfikacji podano maksymalny zasięg pracy urządzenia w terenie otwartym. Rzeczywista wartość uzależniona jest od warunków otoczenia. Przed instalacją należy przetestować urządzenie w wybranym miejscu aby zweryfikować, czy praca urządzenia nie jest zakłócana (np. przez obecność ścian i stropów, sąsiedztwo innych urządzeń elektronicznych, grzejników, metali, etc.).

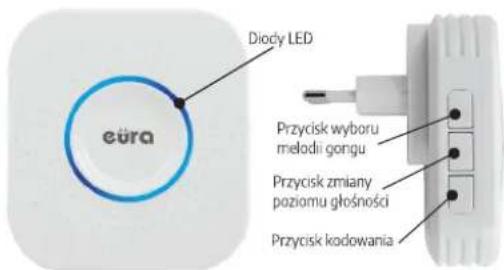

diody LED eura Przycisk wyboru melodii gongu Przycisk zmiany poziomą głośności Przycisk kodowania

Rys.1
Rys.2

Ctośnik

Rys. 3

Otwory montażowe

Rys.5
Rys. 1-5. Budowa dzwonka WDP-82H2

Produkt objęty jest 24 miesięczną gwarancją liczoną od daty zakupu towaru. Gwarancja jest ważna wyłącznie z oryginalnym dokumentem zakupu (paragon, faktura, itp.). Szczegółowe warunki gwarancji dostępne są na stronie www.eura-tech.eu

DZWONEK BEZPRZEWODOWY

WDP-82H2 CHILL-OUT

CHARAKTERYSTYKA URZĄDZENIA:

• wodoszczelny przycisk kinetyczny, nie wymagający stosowania baterii do działania,
  • 58 melodii do wyboru,
• łatwość obsługi i montażu,
• nie wymaga połączenia kablowego,

• zasięg działania maks. do 100 m w terenie otwartym,

• transmisja radiowa niezakłócająca pracy innych urządzeń,

• zasilanie -230V/50Hz dzwonka (odbiornika),
• sygnalizacja optyczna dzwonienia (odbiornik),
• nowoczesne wzornictwo,
• możliwość regulacji poziomu głośności.

Pojedyncze wciśniecie przycisku kodowania (patrz rys. 2) umożliwia zmianę trybów sygnalizacji dzwonka na 4 sposoby:

1. sygnał akustyczny;
2. sygnał akustyczny + sygnał optyczny;
3. sygnał akustyczny + pulsujący sygnał optyczny;
4. pulsujący sygnało optyczny.

PRZYKŁADOWE MOŻLIWOŚCI ROZBUDOWY ZESTAWU W SYSTEMIE EURA KINETIC

Dzięki zastosowaniu specjalnego systemu kodowania nadajnika i odbiornika, istnieje możliwość rozbudowy zestawu o kolejne elementy, nie zakłócając przy okazji innych produktów tej samej marki, które mogą znaleźć się w pobliżu.

W celu rozbudowy zestawu, każdy nowy element należy zakodować zgodnie z czynnościami opisanymi w punkcie „Kodowanie zestawu”.

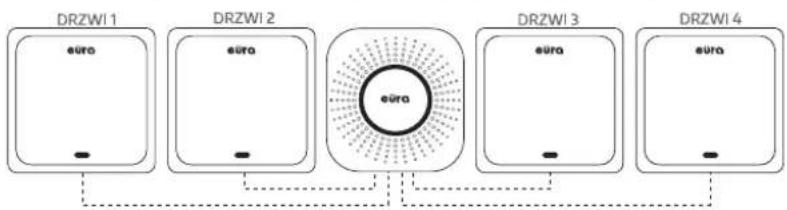

Przykład 1 (dwa lub więcej przycisków obsługujących jeden dzwonek)


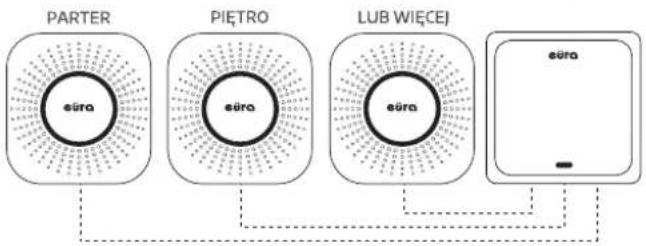

Przykład 2 (dwa lub więcej dzwonków obsługiwanych przez jeden przycisk)

W skład zestawu wchodzą: dzwonek (odbiornik) i przycisk (nadajnik)

Dane techniczne	Dzwonek	Przycisk
Zasilanie	~230V / 50Hz	-
Pobór mocy podczas czuwania / pracy	0.5 mW / 10 mW	-
Transmisja	radiowa
Częstotliwość	433,92 MHz
Moc nadajnika radiowego	1,5 dB
Zasięg działania	maks. do 100m
Max. poziom dźwięku generowanego przez dzwonek	85 dB/ 1 m	-
Temperaturowy zakres pracy	0°C ... + 45°C	-18°C ... + 45°C
Stopień ochrony obudowy	IP20	IP55
Waga netto	0,08 kg	0,07 kg

Zutyte urządzenie elektryczne lub elektroniczne nie może być składowane (wyrzucone) wraz z innymi odpadami pochodzącymi z gospodarstw domowych. Aby uninkąć szkodliwego wpłyku na środowiska naturaże izdrowe luki, zutyte urządzenie należy składować w miejscach do tego przeznacznych. W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego składowania zużytego produktu należy zwrócić się do organu władz likuknich lub firmy zajmujące się recyłcinąiem odpadów - Dz. Ustaw 2015 poz. 1688 zdn. 11.09.2015. Elektro Eko Informacje na temat mięstr zbierania zużytego sprzętu elektrycznego i elektronicznego znaleźć można na stronie organizacji odzysku http://www.elektroeklo.pl nr rej. GIOS: EQ01703W

Eura-Tech Sp. z o.o. niniejszym oświadcza, że typ urządzenia radiowego - dzwonek bezprzewodowy WDP-82H2 jest zgodny z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym. www.eura-tech.eu

5 905548 275765

Eura-Tech Sp. z o.o.

ul. Przemysłowa 35A, 84-200 Wejherowo, Poland

www.eura-tech.eu
