| Typ produktu | Kompresor powietrza |
| Marka | PROLINE |
| Model | 66355 |
| Przeznaczenie | Pompowanie opon, nadmuchiwanie materacy, zabawek, drobnych przedmiotów |
| Zasilanie | 12 V DC (gniazdo zapalniczki samochodowej) |
| Ciśnienie maksymalne | 10 bar (145 psi) |
| Wydajność | 35 l/min |
| Długość przewodu zasilającego | 3 m |
| Długość węża | 65 cm |
| Manometr | Analogowy, zakres 0–12 bar |
| Wymiary (dł. x szer. x wys.) | 22 x 12 x 18 cm |
| Waga | 1,2 kg |
| Materiał obudowy | Tworzywo ABS |
| Akcesoria w zestawie | Końcówki do opon, adapter do piłek, igła do nadmuchiwania, zapasowy bezpiecznik |
| Bezpieczeństwo | Automatyczne wyłączanie przy przegrzaniu; bezpiecznik przeciążeniowy |
| Czyszczenie i konserwacja | Czyścić wilgotną szmatką; nie zanurzać w wodzie; sprawdzać filtr powietrza |
| Części zamienne | Dostępne: węże, końcówki, bezpieczniki, filtry |
| Gwarancja | 2 lata |
| Instrukcja obsługi | W zestawie (język polski) |
Często zadawane pytania - 66355 PROLINE
Pytania użytkowników dotyczące 66355 PROLINE
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Kompresor w formacie PDF za darmo! Znajdź swoją instrukcję 66355 - PROLINE i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. 66355 marki PROLINE.
INSTRUKCJA OBSŁUGI 66355 PROLINE
PRZECHOWYWANIE I KONSERWACJA
Wąz spiralny-przewód przyłączeniowy w zasadzie nie wymaga specjalnych zabiegów konserwacyjnych. Nalezy go przechowywać w miejscu niedostępnym dla drzej, utrzymywać w stanie czystości, chronić przed wilgocią i zapyleniem. Warunki przechowywania powinny wyklucać możliwość uszkodzeń mechanicznych oraz wpływ czynników atmosferycznych.
TRANSPORT
Wąz spiralny-przewód przyłączeniowy transportować i składować w opakowaniu, chroniącym przed wilgocią, wnikaniem pyłu i uszkodzeniami mechanicznymi.
Gwarancja nie obejmuje uszkodzeń spowodowanych normalnym zużyciem, przedłązeniem lub niewłaściwą beschuą oraz zastosowaniem nieodpowiednim dla danego narzędzia. W celu zachowania ważności niniejszej gwarancji, należy dostarczyć przedawcy narzędzie nie zdemontowane.
Gwarancja obejmuje wymienione części i robocizne przez okres 12 miesięcy porzawsy od daty zakupu, poświadczonej faktura lub paragonem fiskalnym i jest ważna tylko na terytorium Rzeczypospolitej Polskiej. Możowe wady mogą być usunięte poprzez wymianę narzędzia bądź wykonanie odpowiedniej naprawy.
W okresie gwarancyjnym, pod warunkiem przestrzegania przez nabywcę instrukcji obsługi urządzenia, producent dokonuje bezpłatnych napraw lub wymiany uszkłodzonego urządzenia lub jego części konstrukcymnych, nie spełniających swej funkcji wskutek wykonania ich przez producenta z niewłaściwego materiału lub defektów montażu, zawinionych przez producenta.
Naprawę gwarancyjną wykonuje się w centrach serwisowych PROFIX lub w serwisach, mających wydane upowaznienia do naprawy sprzętu. Napraw powinien dokonywać jedynie autoryzowany serwis, w przeciwnym wypadku może powstać dla użytkownika niebezpieczeństwo utraty zdrowia lub życia.
Długość okresu gwarancji, warunki gwarancji, jak również adresy centrów serwisowych i warsztatów naprawczych są podane w karcie gwarancyjnej.
USUWANIE ODPADOW
Narzędzia pneumatyczne, osprzęt i opakowanie należy poddać utylizacji zgodnie z obowiązującymi zasadami ochrony środowiska. Nie należy wyrzucać narzędzi do odpadów domowych!
UWAGI:
- Polityka PROFIX jest polityką stałego udoskonalania swoich produktów i dlatego firma rezerwuje sobie prawo zmiany specyfikacji wyrobu bez uprzedniego zawiadomienia.
— Standardowe wyroby i akcesoria mogą być różne w zależności od kraju sprzedaży.
- Specyfikacja wyrobu może różnic się dla różnych krajów. - Pelen asortyment wyrobów może nie być dostępny we wszystkich krajach.
— Należy połączyć się z miejscowymi dystrybutorami PROFIX w celu określenia dostępności asortymentu.
PRODUCENT: PROFIX SP. Z O.O. ul. Marywilska 34 03-228 Warszawa, Polska
Niniejsza instrukcja jest chroniona prawem autorskim. Kopiowanie / powielanie jej bez pisemnej zgody firmy Profix Sp. z o.o. jest zabronione.
www.profix.com.pl
PROLINE
PL INSTRUKCJA OBSŁUGI WAZ SPIRALNY (66350-66358) Instrukcja oryginalna
Szanowny Kliencie, Używając narzędzia pneumatycznego (dalej – „narzędzie” lub „produkt”) należy przecrytać instrukcję przestrzgaćnastępujących podstawowych środków bezpieczeństwa w celu uniknięcia uszczerbku na zdrowiu lub utraty życia, ochrony przed porażeniem prądem, zranieniami, wybuchem i
niebezpieczeństwem pożaru.
Ekspotażacar narzędzi powinna był zgodna z przepisami BHP, obowiązującymi na terenie ich użytkowania. Nieprzestreżanie poniższych ostrzeżeń i/ł lub ingerowanie w konstrukcję narzędzi pneumatycznych anuluje prawa gwarancyjne i zwalnia producenta z odpowiedzialności za szkody wynikłe w związku z pracu urządzenia – wywrządzone ludziom, zwierzetom, na mienniu lub samemu urządzeniu. Prośiny zachować instrukcje i wskaźowku, aby można było w każdym momencie do nich twórc. W razie przekazania urządzenia ninnej osobie, należy zapotraz NYC również w instrukcje obsługi. Nie ponosimy odpowiedzialności za wypadki i uszkodzenia, które zastmiąły w wyniku nieprzestregania niniejszej instrukcji i wskaźowiek bezpieczeństwa. ZASTRZEŻENIE: Z powodu stałego udoskonalenia naszych produktów zastrzegamy sobie prawo do wprowadzania zmian, które nie są ujęte w poniszzej Instrukcji.
OGÓLNE WSKAZÓWKI BEZPIECZEŃSTWA PRZY UŻYTKOWANIU
NARZĘDZI PNEUMATYCZNYCH
Stosowanie narzędzia
— Narzędzie i zalecane wyposażenie dodatkowe należy użytkować zgodnie z instrukcją obsługi. Narzędzie i wyposażenie dodatkowe należy wykorzystywać (przy koniecznym przestrzeganiu wskazówek ich producenta) wyłącznie do celów zgodnych z przeznaczeniem. Kategoriacznie wyklucza się wykorzystywanie urządzenia do wszelkich innych celów. Z zasady narzędzie należy włączyć przed złożeniem do materiału/miejsca, na które będzemy odziażywać.
– Należy zachować porządek w miejscu pracy. Bałagan w miejscu pracy zwiększa prawdopodobieństwo wypadku. Pracować w dobrze wentylowanych pomieszczeniach.
– Zwracać uwagę na otoczenie. Nie wystawłać narzędzia na deszcz. Proszę pamiętać o właściowym oświetleniu. Nie kierować pistoletu w stronę ludzi i zwierząt. Nie pozwalać osobom postronnym, by poruszały węzem spiralnym, kompresorem lub kablem zasilającym kompresora. Ni dopuszczać tych osób do obszaru roboczego. Postronne osoby nie powinny przebywać w obszarze pracy. Nie dopuszczać dzieci do urządzenia!
— Stan roboczy narzędzia. Nalezy sprawdzać narzędzie i wąz spiralny pod kątem kompletności i uszkodzeń.
– Zabezpieczyć się przed porażeniem prądem. Podczas pracy unikać zetknięcia części ciała i narzędzia z obiektami będącymi pod napięciem np. elementami instalacji elektrycznej, elementami grzejnymi, urządzeniami elektrycznymi.
– Przechowywać narzędzie w miejscu niedostępnym dla osób nieuprawnionych. Nieużywane narzędzia powinny być przechowywane w suchym, zamkniętym i niedostępnym dla dzieci miejscu. Wszystkie
czynności konserwacyjne wykonywać po odłączeniu przewodu ze sprężonym powietrzem oraz zbiornika. — Nie przeciązać nadmiernie narzędzia. Lepiej i bezpieczniej pracuje się przy wydajności podanej w danych technicznych. — Zawsze nostić odpowiednią odzież roboczą. Przy pracy narzędziem nie należy nostić lużnej odzięzy lub bizuterń. Przy pracy zalecane są gu- mowe rękawice i obuwne antyposłzgowe. W przypadku długich włosów używać słąbki na włoscy.
– Nie używać węża spiralnego do innych celów. Nie przenosić narzędzia przy pomocy węża spiralnego. Chronić wąz przed żarem, olejami i ostrymi krawędziami.
– Starannie dbać o narzędzie. Pamiętać o tym, żeby narzędzie zawsze było czyste, co zapewmia skuteczną i bezpieczną pracę. Przestrzegać zasad konserwacji. Regularnie kontrolować końcówki złączne i wąż spiralny, a w razie stwierdzenia uszkodzenia zlecić naprawę w autoryzowanym serwisie.
— Transportowanie. Przed transportowaniem narzędzia powinny być odpowiednio oczyszczone i osuszone z używanych materiałów. Moga być transportowane tylko po ich odpowiednim zabezpieczeniu przed zanieczyszczeniem.
UWAGA! Zawsze należy zachowywać uwagę przy pracy. Oceniać efektywność pracy. Postępować rozządnie. Sprawność reagowania może ulec upośledzeniu na skatek spożycia alkoholu, zazywania leków i narkotyków, także w wyniku chorób i zmeczenia. W takich wypadkach należy zrezygnować z pracy z użyciem narzędzi.
- Kontrolować urządzenie pod kątem ewentualnych usterek. Przed każdym użytkowaniem nxȩźnia ukrzanie je sprawȩźni, a w szȩczolność elementy zabeprzȩcie i ciekti, ktorne podyezrzymamy o uszkodzione. Nalecy oceńc, czy celmija wȩcnaie i zgodne z preznaczeniaem funkcje. Skontrolowac, czy ciekti ruchome funkconja bez zarztu i nie blokuja ## oraz czny są uszkodzione. Wyszystkie ciekti muszata bly wȩcnaie zamontowane, aby zapewnić bezpieczna pracy urzejdenia. Jełwi zauwazysz jakost oznaki nieprawnirolowej pracy urzejdenia, natychmiast je wyȩcia i zlokup od zroda zasilania. Uszkodzone elementy zabeprzȩcie i ciekti nalezy naprawia/ymwiercipty w autoryzowanym serwisie, o ile nie podano inacej w instručki oblugi.
UWAGA! Dla własnego bezpieczeństwa używać jedynie tych akcesoriów i urządzeń dodatkowych, które są podane w instrukcji obsługi lub są polecane przez producenta. Zastosowanie innych akcesoriów i osprzętu niż polecany w instrukcji obsługi lub katalogu producenta, może oznaczać dla Państwa niebezpieczeństwo spowodowania szkód na zdrowiu lub mienu.
BEZPIECZEŃSTWO I HIGIENA PRACY
1) Do obowiązków pracodnowy należy przekazanie niniejszej instrukcji obsługi narzędzia jego operatorowi 2) Przed rozpoczęciem pracy należy przeczytać zalecenia producenta i zapucań się z parametrami technicznymi. 3) Praca, kontrolia, jak również konserwacja powinny być zawssze zgodne z obowiązującymi normami bezpieczeństwa i higieny pracy. 4) Podczas używania narzędzi pneumatycznych należy używać gogli ochronych i nauszników ochronych. 5) Przy pracy z chemicznymi płymanii używać masek i filtrów ochronych chroniących drogi odłechowe i oczy.
6) Kompresor osiąga podczas pracy wysoką temperaturę. Dotykanie go
Niniejsza instrukcja jest chroniona prawem autorskim. Kopiowanie / powielanie jej bez pisemnej zgody firmy Profix Sp. z o.o. jest zabronione.
V1.25.09.2017
prowadzi do poparzeń.
7) Zasysane przez kompresor powietrze musi być wolne od domieszek innych gazów i/lub oparów, ponieważ mogą one w kompresorze zapalić się lub eksplodować.
8) Przy odłączaniu szybkozłączki należy przytrzymać ręką element syprzegający weża, aby uniknąć zranień przez podrywający się wąz. 9) Przy pracach z pistoletami, w tym również pistoletem do przedmuchiwania, należy nosić gogle ochronne. Ciła obce i zdmuchiwane części mogą łatwo spowodować zranienia oczu.
Prosimy o zachowanie i przestrzeganie wskazówek bezpieczeństwa.

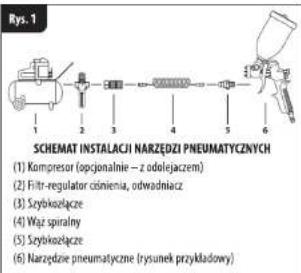

URUCHOMIENIE I UŻYTKOWANIE NARZĘDZI PNEUMATYCZNYCH Zalecenia Przy Zasilaniu Narzędzi Pneumatycznych Sprężonym Powietrzem:
- Doprowadzane powietrze powinno być zawsze czyste i suche. - Zaleca się stosowanie elementów filtracyjnych, wychwytujących cząsteczki wody, cząsteczki stałe i oleiste.
- Sprawdzac wąz i końcówki przyłączeniowe przed każdym użyciem, pod względem ich przydatności do uzycia oraz szczelności poprawności podłączenia.
- Sprawdzac urządzenie zasilające (np. sprężarkę, instalację pneumatyczną) przed każdym użyciem.
- By w pełni wykorzystać moc i wydajność narzędzia, należy stosować szybkozłącza i przewody odpowiedniej długości i srednicy.
- Nalezy unikać zaginania węża.
- Nie stosować narzędzi do celów przemysłowych.
- Nie stosować narzędzi w przemyśle spożywczym.
- Nie stosować narzędzi w środowisku zapyłonym.
UWAGA! Nie wolno przekraczać dopuszczalnego ciśnienia zasilającego!
Nadmierne ciśnienie powoduje przekroczenie dopuszczalnych parametrów narzędzia i może skutkować jego uszkodzeniem i/łub uszkodzeniem węza oraz wypadkiem.
ZALECENIA PRZY PRACY NARZĘDZIEM PNEUMATYCZNYM:
Przed rozpoczęciem pracy narzędziem pneumatycznym należy upewnić się, iż zostało ono podłączone we właściwej kolejności do źródła zasiłania (patrz rys. 1).
W czasie pracy narzędziem nie można prowadzić jego napraw, regulacji lub wymiany części.
Podczas przewer w pracy lub w czasie przechodzenia z jednego miejsca na drugie odłączyć zasilanie sprężonym powietrzem, a następnie wyjąć końcówka narzędzia z łącznika węża. Podczas wymiany konkowki robocznej dożyw sprzęone powietrza powinienby ob zamknięty, aby uniknąć jej wyżructenia podczas przypadkowego uruchomienia narzędzia. Narzędzia należy chronić przed upadkami i udzerzeniami oraz przed zanizyczyszeniami np.: blotem, woda, piaskiem, itp. i konserwować zgodnie z instrukcja obsługi, a także zwróć uwagę na zachowanie dobrego stanu technicznego przewodów doprowadzających sprężone powietrze.
ZALECENIA W SPRAWIE UŻYTKOWANIA WEŻY SPIRALNYCH:
Weże powinny być
- mocno przytwierdzone do swoich końcówek
- gazoszczeine (w przypadku stwierdzenia nieszczelności należy natychmiast wyłączyć dopływ spreżonego powietrza),
- przedmuchiwane ciepłym powietrzem,
- podłączane do źródeł zasilania wyposażonych w odoliwiacze powietrza i garnki kondensacyjne.
- chronione przed uszkodzeniami mechanicznymi i oddziaływaniem materiałów zraçych (kwasy, zasady), oleistych i smarów.
W miejscach narażonych na uszkodzenie mechaniczne należy używać węży zbrojonych. W razie stwierdzenia kontaktu węża z materiafami Racingmi należy zmyć wąz obficie woda i sprawdzić czy jest nadal szczeny, czy pojawiły się odbarwienia lub odkształcenia, czy zmianie uległa twardość powierzchni zewnętrznej węża. Nie wolno używać uszkodzonego węża!
Wąz zanieczyszczony zewnętrznie smarami lub olejami należy starannie oczyścić suchą, bawełniana pakuła.
Używanie węza uszkodzonego i/łub zanieczyszczonego jw. grozi wypadkiem przy pracy.
Przyłączanie i odłączanie węza od narzędzia powinno odbywać się tylko przy zamkniętym zaworze powietrza. Nie wolno odcinać dopływu powietrza przez załamywanie węzy!
Po przyłączeniu węża do źródła zasilania należy najpierw go przedmuchać, zachowując odpowiednie środki ostrożności, aby usunąć nagromadzony w nim pył, a potem przyłączyć narzędzie pneumatyczne.
Weże nie powinny dotykać ani znajdować się w pobliżu przewodów elektrycznych pod napięciem.
OPIS DZIAŁANIA I ZASTOSOWANIE
Wąz spiralny-przewod przyłączeniowy zuży do przesyłania spreżonego powiętzz a krosporacu na przedzji pumatecznych takich jak pistolety labiernice, pistolety do mycia, pistolety do przedmuchiwania, kluczue udarowe oraz inne narzędzina pumateczne o ile ich produceno dopuszuczą podządzanie takich narzędzi do krosporacu a pomocą węża. Dzięki zastosowanień dabei jakości tworzywa wąz jest elastyczny i trwały W celu zapewnienia komfortu użytkowania przewód consistency strukture spirale, ale z motifsz daje się rozciągą. Po zwolincenii się conformia samozynnie powraca do kaśtufta spirali i przez te zajmuje mnień miejsca. Naloży zrećarać uwage na maksymalne čislimie dopuszczane przez producenta węża oraz producanta nenzia, do których wąż jest podrzączany. Naloży te zrećarać uwage na oznaczenia złączek wejściowych urządzeń, do których wąż będzie podrzączany.
W węzu spiralnym-przewodzie przyłączeniowym zastosowano "złączkę pneumatyczną-uniwersalną" z gniażdem [trw. "zerśka"] - ("Patrz 2 Rys. 2"), która pasuje do popuiarnej złączki wejściowej o symbolu G 1/4, montowanej w większości narzędzi pneumatycznych (złączka pneumatyczna - "euro type", króciec ("meska") - ("Patrz 1, Rys. 3")
Niniejsza instrukcja jest chroniona prawem autorskim. Kopiowanie / powielanie jej bez pisemnej zgody firmy Profix Sp. z o.o. jest zabronione.
Dzięki temu w prosty i szybki sposób można podłączyć wąż do odpowiednich urządzeń. Drugi koniec węza jest wyposażony w złączkę "euro type" -męska (*Patrz 3, Rys. 2) do przyłączenia kompresora.

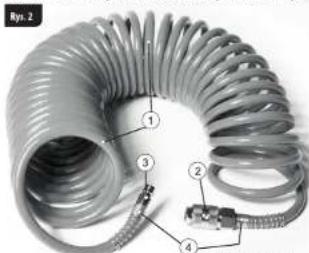

SCHEMAT ROBOCZY WEŻA -PRZEWODU PRZYŁĄCZENIOWEGO (Rys.2)
| 1 | Przewód elastyczny |
| 2 | Złączka do przyłączenia narzędzia pneumatycznego |
| 3 | Złączka do przyłączenia kompresora |
| 4 | Sprężyny zaciskowe |
RYSUNKI MONTAŻOWE Rys.3 i Rys.4
- Upewmić się czy sprężarka jest wyłączona - czy nie podaje sprężonego powietrza.
- Podłączyć łączkę [3] (Rys.2) do kompresora / instalacji zasilającej w sprężone powietrze.
-
Podłączyć łączkę [2] (Rys.2) do narzędzia pneumatycznego, tak jak pokazuje to (Rys.3). W celu prawidłowego połączenia węża z narzędziem złączkę wejściową (1) (Rys.3) narzędzia pneumatycznego należy wprowadzić do złączki węża i zatrzaść ja - będzie stylazine kilniegarę.
-
Uruchomić kompresor i wyregułować nastawić wymagane ciśnienie powiętza.
Uwaga: Nigdy nie przekraczać dopuszczalnego ciśnienia określonego w danych technicznych węza i narzędzi pneumatycznych. 5. Odczecnie węza od narzośna nakazane na powiatu 2 / 8w 21
Strzalka "a" pokazuje ruchomy element złączki węza. Po odciągnięciu tego elementu w kierunku węza możliwe jest odrączenie narzędzia pneumatycznego.
W analogiczny sposób jak opisano to w punktach 3 i 5 należy podłączać i odłączać wąz od spreżarki używająć złączki (3) (Rys.2) oraz złączki, w którą wyposażona jest spreżarka.
Na rysunku 4 (Rys.4) pokazano sprężyny, które są umiejscowione na wężu i spełniają dwie role:
a) zapobieganie zaginaniu się węża przy złączkach (mimo tego zabezpieczenia należy unikać zgninania węza).
b) funkcja wspomagająca zaciskanie - połączenie węza ze złączką.
W razie potrzeby wymiany złączki, lub skrócenia węza, należy obracając sprężyną, zsumąć ją z końców złączki jak pokazano na Rys. 4 Następnie odlączyć wąż od złączki.
DANE TECHNICZNE WEZY SPIRALNYCH "PROLINE"
| KDD PRODUCTION | GPS | DRUGOSIC WIER | DRENCIA WMAN./L. WMN | CUMBERIE MAX. | ZIACWI |
| 64318 | Wal Spiking PU | 2m | 50mm | 10 Bar | szykłaśczejki Prasów |
| 64317 | Wal Spiking PU | 50m | 50mm | 10 Bar | szykłaśczejki Prasów |
| 64312 | Wal Spiking PU | 15m | 50mm | 10 Bar | szykłaśczejki Prasów |
| 64313 | Wal Spiking PU | 2m | 6,410mm | 10 Bar | szykłaśczejki Prasów |
| 64314 | Wal Spiking PU | 70m | 6,410mm | 10 Bar | szykłaśczejki Prasów |
| 64315 | Wal Spiking PU | 15m | 6,410mm | 10 Bar | szykłaśczejki Prasów |
| 64314 | Wal Spiking PU | 5m | 901mm | 10 Bar | szykłaśczejki Prasów |
| 64317 | Wal Spiking PU | 70m | 901mm | 10 Bar | szykłaśczejki Prasów |
| 64318 | Wal Spiking PU | 15m | 901mm | 10 Bar | szykłaśczejki Prasów |
