Typ produktu	Monitor gamingowy
Przekątna ekranu	24 cale (61 cm)
Rozdzielczość	1920 x 1080 (Full HD)
Typ matrycy	VA (Vertical Alignment)
Czas reakcji	1 ms (MPRT)
Częstotliwość odświeżania	144 Hz
Technologia synchronizacji	AMD FreeSync
Jasność	250 cd/m²
Kontrast statyczny	3000:1
Kąty widzenia (poziomy/pionowy)	178° / 178°
Złącza wejściowe	1x DisplayPort 1.2, 1x HDMI 1.4, 1x VGA, 1x USB-B (hub), 2x USB-A 3.0
Głośniki	2 x 2 W
Regulacja wysokości	Tak, 130 mm
Pochylanie	Tak, -5° / +22°
Obrót	Tak, 90° w pionie (pivot)
Montaż VESA	100 x 100 mm
Wymiary (z podstawą)	541 x 493 x 230 mm
Waga (z podstawą)	ok. 5,7 kg
Pobór mocy (typowy)	30 W
Zasilanie	100-240 V, 50/60 Hz
Funkcje dodatkowe	Blue Light Reducer, Flicker Free, tryb gry
Czyszczenie ekranu	Przecierać suchą, miękką ściereczką z mikrofibry
Zawartość opakowania	Monitor, podstawa, kabel zasilający, kabel DisplayPort, kabel USB, instrukcja
Klasa efektywności energetycznej	A (EU 2019/2013)

Często zadawane pytania - G-Master Red Eagle G2470HSU-B1 IIYAMA

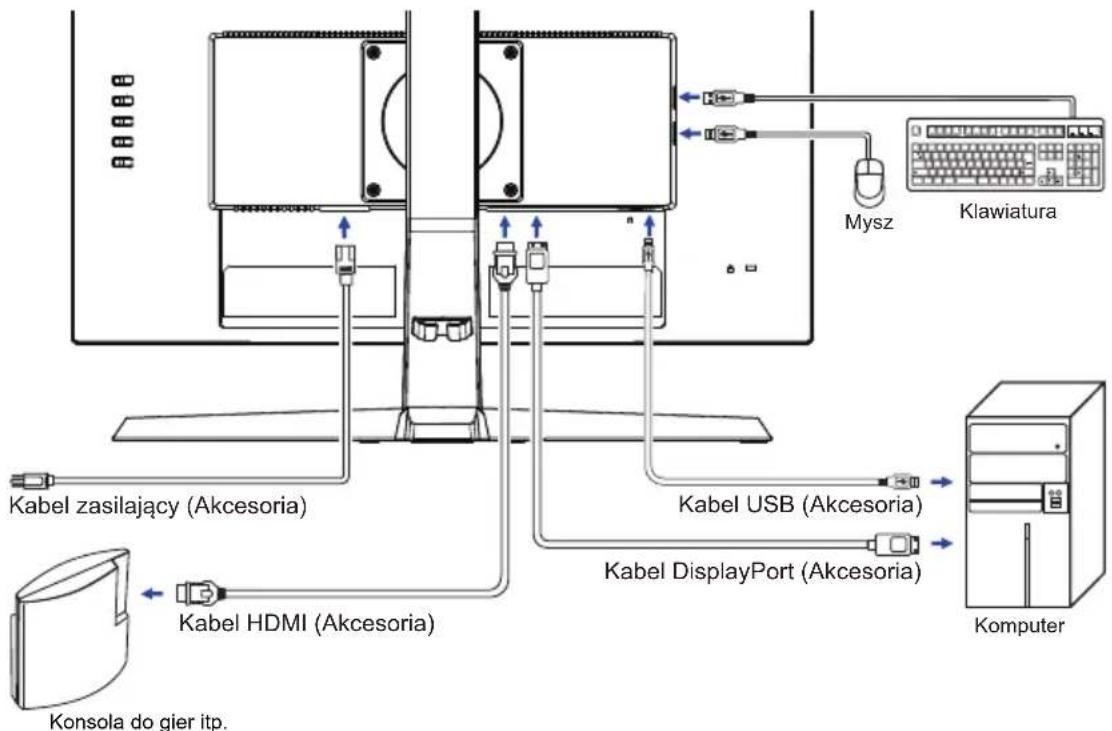

Jak podłączyć monitor do komputera?

Użyj kabla DisplayPort lub HDMI (dołączone do zestawu). Podłącz jeden koniec do monitora, drugi do karty graficznej. Następnie podłącz zasilacz i włącz monitor. Monitor powinien automatycznie wykryć sygnał.

Dlaczego monitor nie wyświetla obrazu?

Sprawdź, czy kabel sygnałowy jest prawidłowo podłączony, a monitor włączony. Upewnij się, że wybrano właściwe źródło sygnału (przycisk na panelu). Jeśli to nie pomoże, przetestuj z innym kablem lub portem.

Jak włączyć tryb 144 Hz?

W systemie Windows przejdź do Ustawienia > Ekran > Zaawansowane ustawienia wyświetlania. Wybierz częstotliwość odświeżania 144 Hz. Upewnij się, że używasz kabla DisplayPort lub HDMI 1.4.

Czy monitor obsługuje AMD FreeSync?

Tak, monitor G-Master Red Eagle G2470HSU-B1 obsługuje AMD FreeSync. Aby go włączyć, wejdź w menu OSD monitora i aktywuj funkcję. Wymagana jest również aktywna synchronizacja w sterownikach karty graficznej.

Jak używać funkcji Blue Light Reducer?

Naciśnij przycisk menu na monitorze, przejdź do ustawień obrazu i znajdź opcję Redukcja niebieskiego światła. Możesz wybrać poziom redukcji (np. 1-4). Zmniejsza to zmęczenie oczu podczas długotrwałej pracy.

Gdzie znaleźć sterowniki do monitora?

Sterowniki nie są wymagane do podstawowego działania, ale można je pobrać ze strony iiyama.com w sekcji wsparcia. Zaleca się zainstalowanie profilu ICM dla lepszego odwzorowania kolorów.

Jak wyregulować wysokość i pochylenie monitora?

Monitor posiada regulację wysokości (zakres 130 mm) i pochylenie (-5° do +22°). Aby zmienić wysokość, chwyć monitor za górną i dolną krawędź i unieś lub opuść. Pochylenie regulujesz, delikatnie naciskając na górną krawędź.

Czy można zamontować monitor na ramieniu VESA?

Tak, monitor jest zgodny ze standardem VESA 100x100 mm. Odkręć fabryczną podstawkę, przymocuj uchwyt VESA i zamontuj na ramieniu. Upewnij się, że ramię wytrzyma wagę monitora (ok. 5,7 kg).

Jak wyczyścić ekran monitora?

Użyj miękkiej, suchej ściereczki z mikrofibry. Nie stosuj żadnych płynów czyszczących, alkoholu ani szorstkich materiałów. W razie uporczywych zabrudzeń zwilż ściereczkę wodą destylowaną.

Co zrobić, gdy monitor ma martwe piksele?

Sprawdź, ile pikseli jest uszkodzonych. Monitor spełnia normę ISO 9241-307, która dopuszcza do kilku martwych pikseli. Jeśli uszkodzeń jest więcej, skontaktuj się z pomocą techniczną IIYAMA w celu ewentualnej wymiany.

INSTRUKCJA OBSŁUGI G-Master Red Eagle G2470HSU-B1 IIYAMA

Bardzo dziękujemy za wybranie monitora LCD firmy iiyama.

Zalecamy, abyś poświęcił kilka minut i dokładnie przeczytał tę krótką, lecz wyczerpującą instrukcję, zanim zainstalujesz i włączysz monitor.

Przechowuj tę instrukcję w bezpiecznym miejscu do wykorzystania w przyszłości.

POLSKI

DEKLARACJA ZGODNOŚCI Z WYMAGANIAMI OZNAKOWANIA CE

Niniejszy monitor LCD jest zgodny z wymaganiami następujących Dyrektyw WE/UE: 2014/30/UE "Dyrektywa EMC", 2014/35/UE "Dyrektywa niskiego napięcia", 2009/125/WE "Dyrektywa ErP" i 2011/65/UE "Dyrektywa RoHS".

Wymogi dotyczące odporności na zakłócanie spełniane są w przypadku użytkowania urządzenia w budynkach mieszkalnych, biurowych i rzemieślniczych, a także małych zakładach, zarówno wewnątrz budynków, jak i poza nimi. Wszystkie miejsca użytkowania urządzenia charakteryzują się dostępem do publicznej sieci zasilania niskim napięciem.

Zalecamy recykling starego sprzętu. Wszelkie informacje na ten temat można znaleźć klikając link Poland na międzynarodowej stronie internetowej firmy iiyama pod adresem http://www.iiyama.com

■ Rezerwujemy sobie prawo do zmiany danych technicznych bez uprzedzenia.
■ Wszystkie znaki towarowe używane w tej instrukcji obsługi stanowią własność ich odpowiednich właścicieli.
■ Numer rejestracyjny w systemie Eprel GB2470HSU-B1 : 361426, G2470HSU-B1 : 361435
GB2770HSU-B1:361482, G2770HSU-B1:361492

SPIS TREŚCI

Gdy zauważysz jakiekolwiek nienormalne zjawiska, takie jak dym, dziwne dźwięki lub opary, odłącz monitor i natychmiast skontaktuj się z centrum serwisowym firmy iiyama. Dalsze używanie monitora może być niebezpieczne i spowodować pożar lub porażenie prądem elektrycznym.

NIGDY NIE ZDEJMUJ OBUDOWY

Wewnątrz monitora znajdują się obwody wysokiego napięcia. Zdjęcie obudowy może narazić na niebezpieczeństwo pożaru lub porażenia prądem elektrycznym.

NIE WKŁADAJ ŻADNYCH PRZEDMIOTÓW DO MONITORA

Nie dopuszczaj do sytuacji, aby we wnętrzu monitora znalazły się jakiekolwiek ciała stałe lub płyny, na przykład woda. W razie takiego zdarzenia, natychmiast odłącz monitor i skontaktuj się ze swym dostawcą lub z centrum serwisowym firmy iiyama. Używanie monitora z jakimikolwiek obcymi obiektami wewnątrz może spowodować pożar, porażenie prądem elektrycznym lub uszkodzenie.

USTAW MONITOR NA PŁASKIEJ, STABILNEJ POWIERZCHNI

Monitor może spowodować obrażenia ciała w razie upadku lub upuszczenia.

NIE UŻYWAJ MONITORA W POBLIŻU WODY

Nie używaj monitora w miejscach, gdzie mogłoby dojść do spryskania lub obliania monitora wodą, ponieważ mogłoby to spowodować pożar lub porażenie prądem elektrycznym.

MONITOR NALEŻY UŻY WAĆ PRZY OKREŚLONYM ZASILANIU

Zadbaj, aby monitor był używany tylko przy określonym zasilaniu energią elektryczną. Korzystanie z zasilania o niewłaściwym napięciu spowoduje nieprawidłowe działanie i może spowodować pożar lub porażenie prądem elektrycznym.

CHROŃ PRZEWODY

Nie rozciągaj, ani nie zginaj przewodu zasilającego, ani przewodu sygnałowego. Nie kładź monitora, ani żadnych innych ciężkich przedmiotów na przewodach. W przypadku uszkodzenia, przewody mogą spowodować pożar lub porażenie prądem elektrycznym.

NIEKORZYSTNE WARUNKI POGODOWE

Zaleca się nie używać monitora w czasie silnej burzy z wyładowaniami, ponieważ ustawiczne zaniki zasilania mogą spowodować nieprawidłowe działanie. Zaleca się także nie dotykać wtyczki w takich okolicznościach, ponieważ mogłoby to spowodować porażenie prądem elektrycznym.

UWAGA

MIEJSCE USTAWIENIA MONITORA

Nie ustawiaj monitora w miejscach, gdzie mogą wystąpić nagłe zmiany temperatury lub w przestrzeniach wilgotnych, zapylonych lub zadymionych, ponieważ mogłoby to spowodować pożar, porażenie prądem elektrycznym lub uszkodzenie. Należy również unikać takich miejsc, gdzie słońce świeci wprost na monitor.

NIE UMIESZCZAJ MONITORA W MIEJSCACH STWARZAJACYH ZAGROŻENIE

W przypadku ustawienia monitora w nieodpowiednim miejscu, monitor może przewrócić się i spowodować obrażenia ciała. Należy także zadbać, aby na monitorze nie były umieszczane żadne ciężkie przedmioty. Wszystkie przewody powinny być ułożone w taki sposób, aby dzieci nie mogły ich pociągać, co mogłoby spowodować obrażenia ciała.

UTRZYMUJ DOBRA WENTYLACJE

Monitor jest zaopatrzony w szczeliny wentylacyjne, aby chronić go przed przegrzaniem. Zasłonięcie tych szczelin może spowodować pożar. W celu zapewnienia odpowiedniego przepływu powietrza, monitor powinien być ustawiony w odległości przynajmniej 10 cm (lub 4 cale) od jakichkolwiek ścian. Po usunięciu stopy, otwory wentylacyjne mogą zostać zasłonięte. Może to doprowadzić do przegrzania i spowodować uszkodzenia lub pożar. Należy zadbać o to żeby otwory wentylacyjne zawsze pozostawały odsłonięte. Ustawianie monitora na tylnej stronie, na boku lub do góry nogami, lub na dywanie albo innym miękkim materiale może także spowodować zagrożenie.

ODŁĄCZ PRZEWODY PRZED PRZESTAWIENIEM MONITORA

Przed przemieszczaniem monitora wyłącz zasilanie, odłącz abel zasilający od gniazdka oraz zadbaj o odłączenie przewodu sygnałowego. Jeżeli nie odłączysz tych przewodów, może dojść do pożaru lub porażenia prądem elektrycznym.

ODŁACZAJ PRZEWODY MONITORA

Gdy monitor ma nie być używany przez długi okres czasu, zaleca się pozostawienie monitora z odłączonymi przewodami.

PRZY ODŁĄCZANIU PRZEWODU CHWYTAJ WTYCZKĘ

Aby odłączyć zasilacz, kabel zasilający lub kabel sygnałowy, zawsze odłączaj je trzymając za wtyczkę. Nigdy nie ciągnij samego przewodu, ponieważ może to spowodować pożar lub porażenie prądem elektrycznym.

Wyjmowanie lub wkładanie wtyczki do gniazda wilgotnymi dłoniami może być przyczyną porażenia prądem elektrycznym.

UMIESZCZANIE MONITORA NA KOMPUTERZE

Upewnij się, czy komputer jest wystarczająco wytrzymały, aby utrzymać masę monitora, ponieważ w przeciwnym razie może dojść do uszkodzenia komputera.

UWAGA NA RECE I PALCE!

■ Zachowaj ostrożność przy zmianie kąta ustawienia monitora, aby nie przygnieść sobie palców albo dłoni.
■ Zachowaj ostrożność, by nie przytrzasnąć palców w czasie regulacji wysokości stopki i kąta nachylenia. (Tylko w przypadku monitorów z regulacją wysokości.)

UWAGA ODNOŚNIE UŻYTKOWANIA 24/7

Monitor nie został zaprojektowany do użytku 24/7 w dowolnym środowisku.

UWAGA DOTYCZĄCA MONTAŻU NA ŚCIANIE

Ten produkt nie jest przeznaczony do zastosowań digital signage (elektronicznych nośników reklamowych), takich jak montaż na ścianie.

INNE ZALECENIA

ZALECENIA DOTYCZĄCE ERGONOMII

W celu wyeliminowania zmeczenia oczu nie używaj monitora ustawionego na jasnym tle lub w ciemnym pomieszczeniu. Aby zapewnić optymalne warunki oglądania, monitor powinien być ustawiony na wysokości tuż poniżej poziomu oczu i w odległości 40-60 cm (16-24 cali) od oczu. Kiedy używa się monitora przez długi okres czasu, zalecane jest przerywanie pracy co godzinę na dziesięć minut, ponieważ ciągłe patrzenie na ekran może spowodować przemęczenie wzroku.

SPECJALNE UWAGI NA TEMAT MONITORÓW LCD

Przedstawione poniżej objawy są zjawiskami normalnymi w przypadku monitorów LCD i nie wskazują problemu.

INFO

■ Przy pierwszym włączeniu monitora LCD, obraz może nie być dopasowany do obszaru wyświetlania ze względu na typ używanego komputera. W takim przypadku należy ustawić obraz we właściwym położeniu.
■ W zależności od używanego wzoru na pulpicie, możesz stwierdzić niewielką nierównomierność jasności ekranu.
■ Ze względu na właściwości ekranu LCD, po przełączeniu wyświetlanego obrazu może utrzymywać się powidok poprzedniego ekranu, jeśli ten sam obraz był wyświetlany przez kilka godzin. W takim przypadku, dzięki zmianie obrazu lub wyłączeniu zasilania na kilka godzin następuje powolna regeneracja ekranu.

OBSŁUGA KLIENTA

INFO

■ Gdy musisz zwrócić swoje urządzenie do naprawy, a oryginalne opakowanie zostało wyrzucone, prosimy o skontaktowanie się ze swym dostawcą lub z centrum serwisowym firmy iiyama w celu uzyskania porady lub zastępczego opakowania.

CZYSZCZENIE

OSTRZEŻENIE

Jeśli podczas czyszczenia monitora dojdzie do wpadnięcia jakichkolwiek materiałów lub rozlania na monitor takich płynów jak woda, natychmiast odłącz kabel zasilający i skontaktuj się ze swym dostawcą lub z centrum serwisowym firmy iiyama.
■ Przed rozpoczęciem czyszczenia monitora, należy ze względów bezpieczeństwa wyłączyć zasilanie i odłączyć przewody monitora.
■ W celu ochrony panelu wyświetlacza LCD nie używaj twardych przedmiotów, aby nie doszło do zarysowania lub zatarcia ekranu.
■ Nigdy nie stosuj żadnego z wymienionych poniżej silnych rozpuszczalników. Powodują one uszkodzenia obudowy i ekranu LCD.
Rozcieńczalnik
Środki do czyszczenia w aerozolu
Czysta benzyna
Wosk
Środki czyszczące o działaniu ściernym
Rozpuszczalniki kwasowe lub zasadowe
■ Skutkiem pozostawania obudowy przez długi okres czasu w zetknięciu z jakimikolwiek produktami z gumy lub tworzyw sztucznych może być degeneracja lub odbarwienie materiału obudowy.

UWAGA

INFO

OBUDOWA

Plamy można usuwać za pomocą ściereczki lekko zwilżonej roztworem łagodnego detergentu. Następnie należy wytrzeć obudowę miękką suchą szmatką.

EKRAN

Zaleca się okresowe czyszczenie za pomocą miękkiej, suchej szmatki.

LCD

Nie należy używać papierowych chusteczek higienicznych, ponieważ mogą one powodować uszkodzenia ekranu LCD.

ZANIM URUCHOMISZ MONITOR

WŁAŚCIWOŚCI

Obsługuje rozdzielczości do 1920 × 1080
Wysoki kontrast 1100:1 (typowy), Dostępna funkcja Kontrast podwyższony, Jasność 250cd/m ^2 (typowy)
◆ Czas reakcji na film ruchomy 0,8ms
Współpracuje z technologią AMD FreeSync™ Premium
Flicker-free
◆ Redukcja niebieskiego światła
◆ Cyfrowe wygładzanie znaków
Głośniki Stereo 2 × 2W
◆ Funkcja czuwania
Zgodność ze standardem za mocowania VESA (100mm×100mm)
◆ Miejsce na blokadę zabezpieczającą

KONTROLA ZAWARTOŚCI OPAKOWANIA

Wraz z monitorem LCD dostarczane są wymienione poniżej akcesoria. Sprawdź, czy znajdują się one w opakowaniu. Jeżeli brakuje któregoś z poniższych elementów lub jest on uszkodzony, należy powiadomić o tym sprzedawcę lub najbliższego przedstawiciela firmy iiyama.

■ Kabel zasilający ^*1

■ Kabel HDMI

■ Kabel DisplayPort

■ Kabel USB

■ Podstawa stopki ze śrubą

■ Ramię stopki*²

■ Instrukcja bezpieczeństwa

■ Skrócona instrukcja obsługi

UWAGA

*1 Parametry znamionowe kabel zasilającego dla obszarów, gdzie stosowane jest napięcie 120V w sieci, wynoszą 10A/125V. Jeżeli korzystasz z zasilania o wyższych parametrach znamionowych niż podane powyżej, musi być stosowany kabel zasilający o parametrach znamionowych 10A/250V. Pamiętaj, iż używanie nieoryginalnego kabla zasilającego skutkuje utratą wszelkich praw gwarancyjnych. Konieczne jest używanie zatwierdzonego kabel zasilającego o specyfikacji równej lub lepszej od H05VVF, 3G, 0,75mm².

^*2 Tylko dla G-MASTER G2470HSU / G-MASTER G2770HSU

INSTALACJA

UWAGA

■ Przed instalacją upewnij się, że ramię wyświetlacza lub ramię stojaka na biurko jest wystarczająco silne, aby utrzymać wagę wyświetlacza i uchwytu.

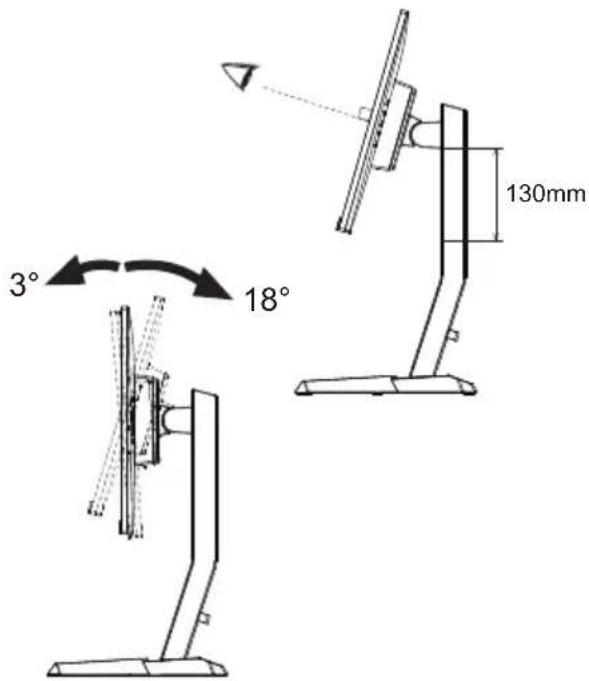

■ Zakres regulacji kąta panelu : do 18° w tył i 3° do przodu

3° 18°

[RAMIE WYŚWIETLACZA LUB RAMIE STOJAKA NA BIURKO]

UWAGA

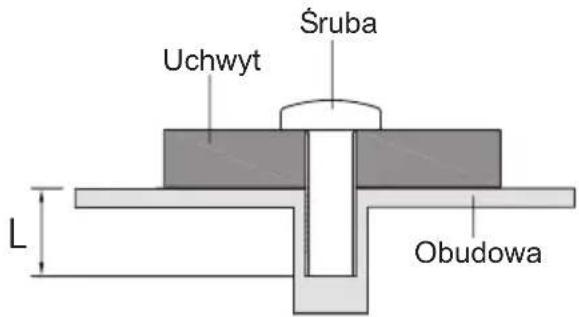

Aby zamocować monitor, biorąc pod uwagę grubość stopnia montażowego, w przypadku korzystania z ramienia wyświetlacza lub stojaka na biurko, należy dokręcić śruby M4 (4 szt.), których długość „L” wynosi 7mm. Użycie dłuższej śruby może spowodować porażenie prądem lub uszkodzenie sprzętu w wyniku zetknięcia się śruby z częściami elektrycznymi wewnątrz monitora.

Uchwyt Śruba L Obudowa

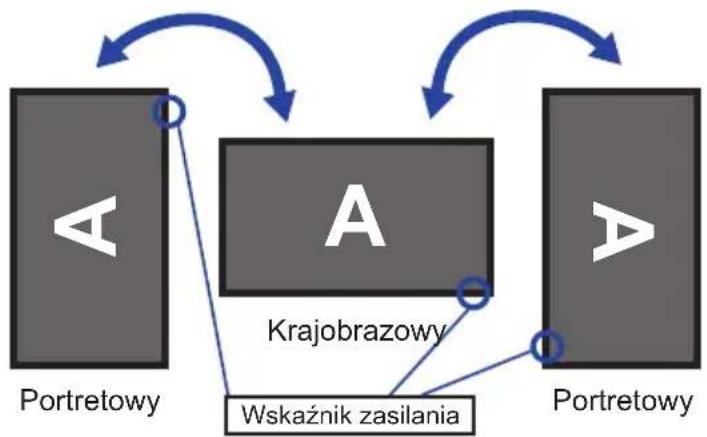

[OBRÓT OBRAZU]

• G-MASTER GB2470HSU / G-MASTER GB2770HSU

Zestaw dotykowy jest przystosowany do wyświetlania obrazu zarówno w trybie krajobrazowym jak i portretowym.

Aby odpowiednio obrócić równieże zawartość całego ekranu, potrzebne jest odpowiednie oprogramowanie.

Dostępny

Niedostępny

Wskaźnik zasilania A

Z Stojak:

UWAGA

■ Ustaw maksymalną wysokość panelu LCD przed obrotem panelu.
■ Próba obracania panelu siłą bez regulacji wysokości stojaka może spowodować uszkodzenie panelu lub stojaka.

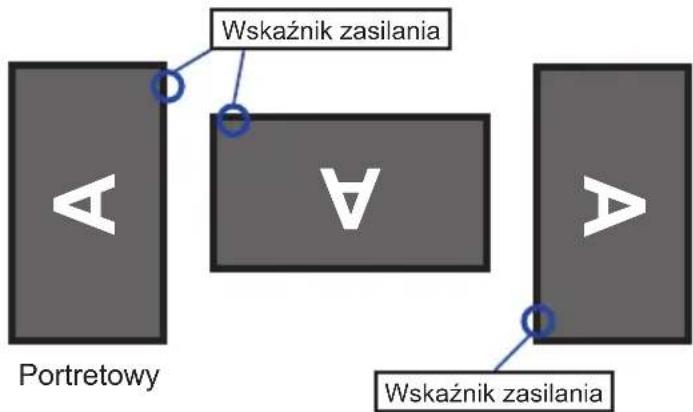

• G-MASTER G2470HSU / G-MASTER G2770HSU

Zaprojektowany, do używania w trybie krajobrazowym.

Dostępny

A Krajobrazowy Wskaźnik zasilania

Niedostępny

MONTAŻ I DEMONTAŻ STOPKI : G-MASTER GB2470HSU / G-MASTER GB2770HSU

UWAGA

■ Umieścić monitor na stabilnej powierzchni. Monitor może spowodować obrażenia ciała lub uszkodzenia w razie upadku lub upuszczenia.
■ Nie narażaj monitora na większe wstrząsy, gdyż może to doprowadzić do jego uszkodzenia.
■ Przed zdemontowaniem lub zamontowaniem stojaka odłącz przewody monitora, aby uniknąć porażenia prądem elektrycznym lub uszkodzenia.

① Umieść kawałek miękkiego materiału na stole, by zabezpieczyć monitor przed zadrapaniem. Położ monitor płasko na stole przodem do dołu.

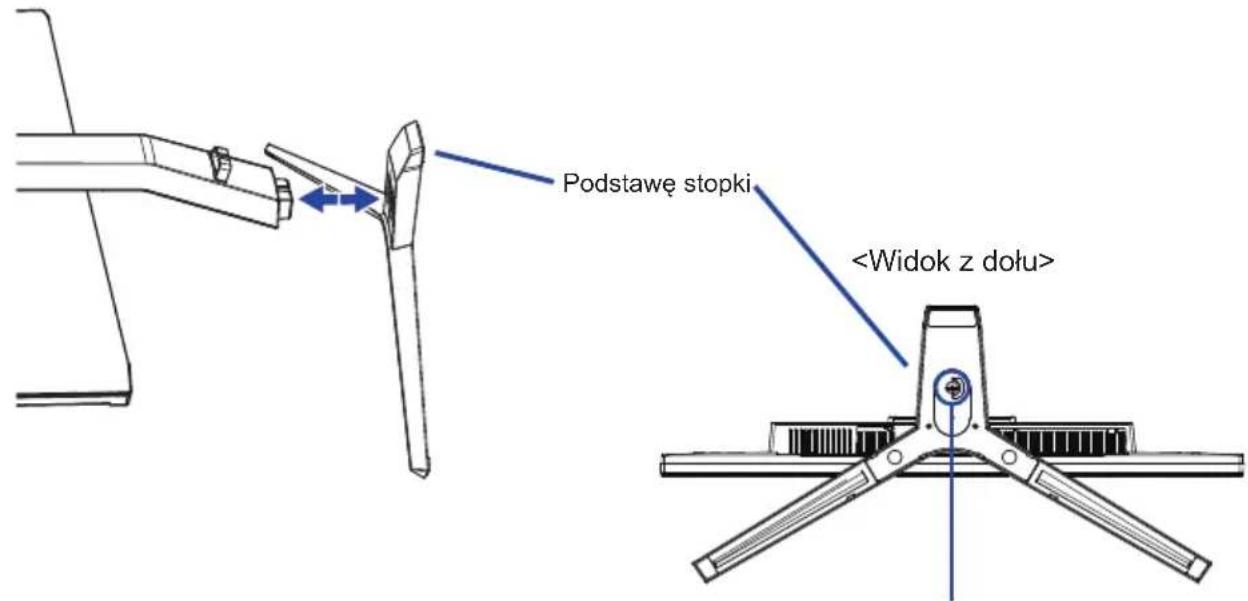

② Zamocuj Podstawę stopki postępując zgodnie z rysunkiem pokazanym powyżej.
③ Dokręć „śrubę skrzydełkową”, aby przymocować Podstawę stopki do monitora.

Podstawę stopki

Śrubę skrzydełkową dla Podstawę stopkę

① Umieść kawałek miękkiego materiału na stole, by zabezpieczyć monitor przed zadrapaniem. Położ monitor płasko na stole przodem do dołu.
② Poluzuj „śrubę skrzydełkową”, aby wyjąć Podstawę stopki z monitora.

\*

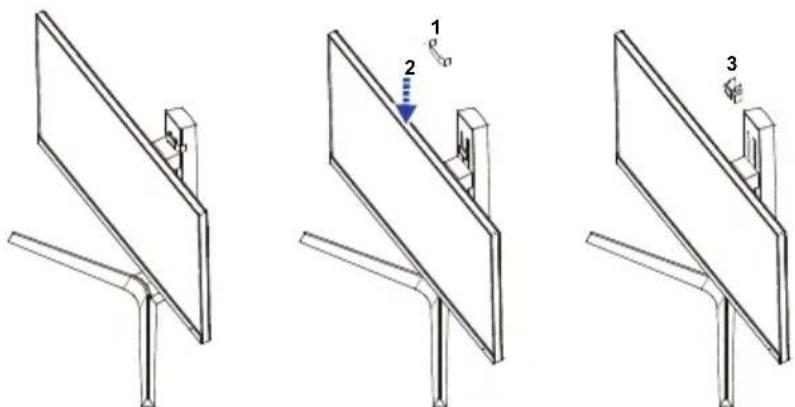

Ustaw monitor pionowo na płaskiej, stabilnej powierzchni.

1. Usuń taśmę.
2. Wciśnij głowicę monitora.
3. Usuń zamka.

■ Umieścić monitor na stabilnej powierzchni. Monitor może spowodować obrażenia ciała lub uszkodzenia w razie upadku lub upuszczenia.
■ Nie narażaj monitora na większe wstrząsy, gdyż może to doprowadzić do jego uszkodzenia.
■ Przed zdemontowaniem lub zamontowaniem stojaka odłącz przewody monitora, aby uniknąć porażenia prądem elektrycznym lub uszkodzenia.

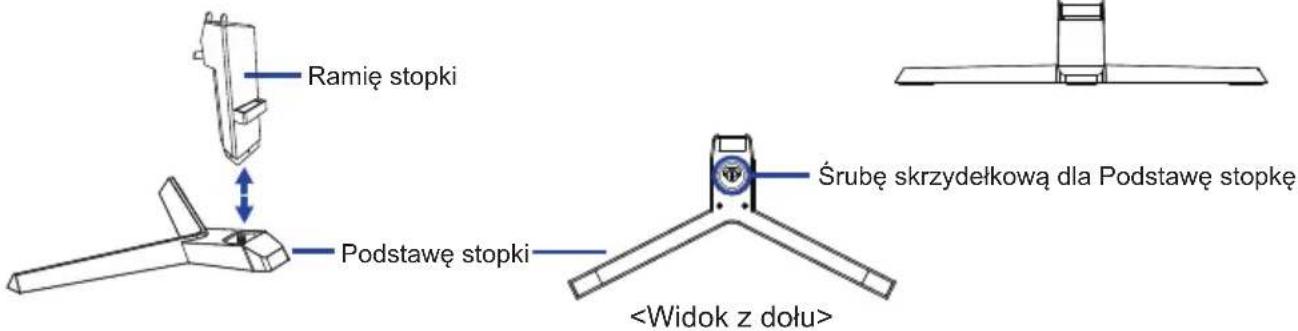

① Połącz ramię stojaka z podstawą stopki.
② Dokręć „śrubę skrzydełkową”, aby przymocować Podstawę stopki.
③ Umieść kawałek miękkiego materiału na stole, by zabezpieczyć monitor przed zadrapaniem. Położ monitor płasko na stole przodem do dołu.
④ Przytrzymaj monitor i wciśnij Ramię stopki.

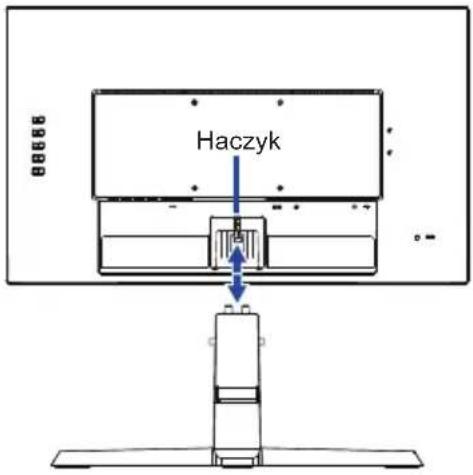

Haczyk

Ramię stopki Podstawę stopki Śrubę skrzydełkową dla Podstawę stopkę

① Umieść kawałek miękkiego materiału na stole, by zabezpieczyć monitor przed zadrapaniem. Położ monitor płasko na stole przodem do dołu.
② Naciśnij Haczyk z tyłu monitora i zdejmij Ramię stopki z monitora.
③ Poluzuj „śrubę skrzydełkową”, aby wyjąć Podstawę stopki z Ramię stopki.

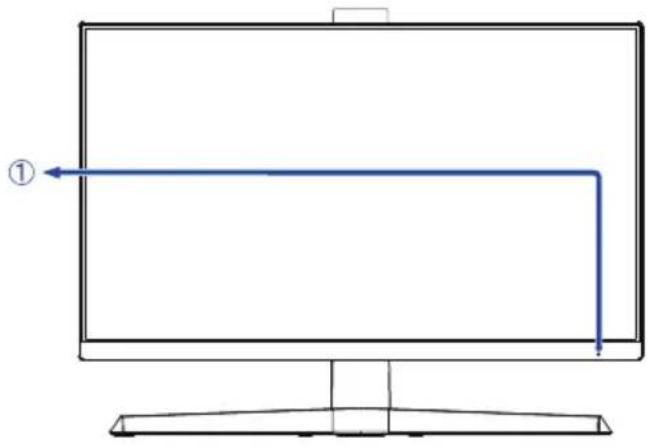

LEMENTY STERUJĄCE I ZŁĄCZA : G-MASTER GB2470HSU / G-MASTER GB2770HSU

① Wskaźnik zasilania
INFO ki: Normalne działanie
Pomarańczowy: Tryb czuwania
② Przycisk Wybór wejścia / Wyjdź(INPUT) *
③ Przycisk + / Poziom Dźwięku (+) *
④ Przycisk - / i-Style Color (-) *
⑤ Przycisk Menu (MENU)
⑥ Przełącznik zasilania (⏻)
⑦ Głośniki
⑧ Złącze USB-DOWN (5V, 500mA)
⑨ Złącze USB-DOWN (5V, 500mA)
⑩ Miejsce na blokadę zabezpieczającą

INFO Mocując odpowiedni kabel zabezpieczający z blokadą ochronisz monitor przed kradzieżą lub przestawieniem.

⑪ Złącze USB-UP (○)
⑫ Gniazdo słuchawkowa ( 📞 )
⑬ Złącze DisplayPort (DP)
⑭ Złącze HDMI (HDMI)

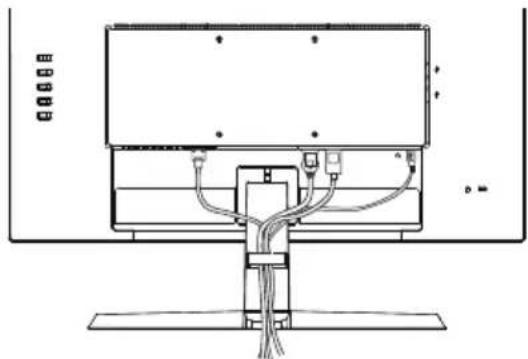

⑮ Uchwytu Kablowego
⑯ Gniazdo zasilania prądem przemiennym ( : Prąd przemienny)

* Możesz pominąć elementy Menu i bezpośrednio wyświetlić daną opcję lub skalę regulacji.

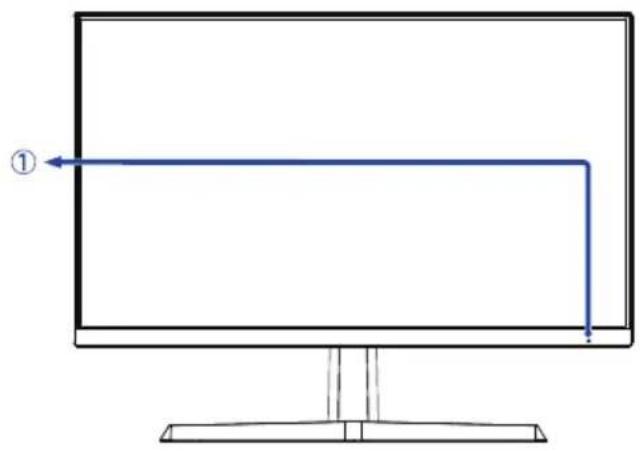

LEMENTY STERUJĄCE I ZŁĄCZA : G-MASTER G2470HSU / G-MASTER G2770HSU

$$ < \text {Przód} > < \text {Ty} \nmid > $$

① Wskaźnik zasilania

INFO: Normalne działanie Pomarańczowy: Tryb czuwania

② Przycisk Wybór wejścia / Wyjdź(INPUT) *
③ Przycisk + / Poziom Dźwięku (+) *
④ Przycisk - / i-Style Color (-) *
⑤ Przycisk Menu (MENU)
⑥ Przełącznik zasilania (⏻)
⑦ Głośniki
⑧ Złącze USB-DOWN (5V, 500mA)
⑨ Złącze USB-DOWN (5V, 500mA)
⑩ Miejsce na blokadę zabezpieczającą

INFO Mocując odpowiedni kabel zabezpieczający z blokadą ochronisz monitor przed kradzieżą lub przestawieniem.

⑪ Złącze USB-UP (○)
⑫ Gniazdo słuchawkowa ( 📞 )
⑬ Złącze DisplayPort (DP)
⑭ Złącze HDMI (HDMI)
⑮ Uchwytu Kablowego
⑯ Gniazdo zasilania prądem przemiennym ( : Prąd przemienny)

* Możesz pominąć elementy Menu i bezpośrednio wyświetlić daną opcję lub skalę regulacji.

PODŁĄCZANIE MONITORA : G-MASTER GB2470HSU / G-MASTER GB2770HSU

① Upewnij się, czy komputer i monitor są wyłączone.
② Przewodem sygnałowym połącz monitor z komputerem.
③ Podłącz komputer do monitora kablem USB.
④ Podłącz kabel zasilający najpierw do monitora, a następnie do gniazdka elektrycznego.
⑤ Włącz monitor i komputer.

INFO

■ Upewnij się, że instalacja w budynku ma wyłącznik automatyczny 120/240V, 20A (maksymalnie).
■ Przewody sygnałowe używane do łączenia komputera z monitorem mogą być różne w zależności od typu używanego komputera. Nieprawidłowe połączenie może spowodować poważne uszkodzenie zarówno monitora, jak i komputera. Kabel dostarczany wraz z monitorem to standardowy kabel z złączem. Jeżeli potrzebny jest specjalny kabel, skontaktuj się ze swym sprzedawcą lub najbliższym przedstawicielem firmy iiyama.
■ Wtykowe urządzenia klasy I typ A muszą być podłączone do uziemienia ochronnego.
■ Gniazdko sieciowe powinno być zainstalowane w pobliżu urządzenia i powinno być łatwo dostępne.
■ Nadmierne ciśnienie akustyczne w słuchawkach może spowodować uszkodzenie/utratę słuchu.

[Przykład podłączenia]

[Uchwyt na kable]

Przeprowadź kable przez Uchwytu Kablowego, aby je połączyć.

① Upewnij się, czy komputer i monitor są wyłączone.
② Przewodem sygnałowym połącz monitor z komputerem.
③ Podłącz komputer do monitora kablem USB.
④ Podłącz kabel zasilający najpierw do monitora, a następnie do gniazdka elektrycznego.
⑤ Włącz monitor i komputer.

INFO

■ Upewnij się, że instalacja w budynku ma wyłącznik automatyczny 120/240V, 20A (maksymalnie).
■ Przewody sygnałowe używane do łączenia komputera z monitorem mogą być różne w zależności od typu używanego komputera. Nieprawidłowe połączenie może spowodować poważne uszkodzenie zarówno monitora, jak i komputera. Kabel dostarczany wraz z monitorem to standardowy kabel z złączem. Jeżeli potrzebny jest specjalny kabel, skontaktuj się ze swym sprzedawcą lub najbliższym przedstawicielem firmy iiyama.
■ Wtykowe urządzenia klasy I typ A muszą być podłączone do uziemienia ochronnego.
■ Gniazdko sieciowe powinno być zainstalowane w pobliżu urządzenia i powinno być łatwo dostępne.
■ Nadmierne ciśnienie akustyczne w słuchawkach może spowodować uszkodzenie/utratę słuchu.

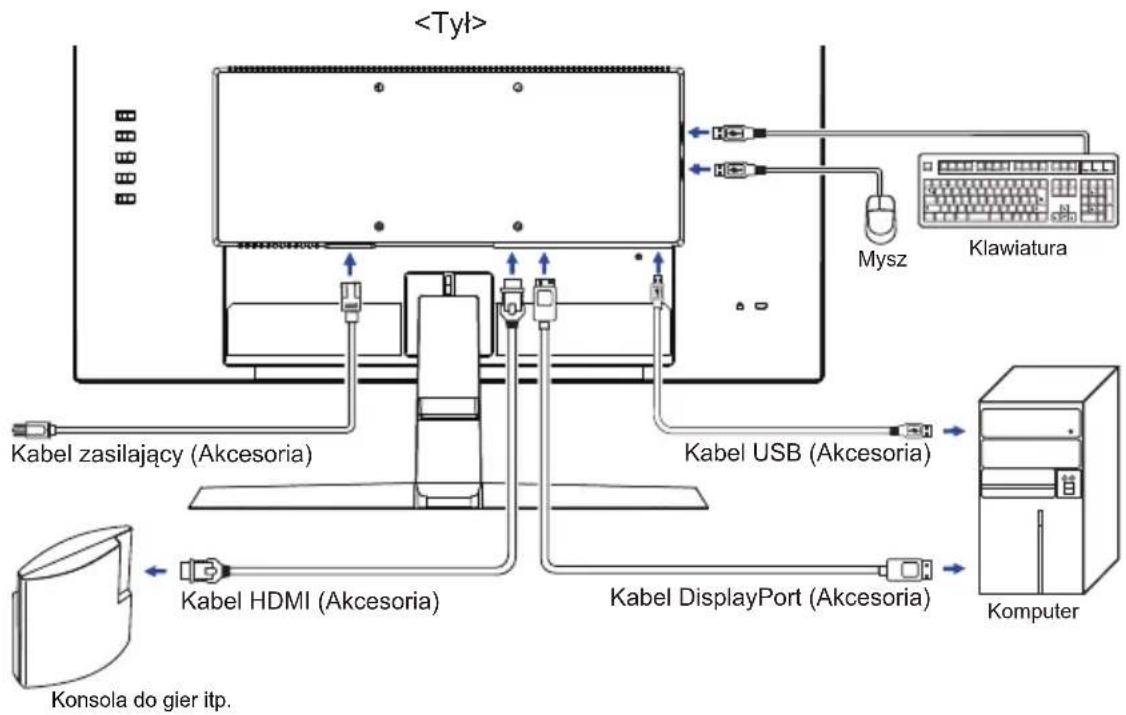

[Przykład podłączenia]

[Uchwyt na kable]

Przeprowadź kable przez Uchwytu Kablowego, aby je połączyć.

■ Synchronizacja sygnałów

Patrz tabela synchronizacji dla podstawowych rozdzielczości w rozdziale SYNCHRONIZACJA na stronie 37.

REGULACJA WYSOKOŚCI I KĄTA WIDZENIA : G-MASTER GB2470HSU / G-MASTER GB2770HSU

■ Optymalna praca przy monitorze polega na bezpośrednim, prostopadłym patrzeniu na ekran, następnie dostosuj wysokość i kąt monitora do własnych upodobań.
■ Przy zmianie wysokości i kąta nachylenia panela przytrzymaj podstawkę monitora jedną ręką, aby uniknąć przewrócenia urządzenia.
■ Panel LCD można ustawić na maksymalnej wysokości 130 mm. Kąty nachylenia względem użytkownika mogą wynosić do 18° w tył i 3° do przodu.

UWAGA

■ Podczas zmiany wysokości lub kąta nachylenia panela nie dotykaj ekranu LCD. W przeciwnym razie istnieje ryzyko uszkodzenia ekranu.
■ Zachowaj ostrożność przy zmianie wysokości lub kąta ustawienia monitora, aby nie przygnieść sobie palców albo dłoni.
■ Zachowaj ostrożność, by nie przytrzasnąć palców w czasie regulacji wysokości stopki i kąta nachylenia.

Monitora Stopka

3° 18° 130mm

REGULACJA KATA WIDZENIA : G-MASTER G2470HSU / G-MASTER G2770HSU

■ Optymalna praca przy monitorze polega na bezpośrednim, prostopadłym patrzeniu na ekran.
■ Przytrzymaj podstawę tak by monitor nie przewrócił się podczas ustawiania kąta nachylenia monitora.
■ Istnieje możliwość zmiany kąta nachylenia monitora o 21,5° w tył i 3,5° do przodu.
■ Aby zapewnić korzystną dla zdrowia i rozluźnioną pozycję ciała, kiedy korzysta się z monitora na stanowisku roboczym z monitorem ekranowym, zalecany kąt pochylenia nie powinien przekraczać 10°. Dostosuj kąt monitora do własnych preferencji.

INFO

■ Nie dotykaj ekranu LCD przy zmianie kąta ustawienia monitora. Może to spowodować uszkodzenie lub pęknięcie ekranu LCD.
■ Zachowaj ostrożność przy zmianie kąta ustawienia monitora, aby nie przygnieść sobie palców albo dłoni.

W celu zapewnienia najlepszego obrazu, monitor LCD firmy iiyama otrzymać w fabryce predefiniowane ustawienia synchronizacji (patrz str. 37). Możesz także dostosować obraz wykonując przedstawione poniżej operacje na przyciskach.

① Naciśnij przycisk MENU, aby uruchomić funkcję Menu ekranowego (OSD).

② Za pomocą przycisków + / – wybierz Menu zawierające element, który chcesz dostosować lub ustawić, a następnie naciśnij przycisk MENU.
③ Użyj przycisków + / –, aby podświetlić żądaną ikonę regulacji / ustawienia, a następnie naciśnij przycisk MENU.
④ Użyj ponownie przycisków + / –, aby dokonać odpowiedniej regulacji lub ustawienia, a następnie naciśnij przycisk MENU.
⑤ Naciśnij przycisk INPUT, aby wyjść z menu, a właśnie wprowadzone ustawienie lub ustawienie zostanie automatycznie zapisane.

Na przykład, aby dokonać korekty położenia OSD w pionie, wybierz pozycję Ustawienia, a następnie naciśnij przycisk MENU. Potem użyj przycisków + / – wybierz Pozycja pionowa. Skala regulacji staje się aktywna po naciśnięciu przycisku MENU.

Wtedy użyj przycisków + / – do zmiany ustawienia położenia OSD w pionie. Pozycja menu OSD w pionie będzie się zmieniać w miarę przeprowadzanych ustawień.

G-MASTER GB2470HSU Regulacja obrazu Wybór wojść Regulacja audio Zapisz ust. Użytkownika Temp. kolorów Regulacje obrazu Język Ustawienia Informacje Przywró Ustawienia Pozycja pozioma Pozycja pianowa Wygasznie OSD Logo startowe Włącz Wyłącz AMD FreeSync Premium Włącz Wyłącz LED Włącz Wyłącz

Naciśnij przycisk MENU, a na koniec przycisk INPUT, aby zamknąć funkcję wyświetlania na ekranie. Wszystkie zmiany są zapisywane w pamięci.

INFO

■ W przypadku wstrzymania operacji na przyciskach podczas przeprowadzania regulacji, Menu ekranowe zniknie po upływie okresu czasu zdefiniowanego w ustawieniu Wygaszenie OSD. Również naciśnięcie przycisku INPUT powoduje szybkie wyłączenie Menu ekranowego.
■ W chwili zniknięcia Menu ekranowego następuje zapisanie w pamięci wszelkich wprowadzonych zmian. Należy unikać wyłączania zasilania, kiedy korzysta się z Menu ekranowego.
■ Wszelkie ustawienia obowiązują zawsze dla wszystkich rozdzielczości.

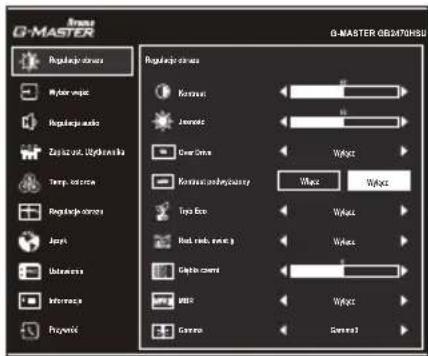

Regulacje obrazu *1 Picture Adjust

Element regulacji Problem / Opcja		Przyciski, które należy naciskać
KontrastContrast	Zbyt mdły obrazZbyt intensywny obraz
Jasność *2Brightness	Zbyt ciemny obrazZbyt jasny obraz
Over DriveOverdrive	Wyłącz / -2 / -1 / 0 / +1 / +2Poprawia czas przejścia dla odcieni szarości. Skutkuje to szybszym czasem reakcji.
Kontrast podwyższony *3Adv. Contrast	Włącz	Podwyższony współczynnik kontrastu
	Wyłącz	Typowy współczynnik kontrastu
Tryb EcoEco	Wyłącz	Normalne
	Mode 1	Jasność podświetlenia jest niższa.
	Mode 2	Jasność lub podświetlenie są zredukowane bardziej niż w Mode 1.
	Mode 3	Jasność lub podświetlenie są zredukowane bardziej niż w Mode 2.
Red. nieb. św.Blue Light Reducer	Wyłącz	Normalne
	Mode 1	Niebieskie światło jest zredukowane.
	Mode 2	Niebieskie światło jest zredukowane bardziej niż w Mode 1.
	Mode 3	Niebieskie światło jest zredukowane bardziej niż w Mode 2.
Głębia czerniBlack Tuner	Od -5 do +5Regulacje cieni
MBR *3,4MBR	Wyłącz / -3 / -2 / -1 / 0 / +1 / +2 / +3Poprawi to czas reakcji animowanego obrazu na panelu LCE
GammaGamma	Gamma1
	Gamma2
	Gamma3

*1 Dostępność każdego elementu zależy od tego, który element jest aktywowany. Więcej informacji można znaleźć w poniższej Matryca korelacji funkcji.
*² Dokonaj regulacji parametru Jasność, gdy używasz monitora w ciemnym pomieszczeniu i odnosisz wrażenie, że obraz jest zbyt jasny.
*3 Wyłączone, gdy aktywny jest AMD FreeSync Premium.
*4 MBR jest dostępny tylko wtedy, gdy częstotliwość odświeżania wynosi 75Hz lub więcej.

■ Matryca korelacji funkcji

Wybrany przedmiot\Aktywny przedmiot	Regulacje obrazu Regulacje obrazu
	Kontrast podwyższony	Tryb Eco Red. nieb. św. MBR			i-Style Colour
					StandardGry sportoweGry FPGry strategiczneTekst
Kontrast	-	√	√		-
Jasność	-	-	√	-	-
Over Drive	√	√	√		-
Kontrast podwyższony		----
Tryb Eco	----
Red. nieb. św.	----
Głębia czerni	√	√	√		-
MBR	----
Gamma	√	√	√	√

√ : Dostępny
- : Niedostępne

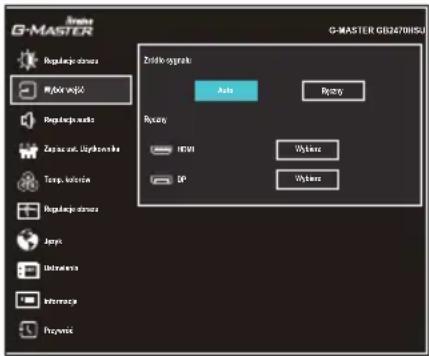

Wybór wejść Input Select

Direct

G-MASTER G-MASTER GB2470HSU Zratiski ograśtu Auto Rzory Rywnery HIVI Wykurs DP Wykurs Japys Unrealizania Inferencie Przywnie

Element regulacji		Opcja
Źródło sygnału Input Source		Auto		Wyszukaj dostępne wejścia sygnału i wybierz automatycznie pierwsze z nich.
		Ręczny	HDMI	Wybierz Cyfrowy (HDMI) sygnał wejściowy.
			DP	Wybierz Cyfrowy (DisplayPort) sygnał wejściowy.
INFO	Źródła nie można przełączać automatycznie, jeśli wcześniej wybrane zostanie HDMI oraz DisplayPort.

Direct

Wykonując poniższe operacje na przyciskach możesz pominąć te elementy Menu i wyświetlić bezpośrednio opcję.

- Wybór wejść : Naciśnij przycisk INPUT, kiedy nie jest wyświetlane Menu ekranowe.

Źródło sygnału AUTO DP HDMI

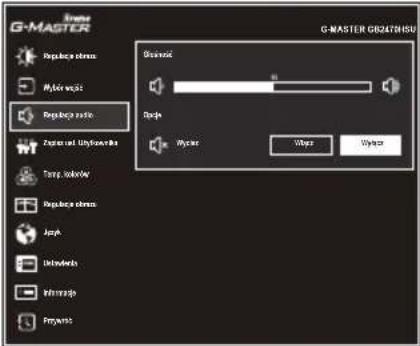

Regulacja audioAudio Adjust
Element regulacji Problem	/ Opcja	Przyciski, które należy naciskać
GłośnośćVolumeDirect	Zbyt cichoZbyt głośno
WyciszMute	Włącz	Tymczasowo wyłącza dźwięk.
	Wyłącz	Przywraca poprzedni poziom głośności dźwięku.
INFOParametry Cisza Włącz oraz Cisza Wyłącz przełącza się w następujący sposóbnaciskając przycisków + / -. Włącz → Wyłącz→

Direct

Wykonując poniższe operacje na przyciskach możesz pominąć te elementy Menu i wyświetlić bezpośrednio skalę regulacji.

- Głośność : Naciśnij przycisk +, kiedy nie jest wyświetlane Menu ekranowe.

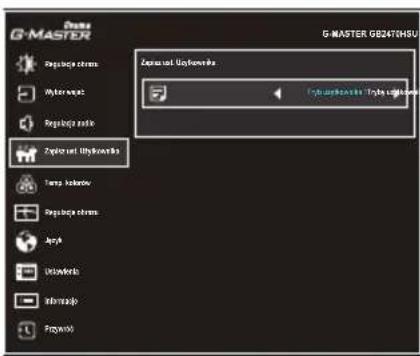

Zapisz ust. Użytkownika Store User Setting

G-MASTER G-MASTER GB2473HSU Zygnictu w/tykowarta Zygnictu w/tykowarta Zygnictu w/tykowarta Zygnictu w/tykowarta Zygnictu w/tykowarta Zygnictu w/tykowarta Zygnictu w/tykowarta Zygnictu w/tykowarta Zygnictu w/tykowarta Zygna Zygnictu w/tykowarta Zygnictu w/tykowarta Zygnictu w/tykowarta Zygnictu w/tykowarta Zygnictu w/tykowarta Zygnictu w/tykowarta Zygnictu w/tykowarta Zygnictu w/tykowarta Zygsna Zygsna Zygsna Zygsna Zygsna Zygsna Zygsna Zygsna Zygsna Zygsna Zygsna Zygsna Zygsna Zygsna Zygsna Zygsna Zygsna Zygsna Zygsna Zygsna Zygsn Zygsn Zygsn Zygsn Zygsn Zygsn Zygsn Zygsn Zygsn Zygsn Zygsn Zygsn Zygsn Zygsn Zygsn Zygsn Zygsn Zygsn Zygsn Zygsn Zygsns Zygsns Zygsns Zygsns Zygsns Zygsns Zygsns Zygsns Zygsns Zygsns Zygsns Zygsns Zygsns Zygsns Zygsns Zygsns Zygsns Zygsns Zygsns Zygsns Zygsn Zygsn Zygsn Zygsn Zygsn Zygsn Zygsn Zygsn Zygsn Zygsn Zygsn Zygsn Zygsn Zygsn Zygsn Zygsn Zygsn Zygsn Zygsn Zygss Zygsn Zygsn Zygsn Zygsn Zygsn Zygsn Zygsn Zygsn Zygsn Zygsn Zygsn Zygsn Zygsn Zygsn

Element regulacji Opcja
Tryby użytkownikaUser Modes		Zachowaj ustawienia ekranu.Tryb użytkownika 1
		Zachowaj ustawienia ekranu. Tryb użytkownika 2
		Zachowaj ustawienia ekranu.Tryb użytkownika 3
INFO Możesz zapamiętać swoje ustawienia.Ustawienia, które można zapamiętać:Kontrast, Jasność, Over Drive, Kontrast podwyższony, Tryb Eco, Głębia czerni, MBR,Gamma, Głośność, Wycisz, Temp. kolorów, Ostre i miękkie, Regulacje trybu video

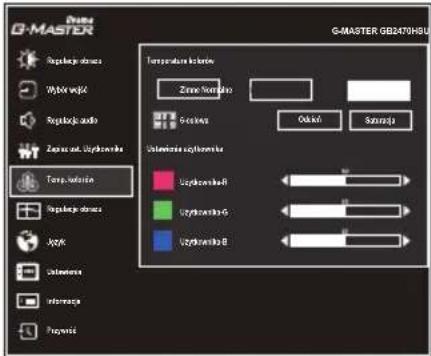

Temp. kolorów\* Color Settings

G-MASTER GB2470HSU Temperature Range Zone Range Color Mode Oklad Suzuku Temp. Temperature Uzylkromie B Uzylkromie G Uzylkromie B

Element regulacji Problem	Przyciski, które należy naciskać
Temperatura kolorówColor Temperature	Zimne	Zimny kolor
	Normalne	Normalny kolor
	Ciepłe	Ciepły kolor
6-osiowa6-Axis	Odcień	Czerw.	Zbyt słabyZbyt mocny
		Zółt.
		Ziel.
		Cyjan
		Nieb.
		Magenta
	Saturacja	Czerw.	Zbyt słabyZbyt mocny
		Zółt.
		Ziel.
		Cyjan
		Nieb.
		Magenta
Ustawienia użytkownikaUser Preset	Użytkownika-R	Zbyt słabyZbyt mocny
	Użytkownika-G
	Użytkownika-B

* Wyłączone, gdy aktywny jest Red. nieb. św. (Reduktor niebieskiego światła).

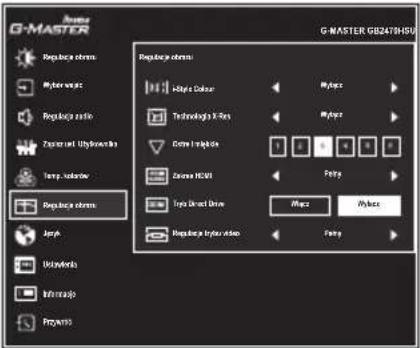

Regulacje obrazuImage Adjust
Element regulacji Opcja	Przyciski, które należy naciskać
i-Style Colour i-Style Color Direct	Wyłącz	Powrót do ustawień dokonanych w regulacjach koloru (z wyłączeniem i-style Colour).
	Standard	Ogólny dla środowiska Windows i domyślnych ustawień monitora
	Gry sportowe	Do gier sportowe
	Gry FPS	Do gier FPS
	Gry strategiczne Do gier strategiczne
	Tekst	Do edycji i oglądania tekstu
	Tryb użytkownika 1	Zastosuj zachowane ustawienia.
	Tryb użytkownika 2	Zastosuj zachowane ustawienia.
	Tryb użytkownika 3	Zastosuj zachowane ustawienia.
Technologia X-Res X-Res Technology	Wyłącz	Normalne
	Miękkie	Popraw ostrość krawędzi.
	Średni	Popraw ostrość krawędzi bardziej niż w opcji Miękkie.
	Wyostrzone	Popraw ostrość krawędzi bardziej niż w opcji Średnie.
Ostre i miękkie Sharp and Soft	1 2 3 4 5 6Możesz dokonać zmiany ostrości obrazu w skali od 1 do 6 (ostry-miękki). Naciskaj przycisk +, aby zmieniać ostrość obrazu w kolejności liczbowej. Naciskaj przycisk -, aby zmieniać ostrość obrazu w kolejości odwrotnej.
Zakres HDMI *1HDMI Range	Pełny	Pełny zakres kolorów
	Ograniczony	Ograniczony zakres kolorów
Tryb Direct Drive *2Direct Drive Mode	Włącz	Redukcja opóźnień w w wyświetlaniu obrazu.
	Wyłącz	Normalne
INFO Zmiana rozdzielczości, odświeżania lub wyłączenie/włączenie monitora może spowodować dezaktywację funkcji Tryb Direct Drive.

*1 Dostępne tylko dla wejścia HDMI.

*2 Wyłączone, gdy aktywny jest Kontrast podwyższony lub MBR.

Direct

Wykonując poniższe operacje na przyciskach możesz pominąć te elementy Menu i wyświetlić bezpośrednio opcję.

- i-Style Colour : Naciśnij przycisk – kiedy nie jest wyświetlane menu.

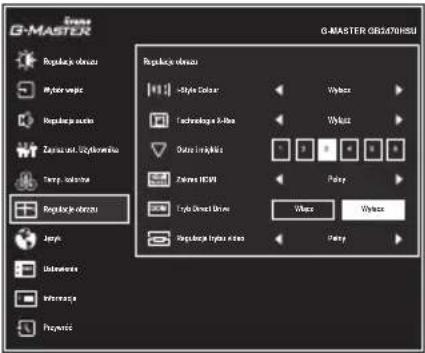

Regulacje obrazu Image Adjust

G-MASTER G8540HSSI Regulace obcrus Style name Regulace audio Zanacun: Sylkrombi Temp: ostrata Regulace obcrus Jysis Univariate Information Preview Regulace obcrus Style Color Technologie 2-Rms Online Injacks 7.0mm HCM 1.0x1.0x1.0x1.0x1.0x1.0x1.0x1.0x1.0x1.0x1.0x1.0x1.0x1.0x1.0x1.0x1.0x1.0x1.0x1.0x1.0x1.0x1.0x1.0x1.0x1.0.0 Wives Wives Pelay Wives Wives Pelay

Element regulacji Opcja
Regulacje trybu video *3Video Mode Adjust	Pełny	Widok pełnoekranowy
	Format *4	Zmiana formatu obrazu
	1 do 1 *5	Obraz wyświetlany jest w formacie 1:1.
	17inch	Format obrazu monitora 17” (5 : 4)
	19inch *6	Format obrazu monitora 19” (5 : 4)
	19.5inch	Format obrazu monitora 19,5” (16 : 9)
	21.5inch	Format obrazu monitora 21,5” (16 : 9)
	23inch	Format obrazu monitora 23” (16 : 9)
	23.6inch *6	Format obrazu monitora 23,6” (16 : 9)
	23.8inch *6	Format obrazu monitora 23,8” (16 : 9)
	24inch *6	Format obrazu monitora 24” (16 : 9)

*3 Poniższa tabela przedstawia funkcjonalne współdziałanie Regulacje trybu video, Over Drive i Tryb Direct Drive.
*⁴ Dostępne tylko z rozdzielczościami 16:10, 5: 4 i 4: 3.
*5 Dostępne tylko w rozdzielczości 1920 × 1080 lub mniejszej.
*6 Dostępne tylko dla G-MASTER GB2770HSU / G-MASTER G2770HSU.

Częstotliwość pionowa	Regulacje trybu video Over	Drive Direct Drive Mode
75 Hz lub mniej	Pełny / Format	Nastawny Włącz
		Wyłącz (wyszarzone)	Wyłącz
	1 do 1 / Rozmiar obrazu	Nastawny Włącz
		Wyłącz (wyszarzone)	Wyłącz
120 Hz lub więcej	Pełny / Format Nastawny		Włącz (wyszarzone)
	1 do 1 / Rozmiar obrazu	Wyłącz (wyszarzone)	Wyłącz (wyszarzone)

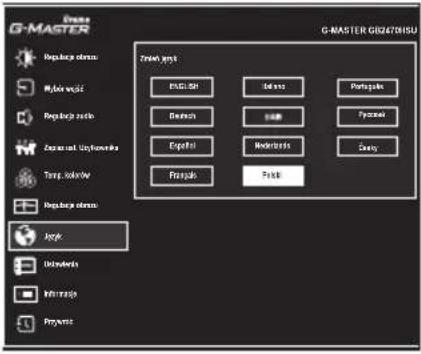

Język Language

G-MASTER GB2470HSU Regubez obraus Mjubav wojd Regubez zebu Zapazarsat Ucyfomak Temp. olotov Regubez obraus Aryk Unlenderis Infranzis Pryantis Zrave ypt EXCLIK Edit sys Portspak Devansh Add Fycezek Egeltel Modérabs Copy Exportik Pick

Element regulacji Opcja
JęzykLanguage		English	Angielski		Nederlands Holenderski
		Deutsch	Niemiecki		Polski Polski
		Español	Hiszpański		Português Portugalski
		Français	Francuski		Русский Rosyjski
		Italiano	Włoski		Česky Czeski
		日本語	Japoński

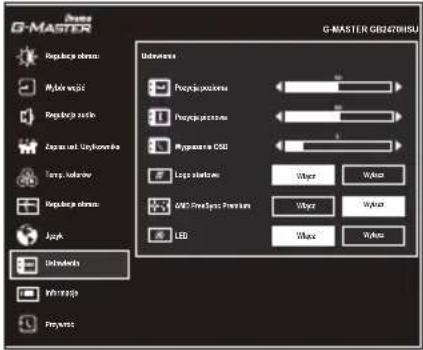

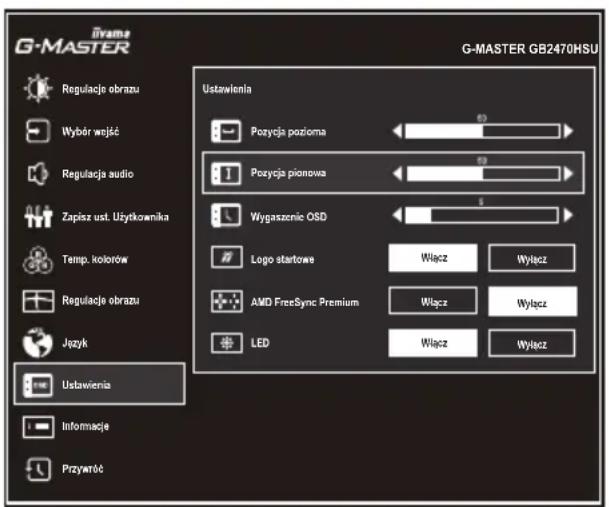

Ustawienia Setup Menu
Element regulacji Problem / Opcja Przyciski, które należy naciskać
Pozycja pozioma OSD Horizontal Position	OSD jest za bardzo na lewo
	OSD jest za bardzo na prawo
Pozycja pionowa OSD Vertical Position	OSD zbyt nisko
	OSD zbyt wysoko
Wygaszenie OSD OSD Time	Możesz ustawić czas wyświetlania menu OSD od 5 do 30 sekund.
Logo startowe Opening Logo	Włącz	Logo G-MASTER wyświetla się gdy monitor jest włączony.
	Wyłącz	Logo G-MASTER nie wyświetla się gdy monitor jest włączony.
AMD FreeSync Premium * AMD FreeSync Premium	Włącz Włącz obsługę Freesync.
	Wyłącz	Freesync jest wyłączona.
LED LED	Włącz	Dioda świecąca Wskaźnik Zasilania jest włączona.
	Wyłącz	Dioda świecąca Wskaźnik Zasilania jest wyłączona.
INFO Diodę Wskaźnik Zasilania należy wyłączyć, jeśli jej światło przeszkadza.

* Dostępność zależy od tego, który element jest aktywowany. Więcej informacji można znaleźć w poniższej Matryca korelacji funkcji.

■ Matryca korelacji funkcji

Aktywny przedmiotWybrany przedmiot	Regulacje obrazu Regulacje obrazu
	Kontrast podwyższony	Tryb Eco	Red. nieb. św.	MBR	i-Style Colour	Tryb Direct Drive	Regulacje trybu video
					Standard Gry sportowe Gry FPS Gry strategiczne Tekst
						Wyłącz	1 do 1 / Rozmiar obrazu
AMD FreeSync Premium	—	√	√	——	——

√ : Dostępny
- : Niedostępne

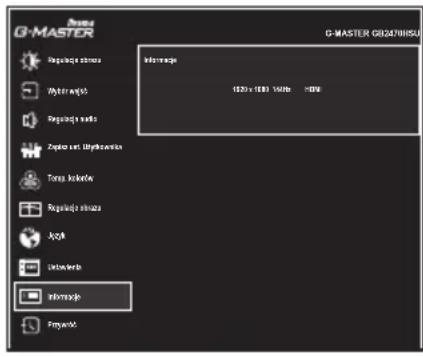

Informacje Display Information

G-MASTER GB02479HSU Networks Wyrkiewicz Wyrkiewicz radio Zpólno i wytóciwicz Tonsy lektowicz Wypłatyże siwiatu Acyk Umknowieb Informacje Fremywieb Informacje (120 x 160) 154kb - HDMI

Wyświetlane są informacje dotyczące bieżącego sygnału wejściowego, doprowadzonego z karty graficznej komputera.

INFO

Więcej informacji na temat rozdzielczości oraz częstotliwości odświeżania można znaleźć w instrukcji obsługi karty graficznej.

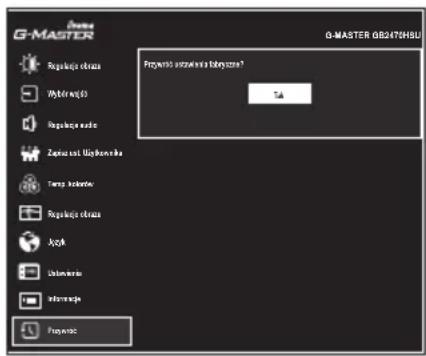

Przywróć Reset

G-MASTER Project creation Wytakarnogis Project audio Zapieraw test Ujytkomika Temp. Indonesia Project creation Azyk Unknown Information Properties Project creation G-MASTER GB2470HBU TA

Element regulacji Opcja
TakYes	Przywracane są ustawienia fabryczne.

- Blokada

Włączając monitor naciśnij przycisk MENU, włączy/wyłączy to funkcję blokady OSD. Przytrzymaj wciśnięty przycisk MENU przez 10 sekund, kiedy Menu nie jest wyświetlane, aby włączyć/wyłączyć to funkcję blokady Power/OSD.

FUNKCJA CZUWANIA

Ten produkt posiada funkcję czuwania. Jeżeli ta funkcja jest aktywna, zapewnia automatyczne redukowanie niepotrzebnego zużycia energii przez monitor, kiedy komputer nie jest używany. Monitor przechodzi do trybu czuwania, jak to przedstawiono poniżej. Funkcja czuwania, wraz z wszelkimi ustawieniami zegarów, jest konfigurowana przez system operacyjny. W podręczniku systemu operacyjnego możesz sprawdzić konfigurację czuwania.

■ Tryb czuwania

Kiedy zostaną wyłączone sygnał wideo z komputera, monitor przechodzi do trybu czuwania, który zapewnia obniżenie zużycia energii do poziomu poniżej 0,5W\*. Ekran staje się ciemny, a wskaźnik zasilania zmienia kolor na pomarańczowy. Po ponownym dotknięciu klawiatury lub myszki następuje wyjście z trybu czuwania i obraz pojawia się po kilku sekundach.

\* Gdy urządzenia USB nie są podłączone.

ROZWIĄZYWANIE PROBLEMÓW

Gdy monitor nie działa prawidłowo, wykonaj poniższe czynności w celu znalezienia prawdopodobnego rozwiązania problemu. 1. W zależności od występującego problemu wykonaj regulacje przedstawione w punkcie OBSŁUGA MONITORA. Gdy nie zapewnia to przywrócenia obrazu, przejdź do czynności 2. 2. Jeżeli nie możesz znaleźć stosownej pozycji regulacji w punkcie OBSŁUGA MONITORA lub problem nie ustępuje, wykonaj poniższe czynności kontrolne. 3. W przypadku gdy zetknąłeś się z problemem, który nie został opisany poniżej lub nie możesz skorygować tego problemu, zaprzestań użytkowania monitora i skontaktuj się ze swoim dostawcą lub centrum serwisowym firmy iiyama w celu uzyskania dodatkowej pomocy.

Problem Sprawdź

① Obraz nie wyświetla się. (Nie świeci wskaźnik zasilania.) (Wskaźnik zasilania ma kolor niebieski.) (Wskaźnik zasilania świeci pomarańczowym światłem.) ② Brak synchronizacji ekranu. ③ Obraz nie jest na środku ekranu. ④ Ekran jest zbyt jasny lub zbyt ciemny. ⑤ Drga obraz na ekranie. ⑥ Brak dźwięku. ⑦ Dźwięk jest zbyt głośny lub zbyt cichy. □ Czy kabel zasilania jest prawidłowo umieszczony w gnieździe. □ Czy zostało włączone zasilanie. □ Czy w gnieździe prądu przemiennego jest napięcie - sprawdź podłączając inne urządzenie. □ Czy jest aktywny wygaszacz ekranu bez obrazu – dotknij klawiatury lub myszki. □ Zwiększ kontrast i/lub jasność. □ Czy komputer jest włączony. □ Czy został prawidłowo przyłączony kabel sygnałowy. □ Czy taktowanie sygnałów z komputera jest zgodne z danymi technicznymi monitora. □ Czy monitor jest w trybie czuwania – dotknij klawiatury lub myszki. □ Czy komputer jest włączony. □ Czy został prawidłowo przyłączony kabel sygnałowy. □ Czy taktowanie sygnałów z komputera jest zgodne z danymi technicznymi monitora. □ Czy został prawidłowo przyłączony kabel sygnałowy. □ Czy taktowanie sygnałów z komputera jest zgodne z danymi technicznymi monitora. □ Czy taktowanie sygnałów z komputera jest zgodne z danymi technicznymi monitora. □ Czy poziom sygnału wyjściowego wideo z komputera jest zgodny z danymi technicznymi monitora. □ Czy napięcie prądu elektrycznego jest zgodne z danymi technicznymi monitora. □ Czy taktowanie sygnałów z komputera jest zgodne z danymi technicznymi monitora. □ Czy włączony jest sprzęt audio (komputer itp.). □ Czy głośność jest ustawiona. □ Czy wyciszenie jest wyłączone. □ Czy poziom sygnału wyjściowego audio ze sprzętu audio jest zgodny z danymi technicznymi monitora. □ Czy poziom sygnału wyjściowego audio ze sprzętu audio jest zgodny z danymi technicznymi monitora.

INFORMACJE NA TEMAT RECYKLINGU

Nie wyrzucaj swego monitora – przyczynisz się do lepszej ochrony środowiska. Odwiedź naszą witrynę: www.iiyama.com, aby uzyskać informacje o recyklingu monitorów.

DODATEK

Specyfikacje i wygląd produktów mogą ulec zmianie bez wcześniejjszego zawiadomienia.

DANE TECHNICZNE : G-MASTER GB2470HSU

Kategoria 24"
Panel LCD	Technologia paneli Fast IPS
	Rozmiar Przekątna: 60,5 cm / 23,8"
	Wielkość plamki 0,275 mm	w poziomie × 0,275 mm w pionie
	Jasność	250cd/m2 (Typowa), 175cd/m2 (Domyślne / Oszczędność energii)
	Współczynnik kontrastu	1100 : 1 (Typowe), funkcja Kontrast podwyższony dostępna
	Kąt widzenia	W prawo / w lewo : 89° każdy, w górę / w dół : 89° każdy (Typowy)
	MPRT 0,8ms
Liczba wyświetlanych kolorów Około 16,7 m
Częstotliwość synchronizacji		HDMI: Poziomej: 15,0-170,0 kHz, Pionowej: 48-144 HzDisplayPort: Poziomej: 15,0-195,0 kHz, Pionowej: 48-165 Hz
Natywna rozdzielczość 1920 × 1080, 2,1 megapikseli
Maks. obsługiwana rozdzielczość		HDMI: 1920 × 1080, 144 HzDisplayPort: 1920 × 1080, 165 Hz
Złącze sygnału wejściowego HDMI × 1, DisplayPort × 1
Sygnał wejściowy wizji HDMI, DisplayPort
Standard USB USB2,0 (DC5V, 500mA)
Ilość portów USB Typ portu		1 Upstream : Seria B2 Downstream : Seria A
Gniazdo słuchawkowa Gniazdo ø 3,5 mm typu mini jack (Stereo)
Głośniki 2W × 2 (Głośniki stereo)
Maks. rozmiar ekranu Szer. 527,0 mm × wys. 296,5 mm / szer. 20,7" × 11,7" wys
Źródło zasilania		Źródło prądu przemiennego o napięciu 100-240 V, 50/60 Hz, 1,5 A
Zużycie energii*		20W (Typowe)Tryb czuwania: maksymalnie 0,5WTryb wyłączenia: maksymalnie 0,3W
Wymiary / waga netto		539,5 × 395,0 - 525,0 × 256,0 mm / 21,2 × 15,6 - 20,7 × 10,1"(Szer.×Wys.×Głęb.), 4,4kg / 9,7lbs
Kąt		Pochylenia: W tył: 18°, Do przodu: 3°Obrót: Zgodnie ze wskazówkami zegara / Przeciwnie do ruchu wskazówek zegara: 90° każdy
Warunki środowiska		Podczas pracy: Temperatura 5 do 35°C / 41 do 95°FWilgotność 10 do 80% (Bez kondensacjipy wodnej)Składowanie: Temperatura -20 do 60°C / -4 do 140°FWilgotność 5 do 85% (Bez kondensacjipy wodnej)
Certyfikaty		CE, UKCA, TÜV-Bauart, EAC, VCCI, PSE

INFO \* Gdy urządzenia USB nie są podłączone.

Kategoria 24"
Panel LCD	Technologia paneli Fast IPS
	Rozmiar Przekątna: 60,5 cm / 23,8"
	Wielkość plamki 0,275 mm w poziomie × 0,275 mm w pionie
	Jasność	250cd/m2 (Typowa), 175cd/m2 (Domyślne / Oszczędność energii)
	Współczynnik kontrastu	1100 : 1 (Typowe), funkcja Kontrast podwyższony dostępna
	Kąt widzenia	W prawo / w lewo : 89° każdy, w górę / w dół : 89° każdy (Typowy)
	MPRT 0,8ms
Liczba wyświetlanych kolorów Około 16,7 m
Częstotliwość synchronizacji		HDMI: Poziomej: 15,0-170,0 kHz, Pionowej: 48-144 HzDisplayPort: Poziomej: 15,0-195,0 kHz, Pionowej: 48-165 Hz
Natywna rozdzielczość 1920 × 1080, 2,1 megapikseli
Maks. obsługiwana rozdzielczość		HDMI: 1920 × 1080, 144 HzDisplayPort: 1920 × 1080, 165 Hz
Złącze sygnału wejściowego HDMI × 1, DisplayPort × 1
Sygnał wejściowy wizji HDMI, DisplayPort
Standard USB USB2,0 (DC5V, 500mA)
Ilość portów USB Typ portu		1 Upstream : Seria B2 Downstream : Seria A
Gniazdo słuchawkowa Gniazdo ø		3,5 mm typu mini jack (Stereo)
Głośniki 2W × 2 (Głośniki stereo)
Maks. rozmiar ekranu Szer. 527,0		mm × wys. 296,5 mm / szer. 20,7" × 11,7" wys
Źródło zasilania		Źródło prądu przemiennego o napięciu 100-240 V, 50/60 Hz, 1,5 A
Zużycie energii*		20W (Typowe)Tryb czuwania: maksymalnie 0,5WTryb wyłączenia: maksymalnie 0,3W
Wymiary / waga netto		539,5 × 415,0 × 187,5 mm / 21,2 × 16,3 × 7,4" (Szer.×Wys.×Głęb.)3,2kg / 7,1lbs
Kąt pochylenia Pochylenia: W tyl: 21,5°, Do przodu: 3,5°
Warunki środowiska		Podczas pracy: Temperatura Wilgotność 5 do 35°C / 41 do 95°F10 do 80% (Bez kondensacjipary wodnej)Składowanie: Temperatura Wilgotność -20 do 60°C / -4 do 140°F5 do 85% (Bez kondensacjipary wodnej)
Certyfikaty		CE, UKCA, TÜV-Bauart, EAC, VCCI, PSE

INFO \* Gdy urządzenia USB nie są podłączone.

Kategoria 27"
Panel LCD	Technologia paneli Fast IPS
	Rozmiar Przekątna: 68,6 cm / 27,0"
	Wielkość plamki 0,311 mm	w poziomie × 0,311 mm w pionie
	Jasność	250cd/m2 (Typowa), 175cd/m2 (Domyślne / Oszczędność energii)
	Współczynnik kontrastu	1100 : 1 (Typowe), funkcja Kontrast podwyższony dostępna
	Kąt widzenia	W prawo / w lewo : 89° każdy, w górę / w dół : 89° każdy (Typowy)
	MPRT 0,8ms
Liczba wyświetlanych kolorów Około 16,7 m
Częstotliwość synchronizacji		HDMI: Poziomej: 15,0-170,0 kHz, Pionowej: 48-144 HzDisplayPort: Poziomej: 15,0-195,0 kHz, Pionowej: 48-165 Hz
Natywna rozdzielczość 1920 × 1080, 2,1 megapikseli
Maks. obsługiwana rozdzielczość		HDMI: 1920 × 1080, 144 HzDisplayPort: 1920 × 1080, 165 Hz
Złącze sygnału wejściowego HDMI × 1, DisplayPort × 1
Sygnał wejściowy wizji HDMI, DisplayPort
Standard USB USB2,0 (DC5V, 500mA)
Ilość portów USB Typ portu		1 Upstream : Seria B2 Downstream : Seria A
Gniazdo słuchawkowa Gniazdo ø 3,5 mm typu mini jack (Stereo)
Głośniki 2W × 2 (Głośniki stereo)
Maks. rozmiar ekranu Szer. 598,0 mm × wys. 336,5 mm / szer. 23,5" × 13,2" wys
Źródło zasilania		Źródło prądu przemiennego o napięciu 100-240 V, 50/60 Hz, 1,5 A
Zużycie energii*		22W (Typowe)Tryb czuwania: maksymalnie 0,5WTryb wyłączenia: maksymalnie 0,3W
Wymiary / waga netto		612,5 × 416,0 - 546,0 × 256,0 mm / 24,1 × 16,4 - 21,5 × 10,1"(Szer.×Wys.×Głęb.), 5,2kg / 11,5lbs
Kąt		Pochylenia: W tył: 18°, Do przodu: 3°Obrót: Zgodnie ze wskazówkami zegara / Przeciwnie do ruchu wskazówek zegara: 90° każdy
Warunki środowiska		Podczas pracy: Temperatura Wilgotność 5 do 35°C / 41 do 95°F10 do 80% (Bez kondensacjipy wodnej)Składowanie: Temperatura Wilgotność -20 do 60°C / -4 do 140°F5 do 85% (Bez kondensacjipy wodnej)
Certyfikaty		CE, UKCA, TÜV-Bauart, EAC, VCCI, PSE

INFO \* Gdy urządzenia USB nie są podłączone.

Kategoria 27"
Panel LCD	Technologia paneli Fast IPS
	Rozmiar Przekątna: 68,6 cm / 27,0"
	Wielkość plamki 0,311 mm w poziomie × 0,311 mm w pionie
	Jasność	250cd/m2 (Typowa), 175cd/m2 (Domyślne / Oszczędność energii)
	Współczynnik kontrastu	1100 : 1 (Typowe), funkcja Kontrast podwyższony dostępna
	Kąt widzenia	W prawo / w lewo : 89° każdy, w górę / w dół : 89° każdy (Typowy)
	MPRT 0,8ms
Liczba wyświetlanych kolorów Około 16,7 m
Częstotliwość synchronizacji		HDMI: Poziomej: 15,0-170,0 kHz, Pionowej: 48-144 HzDisplayPort: Poziomej: 15,0-195,0 kHz, Pionowej: 48-165 Hz
Natywna rozdzielczość 1920 × 1080, 2,1 megapikseli
Maks. obsługiwana rozdzielczość		HDMI: 1920 × 1080, 144 HzDisplayPort: 1920 × 1080, 165 Hz
Złącze sygnału wejściowego HDMI × 1, DisplayPort × 1
Sygnał wejściowy wizji HDMI, DisplayPort
Standard USB USB2,0 (DC5V, 500mA)
Ilość portów USB Typ portu		1 Upstream : Seria B2 Downstream : Seria A
Gniazdo słuchawkowa Gniazdo ø		3,5 mm typu mini jack (Stereo)
Głośniki 2W × 2 (Głośniki stereo)
Maks. rozmiar ekranu Szer. 598,0		mm × wys. 336,5 mm / szer. 23,5" × 13,2" wys
Źródło zasilania		Źródło prądu przemiennego o napięciu 100-240 V, 50/60 Hz, 1,5 A
Zużycie energii*		22W (Typowe)Tryb czuwania: maksymalnie 0,5WTryb wyłączenia: maksymalnie 0,3W
Wymiary / waga netto		612,5 × 435,5 × 187,5 mm / 24,1 × 17,1 × 7,4" (Szer.×Wys.×Głęb.)4,0kg / 8,8lbs
Kąt pochylenia Pochylenia: W tył: 21,5°, Do przodu: 3,5°
Warunki środowiska		Podczas pracy: Temperatura Wilgotność 5 do 35°C / 41 do 95°F10 do 80% (Bez kondensacjipary wodnej)Składowanie: Temperatura Wilgotność -20 do 60°C / -4 do 140°F5 do 85% (Bez kondensacjipary wodnej)
Certyfikaty		CE, UKCA, TÜV-Bauart, EAC, VCCI, PSE

INFO \* Gdy urządzenia USB nie są podłączone.

WYMIARY : G-MASTER GB2470HSU


539,5mm / 21,2" 534,0mm / 21,0" 303,0mm / 11,9" 323,0mm / 12,7"


45,5mm / 1,8" 395.0mm / 15.6" (525.0mm / 20.7") 407.5mm / 16.0"


480,0mm / 18,9" 256,0mm / 10,1"


568,5mm / 22,4" (633,5mm / 24,9")

( ) : w nawiasach podano wartości maksymalne

WYMIARY : G-MASTER G2470HSU


539.5mm / 21.2" 534.0mm / 21.0" 303.0mm / 11.9" 323.0mm / 12.7"


45,5mm / 1,8" 154,0mm / 6,1" 415,0mm / 16,3"


374.0mm / 14.7" 187.5mm / 7.4"

WYMIARY : G-MASTER GB2770HSU


612,5mm / 24,1" 606,0mm / 23,9" 343,0mm / 13,5" 367,0mm / 14,4"


45,5mm / 1,8" 407.5mm / 16,0" 416,0mm / 16,4" (546,0mm / 21,5")


480,0mm / 18,9" 256,0mm / 10,1"


640,0mm / 25,2" (670,0mm / 26,4')

( ) : w nawiasach podano wartości maksymalne

WYMIARY : G-MASTER G2770HSU


612,5mm / 24,1" 606,0mm / 23,9" 343,0mm / 13,5" 367,0 / 14,4"


45,5mm / 1,8" 154.0mm / 6,1" 435,5mm / 17,1"


374.0mm / 14,7" 187.5mm / 7,4"

SYNCHRONIZACJA

Tryb wideo	Częstotliwość pozioma	Częstotliwość pionowa	Częstotliwość pasma wizyjnego
800 × 600	37,879kHz 60,	317Hz 40,000MHz
	46,875kHz 75,	000Hz 49,500MHz
1024 × 768	48,363kHz 60,	004Hz 65,000MHz
	60,023kHz 75,	029Hz 78,750MHz
1280 × 1024	63,981kHz	60,020Hz 108	000MHz
	79,976kHz 75,	025Hz 135,000MHz
1680 × 1050 65,	290kHz 60,000Hz	146,250MHz
1920 × 1080	67,500kHz	60,000Hz	148,500MHz
	137,143kHz 11	9,880Hz 247,286MHz
	166,442kHz 14	4,000Hz 332,880MHz
	192,692kHz 16	5,000Hz 385,380MHz *

INFO

\* Tylko dla wejścia DisplayPort.
