Typ produktu	Monitor LCD
Przekątna ekranu	27 cali (68.6 cm)
Rozdzielczość	1920 x 1080 (Full HD)
Typ matrycy	IPS
Czas reakcji	4 ms
Częstotliwość odświeżania	75 Hz
Jasność	250 cd/m²
Kontrast	1000:1 statyczny
Kąty widzenia	178° / 178°
Złącza	HDMI, DisplayPort, DVI, VGA, USB Hub
Głośniki	2 x 2W
Pobór mocy	typowo 25W, standby <0.5W
Wymiary (z podstawą)	615 x 445 x 230 mm
Waga	ok. 5.5 kg
Funkcje	Flicker Free, Blue Light Reducer, regulacja wysokości, obrót, pivot
Zgodność z VESA	100x100 mm
Kolor	czarny
Certyfikaty	CE, TÜV, Energy Star

Często zadawane pytania - ProLite B2791HSU IIYAMA

Jak wyregulować jasność i kontrast?

Aby wyregulować jasność i kontrast, naciśnij przycisk Menu na monitorze, przejdź do ustawień obrazu i użyj suwaków. Zalecane ustawienia: jasność 50%, kontrast 70% dla typowego pomieszczenia.

Czy monitor ma wbudowane głośniki?

Tak, monitor wyposażony jest w wbudowane głośniki o mocy 2x2W. Aby z nich korzystać, podłącz źródło przez HDMI lub DisplayPort.

Jak włączyć filtr światła niebieskiego?

Filtr światła niebieskiego (Blue Light Reducer) można włączyć w menu OSD. Przejdź do ustawień obrazu i wybierz tryb 'Niebieski filtr' lub ustaw poziom redukcji.

Jak zamontować monitor na ramieniu VESA?

Monitor obsługuje standard VESA 100x100 mm. Aby zamontować, usuń podstawkę, przymocuj uchwyt do otworów montażowych i dokręć śruby.

Jakie są zalecane ustawienia dla oczu?

Zalecane ustawienia: użyj trybu Flicker Free, włącz Blue Light Reducer na poziomie 30-50%, ustaw jasność na 40-60% i kontrast na 60-80%.

Co zrobić, gdy monitor nie wyświetla obrazu?

Sprawdź połączenia kabla sygnałowego i zasilania. Upewnij się, że monitor jest włączony (dioda świeci). Jeśli brak obrazu, spróbuj zresetować ustawienia fabryczne.

Jak zaktualizować sterowniki?

Sterowniki do monitora można pobrać ze strony iiyama.com. Wyszukaj model ProLite B2791HSU i pobierz najnowsze sterowniki dla swojego systemu operacyjnego.

Czy monitor obsługuje technologię FreeSync?

Tak, monitor obsługuje AMD FreeSync przez HDMI i DisplayPort. Włącz funkcję w menu OSD, aby zsynchronizować częstotliwość odświeżania z kartą graficzną.

Jak podłączyć słuchawki?

Monitor posiada gniazdo słuchawkowe 3.5 mm z boku. Podłącz słuchawki, a dźwięk zostanie przekierowany z wbudowanych głośników.

Jak sprawdzić wersję oprogramowania?

Wejdź w menu OSD, przejdź do zakładki 'Informacje' lub 'Ustawienia systemowe'. Wyświetlona zostanie wersja firmware. Można ją zaktualizować przez port USB.

INSTRUKCJA OBSŁUGI ProLite B2791HSU IIYAMA

Bardzo dziękujemy za wybranie monitora LCD firmy iiyama.

Zalecamy, abyś poświęcił kilka minut i dokładnie przeczytał tę krótką, lecz wyczerpującą instrukcję, zanim zainstalujesz i włączysz monitor.

Przechowuj tę instrukcję w bezpiecznym miejscu do wykorzystania w przyszłości.

POLSKI

DEKLARACJA ZGODNOŚCI Z WYMAGANIAMI OZNAKOWANIA CE

Niniejszy monitor LCD jest zgodny z wymaganiami następujących Dyrektyw WE/UE: 2014/30/UE "Dyrektywa EMC", 2014/35/UE "Dyrektywa niskiego napięcia", 2009/125/WE "Dyrektywa ErP" i 2011/65/UE "Dyrektywa RoHS".

Wymogi dotyczące odporności na zakłócanie spełniane są w przypadku użytkowania urządzenia w budynkach mieszkalnych, biurowych i rzemieślniczych, a także małych zakładach, zarówno wewnątrz budynków, jak i poza nimi. Wszystkie miejsca użytkowania urządzenia charakteryzują się dostępem do publicznej sieci zasilania niskim napięciem.

Zalecamy recykling starego sprzętu. Wszelkie informacje na ten temat można znaleźć klikając link Poland na międzynarodowej stronie internetowej firmy iiyama pod adresem http://www.iiyama.com

■ Rezerwujemy sobie prawo do zmiany danych technicznych bez uprzedzenia.
■ Wszystkie znaki towarowe używane w tej instrukcji obsługi stanowią własność ich odpowiednich właścicieli.
■ Jako partner ENERGY STAR ^® , firma iiyama potwierdza, że niniejsze urządzenie spełnia wytyczne ENERGY STAR ^® dotyczące wydajności energetycznej.
Ten produkt kwalifikuje się do oznaczenia ENERGY STAR ^® w opcji ustawień fabrycznych i jest to ustawienie, w którym zostaje osiągnięta oszczędność energii. Zmiana fabrycznych ustawień obrazu lub włączenie innych funkcji zwiększy zużycie energii, które może przekroczyć limity niezbędne do zakwalifikowania się do oznaczenia ENERGY STAR ^® .
■ Terminy HDMI, HDMI High Definition Multimedia Interface oraz logo HDMI są znakami towarowymi lub zarejestrowanymi znakami towarowymi HDMI Licensing Administrator, Inc. w Stanach Zjednoczonych i innych krajach.
■ Numer rejestracyjny w systemie EPREL B2791HSU-B1 C : 361952, E2791HSU-B1 : 405448

SPIS TREŚCI

Gdy zauważysz jakiekolwiek nienormalne zjawiska, takie jak dym, dziwne dźwięki lub opary, odłącz monitor i natychmiast skontaktuj się z centrum serwisowym firmy iiyama. Dalsze używanie monitora może być niebezpieczne i spowodować pożar lub porażenie prądem elektrycznym.

NIGDY NIE ZDEJMUJ OBUDOWY

Wewnątrz monitora znajdują się obwody wysokiego napięcia. Zdjęcie obudowy może narazić na niebezpieczeństwo pożaru lub porażenia prądem elektrycznym.

NIE WKŁADAJ ŻADNYCH PRZEDMIOTÓW DO MONITORA

Nie dopuszczaj do sytuacji, aby we wnętrzu monitora znalazły się jakiekolwiek ciała stałe lub płyny, na przykład woda. W razie takiego zdarzenia, natychmiast odłącz monitor i skontaktuj się ze swym dostawcą lub z centrum serwisowym firmy iiyama. Używanie monitora z jakimikolwiek obcymi obiektami wewnątrz może spowodować pożar, porażenie prądem elektrycznym lub uszkodzenie.

USTAW MONITOR NA PŁASKIEJ, STABILNEJ POWIERZCHNI

Monitor może spowodować obrażenia ciała w razie upadku lub upuszczenia.

NIE UŻYWAJ MONITORA W POBLIŻU WODY

Nie używaj monitora w miejscach, gdzie mogłoby dojść do spryskania lub obliania monitora wodą, ponieważ mogłoby to spowodować pożar lub porażenie prądem elektrycznym.

MONITOR NALEŻY UŻY WAĆ PRZY OKREŚLONYM ZASILANIU

Zadbaj, aby monitor był używany tylko przy określonym zasilaniu energią elektryczną. Korzystanie z zasilania o niewłaściwym napięciu spowoduje nieprawidłowe działanie i może spowodować pożar lub porażenie prądem elektrycznym.

CHROŃ PRZEWODY

Nie rozciągaj, ani nie zginaj przewodu zasilającego, ani przewodu sygnałowego. Nie kładź monitora, ani żadnych innych ciężkich przedmiotów na przewodach. W przypadku uszkodzenia, przewody mogą spowodować pożar lub porażenie prądem elektrycznym.

NIEKORZYSTNE WARUNKI POGODOWE

Zaleca się nie używać monitora w czasie silnej burzy z wyładowaniami, ponieważ ustawiczne zaniki zasilania mogą spowodować nieprawidłowe działanie. Zaleca się także nie dotykać wtyczki w takich okolicznościach, ponieważ mogłoby to spowodować porażenie prądem elektrycznym.

UWAGA

MIEJSCE USTAWIENIA MONITORA

Nie ustawiaj monitora w miejscach, gdzie mogą wystąpić nagłe zmiany temperatury lub w przestrzeniach wilgotnych, zapylonych lub zadymionych, ponieważ mogłoby to spowodować pożar, porażenie prądem elektrycznym lub uszkodzenie. Należy również unikać takich miejsc, gdzie słońce świeci wprost na monitor.

NIE UMIESZCZAJ MONITORA W MIEJSCACH STWARZAJACYH ZAGROŻENIE

W przypadku ustawienia monitora w nieodpowiednim miejscu, monitor może przewrócić się i spowodować obrażenia ciała. Należy także zadbać, aby na monitorze nie były umieszczane żadne ciężkie przedmioty. Wszystkie przewody powinny być ułożone w taki sposób, aby dzieci nie mogły ich pociągać, co mogłoby spowodować obrażenia ciała.

UTRZYMUJ DOBRA WENTYLACJE

Monitor jest zaopatrzony w szczeliny wentylacyjne, aby chronić go przed przegrzaniem. Zasłonięcie tych szczelin może spowodować pożar. W celu zapewnienia odpowiedniego przepływu powietrza, monitor powinien być ustawiony w odległości przynajmniej 10cm (lub 4 cale) od jakichkolwiek ścian. Po usunięciu stopy, otwory wentylacyjne mogą zostać zasłonięte. Może to doprowadzić do przegrzania i spowodować uszkodzenia lub pożar. Należy zadbać o to żeby otwory wentylacyjne zawsze pozostawały odsłonięte. Ustawianie monitora na tylnej stronie, na boku lub do góry nogami, lub na dywanie albo innym miękkim materiale może także spowodować zagrożenie.

ODŁACZ PRZEWODY PRZED PRZESTAWIENIEM MONITORA

Przed przemieszczaniem monitora wyłącz zasilanie, odłącz abel zasilający od gniazdka oraz zadbaj o odłączenie przewodu sygnałowego. Jeżeli nie odłączysz tych przewodów, może dojść do pożaru lub porażenia prądem elektrycznym.

ODŁĄCZAJ PRZEWODY MONITORA

Gdy monitor ma nie być używany przez długi okres czasu, zaleca się pozostawienie monitora z odłączonymi przewodami.

PRZY ODŁĄCZANIU PRZEWODU CHWYTAJ WTYCZKĘ

Aby odłączyć zasilacz, kabel zasilający lub kabel sygnałowy, zawsze odłączaj je trzymając za wtyczkę. Nigdy nie ciągnij samego przewodu, ponieważ może to spowodować pożar lub porażenie prądem elektrycznym.

Wyjmowanie lub wkładanie wtyczki do gniazda wilgotnymi dłoniami może być przyczyną porażenia prądem elektrycznym.

UMIESZCZANIE MONITORA NA KOMPUTERZE

Upewnij się, czy komputer jest wystarczająco wytrzymały, aby utrzymać masę monitora, ponieważ w przeciwnym razie może dojść do uszkodzenia komputera.

UWAGA NA RECE I PALCE!

■ Zachowaj ostrożność przy zmianie kąta ustawienia monitora, aby nie przygnieść sobie palców albo dłoni.
■ Zachowaj ostrożność, by nie przytrzasnąć palców w czasie regulacji wysokości stopki i kąta nachylenia. (Tylko w przypadku monitorów z regulacją wysokości.)

UWAGA ODNOŚNIE UŻYTKOWANIA 24/7

Monitor nie został zaprojektowany do użytku 24/7 w dowolnym środowisku.

UWAGA DOTYCZĄCA MONTAŻU NA ŚCIANIE

Ten produkt nie jest przeznaczony do zastosowań digital signage (elektronicznych nośników reklamowych), takich jak montaż na ścianie.

INNE ZALECENIA

ZALECENIA DOTYCZĄCE ERGONOMII

W celu wyeliminowania zmęczenia oczu nie używaj monitora ustawionego na jasnym tle lub w ciemnym pomieszczeniu. Aby zapewnić optymalne warunki oglądania, monitor powinien być ustawiony na wysokości tuż poniżej poziomu oczu i w odległości 40-60 cm (16-24 cali) od oczu. Kiedy używa się monitora przez długi okres czasu, zalecane jest przerywanie pracy co godzinę na dziesięć minut, ponieważ ciągłe patrzenie na ekran może spowodować przemęczenie wzroku.

SPECJALNE UWAGI NA TEMAT MONITORÓW LCD

Przedstawione poniżej objawy są zjawiskami normalnymi w przypadku monitorów LCD i nie wskazują problemu.

INFO

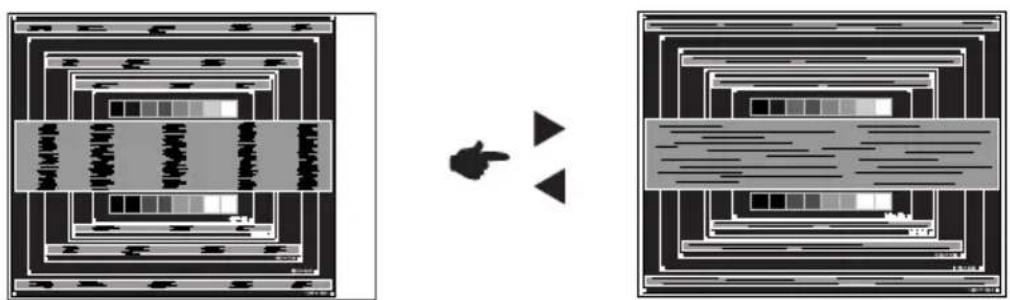

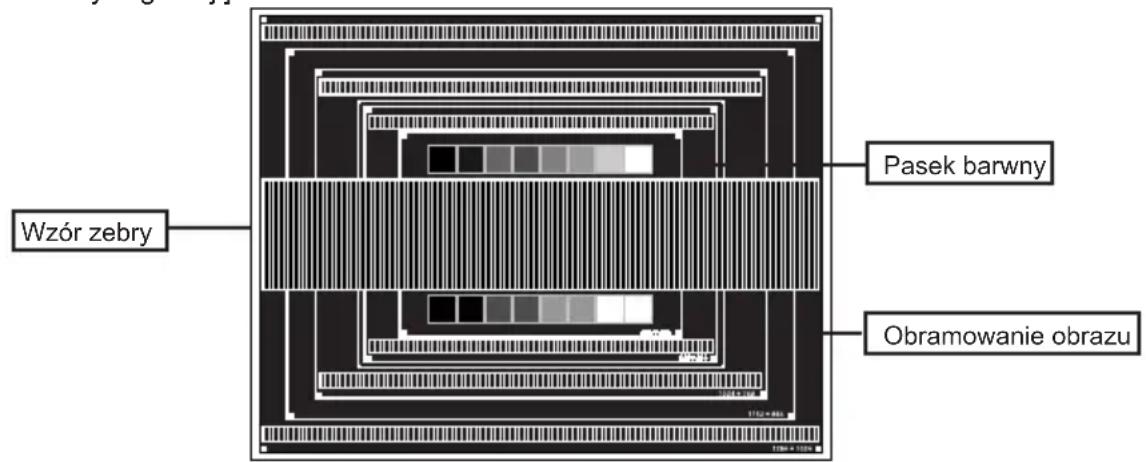

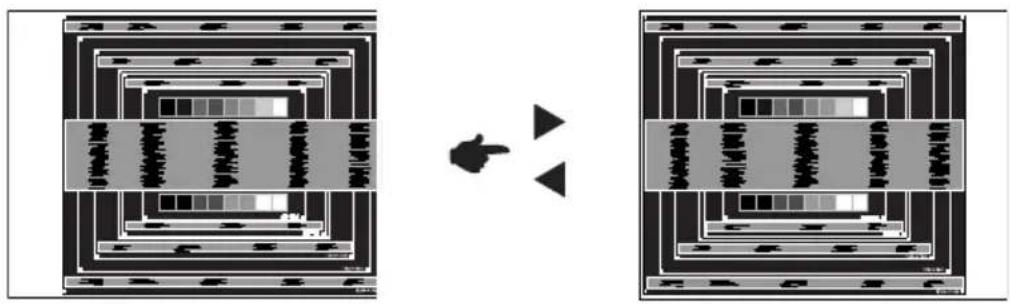

■ Przy pierwszym włączeniu monitora LCD, obraz może nie być dopasowany do obszaru wyświetlania ze względu na typ używanego komputera. W takim przypadku należy ustawić obraz we właściwym położeniu.
■ W zależności od używanego wzoru na pulpicie, możesz stwierdzić niewielką nierównomierność jasności ekranu.
■ Ze względu na właściwości ekranu LCD, po przełączeniu wyświetlanego obrazu może utrzymywać się powidok poprzedniego ekranu, jeśli ten sam obraz był wyświetlany przez kilka godzin. W takim przypadku, dzięki zmianie obrazu lub wyłączeniu zasilania na kilka godzin następuje powolna regeneracja ekranu.

OBSŁUGA KLIENTA

INFO

■ Gdy musisz zwrócić swoje urządzenie do naprawy, a oryginalne opakowanie zostało wyrzucone, prosimy o skontaktowanie się ze swym dostawcą lub z centrum serwisowym firmy iiyama w celu uzyskania porady lub zastępczego opakowania.

CZYSZCZENIE

OSTRZEŻENIE

Jeśli podczas czyszczenia monitora dojdzie do wpadnięcia jakichkolwiek materiałów lub rozlania na monitor takich płynów jak woda, natychmiast odłącz kabel zasilający i skontaktuj się ze swym dostawcą lub z centrum serwisowym firmy iiyama.

UWAGA

■ Przed rozpoczęciem czyszczenia monitora, należy ze względów bezpieczeństwa wyłączyć zasilanie i odłączyć przewody monitora.

INFO

■ W celu ochrony panelu wyświetlacza LCD nie używaj twardych przedmiotów, aby nie doszło do zarysowania lub zatarcia ekranu.

■ Nigdy nie stosuj żadnego z wymienionych poniżej silnych rozpuszczalników. Powodują one uszkodzenia obudowy i ekranu LCD.

Rozcieńczalnik

Środki do czyszczenia w aerozolu

Czysta benzyna

Wosk

Środki czyszczące o działaniu ściernym

Rozpuszczalniki kwasowe lub zasadowe

■ Skutkiem pozostawania obudowy przez długi okres czasu w zetknięciu z jakimikolwiek produktami z gumy lub tworzyw sztucznych może być degeneracja lub odbarwienie materiału obudowy.

OBUDOWA Plamy można usuwać za pomocą ściereczki lekko zwilżonej roztworem łagodnego detergentu. Następnie należy wytrzeć obudowę miękką suchą szmatką.

EKRAN

Zaleca się okresowe czyszczenie za pomocą miękkiej, suchej szmatki.

LCD

Nie należy używać papierowych chusteczek higienicznych, ponieważ mogą one powodować uszkodzenia ekranu LCD.

ZANIM URUCHOMISZ MONITOR

WŁAŚCIWOŚCI

Obstuguje rozdzielczości do 1920 × 1080
Wysoki kontrast 1000:1 (typowy), dostępna funkcja Adv. Contrast / Jasność 300 cd/m² (typowy)
◆ Szybki czas reakcji 1 ms (gray - gray)
Współpracuje z technologią AMD Radeon FreeSync™ (przez wejścia HDMI/DisplayPort)
Flicker-free
◆ Redukcja niebieskiego światła
◆ Cyfrowe wygładzanie znaków
◆ Automatyczna konfiguracja
Głośniki Stereo 2 x 2W

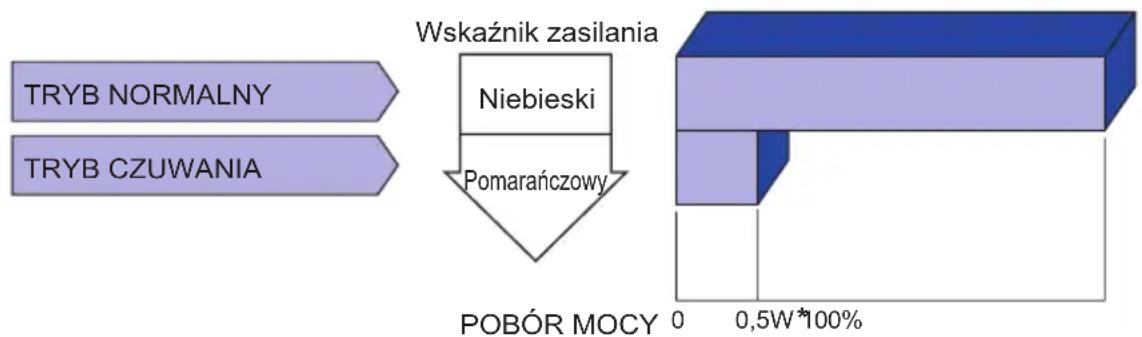

◆ Funkcja czuwania (zgodność ze standardem ENERGY STAR® i VESA DPMS)
Zgodność ze standardem zamocowania VESA (100mm×100mm)
◆ Miejsce na blokadę zabezpieczającą

KONTROLA ZAWARTOŚCI OPAKOWANIA

Wraz z monitorem LCD dostarczane są wymienione poniżej akcesoria. Sprawdź, czy znajdują się one w opakowaniu. Jeżeli brakuje któregoś z poniższych elementów lub jest on uszkodzony, należy powiadomić o tym sprzedawcę lub najbliższego przedstawiciela firmy iiyama.

■ Kabel zasilający*1

■ Kabel HDMI

■ Kabel USB

■ Podstawa stopki ze śrubą

■ Ramię stopki*²

■ Uchwytu Kablowego ^*2

■ Instrukcja bezpieczeństwa

■ Skrócona instrukcja obsługi

UWAGA

*1 Parametry znamionowe przewodu zasilającego dla obszarów, gdzie stosowane jest napięcie 120V w sieci, wynoszą 10A/125V. Jeżeli korzystasz z zasilania o wyższych parametrach znamionowych niż podane powyżej, musi być stosowany kabel zasilający o parametrach znamionowych 10A/250V. Pamiętaj, iż używanie nieoryginalnego kabla zasilającego skutkuje utratą wszelkich praw gwarancyjnych. Konieczne jest używanie zatwierdzonego kabel zasilającego o specyfikacji równej lub lepszej od H05VVF, 3G, 0.75mm².

^*2 Tylko dla ProLite E2791HSU.

INSTALACJA

OSTRZEŻENIE

■ Przed instalacją upewnij się, że ściana, suficie lub ramię pulpitu wytrzyma cieżar monitora i mocowania.

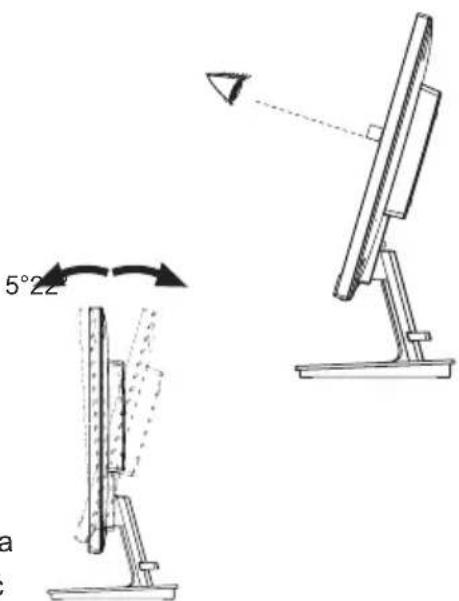

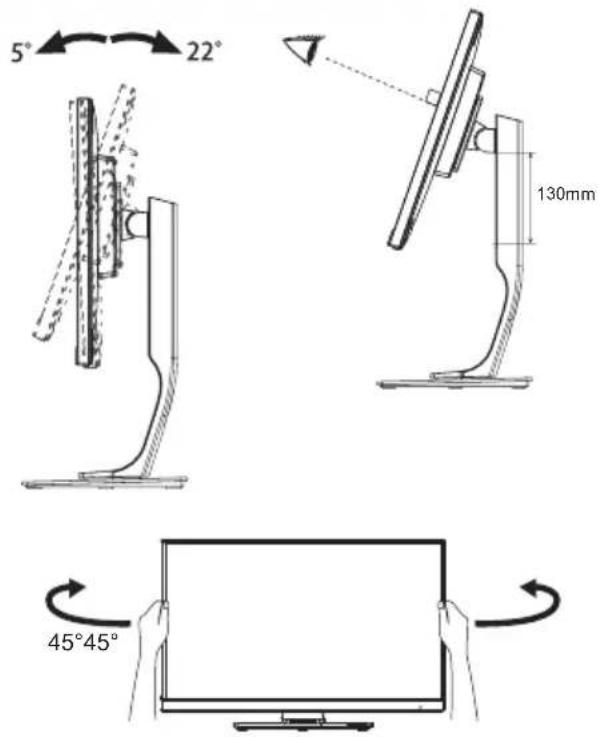

■ Zakres regulacji kąta : do 22° w tył i 5° do przodu

5° 22°

< RAMIĘ WYŚWIETLACZA LUB RAMIĘ STOJAKA NA BIURKO >

OSTRZEŻENIE

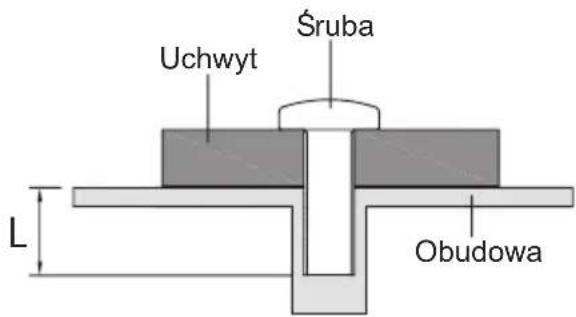

Aby zamocować monitor, biorąc pod uwagę grubość stopnia montażowego, w przypadku korzystania z ramienia wyświetlacza lub stojaka na biurko, należy dokręcić śruby M4 (4 szt.) z podkładką, których długość „L” wynosi 7 mm. Użycie dłuższej śruby może spowodować porażenie prądem lub uszkodzenie sprzętu w wyniku zetknięcia się śruby z częściami elektrycznymi wewnątrz monitora.

Uchwyt Śruba L Obudowa

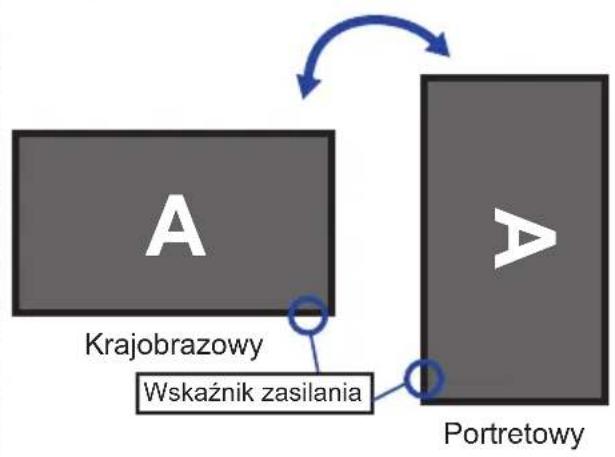

< OBRÓT OBRAZU >

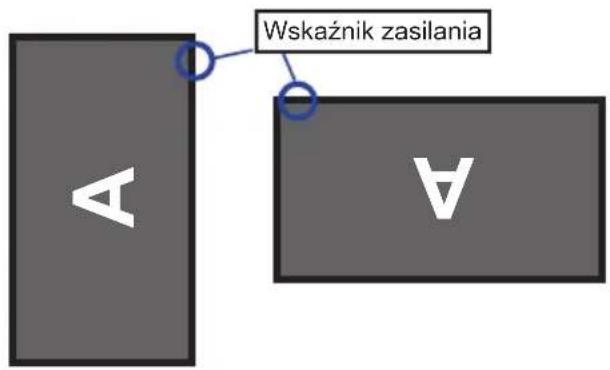

• ProLite B2791HSU

Zestaw dotykowy jest przystosowany do wyświetlania obrazu zarówno w trybie krajobrazowym jak i portretowym.

Aby odpowiednio obrócić równieże zawartość całego ekranu, potrzebne jest odpowiednie oprogramowanie.

Dostępny
    linkStyle 0 stroke:#000,stroke-width:2px
    linkStyle 1 stroke:#000,stroke-width:2px
    linkStyle 2 stroke:#000,stroke-width:2px
    linkStyle 3 stroke:#000,stroke-width:2px
    linkStyle 4 stroke:#000,stroke-width:2px

Niedostępny

Wskaźnik zasilania A V

Z Stojak:

UWAGA

■ Ustaw maksymalną wysokość panelu LCD przed obrotem panelu.
■ Próba obracania panelu siłą bez regulacji wysokości stojaka może spowodować uszkodzenie panelu lub stojaka.

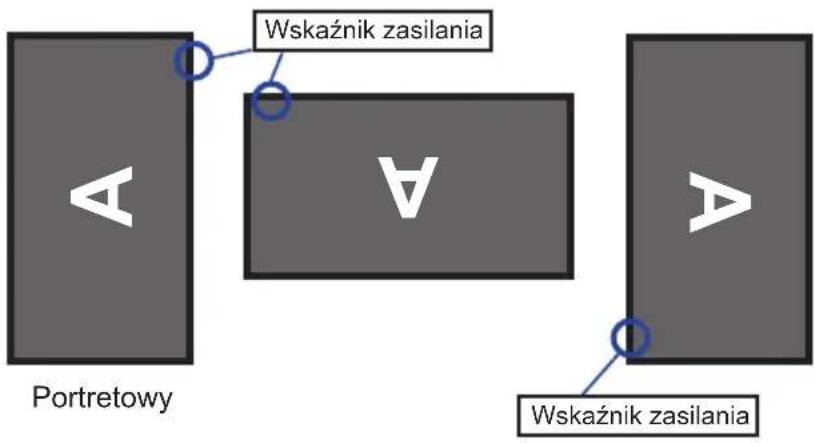

• ProLite E2791HSU

Zaprojektowany, do używania w trybie poziomym.

Dostępny

A Krajobrazowy Wskaźnik zasilania

Niedostępny

Wskaźnik zasilania Portretowy Wskaźnik zasilania

MONTAŻ I DEMONTAŻ STOPKI : ProLite B2791HSU

UWAGA

■ Umieścić monitor na stabilnej powierzchni. Monitor może spowodować obrażenia ciała lub uszkodzenia w razie upadku lub upuszczenia.
■ Nie narażaj monitora na większe wstrząsy, gdyż może to doprowadzić do jego uszkodzenia.
■ Przed zdemontowaniem lub zamontowaniem stojaka odłącz przewody monitora, aby uniknąć porażenia prądem elektrycznym lub uszkodzenia.

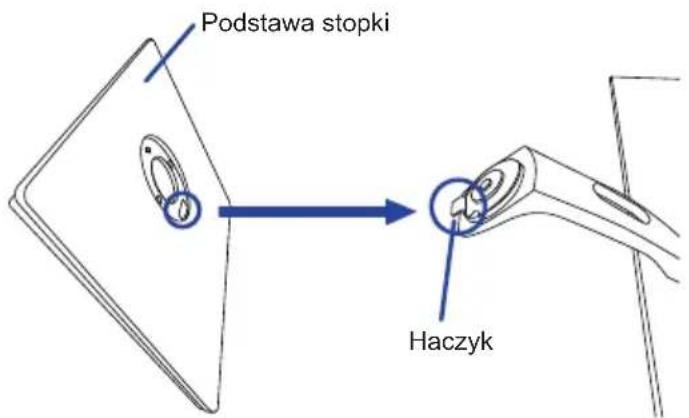

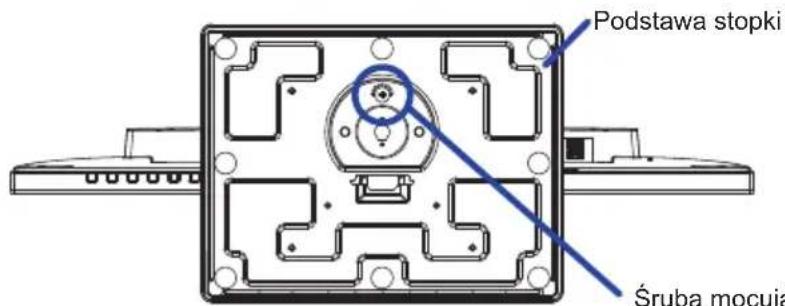

Podstawa stopki Haczyk

Podstawa stopki Śruba mocuja

Śruba mocująca podstawę i stopkę.

① Umieść kawałek miękkiego materiału na stole, by zabezpieczyć monitor przed zadrapaniem. Położ monitor płasko na stole przodem do dołu.
② Zamocuj stopę postępując zgodnie z rysunkiem pokazanym powyżej.
③ Użyj śruby dostarczonej z monitorem do przymocowania podstawy do stopki monitora.

① Umieść kawałek miękkiego materiału na stole, by zabezpieczyć monitor przed zadrapaniem. Położ monitor płasko na stole przodem do dołu.
② Poluzuj śrubę, aby wyjąć podstawę stopki z monitora.

\*

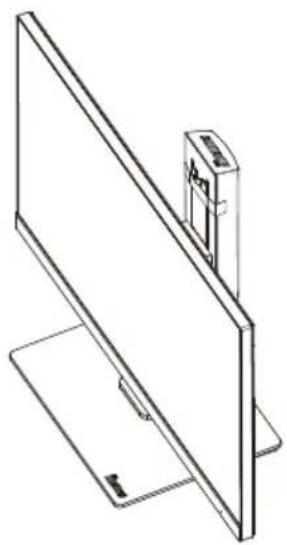

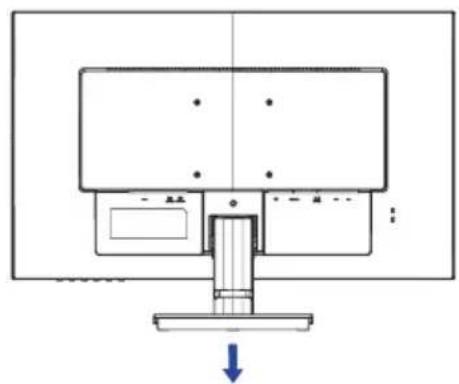

Ustaw monitor pionowo na płaskiej, stabilnej powierzchni.

1. Usuń taśmę.
2. Wciśnij głowicę monitora.
3. Usuń zamka.

■ Umieść monitor na stabilnej powierzchni. Monitor może spowodować obrażenia ciała lub uszkodzenia w razie upadku lub upuszczenia.
■ Nie narażaj monitora na większe wstrząsy, gdyż może to doprowadzić do jego uszkodzenia.
■ Przed zdemontowaniem lub zamontowaniem stojaka odłącz przewody monitora, aby uniknąć uszkodzeń lub porażenia prądem elektrycznym.

① Umieść kawałek miękkiego materiału na stole, by zabezpieczyć monitor przed zadrapaniem. Położ monitor płasko na stole przodem do dołu.
② Przytrzymaj monitor i zainstaluj stopkę. Dokręć ją przy pomocy dołączonej śrubki.
③ Przymocuj podstawę do stopki.
④ Użyj śruby dostarczonej z monitorem do przymocowania podstawy do stopki monitora.

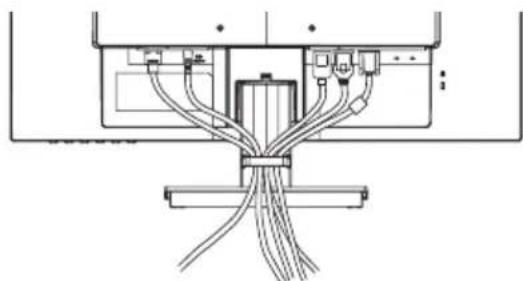

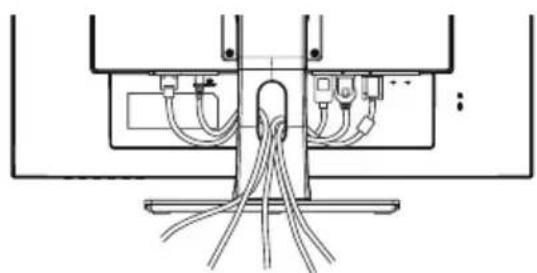

⑤ Nałóż Uchwytu Kablowego.

Śruba mocująca podstawę i stopkę.

COWANIA Srubka Ramię stopki Uchwytu Kablowego Podstawa stopki

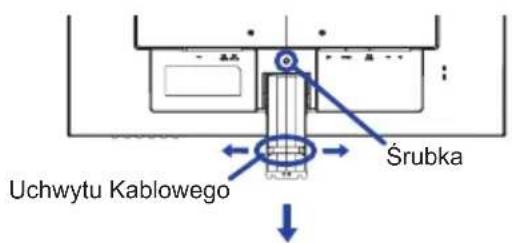

① Umieść kawałek miękkiego materiału na stole, by zabezpieczyć monitor przed zadrapaniem. Położ monitor płasko na stole przodem do dołu.
② Przytrzymaj wciśnięte wewnętrzne haczyki i usuń podstawę stopki.
③ Wyjmij śrubę aby móc odłączyć podstawę od stopki.
④ Pociągnij zaczep uchwytu kabla na zewnątrz i wyjąć go.

Uchwytu Kablowego Śrubka

Śruba mocująca podstawę i stopkę.

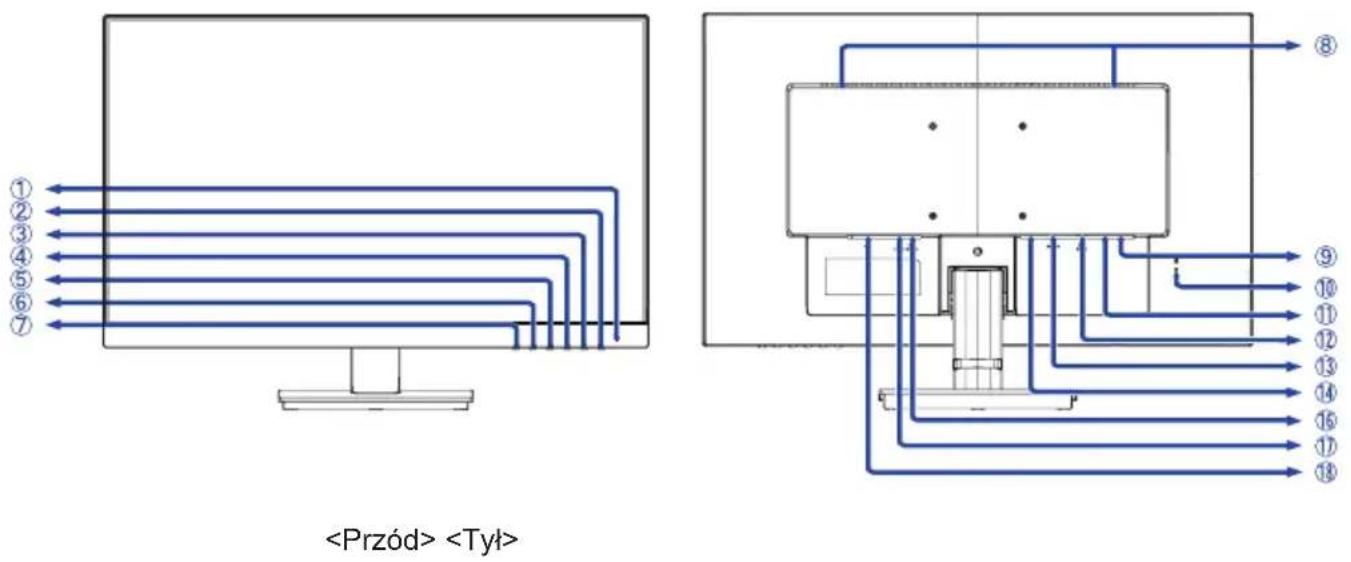

① Wskaźnik zasilania

INFO

ki: Normalne działanie

Pomarańczowy: Tryb czuwania

② Przełącznik zasilania (⏻)
③ Przycisk Menu / Select (ENTER)
④ Przycisk W górę / Głośność (▶)
⑤ Przycisk W dół / trybu ECO (◀)
⑥ Przycisk Wyjdź (EXIT)
⑦ Przycisk Wejście sygnału (INPUT)
⑧ Głośniki
⑨ Złącze USB-DOWN (, 5V, 500mA)
⑩ Miejsce na blokadę zabezpieczającą

INFO: odpowiedni kabel zabezpieczający z blokadą ochronisz monitor przed kradzieżą lub przestawieniem.

⑪ Złącze USB-UP (○)
⑫ Zącze VGA (D-SUB)
⑬ Złącze HDMI (HDMI)
⑭ Złącze DisplayPort (DP)
⑮ Otwór na kable
⑯ Gniazdo słuchawkowa (LINE OUT)
⑰ Złącze audio (LINE IN)
⑱ Gniazdo zasilania prądem przemiennym( ∼ : Prąd przemienny) (∼)

① Wskaźnik zasilania

INFO: Normalne działanie

Pomarańczowy: Tryb czuwania

② Przełącznik zasilania (⏻)
③ Przycisk Menu / Select (ENTER)
④ Przycisk W góre / Głośność (▶)
⑤ Przycisk W dół / trybu ECO (◀)
⑥ Przycisk Wyjdź (EXIT)
⑦ Przycisk Wejście sygnału (INPUT)
⑧ Głośniki
⑨ Złącze USB-DOWN (○, 5V, 500mA)
⑩ Miejsce na blokadę zabezpieczającą

MINFO: odpowiedni kabel zabezpieczający z blokadą ochronisz monitor przed kradzieżą lub przestawieniem.

⑪ Złącze USB-UP (○)
⑫ Złącze VGA (D-SUB)
⑬ Złącze HDMI (HDMI)
⑭ Złącze DisplayPort (DP)
⑯ Gniazdo słuchawkowa (LINE OUT)
⑰ Złącze audio (LINE IN)
⑱ Gniazdo zasilania prądem przemiennym( ∼ : Prąd przemienny) (∼)

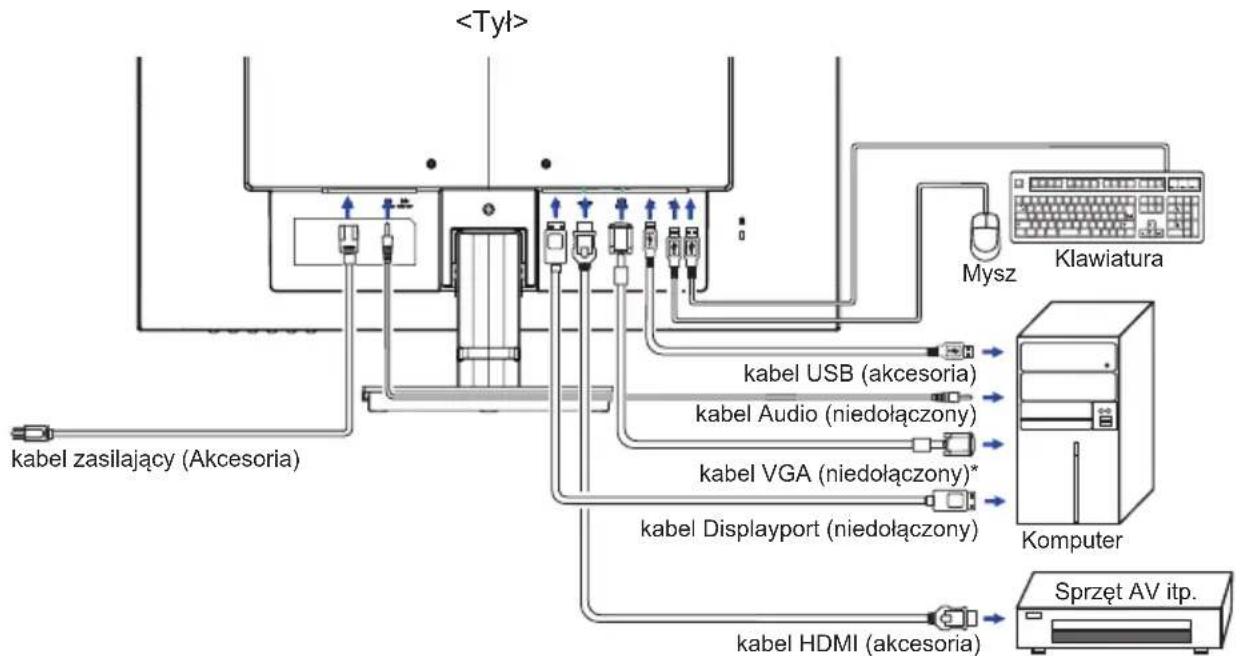

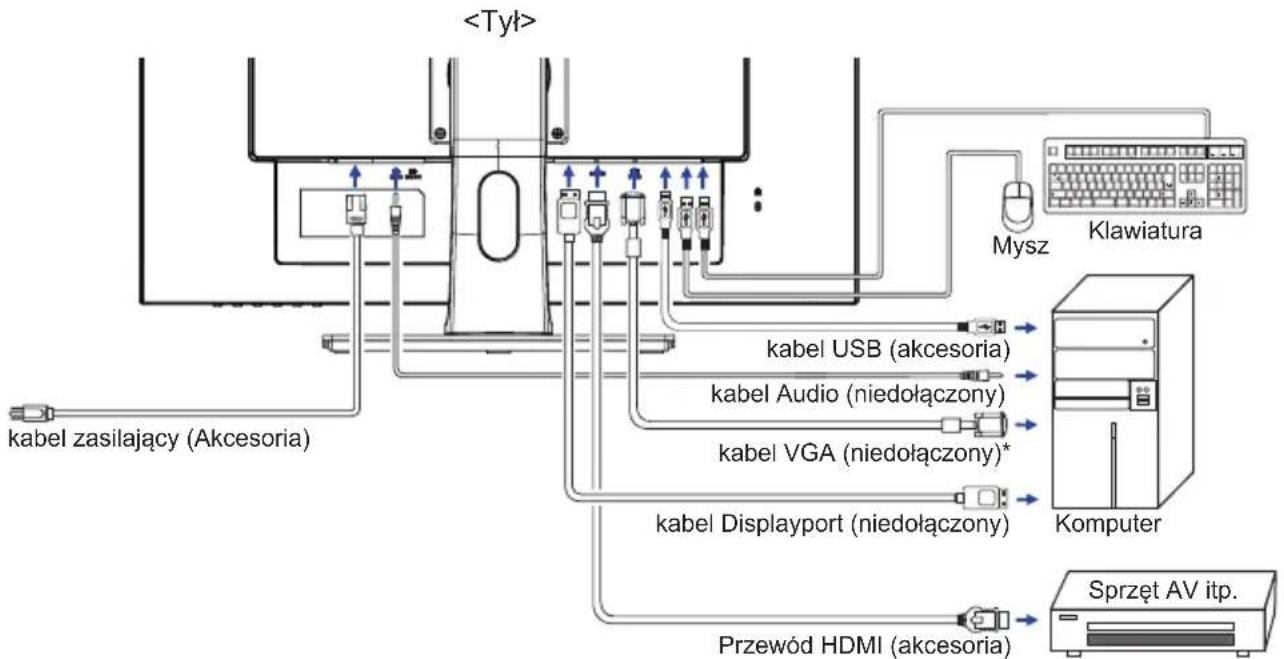

PODŁĄCZANIE MONITORA : ProLite B2791HSU

① Upewnij się, czy komputer i monitor są wyłączone.
② Przewodem sygnałowym połącz monitor z komputerem.
③ Połącz monitor ze sprzętem audio wykorzystując kabel audio do komputera, jeśli masz zamiar korzystać z funkcji audio.
④ Podłącz kabel zasilający najpierw do monitora, a następnie do gniazdka elektrycznego.
⑤ Włącz monitor i komputer.

INFO

■ Upewnij się, że instalacja w budynku ma wyłącznik automatyczny 120/240 V, 20 A (maksymalnie).
■ Przewody sygnałowe używane do łączenia komputera z monitorem mogą być różne w zależności od typu używanego komputera. Nieprawidłowe połączenie może spowodować poważne uszkodzenie zarówno monitora, jak i komputera. Kabel dostarczany wraz z monitorem to standardowy kabel z złączem. Jeżeli potrzebny jest specjalny kabel, skontaktuj się ze swym sprzedawcą lub najbliższym przedstawicielem firmy iiyama.
■ Należy zadbać o dokręcenie śrub zabezpieczających na obu końcach przewodu sygnałowego.
■ Wtykowe urządzenia klasy I typ A muszą być podłączone do uziemienia ochronnego.
■ Gniazdko sieciowe powinno być zainstalowane w pobliżu urządzenia i powinno być łatwo dostępne.
■ Nadmierne ciśnienie akustyczne w słuchawkach może spowodować uszkodzenie/utratę słuchu.

[Przykład podłączenia]

* Kabel VGA nie jest standardowo dołączony do monitora. Użycie kabla VGA słabej jakości może doprowadzić do zakłóceń elektromagnetycznych. Prosimy o kontakt z naszą infolinią jeśli chcecie Państwo podłączyć monitor przez wejście VGA.

[Uchwyt na kable]

Przełoż kable przez otwór na kabel, aby je połączyć.

① Upewnij się, czy komputer i monitor są wyłączone.
② Przewodem sygnałowym połącz monitor z komputerem.
③ Połącz monitor ze sprzętem audio wykorzystując kabel audio do komputera, jeśli masz zamiar korzystać z funkcji audio.
④ Podłącz kabel zasilający najpierw do monitora, a następnie do gniazdka elektrycznego.
⑤ Włącz monitor i komputer.

INFO

■ Upewnij się, że instalacja w budynku ma wyłącznik automatyczny 120/240 V, 20 A (maksymalnie).
■ Przewody sygnałowe używane do łączenia komputera z monitorem mogą być różne w zależności od typu używanego komputera. Nieprawidłowe połączenie może spowodować poważne uszkodzenie zarówno monitora, jak i komputera. Kabel dostarczany wraz z monitorem to standardowy kabel z złączem. Jeżeli potrzebny jest specjalny kabel, skontaktuj się ze swym sprzedawcą lub najbliższym przedstawicielem firmy iiyama.
■ Należy zadbać o dokręcenie śrub zabezpieczających na obu końcach przewodu sygnałowego.
■ Wtykowe urządzenia klasy I typ A muszą być podłączone do uziemienia ochronnego.
■ Gniazdko sieciowe powinno być zainstalowane w pobliżu urządzenia i powinno być łatwo dostępne.
■ Nadmierne ciśnienie akustyczne w słuchawkach może spowodować uszkodzenie/utratę słuchu.

[Przykład podłączenia]

* Kabel VGA nie jest standardowo dołączony do monitora. Użycie kabla VGA słabej jakości może doprowadzić do zakłóceń elektromagnetycznych. Prosimy o kontakt z naszą infolinią jeśli chcecie Państwo podłączyć monitor przez wejście VGA.

[Uchwyt na kable]

Przełoż kable przez uchwyt na kabel, aby je połączyć.

① Upewnij się, czy komputer i monitor są wyłączone.
② Najpierw odłącz źródło zasilania, a następnie odłącz kabel zasilający monitor.
③ Odłącz komputer od monitora poprzez odłączenie kabla sygnałowego.
④ Odłącz kabel audio od komputera i monitora.

USTAWIENIA KOMPUTERA

■ Synchronizacja sygnałów

Patrz tabela synchronizacji dla podstawowych rozdzielczości w rozdziale SYNCHRONIZACJA na stronie 37.

REGULACJA KATA WIDZENIA : ProLite E2791HSU

■ Optymalna praca przy monitorze polega na bezpośrednim, prostopadłym patrzeniu na ekran.
■ Przytrzymaj podstawę tak by monitor nie przewrócił się podczas ustawiania kąta nachylenia monitora.
■ Istnieje możliwość zmiany kąta nachylenia monitora o 22° w tył i 5° do przodu.
■ Aby zapewnić korzystną dla zdrowia i rozlużnioną pozycję ciała, kiedy korzysta się z monitora na stanowisku roboczym z monitorem ekranowym, zalecany kąt pochylenia nie powinien przekraczać 10 stopni. Dostosuj kąt monitora do własnych preferencji.

INFO

■ Nie dotykaj ekranu LCD przy zmianie kąta ustawienia monitora. Może to spowodować uszkodzenie lub pęknięcie ekranu LCD.
■ Zachowaj ostrożność przy zmianie kąta ustawienia monitora, aby nie przygnieść sobie palców albo dłoni.

5°22 a

REGULACJA WYSOKOŚCI I KĄTA WIDZENIA : ProLite B2791HSU

■ Optymalna praca przy monitorze polega na bezpośrednim, prostopadłym patrzeniu na ekran, następnie dostosuj wysokość i kąt monitora do własnych upodobań.
■ Przy zmianie wysokości i kąta nachylenia panela przytrzymaj podstawkę monitora jedną ręką, aby uniknąć przewrócenia urządzenia.
■ Panel LCD można ustawić na maksymalnej wysokości 130 mm. Kąty nachylenia względem użytkownika mogą wynosić do 45° w lewo i prawo, do 22° w tył i 5° do przodu.

UWAGA

■ Podczas zmiany wysokości lub kąta nachylenia panela nie dotykaj ekranu LCD. W przeciwnym razie istnieje ryzyko uszkodzenia ekranu.
■ Zachowaj ostrożność przy zmianie wysokości lub kąta ustawienia monitora, aby nie przygnieść sobie palców albo dłoni.
■ Zachowaj ostrożność, by nie przytrzasnąć palców w czasie regulacji wysokości stopki i kąta nachylenia.

Monitora

Stopka

OBSŁUGA MONITORA

W celu zapewnienia najlepszego obrazu, monitor LCD firmy iiyama otrzymać w fabryce predefiniowane ustawienia synchronizacji (patrz str. 37). Możesz także dostosować obraz wykonując przedstawione poniżej operacje na przyciskach. Aby uzyskać więcej szczegółowych informacji na temat regulacji obrazu, zapoznaj się z tematem REGULACJA PARAMETRÓW EKRANU na stronie 28.

① Naciśnij przycisk ENTER, aby uruchomić funkcję Menu ekranowego (OSD). Są tutaj dodatkowe pozycje menu, które można przełączać przyciskami ◀ ▶

Pure toolbar icons without any text or symbols

② Wybierz pozycję menu, zawierającą ikonę regulacji dotyczącą regulacji, jaką chcesz przeprowadzić. Naciśnij przycisk ENTER. Następnie użyj przycisków ◀ło wyróżnienia ikony żądanej regulacji.

③ Naciśnij ponownie przycisk ENTER. Używając przycisków ◀/ ▶ dokonaj odpowiedniej regulacji lub ustawienia.

④ Naciśnij przycisk EXIT, aby opuścić menu, a wprowadzone ustawienia zostaną automatycznie zapisane.

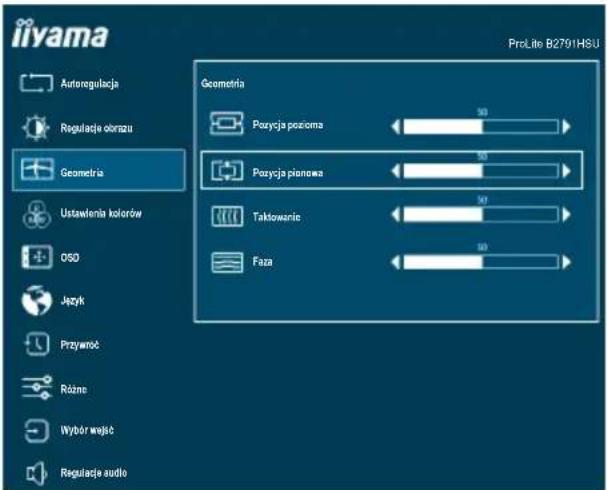

Na przykład, aby dokonać korekty położenia w pionie, wybierz pozycję menu Geometria, a następnie naciśnij przycisk ENTER. Potem użyj przycisków ◀/► wybierz "Pozycja pionowa". Po naciśnięciu przycisku ENTER pojawi się ekran regulacji. Wtedy użyj przycisków ◀/► do zmiany ustawienia położenia w pionie. Położenie całego wyświetlanego obrazu będzie zmieniać się na bieżąco zgodnie z wprowadzanymi zmianami.

iiyama Autoregulacja Regulacja obrazu Geometria Ustawienia kolorów OSO Język Przywość Różne Wybór wajeć Regulacja audio ProLite B2791HSU Geometria Pozycja pozioma 50 Pozycja pianowa 50 Taktowanie 50 Faza 50

Na koniec naciśnij przycisk EXIT, który kończy regulację, a wszystkie zmiany są zapisywane w pamięci.

UWAGA

■ W przypadku wstrzymania operacji na przyciskach podczas przeprowadzania regulacji, Menu ekranowe zniknie po upływie okresu czasu zdefiniowanego w ustawieniu OSD Timeout. Również naciśnięcie przycisku EXIT powoduje szybkie wyłączenie Menu ekranowego.
■ W chwili zniknięcia Menu ekranowego następuje zapisanie w pamięci wszelkich wprowadzonych zmian. Należy unikać wyłączania zasilania, kiedy korzysta się z Menu ekranowego.
■ Regulacje parametrów Pozycja pozioma / pionowa, Taktowanie oraz Faza są zapisywane dla każdego kaktowania sygnałów oddzielnie. Z wyjątkiem tych parametrów, wszystkie pozostałe regulacje posiadają tylko jedno ustawienie, które dotyczy wszystkich wartości taktowania sygnałów.

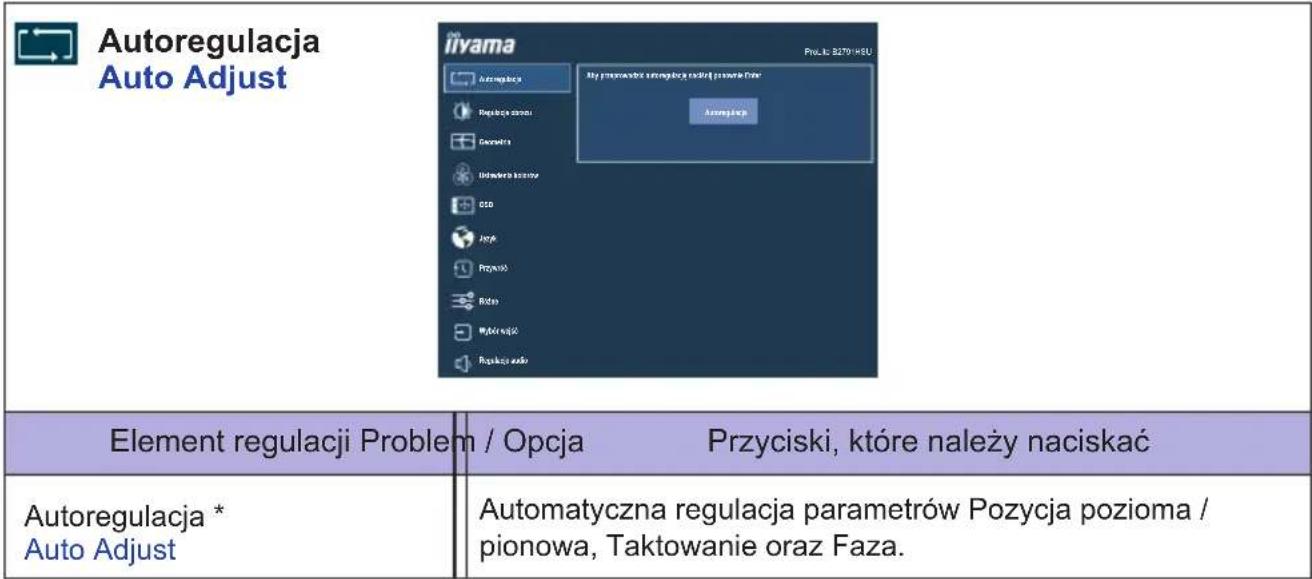

ZAWARTOŚĆ MENU REGULACJA

Autoregulacja Auto Adjust Przyciski, które należy naciskać Element regulacji Problem / Opcja Przyciski, które należy naciskać Autoregulacja * Auto Adjust Automatyczna regulacja parametrów Pozycja pozioma / pionowa, Taktowanie oraz Faza.

* Tylko analogowy sygnał wejściowy.

Aby uzyskać najlepsze rezultaty, regulację Autokonfiguracja należy przeprowadzać korzystając z obrazu kontrolnego regulacji. Zapoznaj się z tematem REGULACJA PARAMETRÓW EKRANU na stronie 28.

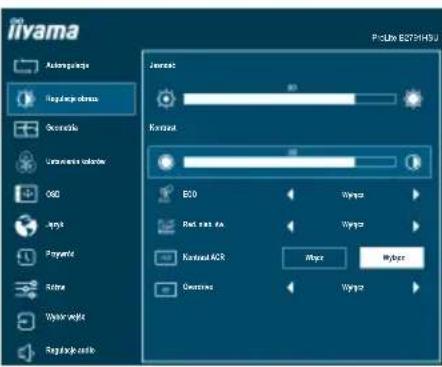

Regulacje obrazu \*1 Picture Adjust

iYama Adequarie Regulare obra Ovostiki Uranavati valerio OGO Layni Paparini Sotna Wypers weight Regulare obra Journals Kontool E20 Wypers Riot sur da Wypers Kontool ACR Wypers Wypers Ovostiki Wypers

Element regulacji Problem / Opcja Przyciski, które należy naciskać
Jasność ^*2,3,4 Brightness	Zbyt ciemny obraz
	Zbyt jasny obraz
Kontrast ^*3 Contrast	Zbyt mdły obraz
	Zbyt intensywny obraz
ECO ^*3 ECO Direct	Wyłącz Normalne
	Tryb1	Jasność podświetlenia jest niższa.
	Tryb2	Jasność lub podświetlenie są zredukowane bardziej niż w Tryb1.
	Tryb3	Jasność lub podświetlenie są zredukowane bardziej niż w Tryb2.
Red. nieb. św. Blue Light Reducer Direct	Wyłącz	Normalne
	Tryb1	Niebieskie światło jest zredukowane.
	Tryb2	Niebieskie światło jest zredukowane bardziej niż w Tryb1.
	Tryb3	Niebieskie światło jest zredukowane bardziej niż w Tryb2.
Kontrast ACR ^*4 Adv. Contrast	Włącz	Podwyższony współczynnik kontrastu
	Wyłącz	Typowy współczynnik kontrastu
Overdrive Overdrive	Wyłącz / 1 / 2 / 3Poprawia czas przejścia dla odcieni szarości. Skutkuje to szybszym czasem reakcji.

*1 Regulacje obrazu są niedostępne jeśli włączone jest i-Style Color.
*2 Dokonaj regulacji parametru Brightness, gdy używasz monitora w ciemnym pomieszczeniu i odnosisz wrażenie, że obraz jest zbyt jasny.
*3 Kontrast, Jasność i ECO są niedostępne jeśli włączone jest Kontrast ACR.
*4 Jasność i Kontrast ACR są niedostępne jeśli włączone jest ECO.

Direct

Wykonując poniższe operacje na przyciskach możesz pominąć te elementy Menu i wyświetlić bezpośrednio opcję.

• ECO : Naciśnij przycisk Riedy nie jest wyświetlane menu.
• Red. nieb. św. : Naciśnij i przytrzymaj przycisk EXIT przez 2-3 sekundy, kiedy menu OSD nie jest wyświetlane.

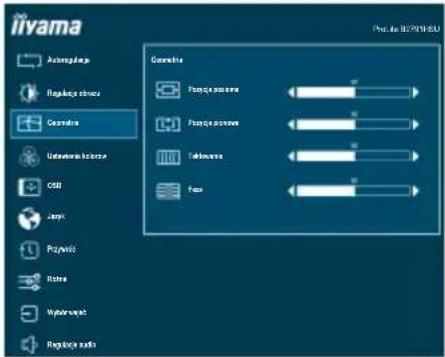

Geometria *Geometry
Element regulacji Problem	Przyciski, które należy naciskać
Pozycja poziomaHorizontal Position
Pozycja pionowaVertical Position
TaktowaniePixel Clock
FazaPhase	Służy do korekcji migotania tekstu lub linii

* Tylko analogowy sygnał wejściowy.
Zapoznaj się z tematem REGULACJA PARAMETRÓW EKRANU na stronie 28.

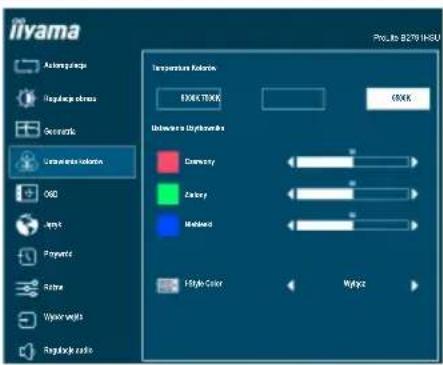

Ustawienia kolorów Color Settings

Element regulacji Problem	Przyciski, które należy naciskać
Temperatura Kolorów *1Color Temperature	9300K	Fajny kolor
	7500K	Normalny kolor
	6500K	Ciepły kolor
Ustawienia Użytkownika *1User Preset	Czerwony	Zbyt słaby [SODZI]
	Zielony	Zbyt mocny [38XK] [WDS]
	Niebieski
i-Style Color *2i-Style Color Direct	Wyłącz	Powrót do ustawień dokonanych w regulacjach koloru.
	Standard	Do pomieszczeń z oknami i standardowych ustawień monitora.
	Gry	Do gier na komputery PC.
	Film	Do filmów i innych materiałów wideo.
	Krajobraz Do wyświetlania obrazów pejzaży.
	Tekst	Do edycji i przeglądania dokumentów w edytorach tekstu.

*1 Temperatura Kolorów i Ustawienia Użytkownika są niedostępne jeśli włączone jest i-Style Color lub Red. nieb. św.
*2 Regulacje i-Style Color są niedostępne jeśli włączone jest Red. nieb. św.

Direct

Wykonując poniższe operacje na przyciskach możesz pominąć te elementy Menu i wyświetlić bezpośrednio opcję.

- i-Style Color : Naciśnij przycisk EXIT, kiedy nie jest wyświetlane Menu ekranowe.

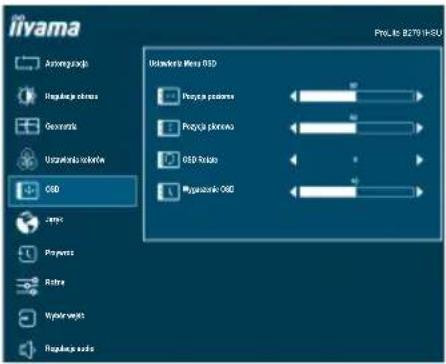

OSDOSD
Element regulacji Problem / Opcja Przyciski, które należy naciskać
Pozycja poziomaOSD Horizontal Position	OSD jest za bardzo na lewoOSD jest za bardzo na prawo
Pozycja pionowaOSD Vertical Position	OSD zbyt niskoOSD zbyt wysoko
OSD Rotate *OSD Rotate	Obróć menu ekranowe.0° (Normalne) / +90° (Obróć w prawo) / -90° (Obrót w lewo)
Wygaszenie OSDOSD Time	Możesz ustawić czas wyświetlania menu OSD od 5 do 30 sekund.

* Dostępne tylko dla modelu ProLite B2791HSU.

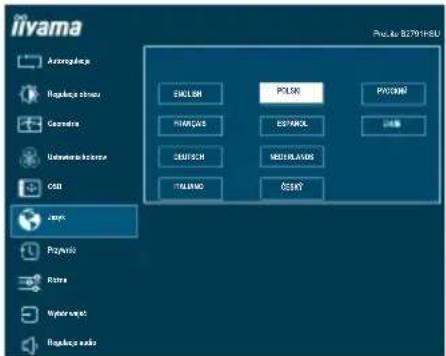

Język Language

iivama Aerogolące Reguląs išną Gesendra Udamerika izkone OSI Jaty Pozyniki Ristna Wybransjat Regulące media ECLUBN PCLKR PVODNI ENHAGAS ESTRAKEL DEUTSCH MESHRAVOS ITALIANO OKEY Prucie B2791HSU

Element regulacji Problem	Przyciski, które należy naciskać
JęzykLanguage	English	Angielski	Español Hiszpański
	Français	Francuski	Nederlands	Holenderski
	Deutsch	Niemiecki	Česky	Czeski
	Italiano	Włoski	Русский	Rosyjski
	Polski	Polski	日本語	Japoński

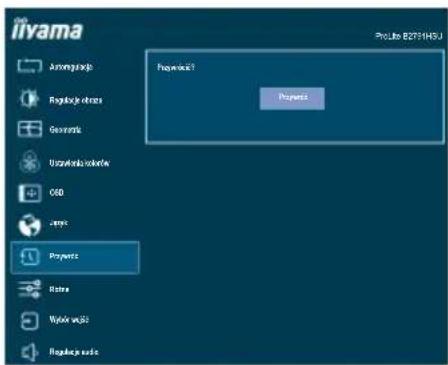

Przywróć Recall

iivama Automologici Regulatori inotro Gesamtis Uzukwanda/inkole 060 Jenje Properties Retina Wakor ugilo Regulatori ugilo Properties? Properties PROLITO 82751HSU

Element regulacji Problem	/ Opcja	Przyciski, które należy naciskać
PrzywróćRecall		Przywracane są ustawienia fabryczne.

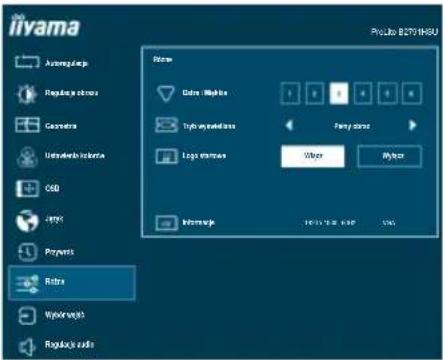

Różne Miscellaneous
Element regulacji		Problem / Opcja Przyciski, które należy naciskać
Ostre I Miękkie Sharp and Soft		1 2 3 4 5 6 Możesz dokonać zmiany ostrości obrazu w skali od 1 do 6 (ostry-miękki). Naciskaj przyciskł, aby zmieniać ostrość obrazu w kolejności liczbowej. Naciskaj przyciskł, aby zmieniać ostrość obrazu w kolejości odwrotnej.
Tryb wyświetlana Video Mode Adjust		Pełny obraz Pełny ekran
		Format obrazu * Zmiana oryginalnego formatu obrazu.
Logo startowe Opening Logo		Włącz Logo iiyama wyświetla się gdy monitor jest włączony.
		Wyłącz Logo iiyama nie wyświetla się gdy monitor jest włączony.
Informacje Display Information		Wyświetlane są informacje dotyczące bieżącego sygnału wejściowego, doprowadzonego z karty graficznej komputera. INFO Więcej informacji na temat rozdzielczości oraz częstotliwości odświeżania można znaleźć w instrukcji obsługi karty graficznej.

* Option niedostępna dla rozdzielczości 16:9.

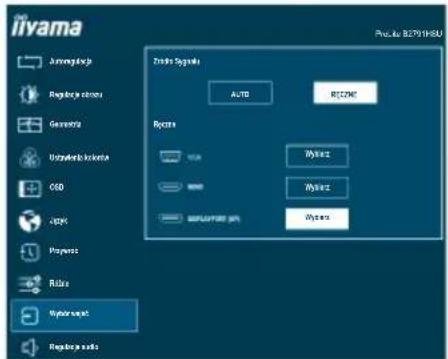

Wybór wejść Input Select

iivama Audio Signal Audio Riocene Ricola Wytuwanja Regulator Regulator 2000 Ustrzyković kierinta OSO JDSK Players Rilna Wybrun warot Regulator wada Auto BIONE Mybri Mybri Mybri

Element regulacji		Problem / Opcja		Przyciski, które należy naciskać
Źródło Sygnału Input Source		Auto	Automatyczny wybór wejścia sygnału.
		Ręczne	VGA	Wybierz VGA sygnał wejściowy.
			HDMI	Wybierz HDMI sygnał wejściowy.
			DisplayPort	Wybierz DisplayPort sygnał wejściowy.
INFO	Jeśli podłączone jest tylko jedno źródło, zostanie ono wybrane automatycznie.W trybie Power Management przełączanie jest niemożliwe.Źródła nie można przełączać automatycznie, jeśli wcześniej wybrane zostanie VGA,HDMI oraz DisplayPort.

Direct

Wykonując poniższe operacje na przyciskach możesz pominąć te elementy Menu i wyświetlić bezpośrednio opcję.

- Wybór wejść : Naciśnij przycisk INPUT, kiedy nie jest wyświetlane Menu ekranowe.

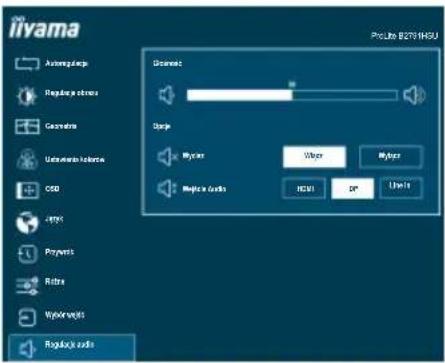

Regulacje audioAudio Settings
Element regulacji Problem	/ Opcja	Przyciski, które należy naciskać
GłośnośćVolumeDirect	Zbyt cichoZbyt głośno
WyciszMute Audio	Włącz	Tymczasowo wyłącza dźwięk.
	Wyłącz	Przywraca poprzedni poziom głośności dźwięku.
INFO Naciśnij przycisk ( )aby wyświetlić pasek regulacji głośności, a następnie włącz i wyłącz funkcję Wycisz, naciskając przyciski ◀.►
Wejście Audio *Audio Input		Wybierz wejście HDMI.HDMI
		Wybierz wejście DisplayPort.DP
		Wybierz wejście Line-In.LINE-IN

* Dostępne tylko pod wejściem HDMI/DisplayPort.

Direct

Wykonując poniższe operacje na przyciskach możesz pominąć te elementy Menu i wyświetlić bezpośrednio skalę regulacji.

- Głośność : Naciśnij przycisk 🔒kiedy nie jest wyświetlane Menu ekranowe.

■ Blokada

Menu OSD można zablokować, aby uniemożliwić przypadkowe wprowadzenie zmian.

1. Upewnij się, że monitor jest włączony.
2. Blokada menu OSD jest aktywowana poprzez naciśnięcie przycisków ENTER przez około 10 sekund. Jeśli spróbujesz wejść w menu OSD poprzez naciśnięcie przycisków, na ekranie pojawi się infomacja „Menu OSD zablokowane”.
3. Blokada menu OSD jest deaktywowana poprzez ponowne naciśnięcie przycisków ENTER przez około 10 sekund.

Przełącznik zasilania można zablokować, aby uniemożliwić przypadkowe wyłączenie monitora.

1. Upewnij się, że monitor jest włączony.
2. Blokada włącznika prądu jest aktywowana poprzez naciśnięcie przycisków przez około 10 sekund. Po włączeniu blokady nie można wyłączyć monitora. Po naciśnięciu wyłącznika prądu pokaże się informacja „Przycisk Power zablokowany”.
3. Blokada włącznika prądu jest deaktywowana poprzez ponowne naciśnięcie przycisków przez około 10 sekund.

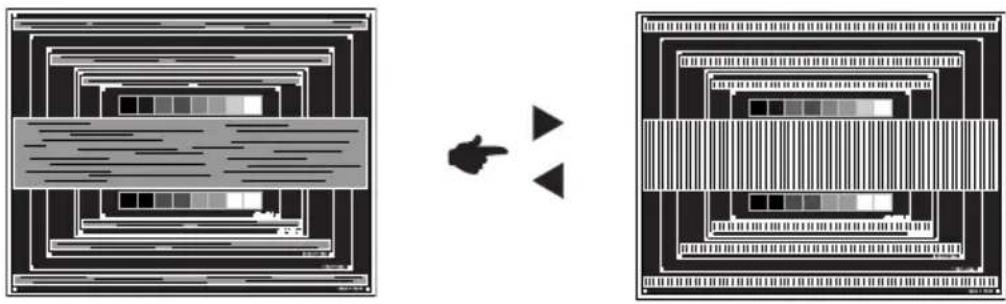

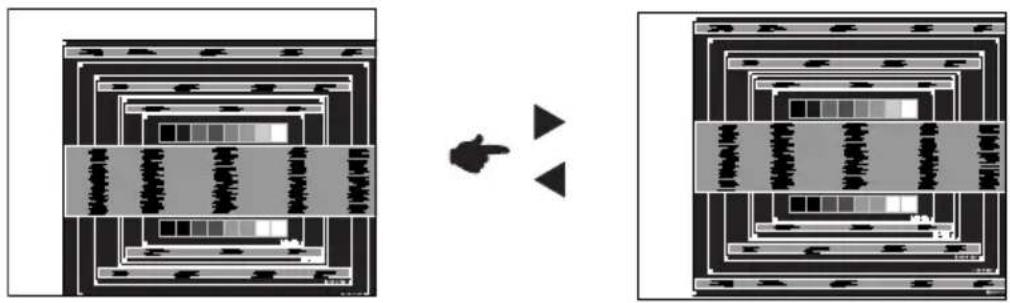

REGULACJA PARAMETRÓW EKRANU

Kiedy zostanie wybrany analogowy sygnał wejściowy (Analog input), wykonanie poniższej procedury regulacji obrazu umożliwia uzyskanie żądanej jakości obrazu.

■ Regulacje parametrów obrazu przedstawione w tej instrukcji obsługi zapewniają ustawienie położenia oraz zminimalizowanie migotania lub rozmycia obrazu dla konkretnego, używanego komputera.
■ Monitor zapewnia uzyskanie najlepszej jakości obrazu przy rozdzielczości 1920 × 1080, lecz nie może zapewnić tego przy rozdzielczościach niższych od 1920 × 1080, ponieważ wtedy następuje automatyczne rozciągnięcie obrazu w celu dopasowania do rozmiarów pełnego ekranu. Podczas normalnego użytkowania monitora zaleca się stosowanie rozdzielczości 1920 × 1080.
■ Wyświetlany tekst lub linie będą rozmyte lub niejednakowej grubości, kiedy następuje rozciąganie obrazu ze względu na proces powiększania ekranu.
■ Lepiej jest dokonywać regulacji położenia i częstotliwości za pomocą elementów sterujących monitora niż przy użyciu oprogramowania komputera, bądź programów narzędziowych.
■ Regulacji należy dokonywać po okresie nagrzewania trwającym przynajmniej trzydzieści minut.
■ Po wykonaniu regulacji Auto Adjust może być konieczna dodatkowa regulacja w zależności od ustawień rozdzielczości i taktowania sygnałów.
■ Funkcja Auto Adjust może nie działać prawidłowo, kiedy wyświetlany jest inny obraz niż obraz kontrolny regulacji ekranu. W takim przypadku konieczna jest regulacja ręczna.

Istnieją dwie metody regulacji parametrów ekranu. Jedna metoda to automatyczna regulacja parametrów Position, Pixel Clock i Phase (położenie, częstotliwość taktowania zegara obrazu i faza). Druga metoda polega na ręcznym wykonaniu każdej z tych regulacji.

Najpierw wykonaj regulację Auto Adjust, kiedy monitor zostanie przyłączony do komputera lub nastąpi zmiana rozdzielczości. Jeśli po wykonaniu regulacji Auto Adjust ekran migocze lub jest rozmyty, konieczne jest wykonanie regulacji ręcznych. Obie te regulacje powinny być wykonywane z wykorzystaniem obrazu kontrolnego regulacji ekranu (Test.bmp), który można uzyskać poprzez witrynę sieci Web firmy IIYAMA (http://www.iiyama.pl - zakładka Serwis - > Pobierz).

Wykonanie poniższej procedury regulacji obrazu umożliwia uzyskanie żądanej jakości obrazu. W tej instrukcji obsługi przedstawiono wykonywanie regulacji w środowisku systemu operacyjnego Windows® OS.

① Ustaw wyświetlanie obrazu w optymalnej rozdzielczości.

② Ustaw obraz Test.bmp (obraz kontrolny regulacji ekranu) jako tło pulpitu.

INFO

■ Dowiedz się w odpowiedniej dokumentacji, jak to zrobić.

■ W oknie dialogowym ustawiania tła pulpitu wybierz wyświetlanie obrazu na środku.

■ Dowiedz się w odpowiedniej dokumentacji, jak to zrobić. ■ W oknie dialogowym ustawiania tła pulpitu wybierz wyświetlanie obrazu na środku.

[Obraz kontrolny regulacji]

Wzór zebry Pasek barwny Obramowanie obrazu

③ Naciśnij i przytrzymaj przycisk INPUT przez 2-3 sekundy, kiedy menu OSD nie jest wyświetlane. (Autokonfiguracja)
④ Dokonaj ręcznej regulacji obrazu wykonując poniższą procedurę, kiedy obraz migocze lub jest rozmyty lub obraz nie jest dopasowany do rozmiaru ekranu po wykonaniu regulacji Auto Adjust.
⑤ Dokonaj regulacji położenia w pionie (V.Position), tak aby obramowanie obrazu było dopasowane do obszaru wyświetlania.

⑥ 1) Dokonaj regulacji położenia w poziomie (H.Position), tak aby obramowanie obrazu było dosunięte do lewej krawędzi obszaru wyświetlania.

2) Rozciągnij obramowanie obrazu z prawej strony w taki sposób, aby dosunąć ją do prawej krawędzi obszaru wyświetlania poprzez regulację częstotliwości taktowania zegara obrazu (Pixel Clock).

INFO

Gdy obramowanie z lewej strony obrazu odsunie się od lewej krawędzi obszaru wyświetlania podczas regulacji Pixel Clock, wykonaj czynności regulacyjne 1) i 2).
■ Inny sposób wykonania regulacji Pixel Clock polega na skorygowaniu pionowych linii falistych na wzorze zebry obrazu kontrolnego.
■ Podczas wykonywania regulacji Pixel Clock, H.Position oraz V.Position może występować migotanie obrazu.
Jeżeli po wykonaniu regulacji Pixel Clock okaże się, że obramowanie obrazu kontrolnego jest większe lub mniejsze niż obszar wyświetlania danych, powtórz czynności od ③

⑦ Dokonaj regulacji Phase w celu skorygowania poziomych falistych linii, migotania lub rozmycia w obszarze wzoru zebry obrazu kontrolnego.

■ Jeżeli na części ekranu nadal występuje silne migotanie lub rozmycie, powtórz czynności ⑥, ⑦ ponieważ regulacja Pixel Clock może nie być właściwa.
■ Dokonaj regulacji H.Position po wykonaniu regulacji Phase, jeśli podczas tej regulacji nastąpiła zmiana położenia w poziomie.

⑧ Wykonaj regulację Brightness oraz Color, aby uzyskać żądaną jakość obrazu po wykonaniu regulacji Pixel Clock oraz Phase.

Ustaw z powrotem swoje ulubione tło pulpitu.

FUNKCJA CZUWANIA

Funkcja czuwania tego produktu jest zgodna z wymaganiami oszczędzania energii standardów ENERGY STAR® i VESA DPMS. Jeżeli ta funkcja jest aktywna, zapewnia automatyczne redukowanie niepotrzebnego zużycia energii przez monitor, kiedy komputer nie jest używany.

Aby można było korzystać z tej funkcji, monitor musi być przyłączony do komputera zgodnego ze standardem VESA DPMS. Monitor przechodzi do trybu czuwania, jak to przedstawiono poniżej. Funkcja czuwania, wraz z wszelkimi ustawieniami zegarów, jest konfigurowana przez system operacyjny. W podręczniku systemu operacyjnego możesz sprawdzić konfigurację zarządzania energią.

■ Tryb czuwania

Kiedy zostaną wyłączone sygnał wideo z komputera, monitor przechodzi do trybu czuwania, który zapewnia obniżenie zużycia energii do poziomu poniżej 0.5W* Ekran staje się ciemny, a wskaźnik zasilania zmienia kolor na pomarańczowy. Po ponownym dotknięciu klawiatury lub myszki następuje wyjście z trybu czuwania i obraz pojawia się po kilku sekundach.

* Nie podłączono żadnych peryferiów USB, a na wejściu audio nie ma aktywnego sygnału.

INFO

Monitor zużywa energię elektryczną nawet po przejściu do trybu czuwania. Aby uniknąć niepotrzebnego zużywania energii, wyłączaj zasilanie monitora, kiedy nie jest używany, w nocy lub podczas weekendów.

ROZWIĄZYWANIE PROBLEMÓW

Gdy monitor nie działa prawidłowo, wykonaj poniższe czynności w celu znalezienia prawdopodobnego rozwiązania problemu.

1. W zależności od występującego problemu wykonaj regulacje przedstawione w punkcie OBSŁUGA MONITORA. Gdy nie zapewnia to przywrócenia obrazu, przejdź do czynności 2.
2. Jeżeli nie możesz znaleźć stosownej pozycji regulacji w punkcie OBSŁUGA MONITORA lub problem nie ustępuje, wykonaj poniższe czynności kontrolne.
3. W przypadku gdy zetknąłeś się z problemem, który nie został opisany poniżej lub nie możesz skorygować tego problemu, zaprzestań użytkowania monitora i skontaktuj się ze swoim dostawcą lub centrum serwisowym firmy iiyama w celu uzyskania dodatkowej pomocy.

Problem

① Obraz nie wyświetla się.
(Nie świeci wskaźnik zasilania.)
(Wskaźnik zasilania ma kolor niebieski.)
(Wskaźnik zasilania świeci pomarańczowym światłem.)
② Brak synchronizacji ekranu.
③ Obraz nie jest na środku ekranu.
④ Ekran jest zbyt jasny lub zbyt ciemny.
□ Czy kabel zasilania jest prawidłowo umieszczony w gnieździe.
□ Czy zostało włączone zasilanie.
□ Czy w gnieździe prądu przemiennego jest napięcie - sprawdź podłączając inne urządzenie.
□ Czy jest aktywny wygaszacz ekranu bez obrazu – dotknij klawiatury lub myszki.
□ Zwiększ kontrast i/lub jasność.
□ Czy komputer jest włączony.
□ Czy został prawidłowo przyłączony kabel sygnałowy.
□ Czy taktowanie sygnałów z komputera jest zgodne z danymi technicznymi monitora.
□ Czy monitor jest w trybie czuwania – dotknij klawiatury lub myszki.
□ Czy komputer jest włączony.
□ Czy został prawidłowo przyłączony kabel sygnałowy.
□ Czy taktowanie sygnałów z komputera jest zgodne z danymi technicznymi monitora.
□ Czy został prawidłowo przyłączony kabel sygnałowy.
□ Czy taktowanie sygnałów z komputera jest zgodne z danymi technicznymi monitora.
□ Czy taktowanie sygnałów z komputera jest zgodne z danymi technicznymi monitora.
□ Czy poziom sygnału wyjściowego wideo z komputera jest zgodny z danymi technicznymi monitora.

Sprawdź

Problem Sprawdź

⑤ Drga obraz na ekranie.
□ Czy napięcie prądu elektrycznego jest zgodne z danymi technicznymi monitora.
□ Czy taktowanie sygnałów z komputera jest zgodne z danymi technicznymi monitora.
⑥ Brak dźwięku.
□ Czy włączony jest sprzęt audio (komputer itp.).
□ Czy został prawidłowo przyłączony kabel audio.
□ Czy głośność jest ustawiona.
□ Czy wyciszenie jest wyłączony.
□ Czy poziom sygnału wyjściowego audio ze sprzętu audio jest zgodny z danymi technicznymi monitora.
⑦ Dźwięk jest zbyt głośny lub zbyt cichy.
□ Czy poziom sygnału wyjściowego audio ze sprzętu audio jest zgodny z danymi technicznymi monitora.
⑧ Słychać dziwny szum.
□Czy został prawidłowo przyłączony kabel audio.

INFORMACJE NA TEMAT RECYKLINGU

Nie wyrzucaj swego monitora – przyczynisz się do lepszej ochrony środowiska.

Odwiedź naszą witrynę: www.iiyama.com, aby uzyskać informacje o recyklingu monitorów.

DODATEK

Specyfikacje i wygląd produktów mogą ulec zmianie bez wcześniejjszego zawiadomienia.

DANE TECHNICZNE : ProLite B2791HSU

Kategoria 27"
Panel LCD	Technologia paneli TN
	Rozmiar Przekątna: 68,6 cm / 27"
	Wielkość plamki 0,311 mm w poziomie × 0,311 mm w pionie
	Jasność 300cd/m	^2 (typowa)
	Współczynnik kontrastu	1000 : 1 (typowe), funkcja Adv. Contrast dostępna
	Kąt widzenia	W prawo / w lewo : 85° każdy, w górę / w dół : 80° każdy (Typowy)
	Czas reakcji 1ms (gray - gray)
Liczba wyświetlanych kolorów Około16,7 m
Częstotliwość synchronizacji		VGA: Horizontal: 30,0-83,0kHz, Vertical: 55-75HzHDMI(bez FreeSync): Horizontal: 30,0-84,0kHz, Vertical: 55-75HzHDMI(z FreeSync): Horizontal: 30,0-84,0kHz, Vertical: 40-75HzDisplayPort(bez FreeSync): Horizontal: 30,0-84,0kHz, Vertical: 55-75HzDisplayPort(z FreeSync): Horizontal: 30,0-84,0kHz, Vertical: 40-75Hz
Natywna rozdzielczość 1920 × 1080, 2,1 megapikseli
Maksymalną obsługiwana rozdzielczość		VGA: 1920 × 1080 60HzHDMI(bez FreeSync): 1920 × 1080 75HzHDMI(z FreeSync): 1920 × 1080 75HzDisplayPort(bez FreeSync): 1920 × 1080 75HzDisplayPort(z FreeSync): 1920 × 1080 75Hz
Złącze sygnału wejściowego VGA, HDMI, DisplayPort
Sygnał wejściowy synchronizacji		Oddzielne sygnały synchronizacji: TTL, dodatni lub ujemny
Sygnał wejściowy wizji		Analogowy: 0,7 Vp-p (standardowy), 75Ω, dodatniCyfrowy: HDMI, DisplayPort
Standard USB USB2,0 (DC5V, 500mA)
Ilość portów USB Typ portu		1 Upstream : Seria B2 Downstream : Seria A
Złącze sygnału wejściowego audio		Gniazdo ø 3,5 mm typu mini jack (stereo)
Sygnał wejściowy audio Maks. 1		0 Vrms
Gniazdo słuchawkowa Gniazdo ø 3,5 mm typu mini jack (stereo)
Głośniki 2W × 2 (głośniki stereo)
Maksymalny rozmiar ekranu Szer. 597,60 mm × wys. 336,15 mm / szer. 23,5" × 13,2" wys
Źródło zasilania		Źródło prądu przemiennego o napięciu 100-240 V, 50/60 Hz, 1,5 A
Zużycie energii*		19W (typowe), Tryb czuwania: maksymalnie 0,5W
Wymiary / waga netto		613,5 × 412,0 - 542,0 × 230,0mm / 24,2 × 16,2 - 21,3 × 9,1"(szer. × wys. × głęb.), 7,3kg / 16,1lbs
Kąt		Pochylenia: W tył: 22°, Do przodu: 5°Piwot: W prawo / w lewo: 45° każdyObrót: Zgodnie ze wskazówkami zegara: 90°
Warunki środowiska		Podczas Temperature 5 do 35°C / 41 do 95°Fpracy: Wilgotność 10 do 80% (bez kondensacji pary wodnej)Składowanie: Temperatura -20 do 60°C / -4 do 140°FWilgotność 10 do 90% (bez kondensacji pary wodnej)
Certyfikaty		CE, UKCA, TÜV-GS, EAC, ENERGY STAR®

INFO

* Nie podłączono żadnych peryferiów USB, a na wejściu audio nie ma aktywnego sygnału.

DANE TECHNICZNE : ProLite E2791HSU

Kategoria 27"
Panel LCD	Technologia paneli TN
	Rozmiar Przekątna: 68,6 cm / 27"
	Wielkość plamki 0,311 mm w poziomie × 0,311 mm w pionie
	Jasność 300cd/m	^2 (typowa)
	Współczynnik kontrastu	1000 : 1 (typowe), funkcja Adv. Contrast dostępna
	Kąt widzenia	W prawo / w lewo : 85° każdy, w górę / w dół : 80° każdy (Typowy)
	Czas reakcji 1ms (gray - gray)
Liczba wyświetlanych kolorów Około16,7 m
Częstotliwość synchronizacji		VGA: Horizontal: 30,0-83,0kHz, Vertical: 55-75HzHDMI(bez FreeSync): Horizontal: 30,0-84,0kHz, Vertical: 55-75HzHDMI(z FreeSync): Horizontal: 30,0-84,0kHz, Vertical: 40-75HzDisplayPort(bez FreeSync): Horizontal: 30,0-84,0kHz, Vertical: 55-75HzDisplayPort(z FreeSync): Horizontal: 30,0-84,0kHz, Vertical: 40-75Hz
Natywna rozdzielczość 1920 × 1080, 2,1 megapikseli
Maksymalna obsługiwana rozdzielczość		VGA: 1920 × 1080 60HzHDMI(bez FreeSync): 1920 × 1080 75HzHDMI(z FreeSync): 1920 × 1080 75HzDisplayPort(bez FreeSync): 1920 × 1080 75HzDisplayPort(z FreeSync): 1920 × 1080 75Hz
Złącze sygnału wejściowego VGA, HDMI, DisplayPort
Sygnał wejściowy synchronizacji		Oddzielne sygnały synchronizacji: TTL, dodatni lub ujemny
Sygnał wejściowy wizji		Analogowy: 0,7 Vp-p (standardowy), 75Ω, dodatniCyfrowy: HDMI, DisplayPort
Standard USB USB2,0 (DC5V, 500mA)
Ilość portów USB Typ portu		1 Upstream : Seria B2 Downstream : Seria A
Złącze sygnału wejściowego audio		Gniazdo ø 3,5 mm typu mini jack (stereo)
Sygnał wejściowy audio Maks. 1,0 Vrms
Gniazdo słuchawkowa Gniazdo ø 3,5 mm typu mini jack (stereo)
Głośniki 2W × 2 (głośniki stereo)
Maksymalny rozmiar ekranu Szer. 597,60 mm × wys. 336,15 mm / szer. 23,5" × 13,2" wys
Źródło zasilania		Źródło prądu przemiennego o napięciu 100-240 V, 50/60 Hz, 1,5 A
Zużycie energii*		19W (typowe), Tryb czuwania: maksymalnie 0,5W
Wymiary / waga netto		613,5 × 440,5 × 197,0mm / 24,2 × 17,3 × 7,7" (szer. × wys. × głęb.), 5,3kg / 11,7lbs
Kąt pochylenia		W tył: 22° , Do przodu: 5°
Warunki środowiska		Podczas Temperature 5 do 35°C / 41 do 95°Fpracy: Wilgotność 10 do 80% (bez kondensacji pary wodnej)Składowanie: Temperatura -20 do 60°C / -4 do 140°FWilgotność 10 do 90% (bez kondensacji pary wodnej)
Certyfikaty		CE, UKCA, TÜV-GS, EAC, ENERGY STAR®

INFO

* Nie podłączono żadnych peryferiów USB, a na wejściu audio nie ma aktywnego sygnału.

( ) : w nawiasach podano wartości maksymalne

* Tylko HDMI oraz DisplayPort sygnał wejściowy.
