INSTRUKCJA OBSŁUGI 66385 PROLINE

Instrukcja oryginalna

Szanowny Kliencie,

Używając reduktora (dalej „narzędzie” lub „produkt”) należy przeczytać instrukcję i przestrzegać następujących podstawowych środków bezpieczeństwa w celu uniknięcia uszcerbku na zdrowiu lub utraty życia, ochrony przed porażeniem prądem, zranieniami, wybuchem i niebezpieczeństwem pożaru.

Eksploatacja narzędzi powinna być zgodna z przepisami BHP, obowiązującymi na terenie ich użytkowania.

Nieprzestrzeganie poniższych ostrzeżeń i/lub ingerowanie w konstrukcję narzędzi pneumatycznych anuluje prawa gwarancyjne i zwalnia producenta z odpowiedzialności za szkody wynikłe w związku z pracą urządzenia wyrządzone ludziom, zwierzętom, na mieniu lub samemu urządzeniu.

Prosimy zachować instrukcję i wskazówki, aby można było w każdym momencie do nich wrócić. W razie przekazania urządzenia innej osobie, należy zaopatrzyć ją również w instrukcję obsługi. Nie ponosimo odpowiedzialności za wypadki i uszkodzenia, które zaistniały w wyniku nieprzestrzegania niniejszej instrukcji i wskazówek bezpieczeństwa. ZASTRZEŻENIE: Z powodu stałego udoskonalenia naszych produktów zastrzegamy sobie prawo do wprowadzania zmian, które nie są ujęte wponiższej Instrukcji.

Narzędzie należy wykorzystywać (przy koniecznym przestrzeganiu wskazówek ich producenta) wyłącznie do celów zgodnych z przeznaczeniem. Kategoriacznie wyklucza się wykorzystywanie urządzenia do wszelkich innych celów.

Nie wolno przekraczać maksymalnego ciśnienia określonego przez producenta. Należy bezwględnie przestrzegać kierunku przepływu powietrza w urządżeniu, nie stosować innych gazów w urządżeniu oprócz powietrza, nie modyfikować urządzenia, nie odkręcać pod ciśnieniem. Nie dopuszcać dzieci w pobliżu pracującego urządzenia.

ZALECENIA PRZY PRACY NARZĘDZIEM PNEUMATYCZNYM:

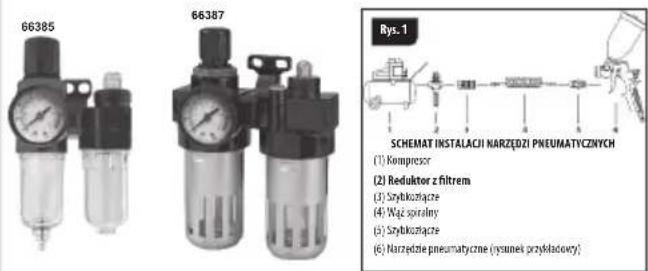

Przed rozpoczęciem pracy narzędziem pneumatycznym należy upewnić się, iż zostało ono podłączone we właściwej kolejności do źródła zasilania (patrz rys. 1).

OPIS I ZASTOSOWANIE

Reduktor z filtrem i naolejaczem służy do zastosowania w układzie sprężonego powietrza w celu obniżenia jego ciśnienia i do uzyskania osuszonego powietrza, wolnego od zanieczyszczeń oraz skroplin wody mogących się pojawic w związku z pracą kompresora. Czyste i suche powietrze przedłuża żywotności i umożliwia prawidłową pracę wielu narzędzi pneumatycznych (np. pistoletów lakierniczych - nie stosować naolejania). Dodatkowo zastosowanie naolejacza umożliwia pracę narzędzi pneumatycznych, które tego wymagają w zalecienach producenta. Dzięki zamontowanemu manometrowi użytkownik w prosty sposób może ustawić żądane ciśnienie, wymagane dla danego narzędzia. Konstrukcja pozwala na umiejscowienie reduktora na płaskiej powierzchni za pomocą wkrętów lub śrub.

UŻYTKOWANIE

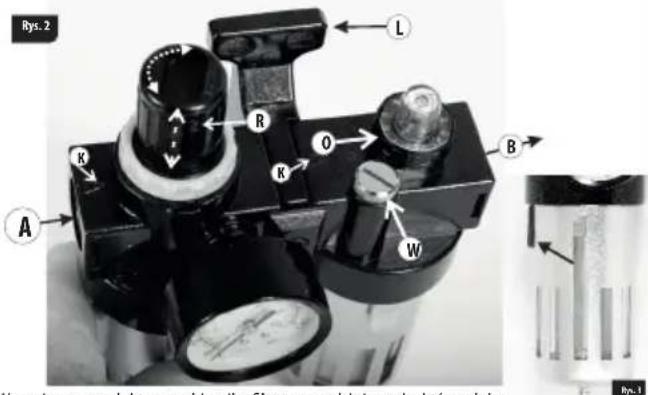

Ustawić reduktor w pozycji pionowej zbiornikami skierowanymi ku dołowi. Zbiornik znajdujący sie poniżej manometru służy do gromadzenia się wody i zanieczyszczeń a zbiornik sąsiedni stanowi zasobnik na olej. W razie potrzeby zamontować produkt na ścianie przy pomocy listwy mocującej "L" (Rys. 2), zespolonej z korpusem reduktora i naolejacza. Kierunek przepływu powietrza oznaczony jest trójkątami na korpusach reduktora i naolejacza-patrz strzałki "K" (Rys. 2).

Na rysunku 2, strzałka "A" pokazuje wejście przyłącza kompresora, strzałka "B" wyjście oczyszczonego, "naolejonego" powietrza do instalacji pneumatycznej. W celu regulacji ciśnienia należy unieść lekko regulator "R" i obracając nim ustawić żądane ciśnienie. Następnie docisnąć regulator co spowoduje blokadę przed przypadkowym przestawieniem zadanego ustawienia. Do regulacji ilości oleju dozowanego do instalacji służy pokrętło "O" (Rys.2).

W czasie pracy reduktora w zbiorniku filtra gromadzi się woda, która odpływ (Rys.4) umiejscowionym w dolnej części zbiornika. Odpływ wody następuje po wyłączenieniu kompresora ( brak ciśnienia powietrza zwalnia zawór). W razie nagromadzenia się wody w ilości 3/4 pojemności zbiornika, należy wyłączyć kompresor w celu usunięcia

wody. Woda wypłynie zaworem.

W modelu 66385 demontaż zbiorników na wodę i olej jest możliwy poprzez ich odkręcenie od korpusu reduktora.

W modelu 66387 należy najpierw nacisnąś przycisk znajdujący się na obudowie zbiornika a następnie odkręcić zbiornik - Rys. 3. Do mycia zbiornika na wodę używać płynu do naczyń a następnie dokładnie wypłukać zbiornik z resztek płynu. Nie myć zbiornika na olej.

Napełnianie zbiornika olejem jest możliwe po

odkręceniu wlewu "W" (Rys.2). Napełnić zbiornik w 3/4 jego objętości i dokręcić wlew. Dla bezpieczeństwa użytkowania wszelkie opisane wcześniej czynności związane z odręcaniem zbiorników, czyszczeniem i napełnianiem olejem należy wykonywać przy wyłączonym kompresorze oraz bez istniejącego ciśnienia w układzie pneumatycznym.

Dane techniczne

Maksymalne ciśnienie: 9,3 Bar

Pojemność filtra: 15 cm ^3 - model 66385; 60 cm ^3 - model 66387

Pojemność naolejacza: 25 cm ^3 -model 66385; 90 cm ^3 -model 66387

Gwint przyłącza powietrza: 1/4 "

PRZECHOWYWANIE I KONSERWACJA

Reduktor w zasadzie nie wymaga specjalnych zabiegów konserwacyjnych. Reduktor należy przechowywać w miejscu, niedostępnym dla dzieci, utrzymywać w stanie czystości, chronić przed wilgocią i zapyleniem. Warunki przechowywania powinny wykluczać możliwość uszkodzeń mechanicznych oraz wpływ czynników atmosferycznych.

Naprawy gwarancyjne i pogwarancyjne swoich produktów wykonuje Serwis PROFIX, co gwarantuje najwyższą jakość napraw oraz stosowanie oryginalnych części zamiennych.

USUWANIE ODPADÓW

Narzędzia pneumatyczne, osprzęt i opakowanie należy poddać utylizacji zgodnie z obowiązującymi zasadami ochrony środowiska. Nie należy wyrzucać narzędzi do odpadów domowych!

UWAGI:

– Polityka PROFIX jest polityką stałego udoskonalania swoich produktów i dlatego firma rezerwuje sobie prawo zmiany specyfikacji wyrobu bez uprzedniego zawiadomienia.

— Standardowe wyroby i akcesoria mogą być różne w zależności od kraju sprzedaży.

— Specyfikacja wyrobu może różnic się dla różnych krajów.

— Pełen asortyment wyrobów może nie być dostępny we wszystkich krajach.

– Należy połączyć się z miejscowymi dystrybutorami PROFIX w celu określenia dostępności asortymentu.

PRODUCENT:

PROFIX SP.Z0.0.

ul. Marywilska 34

03-228 Warszawa, Polska
