INSTRUKCJA OBSŁUGI AWO257 PULSAR

Wydanie: 5 z dnia 08.07.2019

Zastępuje wydanie: 4 z dnia 02.11.2017

PL

1. Przeznaczenie:

Obudowy AWO 257 spełniają normę PN-EN50131 Stopnia3. Zaprojektowane zostały jako elementy systemów SSWiN, KD, itp.

Przeznaczone są do montażu (w zależności od modelu):

• płyty centrali alarmowej i opcjonalnie dodatkowych modułów
  • kontrolera systemu KD i modułów dodatkowych
• nadajnika radiowego lub GSM, opcjonalnie modułu zasilacza buforowego
• innych dedykowanych urządzeń

2. Montaż:

Obudowa (+ PCB) przeznaczona jest do montażu przez wykwalifikowanego instalatora, posiadającego odpowiednie (wymagane i konieczne dla danego kraju) zezwolenia i uprawnienia do przyłączania (ingerencji) w instalacje \~230 V oraz instalacje niskonapięciowe.

Ponieważ transformator zaprojektowany jest do pracy ciągłej nie posiada wyłącznika zasilania, dlatego należy zapewnić właściwą ochronę przeciążeniową w obwodzie zasilającym. Należy także poinformować użytkownika o sposobie odłączenia zasilacza od napięcia sieciowego (najczęściej poprzez wydzielenie i oznaczenie odpowiedniego bezpiecznika w skrzynce bezpiecznikowej). Instalacja elektryczna powinna być wykonana według obowiązujących norm i przepisów.

Obudowa (+PCB) powinna być montowana w pomieszczeniach zamkniętych, o normalnej wilgotności powietrza (RH=90% maks. bez kondensacji) i temperaturze z zakresu -10°C do +40°C.

Przed przystąpieniem do instalacji należy upewnić się, że napięcie w obwodzie zasilającym \~230 V jest odłączone.

Wszelkie prace serwisowe wewnątrz obudowy należy wykonywać przy odłączonym zasilaniu \~230 V

1. Zamontować w obudowie PCB w odpowiednich otworach montażowych ( z użyciem kołków dystansowych, wkrętów montażowych itp.).
2. Zamontować obudowę w dedykowanym miejscu i doprowadzić przewody połączeniowe (\~230 V) i sygnałowe poprzez przepusty kablowe.
   Uwagi: obwód zasilania \~230 V należy wykonać przewodem trójżyłowym (z żółto-zielonym przewodem ochronnym PE).
3. Przewody zasilania \~230 V podłączyć do zacisków \~230 V L-N transformatora.
   Przewód ochrony przeciwporążeniowej PE podłączyć do zacisku oznaczonego symbolem uziemienia.

Praca zasilacza bez poprawnie wykonanego i sprawnego technicznie obwodu ochrony przeciwporażeniowej jest NIEDOPUSZCZALNA!

Grozi to uszkodzeniem urządzeń, porażeniem prądem elektrycznym.

1. Podłączyć wyjście transformatora do zacisków (\~AC) PCB, używając dołączonych przewodów
   Uwagi: podłączyć wymagane napięcie U1 lub U2 dla danego urządzenia.
2. Wykonać opcjonalnie pozostałe połączenia wymagane dla danego typu urządzenia/systemu.
   Uwagi: zgodnie z wymaganiami i zaleceniami producenta.
3. Wykonać uruchomienie (załączenie zasilania \~230 V, akumulatora), regulacje lub konfiguracje: zgodnie z procedurą producenta systemu
4. Po instalacji i uruchomieniu systemu należy zamknąć obudowę.

1. Destination: EN

PARAMETRY TECHNICZNE	TECHNICAL DATA
Napięcie zasilania	Power supply voltage	~230 V, 50 Hz (-/+15%)
Transformer	Transformer	TRZ 50/16/18/20
Norma transformatora	Transformer norm	EN 61558-2-6
Miejsce dla akumulatora	Space for battery	17 Ah/12 V
Zabezpieczenie antysabotażowe	Tamper protection	Obudowa wyposażona jest w zestaw zawierający wspornik montazowy z tamperem / Enclosure is equipped with set including mounting bracket with tamper
Obciążalność wyjścia TAMPER- max	Output current TAMPER - max	500 mA@50 V DC
Obudowa: IP	Casing: IP	IP 20
Temperatura pracy	Operating temperature	-10°C÷40°C
Wilgotność względna RH - max.	Relative humidity RH -max.	90 [%]

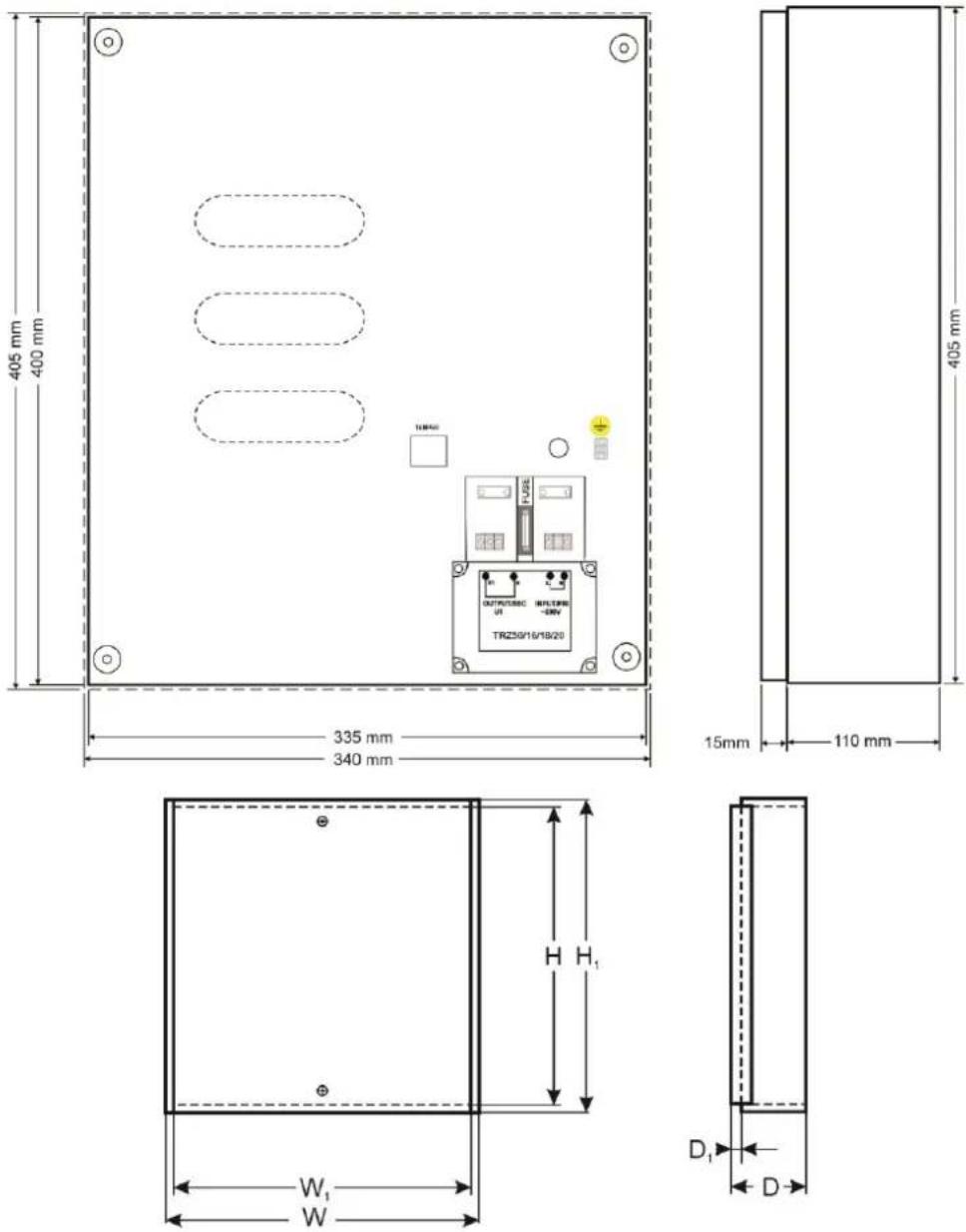

Wymiary zewnętrzne obudowy Wymiary zewnętrzne czołówki	External dimensions of the enclosure External dimensions of the front panel	W=340, H =400, D=110, D1=15 [-/+2mm] W1=335, H1=405 [+/- 2mm]
Wykonanie	Material description	Blacha DC01, grubość: 0,7mm Zabezpieczenie antykorozyjne Kolor: RAL 9003/ Sheet steel DC01, Thickness: 0,7mm, Protection anticorrosion, Color: RAL9003
Zastosowanie	Destination	Do wewnątrz/Indoor
Waga netto	Net Weight	~5.7 [kg]
Waga brutto	Gross Weight	~5.9 [kg]
Gwarancja	Warranty	2 lata od daty produkcji 2 year from the production date

Parametry techniczne transformatora: TRZ 50/16/18/20Technical data of transformer: TRZ 50/16/18/20
NAZWANAME	C	S	U	I	U1 lub U2 lub U3or or	I1 lub I2 lub I3or or	F	t
TRZ 50/16/18/20	PC/ABSUL94 V-0IP43	50 VA	~230 V	0,25 A	16 V lub 18 V lub 20 Vor or	3,0 A lub 2,8 A lub 2,5 Aor or	T 500 mA/250V	130°C

C- Obudowa transformatora / Transformer casing

U - Napięcie zasilania / Supply voltage

I - Prąd pobierany przy nominalnym obciążeniu z sieci \~230 V / Current draw at nominal load, from network \~230 V

U1 lub/or U2 lub/or U3 - Napięcia wtórne / Secondary voltage

I1 lub/or I2 lub/or I3 - Nominalny prąd wyjściowy / Nominal output current

F – Bezpiecznik F w obwodzie pierwotnym transformatora / Fuse F in the primary windings of the transformer

t- Bezpiecznik termiczny 130°C niepowracalny / non ressetable fuse 130°C

4. Centrale które można zamontować w tej obudowie / panels which can be mounted in the casing.

1) CA6,10, VERSA 5,10,15, INTEGRA 24,32 + 4x CA10E (CA64E, SM, MST1)
2) CA6,10, VERSA 5,10,15, INTEGRA 24, 32 + 3 x CA10E (CA64E, SM, MST1) + CA64 (EPS, O-OC, O- ROC, O-R, VGM-16, SR, ADR, ACC-KP-PS)
3) CA 6, 10, VERSA 5,10,15, INTEGRA 24, 32 + CA64 (E, SM, MST1) + 2 x CA64 (EPS, O-OC, O-ROC, O-R, VGM-16, SR, ADR, ACC-KP-PS)
4) INTEGRA 64, 128 + 3 x CA64E (CA10E, SM, MST1)
5) INTEGRA 64, 128 + CA64E (CA10E, SM, MST1) + CA64 (EPS, O-OC, O-ROC, O-R, VGM-16, SR, ADR, ACC-KP-PS)

Moduły/Modules:

1) CA64 ( PP, OPS- OC, OPS-R, OPS- ROC, EPS, O-OC, O-ROC, O-R, VGM- 16, SR, ADR, ACC-KP-PS) + 4 x CA64E (CA10E, SM, MST1)
2) CA64 ( PP, OPS-OC, OPS-R, OPS-ROC) + CA64 (EPS, O-OC, O-ROC, O-R, VGM16, SR, ADR, ACC- KP-PS) + 3 x CA64E (CA10E, SM, MST1)
3) 2 x CA64 (EPS, O-OC, O-ROC, O-R, VGM-16, SR, ADR, ACC-KP-PS) + 3 x CA64E (CA10E, SM, MST1)
4) ACCO-KPWG-PS

OZNAKOWANIE WEEE

Zużytego sprzętu elektrycznego i elektronicznego nie wolno wyrzucać razem ze zwykłymi domowymi odpadami. Według dyrektywy WEEE obowiązującej w UE dla zużytego sprzętu elektrycznego i elektronicznego należy stosować oddzielne sposoby utylizacji.

W Polsce zgodnie z przepisami o zużytem sprzęcie elektrycznym i elektronicznym zabronione jest umieszczanie łącznie z innymi odpadami zużytego sprzętu oznakowanego symbolem przekreślonego kosza. Użytkownik, który zamierza się pozbyć tego produktu, jest obowiązany do oddania ww. do punktu zbierania zużytego sprzętu. Punkty zbierania prowadzone są m. in. przez sprzedawców hurtowych i detalicznych tego sprzętu oraz gminne jednostki organizacyjne prowadzące działalność w zakresie odbierania odpadów. Prawidłowa realizacja tych obowiązków ma znaczenie zwłaszcza w przypadku, gdy w zużytem sprzęcie znajdują się składniki niebezpieczne, które mają negatywny wpływ na środowisko i zdrowie ludzi.

WEEE MARK

Ogólne warunki gwarancji

Ogólne warunki gwarancji dostępne na stronie www.pulsar.pl ZOBACZ
