INSTRUKCJA OBSŁUGI RS4266P PULSAR
Szafa RACK 19" umożliwia integrację systemów CCTV, KD, SSWiN, RTV, LAN itp. w średnich i dużych firmach. Przeznaczona jest do montażu urządzeń produkowanych w obudowach w standardzie 19". Szafy RACK zapewniają estetyczny montaż urządzeń oraz zabezpieczają je przed mechanicznymi uszkodzeniami.
DANE TECHNICZNE:
Parametry mechaniczne:
| Wymiary montażowe: 19" x 42U x 360 mm | |
| Wymiary: | 600 x 2055 x 600 [mm, +/-2]dystans od podłoża: 72 mm |
| Wykonanie: | stal walcowana na zimno SPCC, 1.2mm, 1.5mm, 2mm, RAL9004 (czarny), metalowadrzwi frontowe z perforacją - 1,2mmdrzwi boczne - 1,2mmdrzwi tylne - 1,2mrama szafy - 1,2mmprofile poprzeczne - 1,5mmprofile RACK - 2mm |
| Obciążenie statyczne: 1000 [kg] - z nogami poziomującymi | |
| Zamykanie: | drzwi frontowe - zamek (RAZ-S, ten sam kod)drzwi tylne - zamek (RAZ25, ten sam kod)drzwi boczne - Click (możliwość montażu zamka - RAZB16) |
| Zastosowanie: do wewnątrz | |
| Waga: 70.2 / 81.4 [kg] | |
| Typ Szafy: stojąca do złożenia | |
| Uwagi: | w komplecie 4 kółka bez blokady, 4 nogi poziomującemożliwość przełożenia drzwiczek lewa prawa |
| Gwarancja: 2 lata | |
| Deklaracje: CE | |
Parametry eksploatacyjne:
| Stopień ochrony EN60529: IP 20 | |
| Temperatura pracy: -10°C ... +40°C | |
| Temperatura przechowywania: -20°C ... +60°C | |
| Wilgotność względna: 20% ... 90%, bez kondensacji | |
| Wibracje sinusoidalne w czasie pracy: niedopuszczalne | |
| Udary w czasie pracy: niedopuszczalne | |
| Nasłonecznienie bezpośrednie: niedopuszczalne | |
| Wibracje i udary w czasie transportu: PN-83/T-42106 | |
- Spis części:
| Lp. | Część Ilość Zdjęcie Lp. | Część Ilość Zdjęcie | |
| 1 | Płyta górna 1 szt. 11 |  | |
| 2 | Płyta dolna 1 szt. 12 Noga poziomująca 4 sz |  | |
| 3 | Drzwi przednie 1 szt. 13 |  | |
| 4 | Drzwi tylne 1 szt. 14 Nakrętka M8 16 szt. |  | |
| 5 | Drzwi boczne 2 szt. 15 | ### | |
| 6 | Rama szafy 2 szt. 16 | ### | |
| 7 | Profil poprzeczny 6 szt. 17 |  | |
| 8 | Profil RACK 19" 42U | 4 szt. 18 |  |
| 9 | Zaślepka wpustów kablowych - górna | 2 szt. 19 |  |
| 10 | Zaślepka wpustów kablowych - dolna | 2 szt. 20 |  |

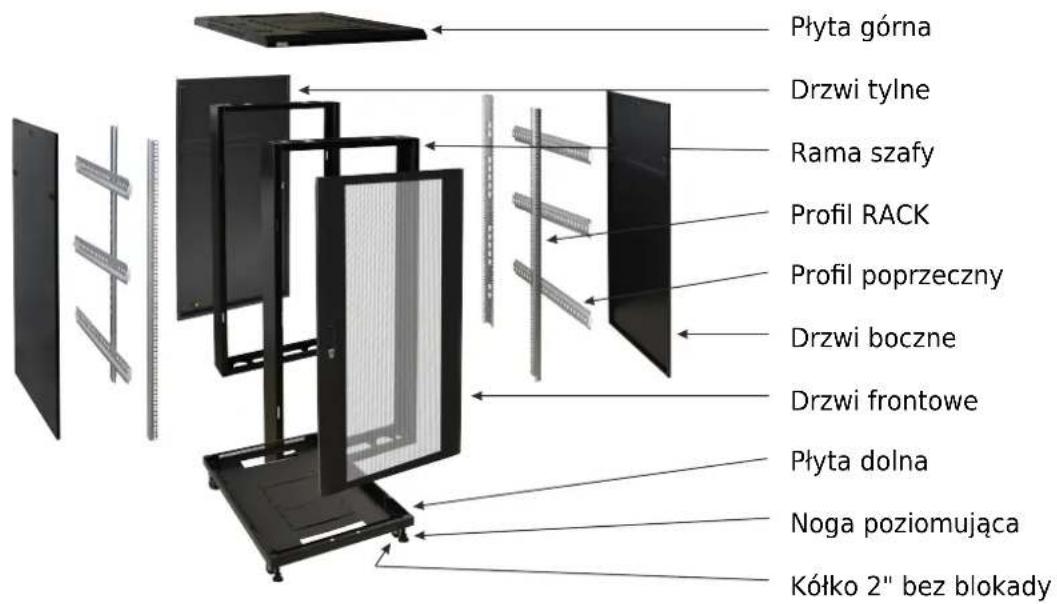

2. Budowa szafy RACK
3. Instrukcja złożenia szafy RACK:
Szafa RACK stojąca do złożenia dostarczana jest w 4 osobnych opakowaniach.

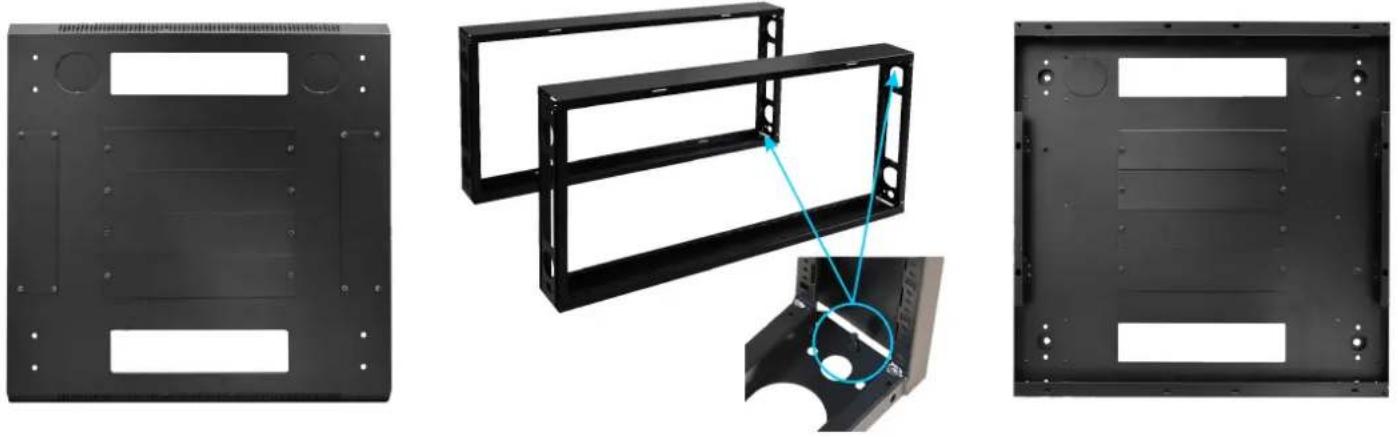

3.1) Położyć poziomo dwie ramy szafy RACK wraz z płyta górną i dolną.
Zwrócić uwagę na uziemienia w ramach - rozmieszczenie według rysunku.
Płyta górna tył Płyta dolna tył
Płyta górna przód Płyta dolna przód

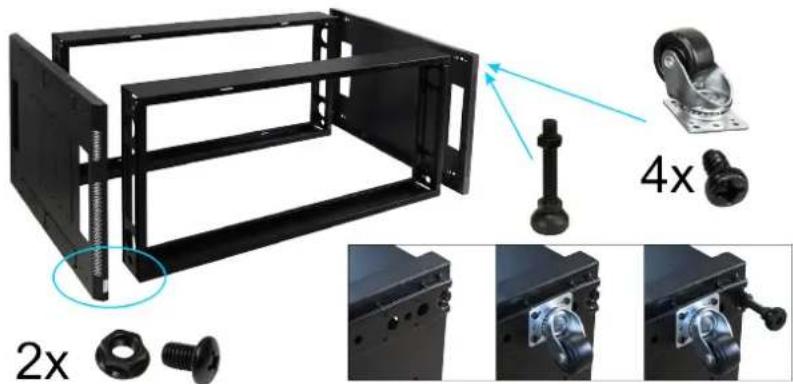

3.2) Do ram szafy RACK dostawić z lewej strony płytę górną szafy, z prawej płytę dolną.
Skręcić śrubami M8x12 z nakrętkami M8 (16szt). Wkręcić do płyty dolnej szafy kółka i nóżki.

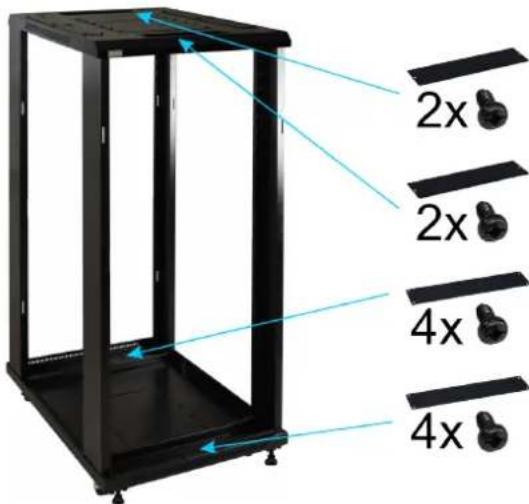

3.3) Postawić szafę RACK do pionu i zamontować:
- zaślepki wpustów kablowych góra i dół - śruba 10mm - 12szt.

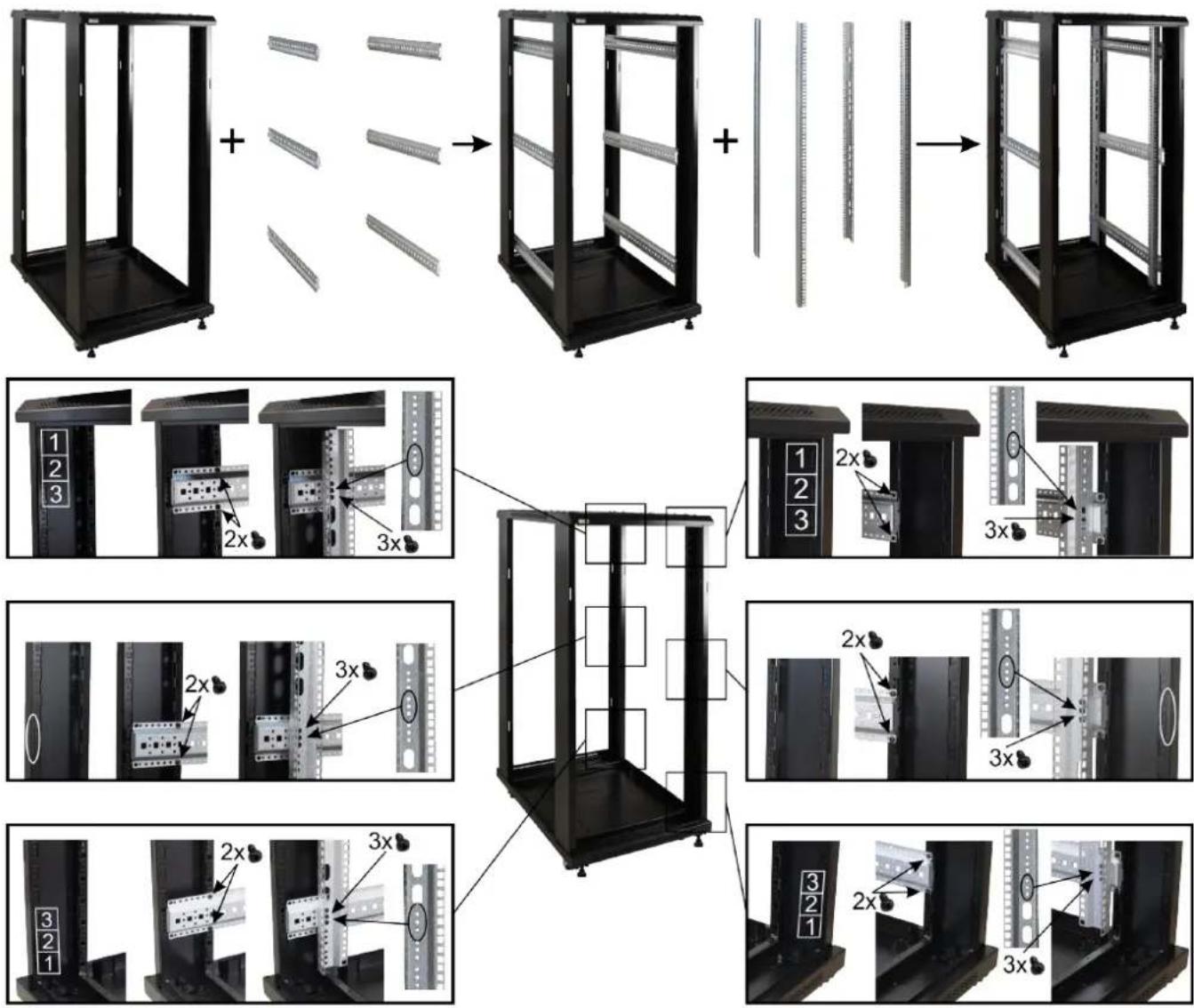

3.4) W ramach szafy zamontować od wewnątrz (z przodu i tyłu) profile poprzeczne i profile RACK - zgodnie z rysunkiem poniżej.

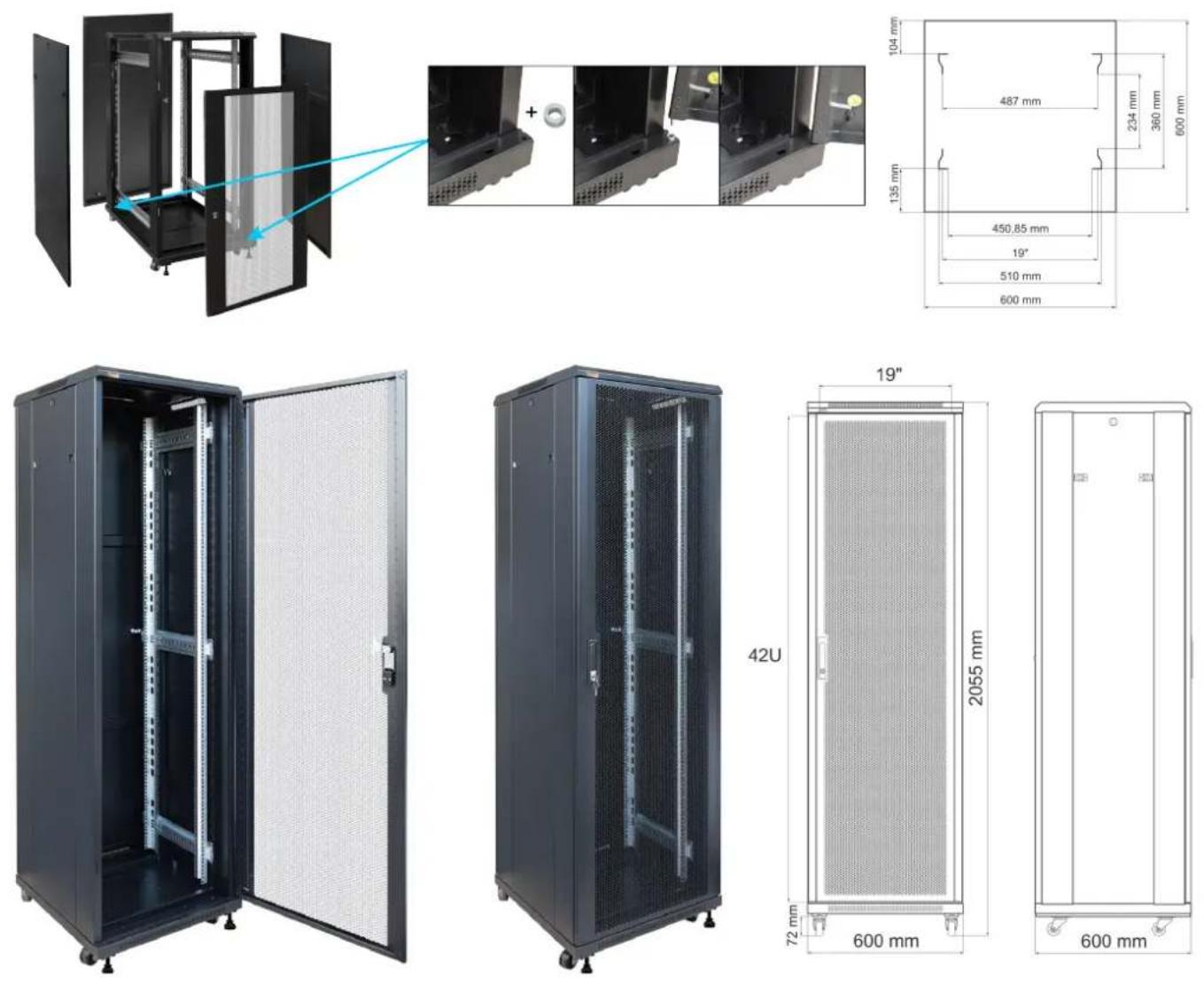

3.5) Montaż drzwi przednich, tylnych, bocznych.
Ogólne warunki gwarancji
Ogólne warunki gwarancji dostępne na stronie www.pulsar.pl
