INSTRUKCJA OBSŁUGI DC/DC05 PULSAR

• wyjście zasilania 0,5A/12 V DC*
• zasilanie DC z zakresu 12 – 30V
- wysoka sprawność 86%

- zabezpieczenia:

- przed odwrotną polaryzacją napięcia wejściowego

- gwarancja – 2 lata

1. Opis techniczny.

1.1. Opis ogólny.

Przetwornica służy do zasilania urządzeń wymagających stabilizowanego napięcia 12V DC. Maksymalny prąd obciążenia wynosi 0,5A* (Pmax= 6W). Moduł nie posiada izolacji galwanicznej pomiędzy wej/wyj (Input-Output), pracuje na wspólnym potencjale „masy” (0V). Przetwornica jest wyposażona w zabezpieczenie przed odwrotną polaryzacją napięcia wejściowego.

1.2. Parametry techniczne.

Napięcie zasilania	12 – 30 V DC
Moc modułu	6W max.
Sprawność	86%
Napięcie wyjściowe	12V DC
Pobór prądu przez uklady modułu	25mA max.
Prąd wyjściowy t_AMB <30°C	0,5A - patrz wykres 1
Prąd wyjściowy t_AMB =40°C	0,35A - patrz wykres 1
Napięcie tętnienia	150mV p-p max.
Warunki pracy	II klasa środowiskowa, temperatura -10°C – 40°C, należy zapewnić przepływ powietrza wokół modułu w celu konwekcyjnego chłodzenia.Wilgotność względna 20%...90%, bez kondensacji
Wymiary (LxWxH)	50 x 20 x 18 [mm]
Waga netto/brutto	0,04 / 0,04 [kg]
Długość kabla wejściowego DC	0,13m + złącze 0,51 ÷ 1,15 (AWG 24-17), 0,2 ÷ 1 mm^2
Długość kabla wyjściowego DC	0,13m + wtyk DC5,5/2,1 żeński
Temperatura składowania	-20°C...+60°C

* W celu przedłużenia żywotności przetwornicy zalecany prąd obciążenia wynosi 0,35A.

Wykres 1. Dopuszczalny prąd wyjściowy przetwornicy w zależności od temperatury otoczenia (obciążenie chwilowe).

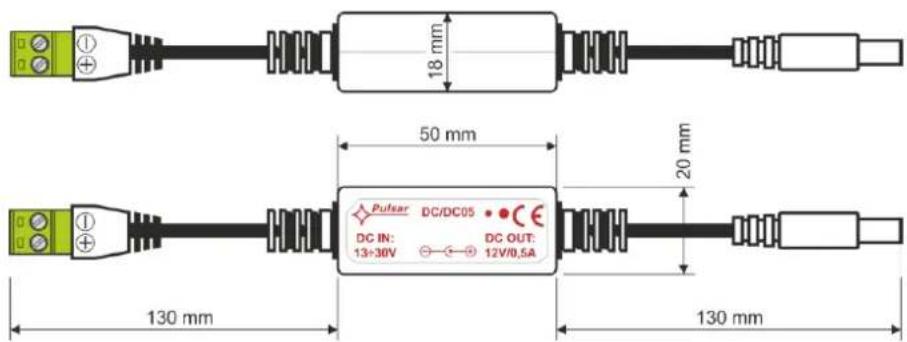

Rys.1. Widok mechaniczny przetwornicy.

1.3. Akcesoria

Do przetwornic dostępne są akcesoria - redukcje kablowe. Szczegóły na stronie www.pulsar.pl.

2. Instalacja.

2.1. Wymagania.

Przetwornica przeznaczona jest do montażu przez wykwalifikowanego instalatora, posiadającego odpowiednie (wymagane i konieczne dla danego kraju) zezwolenia i uprawnienia do przyłączania (ingerencji) w instalacje niskonapięciowe. Urządzenie powinno być zamontowane w pomieszczeniach zamkniętych zgodnie z II klasą środowiskową, o normalnej wilgotności powietrza (RH=90% maks. bez kondensacji) i temperaturze z zakresu -10°C do +40°C. W celu spełnienia wymagań LVD i EMC należy przestrzegać zasad: zasilania, zabudowy, ekranowania -odpowiednio do zastosowania.

2.2. Procedura instalacji.

1. Zamontować przetwornicę w urządzeniu.
2. Podłączyć kable wejściowe przetwornicy do napięcia DC, zachowując polaryzację.
3. Podłączyć kable wyjściowe DC przetwornicy do odbiorników.
4. Po wykonaniu testów i kontroli działania zamknąć obudowę, szafę itp.

3. Konserwacja.

Wszelkie zabiegi konserwacyjne można wykonywać po odłączeniu przetwornicy od sieci elektroenergetycznej. Przetwornica nie wymaga wykonywania żadnych specjalnych zabiegów konserwacyjnych jednak w przypadku znacznego zapylenia wskazane jest jedynie odkurzenie sprężonym powietrzem.
