INSTRUKCJA OBSŁUGI WDP-26A3 Eura

DZWONEK BEZPRZEWODOWY

WDP-26A3 CAMPANA

Możliwość rozbudowy

Zasieg pracy

Bez- przewodowy

Zasilanie bateryjne

Możliwość wyboru melodii

Sygnalizacja optyczna

Sygnalizacja akustyczna

Przed pierwszym uruchomieniem dzwonka należy przeprowadzić procedurę kodowania, niezbędną do poprawnego sparowania odbiornika z nadajnikiem. Należy tego dokonać za pomocą specjalnego przełącznika S1 w odbiorniku, dostępnego po zdjęciu tylnej obudowy odbiornika:

1. Kodowanie zestawu

Aby poprawnie sparować odbiornik z nadajnikiem należy kolejno:

- włożyć 3 sprawne baterie zasilające do komory baterii odbiornika,

- wcisnąć i zwolnić przycisk kodujący S1 w odbiorniku,

- wcisnąć przycisk wywołania w nadajniku, jeśli odbiornik wygeneruje dźwięk gongu, urządzenia są sparowane poprawnie.

Aby z odbiornikiem sparować dodatkowe nadajniki, należy ponownie wcisnąć i zwolnić przycisk S1, po czym wcisnąć przycisk wywołania w kolejnym nadajniku.

Uwaga: Maksymalnie 4 nadajniki można sparować z 1 odbiornikiem, po zakodowaniu większej ilości nadajników, najstarsze nadajniki zostaną automatycznie rozkodowane (tylko ostatnie 4 będą zapamiętane).

Z kolei z 1 nadajnikiem można sparować nieograniczona ilość odbiorników.

2. Rozkodowanie zestawu

Aby anulować komunikację nadajnika z odbiornikiem (rozkodować zestaw) należy kolejno:

- wcisnąć i przytrzymać przycisk kodujący S1 w odbiomiku,

- trzymając wciśnięty przycisk S1, wyjąć i ponownie włożyć baterie zasilające do odbiornika,

- po okresie ok. 3 sekund od ponownego załadowania baterii do odbiornika zwolnić przycisk S1 - zestaw zostanie rozkodowany.

3. Instrukcja montażu i obsługi

3.1. Dzwonek (odbiornik)

W celu zamontowania dzwonka należy:

1. W wybranym miejscu zamocować 1 kolek rozporowy wraz z wkrętem o średnicy max 5 mm.

2. Z tyłu obudowy dzwonka zdjąć osłone i umieścić trzy sprawne baterie LR6 1,5V zgodnie z oznaczeniem "+" -" (patrz rys. 3).

3. Założyć właściwie osłone baterii, a następnie zawiesić dzwonek na kołku, wykorzystując otwór w tylnej ścianie dzwonka (patrz rys. 3).

3.2. Przycisk (nadajnik)

W celu zamontowania przycisku należy:
1. W wybranym miejscu umieścić dwa kołki rozporowe przeznaczone do zamocowania tylnej ściany przycisku (patrz rys. 2).
2. Zdjąć pokrywę tylnej ściany przycisku ostrożnie naciskając mały plastikowy zatrzask.
3. Włożyć sprawną baterię CR2032 zgodnie z oznaczeniem "+" -" (patrz rys. 2).
4. Sprawdzić działanie przycisku - po naciśnięciu zaświeci się czerwona dioda umieszczona na froncie przycisku.
5. Wybrać odpowiadający rodzaj dźwięku mikroprzełącznikiem znajdującym się na froncie nadajnika pod przezroczystą osłoną tabliczki. Każde wciśnięcie mikroprzełącznika powoduje zmianę melodii dzwonka.
6. Zamocować przycisk na zatrzasku tylnej ściany.

UWAGA!

Przycisk nie jest hermetyczny ! W razie montażu przycisku w miejscu niezabezpieczonym przed opadami atmosferycznymi, wskazane jest zastosowanie dodatkowej osłony nad nim, która uniemożliwi przedostanie się wody do jego wnętrza.

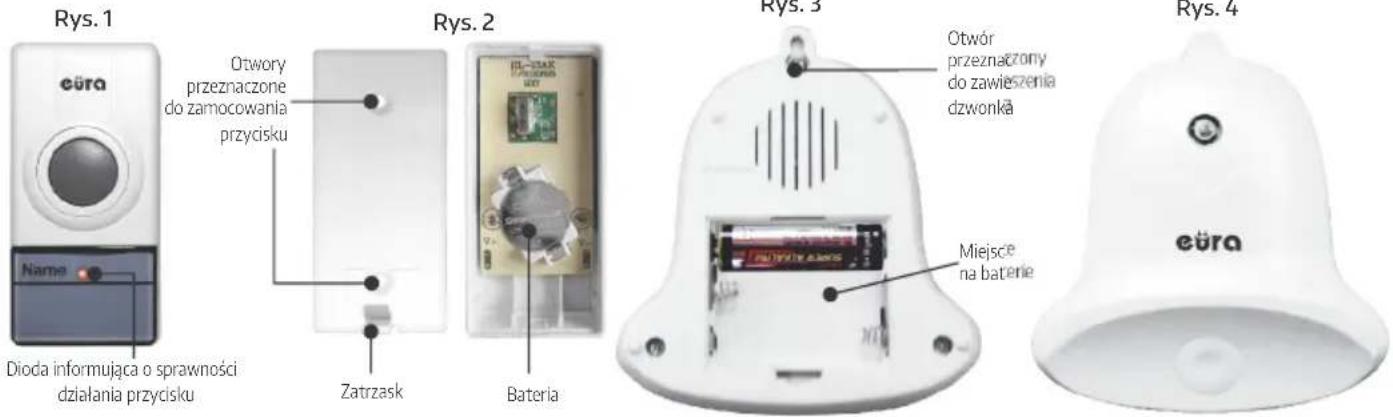

Rys. 1 céra Name Dioda informująca o sprawności działania przycisku Otwory przeznaczone do zamocowania przycisku Zatrzask Rys. 2 m-3AK Bateria Rys. 3 Otwór przeznaczony do zawieszenia dzwonka Miejsce na batterie Rys. 4 eéra

DZWONEK BEZPRZEWODOWY

WDP-26A3 CAMPANA

CHARAKTERYSTYKA URZĄDZENIA:

16 dźwięków do wyboru

żybór dźwięku za pomocą przycisku wewnątrz nadajnika ż łatwość obsługi i montażu wydłuża żywotność baterii żasięg działania do 50 m w terenie otwartym żtransmisja radiowa nie zakłócająca pracy innych urządzeń

zasilanie bateryjne - dzwonka i przycisku zastosowana w urządzeniu technologia cyfrowa znacznie

żygnalizacja optyczna dzwonienia (nadajnik i odbiornik) nowoczesne wzornictwo

PRZYKŁADOWE MOŻLIWOŚCI ROZBUDOWY ZESTAWU W SYSTEMIE EURA BELL+

Dzięki zastosowaniu specjalnego systemu kodowania nadajnika i odbiornika, istnieje możliwość rozbudowy zestawu o kolejne elementy, nie zakłócając przy okazji innych produktów tej samej marki, które mogą znaleźć się w pobliżu. Zgodność kodów dzwonka i przycisku umożliwia rozbudowę i dowolną aranzację zestawu.

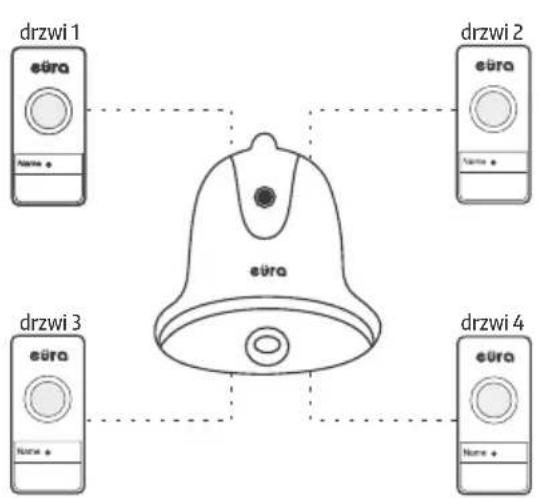

Przykład 1 (dwa lub więcej przycisków obsługujących jeden dzwonek)

drzwi 1 euro Name * drzwi 2 euro Name * drzwi 3 euro Name * drzwi 4 euro Name *

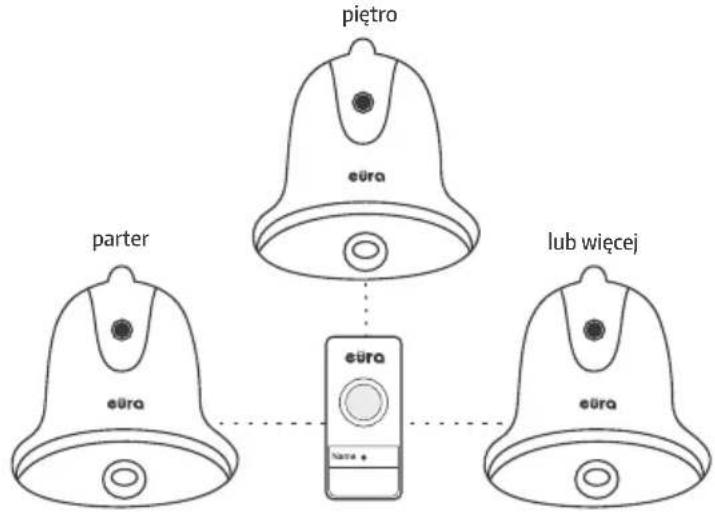

Przykład 2 (dwa lub więcej dzwonków obsługiwanych przez jeden przycisk)

piętro eura parter eura eura lub więcej eura

W skład zestawu wchodzą: dzwonek (odbiornik) i przycisk (nadajnik)

DANE TECHNICZNE	DZWONEK	PRZYCISK
Zasilanie	4,5V DC (3 baterie LR6 1,5V)	3V DC (1 bateria CR2032)
Transmisja	radiowa
Częstotliwość	433,92 MHz
Moc nadajnika	10 dB
Zasięg działania	do 50 m w otwartym terenie
Max poziom dźwięku generowanego przez dzwonek	około 80 dB/ 1 m	—
Temperaturowy zakres pracy	od 0 °C do +35 °C	od -10°C do +35°C
Stopień ochrony obudowy	IP 20	IP 44
Waga netto	0,07 kg	0,03 kg

Zużyte urządzenie elektryczne lub elektroniczne nie może być składowane (wyrzucone) wraz z innymi odpadami pochodzącymi z gospodarstów domowych. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi, zużyte urządzenie należy składować w miejscach do tego przeznaczonych. W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego składowania zużytego produktu należy zwrócić się do organu władz lokalnych lub rny zajmującej się recyklingiem odpadów.

Informacje na temat. miejsc zbierania zuzyłego sprzętu elektrycznego elektronicznego znaleźć można na stronie organizacji odzysku http://www.elektroeko.pl nr rej. BDO 000015700

W przypadku zniszczenia bądź kradzieży dzwonka lub przycisku zastosowany w urządzeniu system kodowania, umożliwia wymianę którego kolwiek z wymienionych elementów na nowy.

Eura-Tech Sp. z o.o. niniejszym oświadcza, że typ urządzenia radiowego - dzwonek bezprzewodowy WDP-26A3 CAMPANA jest zgodny z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: www.eura-tech.eu

5 905548 273815

Eura-Tech Sp. z o.o.

ul. Przemysłowa 35A, 84-200 Wejherowo, Poland

www.eura-tech.eu

CE 0168
