INSTRUKCJA OBSŁUGI WDP-15A3 Eura

DZWONEK BEZPRZEWODOWY

WDP-15A3 SIMPLEX

Przed pierwszym uruchomieniem dzwonka należy przeprowadzić procedurę kodowania, niezbędną do poprawnego sparowania odbiornika z nadajnikiem. Należy tego dokonać za pomocą specjalnego przełącznika, który znajduje się z boku obudowy odbiornika:

Możliwość rozbudowy

Zasięc pracy

Bez- przewodowy

Zasilanie sieciowe

Możliwość wyboru melodii

1. Kodowanie zestawu

Aby poprawnie sparować odbiornik z nadajnikiem należy kolejno:

• wetknąć odbiornik do gniazda zasilającego \~230V,
• wcisnąć i zwolnić przycisk kodujący z boku obudowy odbiornika,
• wcisnąć przycisk wywołania w nadajniku, jeśli odbiornik wygeneruje dźwięk gongu, urządzenia są sparowane poprawnie.
  – Aby z odbiornikiem sparować dodatkowe nadajniki, należy ponownie wcisnąć i zwolnić przycisk kodujący, po czym wcisnąć przycisk wywołania w kolejnym nadajniku.

Uwaga: Maksymalnie 4 nadajniki można sparować z 1 odbiornikiem, po zakodowaniu większej ilości nadajników, najstarsze nadajniki zostaną automatycznie rozkodowane (tylko ostatnie 4 będą zapamiętane). Z kolei z 1 nadajnikiem można sparować nieograniczona ilość odbiorników.

2. Rozkodowanie zestawu

Aby anulować komunikację nadajnika z odbiornikiem (rozkodować zestaw) należy kolejno:

• wcisnąć i przytrzymać przycisk kodujący w odbiorniku,
  – trzymając wciśnięty przycisk kodujący, wyjąć odbiornik z gniazdka, po czym wetknąć go ponownie,
• po okresie ok. 3 sekund od ponownego podłączenia odbiornika do gniazdka zwolnić przycisk kodujący,
• zestaw zostanie rozkodowany.

3. Instrukcja montażu I obsługi

3.1. Przycisk (nadajnik)

W celu zamontowania przycisku należy:

1. W wybranym miejscu umieścić dwa kołki rozporowe przeznaczone do zamocowania tylnej ściany przycisku (patrz rys. 3).
2. Zdjąć pokrywę tylnej ściany przycisku ostrożnie naciskając mały plastikowy zatrzask.
3. Włożyć sprawną baterię 3V DC CR2032 zgodnie z oznaczeniem "+" -" (patrz rys. 3).
4. Sprawdzić działanie przycisku - po naciśnięciu zaświeci się dioda umieszczona na froncie przycisku.
5. Wybrać odpowiadający rodzaj dźwięku mikroprzełącznikiem znajdującym się na froncie nadajnika pod przezroczystą osłoną tabliczki. Każde wciśnięcie mikroprzełącznika powoduje zmianę melodii dzwonka.
6. Zamocować przycisk na zatrzasku tylnej ściany.

3.2. Dzwonek (odbiornik)

1. Ustawić żadana głośność dzwonka przełącznikiem MIN/MAX.
2. Dzwonek wystarczy umieścić w wolnym gniazdku sieciowym \~230V/50Hz, znajdującym się w zasięgu nadajnika.

UWAGA

W razie montażu przycisku w miejscu niezabezpieczonym przed opadami atmosferycznymi, zaleca się zainstalowanie nad nim dodatkowej osłony, która uniemożliwi przedostanie się wody do jej wnętrza.

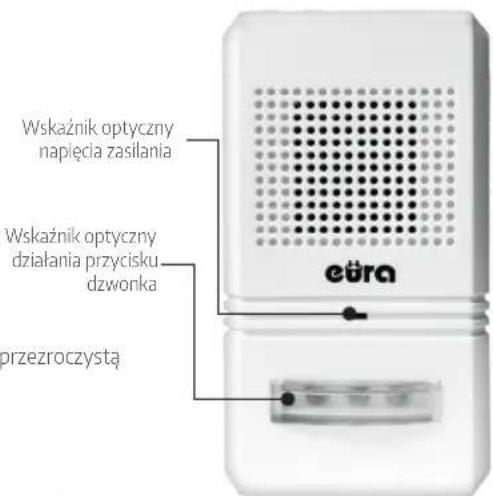

Wskaźnik optyczny napięcia zasilania Wskaźnik optyczny działania przycisku dzwonka przezroczystą eura

Rys. 1

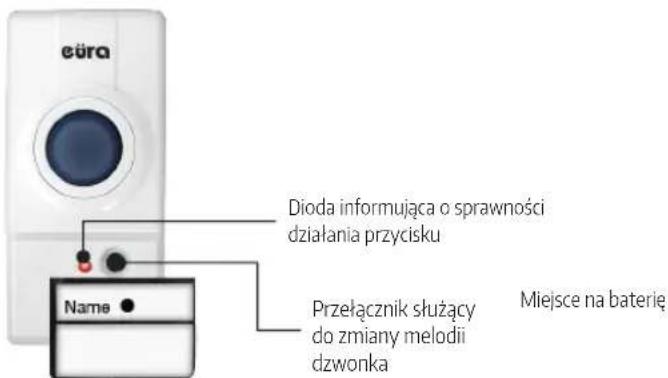

eüra Dioda informująca o sprawności działania przycisku Przełącznik służący do zmiany melodii dzwonka Miejsce na baterię Name

Rys. 2

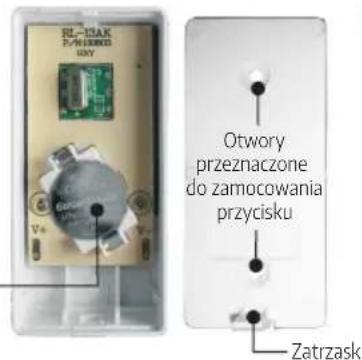

RL-15AK 7/4/2000 OMY Otwory przeznaczone do zamocowania przycisku Zatrzask

Rys. 3

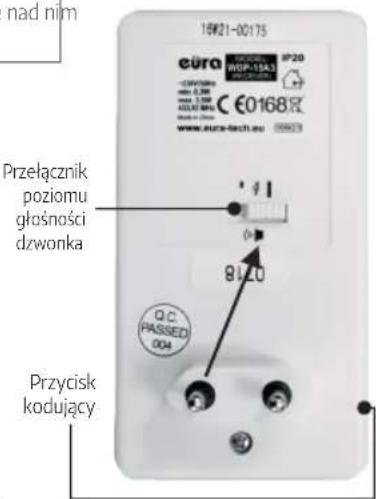

nad nim 16W21-00175 euro PRZEłącznik poziomu głośności dzwonka 9120 Q.C PASSED 004 Przycisk kodujący

Rys. 4

DZWONEK BEZPRZEWODOWY

WDP-15A3 SIMPLEX

CHARAKTERYSTYKA URZĄDZENIA

• 16 dźwięków do wyboru
- system kodowania dzwonka i przycisku
- wybór dźwięku za pomocą przycisku wewnątrz nadajnika
- łatwość obsługi i montażu
- zasięg działania do 50 m w terenie otwartym
- transmisja radiowa nie zakłóca pracy innych urządzeń

• zasilanie bateryjne przycisku
• zasilanie \~230V/50Hz dzwonka (odbiornika)
• zastosowana w urządzeniu technologia cyfrowa znacznie wydłużająca żywotność baterii
• sygnalizacja optyczna dzwonienia (przycisk i odbiornik)
• sygnalizacja optyczna zasilania (odbiornik)
• regulacja głośności dzwonka

PRZYKŁADOWE MOŻLIWOŚCI ROZBUDOWY ZESTAWU W SYSTEMIE EURA BELL+

Dzięki zastosowaniu specjalnego systemu kodowania nadajnika i odbiornika, istnieje możliwość rozbudowy zestawu o kolejne elementy, nie zakłócając przy okazji innych produktów tej samej marki, które mogą znaleźć się w pobliżu.

W celu rozbudowy zestawu, każdy nowy element należy zakodować zgodnie z czynnościami opisanymi w punkcie „Kodowanie zestawu”.

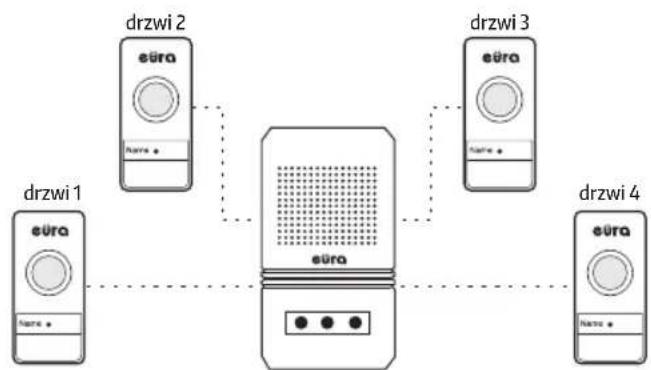

Przykład 1 (dwa lub więcej przycisków obsługujących jeden dzwonek)


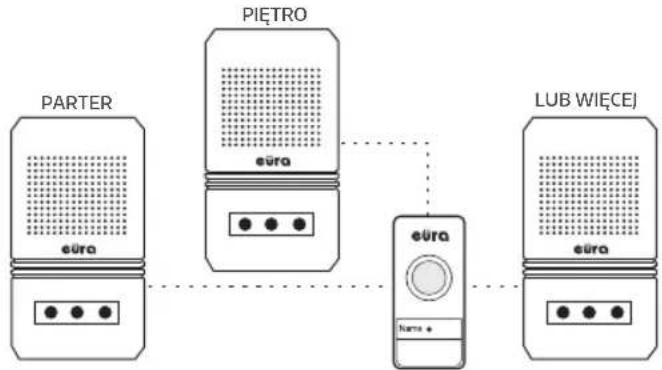

Przykład 2 (dwa lub więcej dzwonków obsługiwanych przez jeden przycisk)

W skład zestawu wchodzą: dzwonek (odbiornik) i przycisk (nadajnik)

DANE TECHNICZNE	DZWONEK	PRZYCISK
Zasilanie	~230V/50Hz	3V DC (1 x CR2032)
Transmisja	radiowa
Częstotliwość	433,92 MHz (=250 kHz)
Maks. moc promieniowania	<5mW
Zasięg działania	do 50 m w otwartym terenie
Max poziom dźwięku generowanego przez dzwonek	około 80 dB	-
Temperaturowy zakres pracy	od 0°C do -35°C	od -10°C do +35°C
Stopień ochrony obudowy	IP 20	IP 44
Waga netto	120 g	30 g

Eura-Tech Sp. z o.o. niniejszym oświadcza, że typ urządzenia radiowego - dzwonek bezprzewodowy WDP-15A3 SIMPLEX jest zgodny z dyrektywą 2014/53/UE.

Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: www.eura-tech.eu

Zużyte urządzenie elektryczne lub elektroniczne nie może być składowane (wyrzucone) wraz z innymi odpadami pochodzączymi z gospodarstów domowych. Aby uniknąć szkodilnego epilepsy na sł Foodworski naturalne i zolrowie ludzi, zużyte urządzenie należy składować w miejscach do tego przeznaczonych. W celu uzyskiania informacji na temat miejsca i sposobu bezpiecznego składowania zuzytego produktu należy zerrości się do organu władz lokalnych lub firmy zajmującej się rytklimięm odpadów.

or rej. BDO 000015700

ElektroEko

Informacje na temat mięsc zbierania zużytego sprzętu elektrycznego i elektronicznego znaleźć można na stronie organizacji odzysku http://www.elektroeko.pl

W przypadku znisczenia bądź kradzieży dzwonka lub przycisku zastosowany w urządzeniu system kodowania, umożliwia wymianę któregokolwiek z wymienionych elementów na nowy
