INSTRUKCJA OBSŁUGI WDP-24A3 Eura

DZWONEK BEZPRZEWODOWY

WDP-24A3 ELLIPSIS

Możliwość rozbudowy

Zasieg pracy

Bez- przewodowy

Zasilanie bateryjne

Możliwość wyboru melodii

Sygnalizacja optyczna

Sygnalizacja akustyczna

Przed pierwszym uruchomieniem dzwonka należy sprawdzić, czy przycisk jest fabrycznie zakodowany. Jeżeli nie jest, należy tego dokonać za pomocą specjalnego przełącznika S1 w odbiorniku, dostępnego po zdjęciu tylnej obudowy odbiornika:

1. Kodowanie zestawu

Aby poprawnie sparować odbiornik z nadajnikiem należy kolejno:

- włożyć 3 sprawne baterie zasilające do komory baterii odbiornika,

- wcisnąć i zwolnić przycisk kodujący S1 w odbiorniku,

- wcisnąć przycisk wywołania w nadajniku, jeśli odbiornik wygeneruje dźwięk gongu, urządzenia są sparowane poprawnie.

Aby z odbiornikiem sparować dodatkowe nadajniki, należy ponownie wcisnąć i zwolnić przycisk S1, po czym wcisnąć przycisk wywołania w kolejnym nadajniku.

Uwaga: Maksymalnie 4 nadajniki można sparować z 1 odbiornikiem, po zakodowaniu większej ilości nadajników, najstarsze nadajniki zostaną automatycznie rozkodowane (tylko ostatnie 4 będą zapamiętane).

Z kolei z 1 nadajnikiem można sparować nieograniczona ilość odbiorników.

S1 MO SND P/RESETOR Q0 Q3 L4 D1 LED 3U D2 B8

2. Rozkodowanie zestawu

Aby anulować komunikację nadajnika z odbiornikiem (rozkodować zestaw) należy kolejno:

- wcisnąć i przytrzymać przycisk kodujący S1 w odbiorniku,

- trzymając wciśnięty przycisk S1, wyjąć i ponownie włożyć baterie zasilające do odbiornika,

- po okresie ok. 3 sekund od ponownego załadowania baterii do odbiornika zwolnić przycisk S1 - zestaw zostanie rozkodowany.

3. Instrukcja montażu i obsługi

3.1. Dzwonek (odbiornik)

1. W celu zamontowania dzwonka należy w wybranym miejscu zamocować kołek rozporowy wraz z wkrętem o średnicy max 5 mm.

2. Z tyłu obudowy dzwonka zdjąć osłone i umieścić trzy sprawne baterie LR6 1,5V zgodnie z oznaczeniem "+" -" (patrz rys. 3).

3. Założyć właściwie osłone baterii, a następnie zawiesić dzwonek na kołku, wykorzystując otwór w tylnej ścianie dzwonka (patrz rys. 3).

3.2. Przycisk (nadajnik)

1. W celu zamontowania przycisku należy w wybranym miejscu umieścić dwa kołki rozporowe przeznaczone do zamocowania tylnej ściany przycisku (patrz rys. 2).

2. Zdjąć pokrywę tylnej ściany przycisku ostrożnie naciskając mały plastikowy zatrzask.

3. Włożyć sprawną baterię CR2032 3V zgodnie z oznaczeniem "+" -" (patrz rys. 2).

4. Sprawdzić działanie przycisku - po naciśnięciu zaświeci się czerwona dioda umieszczona na froncie przycisku.

5. Wybrać odpowiadający rodzaj dźwięku mikroprzełącznikiem znajdującym się na froncie nadajnika pod przezroczystą osłoną tabliczki. Każde wciśnięcie mikroprzełącznika powoduje zmianę melodii dzwonka (patrz rys. 1).

6. Montaż kończy zamocowanie przycisku na zatrzasku tylnej ściany.

UWAGA

Przycisk nie jest hemetyczny! W razie montażu przycisku w miejscu niezabezpieczonym przed opadami atmosferycznymi, wskazane jest zastosowanie dodatkowej osłony nad nim, która uniemożliwi przedostanie się wody do jego wnętrza.

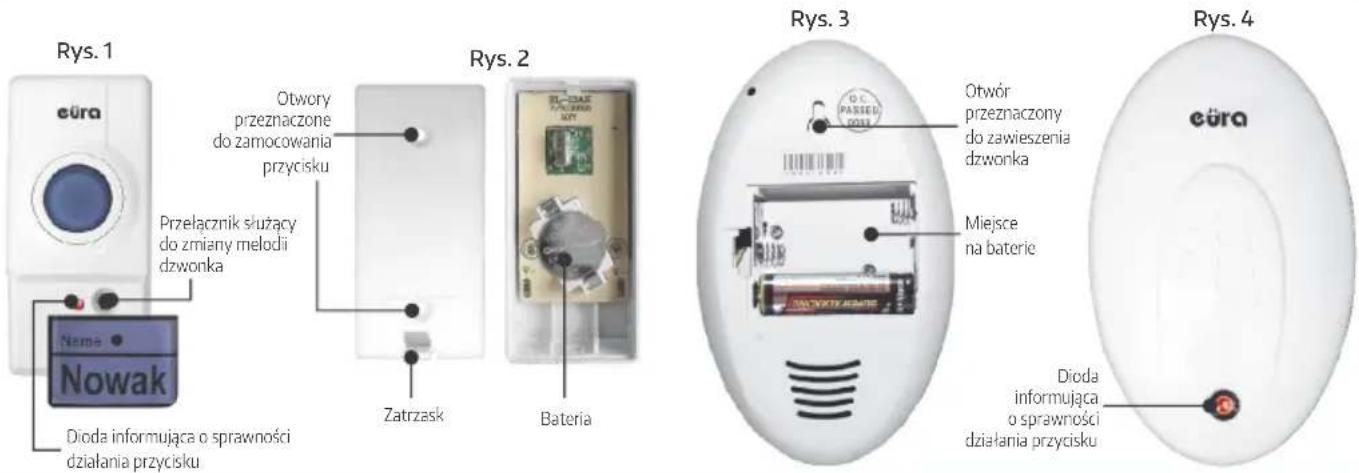

Rys. 1 euro Przełącznik służący do zmiany melodii dzwonka Zatrzask Bateria Rys. 2 Otwory przeznaczone do zamocowania przycisku Rys. 3 Otwór przeznaczony do zawieszenia dzwonka Miejsce na baterie Rys. 4 euro Dioda informująca o sprawności działania przycisku Dioda informująca o sprawności działania przycisku

DZWONEK BEZPRZEWODOWY

WDP-24A3 ELLIPSIS

CHARAKTERYSTYKA URZĄDZENIA:

• 32 dźwięki do wyboru • zasilanie bateryjne - dzwonka i przycisku
- wybór dźwięku za pomocą przycisku • zastosowana w urządzeniu technologia cyfrowa wewnątrz nadajnika znacznie wydłuża żywotność baterii
- łatwość obsługi i montażu - sygnalizacja optyczna dzwonienia (przycisk I
- zasięg działania do 50m w terenie otwartym odbiornik)
- transmisja radiowa nie zakłócająca pracy innych urządzeń
- nowoczesne wzornictwo

PRZYKŁADOWE MOŻLIWOŚCI ROZBUDOWY ZESTAWU W SYSTEMIE EURA BELL+

Dzięki zastosowaniu specjalnego systemu kodowania nadajnika i odbiornika, istnieje możliwość rozbudowy zestawu o kolejne elementy, nie zakłócając przy okazji innych produktów tej samej marki, które mogą znaleźć się w pobliżu.

W celu rozbudowy zestawu, każdy nowy element należy zakodować zgodnie z czynnościami opisanymi w punkcie „Kodowanie zestawu”.

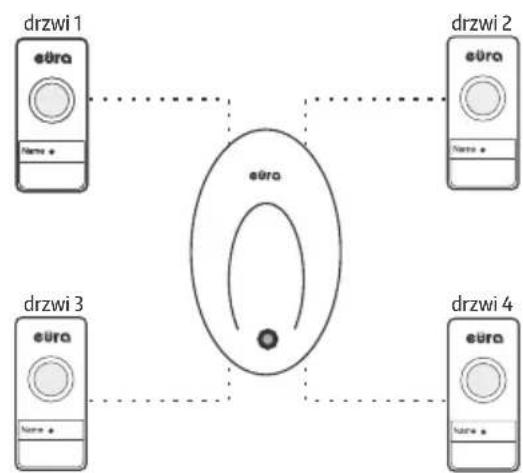

Przykład 1 (dwa lub więcej przycisków obsługujących jeden dzwonek)


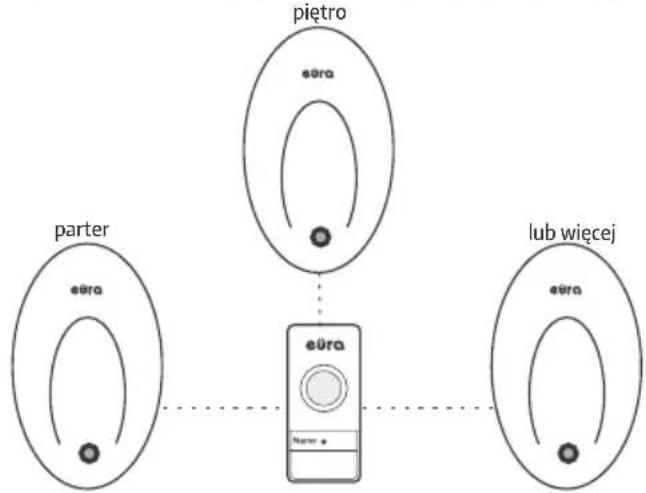

Przykład 2 (dwa lub więcej dzwonków obsługiwanych przez jeden przycisk)

W skład zestawu wchodzą: dzwonek (odbiornik) i przycisk (nadajnik)

DANE TECHNICZNE	DZWONEK	PRZYCISK
Zasilanie	4,5V DC (3 baterie LR6 1,5V)	3V DC (1 bateria CR2032)
Transmisja	radiowa
Częstotliwość	433,92 MHz
Moc nadajnika	10 dB
Zasięg działania	do 50 m w otwartym terenie
Max poziom dźwięku generowanego przez dzwonek	około 80 dB/1 m	—
Temperaturowy zakres pracy	od 0°C do +35°C	od -10°C do +35°C
Stopień ochrony obudowy	IP 20	IP 44
Waga netto	0,07 kg	0,03 kg

[IMAGE]

Zużyte urządzenie elektryczne lub elektroniczne nie może być składowane (wyrzucone) wraz z innymi odpadami pochodzącymi z gospodarstw domowych. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi, zużyte urządzenie należy składować w miejscach do tego przeznaczonych. W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego składowania zużytego produktu należy zwrócić się do organu władz lokalnych lub rmy zajmującej się recykingiern odpadów.Informacje na temat miejsca zbierania zużytego sprzętu elektrycznego i elektronicznego znaleźć można na stronie organizacji odzysku http://www.olektrocko.plnr rej. BDO 000015700

Eura-Tech Sp. z o.o. niniejszym oświadcza, że typ urządzenia radiowego - dzwonek bezprzewodowy WDP-24A3 ELLIPSIS jest zgodny z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: www.eura-tech.eu
