WDP-25A3 - Dzwonki Eura - Bezpłatna instrukcja obsługi

Typ produktu	Dzwonek bezprzewodowy
Model	WDP-25A3
Marka	Eura
Zasilanie	Baterie AA (2 sztuki)
Zasięg	Do 100 m na otwartej przestrzeni
Liczba melodii	25 różnych dźwięków
Regulacja głośności	Tak
Wskaźnik LED	Tak, przy odbiorniku
Wymiary nadajnika	80 × 40 × 20 mm
Wymiary odbiornika	100 × 70 × 25 mm
Waga	Około 100 g (komplet)
Montaż	Na ścianie (taśma dwustronna lub śruby)
Temperatura pracy	-10°C do 50°C
Kolor	Biały
Bezpieczeństwo	Ochrona przed przypadkowym rozładowaniem baterii
Części zamienne	Baterie, taśma montażowa
Gwarancja	2 lata

Często zadawane pytania - WDP-25A3 Eura

Jak sparować nadajnik z odbiornikiem?

Włóż baterie do obu urządzeń, a następnie naciśnij przycisk synchronizacji na odbiorniku i w ciągu 30 sekund naciśnij przycisk dzwonka na nadajniku. Potwierdzeniem będzie sygnał dźwiękowy.

Jaki jest zasięg dzwonka?

Zasięg wynosi do 100 metrów na otwartej przestrzeni. W budynkach może być mniejszy ze względu na ściany.

Czy można zmienić melodię?

Tak, odbiornik posiada przycisk zmiany melodii. Naciskaj go, aby przejrzeć wszystkie 25 dostępnych dźwięków.

Jak wyregulować głośność?

Głośność reguluje się pokrętłem lub przyciskami na odbiorniku. Ustaw odpowiedni poziom dla swojego otoczenia.

Co zrobić, gdy dzwonek nie działa?

Sprawdź, czy baterie są naładowane i prawidłowo włożone. Upewnij się, że nadajnik i odbiornik są w zasięgu. Spróbuj ponownie przeprowadzić synchronizację.

Czy dzwonek jest wodoodporny?

Nadajnik (przycisk) jest odporny na warunki atmosferyczne, ale nie jest całkowicie wodoodporny. Odbiornik powinien być umieszczony w suchym miejscu.

Jak długo działają baterie?

Czas pracy baterii wynosi około 6-12 miesięcy w zależności od częstotliwości używania i głośności. Zalecamy stosowanie baterii alkalicznych.

Czy mogę podłączyć dodatkowy odbiornik?

Tak, większość modeli umożliwia dodanie kolejnych odbiorników. Należy je sparować z tym samym nadajnikiem zgodnie z instrukcją.

Jak zamontować dzwonek na ścianie?

Nadajnik przyklej za pomocą dołączonej taśmy dwustronnej lub przykręć do ściany. Odbiornik umieść w suchym miejscu wewnątrz budynku.

Gdzie mogę kupić części zamienne?

Baterie są ogólnodostępne. W przypadku uszkodzenia elementów montażowych lub samego urządzenia, skontaktuj się z serwisem Eura lub punktem sprzedaży.

INSTRUKCJA OBSŁUGI WDP-25A3 Eura

DZWONEK BEZPRZEWODOWY

WDP-25A3 CANTOR

Możliwość rozbudowy

Zasięg pracy

Bez- przewodowy

Zasilanie bateryjne

Możliwość wyboru

Sygnalzacja optyczna

Sygnalizacja akustyczna

Przed pierwszym uruchomieniem dzwonka należy sprawdzić, czy przycisk jest fabrycznie zakodowany. Jeżeli nie jest, należy tego dokonać za pomocą specjalnego przycisku znajdującego się na froncie obudowy odbiornika (patrz rys.2):

1. Kodowanie zestawu

Aby poprawnie sparować odbiornik z nadajnikiem należy kolejno:

- włożyć 3 sprawne baterie zasilające do komory baterii odbiornika,

- wcisnąć i przytrzymaj przycisk kodujący na czas około 3 sekund,

- wcisnąć przycisk wywołania w nadajniku, jeśli odbiornik wygeneruje dźwięk gongu oraz zadziała sygnalizacja optyczna, urządzenia są sparowane poprawnie.

Aby z odbiornikiem sparować dodatkowe nadajniki, należy ponownie wcisnąć i zwolnić przycisk S1, po czym wcisnąć przycisk wywołania w kolejnym nadajniku.

Uwaga: Maksymalnie 4 nadajniki można sparować z 1 odbiornikiem, po zakodowaniu większej ilości nadajników, najstarsze nadajniki zostaną automatycznie rozkodowane (tylko ostatnie 4 będą zapamiętane).

Z kolei z 1 nadajnikiem można sparować nieograniczona ilość odbiorników.

2. Rozkodowanie zestawu

Aby anulować komunikację nadajnika z odbiornikiem (rozkodować zestaw) należy kolejno:

- wcisnąć i przytrzymać przycisk kodujący na odbiorniku,

- trzymając wciśnięty przycisk kodujący, wyjąć i ponownie włożyć baterie zasilające do odbiornika,

- po okresie ok. 3 sekund od ponownego załadowania baterii do odbiornika zwolnić przycisk kodowania - zestaw zostanie rozkodowany.

3. Instrukcja montażu i obsługi

3.1. Dzwonek (odbiornik)

1. W celu zamontowania dzwonka należy w wybranym miejscu zamocować 2 kołki rozporowe wraz z wkrętami o średnicy max 3 mm.

2. Z tyłu obudowy dzwonka zdjąć osłone (patrz rys.3) i umieścić w dzwonku trzy sprawne baterie LR61,5V zgodnie z oznaczeniem "+" -

3. Założyć właściwie osłonę baterii, a następnie zawiesić dzwonek na kołkach, wykorzystując 2 otwory w tylnej ścianie dzwonka (patrz rys.3).

3.2. Przycisk (nadajnik)

1. W celu zamontowania przycisku należy w wybranym miejscu umieścić dwa kołki rozporowe przeznaczone do zamocowania tylnej ściany przycisku (patrz rys. 2).
2. Zdjąć pokrywę tylnej ściany przycisku ostrożnie naciskając mały plastikowy zatrzask.
3. Włożyć sprawną baterię 3V typu CR2032 zgodnie z oznaczeniem "+" - (patrz rys. 2).
4. Sprawdzić działanie przycisku - po naciśnięciu zaświeci się czerwona dioda umieszczona na froncie przycisku (patrz rys.2).
5. Wybrać odpowiadający rodzaj dźwięku mikroprzełącznikiem znajdującym się na froncie nadajnika pod przezroczystą osłoną tabliczki. Każde wciśnięcie mikroprzełącznika powoduje zmianę melodii dzwonka.
6. Montaż kończy zamocowanie przycisku na zatrzasku tylnej ściany.

UWAGA

Przycisk nie jest hermetyczny. W razie montażu przycisku w miejscu narażonym na opady atmosferyczne, zaleca się zamontowanie nad nim dodatkowej osłony, która uniemożliwi przedostanie się wody do wnętrza obudowy przycisku.

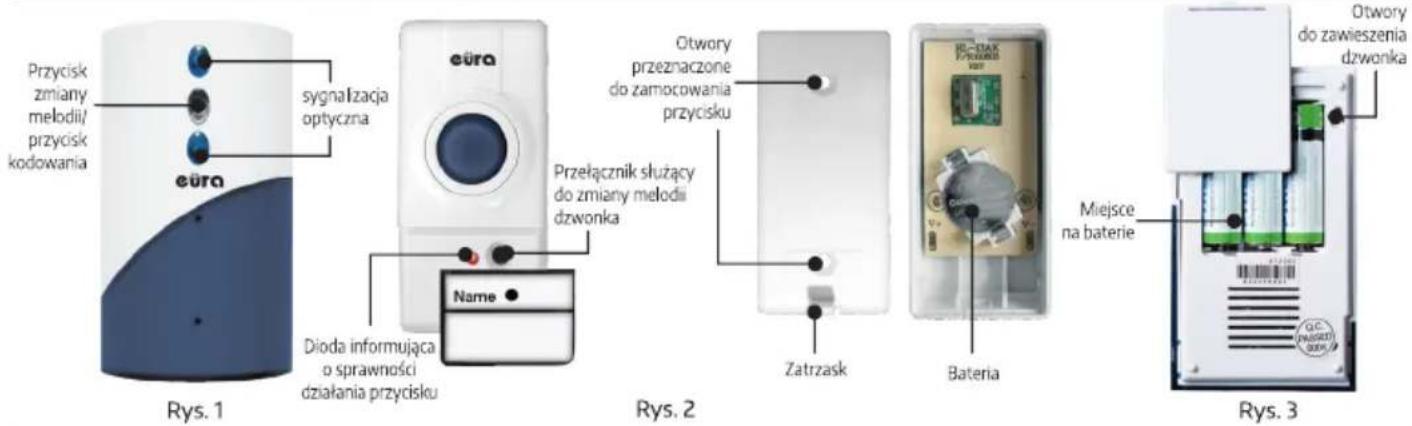

Przycisk zmiany młodii/ przycisk kodowania sygnalizacja optyczna euro Rys. 1 euro Name Dioda informująca o sprawności działania przycisku Otwory przeznaczone do zamocowania przycisku Przełącznik służący do zmiany melodii dzwonka Zatrzask Bateria Rys. 2 Rys. 3 Otwnory do zawieszenia dzwonka Miejsce na baterie

UWAGA

Sygnalizacja optyczna LED:

- W czasie wywołania odbiornika, lampka będzie migać wraz z dzwonkiem.

- Niski poziom bateni będzie sygnalizowany przez powolne czerwone miganie. Nastąpi to gdy napięcie batenii odbiomika spadnie poniżej 3,3V (odstęp czasu około 8 sekund)

Uwaga: Kiedy lampka wskazuje, że napięcie baterii jest niskie, wymień baterie w jak najkrótszym czasie.

Produkt objęty jest 24 miesięczną gwarancją liczoną od daty zakupu towaru. Gwarancja jest ważna wyłącznie z oryginalnym dokumentem zakupu (paragon, faktura itp). Uszkodzenia spowodowane zalaniem produktu nie są objęte gwarancją.

DZWONEK BEZPRZEWODOWY

WDP-25A3 CANTOR

CHARAKTERYSTYKA URZĄDZENIA:

• 32 dźwięki do wyboru
- wybór dźwięku za pomocą przycisku wewnątrz nadajnika
- zasięg działania do 50 m w terenie otwartym
- transmisja radiowa nie zakłócająca pracy innych urządzeń

• zasilenie bateryjne - dzwonka i przycisku
• zastosowana w urządzeniu technologia cyfrowa znacznie wydłuża żywotność baterii
• sygnalizacja optyczna dzwonienia - dzwonka i przycisku
• nowoczesne wzornictwo

PRZYKŁADOWE MOŻLIWOŚCI ROZBUDOWY ZESTAWU

Dzięki zastosowaniu specjalnego systemu kodowania nadajnika i odbiornika, istnieje możliwość rozbudowy zestawu o kolejne elementy, nie zakłócając przy okazji innych produktów tej samej marki, które mogą znaleźć się w pobliżu. Zgodność kodów dzwonka i przycisku umożliwia rozbudowę i dowolną aranżację zestawu.

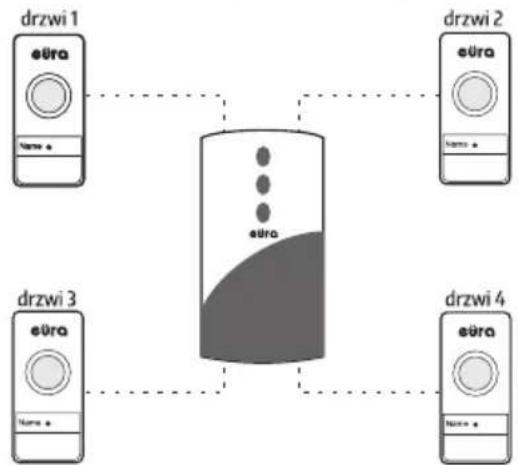

Przykład 1 (dwa lub więcej przycisków obsługujących jeden dzwonek)


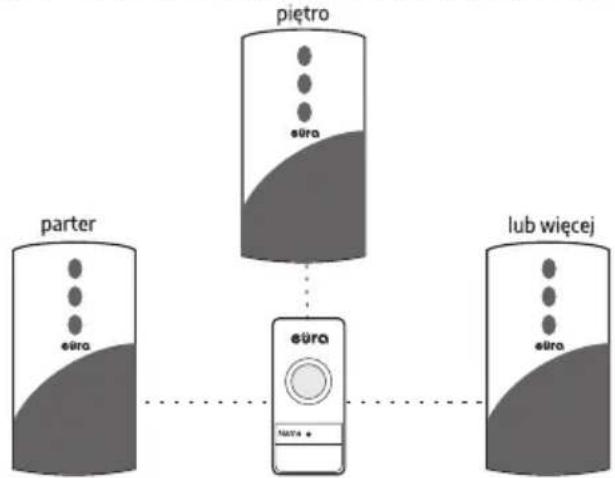

Przykład 2 (dwa lub więcej dzwonków obsługiwanych przez jeden przycisk)

W skład zestawu wchodzą: dzwonek (odbiornik) i przycisk (nadajnik)

DANE TECHNICZNE	DZWONEK	PRZYCISK
Zasilanie	4,5V DC (3 baterie LR6 1,5V)	3V DC (1 bateria CR2032)
Transmisja	radiowa
Częstotliwość	433,92 MHz
Maks. moc promieniowania	<5mW
Zasięg działania	do 50 m w otwartym terenie
Max poziom dźwięku generowanego przez dzwonek	około 80 dB/1 m	-
Temperaturowy zakres pracy	od 0°C do +35°C	od -10°C do +35°C
Stopień ochrony obudowy	IP 20	IP 44
Waga netto	0,07 kg	0,03 kg

Zużyte urządzenie elektryczne lub elektroniczne nie może być składowane (wyrzucone) wraz z innymi odpadami pochodzącym z gospodarstw domowych. Aby uniknąć szkodiłwego wpływu na środowisko naturalne i zdrowie ludzi, zużyte urządzenie należy składować w miejscach do tego przeznaczonych. W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego składowania zużytego produktu należy zwrócić się do organu władz lokalnych lub firmyzajmującej się recyklingiem odpadów.

nr nej. BDO 000015700

ElektroEko

Informacje na temat miejsc ziberania zużytego sprzętu elektrycznego i elektronicznego znaleźć można na stronie organizacji odcysku http://www.elektnetko.pl

Eura-Tech Sp. z o.o. niniejszym oświadcza, że typ urządzenia radiowego - dzwonek bezprzewodowy WDP-25A3 CANTOR jest zgodny z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: www.eura-tech.eu

5 905548 273716
