INSTRUKCJA OBSŁUGI WDP-30A3 Eura

DZWONEK BEZPRZEWODOWY

WDP-30A3 NOTE

Możliwość rozbudowy

Zasieg pracy

Bez- przewodowy

Zasilanie sieciowe

Możliwości wyboru melodii

Sygnalizacja akustyczna

Przed pierwszym uruchomieniem dzwonka należy przeprowadzić procedurę kodowania, niezbędną do poprawnego sparowania odbiornika z nadajnikiem. Należy tego dokonać za pomocą specjalnego przełącznika, który znajduje się z boku obudowy odbiornika:

1. Kodowanie zestawu

Aby poprawnie sparować odbiornik z nadajnikiem należy kolejno:

wetknąć odbiornik do gniazda zasilającego \~230V,

- wcisnąć i zwolnić przycisk kodujący z boku obudowy odbiornika,

– wcisnąć przycisk wywołania w nadajniku, jeśli odbiornik wygeneruje dźwięk gongu, urządzenia są sparowane poprawnie.

– aby z odbiornikiem sparować dodatkowe nadajniki, należy ponownie wcisnąć i zwolnić przycisk kodujący, po czym wcisnąć przycisk wywołania w kolejnym nadajniku.

Uwaga: Maksymalnie 4 nadajniki można sparować z 1odbiornikiem, po zakodowaniu większej ilości nadajników, najstarsze nadajniki zostaną automatycznie rozkodowane (tylko ostatnie 4 będą zapamiętane). Z kolei z 1 nadajnikiem można sparować nieograniczona ilość odbiorników.

2. Rozkodowanie zestawu

Aby anulować komunikację nadajnika z odbiornikiem (rozkodować zestaw) należy kolejno:

- wcisnąć i przytrzymać przycisk kodujący w odbiorniku,

– trzymając wciśnięty przycisk kodujący, wyjąć odbiornik z gniazdka, po czym wetknąć go ponownie,

– po okresie ok. 3 sekund od ponownego podłączenia odbiornika do gniazdka zwolnić przycisk kodujący, zestaw zostanie rozkodowany.

3. Instrukcja montażu i obsługi

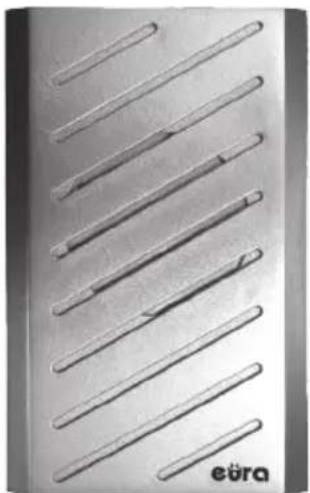

3.1. Dzwonek (odbiornik)

Dzwonek wystarczy umieścić w wolnym gniazdku sieciowym \~230V/50Hz, znajdującym się w zasięgu nadajnika.

3.2. Przycisk (nadajnik)

• w wybranym miejscu umieścić dwa kołki rozporowe przeznaczone do zamocowania tylnej ściany przycisku (patrz rys. 2).
• zdjąć pokrywę tylnej ściany przycisku ostrożnie naciskając mały plastikowy zatrzask.
• włożyć sprawną baterię CR2032 zgodnie z oznaczeniem "+" -" (patrz rys. 2).
• sprawdzić działanie przycisku - po naciśnięciu zaświeci się czerwona dioda umieszczona na froncie przycisku.
• wybrać odpowiadający rodzaj dźwięku mikroprzełącznikiem znajdującym się na froncie nadajnika pod przezroczystą osłoną tabliczki. Każde wciśnięcie mikroprzełącznika powoduje zmianę melodii dzwonka (patrz rys. 1).
• zamocować przycisk na zatrzasku tylnej ściany.

UWAGA

Przycisk nie jest hermetyczny ! W razie montażu przycisku w miejscu niezabezpieczonym przed opadami atmosferycznymi, wskazane jest zastosowanie dodatkowej osłony nad nim, która uniemożliwi przedostanie się wody do jego wnętrza.

euro Name

Rys. 1
Dioda informująca o sprawności działania przycisku
Pod wizytownikiem znajduje się przycisk zmiany melodii

Miejsce na baterię

RL-TRAX V-N HOSSED BOX

Otwory przeznaczone do zamocowania przycisku Zatr

Rys. 2

Produkt objęty jest 24 miesięczną gwarancją liczoną od daty zakupu towaru. Gwarancja jest ważna wyłącznie z oryginalnym dokumentem zakupu (paragon, faktura, itp.). Szczegółowe warunki gwarancji dostępne są na stronie www.eura-tech.eu

DZWONEK BEZPRZEWODOWY

CHARAKTERYSTYKA URZĄDZENIA:

• 16 dźwięków do wyboru,
- wybór dźwięku za pomocą przycisku wewnątrz nadajnika,
- łatwość obsługi i montażu,
- nie wymaga połączenia kablowego,
- zasięg działania do 50 m w terenie otwartym,
- transmisja radiowa nie zakłócająca pracy innych urządzeń,
- zasilanie bateryjne - przycisku i zasilanie sieciowe odbiornika,
- sygnalizacja optyczna dzwonienia (przycisku),
- nowoczesne wzornictwo,
- niskie zużycie energii.

WDP-30A3 NOTE

PRZYKŁADOWE MOŻLIWOŚCI ROZBUDOWY ZESTAWU W SYSTEMIE EURA BELL+

Dzięki zastosowaniu specjalnego systemu kodowania nadajnika i odbiornika, istnieje możliwość rozbudowy zestawu o kolejne elementy, nie zakłócając przy okazji innych produktów tej samej marki, które mogą znaleźć się w pobliżu.

W celu rozbudowy zestawu, każdy nowy element należy zakodować zgodnie z czynnościami opisanymi w punkcie „Kodowanie zestawu”.

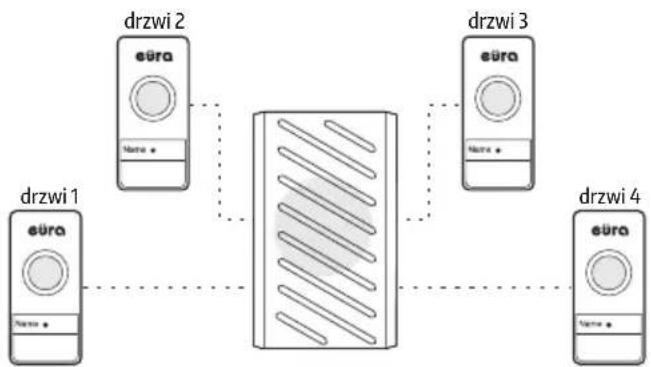

Przykład 1 (dwa lub więcej przycisków obsługujących jeden dzwonek)


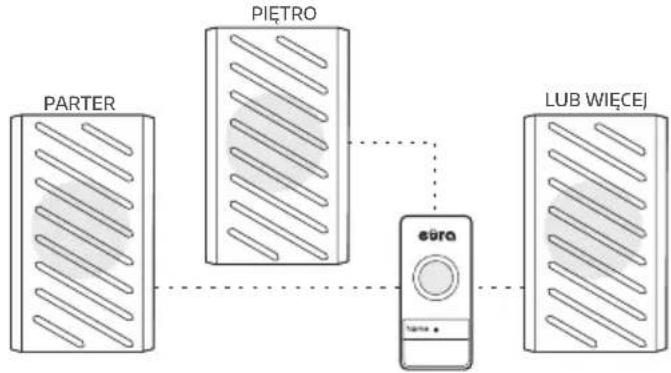

Przykład 2 (dwa lub więcej dzwonków obsługiwanych przez jeden przycisk)

W skład zestawu wchodzą: dzwonek (odbiornik) i przycisk (nadajnik)

DANE TECHNICZNE	DZWONEK	PRZYCISK
Zasilanie	~230V/50Hz	3V DC (1x CR2032)
Transmisja	radiowa
Częstotliwość	433,92 MHz (±250 kHz)
Maks. moc promieniowania	-	<5mW
Zasięg działania	do 50 m w otwartym terenie
Max poziom dźwięku generowanego przez dzwonek	około 80 dB	-
Temperaturowy zakres pracy	od 0°C do +35°C	od -10°C do +35°C
Stopień ochrony obudowy	IP 20	IP 44
Waga netto	130 g	30 g

Eura-Tech Sp. z o.o. niniejszym oświadcza, że typ urządzenia radiowego – dzwonek bezprzewodowy WDP-30A3 NOTE jest zgodny z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: www.eura-tech.eu

Zużyte urządzenie elektryczne lub elektroniczne miemoże być składowane (wyrzucone) wraz z innymi odpadami pochodzącymi z gospodarstów domowych. Any ubinkąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi, zużyte urządzenie należy składować w miejscach do tego przeznaczonych. W celu uzyskania informacji na tomar, miejsca i sposobu bezpiecznego składowania zużyte gotruku należy zwrócić się do organu władzż lokalnych lub firmyz zajmująci się recycklingjiem odpadów.

Informacje na temat miejsc zbierania zużytego sprzętu elektrycznego i elektronicznego znaleźć można na stronie organizacji odzysku http://www.elcktroeko.pl nr rej. BDO 000015700

W przypadku zniszczenia bądź kradzieży dzwonka lub przycisku zastosowany w urządzeniu system kodowania, umożliwia wymianę któregojkowiek z wymienionych elementów na nowy.

5 905548 273839

Eura-Tech Sp. z o.o.

ul. Przemysłowa 35A, 84-200 Wejherowo, Poland

www.eura-tech.eu

CE 0168
