INSTRUKCJA OBSŁUGI MVD-04B7 El Home

MIKROFALOWY CZUJNIK RUCHU

MVD-04B7

Instrukcja obsługi oraz specyfikacja techniczna

UWAGI WSTĘPNE

Przed montażem, podłączeniem i użytkowaniem urządzenia prosimy o dokładne zapoznanie się z niniejszą instrukcją obsługi. W razie jakichkolwiek problemów ze zrozumieniem jej treści prosimy o skontaktowanie się ze sprzedawcą urządzenia. Samodzielny montaż i uruchomienie urządzenia jest możliwe pod warunkiem używania odpowiednich narzędzi. Niemniej zalecane jest dokonywanie montażu urządzenia przez wykwalifikowany personel.

Producent nie odpowiada za uszkodzenia mogące wyniknąć z nieprawidłowego montażu czy eksploatacji urządzenia, oraz z dokonywania samodzielnych napraw i modyfikacji.

Spis treści

1. PRZEZNACZENIE I CHARAKTERYSTYKA URZĄDZENIA......3
2. BUDOWA CZUJNIKA....3
3. INSTALACJA ....4
   3.1. Wybór miejsca instalacji....4
4. OBSŁUGA CZUJNIKA ....5
5. USTAWIENIA AUTOMATYKI....6
6. REGULACJA ŚREDNICY POLA DETEKCJI (CZUŁOŚCI) CZUJNIKA......6
7. REGULACJA CZASU ZWŁOKI CZUJNIKA......6
8. REGULACJA PROGU NATĘŻENIA ŚWIATŁA ZEWNETRZNEGO ......6
9. ZANIM WEZWIESZ SERWIS......7
10. SPECYFIKACJA TECHNICZNA ....7
    KARTA GWARANCYJNA....8

1. PRZEZNACZENIE I CHARAKTERYSTYKA URZĄDZENIA

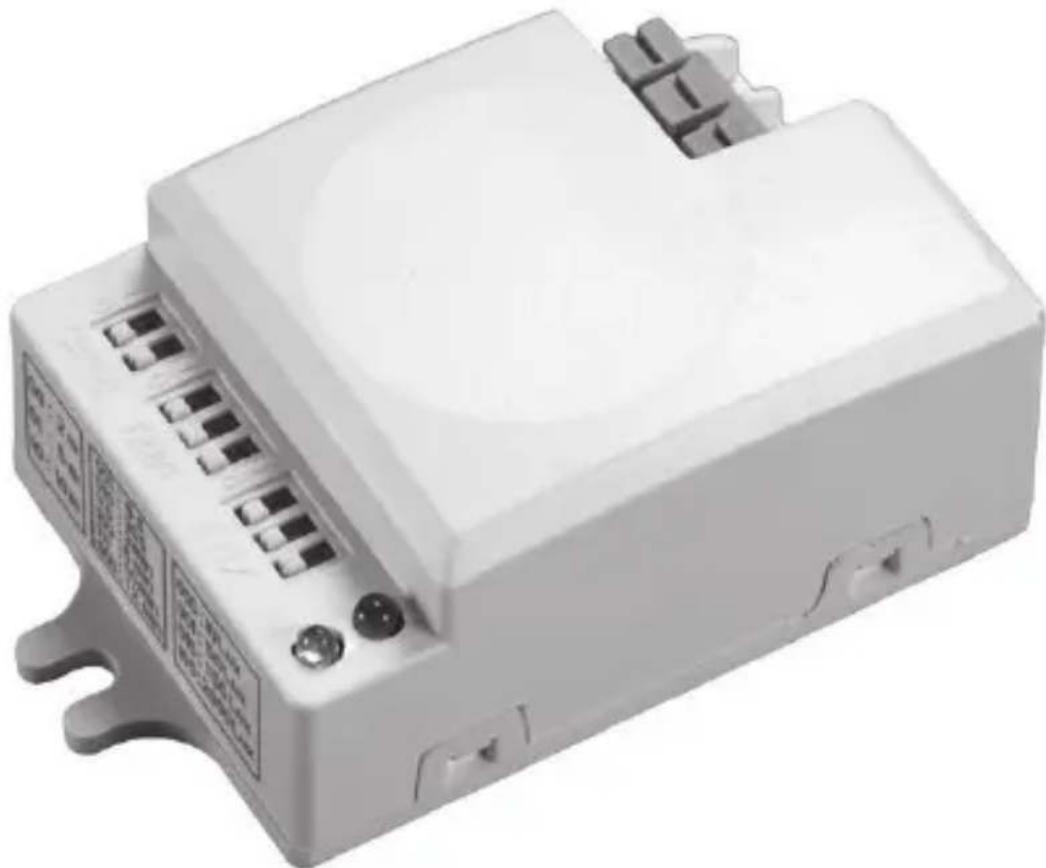

Mikrofalowy czujnik ruchu MVD-04B7 przeznaczony jest do automatycznego sterowania załączaniem oświetlenia wewnątrz budynku (lub innych urządzeń elektrycznych) po wykryciu ruchu w pomieszczeniu.

Sercem urządzenia jest aktywny mikrofalowy czujnik ruchu, który wysyła i odbiera fale elektromagnetyczne wysokiej częstotliwości (5,8GHz). Detekcja ruchu odbywa się przy wykorzystaniu zjawiska Dopplera, czyli na zasadzie pomiaru różnic fal odbitych od poruszającego się obiektu w zadanym sektorze widzialności czujnika (np. w wyniku ruchu znajdującej się tam osoby). Jeśli w sektorze widzialności czujnika pojawi się jakiś obiekt, automatycznie włącza się oświetlenie (lub inne urządzenie elektryczne) i pozostaje włączone tak długo, jak długo czujnik ruchu wykrywa obecność (ruch obiektu) w obrębie pola „widzenia”. Jeśli w określonym (zadanym przez użytkownika) czasie nie zostanie wykryty ruch, oświetlenie lub inne urządzenie elektryczne zostanie automatycznie wyłączone. W odróżnieniu od pasywnych czujników podczerwieni PIR, czujniki mikrofalowe lepiej wykrywają ruch obiektów w kierunku od/do czujnika (czujniki PIR lepiej reagują na ruch obiektu w poprzek wiązki). Ogólnie czujniki mikrofalowe charakteryzują się dużo lepszą wykrywalnością ruchu w porównaniu do czujników ruchu PIR. Mogą reagować na ruch obiektu za drzwiami, szybami, meblami a nawet cienkimi ściankami działowymi. Czujnik MVD-04B7 wyposażono w sensor foto-optyczny oraz specjalny przełącznik 8-segmentowy typu DIP-Switch do sterowania automatyką czujnika czyli

• czułością sensora mikrofalowego,
• czasem podtrzymania oświetlenia,
• progiem oświetlenia zewnętrznego.

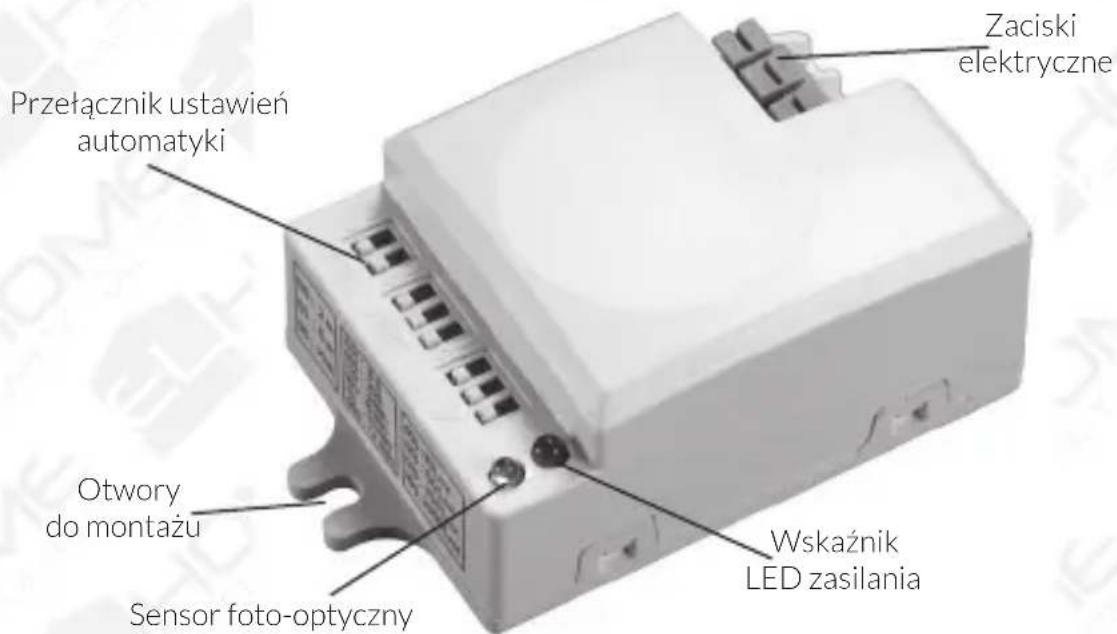

2. BUDOWA CZUJNIKA

Rys. 1

UWAGA

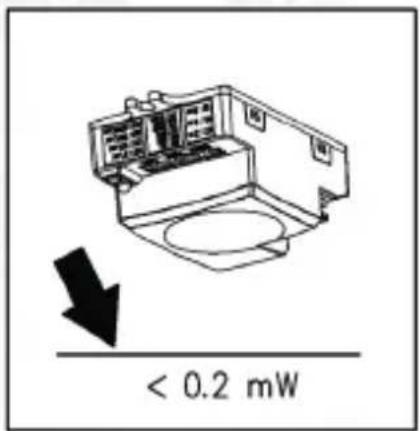

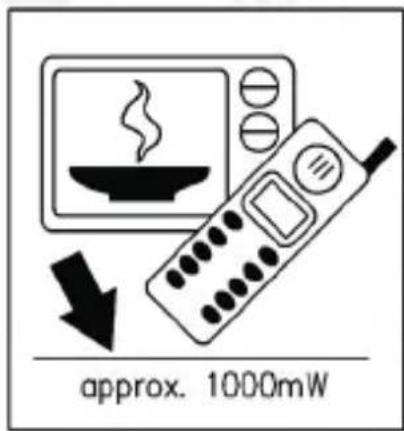

Maksymalna moc nadajnika urządzenia nie przekracza 0,2 mW, co oznacza, iż jest w praktyce około 5000 razy mniejsza niż np. moc nadajnika telefonu komórkowego bądź kuchenki mikrofalowej.

• Nie instalować czujnika w miejscach narażonych na wilgoć,
• Przed instalacją czujnika koniecznie odłączyć źródło zasilania na czas instalacji,
• Nie instalować na powierzchni nierównej lub podatnej na drgania,
• Unikać instalacji w pobliżu metali i szkła, gdyż mogą zakłócić jego pracę,
• W celu uniknięcia niespodziewanego uszkodzenia produktu zalecana jest instalacja bezpiecznika 6A.

3.1. Wybór miejsca instalacji

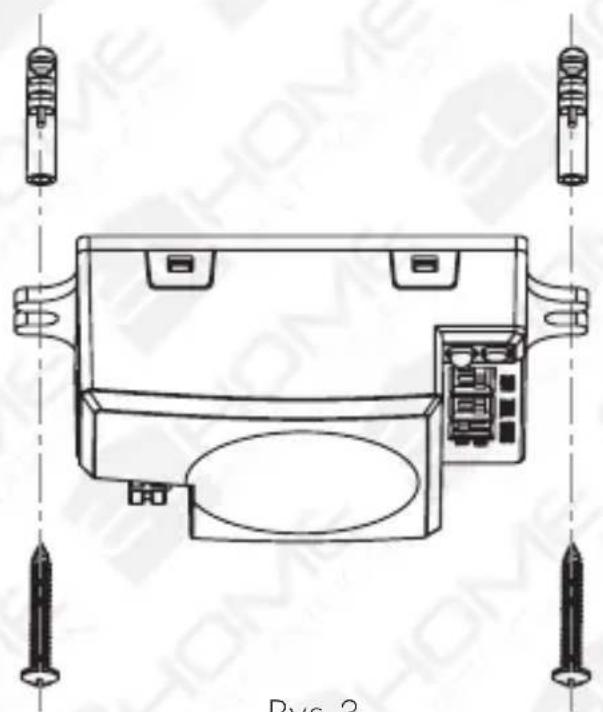

1. Poprzez 2 otwory po obu stronach czujnika odznaczyć na ścianie lub suficie miejsce na kołki montażowe (rys. 3).
2. W oznaczonych miejscach na suficie lub ścianie wywiercić otwory, a następnie umieścić w nich kołki montażowe.
3. Za pomocą bezpiecznika lub włącznika głównego odłączyć zasilanie czujnika i odbiornika.
4. Za pomocą wkrętów i kołków montażowych przymocować korpus urządzenia do sufitu lub ściany.
5. Do zacisków oznaczonych jako L', L i N czujnika mikrofalowego podłączyć wszystkie przewody elektryczne zgodnie z oznaczeniem oraz schematem połączeń (rys. 4).
6. Za pomocą bezpiecznika lub włącznika głównego włączyć zasilanie czujnika i odbiornika,

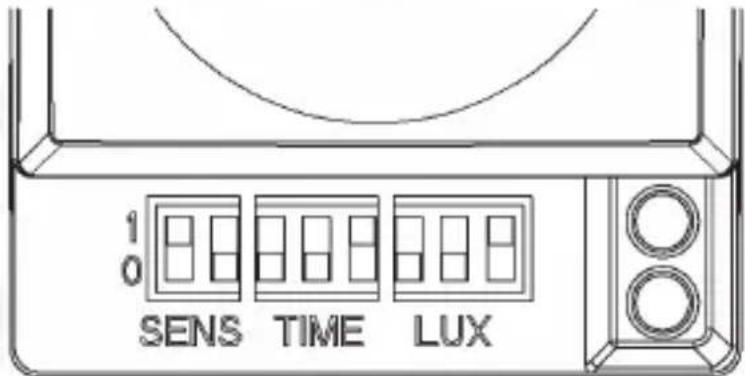

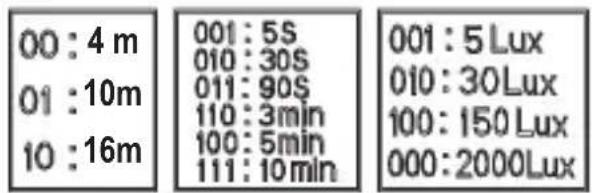

1. Ustawić przełączniki zgodnie z rys. 5. Tabelka na rys. 5 ukazuje wartości parametrów w zależności od położenia przełączników. Jeśli przełącznik jest ustawiony w pozycji górnej –odpowiada mu wartość 1, gdy w dolnej – 0.

1. Podłączyć zasilanie – oświetlenie zostanie natychmiast załączone, po chwili wyłączyć się automatycznie. Następnie czujnik rozpocznie swoją normalną pracę i będzie załączać oświetlenie w przypadku detekcji ruchu.
2. Po upływie 5 sekund od pierwszej detekcji (zgodnie z ustawieniem czasu przełącznika) w przypadku braku detekcji ruchu oświetlenie zostanie wyłączone.

5. USTAWIENIA AUTOMATYKI

Zastosowany w urządzeniu mikrofalowy czujnik ruchu wyposażony jest w specjalny 8-segmentowy przełącznik typu Dip-Switch, dzięki czemu istnieje możliwość precyzyjnego ustawienia podstawowych parametrów automatyki.

6. REGULACJA ŚREDNICY POLA DETEKCJI (CZUŁOŚCI) CZUJNIKA

Pierwsze dwa segmenty przełącznika (rys. 5) służą do ustawienia zasięgu czujnika - średnicy pola detekcji (w zakresie ok. 4-16 m). Ustawienia czasu należy dokonać zgodnie z poniższą tabelą:

Czułość(średnica pola detekcji)	Ustawienie przełącznika
	S1 S2
4m 0 0
10m 0 1
16m 1 0

7. REGULACJA CZASU ZWŁOKI CZUJNIKA

Segmenty przełącznika 3-5 (rys. 5) służą do ustawienia czasu zwłoki czujnika, czyli czasu, po którym przekaźnik czujnika wyłączy odbiornik (np. oświetlenie) od momentu wykrycia przez czujnik ostatniego ruchu w jego polu widzenia. Czas ten można ustawić w zakresie od około 5 sekund do około 10 minut. Zaleca się w pierwszej kolejności ustawić możliwe najkrótszy czas podtrzymania, następnie ustawić doświadczalnie odpowiedni zasięg wykrywania ruchu i na koniec ustawić docelowy czas zwłoki czasowej (podtrzymania). Ustawienia czasu należy dokonać zgodnie z poniższą tabelą:

Czas	Ustawienie przełącznika
	S3 S4 S5
5 s 0 0 1
30 s 0 1 0
90 s 0 1 1
3 min 1 1 0
5 min 1 0 0
10 min 1 1 1

8. REGULACJA PROGU NATĘŻENIA ŚWIATŁA ZEWNETRZNEGO

Ostatnie 3 segmenty 6-8 przełącznika (rys. 5) służą do ustawienia przez użytkownika takiego progu oświetlenia zewnętrznego (w zakresie od ok. 5 do 2000 Lux), przy którym czujnik będzie załączał odbiornik po wykryciu ruchu. Powyżej tego progu odbiornik nie będzie załączać się w ogóle. Ustawienie odpowiedniego progu nie pozwala na załączanie się np. światła za dnia (przy wystarczającym oświetleniu zewnętrznym). Ustawień należy dokonać zgodnie z poniższą tabelą:

Próg oświetlenia zewnętrznego	Ustawienie przełącznika
	S6 S7 S8
5 l×0 0 1
30 l×0 1 0
150 l×1 0 0
2000 l×0 0 0

1. ZANIM WEZWIESZ SERWIS

Problem Rozwiązanie
Oświetlenie nie załącza się w ogóle	1. Sprawdź czy połączenia przewodów są wykonane w sposób prawidłowy2. Sprawdź czy nie przepaliła się żarówka
Czułość jest niska	1. Sprawdź czy nic nie zastania sensora, utrudniając mu detekcję2. Upewnij się że ruch znajduje się w polu widzenia czujnika3. Upewnij się, że czujnik został zainstalowany na odpowiedniej wysokości (patrz specyfikacja techniczna)
Oświetlenie nie wyłącza się po określonym czasie	1. Sprawdź czy połączenia przewodów są wykonane w sposób prawidłowy2. Sprawdź czy potencjometr ustalania czasu złok i „TIME” ustawiony jest prawidłowo
Inne Skontaktuj się z serwisem importera

1. SPECYFIKACJA TECHNICZNA

Zasilanie 220-240V AC
Dopuszczalne obciążenie rezystancyjne 500 W
Dopuszczalne obciążenie indukcyjne 200 W
Kąt wykrywania ruchu 180°/360°
Zasięg wykrywania ruchu (średnica pola detekcji)	4m / 10m / 16m
Zakres regulacji zwłoki czasowej	5s / 30s / 90s / 3min / 5min / 10min
Zakres regulacji progu światła	5lx / 30lx / 150lx / 2000lx
Zalecana wysokość instalacji	1,5 - 3,5 m
Współczynnik ochrony obudowy	IP20
Wymiary zewnętrzne	25 x 74 x 40 (mm)
Waga netto	44 g
