INSTRUKCJA OBSŁUGI MVL-02B7 El Home

Przed podłączeniem i użytkowaniem urządzenia prosimy o dokładne zapoznanie się z niniejszą instrukcją obsługi. W razie jakichkolwiek problemów ze zrozumieniem jej treści prosimy o skontaktowanie się ze sprzedawcą urządzenia. Samodzielny montaż i uruchomienie urządzenia jest możliwe pod warunkiem posiadania przez montażystę podstawowej wiedzy z zakresu elektrotechniki i używania odpowiednich narzędzi. Niemniej zalecane jest dokonywanie montażu urządzenia przez wykwalifikowany personel. Importer nie odpowiada za uszkodzenia mogące wyniknąć z nieprawidłowego montażu czy eksploatacji urządzenia, oraz z dokonywania samodzielnych napraw i modyfikacji.

1. PRZEZNACZENIE I CHARAKTERYSTYKA URZĄDZENIA

Plafon MVL-02B7 przeznaczony jest do automatycznego oświetlenia wewnętrznych części posesji. Wyposażony jest w aktywny mikrofalowy czujnik ruchu, który wysyła i odbiera fale elektromagnetyczne wysokiej częstotliwości (5,8GHz). Detekcja ruchu odbywa się przy wykorzystaniu zjawiska Dopplera, czyli na zasadzie pomiaru różnic fal odbitych od poruszającego się obiektu w zadanym sektorze widzialności czujnika (np. w wyniku ruchu znajdującej się tam osoby). Jeśli w sektorze widzialności czujnika pojawi się jakiś obiekt, automatycznie włącza się oświetlenie i pozostaje włączone tak długo, jak długo czujnik ruchu wykrywa obecność (ruch obiektu) w obrębie pola „widzenia”. Jeśli w określonym (zadanym przez użytkownika) czasie nie zostanie wykryta obecność, oświetlenie zostanie automatycznie wyłączone. W odróżnieniu od pasywnych czujników podczerwieni PIR, czujniki mikrofalowe lepiej wykrywają ruch obiektów w kierunku od/do czujnika (czujniki PIR lepiej reagują na ruch obiektu w poprzek wiązki). Ogólnie czujniki mikrofalowe charakteryzują się dużo lepszą wykrywalnością ruchu w porównaniu do czujników ruchu PIR. Mogą reagować na ruch obiektu za drzwiami, szybami, meblami a nawet cienkimi ściankami działowymi.

Plafon MVL-02B7 można obciążyć jedną żarówką z gwintem E27 o maksymalnej mocy 60W. Istnieje możliwość podłączenia do plafonu dodatkowego obciążenia (odbiornika) o maksymalnym poborze mocy 300W – wówczas po wykryciu ruchu w polu widzenia czujnika załączać się może równocześnie z oświetleniem dodatkowe urządzenie elektryczne.

Plafon wyposażono w zestaw 3 potencjometrów do sterowania automatyką lampy: Progu oświetlenia zewnętrznego, czułości sensora oraz czasu podtrzymania oświetlenia.

Wyjście nadajnika czujnika ruchu plafonu MVL-02B7 emituję falę wysokiej częstotliwości o mocy nie przekraczającej 5,42 dB, co oznacza, iż emitowana moc jest praktycznie około 500 razy mniejsza niż moc emitowana przez telefony komórkowe bądź kuchenki mikrofalowe.

2. BUDOWA PLAFONU

Plafon MVL-02B7 składa się z podstawy przeznaczonej do montażu na suficie oraz klosza wykonanego z odpornego na uszkodzenia mechaniczne tworzywa sztucznego w kolorze białym. W skład podstawy mocującej wchodzą następujące elementy (rys. 1):

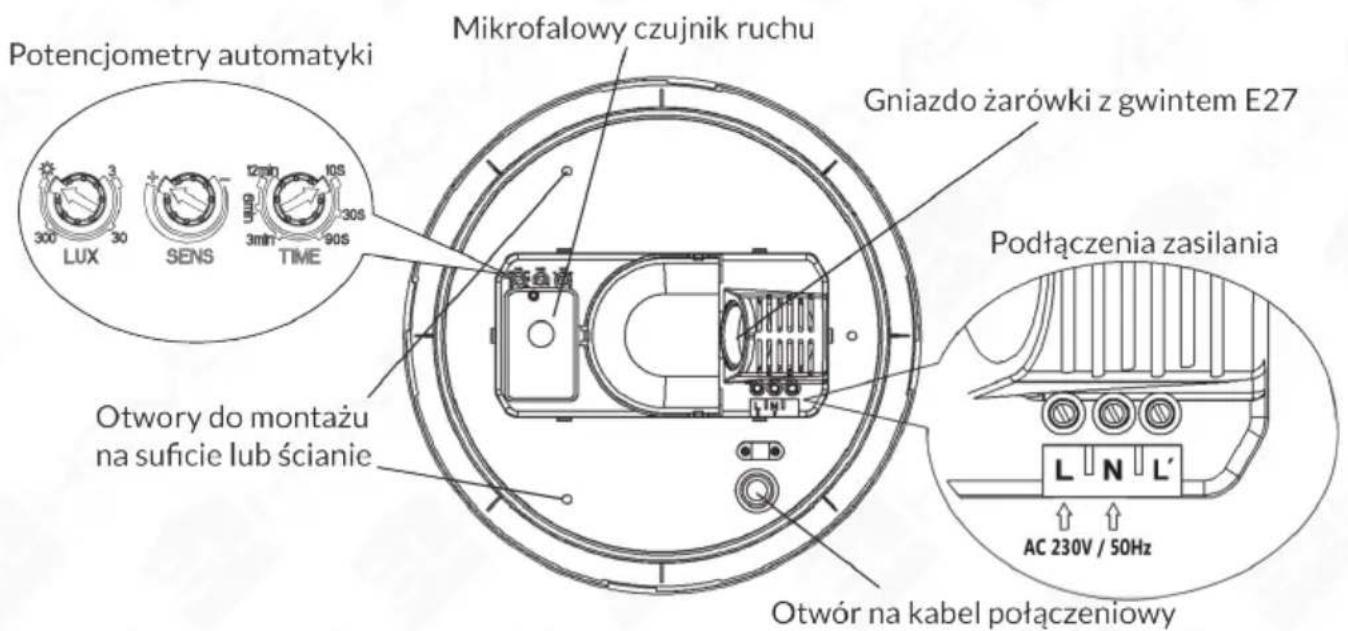

Rys. 1. Budowa wewnętrzna plafonu

3. INSTALACJA PLAFONU

Instrukcyjna prawidłowej instalacji

• Nie instalować urządzenia w miejscach narażonych na wilgoć,
• Przed instalacją urządzenia koniecznie odłączyć źródło zasilania na czas instalacji,
• Nie instalować na powierzchni nierównej lub podatnej na drgania,
• Unikać instalacji w pobliżu metali i szkła, gdyż mogą zakłócić pracę urządzenia,
• W celu uniknięcia niespodziewanego uszkodzenia produktu zalecana jest instalacja bezpiecznika 6A.

Plafon MVL-02B7 przeznaczony jest do montażu sufitowego, wewnątrz budynku. Optymalna wysokość instalacji wynosi od 2 m do 4 m nad podłożem. Przy wysokości instalacji 3m nad podłogą istnieje możliwość regulacji zasięgu czujnika w granicach od 1 m do 8 m (rys. 2). Pomiędzy plafonem a zasilaniem można szeregowo zainstalować główny włącznik ścienny (można będzie dzięki niemu całkowicie eliminować działanie lampy).

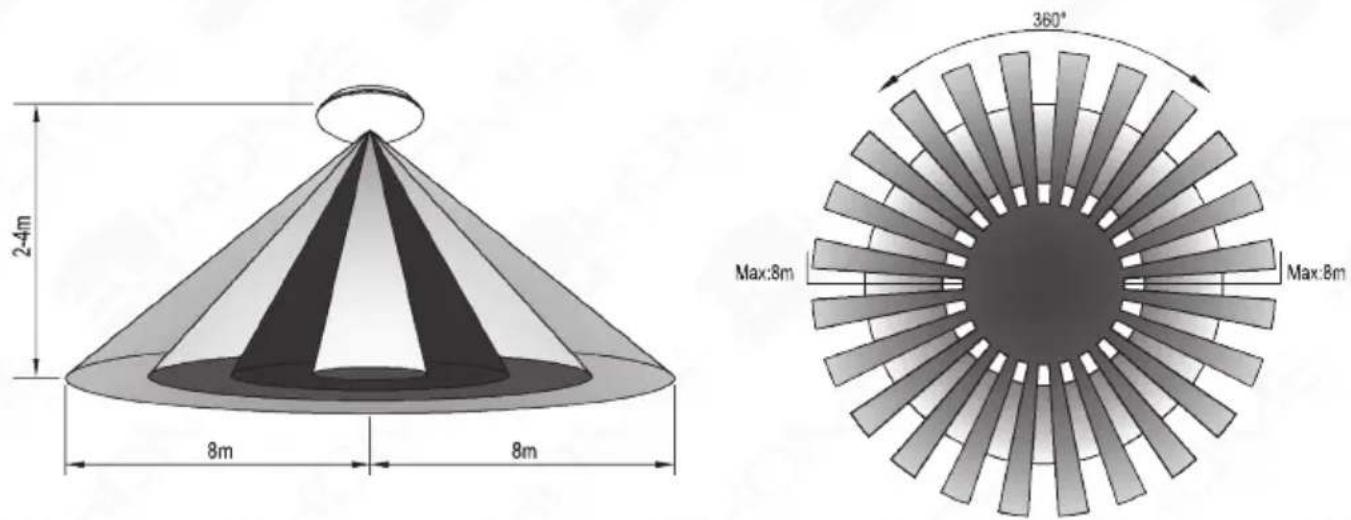

Rys. 2. Charakterystyka wiązki oraz minimalny i maksymalny zasięg czujnika ruchu

Aby zainstalować plafon na suficie należy kolejno:

1. Odłączyć zasilanie za pomocą bezpiecznika lub głównego włącznika ściennego,
2. Odkręcić plastikowy klosz od podstawy plafonu, ruchem przeciwnym do ruchu wskazówek zegara i oddzielić obydwa elementy (rys. 3),

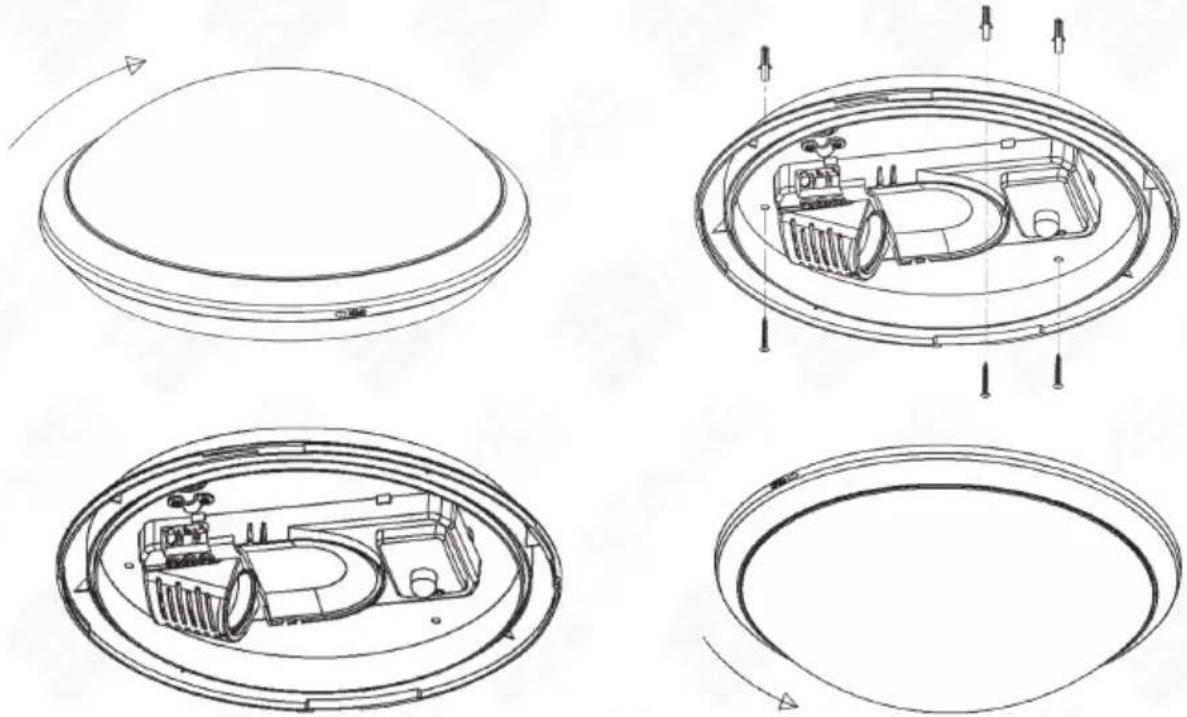

Rys. 3

1. W wybranym miejscu na suficie, poprzez 3 otwory w podstawie plafonu odznaczyć na suficie miejsca na 3 otwory montażowe,
2. W odznaczonych miejscach wywiercić wsuficie 3 otwory i umieścić w nich kołki montażowe,
3. W dnie podstawy montażowej znajduje się zaślepiony otwór służący do przeprowadzenia wiązki przewodów zasilających (patrz rys. 1), przez ten otwór przełożyć wiązkę do wewnątrz podstawy plafonu,
4. Za pomocą 3 wkrętów montażowych przytwierdzić podstawę plafonu do sufitu,
5. Podłączyć zaciski oznaczone na kostce jako „N” (zero) oraz „L” (faza) z zasilaniem AC 230V, 50Hz,
6. Za pomocą bezpiecznika lub włącznika ściennego włączyć zasilanie plafonu,
7. Za pomocą 3 potencjometrów ustawić doświadczalnie:

- automatyczny czas wyłączenia lampy,

- czułość sensora mikrofalowego,

- próg oświetlenia zewnętrznego, przy którym załączy się plafon, można w tym celu posłużyć się instrukcją w rozdziale „4. USTAWIENIA AUTOMATYKI”,

1. Przykręcić klosz do podstawy plafonu zgodnie z ruchem wskazówek zegara.

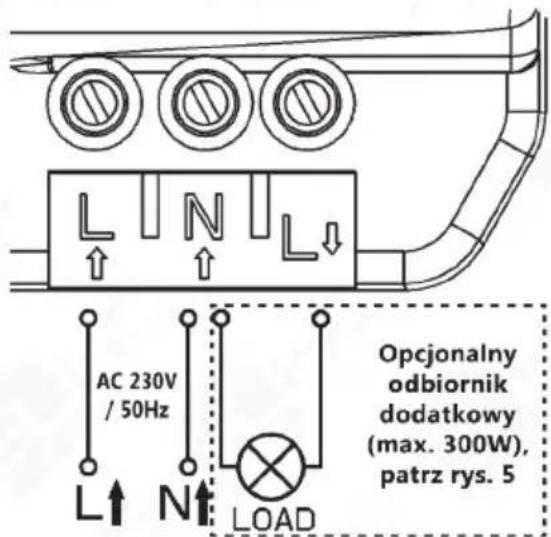

Rys. 4. Podłączenia zasilania

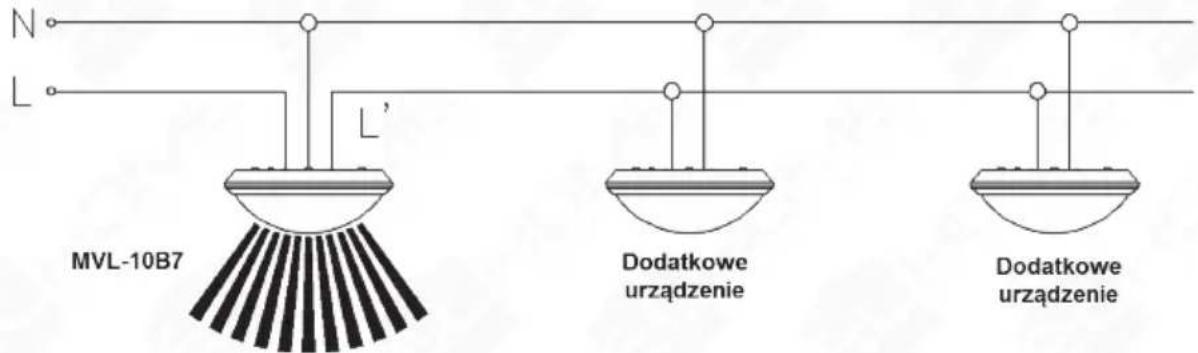

Rys. 5. Schemat połączeń

UWAGA

W przypadku testowania urządzenia przy oświetleniu dziennym należy pamiętać o prawidłowym dostosowaniu progu oświetlenia zewnętrznego (szczegóły pkt. 4). Nieprawidłowe ustawienie spowoduje brak załączania oświetlenia.

4. USTAWIENIA AUTOMATYKI

Regulacja czasu podtrzymania czujnika – potencjometr „TIME”:

Służy do ustawienia czasu zwłoki czujnika, czyli czasu, po którym źródło światła plafonu wyłączyć się od momentu wykrycia przez czujnik ostatniego ruchu w polu widzenia. Po skręcenu potencjometru do skrajnej prawej pozycji czas automatycznego wyłączenia światła wyniesie ok. 10 sekund, zaś po skręcenu go do skrajnej lewej pozycji czas automatycznego wyłączenia wyniesie ok. 12 minut.

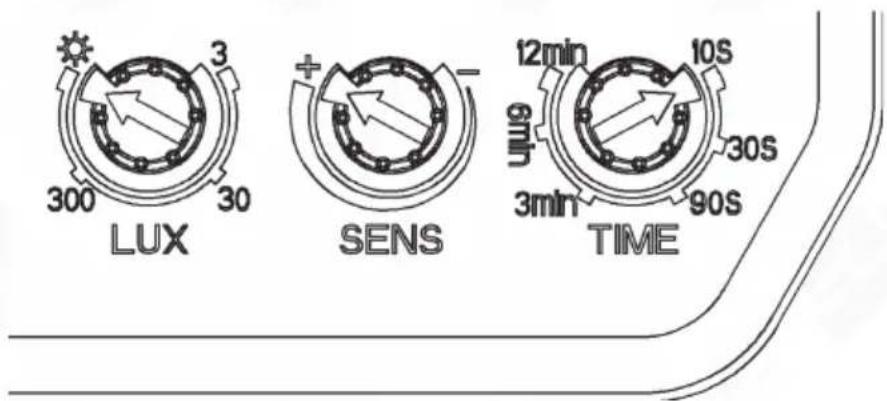

Rys. 6. Potencjometry do ustawień automatyki lampy

Regulacja czułości sensora – potencjometr „SENS”:

Służy do ustawienia promienia zasięgu czujnika lampy. Po skręceniu potencjometru do skrajnej prawej pozycji czujnik będzie reagował i załączał światło w promieniu ok. 1 metra, zaś po skręceniu go do skrajnej lewej pozycji czujnik będzie reagował i załączał światło w promieniu ok. 8 metrów.

UWAGA

Powyższy zasięg jest przybliżony i określony na przykładzie ruchu osoby o wzroście 170 cm poruszającej się z prędkością 1.0\~1.5m/sek., po zawieszeniu lampy na suficie na wysokości 2,5m nad podłogą.

Regulacja progu natężenia światła zewnętrznego – potencjometr „LUX”:

Służy do ustawienia przez użytkownika takiego progu oświetlenia zewnętrznego (w zakresie od około 3 do około 2000 lux), przy którym źródło światła plafonu będzie załączało się po wykryciu ruchu przez czujnik. Powyżej tego progu światło nie będzie załączać się w ogóle. Ustawienie odpowiedniego progu nie pozwala na załączanie się światła za dnia (przy wystarczającym oświetleniu zewnętrznym). Po skręceniu potencjometru do skrajnej prawej pozycji czujnik będzie załączał światło dopiero przy bardzo małym natężeniu światła zewnętrznego (od zmierzchu do świtu), zaś po skręceniu go do skrajnej lewej pozycji czujnik będzie załączał światło praktycznie zawsze.

ZANIM WEZWIESZ SERWIS - PORADY PRAKTYCZNE

Problem Rozwiązanie
Oświetlenie nie załącza się w ogółe	1. Sprawdź ustawienia: progu natężenia światła2. Sprawdź zasilanie/ bezpiecznik3. Sprawdź czy połączenia przewodów są wykonane w sposób prawidłowy
Oświetlenie nie wyłącza się po nastawionym czasie	Sprawdź ustawienia zasięgu czujnika, być może ustawiono zbyt duży zasięg i czujnik wykrywa ruchy spoza strefy
Oświetlenie załącza się bez żadnego ruchu w polu widzenia czujnika	1. Sprawdź czy plafon zamontowany jest na suficie w sposób trwały i solidny (bez możliwości poruszenia się, drgań na ruchomym suficie, itp.) oraz w przewidzianej w specyfikacji wysokości instalacji2. Sprawdź, być może czujnik wykrywa ruchy spoza cienkiej ściany działowej, drzwi, okna, itp.
Oświetlenie nie załącza się mimo ruchu obiektu w polu widzenia	1. Sprawdź ustawienia zasięgu czujnika, być może ustawiono zbyt mały zasięg2. Sprawdź czy plafon zamontowano w przewidzianej w specyfikacji wysokości instalacji
Inne Skontaktuj się z serwisem importera

1. SPECYFIKACJA TECHNICZNA

Częstotliwość pracy 5,8 GHz
Napięcie zasilania AC 230V / 50Hz
Rodzaj czujnika Mikrofalowy
Moc sygnału nadajnika 5,42 dB
Materiał obudowy Tworzywo sztuczne
Zalecane miejsce instalacji Sufity, wewnątrz pomieszczeń
Kąt wykrywania ruchu 360°
Zakres regulacji zasięgu wykrywania ruchu 1 m - 8 m
Zakres regulacji zwłoki czasowej Min. 10 sek ±3 sek, maks. 12 min ± 1 min
Zakres regulacji progu światła zewn. 3 lx - 2000 lx
Maks. obciążenie opcjonalnego odbiornika 300 W
Maks. obciążenie plafonu 60 W (żarówka gwint E27)
Temperaturowy zakres pracy -18°C ~ +40°C
Współczynnik ochrony IP44
Stopień wytrzymałości mechanicznej	IK 10
Wymiary (W x SZ x G)	∅300 x 112 mm
Waga netto	900 g
