INSTRUKCJA OBSŁUGI MVL-06B7 El Home

Przed podłączeniem i użytkowaniem urządzenia prosimy o dokładne zapoznanie się z niniejszą instrukcją obsługi. W razie jakichkolwiek problemów ze zrozumieniem jej treści prosimy o skontaktowanie się ze sprzedawcą urządzenia. Samodzielny montaż i uruchomienie urządzenia jest możliwe pod warunkiem posiadania przez montażystę podstawowej wiedzy z zakresu elektrotechniki i używania odpowiednich narzędzi. Niemniej zalecane jest dokonywanie montażu urządzenia przez wykwalifikowany personel. Importer nie odpowiada za uszkodzenia mogące wyniknąć z nieprawidłowego montażu czy eksploatacji urządzenia, oraz z dokonywania samodzielnych napraw i modyfikacji.

1. PRZEZNACZENIE I CHARAKTERYSTYKA URZĄDZENIA

Plafon MVL-06B7 V.2 przeznaczony jest do automatycznego oświetlenia wewnętrznych części posesji. Wyposażony jest w aktywny mikrofalowy czujnik ruchu, który wysyła i odbiera fale elektromagnetyczne wysokiej częstotliwości (5,8GHz). Detekcja ruchu odbywa się przy wykorzystaniu zjawiska Dopplera, czyli na zasadzie pomiaru różnic fal odbitych od poruszającego się obiektu w zadanym sektorze widzialności czujnika (np. w wyniku ruchu znajdującej się tam osoby). Jeśli w sektorze widzialności czujnika pojawi się jakiś obiekt, automatycznie włącza się oświetlenie i pozostaje włączone tak długo, jak długo czujnik ruchu wykrywa obecność (ruch obiektu) w obrębie pola „widzenia”. Jeśli w określonym (zadanym przez użytkownika) czasie nie zostanie wykryta obecność, oświetlenie zostanie automatycznie wyłączone. W odróżnie-niu od pasywnych czujników podczerwieni PIR, czujniki mikrofalowe lepiej wykrywają ruch obiektów w kierunku od/do czujnika (czujniki PIR lepiej reagują na ruch obiektu w poprzek wiązki). Ogólnie czujniki mikrofalowe charakteryzują się dużo lepszą wykrywalnością ruchu w porównaniu do czujników ruchu PIR. Mogą reagować na ruch obiektu za drzwiami, szybami, meblami a nawet cienkimi ściankami działowymi.

Plafon MVL-06B7 V.2 posiada wbudowany zestaw elementów LED świecących światłem o barwie ciepłej-białej, o łącznej mocy równej 12W. Strumień światła lampy określony jest na poziomie 1000 lm, czyli daje około 2 razy więcej światła niż podobny plafon wyposażony w zwykłą żarówkę wolframową o mocy 60W.

Plafon wyposażono w specjalny sensor foto-optyczny oraz wielosegmentowy przełącznik typu Dip-Switch umożliwiający bardzo precyzyjne ustawienie automatyki lampy, czyli:

• czułości sensora mikrofalowego,
• czasu podtrzymania oświetlenia,
• progu oświetlenia zewnętrznego,
• czasu ściemnienia oświetlenia.

Wyjście nadajnika czujnika ruchu plafonu MVL-06B7 V.2 emituję falę wysokiej częstotliwości o mocy nie przekraczającej 0,2mW, co oznacza, iż emitowana moc jest praktycznie około 500 razy mniejsza niż moc emitowana przez telefony komórkowe bądź kuchenki mikrofalowe.

2. BUDOWA PLAFONU

Plafon MVL-06B7 V.2 składa się z podstawy przeznaczonej do montażu na suficie oraz kło- sza wykonanego z odpornego na uszkodzenia mechaniczne tworzywa sztucznego w kolorze mleczno-białym. W skład podstawy mocującej wchodzą następujące elementy (rys. 1):

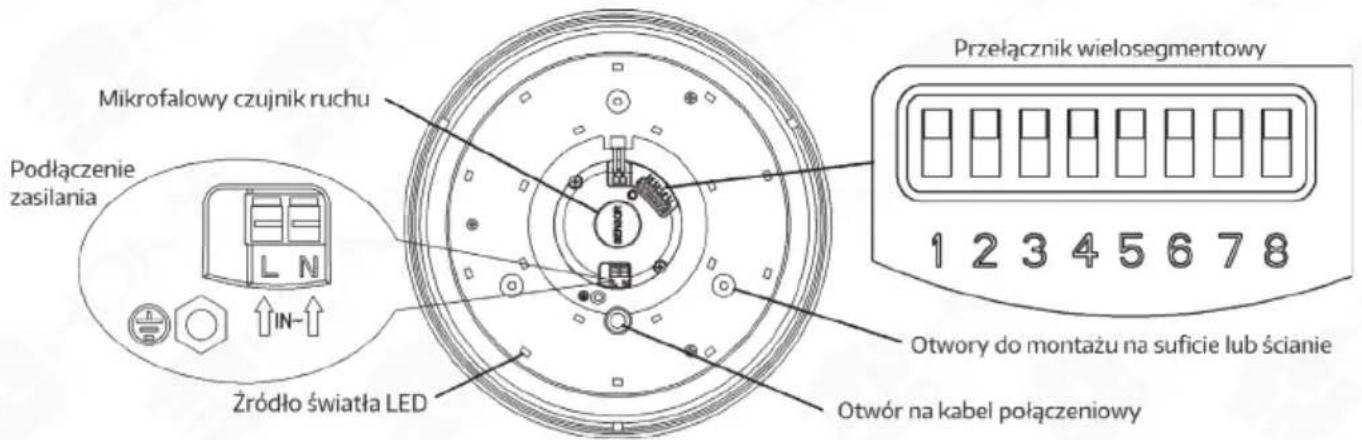

Rys. 1. Budowa wewnętrzna plafonu

3. INSTALACJA PLAFONU

Wskazówki odnośnie instalacji

• Nie instalować urządzenia w miejscach narażonych na wilgoć,
• Przed instalacją urządzenia koniecznie odłączyć źródło zasilania na czas instalacji,
• Nie instalować na powierzchni nierównej lub podatnej na drgania,
• Unikać instalacji w pobliżu metali i szkła, gdyż mogą zakłócić pracę urządzenia,

- W celu uniknięcia niespodziewanego uszkodzenia produktu zalecana jest instalacja bezpiecznika 6A.

UWAGA

Przed instalacją plafonu koniecznie odłączyć źródło zasilania na czas instalacji. Upewnić się, że pomiędzy źródłem zasilania a instalowaną lampą znajduje się bezpiecznik prądowy.

Plafon MVL-06B7 V.2 przeznaczony jest do montażu sufitowego, wewnątrz budynku. Optymalna wysokość instalacji wynosi od 2 m do 4 m nad podłożem. Przy wysokości instalacji 3m nad podłogą istnieje możliwość regulacji zasięgu czujnika w granicach od 4 m do 8 m (rys. 2). Pomiędzy plafonem a zasilaniem można szeregowo zainstalować główny włącznik ścienny (można będzie dzięki niemu całkowicie eliminować działanie lampy).

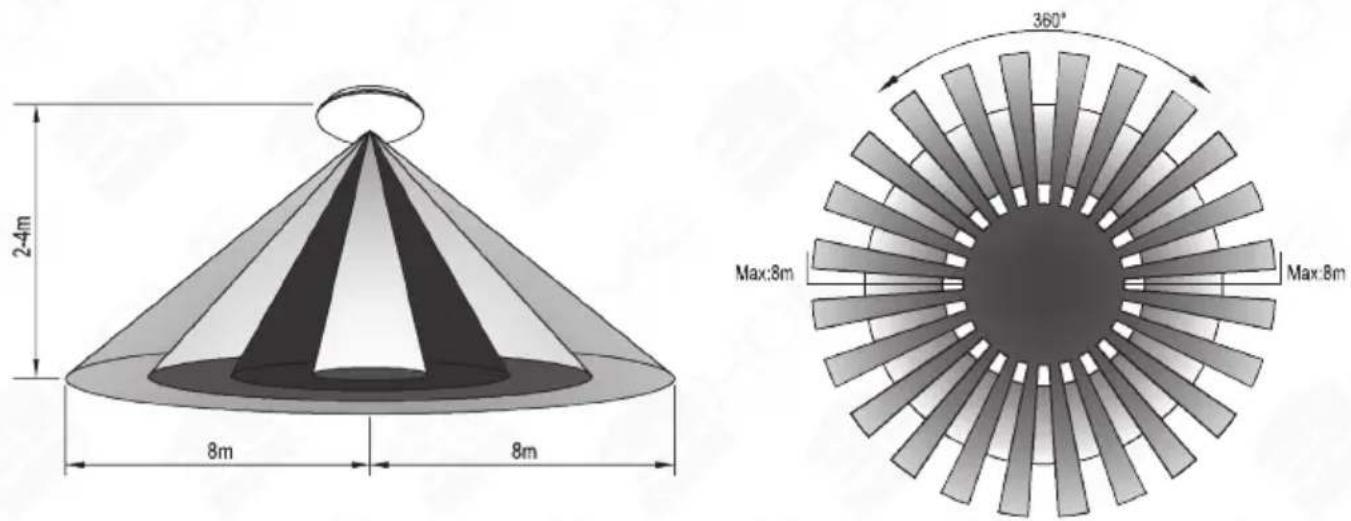

Rys. 2. Charakterystyka wiązki oraz minimalny i maksymalny zasięg czujnika ruchu

Aby zainstalować plafon na suficie należy kolejno:

1. Odłączyć zasilanie za pomocą bezpiecznika lub głównego włącznika ściennego,

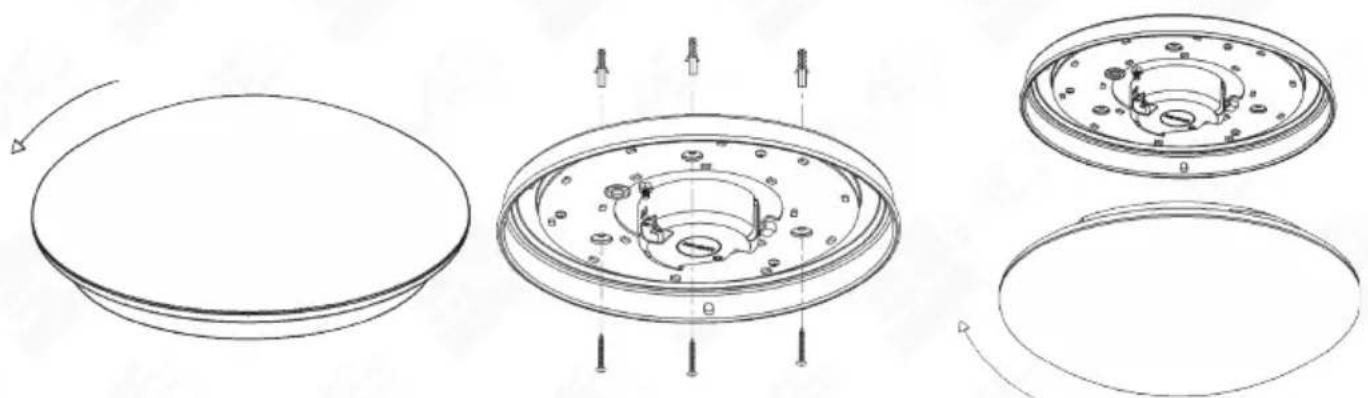

2. Odkręcić plastikowy klosz od podstawy plafonu, ruchem przeciwnym do ruchu wskazówek zegara i oddzielić obydwa elementy (rys. 3),

1. W wybranym miejscu na suficie, poprzez 3 otwory w podstawie plafonu odznaczyć na suficie miejsca na 3 otwory montażowe,
2. W odznaczonych miejscach wywiercić w suficie 3 otwory i umieścić w nich kołki montażowe.
3. W dnie podstawy montażowej znajduje się zaślepiony otwór służący do przeprowadzenia wiązki przewodów zasilających (patrz rys. 1), przez ten otwór przełożyć wiązkę do wewnatrz podstawy plafonu,
4. Za pomocą 3 wkrętów montażowych przytwierdzić podstawę plafonu do sufitu,
5. Podłączyć zaciski oznaczone na kostce jako „N” (zero) oraz „L” (faza) z zasilaniem \~230V/50Hz
6. Za pomocą bezpiecznika lub włącznika ściennego włączyć zasilanie plafonu,

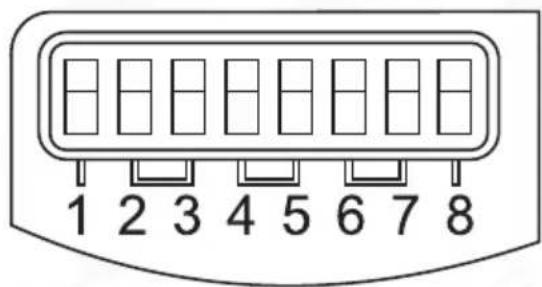

7. Za pomocą przełącznika Dip-Switch (rys. 4) ustawić czułość czujnika ruchu, czas podtrzymania oświetlenia, ewentualny czas ściemnienia lampy, oraz próg oświetlenia zewnętrznego, przy którym załączy się plafon – można w tym celu posłużyć się instrukcją oraz tabelkami w rozdziale „4. Ustawienia automatyki”,
8. Przykręcić klosz do podstawy plafonu zgodnie z ruchem wskazówek zegara.

Procedura testowania

Aby przetestować urządzenie należy umieścić wszystkie piny przełącznika DIP-switch w pozycji On (górnej). Po podłączeniu zasilania, oświetlenie powinno się załączyć, po czym po upływie 10 s, w przypadku braku wzbudzenia, stopniowo zacząć ściemniać. Następnie po wykryciu ruchu urządzenie powinno wejść w normalny tryb pracy.

Należy ustawić czas ściemnienia na 30 s (szczegóły pkt. 4), gdy urządzenie wykryje ruch, oświetlenie załączy się z intensywnością 100%, po 10 s ściemni się do poziomu 10% na okres 30 s, po czym powinno wyłączyć się. Jeśli w trybie ściemnienia urządzenie wykryje ruch, urządzenie ponownie zwiększy intensywność do 100%.

UWAGA

W przypadku testowania urządzenia przy oświetleniu dziennym należy pamiętać o prawidłowym dostosowaniu progu oświetlenia zewnętrznego (szczegóły pkt. 4). Nieprawidłowe ustawienie spowoduje brak załączania oświetlenia.

4. USTAWIENIA AUTOMATYKI

Zastosowany w lampie mikrofalowy czujnik ruchu wyposażony jest w specjalny 8-segmentowy przełącznik typu Dip-Switch (rys. 4), dzięki czemu istnieje możliwość precyzyjnego ustawienia podstawowych parametrów automatyki. Zaleca się w pierwszej kolejności ustawić możliwe najkrótszy czas podtrzymania, następnie ustawić doświadczalnie odpowiedni zasięg wykrywania ruchu i na koniec ustawić docelowy czas zwłoki czasowej (podtrzymania).

Rys. 4. Przełącznik Dip-Switch do ustawień automatyki lampy

Regulacja czułości czujnika:

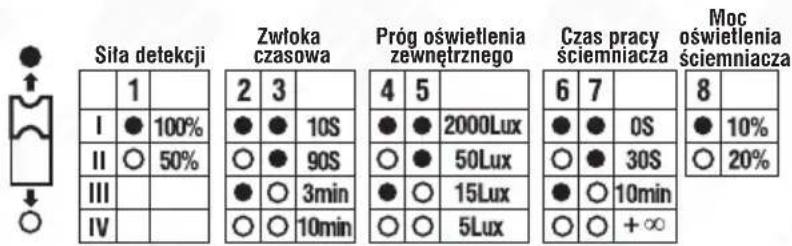

Pierwszy segment przełącznika służy do ustawienia siły zasięgu czujnika lampy. Ustawienia zasięgu należy dokonać zgodnie z poniższą tabelą:

Siła zasięgu czujnika	Ustawienie segmentów przełącznika
	1
100% •
50% -

• ON (górne położenie)
- OFF (dolne położenie)

UWAGA

Powyższy zasięg jest przybliżony i określony na przykładzie ruchu osoby o wzroście 170 cm poruszającej się z prędkością 1.0\~1.5 m/s, po zawieszeniu lampy na suficie na wysokości 2,5m nad podłogą.

Regulacja czasu zwłoki czujnika:

Segmenty 2-3 przełącznika służą do ustawienia przez użytkownika czasu zwłoki czujnika, czyli czasu, po którym oświetlenie zostanie wyłączone od momentu wykrycia przez czujnik ostatnie-go ruchu w jego polu widzenia. Czas ten można ustawić w zakresie od około 10 sekund do około 10 minut. Ustawień należy dokonać zgodnie z poniższą tabelą:

Czas	Ustawienie segmentów przełącznika
	2	3
10 s ● ●
90 s - ●
3 min ● -
10 min --

• ON (górne położenie)
- OFF (dolne położenie)

Regulacja progu natężenia światła zewnętrznego:

Segmenty 4-5 przełącznika służą do ustawienia przez użytkownika takiego progu oświetlenia zewnętrznego (w zakresie od 5 do 2000 lx), przy którym oświetlenie plafonu będzie załączać się po wykryciu ruchu przez czujnik. Powyżej tego progu oświetlenie nie będzie załączać się w ogółe. Ustawienie odpowiedniego progu nie pozwala na załączanie się oświetlenia w ciągu dnia (przy wystarczającym oświetleniu zewnętrznym). Ustawień należy dokonać zgodnie z poniższą tabelą:

Próg oświetlenia zewnętrznego	Ustawienie segmentów przełącznika
	4	5
ok. 2000 lx ● ●
ok. 50 lx - ●
ok. 15 lx ● -
ok. 5 lx --

• ON (górne położenie)
- OFF (dolne położenie)

Regulacja czasu ściemniania oświetlenia

Segmenty 6-7 przełącznika służą do zmiany ustawień funkcji ściemniania - ustawienia czasu podtrzymania słabszego oświetlenia, załączanego po upływie czasu podtrzymania standardowego oświetlenia. Ustawienia czasu należy dokonać zgodnie z poniższą tabelą:

Czas	Ustawienie segmentów przełącznika
	6	7
0 s ● ●
30 s - ●
10 min ● -
+∞ --

• ON (górne położenie)
- OFF (dolne położenie)

UWAGA

Wybór opcji „+∞” sprawi, że słabsze oświetlenie nie będzie w ogóle wyłączane.

Wybór opcji „0 s” sprawi, że funkcja ściemniania oświetlenia pozostanie wyłączona.

Regulacja mocy oświetlenia (ściemniacza).

Ostatni segment o numerze 8 odpowiedzialny jest za ustawienie mocy z jaka ma działać oświetlenie podczas załączonej funkcji ściemniania.

Moc oświetlenia ściemniacza	Ustawienie segmentów przełącznika
	8
10% ●
20% -

• ON (górne położenie)
- OFF (dolne położenie)

ZANIM WEZWIESZ SERWIS - PORADY PRAKTYCZNE

Problem Rozwiązanie
Oświetlenie nie załącza się w ogóle	1. Sprawdź ustawienia: progu natężenia światła2. Sprawdź zasilanie/ bezpiecznik3. Sprawdź czy połączenia przewodów są wykonane w sposób prawidłowy
Oświetlenie nie wyłącza się po nastawionym czasie	1. Sprawdź ustawienia zasięgu czujnika, być może ustawiono zbyt duży zasięg i czujnik wykrywa ruchy spoza strefy2. Sprawdź, czy funkcja ściemniania oświetlenia nie jest ustawiona na „+∞”
Oświetlenie załącza się bez żadnego ruchu w polu widzenia czujnika	1. Sprawdź czy plafon zamontowany jest na suficie w sposób trwały i solidny (bez możliwości poruszenia się, drgań na ruchomym suficie, itp.) oraz w przewidzianej w specyfikacji wysokości instalacji2. Sprawdź, być może czujnik wykrywa ruchy spoza cienkiej ściany działowej, drzwi, okna, itp.
Oświetlenie nie załącza się mimo ruchu obiektu w polu widzenia	1. Sprawdź ustawienia zasięgu czujnika, być może ustawiono zbyt mały zasięg2. Sprawdź czy plafon zamontowano w przewidzianej w specyfikacji wysokości instalacji
Inne Skontaktuj się z serwisem importera

1. SPECYFIKACJA TECHNICZNA

Napięcie zasilania AC 230 V / 50 Hz
Pobór mocy czuwanie /praca 0,9 W / 12 W
Zalecana wysokość instalacji 2 m - 4 m (na suficie)
Materiał obudowy PC (poliwęglan)
Źródło światła Diody LED (SMD 5730)
Strumień światła 1000 lm
Funkcja ściemniacza Tak
Temperatura barwy 4000 K
Częstotliwość pracy czujnika ruchu 5,8 GHz
Moc nadajnika radiowego 5,42 dB
Kąt detekcji mikrofalowego czujnika ruchu	360°
Siła wykrywania ruchu	100% / 50%
Zasięg wykrywania ruchu - promień	8 m / 4m
Zakres regulacji zwłoki czasowej	10 s / 90 s / 3 min / 10 min
Zakres regulacji progu natężenia światła zewn.	5 lx / 15 lx / 50 lx / 2000 lx
Temperaturowy zakres pracy	-10°C (...) 40°C
Stopień ochrony obudowy	IP44
Wymiary zewnętrzne (średnica x głębokość)	∅ 255 x 90 (mm)
Waga netto	0,4 kg
