INSTRUKCJA OBSŁUGI MD-05B7 El Home

Instrukcja obsługi oraz specyfikacja techniczna

Spis treści

1. PRZEZNACZENIE I CHARAKTERYSTYKA URZĄDZENIA......3
2. BUDOWA CZUJNIKA......4
3. WYMAGANE ŚRODKI OSTROŻNOŚCI PODCZAS INSTALACJI......4
4. WYBÓR MIEJSCA INSTALACJI 4
5. INSTALACJA .... 5
6. USTAWIENIA UŻYTKOWE......7
7. TEST......8
8. DZIAŁANIE CZUJNIKA....9
9. ZANIM WEZWIESZ SERWIS - PORADY PRAKTYCZNE ......9
10. SPECYFIKACJA TECHNICZNA ....10
    KARTA GWARANCYJNA....11

UWAGI WSTĘPNE

Przed montażem, podłączeniem i użytkowaniem urządzenia prosimy o dokładne zapoznanie się z niniejszą instrukcją obsługi. W razie jakichkolwiek problemów ze zrozumieniem jej treści prosimy o skontaktowanie się ze sprzedawcą urządzenia. Samodzielny montaż i uruchomienie urządzenia jest możliwe pod warunkiem używania odpowiednich narzędzi. Niemniej zalecane jest dokonywanie montażu urządzenia przez wykwalifikowany personel.

Producent nie odpowiada za uszkodzenia mogące wyniknąć z nieprawidłowego montażu czy eksploatacji urządzenia, oraz z dokonywania samodzielnych napraw i modyfikacji.

1. PRZEZNACZENIE I CHARAKTERYSTYKA URZĄDZENIA

Czujnik ruchu MD-05B7 przeznaczony jest do automatycznego sterowania załączaniem oświetlenia budynku (lub innych urządzeń elektrycznych) po wykryciu ruchu w pobliżu miejsca jego instalacji. Sercem urządzenia jest pasywny czujnik podczerwieni o kącie detekcji ruchu wynoszącym 360 stopni. Detekcja ruchu odbywa się na zasadzie pomiaru zmiany temperatury otoczenia w zadanym sektorze widzialności czujnika, w wyniku ruchu znajdującej się tam osoby. Jeśli w sektorze widzialności czujnika pojawi się jakaś osoba, automatycznie włącza się oświetlenie (lub inne urządzenie elektryczne sterowane czujnikiem) i pozostaje włączone tak długo, jak długo czujnik ruchu wykrywa ruch w obrębie pola „widzenia”. Jeśli w określonym (zadanym przez użytkownika) czasie nie zostanie wykryty ruchu, oświetlenie (lub inne urządzenie elektryczne) zostanie automatycznie wyłączone. Czujnik wyposażono dodatkowo w specjalny sensor fotooptyczny, który pozwala opcjonalnie na oszczędzanie energii nie załączając oświetlenia np. w czasie dnia.

Głównym przeznaczeniem czujnika MD-05B7 jest automatyczne sterowanie oświetleniem, ale istnieje możliwość podłączenia do niego również innych urządzeń elektrycznych (np. elektryczne ogrzewanie, klimatyzacja, itp.), pod warunkiem iż odbiornik energii nie obciąży włącznika mocą większą niż 1200W (obciążenie rezystancyjne) lub 300W (obciążenie indukcyjne) - patrz specyfikacja techniczna.

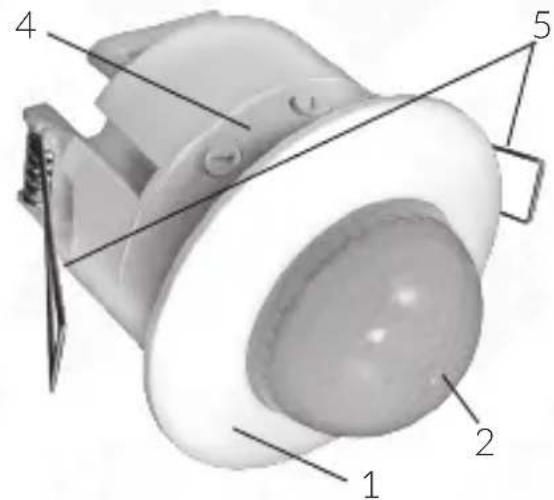

2. BUDOWA CZUJNIKA

Czujnik ruchu MD-05B7 składa się z następujących elementów:

1. Ostona sensora
2. Sensor PIR
3. Puszka podtynkowa z elektronika
4. Potencjometry: zwłoki czasowej i progu natężenia światła
5. Uchwyty montażowe

• Przed instalacją czujnika koniecznie odłączyć źródło zasilania na czas instalacji
  • Zalecana instalacja urządzenia przez wykwalifikowany personel
  • Zabezpieczyć wszystkie sąsiadujące elementy w miejscu instalacji
• Upewnić się, że pomiędzy źródłem zasilania a instalowanym czujnikiem znajduje się bezpiecznik prądowy, max 16A

4. WYBÓR MIEJSCA INSTALACJI

• Nie instalować czujnika w miejscach narażonych na wilgoć.
  • Czujnik nie jest przeznaczony do montażu na ścianie.
• Urządzenie jest przeznaczone do montażu sufitowego (sufity podwieszane), na wysokości około 2.2\~4 m nad podłożem.
• Nie zaleca się instalacji urządzenia w pobliżu grzejników, wentylatorów ani innych obiektów gdzie mogą pojawiać się gwałtowne zmiany temperatury otoczenia (rys. 2).
• Nie zaleca się instalowania urządzenia w miejscach, gdzie promienie słoneczne mogą padać bezpośrednio na czujnik ruchu PIR (rys. 2).
• Nie zaleca się instalowania urządzenia w pobliżu obiektów, które mogą poruszać się pod wpływem wiatru: zastony, wysokie rośliny, itp. (rys. 2).

• Nie zaleca się instalowania urządzenia naprzeciwko powierzchni silnie odbijających światło, takich jak np. lustra.
• Nie zaleca się instalowania urządzenia w miejscach, gdzie mogą poruszać się zwierzęta.

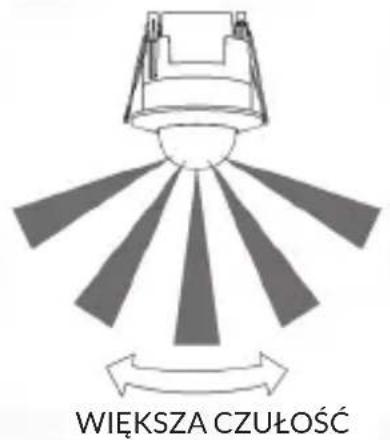

• Instalując czujnik należy wziąć pod uwagę fakt, iż najbardziej efektywne działanie czujnika ruchu następuje podczas gdy kierunek poruszającego się obiektu / osoby jest prostopadły do emitowanej przez czujnik wiązki, a nie równoległy (rys. 3).

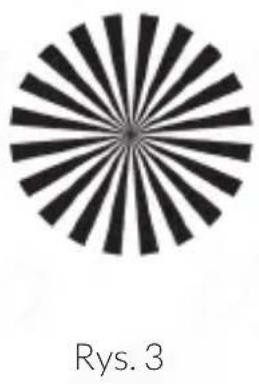

Kąt detekcji czujnika ruchu PIR wynosi 360°, natomiast maksymalny zasięg detekcji może wynosić do około 12 m.

Aby zainstalować czujnik należy:

1. W wybranym miejscu wywiercić w suficie otwór o średnicy około ∅ 70 mm.
2. Odłączyć zasilanie za pomocą bezpiecznika lub włącznika głównego.
3. Odizolować końcówki przewodów na długości około 6-8mm.
4. Odkręcić i zdjąć plastikową osłonę chroniącą zaciski.
5. Podłączyć przewody zgodnie ze schematem połączeń (rys. 4).

Podłączyć przewód fazy zasilania (L) do zacisku oznaczonego jako L na kostce zaciskowej urządzenia.

Podłączyć przewód zerowy zasilania (N) oraz przewód zerowy odbiornika do zacisku oznaczonego jako N na kostce zaciskowej urządzenia.

Podłączyć przewód fazy odbiornika do zacisku oznaczonego jako A na kostce zaciskowej urządzenia.

Rys. 4. Schemat połączeń

1. Zamontować ponownie plastikową osłonkę

Uwaga:

Niewłaściwe podłączenie przewodów może uszkodzić czujnik, a nawet obciążenie (oświetlenie lub inne urządzenie sterowane czujnikiem).

1. Włączyć zasilanie za pomocą bezpiecznika lub włącznika głównego i za pomocą 2 potencjometrów na obudowie czujnika ustawić doświadczalnie żądaną automatykę – czas podtrzymania oraz próg oświetlenia zewnętrznego, 8. Umieścić korpus urządzenia w nawierconym wcześniej otworze w suficie (rys. 5). Przed włożeniem czujnika do otworu należy najpierw ostrożnie złożyć 2 uchwyty sprężynujące ku górze, a po włożeniu czujnika do otworu delikatnie je puścić.

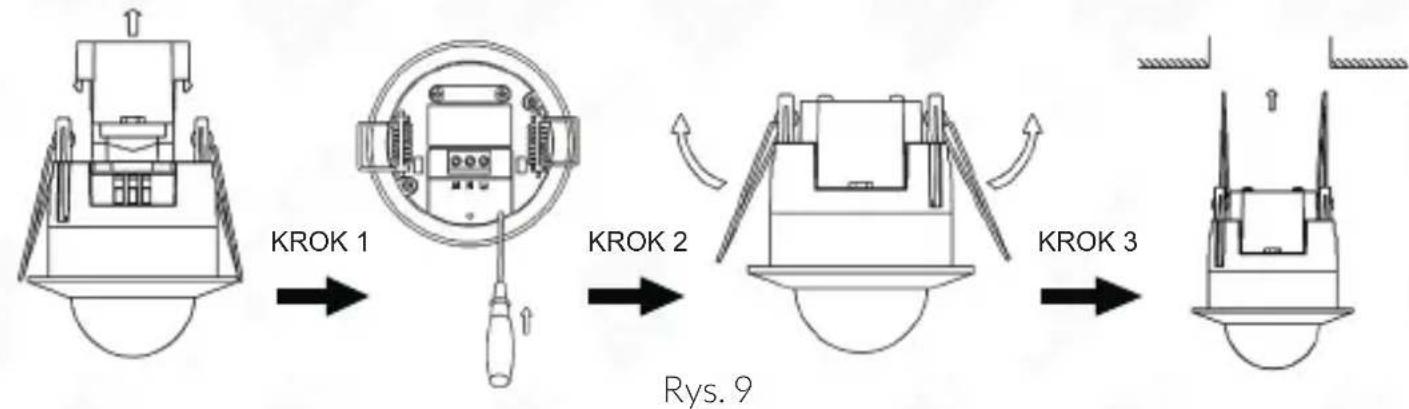

Jeśli z jakiegoś powodu nastąpi konieczność późniejszej ponownej regulacji ustawień automatyki czujnika, należy go ostrożnie wyjąć z otworu w suficie, używając do tego w razie konieczności płaskiego wkrętaka lub innego narzędzia. Należy jednak zachować szczególną ostrożność aby nie uszkodzić sensora PIR. Należy również uważać na palce przy odchylaniu i składaniu uchwytów sprężynujących.

6. USTAWIENIA UŻYTKOWE

• USTAWIENIE CZASU ZWŁOKI:

Potencjometrem czasu ustawiamy czas, po którym oświetlenie ma się wyłączyć od momentu wykrycia ostatniego ruchu przez czujnik.

Aby zwiększyć czas zwłoki należy potencjometr czasu przekręcić zgodnie z ruchem wskazówek zegara. Maksymalna zwłoka czasowa wynosi około 7 minut. Aby zmniejszyć czas zwłoki należy potencjometr czasu przekręcić w kierunku przeciwnym do ruchu wskazówek zegara. Minimalna zwłoka czasowa wynosi około 10 sekund.

• USTAWIENIE PROGU NATĘŻENIA ŚWIATŁA

Potencjometrem progu natężenia światła ustawiamy minimalny próg zewnętrznego (naturalnego) oświetlenia przy jakim czujnik ruchu ma zadziałać. Po ustawieniu potencjometru w skrajnym prawym położeniu, czujnik ruchu powinien załączać oświetlenie przy bardzo niskim natężeniu światła zewnętrznego, czyli praktycznie po zmroku. Pozycję przełącznika należy ustalić doświadczalnie, zgodnie z preferencjami użytkownika.

Rozwiązanie takie pozwala na oszczędzanie energii poprzez wyeliminowanie automatycznego włączania oświetlenia np. podczas dnia.

7. TEST

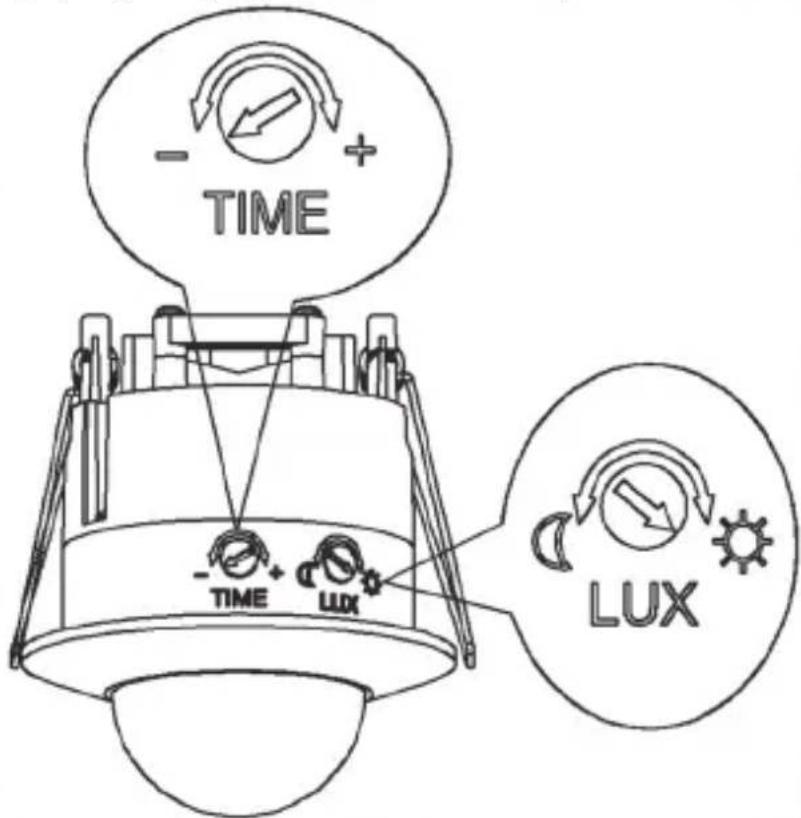

- Potencjometry czasu złoki oraz progu natężenia światła ustawić w pozycjach testowych (skrajnych), tak jak pokazano to na rys. 6.

Rys. 6

- Za pomocą bezpiecznika lub włącznika głównego włączyć zasilanie. Oświetlenie, lub inne urządzenia sterowane czujnikiem, załączy się po ok 30 sekundach i po czasie około 7-13 sekund wyłączy się. Wówczas należy wykonać ruch w obrębie sektora widzialności czujnika PIR i oświetlenie załączy się ponownie, co oznacza iż przewody zostały podłączone poprawnie.

- Wykonanie ponownie ruchów w obrębie sektora widzialności czujnika PIR spowoduje załączanie się oświetlenia, po czym oświetlenie wyłączy się po czasie około 3 sekund od wykrycia ostatniego ruchu.

UWAGA!

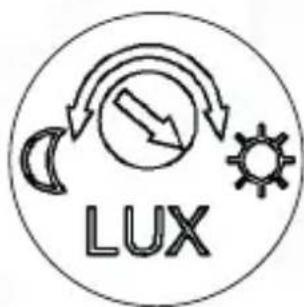

Podczas testu przy świetle dziennym istotne jest ustawienie potencjometru LUX na pozycję . Brak takiego ustawienia spowoduje, że czujnik nie załączy oświetlenia (lub innego urządzenia).

UWAGA!

Jeśli moc źródła światła lampy przekracza 60W, minimalny dystans między czujnikiem a lampą powinien wynosić 60cm.

8. DZIAŁANIE CZUJNIKA

Gdy czujnik ruchu PIR wykryje ruch, oświetlenie załączy się automatycznie. Wbudowany fotosensor wyłącza czujnik PIR, gdy natężenie oświetlenia zewnętrznego przekracza odpowiedni poziom (ustawiony potencjometrem zgodnie z preferencjami użytkownika).

1. ZANIM WEZWIESZ SERWIS - PORADY PRAKTYCZNE

Problem Rozwiązanie
Oświetlenie nie załącza się w ogóle	1. Sprawdź czy połączenia przewodów są wykona- ne w sposób prawidłowy2. Sprawdź, czy nie przepaliła się żarówka
Oświetlenie nie wyłącza się po określonym czasie	1. Sprawdź czy połączenia przewodów są wykona- ne w sposób prawidłowy2. Sprawdź, czy potencjometr ustalania czasu zwfoki ustawiony jest prawidłowo
Czułość urządzenia jest niska	1. Sprawdź, czy nic nie zasłania sensora czujki2. Sprawdź, czy temperatura otoczenia nie jest za wysoka3. Upewnij się, czy źródło ruchu znajduje się w polu detekcji czujnika4. Upewnij się, że wysokość instalacji czujnika mie- ści się w zakresie wymienionym w instrukcji5. Upewnij się, że kierunek ruchu nie jest równole- gły do wiązki emitowanej przez czujnik
Inne Skontaktuj się z serwisem importera

1. SPECYFIKACJA TECHNICZNA

Zasilanie 220-240V AC
Dopuszczalne obciążenie rezystancyjne 1200 W
Dopuszczalne obciążenie indukcyjne 300 W
Kąt wykrywania ruchu 360°
Zasięg wykrywania ruchu (średnica pola detekcji) 3-12m
Zakres regulacji zwłoki czasowej	min. 10s ± 3s
	max. 7min ± 2min
Zakres regulacji progu światła 3-2000 lx
Zalecana wysokość instalacji 2,2-4 m
Stopień ochrony IP20
Wymiary zewnętrzne 95 x 65 x 86 (mm)
Waga netto 100 g
