INSTRUKCJA OBSŁUGI MD-12B7 El Home

Przed montażem, podłączeniem i użytkowaniem urządzenia prosimy o dokładne zapoznanie się z niniejszą instrukcją obsługi. W razie jakichkolwiek problemów ze zrozumieniem jej treści prosimy o skontaktowanie się ze sprzedawcą urządzenia. Samodzielny montaż i uruchomienie urządzenia jest możliwe pod warunkiem używania odpowiednich narzędzi. Niemniej zalecane jest dokonywanie montażu urządzenia przez wykwalifikowany personel.

Producent nie odpowiada za uszkodzenia mogące wyniknąć z nieprawidłowego montażu czy eksploatacji urządzenia, oraz z dokonywania samodzielnych napraw i modyfikacji.

1. PRZEZNACZENIE I CHARAKTERYSTYKA URZĄDZENIA

Czujnik ruchu MD-12B7/MD-13B7 przeznaczony jest do automatycznego sterowania załączaniem oświetlenia na zewnątrz lub wewnątrz budynku (lub innych urządzeń elektrycznych) po wykryciu ruchu w pobliżu miejsca jego instalacji. Sercem urządzenia jest pasywny czujnik podczerwieni o kącie detekcji ruchu wynoszącym około 180 stopni. Detekcja ruchu odbywa się na zasadzie pomiaru zmiany temperatury otoczenia w zadanym sektorze widzialności czujnika, w wyniku ruchu znajdującej się tam osoby. Jeśli w sektorze widzialności czujnika pojawi się jakaś osoba, automatycznie włącza się oświetlenie (lub inne urządzenie elektryczne sterowane czujnikiem) i pozostaje włączone tak długo, jak długo czujnik ruchu wykrywa ruch w obrębie pola „widzenia”. Jeśli w określonym (zadanym przez użytkownika) czasie nie zostanie wykrytu ruch oświetlenie (lub inne urządzenie elektryczne) zostanie automatycznie wyłączone. Czujnik wyposażono dodatkowo w specjalny sensor fotooptyczny, który pozwala opcjonalnie na oszczędzanie energii nie załączając oświetlenia np. w czasie dnia. Głównym przeznaczeniem czujnika MD-12B7/MD-13B7 jest automatyczne sterowanie oświetleniem, ale istnieje możliwość podłączenia do niego również innych urządzeń elektrycznych (np. elektryczne ogrzewanie, klimatyzacja, itp.), pod warunkiem iż odbiornik energii nie obciąży włącznika mocą większą niż 1200W (obciążenie rezystancyjne) lub 300W (obciążenie indukcyjne) - patrz specyfikacja techniczna.

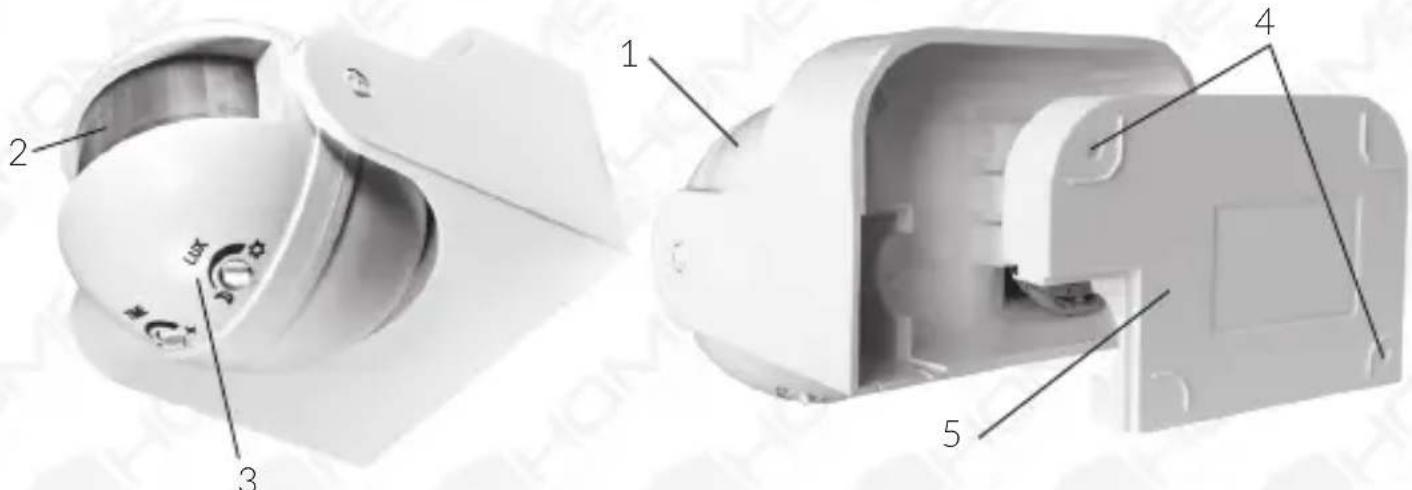

2. BUDOWA CZUJNIKA

MD-12B7/MD-13B7 składa się z następujących elementów:

1. Korpus czujnika
2. Sensor PIR
3. Potencjometr zwłoki czasowej i potencjometr progu natężenia światła
4. Otwory montażowe
5. Podstawa mocująca

• Przed instalacją czujnika koniecznie odłączyć źródło zasilania
  • Zalecana instalacja urządzenia przez wykwalifikowany personel
• Upewnić się, że pomiędzy źródłem zasilania a instalowanym czujnikiem znajduje się bezpiecznik prądowy, 6A.

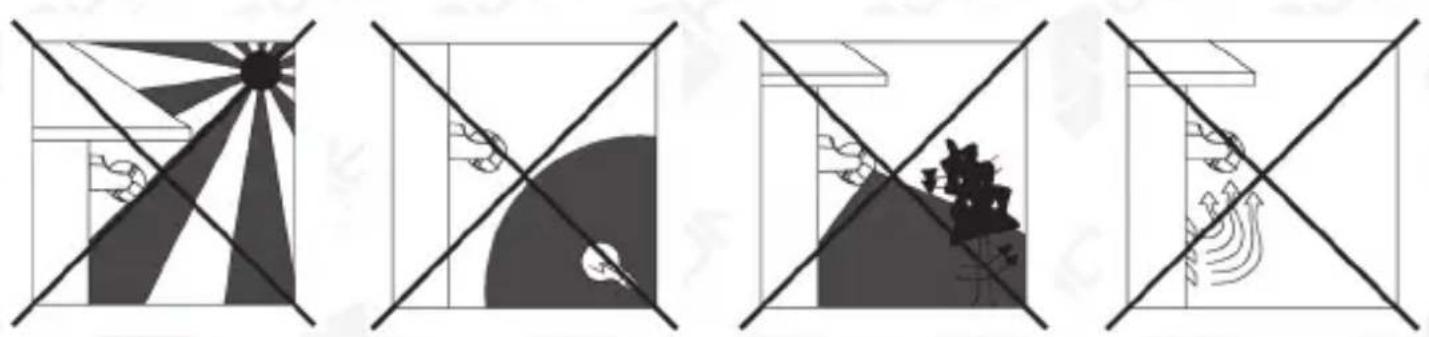

4. WYBÓR MIEJSCA INSTALACJI

• Nie zaleca się instalacji czujnika w miejscach narażonych na wilgoć.
• Aby praca czujnika była najbardziej efektywna i komfortowa, urządzenie powinno się instalować na pionowej ścianie, na wysokości około 1.8\~2.5 m nad podłożem. Istnieje możliwość instalacji czujnika na suficie.
• Podczas instalacji urządzenia na zewnątrz budynku, zaleca się zamontować nad czujnikiem daszek ochronny, co znacznie wydłuży żywotność czujnika.
• Nie zaleca się instalacji urządzenia w pobliżu grzejników, wentylatorów ani innych obiektów gdzie mogą pojawiać się gwałtowne zmiany temperatury otoczenia (rys. 2).
• Nie zaleca się instalowania urządzenia w miejscach, gdzie promienie słoneczne mogą padać bezpośrednio na czujnik ruchu PIR (rys. 2).
• Nie zaleca się instalowania urządzenia w pobliżu obiektów, które mogą poruszać się pod wpływem wiatru: zastony, wysokie rośliny, itp. (rys. 2).

Rys. 2

• Nie zaleca się instalowania urządzenia naprzeciwko powierzchni silnie odbijających światło, takich jak np. lustra.
• Nie zaleca się instalowania urządzenia w miejscach, gdzie mogą poruszać się zwierzęta.
• Instalując czujnik na ścianie należy wziąć pod uwagę fakt, iż najbardziej efektywne działanie czujnika ruchu następuje podczas gdy kierunek poruszającego się obiektu / osoby jest prostopadły do emitowanej przez czujnik wiązki, a nie równoległy (rys. 3).

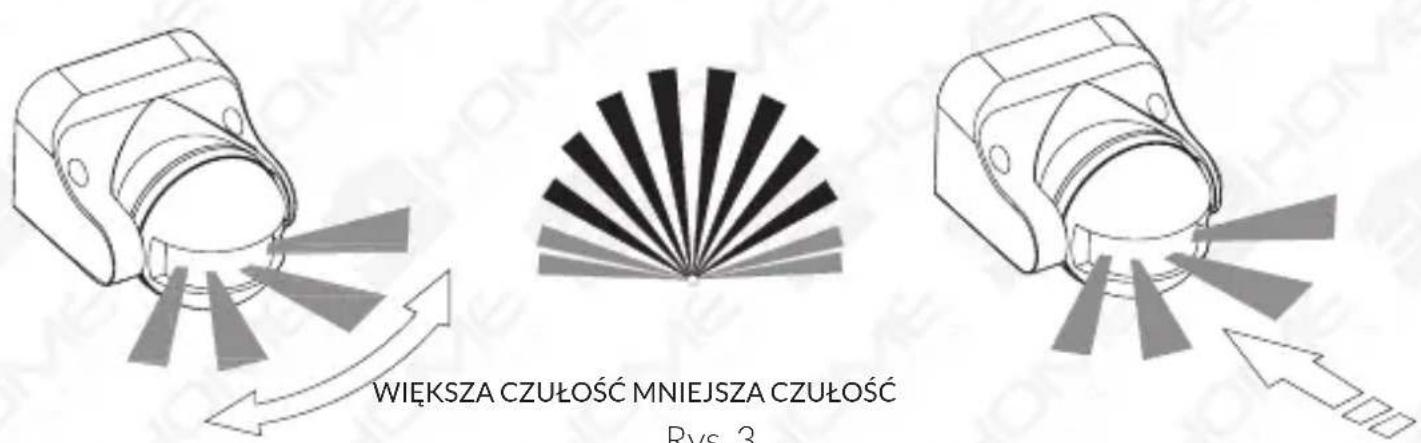

Rys. 3

5. INSTALACJA

Kąt detekcji czujnika ruchu PIR wynosi około 180°, natomiast maksymalny zasięg detekcji może wynosić do około 12 m po prawidłowym (rys. 4) zainstalowaniu urządzenia na wysokości 2 m nad podłożem.

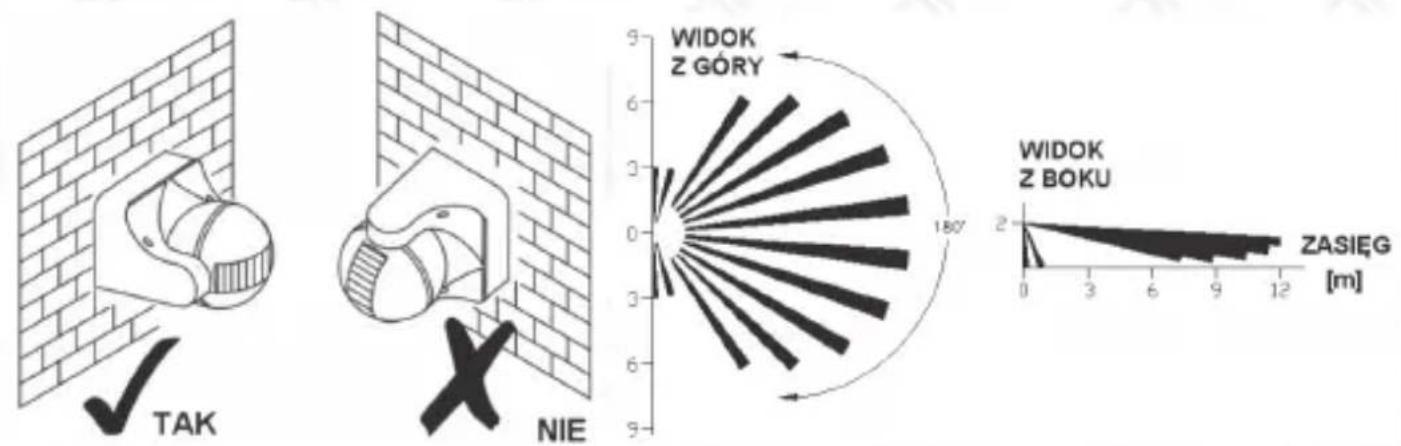

Rys. 4. Przykład prawidłowego i nieprawidłowego montażu czujnika

Aby zainstalować czujnik na ścianie lub suficie należy:

1. Odłączyć zasilanie za pomocą bezpiecznika lub włącznika głównego.

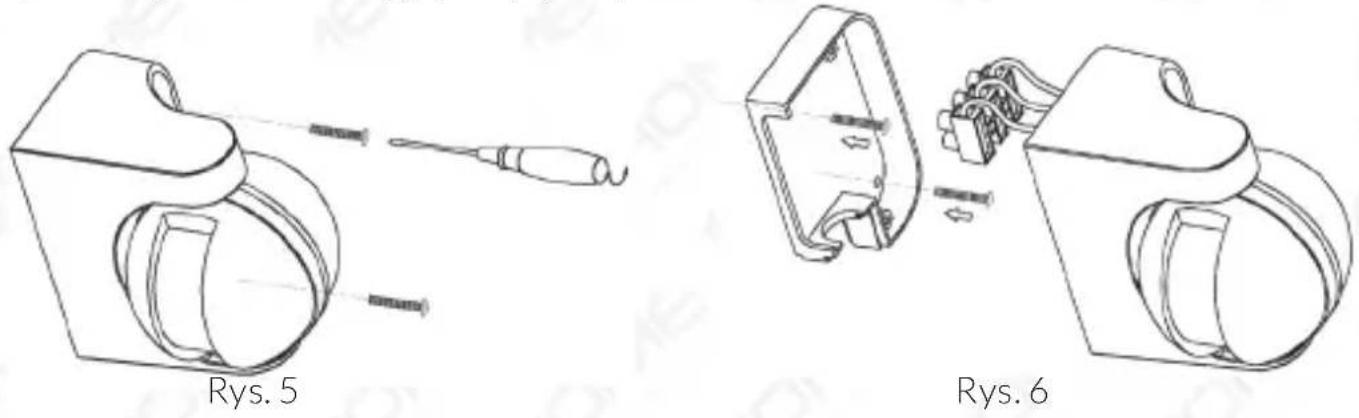

2. Odkręcić 2 śruby mocujące z przodu podstawy mocującej czujnika (rys. 5) i oddzielić pokrywę od podstawy mocującej.

3. Poprzez 2 otwory w pokrywie podstawy mocującej odznaczyć w wybranym miejscu na ścianie miejsca na 2 kołki i wkręty montażowe (wyposażenie zestawu).

4. W wybranych miejscach na ścianie wywiercić 2 otwory, za pomocą kołków i wkrętów montażowych zamocować pokrywę podstawy na ścianie.

5. Odizolować końcówki przewodów na długości około 6-8mm.

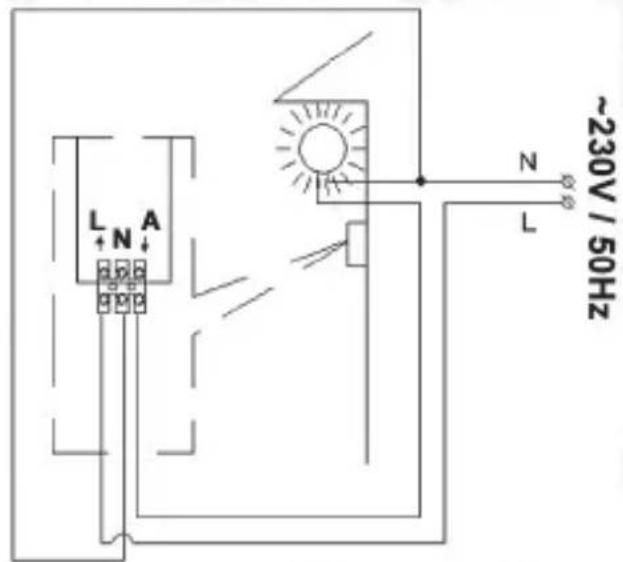

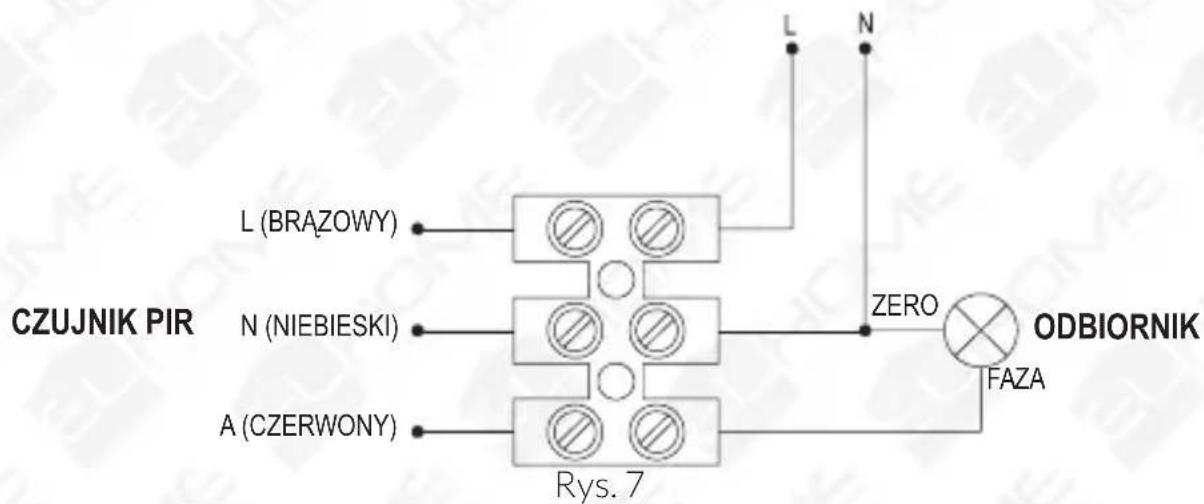

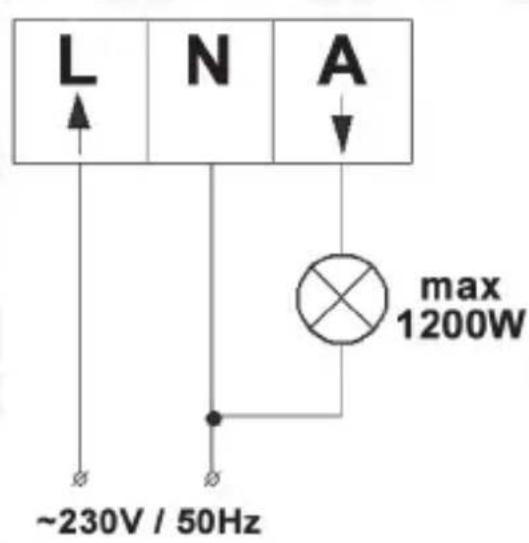

6. Podłączyć czujnik do zasilania i odbiornika zgodnie ze schematem na rys. 7. Podłączyć przewód fazy zasilania (L) do zacisku oznaczonego jako L na kostce zaciskowej.

Podłączyć przewód zera zasilania (N) oraz zera odbiornika do zacisku oznaczonego jako N na kostce zaciskowej.

Podłączyć przewód fazy odbiornika do zacisku oznaczonego jako A na kostce zaciskowej.

1. W zależności od typu instalacji (instalacja bez przewodu ochronnego lub instalacja z przewodem ochronnym), podłączyć czujnik do zasilania i odbiornika zgodnie ze schematem na rys. 8 lub 9.

2. Zamocować podstawę mocującą do zamocowanej na ścianie pokrywy za pomocą 2 śrub mocujących (rys. 6).

Potencjometrem czasu ustawiamy czas, po którym oświetlenie ma się wyłączyć od momentu wykrycia ostatniego ruchu przez czujnik.

Aby zwiększyć czas zwłoki należy potencjometr czasu przekręcić zgodnie z ruchem wskazówek zegara. Maksymalna zwłoka czasowa wynosi około 5-9 minut. Aby zmniejszyć czas zwłoki należy potencjometr czasu przekręcić w kierunku przeciwnym do ruchu wskazówek zegara. Minimalna zwłoka czasowa wynosi około 7-13 sekund.

• USTAWIENIE PROGU NATEŻENIA ŚWIATŁA

Potencjometrem progu natężenia światła ustawiamy minimalny próg zewnętrznego (naturalnego oświetlenia przy jakim czujnik ruchu ma zadziałać. Po ustawieniu potencjometru w skrajnym prawym położeniu, czujnik ruchu powinien załączać oświetlenie przy bardzo niskim natężeniu światła zewnętrznego, czyli praktycznie po zmroku. Pozycję przełącznika należy ustalić doświadczalnie, zgodnie z preferencjami użytkownika.

Rozwiązanie takie pozwala na oszczędzanie energii poprzez wyeliminowanie automatycznego włączania oświetlenia np. podczas dnia.

7. TEST

- Potencjometry czasu opóźnienia oraz regulacji czułości światła i w pozycjach testowych (skrajnych), tak jak pokazano to na rys. 10.

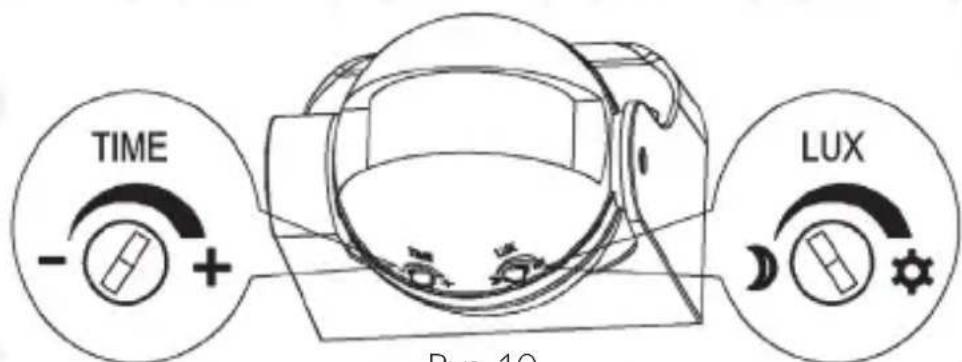

Rys. 10

- Za pomocą bezpiecznika lub włącznika głównego włączyć zasilanie. Oświetlenie załączy się po ok 30 sekundach i po czasie około 7-13 sekund wyłączy się. Wówczas należy wykonać ruch w obrębie sektora widzialności czujnika PIR i oświetlenie załączy się ponownie, co oznacza iż przewody zostały podłączone poprawnie.

- Wykonanie ponownie ruchów w obrębie sektora widzialności czujnika PIR spowoduje załączanie się oświetlenia, po czym oświetlenie wyłączy się po czasie około 7-13 sekund od wykrycia ostatniego ruchu.

- Obracając korpus czujnika wokół poziomej osi ustawić żądany sektor wykrywania ruchu dla czujnika. Aby zmniejszyć „pole widzenia” czujnika należy korpus obrócić ku dołowi, aby zwiększyć - należy go obrócić ku górze.

UWAGA!

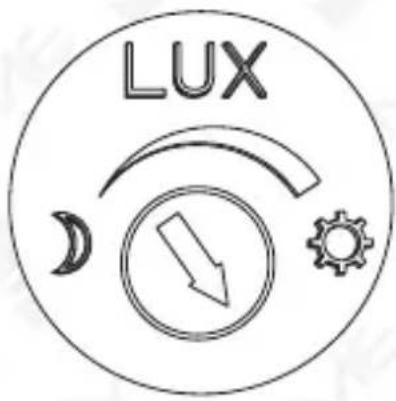

Podczas testu przy świetle dziennym istotne jest ustawienie potencjometru LUX na pozycję . Brak takiego ustawienia spowoduje, że czujnik nie załączy oświetlenia (lub innego urządzenia).

UWAGA!

Jeśli moc źródła światła lampy przekracza 60W, minimalny dystans między czujnikiem a lampą powinien wynosić 60cm.

8. DZIAŁANIE CZUJNIKA

Gdy czujnik ruchu PIR wykryje ruch, oświetlenie załączy się automatycznie. Wbudowany foto-sensor wyłącza czujnik PIR, gdy natężenie oświetlenia zewnętrznego przekracza odpowiedni poziom (ustawiony potencjometrem zgodnie z preferencjami użytkownika).

1. ZANIM WEZWIESZ SERWIS - PORADY PRAKTYCZNE

Problem Rozwiązanie
Oświetlenie nie załącza się w ogóle	1. Sprawdź czy połączenia przewodów są wykonane w sposób prawidłowy2. Sprawdź, czy nie przepaliła się żarówka
Oświetlenie nie wyłącza się po określonym czasie	1. Sprawdź czy połączenia przewodów są wykonane w sposób prawidłowy2. Sprawdź, czy potencjometr ustalania czasu zwłoki ustawiony jest prawidłowo
Czułość urządzenia jest niska	1. Sprawdź, czy nic nie zastłania sensora czujki2. Sprawdź, czy temperatura otoczenia nie jest za wysoka3. Upewnij się, czy źródło ruchu znajduje się w polu detekcji czujnika4. Upewnij się, że wysokość instalacji czujnika mieści się w zakresie wymienionym w instrukcji5. Upewnij się, że kierunek ruchu nie jest równoległy do wiązki emitowanej przez czujnik
Inne Skontaktuj się z serwisem importera

1. SPECYFIKACJA TECHNICZNA

Zasilanie AC 230V/ 50Hz
Dopuszczalne obciążenie rezystancyjne 1200 W
Dopuszczalne obciążenie indukcyjne 300 W
Kąt wykrywania ruchu 180°
Zasięg wykrywania ruchu maks. 12m
Zakres regulacji zwłoki czasowej	min. 10s ± 3s
	max. 7min ± 2min
Zakres regulacji progu światła 3 - 2000 lx
Zalecana wysokość instalacji 1.8 - 2.5 m
Stopień ochrony IP44
Wymiary zewnętrzne 100 x 86 x 80 (mm)
Waga netto 140 g
