MD-07B7 - Czujnik ruchu El Home - Bezpłatna instrukcja obsługi

Typ produktu	Czujnik ruchu
Marka	El Home
Model	MD-07B7
Zasięg detekcji	Do 12 metrów
Kąt detekcji	120°
Zasilanie	12 V DC (bateria lub zasilacz)
Pobór mocy	< 0,5 W (w trybie czuwania)
Wymiary (szer. x wys. x gł.)	95 x 60 x 45 mm
Waga	110 g
Stopień ochrony IP	IP44 (odporność na bryzgi)
Temperatura pracy	-20°C do +50°C
Montaż	Naścienny lub sufitowy
Funkcje główne	Wykrywanie ruchu, automatyczne włączanie oświetlenia, regulacja czułości i czasu opóźnienia
Regulacja czułości	Tak, pokrętłem (LUX)
Regulacja czasu wyłączenia	Od 10 sekund do 5 minut
Zalecane obciążenie	Max 1000 W (żarówki), 500 W (LED)
Materiał obudowy	Tworzywo sztuczne (ABS)
Kolor	Biały
Czyszczenie i konserwacja	Czyścić suchą, miękką szmatką. Nie używać agresywnych środków chemicznych.
Bezpieczeństwo	Nie otwierać obudowy. Przed czyszczeniem odłączyć zasilanie. Chronić przed wilgocią.
Części zamienne	Brak (urządzenie nie zawiera wymiennych części)
Informacje ogólne	Produkt przeznaczony do użytku wewnątrz i na zewnątrz pod zadaszeniem. Kompatybilny z większością opraw oświetleniowych.

Często zadawane pytania - MD-07B7 El Home

Jak zamontować czujnik ruchu El Home MD-07B7?

Czujnik należy zamontować na ścianie lub suficie za pomocą dołączonych kołków i wkrętów. Upewnij się, że otwory montażowe są dobrze wywiercone, a czujnik jest wypoziomowany. Podłącz przewody zgodnie z instrukcją: faza (L), neutralny (N) i obciążenie (wyjście na lampę). Szczegóły znajdziesz w instrukcji obsługi.

Jak ustawić czułość czujnika?

Czułość reguluje się pokrętłem oznaczonym LUX. Przekręcając w kierunku '+' zwiększasz czułość (czujnik reaguje na słabsze światło), a w kierunku '-' zmniejszasz. Zaleca się ustawienie pokrętła w pozycji środkowej i dostosowanie do warunków otoczenia.

Jak zmienić czas wyłączenia czujnika?

Czas wyłączenia ustawia się pokrętłem TIME. Zakres regulacji to od 10 sekund do 5 minut. Krótszy czas jest odpowiedni dla korytarzy, dłuższy dla podjazdów. Ustawienie zależy od indywidualnych potrzeb.

Dlaczego czujnik nie reaguje na ruch?

Sprawdź, czy czujnik jest zasilany (dioda LED powinna świecić). Upewnij się, że pokrętło LUX nie jest ustawione na minimum (tryb dzienny). Możliwe, że czujnik jest zbyt daleko od źródła ruchu lub przeszkoda zasłania pole widzenia. Wyczyść soczewkę czujnika.

Czujnik włącza się bez powodu – co robić?

Przyczyną mogą być małe zwierzęta, poruszające się gałęzie lub nagłe zmiany temperatury. Zmniejsz czułość pokrętłem LUX lub zmień kąt montażu. Możesz też skrócić czas wyłączenia, aby czujnik szybciej gasł po fałszywym sygnale.

Jaką żarówkę mogę podłączyć do czujnika?

Czujnik obsługuje obciążenie do 1000 W dla żarówek tradycyjnych i do 500 W dla oświetlenia LED. Można stosować żarówki LED, świetlówki kompaktowe oraz halogeny. Upewnij się, że łączna moc nie przekracza podanych wartości.

Jaki jest zasięg czujnika?

Maksymalny zasięg detekcji wynosi 12 metrów przy kącie detekcji 120°. Zasięg może być mniejszy w zależności od temperatury otoczenia i przeszkód. Dla optymalnej wydajności montuj czujnik na wysokości 2-2,5 metra.

Czy czujnik można stosować na zewnątrz?

Tak, czujnik ma stopień ochrony IP44, co oznacza odporność na bryzgi. Można go montować na zewnątrz pod zadaszeniem (np. na ganku). Nie należy narażać go na bezpośrednie działanie deszczu lub strumieni wody.

Jaką baterię stosuje się w czujniku?

Czujnik może być zasilany bateryjnie (np. 9V lub 12V) lub za pomocą zasilacza sieciowego. W modelu MD-07B7 zaleca się użycie baterii 12V 23A lub akumulatora. Sprawdź w instrukcji, jakie napięcie jest wymagane dla Twojej wersji.

Czy czujnik ma diodę sygnalizacyjną?

Tak, czujnik wyposażony jest w diodę LED (zwykle czerwoną), która świeci podczas wykrywania ruchu. Jeśli dioda nie świeci, oznacza to brak zasilania lub uszkodzenie czujnika. W trybie czuwania dioda może migać co kilka sekund.

INSTRUKCJA OBSŁUGI MD-07B7 El Home

Instrukcja obsługi oraz specyfikacja techniczna

Spis treści

1. PRZEZNACZENIE I CHARAKTERYSTYKA URZĄDZENIA......3
2. BUDOWA CZUJNIKA....4
3. WYMAGANE ŚRODKI OSTROŻNOŚCI PODCZAS INSTALACJI......4
4. WYBÓR MIEJSCA INSTALACJI ....4
5. INSTALACJA ....5
6. USTAWIENIA UŻYTKOWE......7
7. TEST......7
8. DZIAŁANIE CZUJNIKA....8
9. ZANIM WEZWIESZ SERWIS – PORADY PRAKTYCZNE ....8
10. SPECYFIKACJA TECHNICZNA 9
    KARTA GWARANCYJNA....11

UWAGI WSTĘPNE

Przed montażem, podłączeniem i użytkowaniem urządzenia prosimy o dokładne zapoznanie się z niniejszą instrukcją obsługi. W razie jakichkolwiek problemów ze zrozumieniem jej treści prosimy o skontaktowanie się ze sprzedawcą urządzenia. Samodzielny montaż i uruchomienie urządzenia jest możliwe pod warunkiem używania odpowiednich narzędzi. Niemniej zalecane jest dokonywanie montażu urządzenia przez wykwalifikowany personel.

Producent nie odpowiada za uszkodzenia mogące wyniknąć z nieprawidłowego montażu czy eksploatacji urządzenia, oraz z dokonywania samodzielnych napraw i modyfikacji.

1. PRZEZNACZENIE I CHARAKTERYSTYKA URZĄDZENIA

Czujnik ruchu MD-07B7 pełni funkcję zarówno urządzenia do automatycznego sterowania załączaniem oświetlenia po wykryciu ruchu w pobliżu miejsca jego instalacji jak i standardowego włącznika oświetlenia. Do przełączania tych funkcji służy specjalny suwak znajdujący się pod sensorem. Sercem urządzenia jest pasywny czujnik podczerwieni o kącie detekcji ruchu wynoszącym około 160 stopni. Detekcja ruchu odbywa się na zasadzie pomiaru zmiany temperatury otoczenia w zadanym sektorze widzialności czujnika, w wyniku ruchu znajdującej się tam osoby. Jeśli w sektorze widzialności czujnika pojawi się jakaś osoba, automatycznie włącza się oświetlenie (lub inne urządzenie elektryczne sterowane czujnikiem) i pozostaje włączone tak długo, jak długo czujnik ruchu wykrywa ruch w obrębie pola „widzenia”. Jeśli w określonym (zadanym przez użytkownika) czasie nie zostanie wykryty ruch, oświetlenie (lub inne urządzenie elektryczne) zostanie automatycznie wyłączone. Czujnik wyposażono dodatkowo w specjalny sensor fotooptyczny, który pozwala opcjonalnie na oszczędzanie energii nie załączając oświetlenia np. w czasie dnia.

Głównym przeznaczeniem czujnika MD-07B7 jest automatyczne sterowanie oświetleniem, ale istnieje możliwość podłączenia do niego również innych urządzeń elektrycznych (np. elektryczne ogrzewanie, klimatyzacja, itp.), pod warunkiem iż odbiornik energii nie obciąży włącznika mocą większą niż 1200W (obciążenie rezystancyjne) lub 300W (obciążenie indukcyjne) - patrz specyfikacja techniczna.

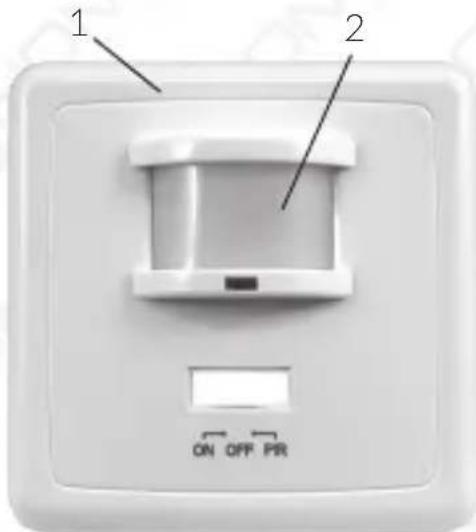

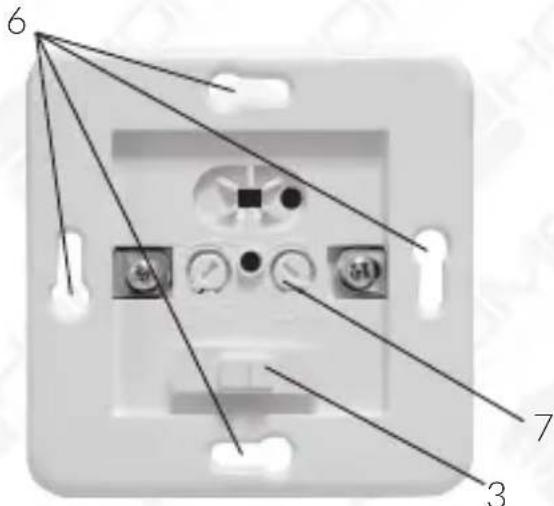

2. BUDOWA CZUJNIKA

Czujnik ruchu MD-07B7 składa się z następujących elementów:

1. Obudowa czujnika
2. Sensor PIR
3. Przełącznik funkcji
4. Puszka podtynkowa z elektronika
5. Uchwyty mocujące

6. Otwory montażowe

7. Potencjometr zwłoki czasowej i potencjometr progu natężenia światła

Rys. 1

3. WYMAGANE ŚRODKI OSTROŻNOŚCI PODCZAS INSTALACJI

• Przed instalacją czujnika koniecznie odłączyć źródło zasilania
  • Zalecana instalacja urządzenia przez wykwalifikowany personel
• Upewnić się, że pomiędzy źródłem zasilania a instalowanym czujnikiem znajduje się bezpiecznik prądowy, max 16A

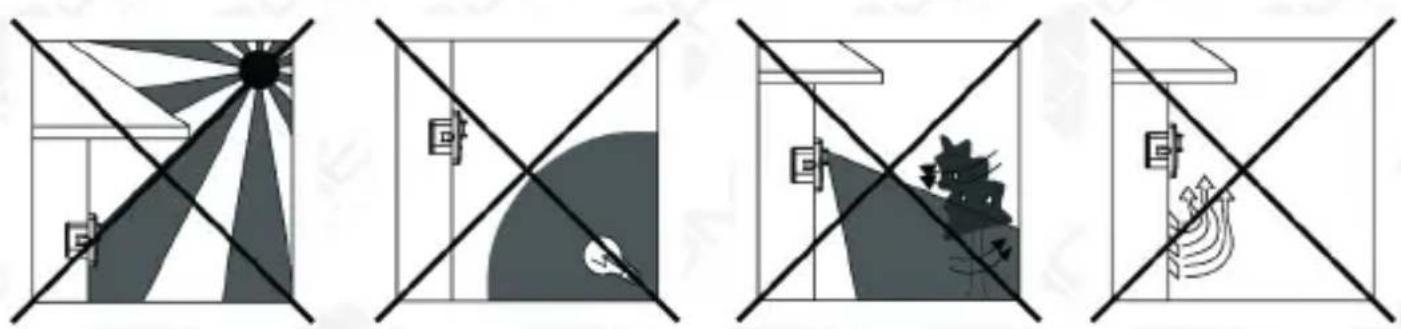

4. WYBÓR MIEJSCA INSTALACJI

• Nie zaleca się instalacji czujnika w miejscach narażonych na wilgoć.
• Aby praca czujnika była najbardziej efektywna i komfortowa, urządzenie powinno się instalować na pionowej ścianie, na wysokości około 1.8\~2.5 m nad podłożem. Czujnik przeznaczony jest do montażu w puszce ściennej ø60.
• Nie zaleca się instalacji urządzenia w pobliżu grzejników, wentylatorów ani innych obiektów gdzie mogą pojawiać się gwałtowne zmiany temperatury otoczenia (rys. 2).
• Nie zaleca się instalowania urządzenia w miejscach, gdzie promienie słoneczne mogą padać bezpośrednio na czujnik ruchu PIR (rys. 2).
• Nie zaleca się instalowania urządzenia w pobliżu obiektów, które mogą poruszać się pod wpływem wiatru: zastony, wysokie rośliny, itp. (rys. 2).

Rys. 2

• Nie zaleca się instalowania urządzenia naprzeciwko powierzchni silnie odbijających światło, takich jak np. lustra.
• Nie zaleca się instalowania urządzenia w miejscach, gdzie mogą poruszać się zwierzeta.

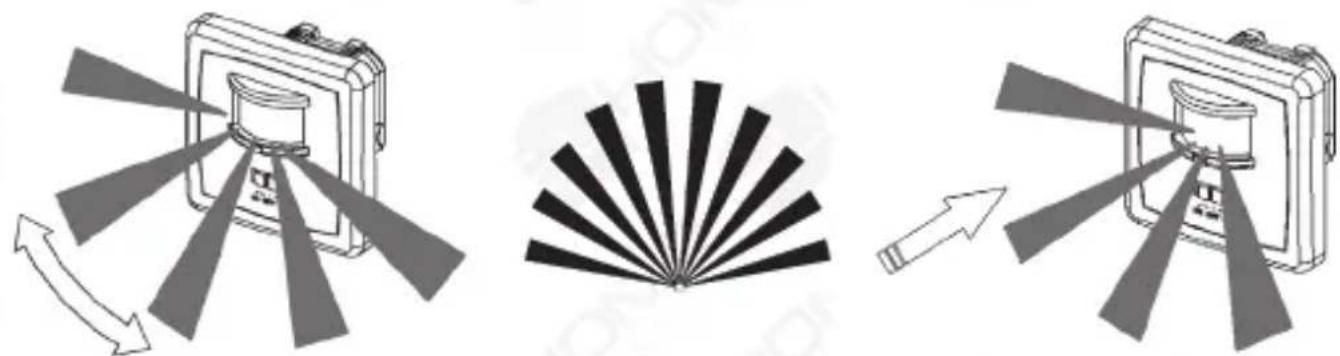

• Instalując czujnik na ścianie należy wziąć pod uwagę fakt, iż najbardziej efektywne działanie czujnika ruchu następuje podczas gdy kierunek poruszającego się obiektu / osoby jest prostopadły do emitowanej przez czujnik wiązki, a nie równoległy (rys. 3).

WIĘKSZA CZUŁOŚĆ MNIEJSZA CZUŁOŚĆ Rys. 3

5. INSTALACJA

Kąt detekcji czujnika ruchu PIR wynosi około 160°, natomiast maksymalny zasięg detekcji może wynosić do około 9 m.

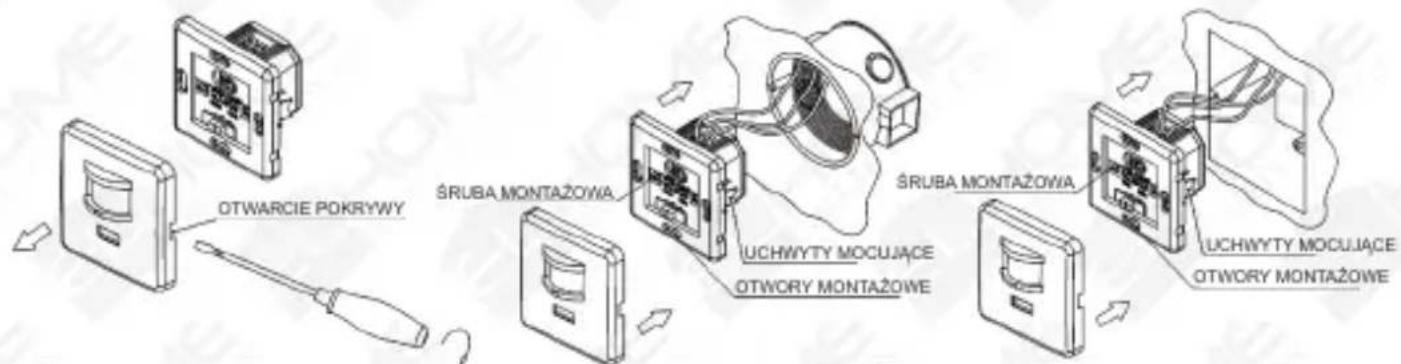

Aby zainstalować czujnik na ścianie należy:

1. Odłączyć zasilanie za pomocą bezpiecznika lub włącznika głównego.
2. Zdjąć obudowę sensora przy użyciu płaskiego wkrętaka, następnie ustawić potencjometry progu natężenia światła i czasu zwłoki według preferencji.

Rys. 4

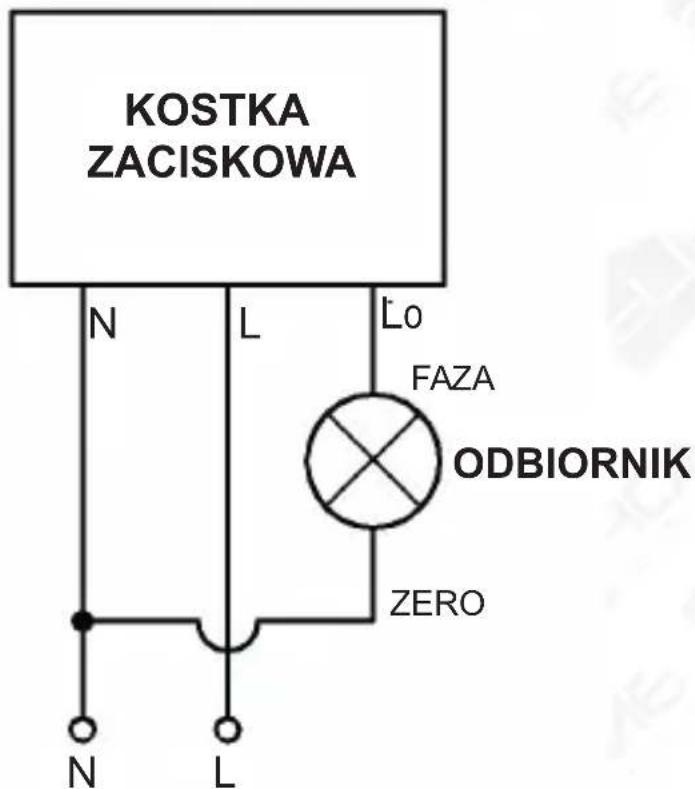

1. Podłączyć czujnik do zasilania i odbiornika zgodnie ze schematem na rys. 5.

Podłączyć przewód fazy zasilania (L) do zacisku oznaczonego jako L na kostce zaciskowej urządzenia.

Podłączyć przewód zerowy zasilania (N) oraz przewód zerowy odbiornika do zacisku oznaczonego jako N na kostce zaciskowej urządzenia.

Podłączyć przewód fazy odbiornika do zacisku oznaczonego jako Lo na kostce zaciskowej urządzenia.

Rys. 5

1. W przypadku montażu w okrągłej puszce należy odpowiednio wpasować uchwyty mocujące. Drugim sposobem jest montaż czujnika przy użyciu wkrętów i kołków poprzez specjalne otwory montażowe znajdujące się w obudowie (rys. 4).

2. Nałożyć obudowę ochronną na czujnik (rys. 4).

UWAGA!

W przypadku połączenia czujnika z obciążeniem indukcyjnym, w momencie wyłączania urządzenia powstaje przepięcie o wartości nawet kilkuset volt, co z czasem prowadzi do trwałego uszkodzenia przekaźnika znajdującego się w czujniku ruchu. Aby temu zapobiec, należy zastosować „gasik” (układ RC) podłączając go do zacisków Li Lo, celem rozładowania zgromadzonej energii.

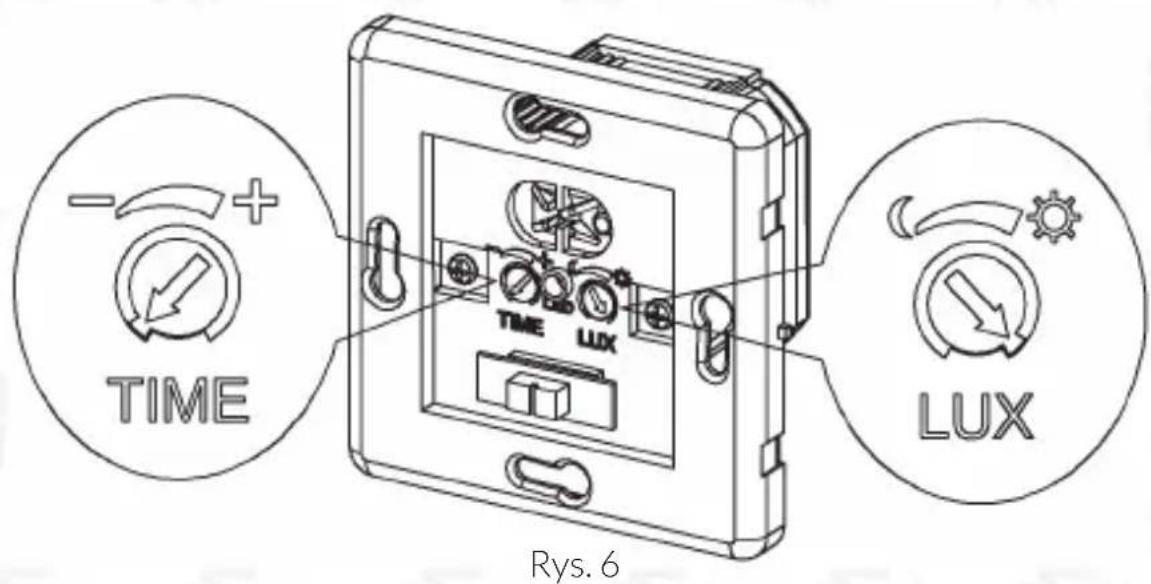

6. USTAWIENIA UŻYTKOWE

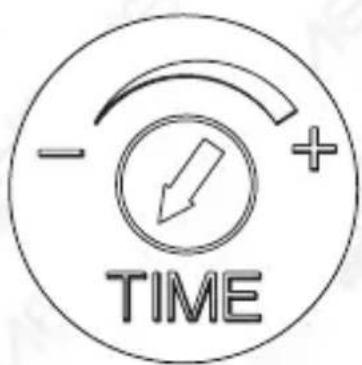

• USTAWIENIE CZASU ZWŁOKI:

Potencjometrem czasu ustawiamy czas, po którym oświetlenie ma się wyłączyć od momentu wykrycia ostatniego ruchu przez czujnik.

Aby zwiększyć czas zwłoki należy potencjometr czasu przekręcić zgodnie z ruchem wskazówek zegara. Maksymalna zwłoka czasowa wynosi około 7 minut. Aby zmniejszyć czas zwłoki należy potencjometr czasu przekręcić w kierunku przeciwnym do ruchu wskazówek zegara. Minimalna zwłoka czasowa wynosi około 10 sekund.

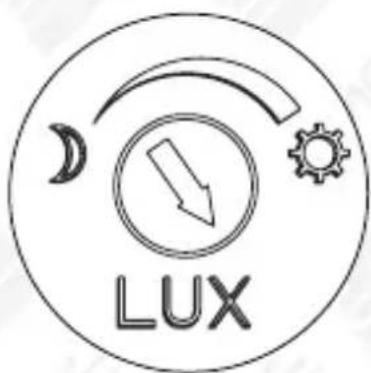

• USTAWIENIE PROGU NATĘŻENIA ŚWIATŁA

Potencjometrem progu natężenia światła ustawiamy minimalny próg zewnętrznego (naturalnego) oświetlenia przy jakim czujnik ruchu ma zadziałać. Po ustawieniu potencjometru w skrajnym prawym położeniu, czujnik ruchu powinien załączać oświetlenie przy bardzo niskim natężeniu światła zewnętrznego, czyli praktycznie po zmroku. Pozycję przełącznika należy ustalić doświadczalnie, zgodnie z preferencjami użytkownika.

Rozwiązanie takie pozwala na oszczędzanie energii poprzez wyeliminowanie automatycznego włączania oświetlenia np. podczas dnia.

7. TEST

- Ustawić przełącznik w pozycji „ON”, następnie potencjometry czasu opóźnienia oraz regulacji progu natężenia światła ustawić w pozycjach testowych (skrajnych), tak jak pokazano to na rys. 6.

- Za pomocą bezpiecznika lub włącznika głównego włączyć zasilanie. Oświetlenie powinno się załączyć.

- Ustawić przełącznik w pozycji „OFF”, oświetlenie powinno się wyłączyć.

- Ustawić przełącznik w pozycji „PIR”, włączyć zasilanie, oświetlenie załączy się po ok 30 sekundach i po czasie około 7-13 sekund wyłączy się. Wówczas należy wykonać ruch w obrębie sektora widzialności czujnika PIR i oświetlenie załączy się ponownie, co będzie oznaczało, że przewody zostały podłączone poprawnie.

- Wykonanie ponownie ruchów w obrębie sektora widzialności czujnika PIR spowoduje załączanie się oświetlenia. Oświetlenie wyłączy się po czasie odpowiadającym ustawieniom potencjometru (w tym wypadku ok. 7-13 s) liczonym od momentu wykrycia ostatniego ruchu.

UWAGA!

Podczas testu przy świetle dziennym istotne jest ustawienie potencjometru LUX na pozycję Brak takiego ustawienia spowoduje, że czujnik nie załączy oświetlenia (lub innego urządzenia).

UWAGA!

Jeśli moc źródła światła lampy przekracza 60W, minimalny dystans między czujnikiem a lampą powinien wynosić 60cm.

8. DZIAŁANIE CZUJNIKA

Gdy czujnik ruchu PIR wykryje ruch, oświetlenie załączy się automatycznie. Wbudowany fotosensor wyłącza czujnik PIR, gdy natężenie oświetlenia zewnętrznego przekracza odpowiedni poziom (ustawiony potencjometrem zgodnie z preferencjami użytkownika).

9. ZANIM WEZWIESZ SERWIS - PORADY PRAKTYCZNE

Problem Rozwiązanie
Oświetlenie nie załącza się w ogóle	1. Sprawdź czy połączenia przewodów są wykona-ne w sposób prawidłowy2. Sprawdź, czy nie przepaliła się żarówka
Oświetlenie nie wyłącza się po określonym czasie	1. Sprawdź czy połączenia przewodów są wykona-ne w sposób prawidłowy2. Sprawdź, czy potencjometr ustalania czasu zwloki ustawiony jest prawidłowo
Czułość urządzenia jest niska	1. Sprawdź, czy nic nie zastania sensora czujki2. Sprawdź, czy temperatura otoczenia nie jest za wysoka3. Upewnij się, czy źródło ruchu znajduje się w polu detekcji czujnika4. Upewnij się, że wysokość instalacji czujnika mieści się w zakresie wymienionym w instrukcji5. Upewnij się, że kierunek ruchu nie jest równoległy do wiązki emitowanej przez czujnik
Inne Skontaktuj się z serwisem importera

10. SPECYFIKACJA TECHNICZNA

Zasilanie 220 - 240 V AC
Pobór prądu 150 mA
Dopuszczalne obciążenie rezystancyjne 1200 W
Dopuszczalne obciążenie indukcyjne 300 W
Kąt wykrywania ruchu 160°
Zasięg wykrywania ruchu max. 9 m
Zakres regulacji zwłoki czasowej	min. 10s ± 3s
	max. 7min ± 2min
Zakres regulacji progu światła 3 - 2000 lx
Zalecane miejsce instalacji puszka ścienna
Zalecana wysokość instalacji 1 - 1,8 m
Stopień ochrony IP20
Wymiary zewnętrzne 79 x 79 x 55 (mm)
Waga netto 100 g

ADNOTACJE O PRZEBIEGU EWENTUALNYCH NAPRAW

KARTA GWARANCYJNA

nazwa wyrobu: CZUJNIK RUCHU PIR

model: MD-07B7

Data sprzedaży ....

pieczątka punktu sprzedaży i podpis sprzedawcy

WARUNKI GWARANCJI

1. Importer udziela kupującemu gwarancji na sprawne działanie sprzętu określonegow Karcie Gwarancyjnej w okresie 24 miesięcy od daty sprzedaży. Gwarancja ważna jest łącznie z dowodem sprzedaży!
2. Ważna jest wyłącznie Karta Gwarancyjna sporządzona na oryginalnym formularzu i prawidłowo wypełniona; Brak jakichkolwiek z wymaganych informacji, dokonywanie poprawek bądź skreśleń w treści Karty jest równo znaczne z jej unieważnieniem.
3. Reklamacje sprzętu załatwiane będą w terminach ustawowych.
4. Kupujący może domagać się wymiany urządzenia na nowy wolny od wad i uszkodzeń lub zwrot ceny zakupu, jeżeli w okresie gwarancji:

- dokonano 3 napraw, a towar w dalszym ciągu wykazuje wady,

- usunięcie wady jest niemożliwe.

1. Wybór sposobu załatwienia reklamacji należy do Importera.
2. Gwarancja obejmuje wyłącznie wady powstałe z przyczyn niezależnych od użytkownika. Towar nie podlega reklamacji, jeżeli został uszkodzony w wyniku:

3. niewłaściwego lub niezgodnego z instrukcją i przeznaczeniem użytkowania sprzętu,

4. niewłaściwego przechowywania,

5. dokonywania jakichkolwiek przeróbek,
6. dokonywania samdzielnych napraw poza Centralnym Serwisem Importera,
7. w wyniku zjawisk losowych (pożar, przepięcia sieci, wyładowanie elektryczne, zalanie, itp.),

8. uszkodzeń mechanicznych.

9. Gwarancja nie obejmuje reklamacji na uszkodzenia mechaniczne akcesoriów, takich jak: słuchawki, przewody połączeniowe, gniazda, a także innych komponentów, których wadliwe funkcjonowanie jest wynikiem zużycia podczas normalnej eksploatacji.

10. Importer nie odpowiada za uszkodzenia powstałe w wyniku transportu sprzętu bez właściwego opakowania transportowego.
11. Gwarancja jest udzielana na terenie Polski
12. Gwarancja nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z niezgodności towaru z umową.
13. Szczegółowe obowiązki importera i uprawnienia nabywcy wynikające z gwarancji określa Kodeks Cywilny.
14. Wszelkie reklamacje i zastrzeżenia dotyczące napraw sprzętu prosimy kierować bezpośrednio do :

CENTRALNY SERWIS

EURA-TECH Sp. z o.o.

84-200 Wejherowo ul. Przemysłowa 35A

pon. - pt. 9:00-16:00

e-mail: [e-mail]

tel.: [phone]

Zużyte urządzenie elektryczne lub elektroniczne nie może być składowane (wyrzucone) wraz z innymi odpadami pochodzącymi z gospodarskw domowych. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi, zużyte urządzenie należy składować w miejscach do tego przeznaczonych.

W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego składowania zużylego produktu należy zwrócić się do organu władz lokalnych lub firmy zajmującej się recyklingiem odpadów – Dz.U. nr 180 poz.1495 z dn.29.07.2005.
