Zentio - Armatura łazienkowa Globalo - Bezpłatna instrukcja obsługi

Typ produktu	Bateria umywalkowa jednouchwytowa
Kolor/wykończenie	Chrom
Materiał	Mosąż
Wysokość całkowita	15 cm
Szerokość	5 cm
Głębokość	12 cm
Waga	1,2 kg
Średnica otworu montażowego	35 mm
Ciśnienie robocze	0,5 – 5,0 bar
Maks. temperatura wody	80°C
Rodzaj wylewki	Stała, obrotowa
Długość wylewki	11 cm
Przyłącze	G 1/2" elastyczne wężyki
Zawór	Ceramiczny, 35 mm
Funkcje dodatkowe	Ogranicznik temperatury, napowietrzacz
Klasa przepływu	Zgodna z normami
Zastosowanie	Umywalka
Montaż	Stojący na umywalce
Czyszczenie i konserwacja	Miekka szmatka, unikać agresywnych środków
Gwarancja	2 lata (producent)

Często zadawane pytania - Zentio Globalo

Jak zamontować baterię Globalo Zentio?

Montaż baterii należy wykonać zgodnie z instrukcją. Wymagany jest otwór o średnicy 35 mm w umywalce. Dokręć łączniki od dołu i podłącz wężyki elastyczne G 1/2 do instalacji wodnej. Pamiętaj o uszczelkach.

Czy bateria nadaje się do wody o wysokiej temperaturze?

Tak, maksymalna temperatura wody wynosi 80°C. Producent zaleca jednak unikanie długotrwałego kontaktu z wodą powyżej 60°C w celu ochrony wkładu ceramicznego.

Jak czyścić baterię Globalo Zentio?

Do czyszczenia używaj miękkiej szmatki i łagodnych detergentów. Unikaj środków ściernych, kwaśnych lub chlorowanych, które mogą uszkodzić powłokę chromową.

Co zrobić, gdy bateria przecieka?

Przecieki najczęściej wynikają z zużytego wkładu ceramicznego lub uszczelki. Odkręć dźwignię, wymień wkład (standardowy 35 mm) lub uszczelkę i dokręć połączenia.

Czy bateria ma regulację temperatury?

Tak, bateria wyposażona jest w wkład ceramiczny umożliwiający płynną regulację przepływu i temperatury poprzez ruchy dźwigni w lewo/prawo i góra/dół.

Jaka jest waga baterii?

Waga baterii Globalo Zentio wynosi około 1,2 kg. Przy montażu upewnij się, że umywalka jest wystarczająco wytrzymała.

Czy do baterii można podłączyć prysznic?

Model Zentio jest przeznaczony wyłącznie do umywalki. Nie posiada dodatkowych wylewek ani przyłączy do prysznica.

Jakie ciśnienie wody jest wymagane?

Zalecane ciśnienie robocze to 0,5–5,0 bar. Poniżej 0,5 bar może wystąpić problem z prawidłowym działaniem napowietrzacza.

Gdzie znajdę instrukcję obsługi?

Instrukcję obsługi można pobrać bezpłatnie w formacie PDF ze strony notice-facile.com po wybraniu języka i podaniu adresu e-mail.

Jakie są wymiary otworu montażowego?

Bateria wymaga otworu o średnicy 35 mm. Umywalka powinna mieć przestrzeń pod spodem umożliwiającą dokręcenie łączników.

INSTRUKCJA OBSŁUGI Zentio Globalo

Instrukcja montażu i użytkowania

Ogólne warunki bezpieczeństwa i montażu				4
Ochrona środowiska		5
Serwis				6
Zestawicnic dostarczonych części			7
Schemat		8
Montaż	9
Montaż. Obsługa		10
Informacje o gwarancji		11
Notatki	10

INFORMACJE O GWARANCJI

GLOBALO MAX pokrywa w okresie 2 lat od daty sprzedaży produktu wszystkie koszty napraw usterek, ewidentnie spowodowanych wadami produkcyjnymi.

W następujących przypadkach gwarancja nie będzie udzielana:

• Użytkowanie sprzętu w gastronomii.
• Użytkowanie sprzętu inne niż w gospodarstwie domowym.
• Użytkowania niezgodnego z instrukeją obsługi lub niezgodnego z przeznaczeniem.
• Powstania widocznych uszkodzeń mechanicznych po montażu urządzenia.

△ UWAGA

⚠ Towar posiadający uszkodzenia mechaniczne, który mimo to został zamontowany, nie podlega wymianie!

Przed montażem baterii należy ją rozpakować, dokonać dokładnych oględzin powierzchni oraz sprawdzić kompletność wyposażenia w celu zidentyfikowania ewentualnych uszkodzeń.

Widoczne uszkodzenia zewnętrzne reklamowane po montażu są również wyłączone z roszczeń gwarancyjnych.

- Za szkody powstałe wskutek bezpośrednich lub pośrednich działań ludzi, zwierząt lub innych przedmiotów, spowodowanych niestosowaniem się do zaleceń zawartych w niniejszej instrukcji a w szczególności do uwag dotyczących instalacji, eksploatacji oraz konserwacji urządzenia, GLOBALO MAX nie ponosi żadnej odpowiedzialności!

Montaż

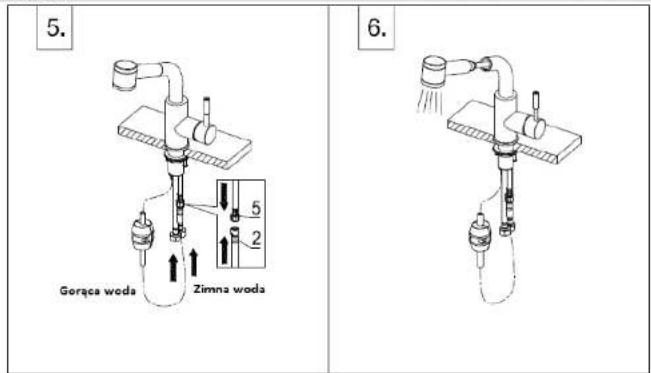

1. Podłącz wąż natryskowy (5) do węża przyłączeniowego (2) a także lewy i prawy wężyk do zasilania ciepłej i zimnej wody.
2. Po instalacji puść wodę aby sprawdzić szczelność wszystkich połączeń.

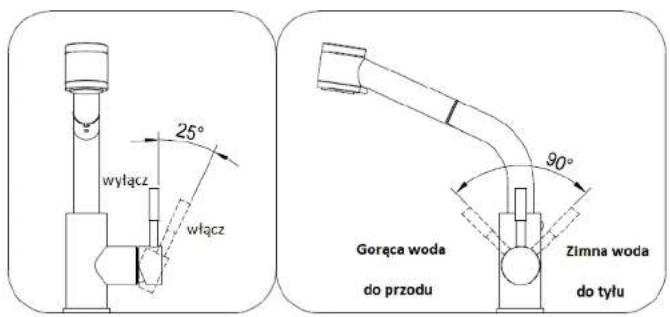

Obstuga

1. Odciągnij uchwyt baterii aby zapewnić ciągły przepływ wody i popchnij go z powrotem w kierunku baterii aby zatrzymać.

2. Przesuń uchwyt baterii do tyłu aby uzyskać chłodniejszą wodę i pociągnij do przodu aby uzyskać cieplejszą wodę.

Szanowni Klienci,

Gratulujemy Państwu dokonania trafnego wyboru i życzymy wiele satysfakcji w eksploatacji.

Nasze urządzenia prezentują nie tylko dojrzałą technikę, ale także funkcjonalność, innowacyjne wzornictwo i przemyślane rozwiązania konstrukcyjne.

Prosimy o uważne zapoznanie się z niniejszą instrukcją a także o przestrzeganie zawartych w niej reguł bezpieczeństwa użytkowania.

Zespól Firmy HERLINGROUP

Centrala Firmy

HERLINGROUP Sp. z o.o.

ul. Maków 10

38-500 Sanok

Polska

Tel.: [phone]

Fax: [phone]

Kom.:[phone]

http://www.globalo.pl

e-mail: [e-mail]

Serwis:

Tel.: [phone]

Kom.: [phone]

email: [e-mail]

⚠ Ostrzeżenie, należy zwrócić szczególną uwagę na wyróżniony zapis.

Ogólne warunki bezpieczeństwa i montażu

• Niniejszą instrukcję obsługi należy zachować, aby móc z niej skorzystać w każdej chwili.
• Należy zapoznać się z treścią niniejszej instrukcji obsługi, która zawiera dokładne informacje dotyczące instalacji i montażu turbiny.
• Bateria może różnić się pod względem wyglądu od baterii przedstawionej na rysunkach w niniejszej instrukcji, ale zalecenia dotyczące obsługi, konserwacji i montażu pozostają niezmienione.
• Nie należy dokonywać zmian mechanicznych w baterii.
• Nie należy podłącać urządzenia do zasilania wodą przed ukończeniem montażu.
• Montaż niezgodny z niniejszą instrukcją obsługi może powodować problemy w funkcjonowaniu.
• Nie stosować w pomieszczeniach, w których temperatura powietrza spada poniżej 4°C
• Przed montażem baterii, należy odpowiednio przepłukać instalację wodną, by uniknąć ewentualnych zanieczyszczeń elementów baterii
• np. osadem, drobinkami kamienia czy rdzy, które mogą prowadzić do ich uszkodzenia.
• Do montażu baterii używać kluczy z gładkimi i nie zaciskającymi się powierzchniami szczęk, by nie uszkodzić jej elementów.

Montaż

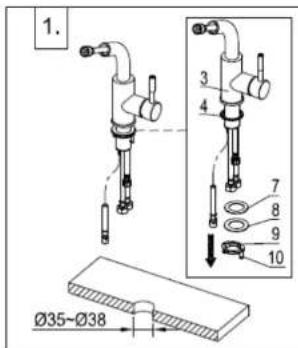

1. Wywierć otwór fi 35-38mm w płycie montażowej. Zdejmij nakrętkę (9) ze śrubami (10), uszczelkę przelotową (8) i podkładkę (7) z korpusu głównego baterii.
2. Przełoż węże i korpus baterii przez otwór a następnie nałów na korpus podkładkę (7) z uszczelką (8) nakrętką (9) i śrubami (9)

1. Po ustawieniu baterii w odpowiedniej pozycji, dokręć kluczem nakrętkę (9) i dwie śruby (10) śrubokrętem krzyżakowym.
2. Jeśli bateria wyposażona jest w wyciąganą wylewkę (1), podłącz ją do węża (2) i zamocuj przeciwwagę (11) w pozycji jak na rysunku.

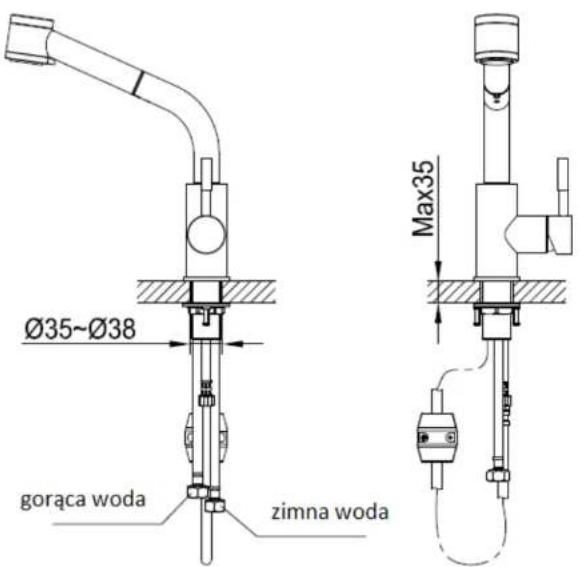

Schemat

Ochrona środowiska

Rys. A

To urządzenie zostało zaprojektowane i wykonane z materiałów oraz komponentów wysokiej jakości, które nadają się do ponownego wykorzystania.

Symbol przekreślonego kontenera na odpady umieszczony na wyrobie (Rys. A) oznacza, że produkt podlega selektywnej zbiórce zgodnie z postanowieniami Dyrektywy Parlamentu Europejskiego i Rady 2012/19/UE.

Prawidłowa utylizacja zużytego sprzętu przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z możliwości obecności w sprzęcie składników niebczpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu. Gospodarstwo domowe spełnia ważną rolę w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu, zużytego sprzętu, na tym etapie kształtuje się postawy, które wpływają na zachowanie wspólnego dobra jakim jest czyste środowisko naturalne. Gospodarstwa domowe są także jednym z większych użytkowników drobnego sprzętu i racjonalne gospodarowanie nim na tym etapie wpływa na odzyskiwanie surowców wtórnych. W przypadku niewłaściwej utylizacji tego produktu mogą zostać nałożone kary zgodnie z ustawodawstwem krajowym.

Serwis

Jeżeli, pomimo naszej dokładnej kontroli jakości, stwierdzą Państwo nieprawidłowości w pracy i funkcjonowaniu zakupionego urządzenia, prosimy o kontakt z naszym serwisem, gdzie zawsze można uzyskać fachową pomoc.

Pracownicy serwisu służą swą pomocą od poniedziałku do piątku w godzinach od 9.00 do 17.00, pod numerami telefonów:

[phone]; [phone] lub email: [e-mail]

Przed połączeniem się z serwisem należy zanotować następujące dane sprzętu:

Typ / Nazwa modelu: ____

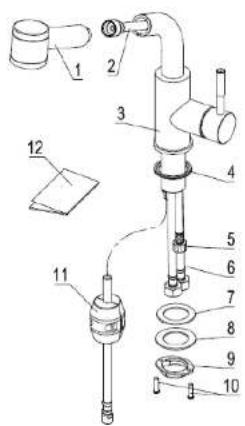

Zestawienie dostarczonych części
