INSTRUKCJA OBSŁUGI Cylindro Isola 39.3 Eko Max Globalo

GLOBALO MAX pokrywa w okresie 2 lat od daty sprzedaży produktu wszystkie koszty napraw usterek, ewidentnie spowodowanych wadami produkcyjnymi. Z gwarancji wyłączone są żarówki, bezpieczniki i filtry oraz wszelkiego rodzaju uszkodzenia, które powstały wskutek błędnego montażu i wadliwej instalacji wentylacyjnej.

W następujących przypadkach gwarancja nie będzie udzielane:

• Uzytkowanie sprzętu w gastronomii.
• Uzytkowanie sprzętu inne niż w gospodarstwie domowym.
• Uzytkowania niczgodnego z instrukcją obsługi lub niczgodnego z przeznaczeniem.
• W zdarzeniach losowych, jak: niekontrolowany skok napięcia elektrycznego, zalanie woda, zatkanie przewodu wankiewiczne
• Powstania widocznych uszkodzeń mechanicznych po montażu urządzenia.

Towar posiadający uszkodzenia mechaniczne, który mimo to został zamontowany, nie podlega wymianiet. Przed montażem okapu należy go rozpakować, dokonać dokładnych ogledzin powierzchni oraz sprawdzić kompletność wyposażenia w celu zidentyfikowania ewentualnych uszkodzeń. Widoczne uszkodzenia zewnętrzne reklamowane po montażu są również wyłączone z roszczeń gwarancyjnych.

Za szkody powstałe wskutek bezpośrednich lub pośrednich działań ludzi, zwierząt lub innych przedmlotów, spowodowanych niestosowaniem się do zaleceń zawartych w ninniejszej Instrukcji a w szczególności do uwag dotyczących instalacji, eksploatacji oraz konserwacji urządzenia, GLOBALO MAX nie ponosi żadnej odpowiedzialności!

GLOBALO MAX nie ponosi żadnej odpowiedzialności za nieścistości, wynikające z błędów drukarskich lub edytorskich, występujące w niniejszej instrukcji obsługi i użytkowania. GLOBALO MAX zastrzega soble prawo do wprowadzania modyflikacji technicznych produktów, będących w interesie użytkownika i nie mających wpływu na stopień bezpieczeństwa i główne parametry urządzenia.

Kupujący jest zobowiązany przechowywać opakowanie wraz ze wszystkimi dokumentami, przez cały okres gwarancyjny.

DEKLARACJA:

Niniejszym, producent deklaruje, że ten produkt spemia następujące europejskie dyrektywy: 73/23/EEC (dyrektywa niskonapłeciwą); 89/336/EEC (dyrektywa kompatybilności elektromagnetycznej) w związku z tym urządzenie zostało oznakowane symbolem CE i wystawlona została deklaracja zgodności.

POSTĘPOWANIE ZE ZUŻYTYM SPRZĘTEM:

Zgodnie z dyrektywa 2002/96/EG dotycząca postępowania ze zuzytym sprzętem (WEEE), po zakończeniu użytkowania tego urządzenia, należy oddać go do punktu zbiórki i recyklingu urządzeń elektrycznych i elektronicznych, pod zadnym pozorem nie walno wyrzućą go wraz z odpadami komunsłnymi. Informuje o tym odpowiednie oznaczenie na produkcie, instrukcji obsługi lub/i opakowaniu.

Komponenty zawarte do produkcji tego urządzenia nadają się do powtornego uzycia, zgodnie z ich oznaczeniem, dzięki temu, wnoszą Państwo istotny wkład w ochronę środowiska naturalnego. Informacji o punktach zbierania i usuwania zuzytych urządzeń udzieli Państwu właścivy Urząd Gminy.

Numer GIO5: E0007925WZ

Wersja instrukcji: 3.1

Instrukcja montażu i użytkowania

Okap kuchenny wyspowy:

CYLINDRO ISOLA 39.3 EKO MAX

Spis treści

Serwis

Uruchomienie	5
Tryb pracy z wyciągiem lub z wewnętrznym obiegiem powietrza	5
Wyjęcie metalowego filtra	5
Czyszczenie metalowego filtra	5
Montaż przewodu odprowadzającego	5

Wskazówki do poprawnej instalacji okap	6
Ważne informacje	6
Przyłącze elektryczne	6

Wskazania bezpieczeństwa przy użytkowaniu	7
Wskazania bezpieczeństwa przy konserwacji i czyszczeniu okapu	7
Konserwacja i czyszczenie	7
Okresy miedzykonserwacyjne

Obsługa okapu	8
Panel obsługi	8
Jaki stopień wydajności należy wybrać?		8
Sterowanie elektroniczne	8
Włączanie i wyłączanie silnika okapu	8
Włączanie i wyłączanie oświetlenia	8
Regulacja prędkości	8
Timer	8

Wymiana filtra z węglem aktywnym	9
Jak radzić sobie z problemami w eksploatacji	9
Okap w ogółe nie funkcionuje	9
Wydajność jest niewystarczająca / podwyższony szum eksploatacyjny	9
Sposoby zmniejszenia wpływu procesu gotowania na środowisko	9

Montaž okapu 10

Dane techniczne	11
Informacje o gwarancji	12
Deklaracja	12
Postepowanie ze zużytym sprzetem	12

Wymiary i dane techniczne:

Napłecie:	220 - 240V
Częstotliwość:	~50 Hz
Moc silnika:	275 W
Ilość stopni prędkości:	3+1
Oświctlenie:	4 x 3 W
Moc maksymalna:	287 W
Klasa bezpieczeństwa:	1
Średnica wylotu:	∅ 150 mm+ redukcja ∅ 120 mm

* Biedne podaczenie przewodu wontylacyjnego powoduje spadek wonyśności urządzenia, każde załamanie rury o 90 stopni powoduje spadek wydajności o około 10%. Każdy dodoatkowy mehr rury lub płaskiego kanału powoduje spadek wydajności o kolejne 5%. Zredukowanie średnicy przewodu poprzez redukcje poła przekroju poprzejcznego - powoduje spadek wydajności urządzenia. Aby zachować fabryczne parametry urządzenia, należy tark planować montaż aby nie zmniejszaść pola powierzchni wylotu turbiny okapu. Zamontowanie filtra weglowego w okapie obniża jego wydajność o około 25-30%.

Każde stłumienie pracy silnika, spowoduje jego przyśpieszenie oraz zwiększenie głośności pracy! W ekstremalnych przypadkach, przy długotrwałcy pracy na najwyższym stopniu prędkości i przy znacznie stłumionym ciągu, może doprowadzić nawet do spalenia silnika cloktrycznego okapu.

UWAGA:

• MINIMALNA ŚREDNICA PRZEWODU WENTYLACYJNEGO TO ∅ 120 mm LUB ODPOWIADAJĄCY TEMU PRZEKRÓJ KWADRATOWY LUB PROSTOKATNY
• W PRZYPADKU ZMNIEJSZENIA PRZEKROJU PRZEWODU, OKAP BĘDZIE PRACOWAŁ GŁOŚNO!
• ZANIM ZAMONTUJESZ OKAP SPRAWDŹ JEGO POPRAWNE DZIAŁENIE PRZED ZAWIESZENIEM

Montaż okapu

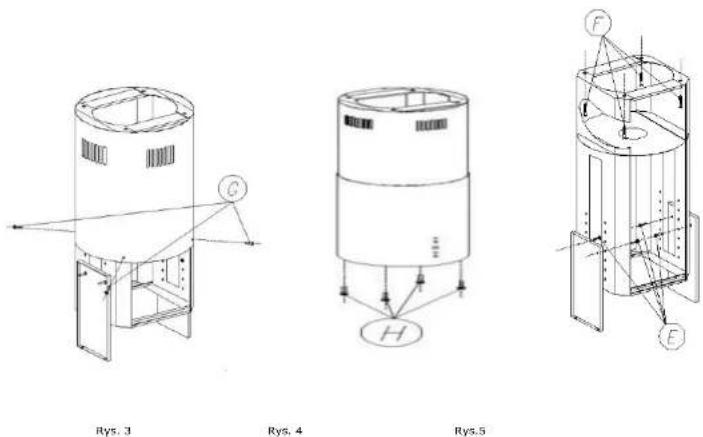

1. Zdemontować zespół mocujący (Rys. 3 poz. G) poprzez odkręcenie czterech śrub M4 | wysunąć go z maskownicy górnej.
2. Przystawić zespół mocujący w ządanym miejscu na suficie i odznaczyć położenie otworów mocujących.
3. Wywiercić otwory i przykrećić zespół mocujący do suftu za pomocą czterech śrub ( Rys.5 poz. F). Śruby te nie znajdują się w zestawie, klient dobiera je sam w zaliczności od warunków montazu.
4. Wykonać podłączenie okapu do przewodu wentylacyjnego (tylko w worsji pracy okapu jako wyciąg) oraz podłączenie do sieci elektrycznej.
5. Dokładnie zgrać otwory mocowania wkrębów (Rys. 3poz. G) I ponownie nasunąć na zespół mocujący maskownicę górną i wkręcić (pkt.1) critery śruby M4. Przy nasuwaniu maskownicy należy zwrócić uwagę na to, aby zwisałace przewody zasilania halogenów i/Owazki sterulateć znaleźć się węwnatrz maskownicy.
6. Otworzyć pokrywc filtra i wyjąć aluminiowy filtr z korpusu okapu.
7. Zamocować boczne uchwytv korpusu za pomoca 4 wkretów (Rys.5 poz. E) za zadana wysokość.
8. Nasunąć na korpus okapu maskownicę dolną i przymocować czterema wkrętami typu Torx (Rys.4 poz. H).
9. Po wykonaniu powyższych czynności należy włożyć włącze serodująca w wykonane otwory na korpusie i doręckić wystające śruby znajdujące się w nitonakrętkach dościjską 1 unieruchamiąjąc panel sterulający. Wsiącisłe porozenie włączi sterującej określa kropka wyświetła Czecha, które znajdująje się w jego prawym dolnym roqu. Po zamocowaniu włączi sterującej należy jeszcze połączyć przewody zasilające oświctenie halogenowe związane z zespołu montażowego z przewodami wychodzącymi z pokrywy filtra, dokonujemy tego poprze połączenie dwóch części złączna elektrycznego.
10. Zamontować aluminiowy filtr tiuszczu i zamknąć pokrywę filtra na zatrzaski.

Szanowni Klienci,

Gratulujemy Państwu dokonania trafnego wyboru i zyczyny wiele satysfakcji w eksplostatacji nowego okapu. Nasze urządzenia prezentują nie tylko dojrzałą techniką ale także funkcjonalnosć, innowacyjne wzornictwo i przemyślane rozwiązania konstrukcyjne.

Prosimy o uważne zapoznanie się z niniejszą instrukcją a także o przestrzeganie zawartych w niej regul bezpieczeństwa użytkowania.

Zespół Firmy GLOBALO MAX

Dla zapewnienia Państwu maksymalnego bezpieczeństwa w użytkowaniu zakupionego urządzenia, najważniejsze treści niniejszej instrukcji zostały wyróżnione następującymi symbolami:

Symbol UWAGA, wskazuje na możliwe niebezpieczeństwa w użytkowaniu okapu. Dla własnego bezpieczeństwa, wskazówki oznaczone tym symbolem należy bezwzolednie przestrzegać!

Symbol POMOC, oznacza użyteczne informacje pomocne w prawidłowej eksploatacji okapu. Wskazówki te mogą ułatwić codzienną eksploatację sprzętu a także zaoszczędzić energię i czas.

Centrala Firmy

GLOBALO MAX Krzysztof Błażowski

ul. Maków 10

38-500 SANOK

POLSKA

Tel.: [phone]

Fax: [phone]

Kom.:[phone]

http://www.globalo.pl

e-mail: [e-mail]

Serwis:

Tel.: [phone]

Kom.: [phone]

email: [e-mail]

Serwis.

Jeżeli, pomimo naszej dokładnej kontroli jakości, stwierdzą Państwo nieprawidłowości w pracy i funkcjonowaniu zakupłonego urządzenia, prosimy o kontakt z naszym serwisem, gdzie zawsze można uzyskać fachową pomoc.

Pracownicy servisu służą swą pomocą od poniedzielku do piątku w godzinach od 9.00 do 17.00, pod numerami telefonów:

[phone]; [phone] lub email: [e-mail]

Przed połączeniem się z serwisem należy odczytać z tabliczki MODEL okapu.

To informacje można znaleźć na tabliczco znamionowej. Znajduje się ona wewnątrz okapu i jest widoczna po zdjęciu metalowych filtrów.

Informacja

Zllustrowana obok tabliczka znamionowa służy jedynło jako przykład. W każdym innym modelu rzeczywiste dane mogą się różnic od powyższych (pelrz tabliczka znamionowa wewnątrz urządzenia).

Usługi serwisowe i części zamienne

Części zamienne można nabyć w sklepach specjalistycznych lub autoryzowanych punktach sorwisowych.

GLOBALO®

Model	CYLINDRO ISOLA 39.3 EKO MAX
Moc silnika	275 W
Moc oświetlenia	4 x 3 W
Moc całkowita	287 W
Napięcie / częstotliwość	220-240V/50Hz
Średnica wylotu	∅ 15 cm
Numer serii	7350001
GLOBALO MAXUl. Maków 1038-500 Sanok

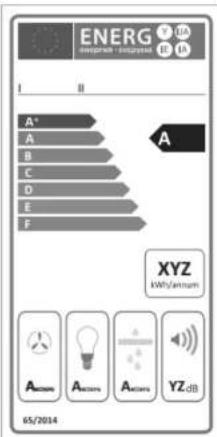

Etykieta energetyczna - Etykieta dla okapu powinna zawierać następujące informacje:

I. Nazwę lub markę dostawcy.

II. Identyfikator modelu dostawcy, czyli kod, zazwyczaj alfanumeryczny, który odróżnia specyficzny model okapu kuchennego do użytku domowego, od innych modeli o tym samym znaku towarowym lub pochodzących od tego samego producenta.

III. Klasę efektywności energetycznej okapu kuchennego do użytku domowego.

IV. Szacowane ruczne zużycie energii.

V. Klasę efektywności pochłaniania zanieczyszczeń.

VI. Klasę efektywności oświetlenia.

VII. Klase wydajności filtracji tłuszczów.

VIII. Poziom halasu.

Wymiana filtra z węglem aktywnym

(tylko w trybie pochłaniacza z wewnętrznym obiegiem powietrze).

- Wyjąć wtyczkę z sieci względnie wyłączyć bezpiecznik w domowej instalacji elektrycznej!

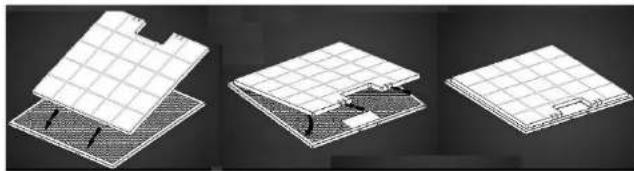

- Filtr węglowy jest nakładany na filtr aluminiowy za pomocą specjalnych zaczepów

- Aby wyjąć filtr węglowy, należy otworzyć dolną kląpc okapu. Następnie wyjąć filtr aluminiowy.

Gdy mamy już wyjęty filtr aluminiowy nalczy zdjąć z niego filtr węglowy.

- Any zamontować nowy hitr węglowy należy posłopować zgodnie z ponizszym schematem

Przy trybie z obiegiem powietrza, po zakończeniu procesu gotowania okap powinien być włączony na około 15 minut, aby filtr węglowy został dosuszony. Przy okapach z elektronicznym sterowaniem do tego może zostać używa automatyka wyłączania (TIMER).

Sposoby zmniejszenia wpływu procesu gotowania na środowisko

W celu zmniejszenia zużycia energii należy gotować w naczyniech pod przykrywka.

Filtry aluminiowe okapu należy utrzymywać w czystości. Załecany czas pracy filtra aluminiowogo pomiędzy jego

czyszczenlami wynosi 35h pracy okapu.

Naleczy dbać na bieżące o drożność przewodów wentylacyjnych.

Poziom pracy turbiny podczas gotowania należy zawsze ustawiać na minimalny bieg, który pozwoli na usunięcie aparów przy aktualnej intensywności gotowania.

Jak radzić sobie z problemami w eksploatacji?

Okap w ogóle nie funkcionuje:

• Czy bezpiecznik w domowej instalacji nie został przypadkiem wyłączony?
  Sprawdzić dopływ prądu względnie bezpiecznik główny
• Czy wskutek wysokiej temperatury wyłączyl się bezpiecznik termiczny silnika?
  Wyłączyć urządzenie, odczekać około 20 - 30 min. aż bezpiecznik termiczny osłągnie właściwą temperaturę i
  ponownie włączyc okap.
  • Czy wtyczka jest włączona do sieci?
• Wyjąć wtyczkę sieciową, aby skasować elektronikę sterującą do stanu wyjściowego. Odczekać ok. 15 – 20 sekund, po czym ponownie wełnąć wtyczkę do gniażka. Alternatywnie można także wyłączyć odpowiedni bezpiecznik na wyżej podany czas, a następnie znów włączyć.

Wydajność jest niewystarczająca / podwyższony szum eksploatacyjny:

• Czy przekrój przewodu wentylacyjnego jest wystarczający (mln. 120 mm), czy nie ma zbyt dużo załamań i kątów ostrych?
• Czy przypadkiem w kanale wentylacyjnym nie zakłcszczyła się klapa ciągu powrotnego (jeśli taka jest opcjonalnie zamontowana)?
• Jeżeli kanał wentylacyjny zaopabrzony jest w kratkę wahadiową, usunąć ją.
• Czy filtry metalowe są czyste?
• Filtr z węgłem aktywnym nie powinion być starszy niż 6 miesięcy (tylko przy tryble z zamknietym oblegiem powiętrza).
• Czy ilość powietrza odbieranego z kuchni jest równowazona przez wystarczający dopływ świeżego powietrza (aby nie powstało podciśnienie)?
• Sprawdzić czy komin wentylacyjny jest drożny.
• Zbyt niskle ciśnienie atmosferyczne w danym dniu może wpływać na mniejsza wydajność okapu, należy sprawdzić w inny dzień.

Jeżeli wydajność wciąż nie jest zadawalająca, należy zwrócić się o pomoc do naszego serwisu

Obsługa okapu:

Włączanie I wyłączanie silnika okapu (klawisz 2,1)

- Przez naciśnięcie klawisza (2) urządzenie zaczyna pracować. Jeśli chcemy wyłączyć okap wciskamy przycisk (1) do momentu zrodukowania stopnia prędkości (3) do zora.

Regulacja prędkości (klawisz 1,2)

- Naclíniecie klawlsza „-” (1) lub „+” (2) w brakcie pracy urządzenia, spowoduje zmniejszenie lub zwiększenie prędkości turbiny.

Wyśwletlacz ( klawlsz 3)

- Wyświetlacz (3) informuje nas jaki stopień prędkości (1,2,3,4) został włączony.

Funkcja Turbo

Po wybraniu stopnia prędkości 4 uruchomiona zostanic funkcja TURBO (intensywnne pochianianie) na wyświetlaczu wyświetla się wówczas cyfra 4 a po 5ciu minutach okap automatycznic przechodzi do pracy na stopniu prędkości 3

Tlmer (klawisz 4)

Istnieje możliwość zaprogramowania automatycznego wyłączenia się wentylatora okapu w czasie dowolnie wybranym z przedziału od 10 do 90 minut w 10-cło minutowych odstępach czasowych.

Aby uruchomić funkcję programowania timera należy włączyć silnik okapu przyciskiem + na żądany bieg, a następnie nacisnąć przycisk (4). Na wyświetlaczu pojawli się pulsacyjna cytra, informując nas o wejściu sterownika w tryo programowania czasu.

- Następnie wybrać czas automatycznego wyłączenia silnika za pomocą przysku „ + „ pamiętając, ze wskazana przez wyświetlacz cyfra, pomonożona przez 10-cio minułowy interwał czasowy, odpowiada czasowi opóźnionego wyłączenia silnika okapu (np. cyfra 1-10 min, cyfra 2=20 min, cyfra 3=30 min., itc.)

- Mając ustawiona wartość opólnionego wyłączenia zatwierdzamy ją ponownie przydiskiem T., następnie wyświetlacz przestanie mrugać i wskaże men wcześniełej ustawony bleg, a pulsacyjna kropka przy blegu zasygnalizuje odmierzenie czasu wyłączenia silnika okapu. Zrezygnowanie z funkcji automatycznego wyłączenia się silnika okapu może nastąpić przez kolejne naciśniewcie przysidku T w trakcie odmierzania czasu.

Włączanie/wyłączanie podświetlenia sterowania (klawisz 4) – po dłuższym przytrzymaniu klawisza 4 włączamy lub wyłączamy podświetlenie

Włączanie I wyłączanie oświetlenia (klawisz 5)

• Naciśnięcie klawisza 5 spowoduje włączenie oświetlenia okapu, zaś jego ponowne naciśnięcie wyłączenie.

Jaki stopień wydajności należy wybrać?

Wydajność sprzętu powinna być dobrana do llości gromadzących się operów podczas gotowania i smażenia, tzn. przy nieznacznych oparach powinion został wybrany niski stopić prędkości, a przy silnych oparach wyższy. Jest to ważne aby uniknąć owcentualnego skrapiania się pary wodnej na szybło okapu. Skrapianie będzie także wynikiem błędnego podłączenia okapu do wentylacji (zbył mała srednica rury, dużo zalaman, niedrożny komin)

Należy przestrzegać włączania okapu równocześnie z rozpoczęciem gotowania, by mógł wytworzyć się ruch powietrza. Wpływa to pozytywnie na wydajność zasysania. Po zakończeniu gotowania urządzenie powinno pracować jeszcze przez jakiś czas, aby pozostałe zapachy I reszta wilgoci mogły zostać odlągnięte.

Uruchomienie

Po kompletnym montażu okapu:

• Ściągnąć wszystkie folie ochronne, usunąć ewentualne pozostałośo kleju oraz ewentualne plamy thuszczu i oleju.
• Przeprowadzić test funkrcjonowania. Możuwym jest wydobywanie się nieprzyjemnego zapachu z urządzenia przez kilkadziesił minut, szczególnie w obiegu zamkniętym.

Tryb pracy z wyciągiem lub z wewnętrznym obiegiem powietrza

Przy tryble z wyciągiem powictrza (Rys. 1), opary zostają wyprowadzone do atmosfery kanalcem wentylacyjnym przez system wyciągu. Przy tryble z obleglicam zamkniętym powictrza (Rys. 2) opary zostają uwolniono do rosztek tłuszczu oraz zapachów i ponownie wydmuchiwane do kuchni. Aby zapachy były pochlaniane przez okap, należy obowiązkowo zastosować filtr z weęgium aktywnym. Ten tryb pracy stosowany jest tylko wtedy, kiedy nie ma możliwości wyprowadzenia wyciągu na zewnątrz.

Użycie filtra węglowego zmniejsza wydajność okapu o ok. 25-30 % zwiększając przy tym jego głośność. Okap dostarczany jest z zakładu bez zamontowanego filtra węglowego, tzn. jest przewidziany dla trybu pracy z wyciągiem powietrza. Filtr węglowy można nabyć w naszej sieci sprzedaży.

Wyjęcie metalowego filtra

Ścłągnąć metalowe osłony filtrów przeciw-thuszczowych. Następnie wyjąć filtry przeciwłuszczowe poprzez naciśnięcie listwy uchwytu lekko do tyłu i wyciągnąć filtr ukośnie w dół. Listwa uchwytu posiada zabezpieczenie na wypadek odwrotnego założenia filtra mozemy ją także nacisnąć np. za pomocą długopisu.

Czyszczenie metalowego filtra tłuszczowego

• Namoczyć metalowy filtr w cieplej wodzie z płynem do mycia naczyń, czyść miękka szczotką, a następnie splukać letnią woda. Ewentualnie powtórzyć proces czyszczenia.
• Filtry metalowe mogą być czyszczone także w zmywarkach przy normalnym programie i temperaturze nie wyzsej niż 55 °C.

Wskazówka

Przy czyszczeniu metalowego filtra przeów-buszczowego zwrąć uwagę na to, aby siatka nie została uszkodzona. Częste mycie i stosowanie agresywnych środków czyszczących może spowodować odbarwienia. Nie mają one wpływu na funkcjonowanie filtra i nie stanowią podstawy do reklamacji!

Po czyszczeniu osuszony filtr metalowy wstawić do ramy okapu najpierw tylną krawędzią. Podnieść filtr do góry, na krótko przycisnąć listwę uchwytu i umieścić filtr w ostatecznym położeniu.

Montaż przewodu odprowadzającego (tylko w wyciągowym trybie pracy)

Do połączenia z otworem wentylacyjnym w ścianie, należy zastosować rurę z tworzywa sztucznego lub głętki przewód odprowadzający o średnicy ∅ 150 mm (nie znajduje się w zestawie).

UWAGA.: MINIMALNIE MOŻNA ZASTOSOWAĆ PRZEWÓD O ŚREDNICY ∅ 120 mm III LUB ODPOWIADAJĄCY MU PRZEKROJ KWADRATOWY BADZ PROSTOKATNY

Zastosowanie przewodu o mniejszej średnicy spowoduje zaburzenie pracy okapu i znacznie zwiększy jego głośność

Ważne: Przyłącze wyciągowe must być wykonane przed zamocowaniem okapu!

Przyciąre rure względnie przewód na potrezbną długość. Przewód nie może być zalamany. Rurę / przewód połączyć z jednej strony z króćcem przyrażeczenlowym okapu opaska zaciśkową a z drugiej sterny z przyłączem wentylacyjnym wyciągu w ścianle. Jeśli używamy przewodu/rury o mniejszej średnićy niż średnica wyłotu okapu i stosujemy redukcję, to należy żą zamontować na silkonie aby unkinąć jej ściągnięcia podczas pracy okapu. Niepoprawne osadzenie runy na kolmirozu silnika moze spowodować jej ściągnięcie podczas pracy okapu.

Ważne: Jeżeli wyciąg prowadzi bezpośrednio do ściany zewnętrznej, to jego wyliot musi być zaopatrzony w samoczynnie otwlicrającą się pokrywe z lub zawór klapowy ciągu powrotnego (nic ma w zestawki) który należy zamontować na ścianie zewnętrznej. Wykonanie takiego odprowadzenia należy zlecić specjalisiście. Pominiqcie tego elementu może spowodować skreplanie się pary w przewodzie

Wskazówki dla poprawnej instalacji okapu

Przy montażu okapu w trybie wyciągu należy przestrzegać następujących wskazówek:

• W pomieszczenlach, gdzie będzie zainstalowany okap wielkość otworu dolotowego powinna być, co najmniej tak duża jak wielkość wyciągu powietrza, aby nie powstało podciśnienie i aby okap funkcjonował prawidiowo.
• Wazne: w mieszkaniach, gdzie eksploatuje się urządzenia z otwartym płomieniem (np.: piece na paliwa stałe i ciekłe, kominki, termy itp.) z zasady musi być zapewniony wystarczający dopływ śwIEZEGO powietrza. Najlepiej odbywa się to poprzez wentylacyjny kanal wyciągowy I dolotowy lub okienko uchylne. Okap przed uruchomieniom musi być odobrany przez uprawnłonego specjalistę.
• Z reguły, dla zapewnienia właściwnej wentylacji pomieszczeń, w których eksploatowane są inne urządzenia na paliwa stałe lub ciekle, dopływ ś Sweżego powietrza powinien być tryzykratnie większy od wyłotu. Trzeba przy tym wziąć pod uwagę całkowią zdolność wentylacji mieszkania (objętość pomieszczenia, szczelność okien itp.) Konicznych informacji o przygotowanlach technicznych dotyczących wentylacji należy zaslegnąć u uprawnionego spojalisty.
• Okapu nie wolno w zadnym przypadku przyłączać do będących w eksploatacji kominów dymowych lub gazowych innych urządzeń (bojler, kociot, piec itp.). Nie wolno także używać kanalów, które sluzą do napowietrzania i przewietrzania pomieszczeń z naleplskami.
• Przy podłączeniu do nieczynnych kominów dymowych lub gazowych trzeba uzyskać zgodę uprawnionego kominiarza.

Zawsze należy stosować się do obowiązujących, krajowych przepisów budowlanych!

Ważne informacje

• Z powodów bezpieczeństwa odstęp (A) między dolną krawędzią okapu i płytą kuchenki elektrycznej musł wynosić po najmniej 45 cm a przy kuchenkach gazowych po najmniej 55 cm
• Przed podłączeniem do sieci elektrycznej należy sprawdzić, czy podane napięcie na tabliczce znamionowej jest zgodne z istniejącym miejscow napiąciem sieci. Tabliczka znamionowa znajduje się wewnątrz okapu i boudzie widoczna po zwiełu metalowych filtrów.
• Przy tryble pracy z wyciągem, system wentylacyjny musi mieć średnice, co najmniej 120 mm. Aby zapownić optymalną wydajność wentylacji i niski szum pracy zaleca się średnicę rur 150 mm
• Przy układanlu kanału wyciągu trzeba wziąć pod uwagę, co następuje:
• wyblerac krótkle, proste odcinki wyciagu,
• używać moziwie jak najmniej kołanek.
• nie ukiadać rur pod ostrymi katami, lecz w łagodno łuki.
• przewody wyciągu i rury o średnicy mniejszej niż ∅ 120 mm są niezdatne do użytku.
• Zalecamy montaż okapu do ściany murowanej. Śclany Drewniane lub o podobnej konstrukcji działają jak pudła rezonansowe i przy włączonym silniku okapu mogą wywołać zwiększona głośność pracy.
• Przy wierczeniu wymaganych otworów pod dyble trzeba zatroszczyć się o to, aby podłoże ściany było stabilne oraz aby nie uszkodzić istniejących instalacji (prąd, gaz, woda itp.)
• Maksymalna masa przedmiotów umieszczanych na okapie lub powieszonych na nim nie może przekraczać 2 kilogramów!

Przyłącze elektryczne

• Okapy dostarczane są razom z przowodom elektrycznym i wtyczką. Może być ona podłączona do każdego, zainstalowanego zgodnie z przepisami i zabezpieczonego gniazda z uziemieniem (230 V / 50 Hz prąd zmienny).
• Jeśli zastosowane gniazdo po montażu okapu nie jest swobodnie dostępne, to używany obwód prądowy musi mieć możliwość odlączenia w celu przeprowadzenia prac konserwacyjnych.
• Urządzenie odpowlada I klasie ochrony przeclwporażeniowej.
• Jeśli załstnieje taka potrzeba można odciąć wtyczkę i przewody wpiąć bezpośrednio do kostki.

Wskazania bezpieczeństwa przy użytkowaniu:

• Instrukcja obsługi jest częścią składową urządzenia i należy ją starannie przechowywać a w przypadku odsprzedaży urządzenia, przekazać nabywczy. Okap może być używany tylko w warunkach domowych nad kuchenkami elektrycznymi i gazowymi. Nasze urządzenia nie są przeznaczone do przemysłowego wykorzystywania. Instrukcję można pobrać ze strony www.globalo.com.pl
• Podczas eksploatacji okapu metalowe filtry tłuszczowe muszą zawsze być zainstalowane, w przeciwnym razie tłuszcz może gromadzić się w okapie oraz w systemie wentylacyjnym.
• W przypadku użytkowania kuchni gazowych trzeba zwrócić szczególną uwagę na to, aby nie używać palnika bez postawionego na ni maczynia. Przy otwartym płomieniu gazowym części okapu mogą zostać uszkodzone przez silnic wzrastającą ilość ciepła.
• Niedozwolone jest flambirowanie (przygotowanie potraw skropionych alkoholem i ich zapalenie) pod okapem z powodu niebozpieczeństwa pożaru. Wznoszący się płomień może zapalić tłuszcz nagromadzony w filtrze tłuszczowym.
• Smażenie frytek lub prace kuchenne z użyciem olejów i tłuszczów pod okapem mogą być wykonywane tylko pod stałym nadzorem z powodu niebczpieczeństwa pożaru. W przypadku oleju już używancego rośnie ryzyko powstania samozapionu.
• Przy tryble pracy okapu z wyciągiem i eksploatacji ogrzewania zależnego od komina (np.: piece kałowe, piece kominowe, kominki) należy zatroszczyć się o wystarczający dopływ świeżego powietrza do pomieszczenia. W każdym z tych przypadków należy zaslegnąć informacji w administracji budynku i uprawnłonego kominiarza.

Wskazania bezpieczeństwa przy konserwacji i czyszczeniu;

• Podczas wszystkich prac konsenwacyjnych i czyszczeniu okapu, należy wyjąć wtyczkę z sieci lub wyłączyć odpowiedni bezpiecznik w domowej instalacji elektrycznej.
• Okapu nie wolno czyścić parowymi urządzeniami czyszczecymi.
• jeżeli dojdzie do zaniedbania prac konserwacyjnych i czyszczenia, istnieje niebezpieczeństwo pożaru wskutek zapalenia się nawarstwionego tłuszczu.
• Naprawy mogą być przeprowadzane tylko przez autoryzowanego specjalistę. W przypadku samowolnej ingerencji wygasają wszystkie roszczenia z tytułu rękojmi i gwarancji.

Zakupione urządzenie przeznaczone jest wyłącznie do użytkowania tylko w warunkach gospodarstwa domowego, producent i dystrybułor nie ponoszą żadnej odpowiedzialności w przypadku zastosowania sprzętu do innych celów.

Konserwacja i czyszczenie

• Wyjąć wtyczkę z sieci, względnie wyłączyć bezpiecznik w domowej instalacji elektrycznej!
• Okapu nie wolno czyścić urządzeniem parowymi
• Niewłaściwe czyszczenie powierzchni ze stali nierdzewnej prowadzi do zmiany koloru i uszkodzeń
• Nieregularnie czyszczony okap może spowodować utratę gwarancji.

Powierzchnie zewnętrzne okapu mogą być czyszczone miękką ściereczka ze środkiem do pielęgnacji stali nierdzewnej BERNER, służy on czyszczenia, plelegnacji i konserwacji okapów i innych elementów wykonanych ze stali szlachetnych (inoxu), zarówno tych matowych, jak i polerowanych (z połyskiem) Rownoległo do struktury szlifu stali szlachetnej.

Okresy międzykonserwacyjne

Regularna konsorwacja jest bezwarunkowo wymagana, aby zapewnict sprawność urządzenia na długi czas. Klody metalowy filtr tłuszczowy jest zabkany cząstoczkami tłuszczu i brudu, funkcjonowanie urządzenia jest mocno utrudnione. Wewnątrz okapu i w systemie wentylacyjnym może dojść do niepotrzebnego nagromadzenia się tłuszczu, co z biogiem czasu może prowadzić do podwyższonego ryzyka pożaru.

Filtr z węglem aktywnym (wymagany tylko przy tryble pracy z wewnętrznym oblegiem powietrza) nie nadaje się ani do prania ani do regeneracji. Dlatogo filtr z aktywnym węglem musł być wymienłany w regularnych odstepach czasu. Filtr węglowy nie znajduće się w zestawle z okapcm, jest dostarczany opcjonalnic.

• Okres między czyszczeniem metalowego filtra tłuszczowego:
  co 2-3 tygodnie (odpowiednio do częstotliwości użytkowania) lub co 20 godzin pracy urządzenia
• Okres między wymianą filtra z aktywnym węglem:
  co 3-6 miesięcy (odpowiednio do częstotliwości użytkowania)
