Typ produktu	Okap kuchenny wyspowy
Model	Cylindro Isola 39.2 Eko Max
Marka	Globalo
Kształt	Cylindryczny
Wymiary (średnica x wysokość)	39,2 cm x 120 cm
Materiał	Stal nierdzewna / szkło hartowane
Kolor	Srebrny / Czarny (do wyboru)
Waga netto	18 kg
Napięcie zasilania	230 V / 50 Hz
Moc silnika	250 W
Maksymalna wydajność	650 m³/h
Poziom hałasu (max)	58 dB(A)
Liczba biegów	3 + intensywny
Oświetlenie	LED 2 x 3 W
Filtr przeciwtłuszczowy	Aluminiowy, zmywalny w zmywarce
Filtr węglowy (opcjonalny)	Tak, model CF130
Sterowanie	Przyciskowe / Pilot (w zestawie)
Rodzaj montażu	Wyspowy, sufitowy
Średnica rury wydechowej	150 mm
Tryb pracy	Wyciąg / Cyrkulacja
Klasa energetyczna	A+
Poziom hałasu (min)	42 dB(A)
Akcesoria w zestawie	Instrukcja, pilot, klapka zwrotna, filtr węglowy
Zabezpieczenia	Automatyczne wyłączanie, czujnik przegrzania
Gwarancja	2 lata
Kraj pochodzenia	Polska

Często zadawane pytania - Cylindro Isola 39.2 Eko Max Globalo

Jak zainstalować okap Cylindro Isola 39.2 Eko Max?

Montaż należy wykonać zgodnie z instrukcją. Okap przeznaczony jest do montażu sufitowego nad wyspą kuchenną. Ważne jest zachowanie minimalnej odległości 65 cm od płyty grzewczej. Do montażu wymagane są solidne kotwy sufitowe (nie dołączone).

Jak czyścić filtr przeciwtłuszczowy?

Filtr aluminiowy można myć w zmywarce w temperaturze do 65°C lub ręcznie w ciepłej wodzie z detergentem. Należy go czyścić co 2-4 tygodnie w zależności od intensywności użytkowania. Po umyciu dokładnie osusz przed ponownym montażem.

Czy okap może pracować w trybie cyrkulacji?

Tak, okap może pracować w trybie cyrkulacji, ale wymaga dodatkowego filtra węglowego (model CF130). Filtr węglowy należy wymieniać co 3-6 miesięcy w zależności od użytkowania.

Jaka jest maksymalna wydajność okapu?

Maksymalna wydajność wynosi 650 m³/h na najwyższym biegu (intensywnym). Dla normalnego gotowania zalecany jest bieg 2 lub 3, aby zminimalizować hałas.

Jakie są wymiary okapu?

Średnica okapu wynosi 39,2 cm, a wysokość 120 cm. Jest to cylindryczny okap wyspowy, który można zawiesić na różnej wysokości w zależności od sufitu.

Czy do okapu dołączony jest pilot?

Tak, w zestawie znajduje się pilot na podczerwień do zdalnego sterowania oświetleniem i prędkością. Pilot wymaga baterii CR2025 (dołączona).

Jak wymienić filtr węglowy?

Filtr węglowy znajduje się za filtrem przeciwtłuszczowym. Należy odczepić filtr aluminiowy, wyjąć stary filtr węglowy i włożyć nowy. Upewnij się, że filtr jest prawidłowo zamocowany.

Co zrobić, gdy okap nie włącza się?

Sprawdź, czy wtyczka jest podłączona do prądu i czy bezpiecznik nie jest wyłączony. Upewnij się, że pilot ma sprawną baterię. Jeśli problem nie ustąpi, skontaktuj się z serwisem Globalo.

Jaki jest poziom hałasu okapu?

Minimalny poziom hałasu na pierwszym biegu wynosi około 42 dB(A), a maksymalny na biegu intensywnym to 58 dB(A). Dla porównania, 58 dB(A) to poziom normalnej rozmowy.

Gdzie mogę kupić części zamienne?

Oryginalne części zamienne (filtry, pilot, oświetlenie LED) dostępne są u autoryzowanych dystrybutorów Globalo lub na stronie internetowej producenta. Zalecamy używanie wyłącznie oryginalnych części.

INSTRUKCJA OBSŁUGI Cylindro Isola 39.2 Eko Max Globalo

GLOBALO MAX pokrywa w okresie 2 lat od daty sprzedaży produktu wszystkie koszty napraw usterek, ewidentnie spowodowanych wadami produkcyjnymi. Z gwarancji wyłączone są żarówki, bezpieczniki i filtry oraz wszelkiego rodzaju uszkodzenia, które powstały wskutek błędnego montażu i wadliwej instalacji wentylacyjnej.

W następujących przypadkach gwarancja nie będzie udzielane:

• Uzytkowanie sprzętu w gastronomii.
• Uzytkowanie sprzętu inne niż w gospodarstwie domowym.
• Uzytkowania niczgodnego z instrukcją obsługi lub niczgodnego z przeznaczeniem.
• W zdarzeniach losowych, jak: niekontrolowany skok napięcia elektrycznego, zalanie woda, zatkanie przewodu wankiewiczne
• Powstania widocznych uszkodzeń mechanicznych po montażu urządzenia.

Towar posiadający uszkodzenia mechaniczne, który mimo to został zamontowany, nie podlega wymianiet. Przed montażem okapu należy go rozpakować, dokonać dokładnych ogledzin powierzchni oraz sprawdzić kompletność wyposażenia w celu zidentyfikowania ewentualnych uszkodzeń. Widoczne uszkodzenia zewnętrzne reklamowane po montażu są również wyłączone z roszczeń gwarancyjnych.

Za szkody powstałe wskutek bezpośrednich lub pośrednich działań ludzi, zwierząt lub innych przedmlotów, spowodowanych niestosowaniem się do zaleceń zawartych w ninniejszej Instrukcji a w szczególności do uwag dotyczących instalacji, eksploatacji oraz konserwacji urządzenia, GLOBALO MAX nie ponosi żadnej odpowiedzialności!

GLOBALO MAX nie ponosi żadnej odpowiedzialności za nieścistości, wynikające z błędów drukarskich lub edytorskich, występujące w niniejszej instrukcji obsługi i użytkowania. GLOBALO MAX zastrzega soble prawo do wprowadzania modyflikacji technicznych produktów, będących w interesie użytkownika i nie mających wpływu na stopień bezpieczeństwa i główne parametry urządzenia.

Kupujący jest zobowiązany przechowywać opakowanie wraz ze wszystkimi dokumentami, przez cały okres gwarancyjny.

DEKLARACJA:

Niniejszym, producent deklaruje, że ten produkt spemia następujące europejskie dyrektywy: 73/23/EEC (dyrektywa niskonapłeciwą); 89/336/EEC (dyrektywa kompatybilności elektromagnetycznej) w związku z tym urządzenie zostało oznakowane symbolem CE i wystawlona została deklaracja zgodności.

POSTĘPOWANIE ZE ZUŻYTYM SPRZĘTEM:

Zgodnie z dyrektywa 2002/96/EG dotycząca postępowania ze zuzytym sprzętem (WEEE), po zakończeniu użytkowania tego urządzenia, należy oddać go do punktu zbiórki i recyklingu urządzeń elektrycznych i elektronicznych, pod zadnym pozorem nie walno wyrzućą go wraz z odpadami komunsłnymi. Informuje o tym odpowiednie oznaczenie na produkcie, instrukcji obsługi lub/i opakowaniu.

Komponenty zawarte do produkcji tego urządzenia nadają się do powtornego uycią, zgodnie z ich oznaczeniem, dzięki temu, wnoszą Państwo istotny wkład w ochronę środowiska naturalnego. Informacji o punktach zbierania i usuwania zuzytych urządzeń udzieli Państwu właścivy Urząd Gminy.

Numer GIO5: E0007925WZ

Wersja instrukcji: 2.1

Instrukcja montażu i użytkowania

Okap kuchenny wyspowy:

CYLINDRO ISOLA 39.2 BLACK EKO MAX CYLINDRO ISOLA 39.2 WHITE EKO MAX CYLINDRO ISOLA 39.2 RED EKO MAX CYLINDRO ISOLA 39.2 GREEN EKO MAX CYLINDRO ISOLA 39.2 VIOLET EKO MAX

Spis treści

Serwis	4
Uruchomienie	5
Tryb pracy z wyciągiem lub z wewnętrznym obiegiem powietrza 5
Wyjęcie metalowego filtra	5
Czyszczenie metalowego filtra	5
Montaż przewodu odprowadzającego	5
Wskazówki do poprawnej instalacji okap	6
Ważne informacje	6
Przyłącze elektryczne	6
Wskazania bezpieczeństwa przy użytkowanlu	7
Wskazania bezpieczeństwa przy konserwacji i czyszczeniu okapu 7Konserwacja i czyszczenie	7
Okresy miedzykonserwacyjne	7
Obsługa okapu	8
Panel obsługi	8
Jaki stopień wydajności należy wybrać?	8
Sterowanie elektroniczne	8
Włączanie i wyłączanie silnika okapu	8
Włączanie i wyłączanie oświetlenia	8
Regulacja prędkości	8
Timer	8
Wymiana filtra z weglem aktywnym
Jak radzić sobie z problemami w eksploatacji
Okap w ogółe nie funkcjonuie
Wydajność jest niewystarczająca / podwyższony szum eksploatacyjny
Montaż okapu	10
Dane techniczne	11
Informacje o gwarancji	12
Deklaracja	12
Postepowanie ze zużytem sprzetem	12

Wymiary i dane techniczne:

Napłecie:	220 - 240V
Częstotliwość:	~50 Hz
Moc silnika:	275 W
Ilość stopni prędkości:	3+1
Oświetlenie:	4 x 3 W
Moc maksymalna:	287 W
Klasa bezpieczeństwa:	1
Srednica wylotu:	∅ 150 mm+ redukcja ∅ 120 mm

*Będne podaczenie przewodu wentylacyjnego powoduje spadek wycjalności urządzenia, każde załamanie rury o 90 stopni powoduje spadek wydajności o około 10%. Każdy dodatkowy metr rury lub płaskiego kanału powoduje spadek wydajności o kolejne 5%. Zredukowanie Średnicy przewodu poprzez redukcji poła przekroju poprzechnego - powoduje spadek wydajności urządzenia. Aby zachować fabrycne parametry urządzenia, należy tak planować montaż aby nie zmniejszaść poła powierzchni wylotu turbiny okapu. Zamontowanie filtra wogłowego w okapie obniża jego wydajność o około 25-30%.

Koźde siłumienie pracy silnika, spowoduje jego przyspieszenie oraz zwiększenie głośności pracył W ekstremalnych przypadkach, przy drugotrwalej pracy na najwyższym stopniu prędkości i przy znacznie siłumionym ciągu, może doprowadzić nawet do spalonia silnika cloktrycznego okapu.

UWAGA:

- MINIMALNA ŚREDNICA PRZEWODU WENTYLACYJNEGO TO ∅ 120 mm LUB ODPOWIADAJACY TEMU PRZEKROJ KWADRATOWY LUB PROSTOKATNY

- W PRZYPADKU ZMNIEJSZENIA PRZEKROJU PRZEWODU, OKAP BĘDZIE PRACOWAŁ GŁOŚNO!

- ZANIM ZAMONTUJESZ OKAP SPRAWDZ JEGO POPRAWNE DZIAŁENIE PRZED ZAWIESZENIEM

Montaż okapu

1. Zdemontować zespół mocujący (Rys. 3 poz. G) poprzez odkręcenie cztorcch śrub M4 i wysunąć go z maskownicy górnej.
2. Przvstawić zespół mocuacyj w żadanym miejscu na suficie i odznaczyć położenie otworów mocuacyjch.
3. Wywiercić otwory i przykręcić zespół mocujący do sufitu za pomocą czterech śrub ( Rys.5 poz. F). Śruby te nie znajdująją się w zestawie, klient dobiera je sam w zależności od warunków montażu.
4. Wykonać podłączenio okapu do przewodu wentylacyjnego (tylko w worsji pracy okapu jako wyciąg) oraz podłączenie do słoci elektrycznej.
5. Dokładnie zgrać otwory mocowania wkrętów (Rys. 3poz. G) i ponownie nasunąć na zespół mocujący maskownicą górną i wkręcić (pkt.1) cztery śruby M4. Przy nasuwaniu maskownicy należy zwrócić uwagę na to, aby zwisające przewody zasilania halogenów i wiązki stenującej znalazły się wewnątrz maskownicy.
6. Otworzyć pokrywę filtra i wyjąć aluminowy filtr z korpusu okapu.
7. Zamocować boczne uchwyty korpusu za pomocą 4 wkręłów ( Rys.5 poz. E) ze żadaną wysokość.
8. Nasunać na korpus okapu maskownice dolna i przymocować czterema wkretami typu Torx (Rvs.4 poz. H).

9. Po wykonaniu powyższych czynności należy włożyć wiazkę sterująć w wykonane otwory na korpusie i dorękcę wystające śruby znajdujące się wintonakrękach doksłając i unieruchamając panel sterujący. Wsiȩcne położenie wiązki sterującej określa kropka wyświetcza LED, która znajduje się w jego prawym dolnym rogu. Po zamocowaniu wiązki sterującej należy jeszcze połączyć przewody zasilające osświetlenie halogenowe zwiszające z zespołu montażowego z przewodami wychodzącymi z pokrywy filtra, dokonujemy tego poprze połączenie dwóch części złączna elektrycznego.

10. Zamontować aluminiowy filtr tłuszczu i zamknąć pokrywę filtra na zatrzaski.

Gratulujemy Państwo dokonania trafnego wyboru i zyczymy wiele satysfakcji w eksplostacji nowego okapu. Nasze urządzenia prezentują nie tylko dojrzałą techniką ale także funkcjonalność, innowacyjne wzornictwo i przemyślane rozwiązania konstrukcyjne.

Prosimy o uważne zapoznanie się z niniejszą instrukcją a także o przestrzeganie zawartych w niej regul bezpieczeństwa użytkowania.

Zespół Firmy GLOBALO MAX

Dla zapewnienia Państwu maksymalnego bezpieczeństwa w użytkowaniu zakupionego urządzenia, najważniejsze treści niniejszej instrukcji zostały wyróżnione następującymi symbolami:

Symbol UWAGA, wskazuje na możliwe niebezpieczeństwa w użytkowaniu okapu. Dla własnego bezpieczeństwa, wskazówki oznaczone tym symbolem należy bezwzolednie przestrzegać!

Symbol POMOC, oznacza użyteczne informacje pomocne w prawidłowej eksploatacji okapu. Wskazówki te mogą ułatwić codzienną eksploatację sprzętu a także zaoszczędzić energię i czas.

Centrala Firmy

GLOBALO MAX Krzysztof Błażowski

ul. Maków 10

38-500 SANOK

POLSKA

Tel.: [phone]

Fax: [phone]

Kom.:[phone]

http://www.globalo.pl

e-mail: [e-mail]

Serwis:

Tel.: [phone]

Kom.: [phone]

email: [e-mail]

Serwis.

Jeżeli, pomimo naszej dokładnej kontroli jakości, stwierdzą Państwo nieprawidłowości w pracy i funkcjonowaniu zakupłonego urządzenia, prosimy o kontakt z naszym serwisem, gdzie zawsze można uzyskać fachową pomoc.

Pracownicy servisu służą swą pomocą od poniedzielku do piątku w godzinach od 9.00 do 17.00, pod numerami telefonów:

[phone]; [phone] lub email: [e-mail]

Przed połączeniem się z serwisem należy odczytać z tabliczki MODEL okapu.

To informacje można znaleźć na tabliczco znamionowej. Znajduje się ona wewnątrz okapu i jest widoczna po zdjęciu metalowych filtrów.

Informacja

Zllustrowana obok tabliczka znamionowa służy jedynło jako przykład. W każdym innym modelu rzeczywiste dane mogą się różnic od powyższych (pelrz tabliczka znamionowa wewnątrz urządzenia).

Usługi serwisowe i części zamienne

Części zamienne można nabyć w sklepach specjalistycznych lub autoryzowanych punktach sorwisowych.

GLOBALO®

Model	CYLINDRO ISOLA 39.3 EKO MAX
Moc silnika	275 W
Moc oświetlenia	4 x 3 W
Moc całkowita	287 W
Napięcie / częstotliwość	220-240V/50Hz
Średnica wylotu	∅ 15 cm
Numer serii	7350001
GLOBALO MAX Ul. Maków 10 38-500 Sanok

Etykieta energetyczna - Etykieta dla okapu powinna zawierać następujące informacje:

I. Nazwę lub markę dostawcy.

II. Identyfikator modelu dostawcy, czyli kod, zazwyczaj alfanumeryczny, który odróżnia specyliczny model okapu kuchennego do użytku domowego, od innych modeli o tym samym znaku towarowym lub pochodzących od tego samego producenta.

III. Klasę efektywności energetycznej okapu kuchennego do użytku domowego.

IV. Szacowane ruczne zużycie energii.

V. Klasę efektywności pochłaniania zanieczyszczeń.

VI. Klasę efektywności oświetlenia.

VII. Klase wydajności filtracji tłuszczów.

VIII. Poziom halasu.

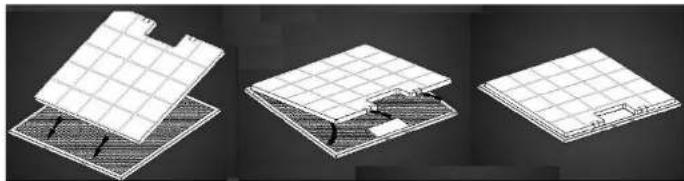

Wymiana filtra z węglem aktywnym

(tylko w trybie pochłaniacza z wewnętrznym obiegiem powietrze).

- Wyjąć wtyczkę z sieci względnie wyłączyć bezpiecznik w domowej instalacji elektrycznej!

• Filtr weglowy jest nakładany na filtr aluminiowy za pomocą specialnych zaczepów
• Aby wyjąć filtr węglowy, należy otworzyć dolną kląpc okapu. Następnie wyjąć filtr aluminiowy.
• Góry manry już wyjęty hilo aluminiowy należy zojąć z tego hifi węglowy.
• Aby zamontować nowy filtr węglowy należy postępować zgodnie z ponizszym schematem

Przy trybie z obiegiem powietrza, po zakończeniu procesu gotowania okap powinien być włączony na około 15 minut, aby filtr węglowy został dosuszony. Przy okapach z elektronicznym sterowaniem do tego może zostać użytka automatyka wyłączenia (TIMER).

Jak radzić sobie z problemami w eksploatacji?

Okap w ogóle nie funkcjonuje:

• Czy bezpiecznik w domowej instalacji nie został przypadkiem wyłączony?
  Sprawdzić dopływ prądu względnie bezpiecznik główny
• Czy wskubek wysokiej temperatury wyłączyl się bezpiecznik temniczny silnika?
  Wyłączyc urządzenie, odczekac około 20 – 30 min. az bezpiecznik termiczny osiągnie własową temperaturę i ponownie włączyć okap.
  • Czy wtyczka jest włączona do sieci?
• Wyjąć wtyczkę sleciowa, aby skasować elektronikę sterująca do stanu wyjściowego. Odczekać ok. 15 – 20 sekund, po czym ponownie wetknąć wtyczkę do gniazdka. Alternatywnie można także wyłączyć odpowiedni bezpiecznik na wyżej podany czas, a następnie znów włączyć.

Wydajność jest niewystarczająca / podwyższony szum eksploatacyjny:

• Czy przekrój przewodu wontylacyjnego jest wystarczający (min. 120 mm), czy nie ma zbyt dużo załamań i kątów ostryci?
• Czy przypadkiem w kanale wentylacyjnym nie zakleszczyła się klapa ciągu powrotnego (jeśli taka jest opcjonalnie zamontowana)?
• Jeżeli kanał wentylacyjny zaopatrzony jest w kratkę wahadlową, usunąć ją.
  • Czy filtry metalowe są czyste?
• Filtr z węglem aktywnym nie powinien być starszy niż 6 miesięcy (tylko przy trybie z zamkniętym oblegiem powietrza).
• Czy ilość powietrza odbieranego z kuchni jest równoważona przez wystarczający dopływ śwIEŻego powietrza (aby nic powstało podciśnienie)?
• Sprawdzić czy komin wentylacyjny jest drożny.
• Zbyt niskie ciśnienie atmosferyczne w danym dniu może wpływać na mniejsza wydajność okapu, należy sprawdzić w inny dzień.

Jeżeli wydajność wciąż nie jest zadawalająca, należy zwrócić się o pomoc do naszego serwisu

Obsługa okapu:

Włączanie I wyłączanie silnika okapu (klawisz 2,1)

- Przez naciśnięcie klawisza (2) urządzenie zaczyna pracować. Jeśli chcemy wyłączyć okap wdiskamy przycisk (1) do momentu zrodukowania stopnia prędkości (3) do zora.

Regulacja prędkości (klawisz 1,2)

- Naclíniecie klawlsza „-” (1) lub „+” (2) w brakcie pracy urządzenia, spowoduje zmniejszenie lub zwiększenie prędkości turbiny.

Wyśwletlacz ( klawlsz 3)

- Wyświetlacz (3) informuje nas jaki stopień prędkości (1,2,3,4) został włączony.

Funkcja Turbo

Po wybraniu stopnia prędkości 4 uruchomiona zostanic funkcja TURBO (intensywnne pochianianie) na wyświetlaczu wyświetla się wówczas cyfra 4 a po 5ciu minutach okap automatycznic przechodzi do pracy na stopniu prędkości 3

Tlmer (klawisz 4)

Istnieje możliwość zaprogramowania automatycznego wyłączenia się wentylatora okapu w czasie dowolnie wybranym z przedziału od 10 do 90 minut w 10-cio minutowych odstępach czasowych.

Aby uruchomić funkcję programowania timera należy włączyć silnik okapu przyciskiem + na żądany bieg, a następnie nacisnąć przycisk (4). Na wyświetlaczu pojawli się pulsacyjna cytra, informując nas o wejściu sterownika w tryo programowania czasu.

- Następnie wybrać czas automatycznego wyłączenia silnika za pomocą przysku „ + „ pamiętając, ze wskazana przez wyświetlacz cyfra, pomonożona przez 10-cio minułowy interwał czasowy, odpowiada czasowi opóźnionego wyłączenia silnika okapu (np. cyfra 1-10 min, cyfra 2=20 min, cyfra 3=30 min., itc.)

- Majć ustawiona wartość opólnionego wyłączenia zatwierdzamy ją ponownie przydiskiem T., następnie wyświetlacz przestanie mrugać i wskaże nam wcześnieł ustawony bleg, a pulsacyjna kropka przy blegu zasygnalizuje odmierzenie czasu wyłączenia silnika okapu. Zrezygnowanie z funkcji automatycznego wyłączenia się silnika okapu może nastąpić przez kolejne naciśniewcie przydisku T w trakcie odmierzania czasu.

Włączanie/wyłączanie podświetlenia sterowania (klawisz 4) – po dłuższym przytrzymaniu klawisza 4 włączamy lub wyłączamy podświetlenie

Włączanie I wyłączanie oświetlenia (klawisz 5)

• Naciśnięcie klawisza 5 spowoduje włączenie oświetlenia okapu, zaś jego ponowne naciśnięcie wyłączenie.

Jaki stopień wydajności należy wybrać?

Wydajność sprzętu powinna być dobrana do llości gromadzących się operów podczas gotowania i smażenia, tzn. przy nieznacznych oparach powinion został wybrany niski stopić prędkości, a przy silnych oparach wyższy. Jest to ważne aby uniknąć owcentualnego skrapiania się pary wodnej na szybło okapu. Skrapianie będzie także wynikiem błędnego podłączenia okapu do wentylacji (zbył mała srednica rury, dużo zalaman, niedrożny komin)

Należy przestrzegać włączania okapu równocześnie z rozpoczęciem gotowania, by mógł wytworzyć się ruch powietrza. Wpływa to pozytywnie na wydajność zasysania. Po zakończeniu gotowania urządzenie powinno pracować jeszcze przez jakiś czas, aby pozostałe zapachy I reszta wilgoci mogły zostać odlągnięte.

Uruchomienie

Po kompletnym montażu okapu:

• Ściągnąć wszystkie folie ochronne, usunąć ewentualne pozostałośo kleju oraz ewentualne plamy thuszczu i oleju.
• Przeprowadzić test funkrcjonowania. Możuwym jest wydobywanie się nieprzyjemnego zapachu z urządzenia przez kilkadziesił minut, szczególnie w obiegu zamkniętym.

Tryb pracy z wyciągiem lub z wewnętrznym obiegiem powietrza

Przy tryble z wyciągiem powictrza (Rys. 1), opary zostają wyprowadzone do atmosfery kanalcem wentylacyjnym przez system wyciągu. Przy tryble z oblegiem zamkniętym powictrza (Rys. 2) opary zostają uwolniono do rosztek tłuszczu oraz zapachów i ponownie wydmuchiwane de kuchni. Aby zapachy były pochlaniane przez okap, należy obowiązkowo zastosować filtr z weęgium aktywnym. Ten tryb pracy stosowany jest tylko wtedy, kiedy nie ma możliwości wyprowadzenia wyciągu na zewnątrz.

Użycie filtra węglowego zmniejsza wydajność okapu o ok. 25-30 % zwiększając przy tym jego głośność. Okap dostarczany jest z zakładu bez zamontowanego filtra węglowego, tzn. jest przewidziany dla trybu pracy z wyciągiem powietrza. Filtr węglowy można nabyć w naszej sieci sprzedaży.

Wyjęcie metalowego filtra

Ścłągnąć metalowe osłony filtrów przeciw-thuszczowych. Następnie wyjąć filtry przeciwłuszczowe poprzez naciśnięcie listwy uchwytu lekko do tyłu i wyciągnąć filtr ukośnie w dół. Listwa uchwytu posiada zabezpieczenie na wypadek odwrotnego założenia filtra mozemy ją także nacisnąć np. za pomocą długopisu.

Czyszczenie metalowego filtra tłuszczowego

• Namoczyć metalowy filtr w cieplej wodzie z płynem do mycia naczyń, czyść miękka szczotką, a następnie splukać letnią woda. Ewentualnie powtórzyć proces czyszczenia.
• Filtry metalowe mogą być czyszczone także w zmywarkach przy normalnym programie i temperaturze nie wyzsej niż 55 °C.

Wskazówka

Przy czyszczeniu metalowego filtra przeów-buszczowego zwracać uwagę na to, aby siatka nie została uszkodzona. Częste mycie i stosowanie agresywnych środków czyszczących może spowodować odbarwienia. Nie mają one wpływu na funkcjonowanie filtra i nie stanowią podstawy do reklamacji!

Po czyszczeniu osuszony filtr metalowy wstawić do ramy okapu najpierw tylną krawędzią. Podnieść filtr do góry, na krótko przycisnąć listwę uchwytu i umieścić filtr w ostatecznym położeniu.

Montaż przewodu odprowadzającego (tylko w wyciągowym trybie pracy)

Do połączenia z otworem wentylacyjnym w ścianie, należy zastosować rurę z tworzywa sztucznego lub głętki przewód odprowadzający o średnicy ∅ 150 mm (nie znajduje się w zestawie).

UWAGA.: MINIMALNIE MOŻNA ZASTOSOWAĆ PRZEWÓD O ŚREDNICY ∅ 120 mm III LUB ODPOWIADAJĄCY MU PRZEKROJ KWADRATOWY BADZ PROSTOKATNY

Zastosowanie przewodu o mniejszej średnicy spowoduje zaburzenie pracy okapu i znacznie zwiększy jego głośność

Ważne: Przyłącze wyciągowe must być wykonane przed zamocowaniem okapu!

Przyciąre rure względnie przewód na potrezbną długość. Przewód nie może być zalamany. Rurę / przewód połączyć z jednej strony z króćcem przyrażeczenlowym okapu opaska zaciiskową a z drugiej sterny z przyłączem wentylacyjnym wyciągu w ścianle. Jeśli używamy przewodu/rury o mniejszej średnićy się średnica wyłotu okapu i stosujemy redukcję, to należy żą zamontować na silkonie aby unkinąć jej ściągnięcia podczas pracy okapu. Niepoprawne osadzenie runy na kolmirozu silnika moze spowodować jej ściągnięcie podczas pracy okapu.

Ważne: Jeżeli wyciąg prowadzi bezpośrednio do ściany zewnętrznej, to jego wyliot musi być zaopatrzony w samoczynnie otwlicrającą się pokrywe z lub zawór klapowy ciągu powrotnego (nic ma w zestawki) który należy zamontować na ścianie zewnętrznej. Wykonanie takiego odprowadzenia należy zlecić specjalisiście. Pominiqcie tego elementu może spowodować skreplanie się pary w przewodzie

Wskazówki dla poprawnej instalacji okapu

Przy montażu okapu w trybie wyciągu należy przestrzegać następujących wskazówek:

• W pomieszczenlach, gdzie będzie zainstalowany okap wielkość otworu dolotowego powinna być, co najmniej tak duża jak wielkość wyciągu powietrza, aby nie powstało podciśnienie i aby okap funkcjonował prawidiowo.
• Wazne: w mieszkaniach, gdzie eksploatuje się urządzenia z otwartym płomieniem (np.: piece na paliwa stałe i ciekłe, kominki, termy itp.) z zasady musi być zapewniony wystarczający dopływ śwIEZEGO powietrza. Najlepiej odbywa się to poprzez wentylacyjny kanal wyciągowy I dolotowy lub oklenko uchylnc. Okap przed uruchomieniem musi być odobrany przez uprawnłonego specjalistę.
  Z reguły, dla zapewnienia właściwnej wentylacji pomieszczeń, w których eksploataowane są inne urządzenia na paliwa stałe lub ciekle, dopływ świczego powietrza powieniem być trzykratnie większy od wylictu. Trzeba przy tym wziąć pod uwagę całkowią zdolność wentylacji mieszkania (objętość pomieszczenia, szczelność okien itp.) Koniecznych informacji o przygotowaniach technicznych dotyczących wentylacji należy zasiegnąć u uprawnionego spojalisty.
• Okapu nie wolno w zadnym przypadku przyłączać do będących w eksploatacji kominów dymowych lub gaznych innych urządzeń (bojler, kociol, piec itp.). Nie wolno także używać kanalów, które sluzą do napowietrzania i przewietrzania pomieszczeń z paleniskami.
• Przy podłączeniu do nieczynnych kominów dymowych lub gazowych trzeba uzyskać zgodę uprawnionego kominiarza.

Zawsze należy stosować się do obowiązujących, krajowych przepisów budowlanych!

Ważne informacje

• Z powodów bezpieczeństwa odstęp (A) między dolną krawędzią okapu i płytą kuchenki elektrycznej musi wynosić co najmniej 45 cm a przy kuchenkach gazowych co najmniej 55 cm
• Przed podłączeniem do sieci elektrycznej należy sprawdzić, czy podane napięcie na tabliczce znamionowej jest zgodne z istniewającym miejscowym napięciem sieci. Tabliczka znamionowa znajduje się wewnątrzy okapu i będzie widoczna po ztedu metalowych filtrów.
• Przy tryble pracy z wyłągiem, system wentylacyjny musi mieć średnice, co najmniej 120 mm. Aby zapewnić optymalną wydajność wentylacji i niski szum pracy zaleca się średnicę rur 150 mm
• Przy układanlu kanału wyciągu trzeba wziąć pod uwagę, co następuje:
• wybierac krótkie, proste odcinki wyciągu
• używać moziwie jak najmniej kołanek.
• nie układać rur pod ostrymi katami, lecz w łagodno łuki.
• przewody wyciągu i rury o średnicy mniejszej niż 0 120 mm są nalezdatne do użytku.
• Zalecamy montaż okapu do ściany murowanej. Śclany Drewniane lub o podobnej konstrukcji działają jak pudła rezonansowe i przy włączonym silniku okapu mogą wywołać zwiększona głośność pracy.
• Przy wierczeniu wymaganych otworów pod dyble trzeba zatroszczyć się o to, aby podłoże ściany było stabilne oraz aby nie uszkodzić istniejących instalacji (prąd, gaz, woda itp.)
• Maksymalna masa przedmiotów umieszczanych na okapie lub powieszonych na nim nie moze przekraczać 2 kilogramów!

Przyłącze elektryczne

• Okapy dostarczane są razom z przowodom elektrycznym i wtyczką. Może być ona podłączona do każdego, zainstalowanego zgodnie z przepisami i zabezpieczonego gniazda z uziemieniem (230 V / 50 Hz prad zmienny).
• Jeśli zastosowane gniazdo po montażu okapu nie jest swobodnie dostępne, to używany obwód prądowy musi mieć możliwość ołączenia w celu przeprowadzenia prac konserwacyjnych.
• Urządzenie odpowlada I klasie ochrony przeclwporażenlowej.
• Jeśli załstnieje taka potrzeba można odciąć wtyczkę i przewody wpłać bezpośrednio do kostki.

Wskazania bezpieczeństwa przy użytkowaniu:

• Instrukcja obsługi jest częścią składową urządzenia i należy ja starannie przechowywać a w przypadku odsprzedaży urządzenia, przekazać nabywcy. Okap może być używany tylko w warunkach domowych nad kuchenkami elektrycznymi i gazowymi. Nasze urządzenia nie są przeznaczone do przemysłowego wykorzystywania. Instrukcję można pobreć ze strony www.globalo.com.pl
• Podczas eksploatacji okapu metalowe filtry łuszczowe muszą zawsze być zainstalowane, w przediwnym razie łuszcz może gromadzić się w okapie oraz w systemie wentylacyjnym.
• W przypadku użytkowania kuthni gazowych trzeba zwrócić szczególną uwagę na to, aby nie używać palnika bez postawionego na nim naczynia. Przy otwartym płomieniu gazowym części okapu mogą zostać uszkodzone przez silnie wzrastająca iłość ciepła.
• Niedozwolone jest flambirowanie (przygotowanie potraw skropionych alkoholem i ich zapalenie) pod okapem z powodu niebozpieczeństwa pożaru. Wznoszący się płomień może zapalić tłuszcz nagromadzony w filtrze tłuszczowym.
• Smażenie frytek lub prace kuchenne z użyciem olejów i tłuszczów pod okapem mogą być wykonywane tylko pod stałym nadzorem z powodu niebczpieczeństwa pożaru. W przypadku olcju już używancego rośnie ryzyko powstania samozapionu.
• Przy tryble pracy okapu z wyciągiem i eksploatacji ogrzewania zależnego od komina (np.: piece kałowe, piece kominowe, kominki) należy zatroszczyć się o wystarczający dopływ śwIEŻego powietrza do pomieszczenia. W każdym z tych przypadków należy zaslegnąć informacji w administracji budynku i uprawnłonego komniarza.

Wskazania bezpieczeństwa przy konserwacji i czyszczeniu:

• Podczas wszystkich prac konsenwacyjnych i czyszczeniu okapu, należy wyjąć wtyczkę z sieci lub wyłączyć odpowiedni bezpiecznik w domowej instalacji elektrycznej.
• Okapu nie wolno czyścić parowymi urządzeniami czyszczacymi.
• Jeżeli dojdzie do zaniedbania prac konserwacyjnych i czyszczenia, istnieje niebezpieczeństwo pożaru wskutek zapalenia się nawarstwnego tłuszczu.
• Naprawy mogą być przeprowadzane tylko przez autoryzowanego specjalistę. W przypadku samowolnej ingerencji wygasają wszystkie roszczenia z tytułu rękojmi i gwarancji.

Zakupione urządzenie przeznaczone jest wyłącznie do użytkowania tylko w warunkach gospodarstwa domowego, producent i dystrybutor nie ponoszą żadnej odpowiedzialności w przypadku zastosowania sprzętu do innych celów.

Konserwacja i czyszczenie

• Wyjąć wlyczkę z sieci, względnie wyłączyć bezpiecznik w domowej instalacji elektrycznej!
• Okapu nie wolno czyścić urządzeniem parowymi
• Niewłaściwe czyszczenie powierzchni ze stali nierdzewnej prowadzi do zmiany koloru i uszkodzeń
• Nieregularnie czyszczony okap może spowodować utratę gwarancji.

Powierzchnie zewnętrzne okapu mogą być czyszczone miękka ściereczka ze środkiem do pielęgnacji stali nierdzewnej BERNER, służy on czyszczenia, plelegnacji i konserwacji okapów i innych elementów wykonanych ze stali szlachetnych (inoxu), zarówno tych małowych, jak i polerowanych (z połyskiem) Rownologic do struktury szilu stali szlachetnej.

Okresy międzykonserwacyjne

Regularna konserwacja jest bezwarunkowo wymagana, aby zapewnict sprawność urządzenia na długi czas. Kłody metalowy filtr tłuszczowy jest zabkany cząstoczkami tłuszczu i brudu, funkcjonowanie urządzenia jest mocno utrudnione. Wewnątrz okapu i w systemie wentylacyjnym może dojść do niepotrzebnego nagromadzenia się tłuszczu, co z bięgiem czasu może prowadzić do podwyższonego ryzyka pożaru.

Filtr z węglem aktywnym (wymagany tylko przy trybie pracy z wewnętrznym oblegiem powiętra) nie nadaje się ani do prania ani do regeneracji. Dlatogo filtr z aktywnym węglem musł być wymienłany w regularnych odstępach czasu. Filtr węglowy nie znajduje się w zestawle z okapcm, jest dostarczany opcjonalnic.

• Okres między czyszczeniem metalowego filtra tłuszczowego:
  co 2-3 tygodnie (odpowiednio do częstotliwości użytkowania) lub co 20 godzin pracy urządzenia
• Okres między wymianą filtra z aktywnym węglem:
  co 3-6 miesięcy (odpowiednio do częstotliwości użytkowania)
