Typ produktu	Armatura łazienkowa – bateria umywalkowa
Model	Divio
Marka	Globalo
Materiał	Mosiądz chromowany
Wysokość całkowita	15 cm
Wysokość wylewki	10 cm
Zasięg wylewki	12 cm
Średnica otworu montażowego	35 mm
Typ uchwytu	Pojedyncza dźwignia
Głowica ceramiczna	Tak, Ø 35 mm
Montaż	Stojący na umywalce
Przyłącze wody	Elastyczne wężyki 3/8"
Maks. ciśnienie robocze	10 bar
Zalecane ciśnienie	1–5 bar
Temperatura wody	Maks. 80°C
Waga netto	0,5 kg
Wykończenie	Chrom błyszczący
Klasa przepływu	Z (3 l/min przy 3 bar)
Konserwacja	Przecierać wilgotną szmatką, nie używać środków ściernych
Części zamienne	Głowica ceramiczna, perlator, wężyki przyłączeniowe

Często zadawane pytania - Divio Globalo

Jak zamontować baterię Divio Globalo?

Baterię montuje się na umywalce przez otwór o średnicy 35 mm. Przewody elastyczne podłącz do zimnej i ciepłej wody zgodnie z oznaczeniami. Dokręć nakrętkę montażową od spodu. Przed pierwszym użyciem przepłucz baterię wodą.

Co zrobić, gdy bateria kapie?

Jeśli bateria kapie, najprawdopodobniej uszkodzona jest głowica ceramiczna. Należy ją wymienić na nową. W modelu Divio głowica ma średnicę 35 mm. Przed wymianą zakręć dopływ wody.

Czy bateria nadaje się do wody z sieci wodociągowej?

Tak, bateria jest przystosowana do standardowej wody wodociągowej. Nie zaleca się stosowania w systemach z wysoką zawartością kamienia bez filtra.

Jaki perlator pasuje do modelu Divio?

Standardowy perlator o gwincie M22. Można go odkręcić ręcznie lub przy użyciu klucza do perlatorów. Zaleca się stosowanie perlatora z regulacją strumienia.

Jak czyścić chromowane wykończenie?

Używaj miękkiej, wilgotnej szmatki i delikatnego detergentu. Unikaj środków zawierających chlor, amoniak lub substancje ścierne. Po czyszczeniu wytrzyj do sucha.

Jaka jest gwarancja na baterię Globalo Divio?

Producent udziela 2-letniej gwarancji na wady materiałowe i wykonawcze. Gwarancja nie obejmuje uszkodzeń wynikających z nieprawidłowej instalacji lub użytkowania.

Czy można podłączyć baterię do termy gazowej?

Tak, pod warunkiem, że ciśnienie i temperatura mieszczą się w zakresie podanym w instrukcji. Maksymalna temperatura wody wynosi 80°C.

Bateria ma słaby przepływ – co robić?

Sprawdź, czy perlator nie jest zatkany osadami. Odkręć go i oczyść lub wymień. Jeśli problem nie ustąpi, sprawdź, czy zawory odcinające są w pełni otwarte.

Czy do baterii można dokupić przedłużkę wylewki?

Model Divio nie ma opcjonalnej przedłużki. Wylewka jest stała. Jeśli potrzebujesz większego zasięgu, rozważ inny model baterii.

Jak sprawdzić, czy głowica ceramiczna działa prawidłowo?

Jeśli dźwignia opiera się lub nie reguluje płynnie, głowica może być uszkodzona. Delikatnie wyciągnij głowicę i sprawdź, czy nie ma widocznych pęknięć. W razie potrzeby wymień na nową.

INSTRUKCJA OBSŁUGI Divio Globalo

Instrukcja montażu i użytkowania

Ogólne warunki bezpieczeństwa i montażu				4
Ochrona środowiska		5
Serwis				6
Zestawicnic dostarczonych części			7
Schemat		8
Montaż	9
Montaż. Obsługa		10
Informacje o gwarancji		11
Notatki	10

INFORMACJE O GWARANCJI

GLOBALO MAX pokrywa w okresie 2 lat od daty sprzedaży produktu wszystkie koszty napraw usterek, ewidentnie spowodowanych wadami produkcyjnymi.

W następujących przypadkach gwarancja nie będzie udzielana:

• Użytkowanie sprzętu w gastronomii.
• Użytkowanie sprzętu inne niż w gospodarstwie domowym.
• Użytkowania niezgodnego z instrukeją obsługi lub niezgodnego z przeznaczeniem.
• Powstania widocznych uszkodzeń mechanicznych po montażu urządzenia.

△ UWAGA

⚠ Towar posiadający uszkodzenia mechaniczne, który mimo to został zamontowany, nie podlega wymianie!

Przed montażem baterii należy ją rozpakować, dokonać dokładnych oględzin powierzchni oraz sprawdzić kompletność wyposażenia w celu zidentyfikowania ewentualnych uszkodzeń.

Widoczne uszkodzenia zewnętrzne reklamowane po montażu są również wyłączone z roszczeń gwarancyjnych.

- Za szkody powstałe wskutek bezpośrednich lub pośrednich działań ludzi, zwierząt lub innych przedmiotów, spowodowanych niestosowaniem się do zaleceń zawartych w niniejszej instrukcji a w szczególności do uwag dotyczących instalacji, eksploatacji oraz konserwacji urządzenia, GLOBALO MAX nie ponosi żadnej odpowiedzialności!

Montaż

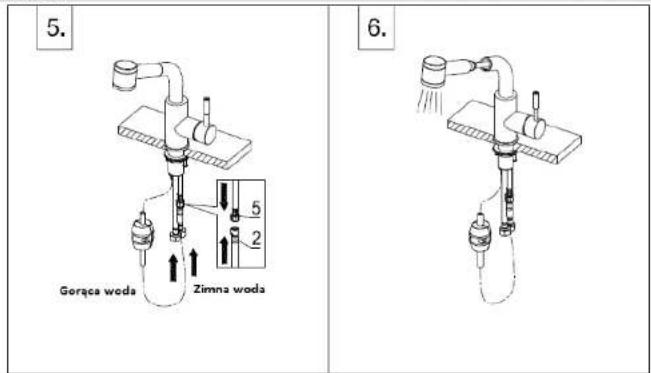

1. Podłącz wąż natryskowy (5) do węża przyłączeniowego (2) a także lewy i prawy wężyk do zasilania ciepłej i zimnej wody.
2. Po instalacji puść wodę aby sprawdzić szczelność wszystkich połączeń.

Obstuga

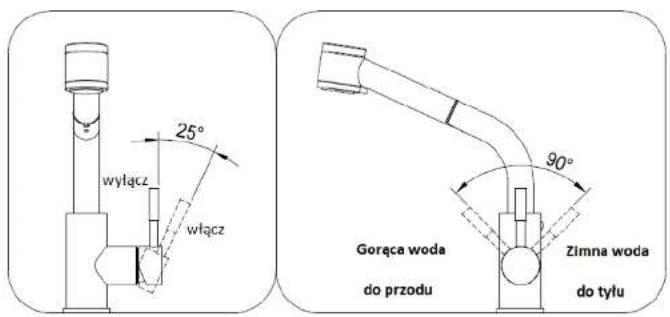

1. Odciągnij uchwyt baterii aby zapewnić ciągły przepływ wody i popchnij go z powrotem w kierunku baterii aby zatrzymać.

2. Przesuń uchwyt baterii do tyłu aby uzyskać chłodniejszą wodę i pociągnij do przodu aby uzyskać cieplejszą wodę.

Szanowni Klienci,

Gratulujemy Państwu dokonania trafnego wyboru i życzymy wiele satysfakcji w eksploatacji.

Nasze urządzenia prezentują nie tylko dojrzałą technikę, ale także funkcjonalność, innowacyjne wzornictwo i przemyślane rozwiązania konstrukcyjne.

Prosimy o uważne zapoznanie się z niniejszą instrukcją a także o przestrzeganie zawartych w niej reguł bezpieczeństwa użytkowania.

Zespól Firmy HERLINGROUP

Centrala Firmy

HERLINGROUP Sp. z o.o.

ul. Maków 10

38-500 Sanok

Polska

Tel.: [phone]

Fax: [phone]

Kom.:[phone]

http://www.globalo.pl

e-mail: [e-mail]

Serwis:

Tel.: [phone]

Kom.: [phone]

email: [e-mail]

⚠ Ostrzeżenie, należy zwrócić szczególną uwagę na wyróżniony zapis.

Ogólne warunki bezpieczeństwa i montażu

• Niniejszą instrukcję obsługi należy zachować, aby móc z niej skorzystać w każdej chwili.
• Należy zapoznać się z treścią niniejszej instrukcji obsługi, która zawiera dokładne informacje dotyczące instalacji i montażu turbiny.
• Bateria może różnić się pod względem wyglądu od baterii przedstawionej na rysunkach w niniejszej instrukcji, ale zalecenia dotyczące obsługi, konserwacji i montażu pozostają niezmienione.
• Nie należy dokonywać zmian mechanicznych w baterii.
• Nie należy podłącać urządzenia do zasilania wodą przed ukończeniem montażu.
• Montaż niezgodny z niniejszą instrukcją obsługi może powodować problemy w funkcjonowaniu.
• Nie stosować w pomieszczeniach, w których temperatura powietrza spada poniżej 4°C
• Przed montażem baterii, należy odpowiednio przepłukać instalację wodną, by uniknąć ewentualnych zanieczyszczeń elementów baterii
• np. osadem, drobinkami kamienia czy rdzy, które mogą prowadzić do ich uszkodzenia.
• Do montażu baterii używać kluczy z gładkimi i nie zaciskającymi się powierzchniami szczęk, by nie uszkodzić jej elementów.

Montaż

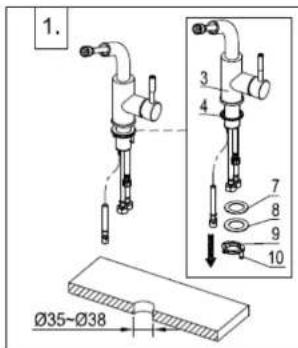

1. Wywierć otwór fi 35-38mm w płycie montażowej. Zdejmij nakrętkę (9) ze śrubami (10), uszczelkę przelotową (8) i podkładkę (7) z korpusu głównego baterii.
2. Przełoż węże i korpus baterii przez otwór a następnie nałów na korpus podkładkę (7) z uszczelką (8) nakrętką (9) i śrubami (9)

1. Po ustawieniu baterii w odpowiedniej pozycji, dokręć kluczem nakrętkę (9) i dwie śruby (10) śrubokrętem krzyżakowym.
2. Jeśli bateria wyposażona jest w wyciąganą wylewkę (1), podłącz ją do węża (2) i zamocuj przeciwwagę (11) w pozycji jak na rysunku.

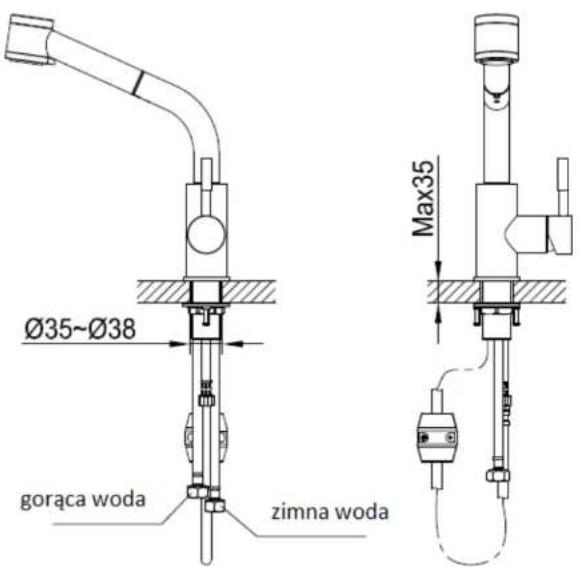

Schemat

Ochrona środowiska

Rys. A

To urządzenie zostało zaprojektowane i wykonane z materiałów oraz komponentów wysokiej jakości, które nadają się do ponownego wykorzystania.

Symbol przekreślonego kontenera na odpady umieszczony na wyrobie (Rys. A) oznacza, że produkt podlega selektywnej zbiórce zgodnie z postanowieniami Dyrektywy Parlamentu Europejskiego i Rady 2012/19/UE.

Prawidłowa utylizacja zużytego sprzętu przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z możliwości obecności w sprzęcie składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu. Gospodarstwo domowe spełnia ważną rolę w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu, zużytego sprzętu, na tym etapie kształtuje się postawy, które wpływają na zachowanie wspólnego dobra jakim jest czyste środowisko naturalne. Gospodarstwa domowe są także jednym z większych użytkowników drobnego sprzętu i racjonalne gospodarowanie nim na tym etapie wpływa na odzyskiwanie surowców wtórnych. W przypadku niewłaściwej utylizacji tego produktu mogą zostać nałożone kary zgodnie z ustawodawstwem krajowym.

Serwis

Jeżeli, pomimo naszej dokładnej kontroli jakości, stwierdzą Państwo nieprawidłowości w pracy i funkcjonowaniu zakupionego urządzenia, prosimy o kontakt z naszym serwisem, gdzie zawsze można uzyskać fachową pomoc.

Pracownicy serwisu służą swą pomocą od poniedziałku do piątku w godzinach od 9.00 do 17.00, pod numerami telefonów:

[phone]; [phone] lub email: [e-mail]

Przed połączeniem się z serwisem należy zanotować następujące dane sprzętu:

Typ / Nazwa modelu: ____

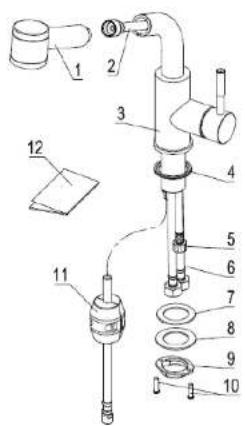

Zestawienie dostarczonych części
