INSTRUKCJA OBSŁUGI Liveno 100.2 Eko Max Globalo

GLOBALO MAX pokrywa w okresie 2 lat od daty sprzedaży produktu wszystkie koszty napraw usterek, ewidentnie spowodowanych wadami produkcyjnymi. Z gwarancji wyłączone są żarówki, bezpieczniki i filtry oraz wszelkiego rodzaju uszkodzenia, które powstary wskutek błędnego montażu i wadliwej instalacji wentylacyjnej.

W następujących przypadkach gwarancja nie będzie udzielane:

• Uzytkowanie sprzętu w gastronomii.
• Uzytkowanie sprzętu inne niż w gospodarstwie domowym.
• Uzytkowania niczgodnego z instrukcją obsługi lub niczgodnego z przeznaczeniem.
• W zdarzeniach losowych, jak: niekontrolowany skok napięcia elektrycznego, zalanie woda, zatkanie przewodu
• Powstania widocznych uszkodzeń mechanicznych po montażu urządzenia.

Towar posiadający uszkodzenia mechaniczne, który mimo to został zamontowany, nie podlega wymianiel. Przed montażem okupa należy go rozpakować, dokonać dokiadnych oględzin powierzchni oraz sprawdzić kompletność wyposażenia w celu zidentyfikowania ewentualnych uszkodziń. Widoczne uszkodzenia zewnętrzne reklamowane po montażu są również wyłączone z roszczeń gwarancyjnych.

Za szkody powstałe wskutek bezpośrednich lub pośrednich działań ludzi, zwierząt lub innych przedmiotów, spowodowanych niestosowaniem się do zaleceń zawartych w niniejszej Instrukcji a w szczególności do uwag dotyczących instalacji, eksploatacji oraz konserwacji urządzenia, GLOBALO MAX nie ponosi żadnej odpowiedzialności!

GLOBALO MAX nie ponosi żadnej odpowiedzialności za nieścisiości, wynikające z błędów drukarskich lub edytorskich, występujące w niniejszej instrukcji obsługi i użytkowania. GLOBALO MAX zastrzega sobie prawo do wprowadzania modyfikacji technicznych produktów, będących w interesie użytkownika i nie mających wpływu na stopień bezpieczeństwa i główne parametry urządzenia.

Kupujący jest zobowiązany przechowywać opakowanie wraz z wszystkimi dokumentami, przez cały okres gwarancyjny.

DEKLARACJA:

Niniejszym, producent deklaruje, że ten produkt społnia następujące europejskie dyrektywy: 73/23/EEC (dyrektywa niskonapiedcowa); 89/336/EEC (dyrektywa kompatybilności elektromagnetycznej) w związku z tym urządzenie zostało oznakowane symbolem CE i wystawlona została deklaracja zgodności.

POSTĘPOWANIE ZE ZUŻYTYM SPRZĘTEM:

Zgodnie z dyrektywą 2002/95/EG dotyczącą postępowania ze zużytem sprzętem (WEEE), po zakończeniu użytkowania tego urządzenia, należy oddać go do punktu zbiórki i recyklingu urządzeń elektrycznych i elektronicznych, pod żadnym pozorem nie wolno wyrzućać go wraz z odpadami komunalnymi. Informuje o tym odpowiednie oznaczenie na produkcie, instrukcji obsługi lub/i opakowaniu.

Komponenty zawarte do produkcji tego urządzenia nadają się do powtórnego użycia, zgodnie z ich oznaczeniem, dzięki temu, wnoszą Państwo istotny wkład w ochronę środowiska naturalnego.

Informacji o punktach zbierania i usuwania zuzytych urządzeń udzieli Państwu właściwy Urząd Gminy.

Numer GIO5: E0007925WZ

Wersja instrukcji: 1.1

Instrukcja montażu i użytkowania

Okap kuchenny sufitowy:

LIVENO 100.2 EKO MAX

LIVENO 100.2 WHITE EKO MAX

Spis treści

Serwis 4

Ilustracja urządzenia 5

Wskazania bezpieczeństwa przy użytkowaniu 5

Wskazania bezpieczeństwa przy konserwacji i czyszczeniu 5

Obsluga okapu 6

Pilot zdalnego sterowania 6

Konserwacja i czyszczenie 7

Okresy miedzykonserwacyjne 7

Czyszczenie okapu

Czyszczenie metalowego filtra tłuszczowego 7

Wymiana filtra z weglem aktywnym 8

Wymiana lampy ledowej 9

Jak radzić sobie z problemami w eksploatacji ? 10

Okap w ogółe nie funkcionuje 10

Wydajność jest niewystarczająca /

Podwyższony szum eksploatacyjny 10

Przylacze elektryczne 10

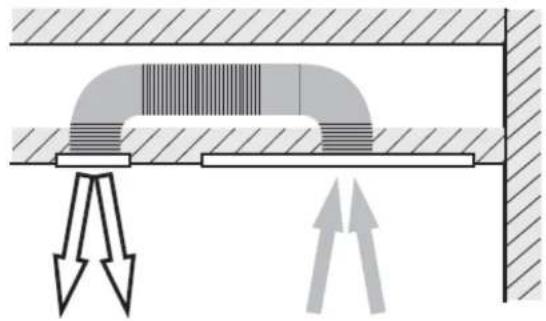

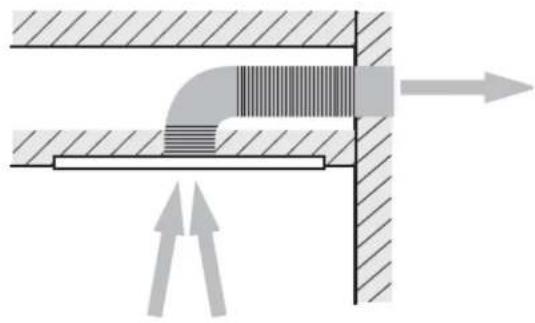

Tryb pracy z wyciąglem lub z wewnętrznym obleglem powietrza 11

Wskazówki dla poprawnej instalacji okapu 12

Zestawienie dostarczonych części 13

Sposoby montazu okapu 14

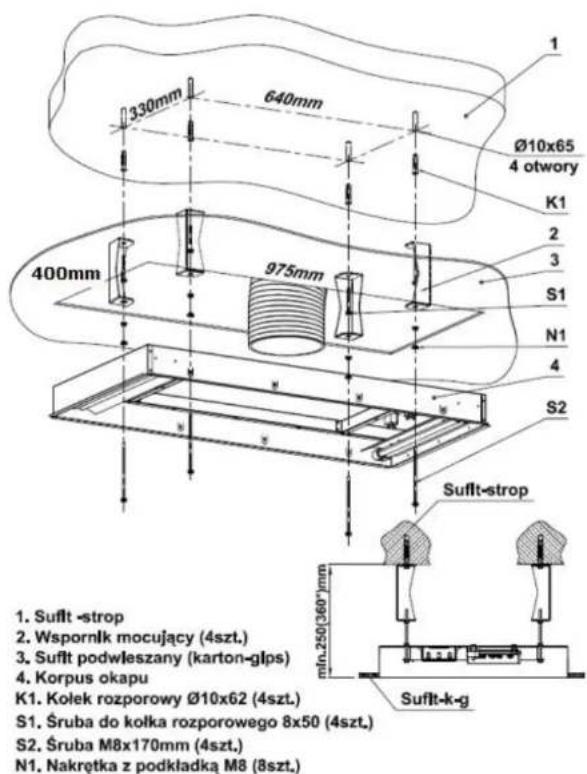

Montaż sufitowy 15

Montaż rury odprowadzającej 16

Montaż korpusu okapu 17

Wykonanie wewnętrznych połączeń elektrycznych 18

Wymiary | dane techniczne 19

Informacje o gwarancji 20

Deklaracja 20

Postępowanie ze zużytym sprzętem 20

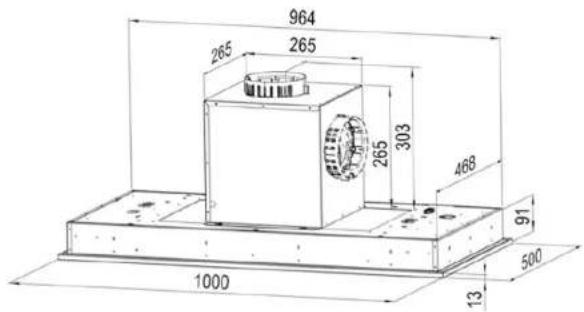

Wymiary i dane techniczne:

Napłecie:	220 - 240 V
Częstotliwość:	50 Hz
Moc silnika:	275 W
Ilość stopni prędkości 3+1
Oświetlenie:	2 x 13,5 W
Moc maksymalna:	302 W

Klasa bezpieczeństwa: 1

Wydajność: 700 m ^3 /h*

Srednica wylotu: ∅ 150 mm

*Blodnie podłączenia przewodu wentylacyjnego powoduje spadek wydajności urządzenia, każde zatażenie rury o 90 stopni powoduje spadek wydajności o około 10%. Kazdy dadatkowy mehr rury lub płaskiego kanału powoduje spadek wydajności o kolejne 5%. Zrodukowanie średnicy przewodu poprzcz redukcja pola przekroju poprzejcznego - powoduje spadek wydajności urządzenia. Aby zachować fabryżne parametry urządzenia, nalczy tak planować montaż aby nie zmniejszać pola powierzchni wylotu turbiny okapu. Zamontowanie filtra weglowego w okapie obniza jego wydajność o około 25-30%.

Kazde stłumienie pracy silnika, spowoduje jego przyspieszenie oraz zwiększenie głośności pracy! W ekstremalnych przypadkach, przy diugotrważej pracy na najwyższym stopniu prędkości i przy znacznie stłumlonym dągu, może doprowadzić nawet do spalenia silnika ciektrycznego okapu.

Wykonanie wewnętrznych połączeń elektrycznych

Przewód zasilający podłączyć do gniazda w korpusie okapu (Rys.1) Wtyczkę zasilającą silnik (Rys.2) połączyć z gniazdem znajdującym się w korpusie okapu (Rys.3)

W przypadku montazu silnika oddalonego od okapu, do połączenia go z gniszdem w korpusie okapu należy użyć przewodu przedłużającego (znajduje się w zestawie, długość 8m) (Rys.4)

Gratulujemy Państwu dokonania trafnego wyboru i zyczymy wiele satysłakcji w eksplośtacji nowego okapu. Nasze urządzenia przestentują nie tylko dojzrała technikę ale także funkcjonalność, innowacyjne wzornictwo i przemyślante rozwiązania konstrukcyjne. Prosimy o uważne zapoznania się z niniejszą instrukcją a także o przestrzeganie zawartych w niej regul bezpieczeństwa użytkowania.

Zespół Firmy GLOBALO MAX Krzysztof Błażowski

Dla zapewnienia Państwu maksymalnego bezpieczeństwa w użytkowaniu zakupionego urządzenia, najważniejsze treści niniejszej instrukcji zostały wyróżnione następującymi symbolami:

Symbol UWAGA, wskazuje na możliwe niebczpieczeństwa w użytkowaniu okapu. Dla własnego bezpieczeństwa, wskazówki oznaczone tym symbolem należy bezwzałednie przestrzegać!

Symbol POMOC, oznacza użyteczne informacje pomocne w prawidłowej eksploatacji okapu. Wskazówki te mogą ułatwić codzienną eksploatację sprzętu a także zaoszczędzić energię i czas.

Centrala Firmy

GLOBALO MAX Krzysztof Błażowski

ul. Maków 10

38-500 SANOK

POLSKA

Tel.: [phone]

Fax: [phone]

Kom.:[phone]

http://www.global.pl

e-mail: [e-mail]

Serwis:

Tel.: [phone]

Kom.: [phone]

email: [e-mail]

Serwis.

Jeżeli, pomimo naszej dokładnej kontruli jakości, stwierdzą Państwo nieprawidłowości w pracy i funkcjonowaniu zakupionego urządzenia, proślimy o kontakt z naszym serwisem, gdzie zawsze można uzyskać fachową pomoc. Pracowniczy serwisu służą swą pomocą od poniedziałku do płatku w godzinach od 9.00 do 17.00, pod numerami telefonów:

[phone]; [phone] lub email: [e-mail]

Przed połączeniem się z serwisem należy zanotować następujące dane sprzętu:

Typ / Nazwa modelu:

Numer serii:

Numer E

To informacje można znaleźć na tabliczco znamionowej, Znajduje się ona wewnątrz okapu i jest widoczna po zdjęciu metalowych filtrów.

GLOBALO®
Model	LIVENO 100.2 MAX
Moc silnika	275 W
Moc oświetlenia	2 x 13,5 W
Moc całkowita	302 W
Napłęcie /częstotliwość	220-240V/50Hz
Średnica wylotu	∅ 15 cm
Numer serli	7350001
GLOBALO MAXUI. Maków 1038-500 Sanok

Informacja

Powyżej zlustrowana tabliczka znamionowa sluzy jedynic jako przykład. W każdym innym modelu rzoczywiste dane mogą się różnić od powyższych (patrz tabliczka znamionowa wewnątrz urządzenia).

Usługi serwisowe i części zamienne

Części zamienne można nabyć w skiepach specjalistycznych lub autoryzowanych punktach serwisowych.

Montaż korpusu okapu

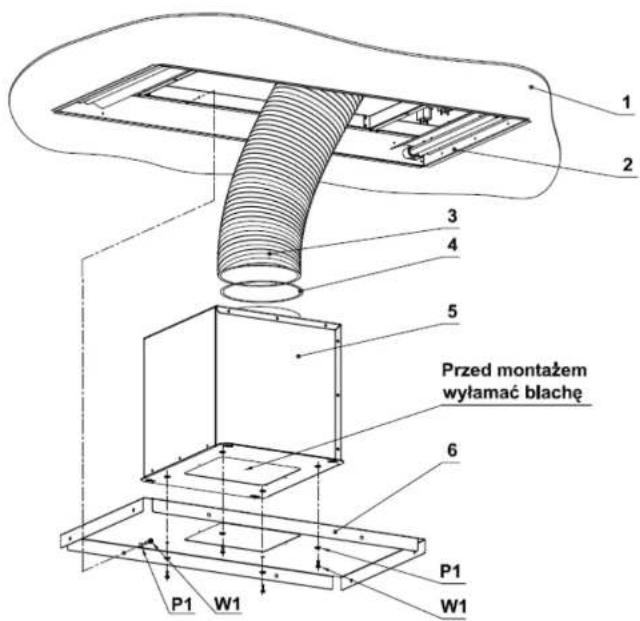

Montaż rury odprowadzającej (wentylator sufitowy z wbudowanym blokiem silnika)

1. Suflt podwleszany karton-glps

2.Korpus okapu zamontowany / podwieszony do sufltu

3.Rura spiro ∅150mm

4.Opaska zaclskowa140-160mm

5.Turbina

6.Wkładka turbiny

W1. Wkręt M5x10 (12szt.)

P1. Podkładka zębata ∅5,2 (12szt.)

Ilustracja urządzenia:

1 Metalowe osłona filtrów aluminiowych 2 Pilot 3 Filtry aluminiowe 4 Oświeżenie

Wskazania bezpieczeństwa przy użytkowaniu:

• Instrukcja obsługi jest częścią składową urządzenia i należy ją starannie przechowywać a w przypadku odsprzedaży urządzenia, przekazać nabywycy. Okap może być używany tylko w warunkach domowych nad kuchenkami elektrycznymi i gazowymi. Nasze urządzenia nie są przeznarzone do przemysłowego wykorzystywania. Instrukcję może pobraś ze strony www.globalo.com.pl
• Podczas eksploatacji okapu metalowe filtry tłuszczowe muszą zawsze być zainstalowane, w przeciwnym razle truszcz może gromadzić się w okapie oraz w systemie wentylacyjnym.
• W przypadku użytkowania kuchni gazowych trzeba zwrócić szczególną uwagę na to, aby nie używać painika bez postawionego na nim naczynia. Przy otwartym płomieniu gazowym części okapu mogą zostać uszkodzone przez silnie wzrastająca ilość ciepia.
• Niedozwolone jest flambirowanie (przygotowanie potraw skropionych alkoholem i ich zapalenie) pod okapem z powodu niebczpieczeństwa pożaru. Wznoszący się płomich może zapalić tłuszcz nagromaczony w filtrze tłuszczowym.
• Smażenie frytek lub prace kuchenne z użyciem olejów i tłuszczów pod okapem mogą być wykonywane tylko pod stałym nadzorem z powodu niebezpieczeństwa pożaru. W przypadku oleju już używanego rośnie ryzyko powstania samozapłonu.
• Inne prace z otwartym ogniem są niedozwolane. Mogą, one wywołać pożer i uszkodzić elementy okapu. Wyjątek stanowi właściwe użytkowanie kuchenki gazowej.
• Przy trybie pracy okapu z wyciegiem i eksploatacji ogrzewania zależnego od komina (np.: piece kałlowe, piece kominowc, kominki) nałoży zatroszczyć się o wystarczający dopływ świczego powietrza do pomieszczenia. W każdym z tych przypadków nałoży zasięgnąć informacji w administracji budynku i uprawnionego kominiarza.

Wskazania bezpieczeństwa przy konserwacji i czyszczeniu:

• Podczas wszystkich prac konsorwacyjnych i czyszczeniu okapu, należy wyjąć wtyczkę z sieci lub wyłączyć odpowiedni bezpiecznik w domowej instalacji elektrycznej.
• Okapu nie wolno czyścić parowymi urządzeniami czyszczacymi.
• Jeżeli dojdzie do zaniedbania prac konserwacyjnych i czyszczenia, istnieje niebezpieczeństwo pożaru wskutek zapalenia się nawarstwionego tłuszczu.
• Naprawy mogą być przeprowadzane tylko przez autoryzowanego specjalistę. W przypadku samowolnej ingerencji wygasają wszystkie roszczenia z tytułu rękojmi i gwarancji.

Zakupione urządzenie przeznaczone jest wyłącznie do użytkowania tylko w warunkach gospodarstwa domowego, producent i dystrybutor nie ponoszą żadnej odpowiedzialności w przypadku zastosowania sprzętu do innych celów.

Obsługa okapu

Obsługa okapu odbywa się tylko za pomocą pilota zdałnego storowania. Okap wyposażony jest w czujnik podczerwicni pilota a także podświetlane wskaźniki stopnia pracy silnika (I, II, III, IV bieg)

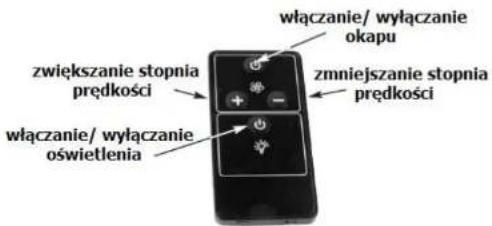

Pilot zdalnego sterowania:

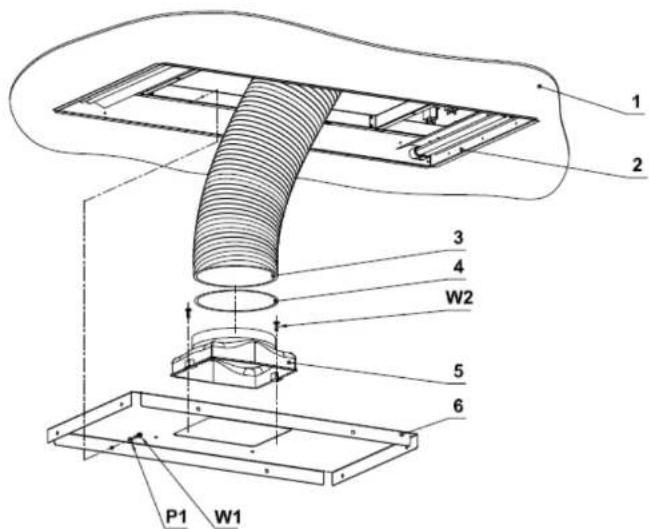

Montaż rury odprowadzającej (wentylator sufitowy z oddalonym blokiem silnika)

1. Suflt podwieszany karton-gips

2. Korpus okapu zamontowany / podwieszony do sufltu

3.Rura spiro ∅150

4.Opaska zaclskowa 140-160mm

5.Redukcja przyłączeniowa

6.Wkładka turblny

W1. Wkręt M5x10 (8szt.)

W2. Blachowket ∅3,9x13 (2szt.)

P1. Podkładka zębata ∅5,2 (8szt.)

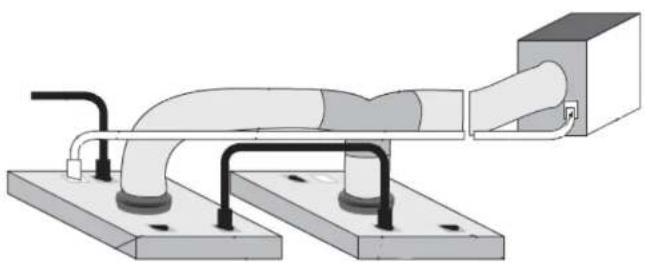

Sposoby montażu okapu:

Model ten może być zainstalowany na różne sposoby:

Silnik odprowadzający opary może zostać zamontowany wyłotem w góre lub bok. Według ponizszych rysunków:

Okap może także zostać zamontowany w sposób jak pokazano na rysunku ponizej czyli z silnikiem umieszczonym np. na poddaszu lub strychu. W zestawie znajduje się przewód zasilający o długości 8m. Można zamontować również 2 okapy obok siebie. Wówczas łączymy je razem jak na ponizszym rysunku.

Konserwacja i czyszczenie

Uwaga: Przed wszystkimi pracami konserwacyjnymi i czyszczeniem należy wyjąć wtyczkę z sieci, względnie wyłączyć lub odkręcić bezpiecznik w domowej instalacji elektrycznej.

Okresy międzykonserwacyjne

Regularna konserwacja jest bezwarunkowo wymagana, aby zapewnić sprawność urządzenia na drugi czas. Kledy metalowy filtr tłuszczowy jest zakłany cząstęczkami tłuszczu i brudu, funkcionowanie urządzenia jest mocno utrudnione. Wewnętrz okapu i w systeme wentylacyjnym moze dojće do niepotreżnego nagromadzenia się tłuszczu, za z hiegiem czasu może prowadzuć do podwyżscznego ryzyka porans. Wartość domagany tylko przyżecie pracy z wichtigreznym oblegiem powletrza) nie nadeje się anló de prena ani do regorenczji. Dlatogo filtr z aktywnym weğlcım musti wyc wymieniany w regularnych odstepach czasu. Filtr. weglowcy nie znajduje się w zestawie z okapem, jest dostarczany opcjonalnie.

- Okres między czyszczeniem metalowego filtra tłuszczowego:

co 2-3 tygodnie (odpowiednio do częstotliwości użytkowania) lub co 20 godzin pracy urządzenia

- Okres między wymianą filtra z aktywnym węglem:

co 3-6 miesięcy (odpowiednia do częstotliwości użytkowania)

Aby tłuszce nie osadzały się na ścianach i meblach kuchennych, okresy między konserwacją i czyszczeniem powinny być przestrzegane. Jeśli metalowy filtr przy trybie z wewnętrznym obiegiem powietrza nie jest regularnie czyszczony, to szybciej swoje właściwoło traci filtr węglowy. Zwiększa się także zagrozenie pozarowe gdyż może dojść do zapalenia się tłuszczu zgromadzonego na filtrach.

Czyszczenie okapu

• Wyjąć wtyczkę z sieci, względnie wyłączyć bezpiecznik w domowej instalacji elektrycznej!
• Okapu nie wolno czyścić urządzeniem parowymi
• Niewłaściwe czyszczenie powierzchni ze stall nicrdzewnej prowadzi do zmłany koloru i uszkodzeń powierzchni!

- Nieregularnie czyszczony okap może spowodować udrąte gwarancji,

Powierzchnie zewnętrzne okapu mogą być czyszczone miękka ściereczką ze środkiem do pielęgnacji stali nierdzewnej BERNER, służy on czyszczenia, pielęgnacji i konserwacji okapów i innych elementów wykonanych ze stall szlachetnych (Inoxu), zarówno tych matowych, jak i polerowanych (z polyskiem) równologie do struktury szilu stall szlachetne!

Z jego pomocą jednym ruchom z łatwość i bez pozostaniawnia smug można usunąć pył, brud, tłuszcz i odciski palców. Wyczyszczone powkrzchnie znacznie dłużej pozostałja późnój czysto i byszczacco. Utrzymują się drugo warstwa ochronna odporna jest na działanie wody i zapobiega ponownemu przywieranlu zamiczyszczeń. Środek BERNER posłada przeżroczysta, prynna konsystencje oraz ma działanie autestatyczne. Agrosywno środki czyszczące, jak np. płyn octowy, proszek do szorowania, granulat śeliomy, ci f istre przedmioty uszkadają powlokę okspu.

- wiejecie metalowego filtra

Po otwarciu osłony wyjąć filtry przedwłuszczowe poprzez naciśnie listwy uchwytu lekko do tylu i wyciągnąć filtr ukośnie w dół. Listwa uchwytu posiada zabezpieczenie na wypadek odwrótnego założenia filtra możemy także nacisnąć np. za pomocą długopisu.

- czyszczenie metalowego filtra tłuszczowego

• Namoczyć metalowy filtr w cieplej wodzie z plynem do mycie naczyń, czyścić miękka szcrotką, a następnie spluść letnią woda. Ewentualnie powtórzyć proces czyszczenia.
• Filtry metalowo mogą być czyszczonele także w zmywarkach przy normalnym programie i temperaturzo nie wyższej niż 55 °C.

Wskazówka

Przy czyszczeniu metalowego filtra przeciw-tłuszczowego zwracać uwagę na to, aby słatka nie została uszkodzona. Częste mycie i stosowanie agresywnych środków czyszczących może spowodować odbarwienia. Nie mają one wpływu na funkcjonowanie filtra i nie stanowią podstawy do reklamacji!

Po czyszczeniu osuszony filtr metalowy wstawić do ramy okapu najpierw tylną krawędzla. Podniść filtr do góry, na krótko przycisnać listwę uchwytu i umieścić filtr w ostatecznym położeniu.

Wymiana filtra z węglem aktywnym

Typ filtra KSC 300 (tylko w trybie pochłaniacza z wewnętrznym obiegiem powietrza).

• Wyjąć wtyczkę z sieci względnie wyłączyć bezpiecznik w domowej instalacji elektrycznej!
• Filtr węglowy jest widoczny i dostępny po usunięclu filtrów metalowych (Rys.4a).
• Aby wyjac filtr węglowy, należy wcisnąć dwa klipsy mocujące znajdujące się w ramie filtra, wówczas filtr opada lekko w dół i może zostać wyjęty (Rys.4b)
• Wstawlając nowy filtr węglowy, należy zwracać uwagę na to, aby występy mocujące na filtrze węglowym były skierowane zgodnie do odpowiednich klipsów mocujących w ramie filtra (odpowiednio z lewej, lub prawej strony urządzenia).
• Najpierw umieścić filtr w ramie od lewej strony, przytrzymać w celu zabezpieczenia przed wypadnięciem a następnie podnięść przednią krawędź filtrą do góry, umieścić w ramie do zapieścia klipsów mocujących.

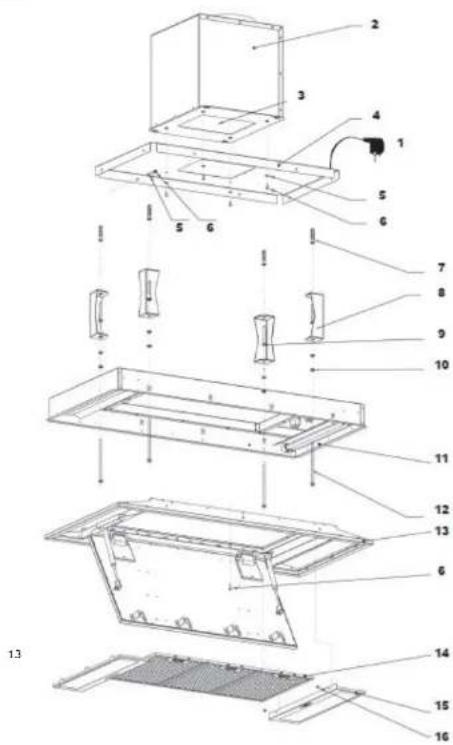

Zestawienie dostarczonych części

1 - Kabel z wtyczka
2 - Blok silnika
3 - Wlot zasysanego powietrza
4 - Rama pomocnicza
5 - Otwory montażowe bloku silnika
6 - Wkręty M5x10
7 - Kolki ∅ 10 x 62
§ - Uchwyt mocujacy
9 - 8 x 50 pręt gwintowany
10 - Nakrętka M8 i podkładki
11 - Obudowa wentylatora
sufitowego
12 - Pręt gwintowany M8 x 170
13 - Panel okapu
14 - Filtry aluminiowe
15 - Oświetlenie
16 - Wkret 0 3,9 x 9,5

Wskazówki dla poprawnej instalacji okapu

Przy montażu okapu w trybie wyciągu należy przestrzegać następujących wskazówek:

• W pomieszczeniach, gdzie będzie zainstalowany okap wielkość otworu dołotowego powinna być, co najmniej tak duża jak wielkość wyciągu powietrza, aby nie powstawało podciśnienie i aby okap funkcjonował prawidłowo.
• Waźne: w mieszkaniach, gdzie eksplatuje się urządzenia z otwartym płomieniem (np.: pierce na paliwa stałe i dekle, kominki, termy itp.) z zasedy musi być zapewniony wystarczający dopływ świeżego powietrza. Najciepcji odbywa się to poprzez wentylacyjny kanał wyclagowy i dolotowy lub okionko uchylne. Instalacja okapu przed uruchomiciem musi być sprawdzona i zaaprobowana przez uprawnionego specjaliste.
• Z reguły, dla zapewnienia właściowej wentylacji pomieszczeń, w których eksploatawane są inne urządzenia na paliwa stałe lub ciekle, dopyów święszwa powietrzej powinien być trzykrotnie większy od wylotu. Trebea przy tym wrząć pod uwagę całkowiąta zdolność wentylacji mieszkania (objętość pomieszczenia, szczelność okien itp.) Konlocznych Informacji o przygotowaniach technicznych dotyczących wentylacji naliczy zaslegnać u uprawnłonego specjalisty.
• Okapu nie wolno w zadnym przypadku przylająceć do będących w eksploatacji kominów dymowych lub gazowych innych urządzeń (bojler, kociot, piec itp.). Nie wolno także używać kanalów, które siestą do napowietrzania i przewietrzania pomieszczeń z paleniskami.
• Przy podłączeniu do nieczynnych kominów dymowych lub gazowych trzeba uzyskać zgodę uprawnionego kominiarza.

Zawsze należy stosować się do obowiązujących, krajowych przepisów budowlanych!

Ważne informacje

Z powodów bezpieczeństwa odstęp między dołą krawędzią okapu i płytą kuchenki elektrycznej musi wynosić co najmniej 45 cm a przy kuchenkach gazowych co najmniej 65 cm. Przed podłączeniem do sieci elektrycznej należy sprawdzić, czy podane napięce na tablicze znamionowej jest zgodne z istniejącym miejscowym napięciem sieci. Tablicze znamionowa znajduje się wewnątrz okapu i będzie wydczna po zȩdrzy postalowych filtrów.
- Przy tryble pracy z wycłąglem, system wentylacyjny musi mieć średnice, co najmnicj 120 mm. Aby zapownić optymalną wydajność wentylacji i niski szum pracy zaleca się średnice rur 150 mm.
- Przy układaniu kanału wyciągu trzeba wziąć pod uwagę, co następuje:
- wybierać krotkie, prosto odcinki wyciagu,
- używać możliwe jak najmniej kolanek rurowych,
- nie układać rur pod ostrymi kątami, lecz w łagodne łuki,
- przewody wyciągu i rury o średnicy mniejszej niż 3 120 mm są niezdatne do użytku.
- Przy wierceniu wymaganych otworów pod dyble trzeba zatroszczyć się o to, aby podłoże było stabilne oraz aby nie uszkodzić istniejących instalacji.
- Maksymalna masa przedmiotów umieszczanych na okapie lub powieszonych na nim nie może przekraczać 2 kilogramów!

wysokość A
Płyty elektryczne 45 - 200 cm
Płyty gazowe 65 - 200 cm

Wymiana lampy ledowej

- Wyjąć wtyczkę z sieci względnie wyłączyć bezpiecznik w domowej instalacji elektrycznej! - Nie patrzeć bezpośrednio na bardzo jasne światło.

Zarówki ledowe można nabyć w sklepach specjalistycznych. Przy zakupie należy zwrócić uwagę na to, by dopuszczalna moc lampy [W] i podane napięcie [V] były zgodne z danymi na używanej lampie.

Wyjąć wtyczkę z sieci lub wyłączyć bezpiecznik w domowej instalacji elektrycznej!

Otworzyć osłongę filtrów aluminiowych (Rys.1) Ockręcić 2 śruby mocujące oprawę oświetlicniową (Rys.2) Zdjąć oprawę oświetlenia (Rys.3) Przesuń ostrożnie zarówkę w kierunku 1 pokazanym na (Rys. 4) Wymjų zarówkę w sposób pokazany na (Rys.5)

Jak radzić sobie z problemami w eksploatacji?

Okap w ogóle nie funkcjonuje:

• Czy bezpiecznik w domowej instalacji nie został przypadkiem wyłączony?
  Sprawdzić dopływ prądu względnie bezpiecznik główny,
• Czy wskutek przepięcia nie został przepalony bezpiecznik topikowy elektroniki sterującej?
  Sprawdzić stan bezpiecznika, patrz Rys. 6.
• Czy wskutek wysokiej temperatury wyłączyl się bezpiecznik termiczny silnika?
  Wyłączyć urządzenie, odczekać około 20 - 30 min. aż bezpiecznik termiczny osiągnię właściwa temperature
  I ponownie włączyć okap.
• Czy wtyczka jest włączona do sieci?
• Wyjąć wtyczkę sleclową, aby skasować elektronikę sterującą do stanu wyjściowego. Odczekać ok. 15 – 20 sekund, po czym ponownie wetknąć wtyczkę do gniażdka. Alternatywnie można także wyłączyć odpowiedni bezpiecznik na wyżej podany czas, a następnie znów włączyć.

Wydajność jest niewystarczająca / podwyższony szum eksploatacyjny:

• Czy przekrój przewodu wentylacyjnego jest wystarczający (min. 120 mm), czy nie ma zbyt dużo załamań i kątów ostrych?
• Czy przypadkiem w kanale wentylacyjnym nie zakleszczyła się klepa ciągu powrotnego (jeśli taka jest zamontowana)?
• Jeżeli kanal wentylacyjny zaopatrzony jest w kratkę wahadiowa, usunać ja.
  • Czy filtry metalowie są czyste?
• Filtr z węglem aktywnym nie powłnien być starszy niż 6 miesięcy (tylko przy trybie z zamkniętym obiegiem powietrza).
• Czy llość powietrza odbieranego z kuchni jest równoważona przez wystarczający dopływ świleżego powietrza (aby nie powstało podciśnienie)?

Jeżeli wydajność wciąż nie jest zadawalająca, należy zwrócić się o pomoc do naszego serwisu.

Przyłącze elektryczne

• Okapy dostarczane są razem z przewodem elektrycznym
  i wtyczką. Może być ona podłączona do każdego, zainstałowanego zgodnie z przepisami i zabezpieczonego gniazda z użiomioniem (230 V / 50 Hz prąd zmiorny).
• Jeśli zastosowane gniazdo po montazu okapu nie jest swobodnie dostępne, to używany obwód prądowy musi mieć możliwość odłączenia w celu przeprowadzenia prac konserwacyjnych.
• Urządzenie odpowłada I klasie ochrony przeciwporażenlowej.
• Jeśli zaistnieje taka potrzeba można odciąć wtyczkę i przewody wpiąć bezpośrednio do kostki.

Tryb pracy z wyciągiem lub z wewnętrznym obiegiem powietrza

Przy trybie z wyciągiem powietrza, opary zostają wyprowadzone do atmosfery kanałem wentylacyjnym przez system wyciągu.

Przy trybie z obiegiem powietrz opary zostają uwolnione od resztek tłuszczu oraz zapachów i ponownie wydmuchiwane do kuchni. Aby zapachy były pochlaniane przez okap, należy obowiązkowo zastosować filtr z wieglem aktywnym. Ten tryb pracy stosowany jest tylko wtedy, kiedy nie ma możliwości wyprowadzenia wyciągu na zcotnątrz.

Użycie filtra węglowego zmniejsza wydajność okapu o ok. 25-30 % zwiększając przy tym jego głośność. Okap dostarczany jest z zakładu bez zamontowanego filtra węglowego, tzn. jest przewidziany dla trybu pracy z wyciąglem powietrza. Filtr węglowy można nabyć w naszej sieci sprzedaży.
