WDP-03C8 - Dzwonki Eura - Bezpłatna instrukcja obsługi

Typ produktu	Dzwonek bezprzewodowy
Model	WDP-03C8
Marka	Eura
Zasięg	Do 100 m na zewnątrz
Liczba dzwonków	1 (odbiornik)
Liczba przycisków	1 (nadajnik)
Zasilanie odbiornika	Bateria (3x AAA) lub sieciowe (zasilacz 5V)
Zasilanie nadajnika	Bateria (1x 23A 12V)
Wymiary odbiornika	10 x 7 x 3 cm
Wymiary nadajnika	5 x 3 x 1.5 cm
Waga odbiornika	150 g
Waga nadajnika	40 g
Materiał obudowy	Plastik ABS
Stopień ochrony (IP)	IP44 (nadajnik)
Liczba melodii	36 dźwięków
Regulacja głośności	Tak, płynna
Wskaźnik LED	Tak, przy naciśnięciu przycisku
Zakres temperatur	-10°C do 50°C
Montaż	Nadajnik na ścianę, odbiornik na biurko/wtyczka
Kolor	Biały
W zestawie	1 odbiornik, 1 nadajnik, instrukcja obsługi

Często zadawane pytania - WDP-03C8 Eura

Jak zainstalować dzwonek Eura WDP-03C8?

Instalacja jest prosta: przymocuj nadajnik (przycisk) na zewnątrz za pomocą wkrętów lub taśmy dwustronnej. Odbiornik podłącz do gniazdka lub włóż baterie. Dzwonek jest gotowy do pracy.

Jaki jest zasięg dzwonka Eura WDP-03C8?

Zasięg na otwartej przestrzeni wynosi do 100 metrów. Grube ściany mogą go zmniejszyć.

Czy dzwonek jest wodoszczelny?

Nadajnik (przycisk) ma stopień ochrony IP44, co oznacza, że jest odporny na bryzgi wody i kurz. Odbiornik należy trzymać w suchym miejscu.

Jak zmienić melodię?

Krótko naciśnij przycisk na odbiorniku, aby przełączyć melodię. Dostępnych jest 36 różnych dźwięków.

Jakie baterie są potrzebne?

Nadajnik wymaga jednej baterii 23A 12V. Odbiornik może być zasilany bateriami AAA (3 sztuki) lub zasilaczem 5V (brak w zestawie).

Czy mogę dodać więcej przycisków?

Nie, ten model obsługuje tylko jeden nadajnik. Możesz zakupić dodatkowy odbiornik, ale nie więcej przycisków.

Jak wyregulować głośność?

Użyj pokrętła regulacji głośności z boku odbiornika. Możesz ustawić dźwięk od cichego do głośnego.

Co zrobić, jeśli dzwonek nie działa?

Sprawdź baterie w nadajniku i odbiorniku. Upewnij się, że nie ma przeszkód między urządzeniami. Spróbuj przytrzymać przycisk dłużej.

Czy dzwonek ma podświetlenie?

Tak, po naciśnięciu przycisku nadajnika zapala się diody LED na odbiorniku, aby poinformować o sygnale.

Jak wyczyścić dzwonek?

Użyj miękkiej, suchej szmatki. Nie używaj środków chemicznych ani wody. Nadajnik można delikatnie przetrzeć wilgotną ściereczką.

INSTRUKCJA OBSŁUGI WDP-03C8 Eura

Aby sparować nadajnik z odbiornikiem należy postępować według wskazówek podanych poniżej.

W przeciągu 5 sekund od włożenia baterii do nadajnika i odbiornika należy nacisnąć i przytrzymać przez ok. 5s przycisk nadajnika. Czerwona dioda LED powinna się zaświecić, a z głośnika powinien wydobyć się sygnał akustyczny.

Aby zweryfikować, czy proces przebiegt poprawnie należy nacisnąć przycisk nadajnika - odbiornik powinien uaktywnić melodię.

Aby rozkodować zestaw należy ponownie wykonać powyższą czynność.

Instalacja

DZWONEK (odbiornik):

W celu zamontowania dzwonka należy:

1. W wybranym miejscu zamocować kołek rozporowy wraz z wkrętem o średnicy max ∅8mm.
2. Z tyłu obudowy dzwonka zdjąć osłone i umieścić trzy sprawne baterie LR6 1,5V zgodnie z oznaczeniem "+" -" (patrz rys. 2).
3. Założyć właściwie osłone baterii, a następnie zawiesić dzwonek na kołku, wykorzystując otwór w tylnej ścianie dzwonka (patrz rys. 2).

UWAGA

Istnieje możliwość zasilania odbiornika za pomocą zasilacza DC 5V/1A (nie będącego na wyposażeniu zestawu). Należy pamiętać o wyjęciu baterii z odbiornika przed podłączeniem zasilacza.

PRZYCISK (nadajnik):

W celu zamontowania przycisku należy:
1. W wybranym miejscu umieścić dwa kołki rozporowe przeznaczone do zamocowania tylnej ściany przycisku (patrz rys. 4).
2. Zdjąć pokrywę tylnej ściany przycisku umieszczając i delikatnie przekręcając śrubokręt w szczelinie (uważając, by nie uszkodzić płytki znajdującej się wewnątrz).
3. Włożyć sprawną baterię CR2032 (3V) (patrz rys. 4).
4. Sprawdzić działanie przycisku - po naciśnięciu zaświeci się czerwona dioda umieszczona na froncie przycisku (patrz rys. 3).
5. W razie potrzeby zmienić melodię gongu za pomocą specjalnego przycisku (rys. 4).
6. Zamocować przycisk na zatrzasku tylnej ściany.

UWAGA

Alternatywnym sposobem montażu przycisku jest użycie taśmy samoprzylepnej na płaskiej, gładkiej, oczyszczonej powierzchni.

UWAGA

Przycisk nie jest hermetyczny! W razie montażu przycisku w miejscu nie zabezpieczonym przed opadami atmosferycznymi, wskazane jest zastosowanie dodatkowej osłony nad nim, która uniemożliwi przedostanie się wody do jego wnętrza.

UWAGA

W specyfikacji podano maksymalny zasięg pracy urządzenia w terenie otwartym. Rzeczywista wartość uzależniona jest od warunków otoczenia. Przed instalacją należy przetestować urządzenie w wybranym miejscu aby zweryfikować, czy praca urządzenia nie jest zakłócana (np. przez obecność ścian i stropów, sąsiedztwo innych urządzeń elektronicznych, grzejników, metali, etc.).

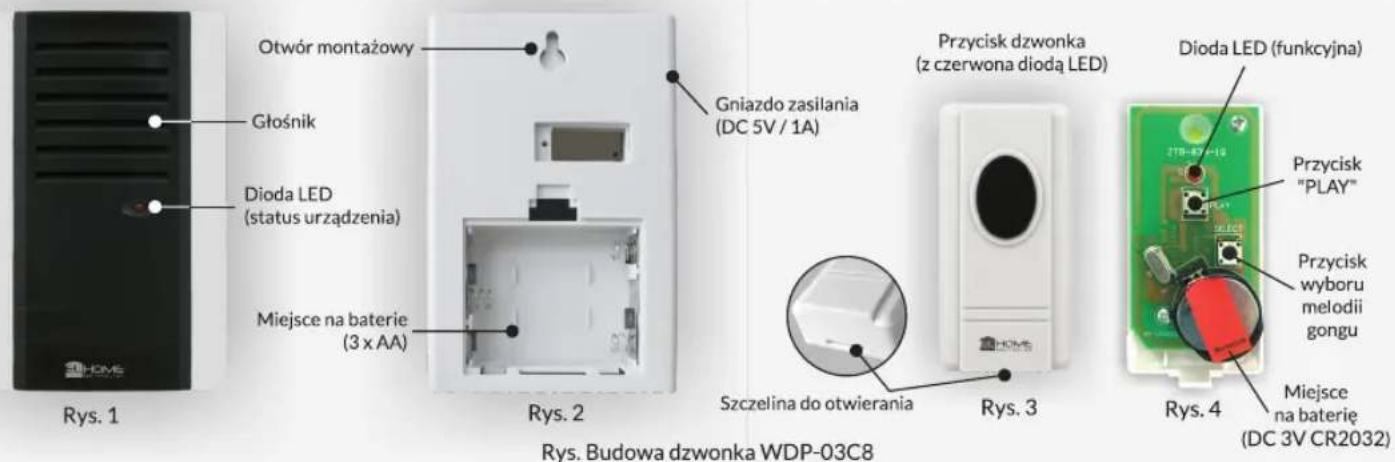

Otwór montażowy Głośnik Dioda LED (status urządzenia) Miejsce na baterie (3 x AA) Rys. 1 Rys. 2 Gniazdo zasilania (DC 5V / 1A) Przycisk dzwonka (z czerwona diodą LED) Szczelina do otwierania Rys. 3 Dioda LED (funkcyjna) Przycisk "PLAY" Przycisk wyboru melodii gongu Rys. 4 Miejsce na baterię (DC 3V CR2032) Rys. Budowa dwonka WDP-03C8

Produkt objęty jest 24 miesięczną gwarancją liczoną od daty zakupu towaru. Gwarancja jest ważna wyłącznie z oryginalnym dokumentem zakupy (paragon, faktura, itp.). Szczegółowe warunki gwarancji dostępne są na stronie www.elhome.eu

DZWONEK BEZPRZEWODOWY

CHARAKTERYSTYKA URZĄDZENIA:

• 32 melodie do wyboru
- wybór dźwięku za pomocą przycisku wewnątrz nadajnika
- dzwonek może być wykorzystany jako pager lub alarm osobisty
- łatwość obsługi i montażu
- nie wymaga połączenia kablowego
- zasięg działania max. do 80 m w terenie otwartym
- transmisja radiowa nie zakłócająca pracy innych urządzeń
- zasilanie bateryjne - dzwonka i przycisku
- zastosowana w urządzeniu technologia cyfrowa znacznie wydłuża żywotność baterii
- sygnalizacja optyczna dzwonienia (przycisk i odbiornik)
- nowoczesne wzornictwo
- niskie zużycie energii

Możliwość rozbudowy

Zasieg pracy

Bez- przewodowy

Zasilanie bateryjne

Możliwość wyboru melodii

Sygnalizacja optyczna

Sygnalizacja akustyczna

PRZYKŁADOWE MOŻLIWOŚCI ROZBUDOWY ZESTAWU

Dzięki zastosowaniu specjalnego systemu kodowania nadajnika i odbiornika, istnieje możliwość rozbudowy zestawu o kolejne elementy, nie zakłócając przy okazji innych produktów tej samej marki, które mogą znaleźć się w pobliżu. Zgodność kodów dzwonka i przycisku umożliwia rozbudowę i dowolną aranżację zestawu.

W celu rozbudowy zestawu, każdy nowy element należy zakodować zgodnie z czynnościami opisanymi w punkcie „Kodowanie zestawu”.

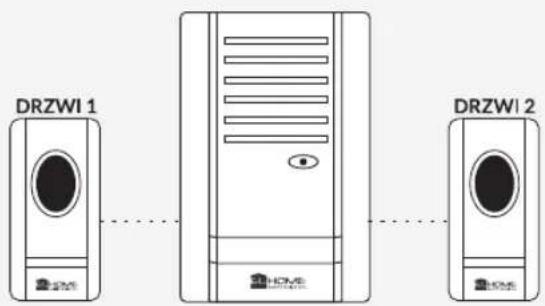

Przykład 1 (dwa przyciski obsługujące jeden dzwonek)

DRZWI 1 DRZWI 2

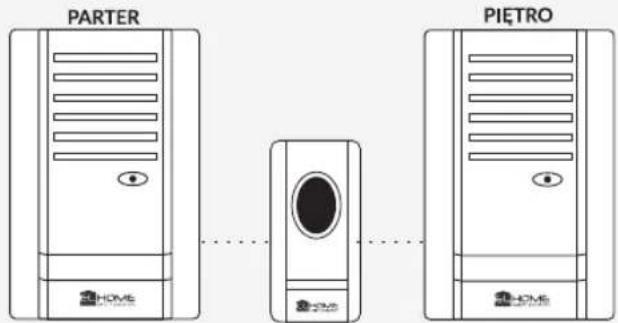

Przykład 2 (dwa dzwonki obsługiwane przez jeden przycisk)

PARTER PIĘTRO

W skład zestawu wchodzą: dzwonek (odbiornik) i przycisk (nadajnik)

Dane techniczne	Dzwonek	Przycisk
Zasilanie	DC 4.5V (3 x LR6)	DC 3V (CR2032)
Transmisja	radiowa
Częstotliwość	433.92 MHz
Zasięg działania	max. do 80m
Max. poziom dźwięku generowanego przez dzwonek	ok. 80 dB	-
Temperaturowy zakres pracy	-20°C ... + 40°C	-20°C ... + 40°C
Stopień ochrony obudowy	IP20	IP44

Zużyte urządzenie elektryczne lub elektroniczne nie może być składowane (wyrzuczone) wraz z innymi odpadami pochodzącymi z gospodarstw domowych. Аby unikać szkodltiłwego wpływu na środowisko naturalne i zórówle ludzi, zużyte urządzenie należy składować w miejscach do tego przernacznych. W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego składowania zużytego produktu należy zwrócić się do organu władz lokazhnych lub firmy zajmującej się recyklingiem odpadów - Dż.ur nr 180 poz 1495 zd.n.29.07.2005.

ElektroEko

Informacje na temat miejsc zbierania zużytego sprzętu elektrycznego i elektronicznego znaleźć można na stronie organizacji odzysku http://www.elektrooko.pl nr rej. GIOS: E0011703W

Niniejszym "EURA-TECH" Sp. z o.o. oświadcza, że dzwonek bezprzewodowy jest zgodny z zasadniczymi wymaganiami oraz innymi postanowieniami dyrektywy 1999/5/WE. Kopię deklaracji zgodności udostępniono na stronie internetowej: http://www.eura-tech.eu
