INSTRUKCJA OBSŁUGI PR20M Lider
INSTRUKCJA ORYGINALNA PL
Lider.

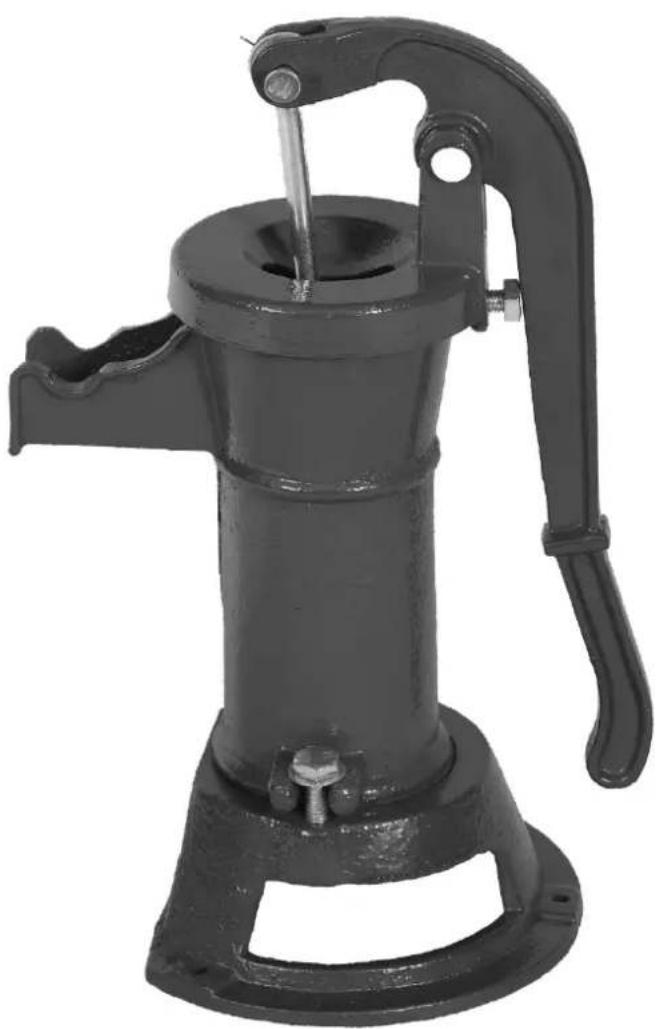

Ręczna pompa wahadłowa Lider PR20M
1. Przeznaczenie:
Ta ręczna pompa wahadłowa jest przystosowana wyłącznie do pompowania na wody gruntowej i deszczowej (np. z cysterny ze studni lub beczki na deszczówkę).
Ręczna pompa wahadłowa nie może być wykorzystywana do pozyskiwania wody pitnej.
Tą pompą nigdy nie można pompować środków chemicznych, żrących lub łatwopalnych cieczy, a także substancji ściernych.
Tą pompą nie są można pompować wody z zawartością żadnych stałych ciał obcych.
Żwir, piasek lub podobny materiał może uszkodzić pompę.
Przed pierwszym użyciem należy włać około 1 litra wody przez otwór w pokrywie pompy, aby uruchomić pompę. Jeśli pompa nie będzie używana przez dłuższy czas, może zaistnieć konieczność uzupełnienia wody
2. Symbole i ich znaczenie:
W niniejszej instrukcji zastosowano następujące symbole:

Przeczytaj uważnie wskazówki dotyczące prawidłowego działania i ustawień.
Przeczytaj dokładnie instrukcję przed zamontowaniem urządzenia.
Przechowuj instrukcję obsługi w suchym, bezpiecznym miejscu.

Aby zapobiec wypadkom, ręczną pompę wahadłową można montować wyłącznie
na odpornym na przechylanie, twardym podłożu, np. na podłożu z płyt kamiennych lub na podstawie betonowej.
W tym celu należy zastosować odpowiednie do podłoża wkręty i kołki.
3. Dane techniczne:
Model: lider PR20M
Maksymalna wysokość zasysania: 8m
Przepływ: 20l/min
Waga: 6,4 kg
4. Konstrukcja pompy:
Konstrukcja pompy składa się z żeliwnego korpusu pompy z pokrywą, rączki do pompowania wody, tłoka z zaworem, zaworu zwrotnego, oraz drążka tłoka.
Wykonując wahadłowe ruchy w dół i górę podnosi się stup wody do poziomu wylewki.
Cofanie wody uniemożliwia zawór zwrotny. Pompa nie wytwarza ciśnienia i nie przemieszcza wody na odległość.

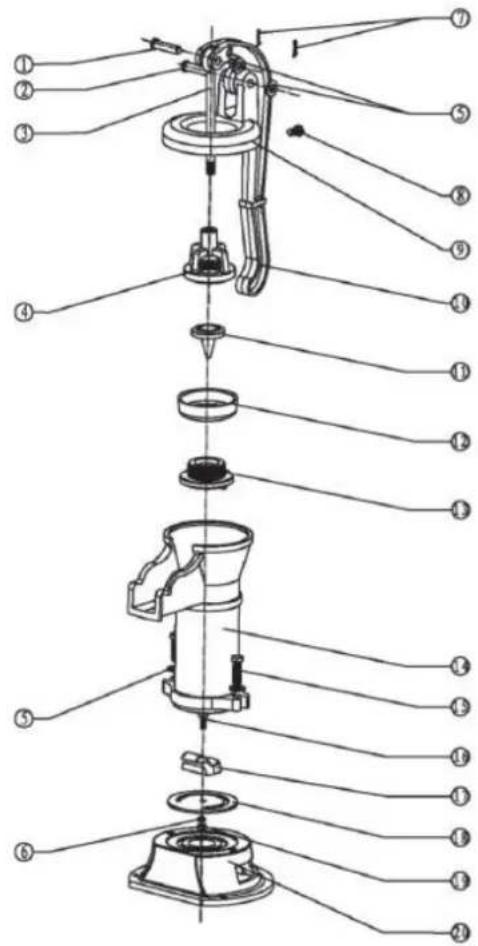

5. Rysunek produktu i lista części zamiennych:
1 Bolec
2 Bolec
3 Drażek podnoszacy
4 Klatka zaworu tłoka
5 Podkładka płaska
6 Podkładka płaska
7 Zawleczka
8 Śruba z ibem sześciokatnym
9 Pokrywa górna
10 Raczka
11 Tlok
12 Cylndryczna uszczelka skórzana tłoka
13 Uchwyt skórzanej uszczelki tłoka
14 Korpus pompy
15 Śruba z ibem sześciokatnym
16 Śruba z ibem sześciokatnym
17 Obciażnik
18 Podkładka skórzana zaworu
19 Nakretka sześciokatna
20 Kołnierz
21 Pokrywa górna
22 Raczka do pompowania
23 Boiec
24 Bolec

W celu ochrony pompy przed mrozem należy zdemontować zawór pompy z tłoczyskiem i z zamontowanym tłokiem oraz zawór zwrotny i przechowywać go w miejscu chronionym przed mrozem. Korpus pompy może pozostać na zewnątrz, należy go jednak przykryć.
Regularne czyszczenie pompy należy przeprowadzać w zależności od stopnia zanieczyszczenia wody.
