SHLS121W - Włącznik MaxCom - Bezpłatna instrukcja obsługi

Typ produktu	Włącznik światła
Model	SHLS121W
Marka	MaxCom
Wymiary	86 x 86 x 40 mm
Waga	ok. 100 g
Materiał	Tworzywo sztuczne, bezhalogenowe
Kolor	Biały
Napięcie znamionowe	230 V ~ 50 Hz
Prąd znamionowy	10 A
Maksymalna moc	2300 W (dla obciążenia rezystancyjnego)
Stopień ochrony	IP20
Klasa ochronności	II
Zakres temperatury pracy	-20°C do +40°C
Certyfikaty	CE, zgodność z normą PN-EN 60669
Gwarancja	2 lata
Sposób montażu	Podtynkowy (puszka ø60 mm)
Funkcje	Włączanie/wyłączanie, podświetlenie (opcjonalnie)
Podświetlenie	Brak (możliwość montażu neonówki)
Zaciski	Śrubowe, do przewodów 1,5-2,5 mm²
Części wymienne	Pokrętło, płytka stykowa
Naprawialność	Możliwa wymiana modułu stykowego
Informacje ogólne	Przeznaczony do użytku wewnętrznego, nie do obciążeń indukcyjnych

Często zadawane pytania - SHLS121W MaxCom

Jak zainstalować włącznik MaxCom SHLS121W?

Przed montażem należy odłączyć zasilanie. Włącznik montuje się w puszce podtynkowej o średnicy 60 mm. Podłączyć przewody do zacisków śrubowych zgodnie ze schematem (L – faza, N – neutralny). Po podłączeniu zamocować ramkę i włączyć zasilanie.

Czy włącznik ma podświetlenie?

Standardowo włącznik nie jest wyposażony w podświetlenie, ale można zamontować neonówkę w odpowiednim gnieździe. Należy pamiętać o zachowaniu polaryzacji.

Jaka jest maksymalna moc obciążenia?

Maksymalna moc wynosi 2300 W dla obciążeń rezystancyjnych (np. żarówki). Dla obciążeń indukcyjnych (silniki) zaleca się stosowanie włącznika z obciążeniem do 1000 VA.

Czy włącznik nadaje się do użytku na zewnątrz?

Nie, włącznik ma stopień ochrony IP20, co oznacza brak odporności na wilgoć. Przeznaczony jest wyłącznie do pomieszczeń suchych.

Jak czyścić włącznik?

Do czyszczenia używaj suchej lub lekko wilgotnej szmatki. Nie stosuj agresywnych detergentów ani wody, aby uniknąć uszkodzenia izolacji.

Czy mogę podłączyć włącznik do ściemniacza?

Nie, ten włącznik jest przeznaczony wyłącznie do pracy on/off. Nie współpracuje ze ściemniaczami, może ulec uszkodzeniu.

Jaki jest dopuszczalny przekrój przewodu?

Zalecany przekrój przewodów to 1,5 mm² do 2,5 mm². Zaciski śrubowe zapewniają pewne połączenie.

Co zrobić, gdy włącznik iskrzy?

Iskrzenie może świadczyć o zużyciu styków. Należy odłączyć zasilanie, zdemontować włącznik i sprawdzić styki. W razie potrzeby wymienić moduł stykowy.

Czy włącznik można wymienić samodzielnie?

Tak, jeśli masz podstawową wiedzę elektryczną. Pamiętaj o odłączeniu zasilania przed demontażem. W razie wątpliwości skontaktuj się z elektrykiem.

Jak uzyskać pomoc techniczną?

Skontaktuj się z infolinią MaxCom lub odwiedź stronę producenta. Przygotuj numer modelu SHLS121W i opis usterki.

INSTRUKCJA OBSŁUGI SHLS121W MaxCom

Inteligentny włącznik światła Întrerupător de perete WIFI Smart Touch SHLS121W

Instrukcja obsługi / Manual de utilizare

Uwaga! Działa wyłącznie z sieciami WiFi 2,4GHz / Dispozitivul acceptă numai 2.4G WI-FI

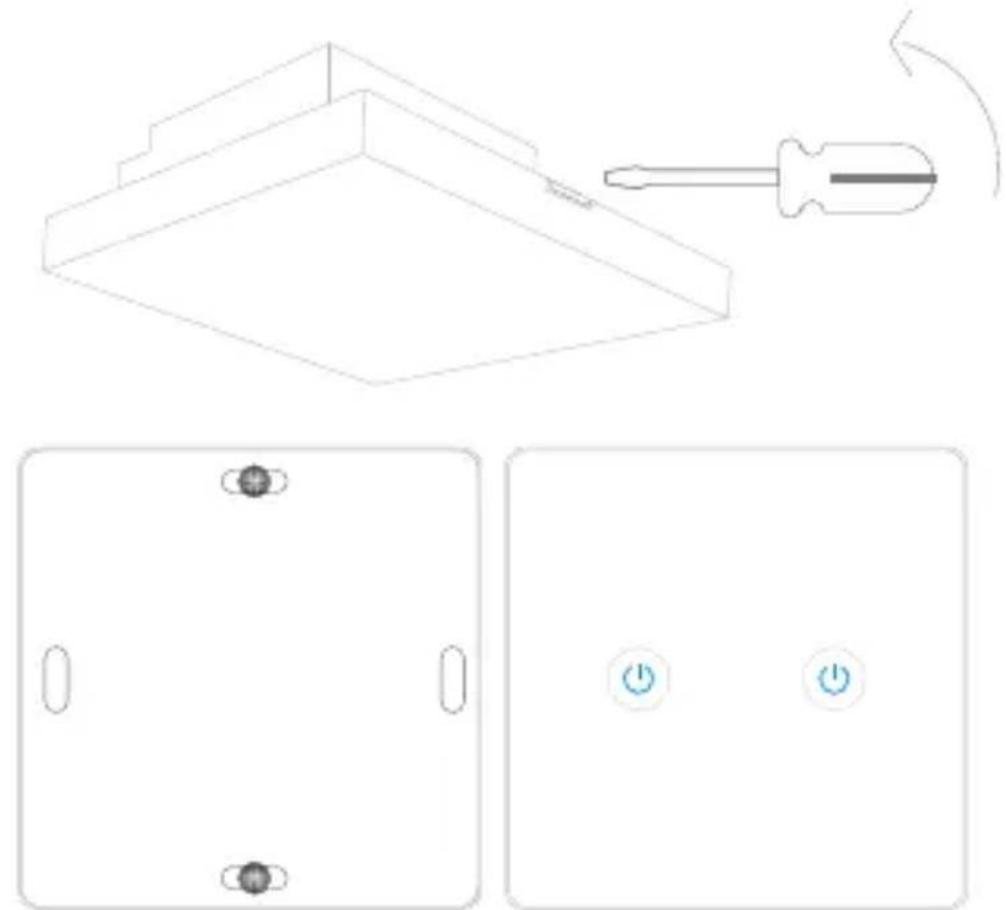

1. Zainstaluj urządzenie:

Delikatnie otwórz panel za pomocą płaskiego wkrętaka

Przed instalacją upewnij się że w przewody nie są pod napięciem, wyłącz odpowiedni bezpiecznik instalacji domowej.

PL-02

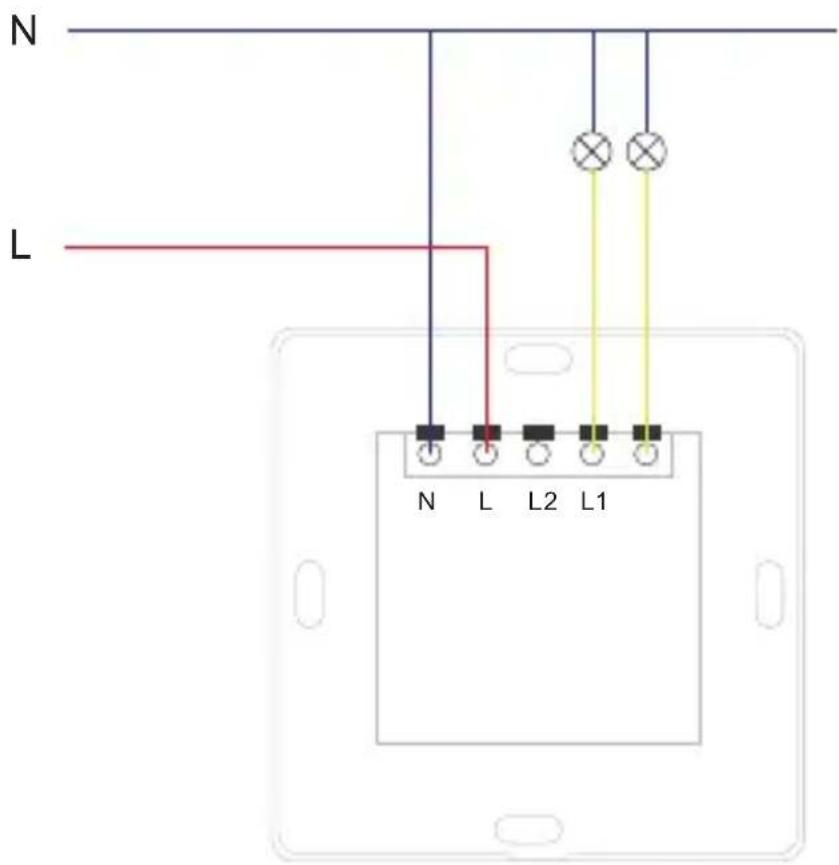

Schemat połączenia:

• N - przewód neutralny (wymagany)
• L - przewód zasilający wejście
• L1 - przewóz zasilający wyjście

PL-03

Opis wskaźnika świetlnego:

WiFi - podświetlenie zielone

Włączone światło - podświetlenie niebieskie

Wyłączone światło - podświetlenie czerwone

PL-04

2. Pobierz i zainstaluj darmową aplikację Maxcom Home powered by Tuya

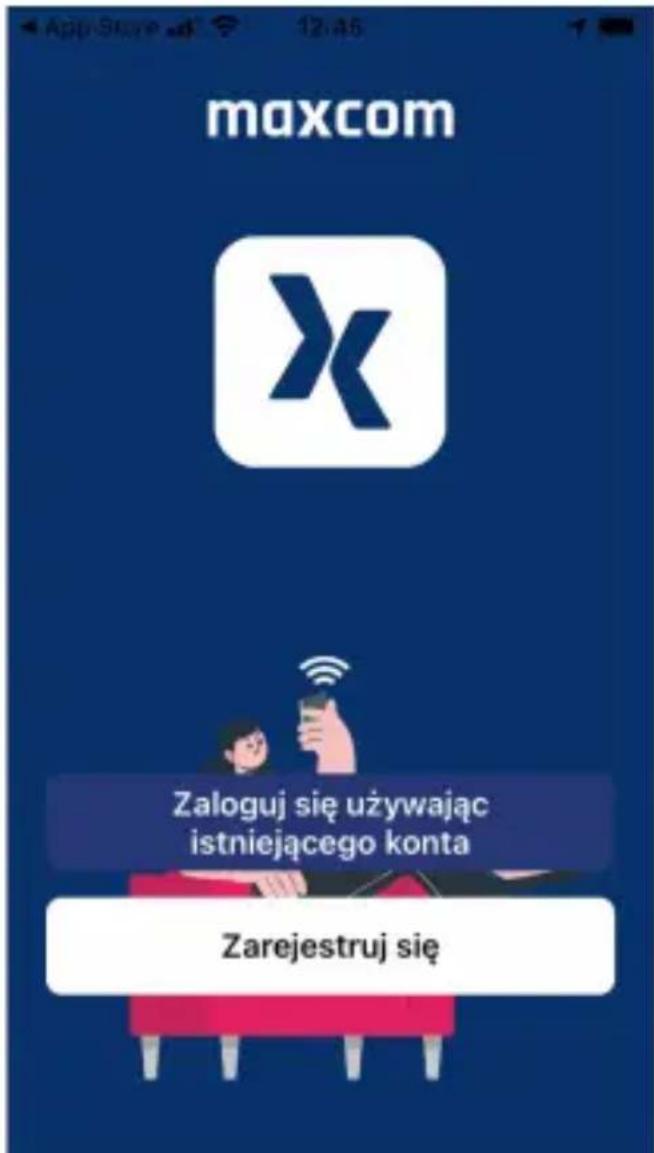

3. Stwórz konto użytkownika

podając wybraną lokalizację oraz email lub numer telefonu aby pozyskać kod weryfikacyjny.

PL-06

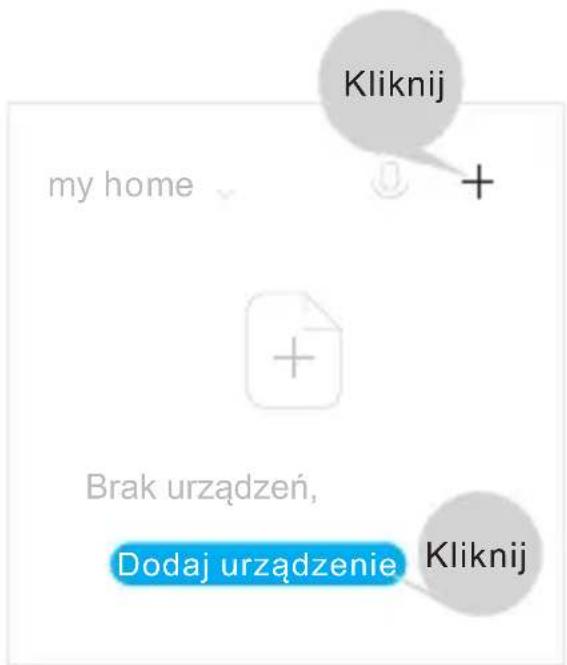

4. Dodaj nowe urządzenie

• kliknij "+" w prawym górnym rogu

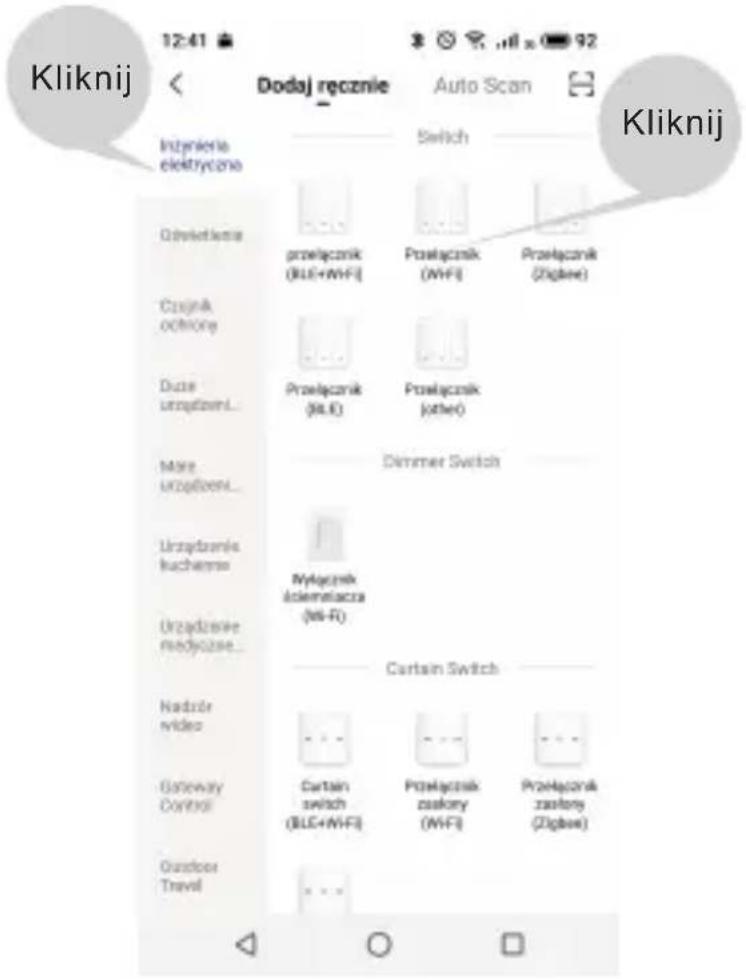

• wybierz urządzenie z listy po lewej

(Inżynieria elektryczna>Przełącznik WiFi)

- wybierz swoją sieć 2,4GHz i wprowadź hasło

PL-07

5. Dodawanie nowego urządzenia

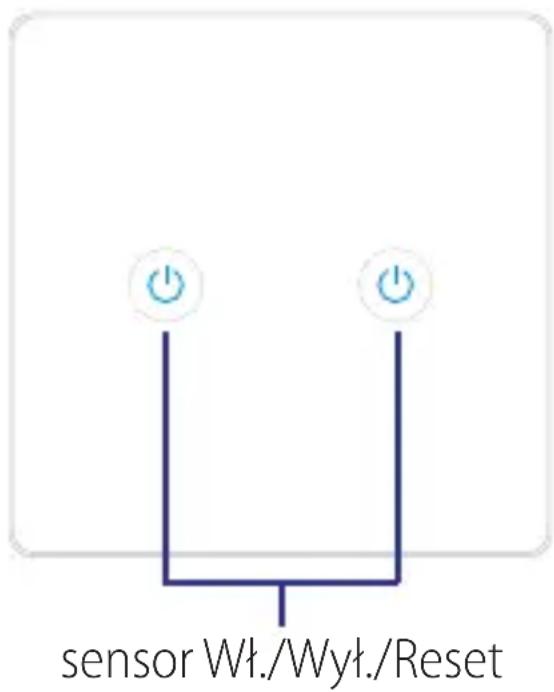

Zresetuj urządzenie przytrzymując sensor wł/wył przez 5 sekund, aż podświetlenie sensora zacznie migać.

- potwierdź w aplikacji

-zaczekaj aż aplikacja zakończy skan w poszukiwaniu nowego urządzenia

-gdy pojawi się komunikat "Dodano pomyślnie" kliknij "zakończono" w prawym górnym rogu.

Potwierdź że wskaźnik miga

PL-08

Teraz możesz sterować urządzeniem przez aplikację: Na dole ekranu są cztery ikony:

-zasilania

-Timer (ustawienia czasu: odliczanie [Countdown], harmonogram pracy jako urządzenie smart [Schedule], harmonogram pracy wł/wył z podziałem na dni i godziny pracy [Circulate], losowe włączenia i wyłączenia w podanych dniach i zakresie godzin [Random])

Uwaga!

Funkcjonalność aplikacji oraz urządzenia może zmieniać się wraz z pojawiającymi się aktualizacjami oprogramowania.

PL-09

Parametry

Model: SHLS121W

Napięcie robocze: AC 100-240 V

Prąd maksymalny: 10 A

Częstotliwość prądu roboczego: 50-60 Hz

Temperatura pracy: 0 - 50 °C

Częstotliwość sieci WiFi: 2,4 GHz *

Maksymalne obciążenie: 600W/punkt/point

EIRP**: 17,73dBm

* nie działa z siecią 5GHz

** Maksymalna moc częstotliwości radiowej emitowanej

w zakresie 2402-2480MHz

GWARANCJA

- Producent gwarantuje, że produkt jest wolny od wad materiałowych i wykonawczych do normalnego stosowania w okresie 24 miesięcy od daty zakupu.

W przypadku stwierdzenia wady lub wystąpienia usterkiskontaktuj się ze sprzedawcą lub autoryzowanym dystrybutorem. Do składanej reklamacji należy dołączyć potwierdzenie zakupu produktu. Gwarant nieodpłatnie naprawi lub wymieni produkty nie spełniające parametrów określonych w Gwarancji w rozsądnym terminie.

• Niniejsza Gwarancja dotyczy tylko pierwszego nabywcy i nie podlega przeniesieniom. Swoim zasięgiem obejmuje terytorium Rzeczypospolitej Polskiej.
• Gwarancja nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z przepisów o rękojmi za wady rzeczy sprzedanej
• Wsparcie techniczne i gwarancyjne dostępne jest na www.maxcom.pl

- Normalnego zużycia, w tym baterii (akumulatorów) chyba, że uszkodzenie powstało w wyniku wad materiałowych lub wad wykonania

PL-11

• Uszkodzeń mechanicznych, termicznych, chemicznych i wywołanych nimi wadami.
• Wad wynikających z niewłaściwego użytkowania niezgodnego z przeznaczeniem i instrukcją obsługi; dokonywania nieautoryzowanych zmian; użytkowania lub przechowywania w sposób niezgodny z technicznymi specyfikacjami produktu; niewłaściwej konserwacji; stosowania elementów innych niż dostarczone lub stosowania wszelkich elementów nieprzeznaczonych do stosowania z produktem; prac technicznych wykonanych przez nieautoryzowany personel.

Powyższe odnosi się do zasad obowiązywania gwarancji na towary konsumpcyjne wynikających z Dyrektywy 1999/44/KE.

SKRÓCONA DEKLARACJA ZGODNOŚCI

MAXCOM SA niniejszym oświadcza, że typ urządzenia radiowego jest zgodny z dyrektywą 2014/53/UE, dyrektywą 2011/65/UE (RoHS). Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: www.maxcom.pl/pl/content/23-deklaracje

PL-12

WAGA: TEGO SPRZĘTU NIE WOLNO WYRZUCAĆ RAZ Z ODPADAMI KOMUNALNYMI!

Produkt należy wykorzystać poprzez elektywne zbieranie w przygotowanych do tego punktach. Właściwe obchodzenie się ze zuży tym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia konsekwencji szkodliwych dla zdrowia ludzkiego i środowiska wynikających z obecności niebezpiecznych elementów, a także niewłaściwego przechowywania i przetwarzania takiego sprzętu.

PL-13

Włączone światło - Lumină albastră

Wyłączone światło - Lumină roşie

RO-03

lub zaloguj się przy pomocy istniejącego konta

RO-05

RO-07
