SHLS121W - Comutator MaxCom - Manual de utilizare gratuit

Tip produs	Întrerupător de lumină
Model	SHLS121W
Marcă	MaxCom
Dimensiuni	86 x 86 x 40 mm
Greutate	aprox. 100 g
Material	Material plastic, fără halogeni
Culoare	Alb
Tensiune nominală	230 V ~ 50 Hz
Curent nominal	10 A
Putere maximă	2300 W (pentru sarcină rezistivă)
Grad de protecție	IP20
Clasă de protecție	II
Interval temperatură de funcționare	-20°C până la +40°C
Certificate	CE, conformitate cu standardul PN-EN 60669
Garanție	2 ani
Metodă de montare	Încastrat (cutie ø60 mm)
Funcții	Pornire/oprire, iluminare (opțional)
Iluminare	Fără (posibilitate montare neon)
Borne	Cu șurub, pentru conductori 1,5-2,5 mm²
Piese de schimb	Mâner, placă de contact
Reparabilitate	Posibilă înlocuirea modulului de contact
Informații generale	Destinat utilizării interioare, nu pentru sarcini inductive

Întrebări frecvente - SHLS121W MaxCom

Cum se instalează întrerupătorul MaxCom SHLS121W?

Înainte de montare, deconectați alimentarea. Întrerupătorul se montează într-o cutie încastrată cu diametrul de 60 mm. Conectați conductorii la bornele cu șurub conform schemei (L – fază, N – neutru). După conectare, fixați rama și porniți alimentarea.

Are întrerupătorul iluminare?

Standard, întrerupătorul nu este echipat cu iluminare, dar se poate monta un neon în locașul corespunzător. Trebuie să respectați polaritatea.

Care este puterea maximă a sarcinii?

Puterea maximă este de 2300 W pentru sarcini rezistive (de ex. becuri). Pentru sarcini inductive (motoare), se recomandă utilizarea întrerupătorului cu o sarcină de până la 1000 VA.

Se potrivește întrerupătorul pentru utilizare în exterior?

Nu, întrerupătorul are gradul de protecție IP20, ceea ce înseamnă că nu este rezistent la umiditate. Este destinat exclusiv încăperilor uscate.

Cum se curăță întrerupătorul?

Pentru curățare, utilizați o cârpă uscată sau ușor umedă. Nu folosiți detergenți agresivi sau apă pentru a evita deteriorarea izolației.

Pot conecta întrerupătorul la un dimmer?

Nu, acest întrerupător este destinat exclusiv funcționării pornit/oprit. Nu funcționează cu dimmere, se poate deteriora.

Care este secțiunea admisibilă a conductorului?

Secțiunea recomandată a conductorilor este de 1,5 mm² până la 2,5 mm². Bornele cu șurub asigură o conexiune sigură.

Ce fac dacă întrerupătorul scânteiază?

Scânteia poate indica uzura contactelor. Trebuie deconectată alimentarea, demontat întrerupătorul și verificate contactele. Dacă este necesar, înlocuiți modulul de contact.

Pot înlocui întrerupătorul singur?

Da, dacă aveți cunoștințe electrice de bază. Nu uitați să deconectați alimentarea înainte de demontare. În caz de îndoială, contactați un electrician.

Cum obțin asistență tehnică?

Contactați linia de asistență MaxCom sau vizitați site-ul producătorului. Pregătiți numărul modelului SHLS121W și o descriere a defecțiunii.

MANUAL DE UTILIZARE SHLS121W MaxCom

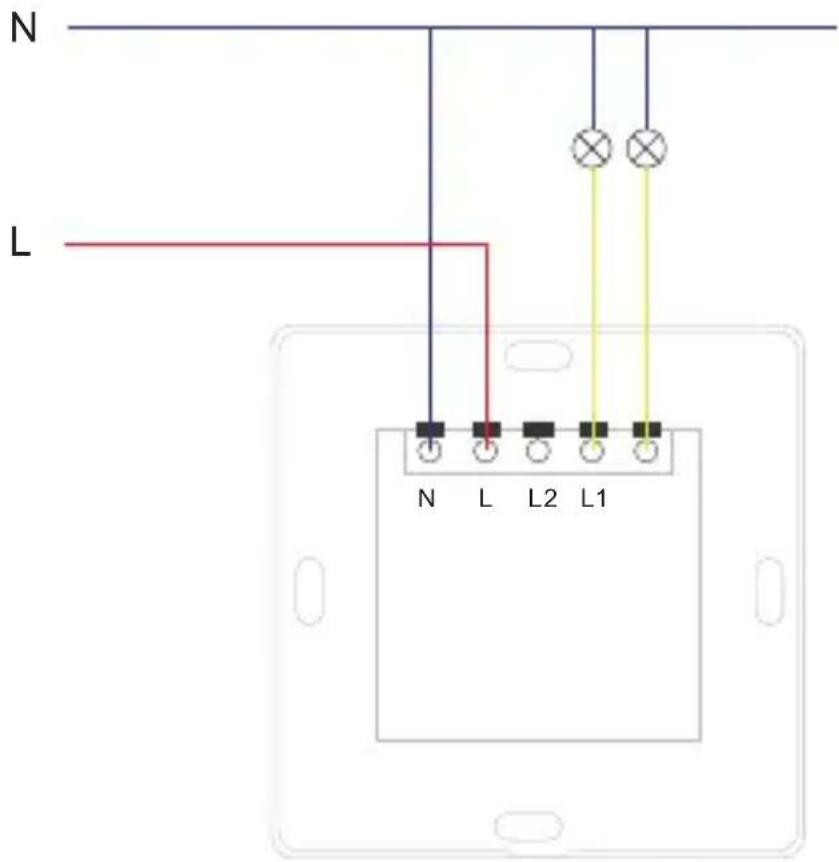

Conexiune cablu de alimentare:

2. Descărcați și instalați aplicația Maxcom Home powered by Tuya

*Aplicația este gratuită

*Scanați codul QR sau IOS/Android/Google Play Store

3. Înregistrați contul

* Faceti clic pe înregistrare
* Alegeti Locatie
* Completați numărul de telefon sau e-mailul pentru un cod de verificare

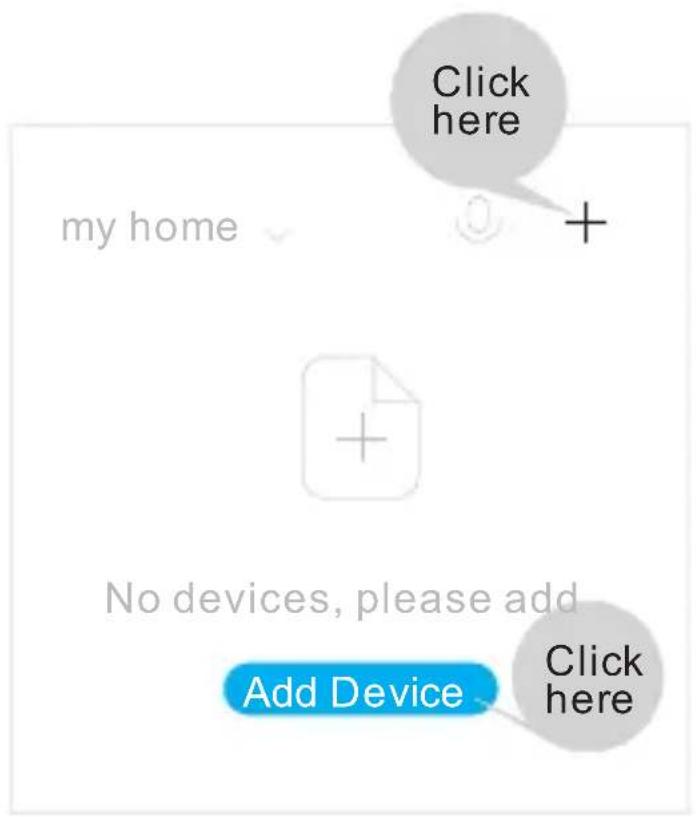

4. Adăugați un dispozitiv nou

* Faceți clic pe Adăugare dispozitiv
* Alegeți Dispozitiv și faceți clic pe Comutare

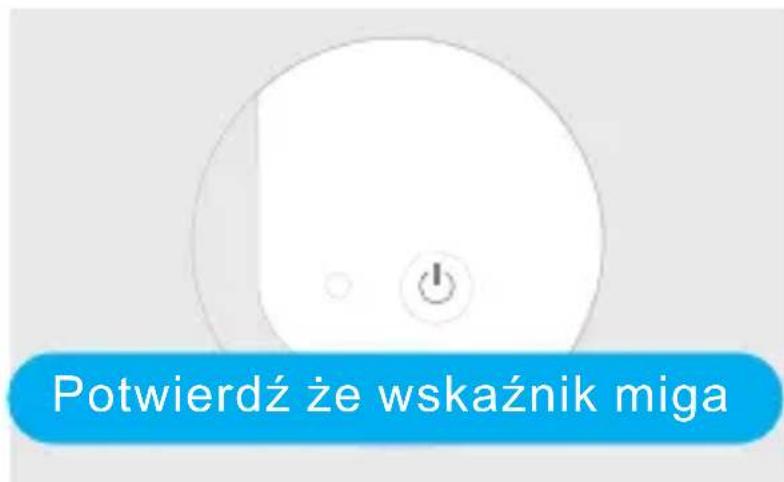

* Porniți dispozitivul și confirmați indicatorul luminos clipește rapid

* Metoda de resetare: apăsați și mențineți apăsat orice buton ON/OFF timp de 5 secunde sau continuu Porniți și opriți de 3 ori până când indicatorul luminos se stinge.

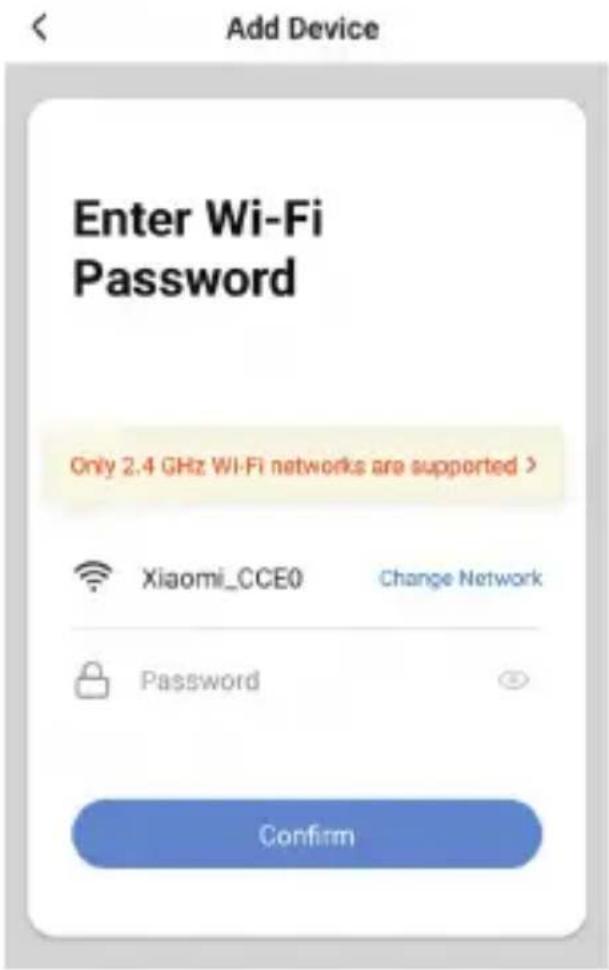

6. Conexiune dispozitiv WI-FI

* Introduceți parola WI-FI
* Sunt acceptate doar rețelele WI-FI de 2,4 Ghz

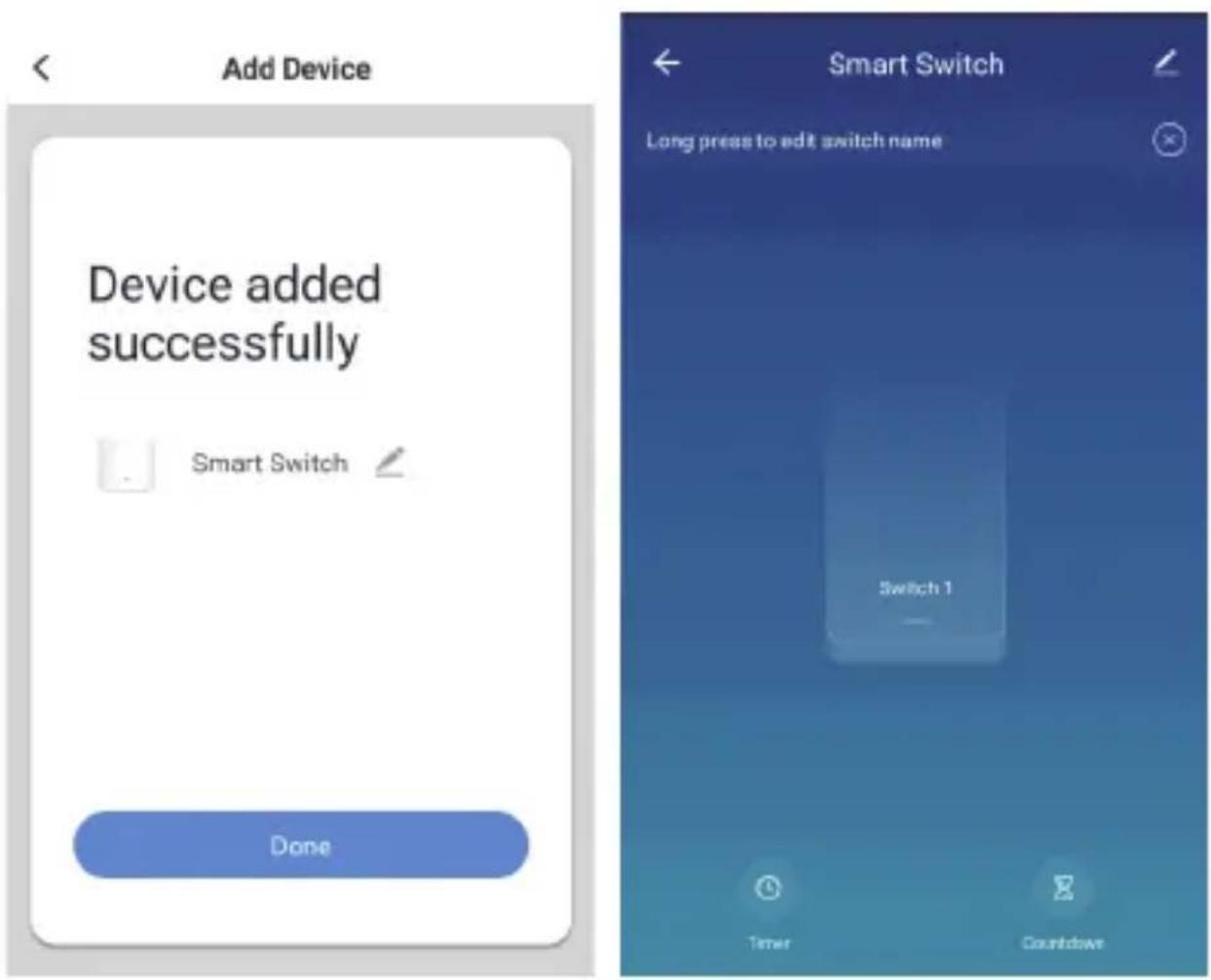

7. Conexiune dispozitiv WI-FI finalizată

* vă puteți controla dispozitivul prin telefon acum

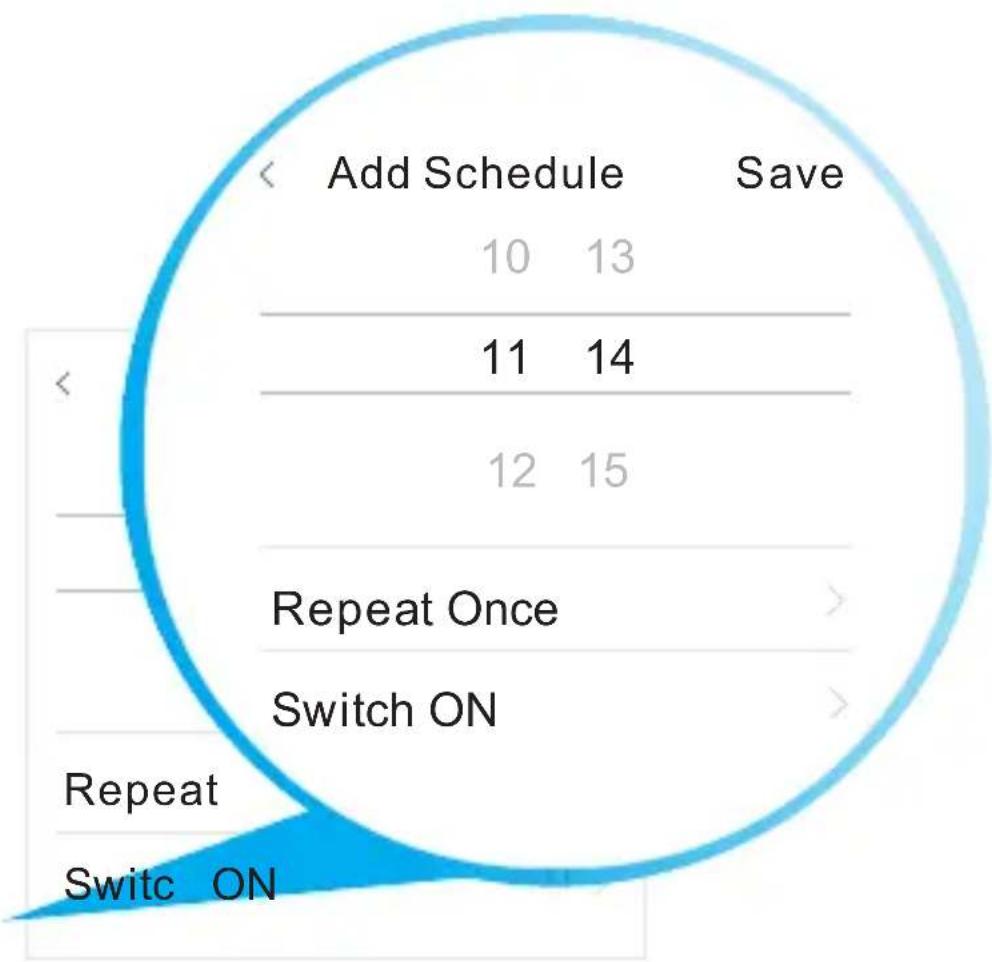

8. Despre temporizator și numărătoare inversă și program

* Puteți PORNI/OPRI automat dispozitivul în orice moment prin cronometru și numărătoare inversă și Programare *Puteți programa toate dispozitivele

RO-10

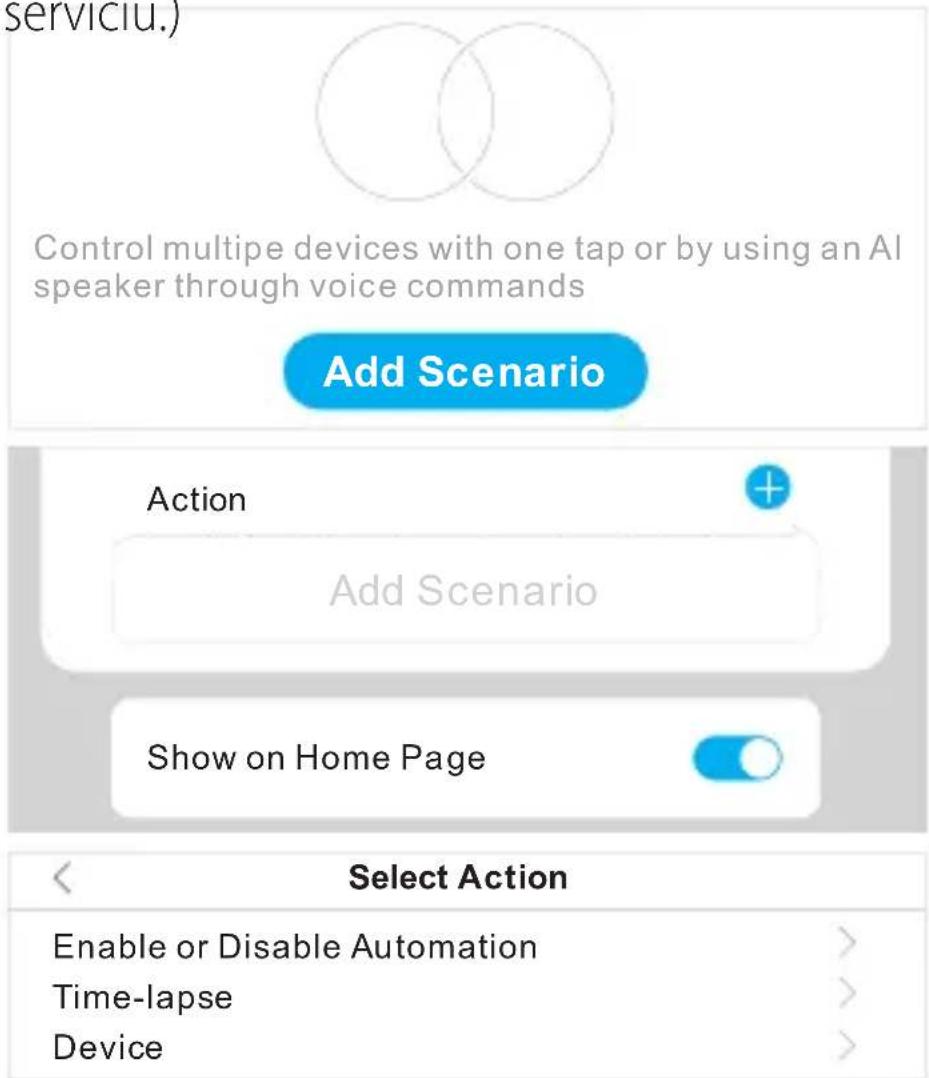

9. Despre scenariu și automatizare în Smart

* Cu setările scenei, puteți controla mai multe dispositive simultan. (de exemplu, cu un singur clic pentru a porni televizorul, aerul condiționat, luminile din living și draperiile când ajungeți acasă de la serviciu.)

* Cu setările de automatizare, puteți automatiza activitatea dispozitivelor dvs. în funcție de vreme, temperatură, valori PM, și altele

1. Despre mine→Managementul familiei→casa mea→Membrii familiei - Adaugă membru (intra in contul smartlife)

* Aici puteți controla dispozitivul împreună cu familia.

1. Despre comenzile vocale Al Speaker

* Amazon Alexa

Eu→Mai multe servicii →Alexa→Conectați-vă la Alexa→

*Asistent Google

Eu→Mai multe servicii→Google Assistant→

*IFTITT

Eu→Mai multe servicii →IFTTT

RO-13

Producent i Dystrybutor / Producator si Distribuitor

MAXCOM S.A.

ul. Towarowa 23a

43-100 Tychy, POLAND

tel.[phone]

fax. [phone]

www.maxcom.pl

e-mail: office@maxcom,pl

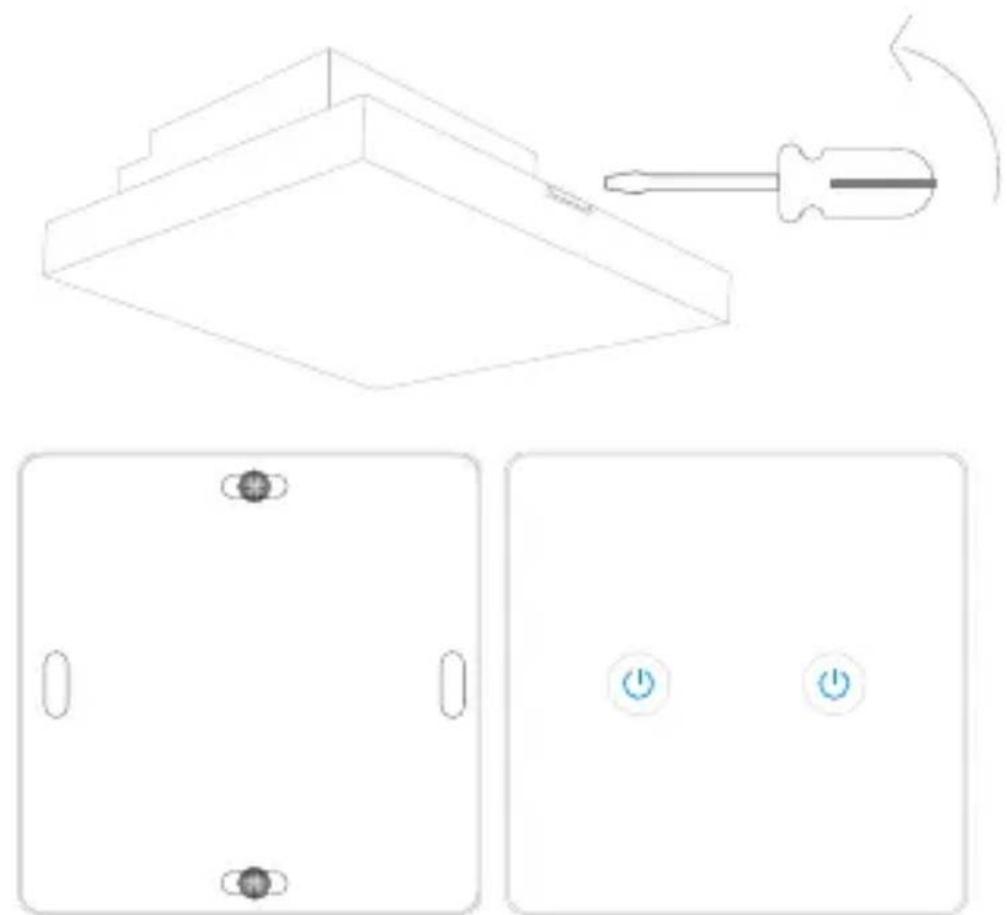

1. Instalați dispozitivul:

Deschideți panoul de comutare

Conectați firele, înșurubați şuruburile, acoperiți panoul.

RO-01
