SF4002BRC - Wentylator domowy HB - Bezpłatna instrukcja obsługi

Typ produktu	Wentylator domowy
Model	SF4002BRC
Marka	HB
Wysokość	120 cm
Szerokość	30 cm
Głębokość	30 cm
Waga	4 kg
Zasilanie	220-240 V, 50/60 Hz
Moc	45 W
Prędkości wentylatora	3
Oscylacja	Tak
Pilot zdalnego sterowania	Tak
Timer	Tak, do 7 godzin
Poziom hałasu	45 dB
Bezpieczeństwo	Siatka ochronna, stabilna podstawa
Czyszczenie	Przetrzeć wilgotną szmatką
Części zamienne	Dostępne u producenta
Gwarancja	2 lata

Często zadawane pytania - SF4002BRC HB

Jak złożyć wentylator SF4002BRC?

Złóż podstawę, następnie przymocuj kolumnę do podstawy za pomocą dołączonych śrub. Na koniec zamocuj głowicę wentylatora na kolumnie.

Pilot zdalnego sterowania nie działa. Co robić?

Sprawdź baterie w pilocie. Upewnij się, że nie ma przeszkód między pilotem a wentylatorem. Jeśli problem persists, zresetuj wentylator wyłączając go na 10 sekund.

Jak wyczyścić wentylator?

Wyłącz wentylator i odłącz go od zasilania. Przetrzyj obudowę wilgotną szmatką. Nie używaj agresywnych środków czyszczących.

Dlaczego wentylator hałasuje?

Upewnij się, że wentylator stoi na równej powierzchni. Sprawdź, czy łopatki nie są wygięte. Jeśli hałas jest nadmierny, skontaktuj się z serwisem.

Czy wentylator ma funkcję oscylacji?

Tak, wentylator wyposażony jest w oscylację poziomą. Można ją włączyć lub wyłączyć przyciskiem na panelu lub pilocie.

Jak ustawić timer?

Naciśnij przycisk timera na panelu lub pilocie, aby ustawić żądany czas od 1 do 7 godzin. Wentylator wyłączy się automatycznie po upływie ustawionego czasu.

Czy wentylator można używać na zewnątrz?

Nie, wentylator jest przeznaczony wyłącznie do użytku wewnątrz pomieszczeń. Narażenie na wilgoć może spowodować uszkodzenie.

Jakie są wymiary wentylatora?

Wysokość: 120 cm, szerokość: 30 cm, głębokość: 30 cm.

Czy wentylator posiada gwarancję?

Tak, wentylator objęty jest 2-letnią gwarancją producenta. Zachowaj paragon jako dowód zakupu.

Gdzie mogę znaleźć instrukcję obsługi?

Instrukcję obsługi można pobrać w formacie PDF ze strony notice-facile.com lub znaleźć w pudełku produktu.

INSTRUKCJA OBSŁUGI SF4002BRC HB

	Opis wykonanych czynności, wykaz wymienionych części podpis technika pieczątka serwisu	Data zgłoszenia
		Data naprawy

AirCoolic

Kupując wentylator marki HB, wybrali Państwo jedno z najlepszych tego typu urządzeń dostępnych obecnie na rynku. Prawidłowo używany i konserwowany wentylator zapewni Państwu wiele lat satysfakcjonującego działania.

Przepisy bezpieczeństwa:

Przed rozpoczęciem użytkowania wentylatora, należy dokładnie zapoznać się z niniejszą instrukcją obsługi i bezwzględnie jej przestrzegać. Instrukcję obsługi wraz z dowodem zakupu należy przechowywać w łatwo dostępnym miejscu.

- Należy upewnić się, że napięcie w sieci jest takie samo jak wskazane na urządzeniu.

- W celu uniknięcia pożaru, względnie wstrząsu elektrycznego należy podłączyć urządzenie bezpośrednio do gniazdka elektrycznego całkowicie wsuwając do niego wtyczkę. Nie należy używać kabla przedłużającego.

- Zawsze należy wyłącać urządzenie ze źródła prądu, jeżeli w danej chwili nie jest używane bądź następuje zamiana akcesoriów lub czyszczenie urządzenia. Aby wyłączyć urządzenie z sieci, należy wyciągnąć wtyczkę z gniazda. W ŻADNYM WYPADKU nie należy ciągnąć za przewód.

- Niniejszy sprzęt nie jest przeznaczony do użytkowania przez osoby (w tym dzieci) o ograniczonej zdolności fizycznej, czuciowej lub psychicznej, osoby nie mające doświadczenia lub znajomości sprzętu, chyba, że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przekazaną przez osoby odpowiadające za ich bezpieczeństwo. Należy zwrócić uwagę, aby dzieci nie bawiły się serzetem.

- Urządzenie przeznaczone jest wyłącznie do użytku przez osoby dorosłe i powinno znajdować się poza zasięgiem dzieci.

- Nie wolno zostawiać urządzenia podłączonego do źródła zasilania bez nadzoru ze względu na możliwość powstania pożaru.

- W celu zapewnienia właściwego działania urządzenia należy upewnić się, czy zostało ono umieszczone na twardej, równej oraz suchej powierzchni.

- Przed użyciem należy sprawdzić, czy urządzenie nie jest uszkodzone, należy zwrócić szczególną uwagę na przewód zasilający. Jeżeli jakakolwiek część jest uszkodzona, NIE WOLNO korzystać z urządzenia.

- NIE WOLNO włącać urządzenia, gdy w pobliżu znajdują się wybuchowe i/lub łatwopalne opary.

- Nie należy wystawiać urządzenia na działanie promieni słonecznych, gorących powierzchni, wilgoci, ostrych krawędzi i tym podobnych.

- Nie stawiać wentylatora w pobliżu nieosłoniętego płomienia, ani w pobliżu urządzeń kuchennych lub grzewczych.

- Przewód nie powinien zwiśać ze stołu lub blatu. Uważać, aby przewód nie dotykał gorących powierzchni.

- NIE WOLNO włączać urządzenia, jeżeli kratki wentylatora nie są prawidłowo zamocowane.

- NIE WÓLNO dotykać ruchomych części wentylatora.

- NIE WOLNO wkładać żadnych przedmiotów wewnątrz urządzenia, poza osłone.

- NIGDY nie należy zanurzać urządzenia w wodzie lub jakimkolwiek innym roztworze. Stosowanie akcesoriów nie zalecanych lub nie sprzedawanych przez producenta wentylatora grozi niebezpieczeństwem.

- Urządzenie przeznaczone jest WYŁĄCZNIE do użytku domowego. Nie należy używać go w obiektach przemysłowych. Urządzenie nie jest przeznaczone do użytku na dworze.

- W przypadku awarii lub uszkodzenia urządzenia albo któregołołwiek z jego elementów, urządzenie należy dostarczyć Sprzedawcy albo Autoryzowanemu Punktowi Serwisowemu w celu przeprowadzeniu naprawy albo wymiany.

KARTA GWARANCYJNA

MODEL PRODUKTU

NR SERYJNY

DATA SPRZEDAŻY

Na produkt udziela się gwarancji na okres 24 miesięcy, która obejmuje wady powstate z przyczyn tkwiących w sprzedanym urządzeniu. Gwarant zobowiązuje się do bezpłatnego usunięcia ewentualnej niesprawności urządzenia, pod warunkiem wykorzystywania go zgodnie z przeznaczeniem i zaleceniami Instrukcji Obslugi oraz przedstawienia prawidłowo wypetnionej karty gwarancyjnej wraz oryginalnym dowodem zakupu.

Naprawa gwarancyjna urządzenia zostanie wykonana w możliwe najkrótszym terminie, nie przekraczającym 14 dni roboczych od daty zgłoszenia usterki. Termin ten może w wyjątkowych przypadkach ulec wydłużeniu do 21 dni roboczych, jeżeli naprawa będzie wymagać sprowadzenia części zamiennych z zagranicy.

Zakres niniejszej Gwarancji nie obejmuje żadnych uszkodzeń mechanicznych.

Gwarancja niniejsza nie znajduje zastosowania w sytuacji, jeżeli:

- urządzenie lub dowód jego zakupu będą niezgodne ze sobą lub niemożliwe będzie odczytanie znaidujących się na nich danych.

- numer serviny urządzenia bedzie zniszczony lub nieczytelny.

- stwierdzona zostanie ingerencja nieupoważnionych osób lub nieautoryzowanych zakładów serwisowych,

- uszkodzenie powstanie z przyczyn natury zewnętrznej tj.: zjawiska atmosferyczne, wyładowania elektryczne itp.

Gwarant może uchylić się od dotrzymania terminu wykonania naprawy gwarancyjnej, jeżeli zaestnieją zakłócenia w działalności jego przedsiębiorstwa, spowodowane nieprzewidywalnymi okolicznościami, w szczególności takimi jak: niepokoje społeczne, klęski żywiołowe, ograniczenia importowe itp.

Podstawę do rozstrzygania ewentualnych sporów powstałych w trakcie realizacji uprawnień wynikających z niniejszej Gwarancji, stanowić będą przepisy prawa obowiązujące na terytorium Rzeczypospolitej Polskiej.

Gwarancja niniejsza nie wyłącza, nie ogranicza ani nie zawiesza uprawnień Kupującego wynikających z niezgodności towaru z umową.

W przypadku produktu zakupionego przez przedsiębiorcę na fakturę VAT, okres gwarancji zostaje skrócony do 12 miesięcy

Lista punktów serwisowych znajduje się na stronie www.hbpolska.pl

HB Polska Sp. z o.o. Solec 29K 05-532 Banlocha tel.: + 48 22 736 48 00 fax.: + 48 22 736 48 10 e-mail: [e-mail]

Inst_went_SF4002BRC.qxd 26-11-2018 18:38 Page 7

Ochrona środowiska:

To urządzenie zostało oznaczone zgodnie z Dyrektywą Europejską 2002/96/EC oraz polską Ustawą z dnia 29 lipca 2005 r. o zużytem sprzęcie elektrycznym i elektronicznym (Dz. U. Nr 180/2005, poz. 1495) symbolem przekreślonego kontenera na odpady.

Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego.

Użytkownik jest zobowiązany do oddania go prowadzącym punkty zbiórki zużytego sprzętu elektrycznego i elektronicznego. Prowadzący punkty zbiórki, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego sprzętu.

Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do unikięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.

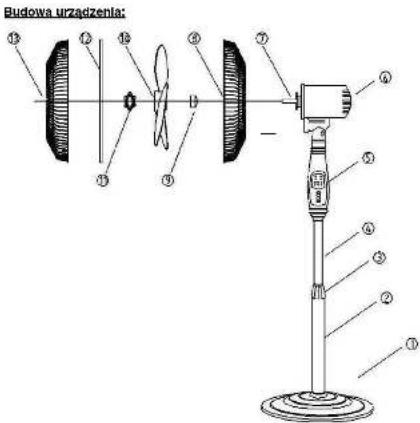

Budowa urządzenia:

1. Przednia osłona wentylatora
2. Obręcz mocująca osłony wentylatora
3. Element mocujący smigło wentylatora
4. Śmioło wentylatora
5. Smigliu wentylatorą
6. Pierścień mocuiący tvlna ostone
7. Tylna osłona wentylatora
8. Wałek silnika napędzający śmigło
9. Bolce pozycjonujące tylna osłone
10. Kolumna wentylatora z silnikiem
11. Regal otzewania

12. Panel sterowania

13. Śruba mocująca kolumnę z nogą

14. Wewnętrzna część nogi wentylatora
15. Pierścien regulacji wysokości nogi
16. Dalpo szefó nogi wentylstera
17. Dolna część ногi
18. Ostona podstawy
19. Podstawa wentylatora
20. Zestaw śrub mocujących dolną część nogi wentylatora do podstawy

Inst_went_SF4002BRC.gxd 26-11-2018 18:38 Page 9

Panel sterowania/wyświetlacz LED:

1. Wyświetlacz LED wskazujący aktywne funkcje
2. SWING — włączanie/wyłączanie funkcji oscylacji
3. ON/SPEED — włączanie wentylatora/regulacja prędkości nawiewu
4. TIMER — włączanie/wyłączanie funkcji TIMER'a
5. OFF — wyłączanie wentylatora

Montaż wentylatora:

1. Umieścić dolną część nogi wentylatora (14) w podstawie (16), a następnie zamocować ją za pomocą 4 dolaczonych śrub.
2. Na podstwę nasunąć osłone? (15), wysunąć wewnętrzną część nogi wentylatora (12), zainstalować na niej kolumnę wentylatora wraz silnikiem (9), a następnie zamocować całość śrubą mocującą (11).
3. Umieścić tylną osłone (6) na bolcach pozycjonujących (8), a następnie zamocować ją za pomocą pierścienia (5). Tylną osłona powinna przylegać mocno do obudowy silnika.
4. Umieścić śmigło (4) na walku napędzającym (7), a następnie zamocować je za pomocą elementu mocującego (3).
5. Na tylnej osłonie (6) umieścić obręcz mocującą (2), przyłożyć do niej przednią osłonę (1) i ustawić ją tak, aby logo HB znajdowalo się w położeniu poziomym, a następnie unieruchomić przednią osłonę poprzez dokręcenie śruby znajdującej się na łączeniu obręczy mocującej (2).

Obsługa wentylatora:

1. Ustawić wentylator na równej i suchej powierzchni.
2. Wtyczkę wentylatora włączyć do gniazdka prądu zmiennego o napięciu 220–240 V.
3. Uruchomi wentylator za pomocą przycisku ON/SPEED (3) na panelu sterowania. Wentylator rozpoczęcie pręce na najnizszym biegu co zostanie zasygnalizowane zapaleniem się świetlielnej kontroli przy pozycji LOW — niska prędkość. Wentylator posiada 3 prędkości nawiewu niską — LOW, średnią — MED i wysoka HIGH. W celu ustawienia żądanej prędkości nawiewu należy użyć przycisko ON/SPEED (3) na panelu sterowania. Każdzorawze naciśnięcie tego przycisku spowoduje podniesienie prędkości nawiewu i jeden poziom w następującej kolejności ... LOW -> MED -> HIGH -> LOW ... Wybór określonej prędkości nawiewu zostanie zasygnalizowany pojawieniem się odpowiedniej kontroli na wyświetlaczu LED.
4. TRYBY PRACY — wentylator wyposażony został w trzy tryby pracy — NORMAL, NATURAL i SLEEP. Zmiany trybu pracy dokonujemy za pomocą przycisku MODE na dołączonym do wentylatora pilocie zdalnego sterowania.
5. Wentylator został wyposażony w funkcję automatycznej oscylacji w poziomie. Aby włączyć tę funkcję, należy nacisnąć przycisk SWING (2) na panelu sterowania. Ponowne naciśnięcie przycisku SWING (2) spowoduje dezaktywowanie tei funkcii.

6. Wentylator posiada funkcję TIMERa — możliwość ustawienia czasu pracy w zakresie od 0,5 do 7,5 h co 0,5 h. W celu ustawienia żadanego czasu pracy należy naciskać przycisk TIMER (4), aż do momento ustawienia żadanej wartości — na wyświetlaczu LED pojawi się kontrolka potwiedzająca wybór określonego czasu pracy. Po upływie zaprogramowanego czasu wentylator wyłączy się automatycznie. W celu dezaktywowania tej funkcji należy naciskać przycisk TIMER aż do momento zgaśnięcia wszystkich kontrolek określających czas pracy.

7. W celu wyłączenia wentylatora należy użyć przycisku OFF (5).

8. Wentylator posiada możliwość regulacji kąta nachylenia głowicy. W tym celu należy przechylić głowicę do przodu lub do tyłu do momentu osiągnięcia żądanego kąta nachylenia.
9. Wentylator posiada możliwość regulacji wysokości nogi. W tym celu należy odkręcić lekko pierścień regulacji wysokości (13), ustawić żądaną wysokość, a następnie dokręcić pierścień regulacji wysokości (13).
10. Wszystkie opisane powyżej czynności mogą być wykonane zdalnie za pomocą dołączonego do wentylatora pilota zdalnego sterowania.

Czyszczenie i konserwacja:

• Przed przystąpieniem do czyszczenia wyłączyć urządzenie z sieci.
• Wentylator należy czyścić miękką, wilgotną ściereczką (z dodatkiem łagodnego płynu do
  czyszczenia). Nie należy używać benzyny ani rozpuszczalników. ● Przy czyszczenju miejsą wokół obudowy silnika należy zachowało szczególna ostrożność
  ● Przy czyszczeniu miejsc wokoi obudowy silnika należy zachować szczegoliaę ostrożność, aby na silnik ani na inne części elektryczne nie dostafa się woda.
• Po zakończeniu czyszczenia należy dokładnie osuszyć za pomocą suchej ściereczki wszystkie elementy wentylatora.

Przechowywanie wentylatora:

• Wentylator można przechowywać w całości lub po rozłożeniu na części.
• Urządzenie należy przechowywać w bezpiecznym i suchym miejscu.
• W przypadku rozmontowanego wentylatora zaleca się przechowywanie go w oryginalnym opakowaniu (lub w innym pudle odpowiedniej wielkości).

Dane techniczne:

• Wentylator stojący o mocy 55 W
• Średnica — 40 cm
• 3 prędkości nawiewu
• 3 tryby pracy — NORMAL, NATURAL, SLEEP
• Timer — od 0.5 do 7.5 h
• Hineł — 6d 6,5 do 7,5 m
• Automatyczna oscylacia
  • Regulacja kąta nachylenia głowicy
• Regulacja wysokości wentylatora od 115 do 135 cm
• Napięcie: 230 V; \~ 50 Hz
  • Waga produktu: 4,95 kg

Życzymy satysfakcji z użytkowania zakupionego urządzenia i zapraszamy do zapoznania się z pozostałą ofertą naszej firmy na stronie internetowej www.hbpolska.pl.

Producent zastrzega sobie prawo do zmiany specyfikacji technicznej urządzenia.

Produkt spełnia wymagania Dyrektyw Europejskich 2014/35/WE, 2014/30/WE, 2009/125/WE i 2011/65/WE
