Typ produktu	Motocykl turystyczny enduro
Marka	Yamaha
Model	XT1200Z (2018)
Silnik	1199 cm³, chłodzony cieczą, 4-suwowy, 2-cylindrowy, DOHC
Moc maksymalna	110 KM (81 kW) przy 7250 obr./min
Moment obrotowy	117 Nm przy 6000 obr./min
Skrzynia biegów	6-biegowa, manualna
Napęd	Wał napędowy
Hamulce przód	Podwójna tarcza 310 mm, zaciski 4-tłoczkowe
Hamulce tył	Pojedyncza tarcza 282 mm, zacisk 2-tłoczkowy
ABS	Tak, z systemem Unified Brake System (UBS)
Zawieszenie przód	Widelec upside-down, regulacja napięcia wstępnego i odbicia
Zawieszenie tył	Wahacz z pojedynczym amortyzatorem, regulacja napięcia wstępnego i odbicia
Pojemność zbiornika paliwa	23 l
Masa własna (gotowy do jazdy)	ok. 261 kg
Wysokość siedzenia	845 mm
Rozstaw osi	1540 mm
Prześwit	190 mm
Układ elektryczny	12 V, akumulator 12 Ah
Materiał ramy	Stalowa, podwójna rama rurowa
Konserwacja	Wymiana oleju co 10 000 km, kontrola układu napędowego co 40 000 km
Bezpieczeństwo	ABS, kontrola trakcji, immobilizer
Dostępne kolory	Matowy szary, granatowy, czerwony

Często zadawane pytania - XT1200Z (2018) YAMAHA

Gdzie mogę pobrać instrukcję obsługi Yamaha XT1200Z (2018) w języku polskim?

Instrukcję można pobrać bezpłatnie w formacie PDF ze strony notice-facile.com lub bezpośrednio z oficjalnej strony Yamaha Polska w sekcji „Instrukcje obsługi”.

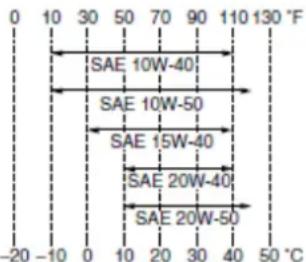

Jaki olej silnikowy zaleca się do Yamaha XT1200Z?

Zalecany jest olej silnikowy 10W-50 spełniający normę JASO MA/MA2. Pojemność oleju z filtrem wynosi ok. 3,9 l.

Jak sprawdzić poziom oleju w silniku?

Poziom oleju należy sprawdzać na zimnym silniku lub po 2 minutach od zgaszenia. Motor powinien stać na równej powierzchni, a wskaźnik powinien znajdować się między górnym a dolnym znaczkiem na bagnecie.

Jakie ciśnienie w oponach jest zalecane?

Dla opony przedniej: 2,5 bara, tylnej: 2,9 bara (przy obciążeniu standardowym). Wartości mogą się różnić w zależności od obciążenia – sprawdź instrukcję.

Co zrobić, gdy zapali się kontrolka ABS?

Kontrolka ABS może świecić się podczas ruszania – to normalne. Jeśli świeci się ciągle podczas jazdy, oznacza usterkę. Sprawdź bezpieczniki, czujniki kół lub udaj się do serwisu Yamaha.

Jaki akumulator pasuje do XT1200Z?

Akumulator powinien mieć parametry: 12 V, 12 Ah, prąd rozruchowy min. 200 A. Popularne modele to Yuasa YTZ14S lub odpowiedniki.

Jak regulować napięcie wstępne zawieszenia?

Zawieszenie przednie i tylne posiada pokrętła regulacji. Obrót zgodnie z ruchem wskazówek zegara zwiększa napięcie wstępne. Pamiętaj, aby regulować symetrycznie na obu stronach.

Jaki dystans między przeglądami?

Przeglądy należy wykonywać co 10 000 km lub raz w roku. Wymiana oleju i filtra oleju co 10 000 km, kontrola luzu zaworów co 40 000 km.

Czy XT1200Z ma filtr paliwa?

Tak, filtr paliwa jest wbudowany w pompę paliwa. Zaleca się wymianę co 40 000 km lub w razie zanieczyszczenia.

Jak ustawić prześwit i wysokość siedzenia?

Wysokość siedzenia jest stała (845 mm). Można ją obniżyć przez zakup obniżonej kanapy lub regulację tylnego zawieszenia. Prześwit można zmienić przez regulację zawieszenia, ale standardowo wynosi 190 mm.

INSTRUKCJA OBSŁUGI XT1200Z (2018) YAMAHA

Pierwsze wydanie, wrzesień 2013

Wszelkie prawa zastrzeżone. Powielanie, wznawianie lub wykorzystywanie bez pisemnej zgody Yamaha Motor Co., Ltd. jest formalnie zabronione.

Wydrukowano w Japonii.

2BS-28188-E0

PRZEDMÓWA

Witamy w świecie motocykli Yamaha!

Stałeś się właśnie właścicielem motocykła XT1200Z, przy którego konstruowaniu i produkcji zostały wykorzystane wieloletnie doświadczenia i najnowsza technologia Yamaha. Efektem tego jest wysoka jakość i niezawodność tych motocykli.

Aby korzystać z wszystkich zalet motocykła, dokładnie przeczytaj całą instrukcję. Dowiesz się nie tylko, jak najlepiej obstugiwać, dokonywać przeglądów i konserwować swój pojazd, ale również, jak uchronić siebie i pasażera przed wypadkiem. Ponadło, wiele wskazówek podanych w niniejszej instrukcji pomoże Ci utrzymać motocykl w jak najlepszym stanie.

Jeśli masz jakiekolwiek pytania, nie wahaj się skontaktować się z Dealerem Yamaha. Zespół Yamaha życzy wielu bezpiecznych i przyjemnych przejażdżek. Więc pamiętaj, bezpieczeństwo jest najważniejsze!

Yamaha nieustannie poszukuje możliwości ulepszenia koncepcji i jakości swych produktów. Mimo, iż niniejsza instrukcja zawiera większość aktualnych informacji, będących w posiadaniu producenta w momencie oddania instrukcji do druku, mogą być niewielkie rozbieżności między Twoim motocyklem i instrukcją. Jeśli pojawią się jakiekolwiek wątpliwości dotyczące tej instrukcji, prosimy o skontaktowanie się z Dealerem Yamaha.

OSTRZEŻENIE:

Przed przystąpieniem do eksploatacji motocykła należy dokładnie zapoznać się z niniejszą instrukcją obsługi.

YAMAHA

Niniejszym oświadczamy, iż produkt:

Rodzaj wyposażenia: IMMOBILIZER

Typ- oznaczenia: 5SL-00

spełnia następujące normy lub dokumenty:

Dyrektywa R & TTE (1999/5/EC)

EN300 330-2 v1.3.1(2006-01), EN300 330-2 v 1.5.1(2010-02)

EN60950-1: 2006/A11:2009

Dyrektywa dla pojazdów dwu lub trzy kołowych (97/24/EC: Rozdział 8, EMC)

Miejsce wydania: Shizuoka, Japonia

Data wydania: 1 sierpnia 2002

Odnotowane poprawki
Nr	Treść	Data
1	Zmiana osoby kontaktowej i zintegrowanego typu oznaczenia	9 czerwca 2005
2	Wersja zgodna z normą EN60950 do EN60950-1	27 lutego 2006
3	Zmiana nazwy firmy	1 marca 2007
4	Wersja do następujących norm:EN300 330-2 v1.1.1do EN300 330-2 v 1.3.1i EN300 330-2 v 1.5.1EN60950-1: 2001 do EN60950-1: 2006/A11:2009	8 lipca 2010

Dyrektor Generalny działu zapewnienia jakości

C€0700①

OZNACZENIA WAŻNIEJSZYCH INFORMACJI

W instrukcji szczególnie ważne informacje zostały oznaczone następującymi symbolami:

UWAGA:

To jest symbol alarmu bezpieczeństwa. Jest on używany do ostrzegania przed ryzykiem obrażeń ciała. Aby uniknąć obrażeń lub śmierci, stosuj się do wszystkich komunikatów bezpieczeństwa, jakie występują za tym symbolem,

OSTRZEŻENIE wskazuje na potencjalnie niebezpieczną sytuację, która, jeśli się jej nie uniknie, może doprowadzić do śmierci lub poważnych obrażeń.

UWAGA wskazuje specjalne środki ostrożności, które należy podjąć, aby uniknąć uszkodzenia pojazdu lub

	innego mienia.
WSKAZÓWKA	WSKAZÓWKA dostarcza kluczowych informacji, aby procedury były łatwiejsze i bardziej przejrzyste.

* Produkt i dane techniczne mogą ulec zmianie bez powiadomienia.

WSKAZÓWKA

Instrukcję użytkownika należy traktować, jako jeden z elementów motocykła i należy ją przekazać nowemu właścicielowi w przypadku sprzedaży pojazdu.

SPIS TREŚCI

		Numer strony
OZNACZENIA WAŻNIEJSZYCH INFORMACJI		2
SPIS TREŚCI	3
POMYŚL O SWOIM BEZPIECZEŃSTWIE		6
OPIS MOTOCYKLA	10

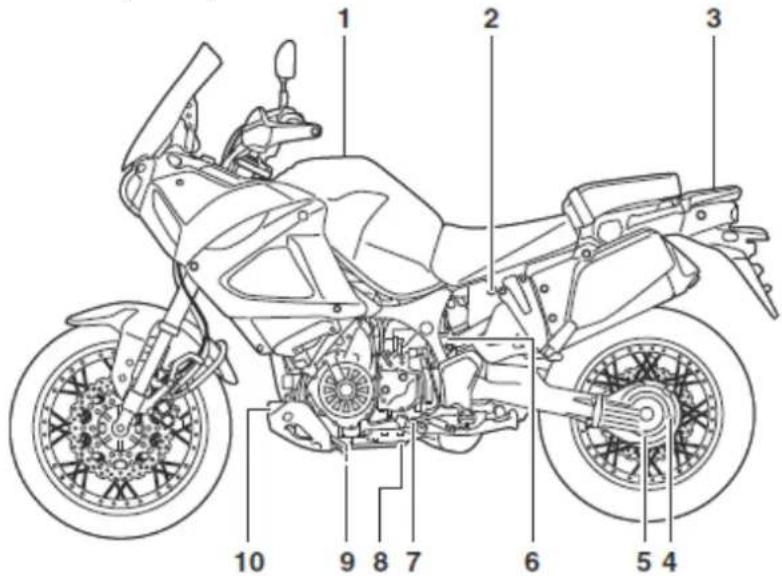

Widok z lewej strony	10
Widok z prawej strony	10

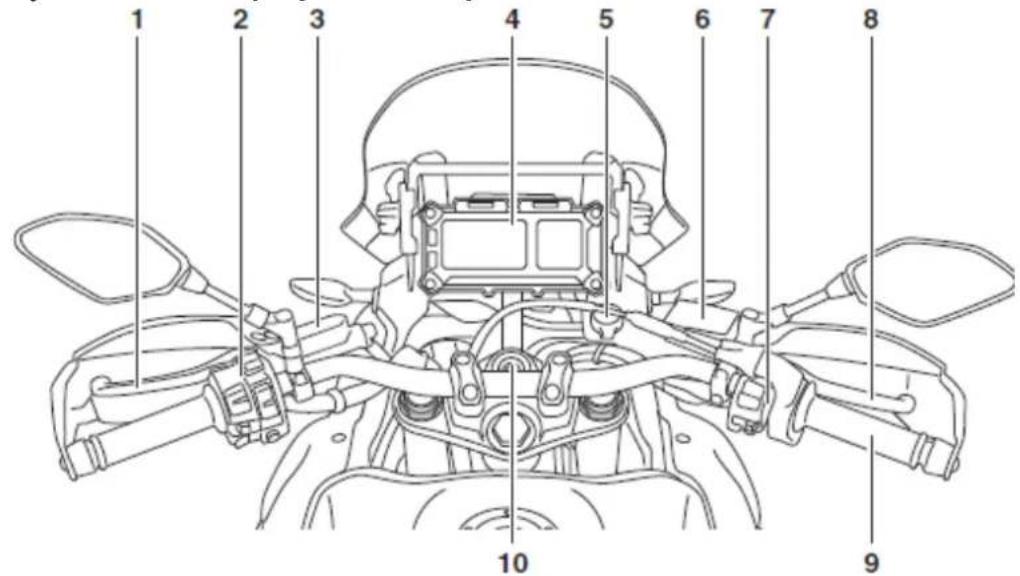

Funkcje kontrolne i osprzęt kierownicy		11
WSKAŻNIKI I FUNKCJE KONTROLNE		11
System immobilizera	11

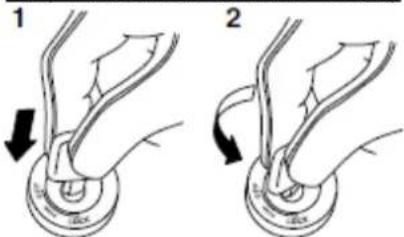

Stacyjka/ Blokada kierownicy	12

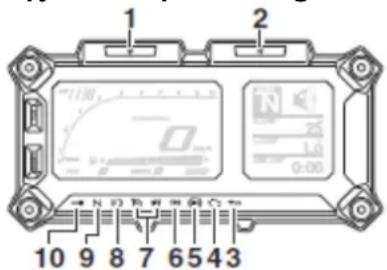

Lampki sygnalizacyjne i lampki ostrzegawcze		14
Kontrolka kierunkowskazu	14

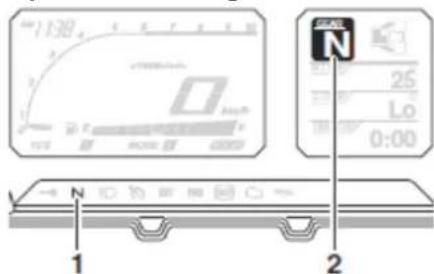

Kontrolka biegu jałowego	14
Kontrolka świateł drogowych	14
Lampka ostrzegawcza poziomu oleju		14
Kontrolki tempomatu	15
Lampka ostrzegawcza problemu silnika		15
Kontrolka systemu ABS	15
Kontrolka systemu kontroli przyczepności/ lampka ostrzegawcza "TCS"		16
Kontrolka systemu immobilizera	16
System kontroli ustalonej prędkości (tempomat)		16
Aktywacja i ustawienie tempomatu		17
Regulacja ustawienia tempomatu		17

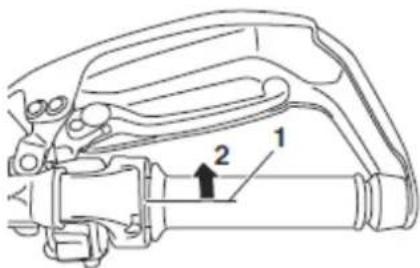

Dezaktywacja tempomatu		18
Korzystanie z funkcji wznowienia		18
Automatyczne wyłączanie tempomatu		18

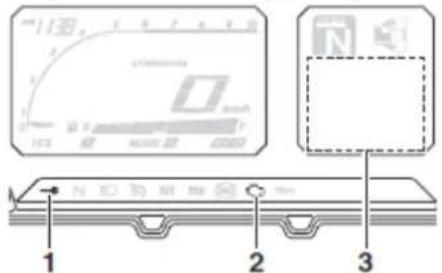

Urządzenie autodiagnostyki		19

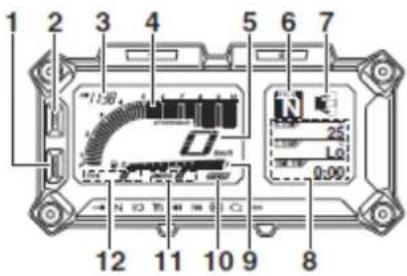

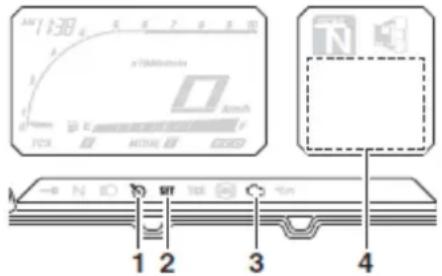

Zespół wyświetlacza wielofunkcyjnego		20

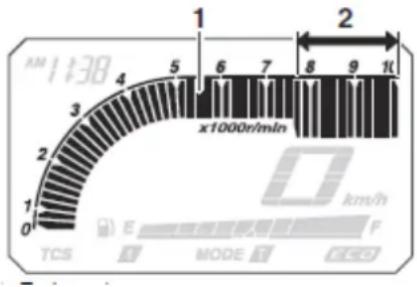

Obrotomierz	21
Miernik poziomu paliwa	21
Wskaźnik Eco	22
Wyświetlacz biegu		22
Wyświetlacz trybu jazdy		22
Wyświetlacz trybu systemu kontroli przyczepności		23
Wyświetlacz informacji		23

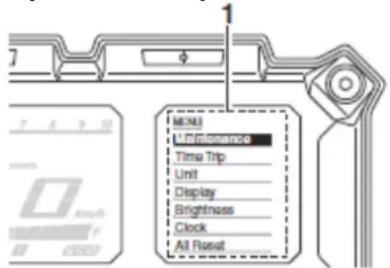

Wyświetlacz trybu ustawień		26
Urządzenie autodiagnostyki		32

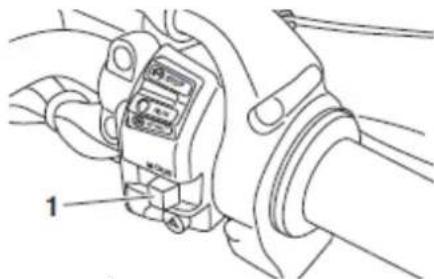

Tryb jazdy ("D-Mode")		32

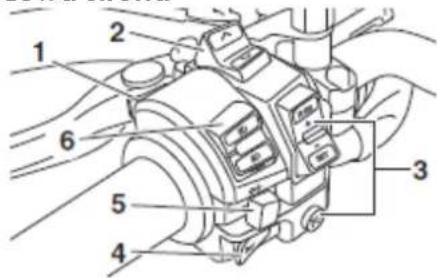

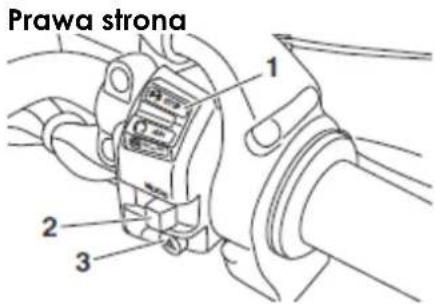

Przełączniki na kierownicy		33
Przełącznik świateł drogowych i mijania/Przełącznik błyskania drogowymi		33
Przełącznik kierunkowskazów		33
Przełącznik klaksonu	34
Przełącznik start/ wyłącznik silnika	34
Przełącznik świateł awaryjnych	34
Przełączniki systemu kontroli ustalonej prędkości (tempomatu)	34
Przełącznik "MENU"	34
Przełącznik wyboru	34
Przełącznik trybu jazdy "MODE"	34
Dźwignia sprzęgła	35
Pedał zmiany biegów	35

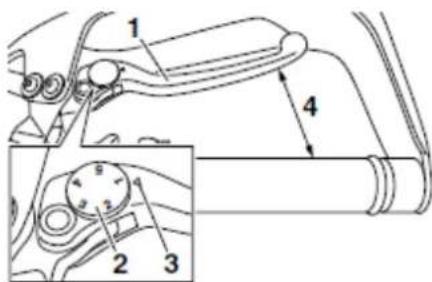

Dźwignia hamulca	35
Pedał hamulca	36
ABS	36

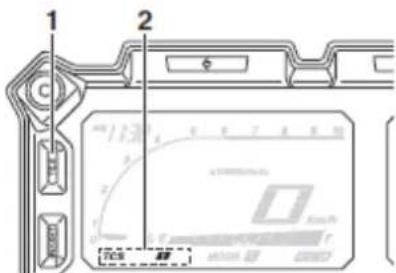

System kontroli przyczepności	38
Ustawienie systemu kontroli przyczepności	38
Resetowanie systemu kontroli przyczepności	39

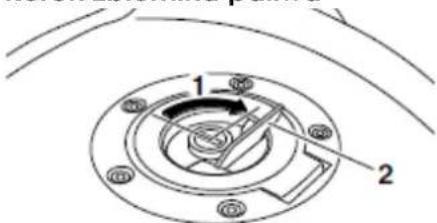

Korek zbiornika paliwa	39
Paliwo	40

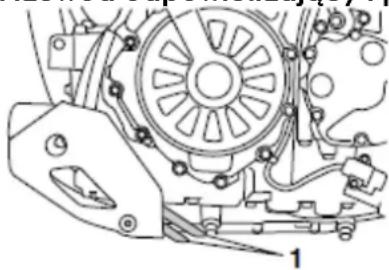

Przewód odpowietrzający/ przelewowy zbiornika paliwa		41
Katalizator	42

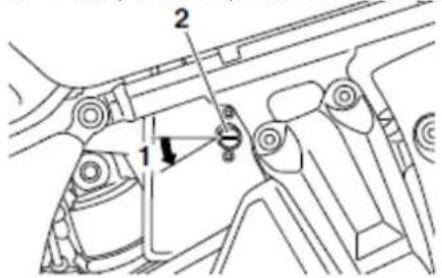

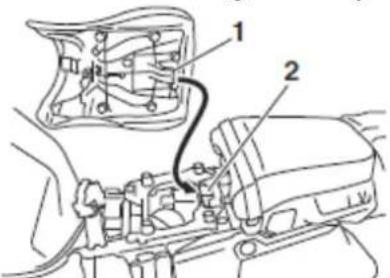

Siedzisko kierowcy	42

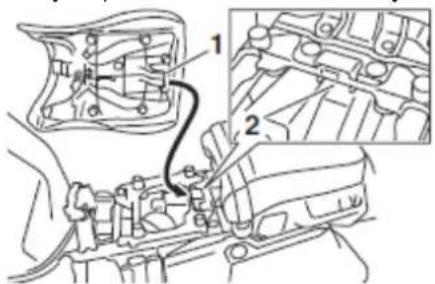

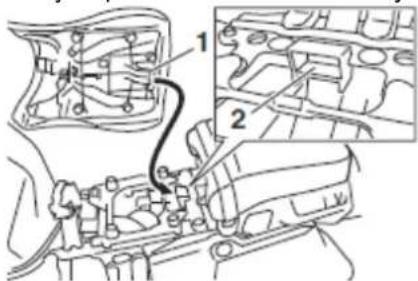

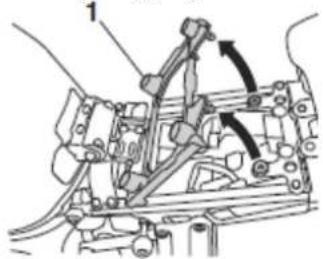

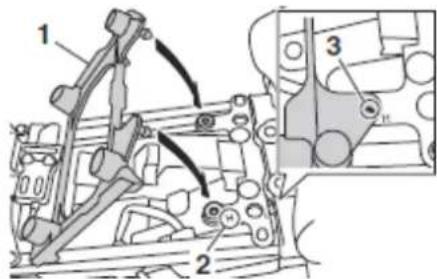

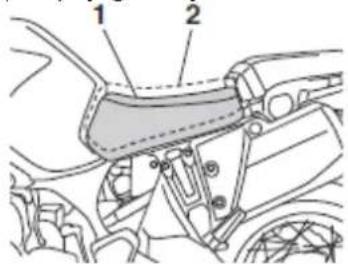

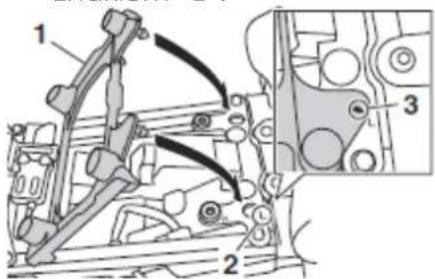

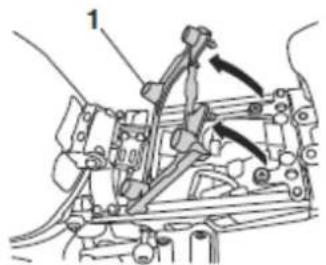

Ustawienie wysokości siedziska kierowcy		43

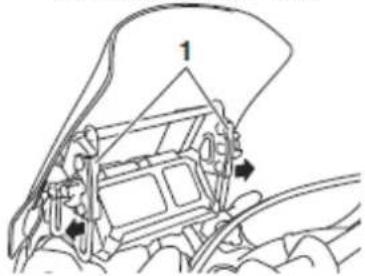

Owiewka	44

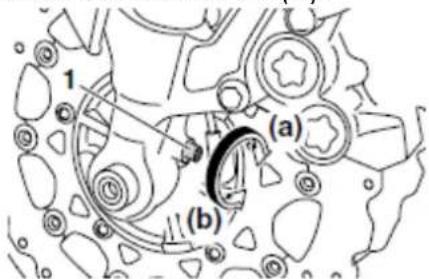

Regulacja widelca teleskopowego przedniego		45

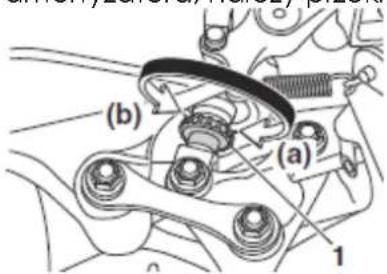

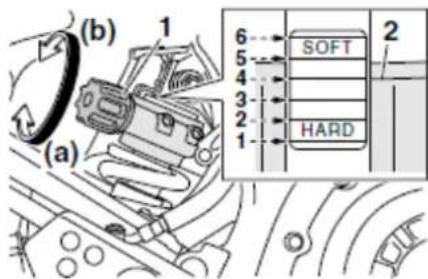

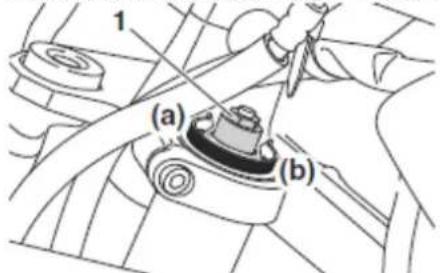

Regulacja zespołu amortyzatora	47

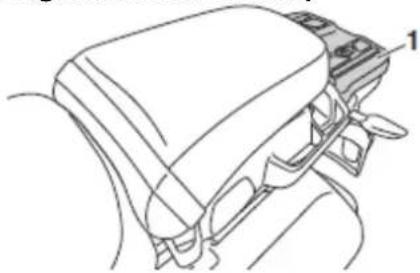

Bagażniki	49

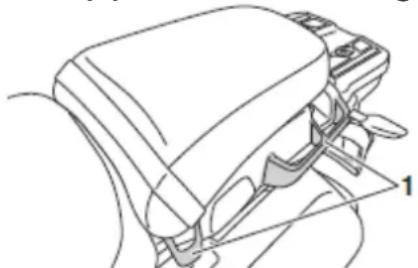

Uchwyty do mocowania bagażu	50
Podpórka boczna	50
System odcięcia zapłonu		50
Kontrola przełączników	51

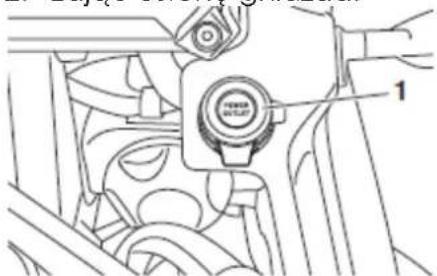

Dodatkowe gniazdo DC	51

RUTYNOWA KONTROLA PRZED ROZPOCZĘCIEM EKSPLOATACJI 52

Tabela czynności kontrolnych 53

EKSPLOATACJA I WAŻNE WSKAZÓWKI DOTYCZĄCE KIEROWANIA 54

Uruchomienie silnika 54

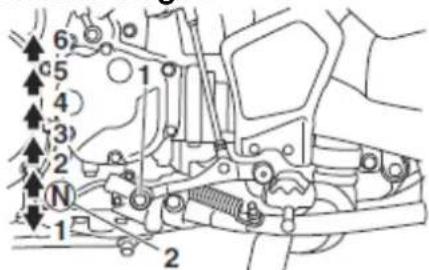

Zmiana biegów 55

Wskazówki dotyczące zmniejszania zużycia paliwa 56

Docieranie silnika 56

Parkowanie 57

OKRESOWA KONSERWACJA I DROBNE NAPRAWY 57

Zestaw narzędzi podręcznych 58

Tabela czynności okresowych dla systemu kontroli emisji spalin 59

Tabela czynności okresowych i częstotliwości smarowania ogólna 59

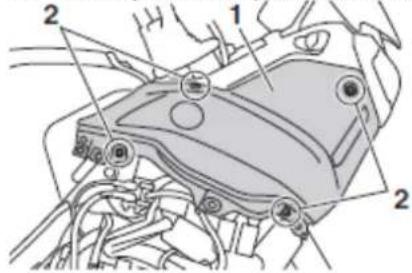

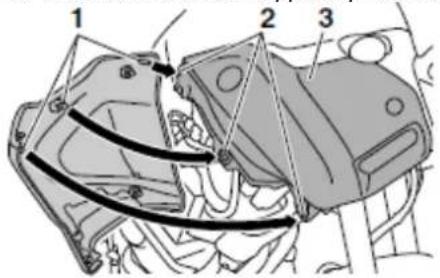

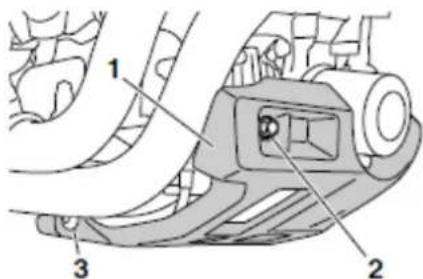

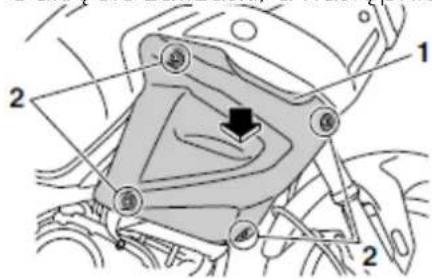

Demontaż i montaż oston 62

Sprawdzanie świecy zapłonowej 64

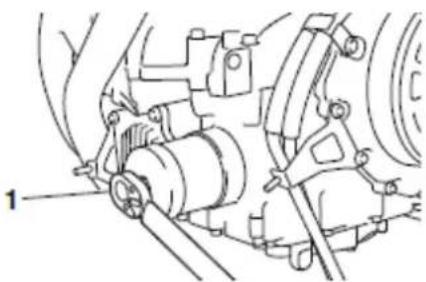

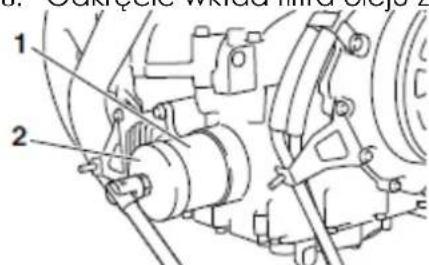

Olej silnikowy i wkład filtra oleju 65

Sprawdzanie poziomu oleju silnikowego 65

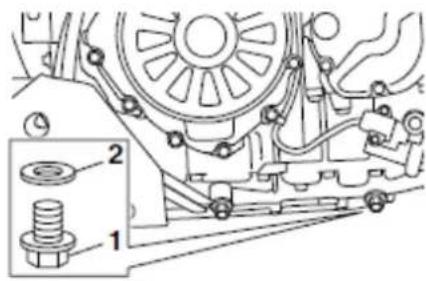

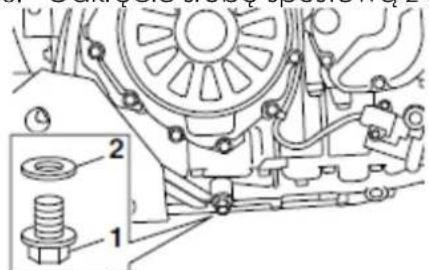

Wymiana oleju silnikowego (z lub bez wymiany wkładu filtra oleju) 65

Olej przekładniowy 68

Sprawdzanie poziomu oleju przekładniowego 68

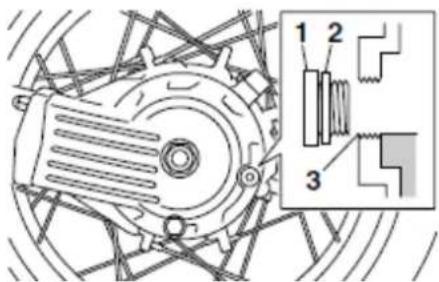

Wymiana oleju przekładniowego 69

Płyn chłodzący 69

Sprawdzanie poziomu płynu chłodzącego 69
Wymiana płynu chłodzącego 71
Wymiana wkładu filtra powietrza 71
Sprawdzanie prędkości obrotowej silnika na biegu jałowym 71
Regulacja luzu manetki gazu 71
Luz zaworów 71
Opony 71
Ciśnienie powietrza w oponach 71
Kontrola opon 72
Informacje dotyczące ogumienia 73
Koła szprychowe 74

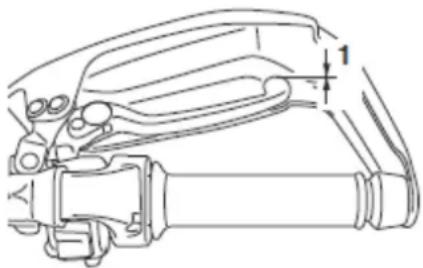

Dźwignia sprzęgła 74
Sprawdzanie luzu dźwigni hamulca 74
Przełączniki światet stopu 75

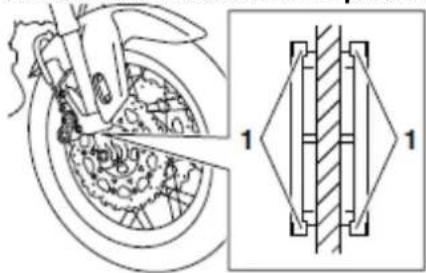

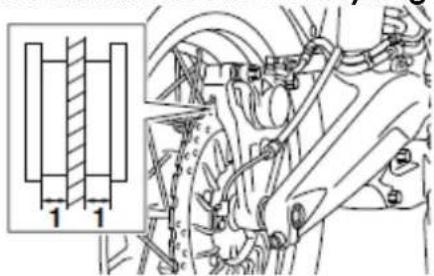

Kontrola klocków hamulcowych koła przedniego i tylnego 75

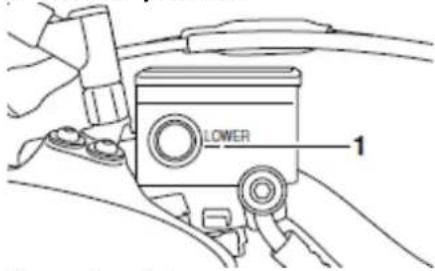

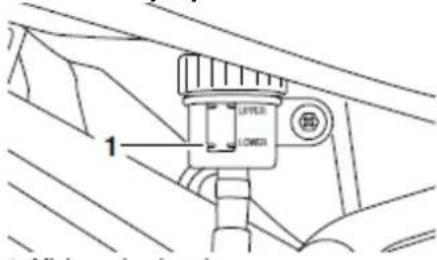

Sprawdzanie poziomu płynu hamulcowego 76
Wymiana płynu hamulcowego i płynu sprzęgła 77
Sprawdzanie i smarowanie manetki gazu i linki gazu 77

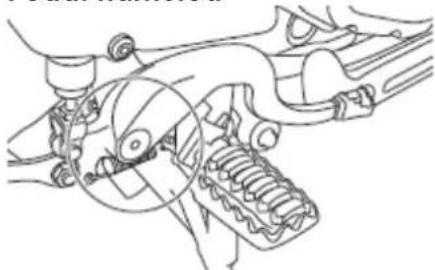

Sprawdzanie i smarowanie pedatu hamulca i pedatu zmiany biegów 77
Sprawdzanie i smarowanie dźwigni hamulca i dźwigni sprzęgła 77

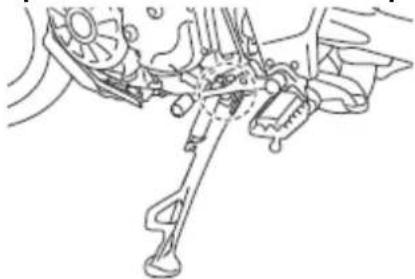

Sprawdzanie i smarowanie podpórki bocznej 78
Smarowanie sworzni wahacza wleczonego 78
Sprawdzanie widelca przedniego 79
Sprawdzanie układu kierowniczego 79
Sprawdzanie tożysk koła 80
Akumulator 80
Ładowanie akumulatora 81
Przechowywanie akumulatora 81

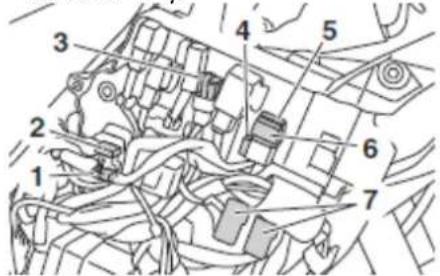

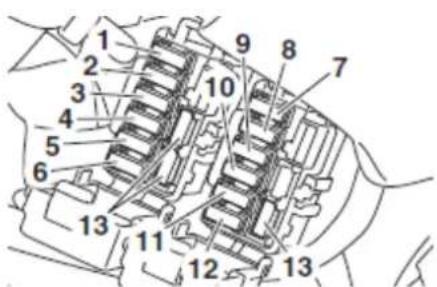

Wymiana bezpieczników 82
Wymiana żarówki reflektora 83
Wymiana żarówki kierunkowskazu lub światła tylnego/ hamowania 84

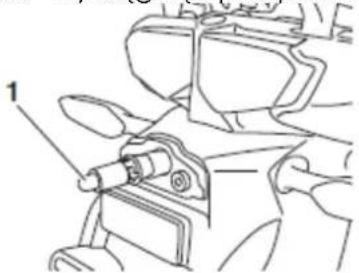

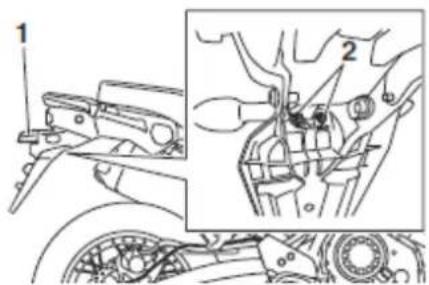

Wymiana żarówki podświetlenia tablicy rejestracyjnej 84

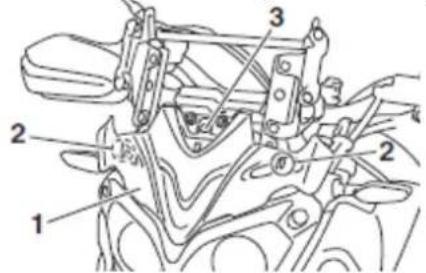

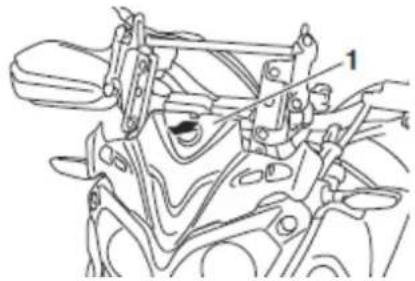

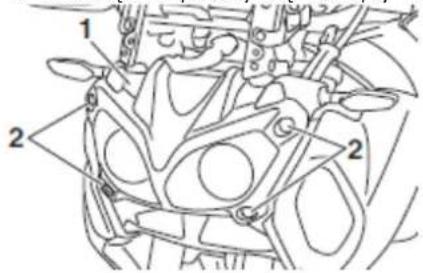

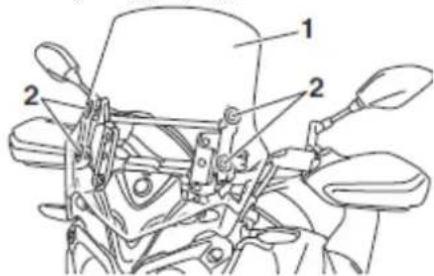

Wymiana żarówki światła pomocniczego 85
Podpieranie motocykla 88
Serwisowanie koła przedniego 88
Serwisowanie koła tylnego 88
Usuwanie usterek 88

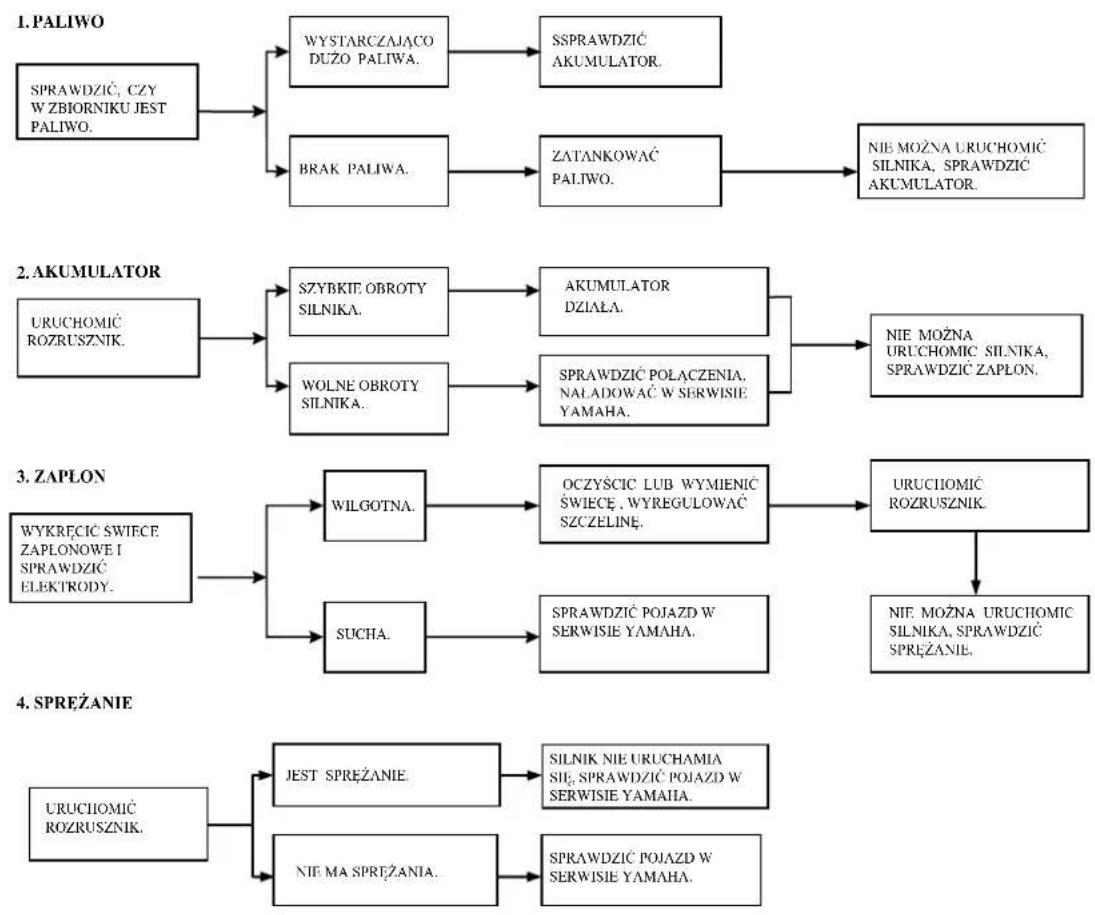

Schemat możliwych usterek 88
Problemy z uruchomieniem lub słabe osiągi silnika 88

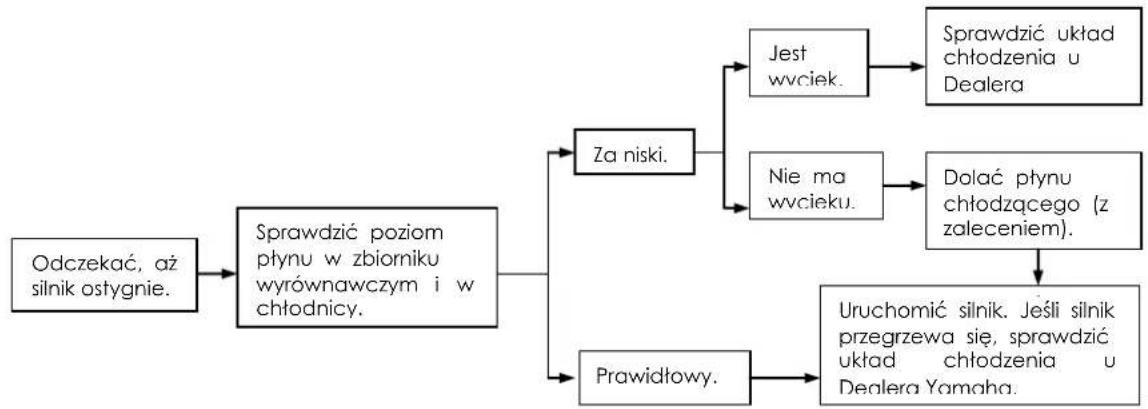

Przegrzewanie silnika 89
PIELEGNACJA I PRZERWA W EKSPLOATACJI 90
Informacja dotycząca koloru matowego 90
Pielęgnacja 99
Przed czyszczeniem motocykla 90
Czyszczenie 90
Po czyszczeniu 91
Przerwa w eksploatacji 92
DANE TECHNICZNE 93
INFORMACJE DLA UŻYTKOWNIKA 97

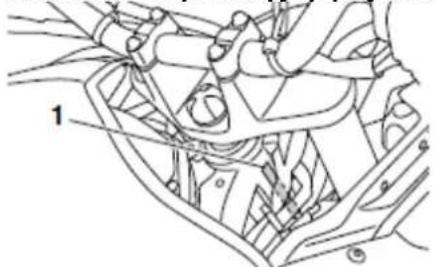

Pola do wpisywania numerów identyfikacyjnych 97
Numer identyfikacyjny pojazdu 97

POMYŚL O SWOIM BEZPIECZEŃSTWIE

Bądź odpowiedzialnym użytkownikiem motocykła

Jako właściciel pojazdu, jesteś odpowiedzialny za bezpieczną i prawidłową eksploatację motocykła. Motocykle to jednoślady. Ich bezpieczne użytkowanie i obsługa zależą od stosowania odpowiednich technik jazdy, jak również od wiedzy kierowcy. Każdy kierowca powinien poznać następujące wymagania przed jazda motocyklem.

• Poznać wszystkie instrukcje, z właściwego źródła, na temat wszystkich aspektów obstugi motocykla.
• Przestrzegać ostrzeżeń i wymogów konserwacji, zawartych w tej instrukcji.
• Uzyskać kwalifikowane szkolenia w zakresie bezpiecznej i prawidłowej technice jazdy.
• Otrzymać profesjonalną obstugę techniczną, jak określono w niniejszej instrukcji obsługi i kiedy staje się konieczne, ze względu na warunki mechaniczne.
• Nie używać motocykła bez odpowiedniego szkolenia lub instrukcji. Podejmij szkolenie na kursie. Początkujący kierowcy powinni zostać przeszkoleni przez certyfikowanego instruktora. Skontaktuj się z autoryzowanym Dealerem motocykli, aby dowiedzieć się o szkoleniach w najbliższej okolicy.

Bezpieczna jazda

Przeprowadzić wstępną kontrolę, za każdym razem, gdy pojazd będzie używany, aby upewnić się, że pojazd jest w bezpiecznym stanie. Nieprawidłowe wykonanie czynności kontrolnych i konserwacyjnych odpowiednio zwiększa ryzyko wypadku lub uszkodzenia pojazdu (patrz punkt: "Tabela rutynowych czynności kontrolnych".

• Motocykl ten jest przeznaczony do przewozu kierowcy i pasażera.
• Wiele wypadków samochodowych lub motocyklowych zostało spowodowanych przez kierowców samochodów, którzy nie widzieli motocykła. Bycie bardziej widocznym na drodze, wydaje się być bardzo skuteczne w zmniejszaniu prawdopodobieństwa tego rodzaju wypadków.

Dlatego:

■ Zakładaj ubranie w jaskrawych kolorach.
- Zachowaj szczególną ostrożność przy zbliżaniu się do skrzyżowania. Jest to, bowiem miejsce, gdzie najczęściej dochodzi do kolizji.
- Jedź tam, gdzie jesteś widocznym dla innych kierowców. Unikaj jazdy w "martwej strefie".

- Często uczestnikami wypadków są kierowcy niedoświadczeni. Często, wielu z nich nie ma aktualnego prawa jazdy.

- Upewnij się, że masz odpowiednie kwalifikacje do jazdy motocyklem. Również, jeśli pożyczasz swój pojazd, to tylko kierowcy uprawnionemu.

- Jazda w ramach swoich możliwości może pomóc uniknąć wypadku.

- Ćwicz jazdę tylko w miejscach, gdzie nie ma ruchu pojazdów, dopóki nie poznasz dokładnie motocykła i wszystkich jego funkcji sterowania.

- Wiele wypadków spowodowanych jest błędami kierowców. Typowym błędem jest NADMIERNA PRĘDKOŚĆ przy pokonywaniu zakrętów lub niewłaściwy kąt pochylenia na zakręcie.

- Zawsze przestrzegaj ograniczeń prędkości i nie podróżuj szybciej niż pozwalają na to warunki drogowe i ruchu.

- Zawsze sygnalizuj przed skręceniem lub zmianą pasa ruchu. Upewnij się, że inni kierowcy mogą cię zobaczyć.

- Postawa kierowcy i pasażera są ważne dla właściwego kierowania motocyklem.

- Kierowca powinien trzymać obie ręce na kierownicy i obie stopy na podnóżkach kierowcy podczas jazdy, aby zachować kontrolę nad motocyklem.

- Pasażer powinien zawsze trzymać się obiema rękami kierowcy, paska siedziska lub uchwytu (opcja z wyposażeniem) i trzymać obie stopy na podnóżkach pasażera. Nigdy nie przewozić pasażera, jeśli nie umieści on mocno obu stóp na podnóżkach pasażera.

- Nie wolno jeździć pod wpływem alkoholu lub środków odurzających.

- Motocykl ten jest przeznaczony wyłącznie do jazdy po drogach utwardzonych. Nie jest odpowiedni do jazdy w terenie.

Ubiór ochronny

Przyczyną śmierci, w większości wypadków drogowych, są urazy głowy.

Używanie bezpiecznego kasku podczas jazdy jest jednym z najważniejszych elementów prewencji i zapobiegania urazom głowy.

- Podczas jazdy, miej zawsze na głowie atestowany kask.

- Chron twarz szybką kasku lub zakładaj gogle na oczy.

- Odpowiednie ubranie ochronne, mocne wysokie buty, spodnie, rękawice motocyklowe mogą ochronić Twoje ciało od obrażeń.

- Nie zakładaj porozrywanego lub luźno zwisającego ubrania, gdyż może ono zaczepiać się o wystające elementy konstrukcji motocykła, jak podnóżki, dźwignie itp. i spowodować obrażenia lub wypadek.

- Nie dotykaj gorących części silnika lub układu wydechowego podczas pracy silnika lub bezpośrednio po jego wyłączeniu. Zawsze mej ostonięte nogi, kostki, stopy, aby uniknąć oparzeń.

- Pasażer powinien również przestrzegać powyższych zaleceń.

Unikać wdychania trujących spalin

Spaliny zawierają tlenek węgla, który jest gazem trującym. Wdychanie tlenku węgla może powodować bóle głowy, zawroty głowy, senność, mdłości, dezorientację, a nawet śmierć. Tlenek węgla jest gazem bezbarwnym i bezwonnym, więc może być obecny nawet wtedy, gdy go nie widzimy i nie czujemy. Tlenek węgla może się zebrać gwałtownie i śmiertelny poziom może zostać przekroczony tak szybko, że nie zdążymy się przed nim zabezpieczyć. Ponadto, śmiertelny poziom tlenku węgla może utrzymywać się przez wiele godzin lub dni, w zamkniętym, czy stabo wietrzonym pomieszczeniu. W razie doświadczenia jakichkolwiek symptomów tlenku węgla, taką przestrzeń należy natychmiast opuścić, wdychać świeże powietrze i zażyć odpowiednie ŚRODKI MEDYCZNE.

- Nie należy uruchamiać silnika w pomieszczeniach. Nawet, jeżeli spróbujesz wietrzyć pomieszczenie przez otwieranie okien i drzwi, stężenie tlenku węgla może szybko osiągnąć niebezpieczny poziom.

- Nie należy uruchamiać silnika w źle wentylowanych lub częściowo zamkniętych pomieszczeniach, takich jak stodoły, garaże lub wiaty garażowe.

- Nie należy uruchamiać silnika na zewnątrz w takim miejscu, aby spaliny miały możliwość dostania się do pomieszczenia przez okna lub drzwi.

Obciążenie motocykla

Zamontowanie dodatkowych akcesoriów lub bagażu, może wpływać niekorzystnie na prowadzenie pojazdu, jeśli ciężar ładunku rozłożony jest nierównomiernie. Bagaż lub akcesoria, mogą zaburzyć stabilność pojazdu. W takiej sytuacji, podczas jazdy należy zachować szczególną ostrożność. Nie należy przekraczać dopuszczalnego obciążenia motocykła. Całkowity ciężar kierowcy, pasażera i ładunku nie może przekraczać wartości maksymalnej.

Jazda motocyklem obciążonym ponad wartość dopuszczalną, może doprowadzić do wypadku.

Maksymalne obciążenie motocykła: 213 kg

Podczas ładowania w ramach limitu obciążenia, należy pamiętać o następujących kwestiach:

• Ładunek i akcesoria powinny być utrzymywane najniżej i najbliżej motocykła, jak to możliwe. Bezpiecznie spakować najcięższe elementy najbliżej środka pojazdu, jak to możliwe i upewnić się, że rozkład masy jest możliwe jak najbardziej równomierny na obu stronach motocykła, aby zminimalizować zaburzenia równowagi lub niestabilności.
• Przesunięcie masy może spowodować nagły brak równowagi. Przed jazda upewnić się, że akcesoria i ładunek są bezpiecznie przymocowane do motocykła. Często sprawdzać mocowania akcesoriów i ograniczenia ładunków.

- Prawidłowo wyregulować zawieszenie w zależności od obciążenia (tylko modele z regulacją zawieszenia) i sprawdzić stan i ciśnienie opon.

- Nie wolno mocować dużych i ciężkich elementów na kierownicy, przednim widelcu teleskopowym, czy przednim błotniku. Takie elementy, w tym torby podróżne, namioty, zamocowane na wymienionych częściach motocykła, mogą destabilizować jazdę i spowalniać reakcję kierownicy.

- Model nie jest przeznaczony do ciągnięcia przyczepy, do motocykła nie należy montować wózka bocznego.

Oryginalne akcesoria Yamaha

Wybór akcesoriów do motocykła to ważna decyzja. Oryginalne akcesoria Yamaha, które są dostępne tylko u Dealera Yamaha, zostały zaprojektowane, przetestowane i zatwierdzone przez firmę Yamaha do montowania w motocyklu. Wiele firm, niepowiązanych z Yamaha, produkuje części i akcesoria lub oferuje inne modyfikacje pojazdów Yamaha. Yamaha nie jest w stanie testować produktów z rynku wtórnego. Dlatego, Yamaha nie zatwierdza, ani nie rekomenduje nieoryginalnych akcesoriów, niesprzedanych przez Yamaha, ani modyfikacji, które nie były zalecane przez Yamaha, nawet, jeśli ich zakup i montaż był u Dealera Yamaha.

Zamienniki części zamiennych, akcesoriów i modyfikacje

Dostępne na rynku zamienniki, tylko z konstrukcji i jakości, są podobne do oryginalnych akcesoriów Yamaha. Należy zauważyć, że niektóre z zamiennych

akcesoriów lub modyfikacji, nie są odpowiednie i mogą stanowić zagrożenie bezpieczeństwa, Twojego i innych. Montaż nieoryginalnych akcesoriów lub wprowadzenie innych, niż zaleca Yamaha modyfikacji, zmienia konstrukcję pojazdu i aerodynamikę prowadzenia motocykła, co może doprowadzić do poważnego wypadku. Zastosowanie akcesoriów nieoryginalnych, dostępnych na rynku, może odbywać się tylko na własną odpowiedzialność właściciela. Zachowaj szczególną ostrożność przy ich wyborze i montażu. Przy montażu akcesoriów zastosuj się do wskazówek podanych w punkcie "Obciążenie motocykła".

- Nie wolno instalować akcesoriów lub przewozić ładunków, które mogłyby wpłynąć na zachowanie motocykła. Przed użyciem akcesoriów, dokładnie sprawdzić i upewnić się, że w żaden sposób nie zmniejszają przyczepności lub stabilności na zakrętach, nie ograniczają ruchu zawieszenia, układu kierowniczego lub sterowania, ani nie zastaniają świateł lub reflektorów.

- Akcesoria zamontowane na kierownicy lub przednim teleskopie mogą powodować niestabilność w wyniku niewłaściwego rozkładu masy lub aerodynamicznych zmian. Jeśli akcesoria są montowane do kierownicy albo do przedniego widelca teleskopowego, muszą one być możliwie lekkie i ich ilość powinna być ograniczona do minimum.

- Akcesoria wielkogabarytowe lub duże mogą poważnie wpłynąć na stabilność motocykła z powodu efektów aerodynamicznych. Wiatr może unieść motocykl lub motocykl może stać się niestabilny na wietrze. Akcesoria te mogą również powodować niestabilność podczas mijania lub wyprzedzania przez duże pojazdy.

- Niektore akcesoria mogą wypierać kierowcę z jego normalnej pozycji do jazdy. Taka niewłaściwa pozycja ogranicza swobodę ruchów kierowcy i może ograniczyć zdolność kontroli, w związku z tym, takie akcesoria nie są zalecane.

- Szczególną ostrożność należy zachować, gdy domontowywane są akcesoria elektryczne. Jeżeli urządzenia te przekraczają moc układu elektrycznego, może nastąpić zanik napięcia.

Zamienniki opon i obręczy

Opony i obręcze Twojego motocykła zostały zaprojektowane tak, aby zapewniać najlepszą kombinację osiągów, stabilności i komfortu w prowadzeniu pojazdu. Inne opony, obręcze, rozmiary mogą nie być odpowiednie do tego modelu. Zapoznaj się ze szczegółami, dotyczącymi zalecanego ogumienia przy wymianie opon.

Transportowanie motocykla

W przypadku transportowania motocykła w innym pojeździe należy zwrócić uwagę na poniższe wskazówki.

• Zdjąć wszystkie luźne, niezamocowane przedmioty.
• Sprawdzić, czy kurek paliwa (jeśli jest w wyposażeniu) jest ustawiony w pozycji "OFF" i czy nie ma wycieków paliwa.
• Ustawić motocykl przednim kołem do przodu przyczepy lub skrzyni ładunkowej i zabezpieczyć go w szynie, aby zapobiec ewentualnym ruchom.
• Przekładnię ustawić na biegu (modele z manualną skrzynią biegów).
• Mocne elementy motocykła, takie jak rama lub potrójny zacisk widelca przedniego przywiązać pasami (nie wolno przywiązywać takich elementów,

które mogłyby się zniszczyć, połamać, na przykład rękojeści kierownicy, kierunkowskazów. Należy wybrać takie miejsce na motocyklu, aby podczas transportu paski nie otarły powierzchni lakierowanych.

- Zawieszenie, jeżeli jest to możliwe, powinno być zabezpieczone paskami w taki sposób, aby motocykl nie podskakiwał podczas transportu.

OPIS MOTOCYKLA

Widok z lewej strony

1 2 3 10 9 8 7 6 5 4

1. Korek zbiornika paliwa
2. Zamek siedziska
3. Bagažnik
4. Śruba wlewu oleju przekładniowego
5. Śruba spustowa oleju przekładniowego

Widok z prawej strony

1. Zbiornik płynu chłodzącego
2. Pedat zmiany biegów
3. Śruba spustowa oleju silnikowego (zbiornik oleju)
4. Śruba spustowa oleju silnikowego (karter)
5. Wkład filtra oleju silnikowego

1 2 3,4 5 6 7 8 9 10 11 12 13

1. Zbiornik płynu hamulca tylnego
2. Pokrętło regulacji napięcia wstępnego sprężyny zespołu amortyzatora
3. Śruba regulacji siły tłumienia odbicia widelca przedniego
4. Śruba regulacji napięcia wstępnego sprężyny widelca przedniego
5. Bezpieczniki

6. Skrzynka z bezpiecznikami

7. Śruba regulacji siły tłumienia kompresji widelca przedniego

8. Zestaw narzędzi podręcznych
9. Akumulator
10. Korek wlewu oleju silnikowego
11. Wziernik kontroli poziomu oleju silnikowego
12. Pedat hamulca
13. Pokrętło regulacji siły tłumienia odbicia zespołu amortyzatora

Funkcje kontrolne i osprzęt kierownicy

1 2 3 4 5 6 7 8 9 10

1. Dźwignia sprzęgła
2. Przełączniki na lewej stronie kierownicy
3. Zbiornik płynu sprzęgła
4. Zespół wyświetlacza wielofunkcyjnego

5. Gniazdo pomocnicze DC

6. Zbiornik płynu hamulca przedniego

7. Przełączniki na prawej stronie kierownicy
8. Dźwignia hamulca
9. Manetka gazu
10. Stacyjka / blokada kierownicy

WSKAŹNIKI I FUNKCJE KONTROLNE

System immobilizera

1. Kluczyk do rejestracji kodu (czerwona obwódka)
2. Kluczyki standardowe (czarna obwódka)

Pojazd jest wyposażony w system blokady rozruchu, który za pomocą specjalnych kodów rejestrowanych w kluczykach standardowych, zabezpiecza pojazd przed kradzieżą.

System składa się z następujących elementów:

• kluczyk z zarejestrowanym kodem (z czerwoną obwódką)
• dwa kluczyki standardowe (z czarną obwódką), które mogą być rejestrowane nowymi kodami
• transponder (zainstalowany w kluczyku z zarejestrowanym kodem)
• immobilizer,
  • system zapłonowy ECU
• kontrolka systemu immobilizera (szczegóty przedstawiono w punkcie: "Kontrolka immobilizera")

Kluczyk z czerwoną obwódką używany jest do rejestracji kodów w każdym z kluczyków standardowych. Jeśli ponowne zarejestrowanie kodu wydaje się zbyt trudne, zalecamy skorzystanie z pomocy autoryzowanego serwisu Yamaha. Nie należy używać czerwonego kluczyka w czasie jazdy. Ten kluczyk służy jedynie do rejestrowania kodów kluczyków standardowych. W czasie jazdy należy używać wyłącznie kluczyka standardowego.

UWAGA:

• NALEŻY UWAŻAĆ, ABY NIE ZGUBIĆ KLUCZYKA Z ZAREJESTROWANYM KODEM. W PRZYPADKU ZGUBIENIA KLUCZYKA NALEŻY JAK NAJSZYBCIEJ SKONTAKTOWAĆ SIĘ Z DEALEREM YAMAHA.
• Jeśli kluczyk z zarejestrowanym kodem zostanie zgubiony zarejestrowanie nowych kodów w kluczykach standardowych będzie niemożliwe. Kluczyki standardowe mogą być nadal używane do uruchomienia pojazdu; jakkolwiek, jeśli wymagane będzie rejestrowanie kodu należy wymienić wewnętrzny system immobilizera. Dlatego też zalecamy przechowywanie zarówno kluczyka z zarejestrowanym kodem, jak i kluczyków standardowych w bezpiecznym miejscu.
• Nie należy wkładać kluczyka do wody.
• Nie należy przechowywać kluczyka w zbyt wysokiej temperaturze.
• Nie należy pozostawiać kluczyka zbył blisko magnesu.
• Nie należy umieszczać na kluczyku ciężkich przedmiotów.
• Nie należy zmieniać oryginalnego kształtu kluczyka.
• Nie należy zdejmować plastikowych elementów kluczyka.
• Nie należy przechowywać obu kluczyków na tym samym breloczku.
• Należy przechowywać kluczyki standardowe z daleka od kluczyka z zarejestrowanym kodem.
• Nie należy trzymać innych kluczyków systemu immobilizera zbyt blisko stacyjki, gdyż mogą spowodować interferencję sygnałów.

Stacyjka / blokada kierownicy

OFF ON ON PUSH OFF LOCK P≡ IGNITION P≡

Stacyjka / blokada kierownicy kontroluje systemy zapłonu i oświetlenia i jest używana do zablokowania kierownicy. Poszczególne pozycje są opisane poniżej.

WSKAZÓWKA

Do regularnego uruchomiania motocykła należy używać standardowego kluczyka (z czarną obwódką). Aby zminimalizować ryzyko zagubienia kluczyka z zarejestrowanym kodem (z czerwoną obwódką) należy go schować w bezpieczne miejsce i używać tylko w przypadku ponownej rejestracji kodu.

ON

Wszystkie obwody elektryczne są zasilane. Zapalają się: podświetlenie zegarów, światło tylne, podświetlenie tablicy rejestracyjnej i światło pomocnicze. Silnik może zostać uruchomiony. W tej pozycji, kluczyka nie można wyjąć ze stacyjki.

WSKAZÓWKA

Światło reflektora zapala się automatycznie w chwili uruchomienia silnika i świeci się do momentu, gdy kluczyk zostanie obrócony do pozycji "OFF", nawet, jeśli silnik zgaśnie.

OFF

Wszystkie systemy elektryczne są wyłączone. W tej pozycji kluczyk może być wyjęty ze stacyjki.

OSTRZEŻENIE:

Nigdy nie należy przekręcać kluczyka do pozycji "OFF" lub "LOCK", gdy pojazd jest w ruchu. W tych pozycjach stacyjki, systemy elektryczne zostaną wyłączone, co może spowodować utratę panowania nad pojazdem i wypadek.

LOCK

Kierownica jest zablokowana, a wszystkie systemy elektryczne są wyłączone. W tej pozycji, kluczyk może być wyjęty ze stacyjki.

Aby zablokować kierownicę

1. Wcisnqć

2. Obrócić

3. Obrócić kierownicę w lewo, do oporu.

4. Wcisnąć kluczyk i cały czas wciskając go, obrócić z pozycji "OFF" do pozycji "LOCK".

5. Wyjąć kluczyk.

Aby odblokować kierownicę

Wcisnąć kluczyk i cały czas wciskając go, obrócić go do pozycji "OFF".

P≤ Parking

Światła awaryjne i światła kierunkowskazów mogą być włączone, ale wszystkie inne systemy elektryczne są wyłączone. W tej pozycji można wyjąć kluczyk ze stacyjki. Kierownica musi być zablokowana, przed obróceniem kluczyka do pozycji P

UWAGA:

Nie należy używać pozycji parkingowej przez dłuższy okres czasu, w przeciwnym razie, akumulator może się rozładować.

Lampki sygnalizacyjne i lampki ostrzegawcze

1 2 10 9 8 7 65 43

1. Kontrolka kierunkowskazu lewego "⇔"
2. Kontrolka kierunkowskazu prawego "⇒"
3. Lampka ostrzegawcza poziomu oleju "
4. Lampka ostrzegawcza problemu silnika "

5. Lampka ostrzegawcza systemu zapobiegającego blokowaniu kół (ABS) "

6. Kontrolka systemu kontroli przyczepności/ lampka ostrzegawcza "TCS"

7. Kontrolka tempomatu
8. Kontrolka świateł drogowych "☐
9. Kontrolka biegu jałowego "N"
10. Kontrolka immobilizera “→”

Kontrolka kierunkowskazu "⇐" i "⇒"

Kontrolka miga, gdy przełącznik kierunkowskazów jest przesunięty w lewo lub w prawo.

Kontrolka biegu jałowego "N"

Kontrolka zapala się, gdy skrzynia biegów znajduje się w położeniu neutralnym.

Kontrolka świateł drogowych

Kontrolka zapala się, gdy światło drogowe reflektorów jest włączone.

Lampka ostrzegawcza poziomu oleju "

Lampka zapala się, gdy poziom oleju jest niski.

Obwód elektryczny lampki można sprawdzić poprzez przekręcenie kluczyka do pozycji "ON". Lampka zaświeci się na kilka sekund, a następnie zgaśnie. Jeżeli lampka kontrolna nie zapala się na początku, przy przekręceniu kluczyka do pozycji "ON" lub, jeśli lampka pozostaje zapalona, należy zlecić Dealerowi Yamaha sprawdzenie obwodu elektrycznego.

WSKAZÓWKA

• Nawet, jeśli poziom oleju jest wystarczający, lampka ostrzegawcza poziomu oleju może migać podczas jazdy na stoku lub podczas gwałtownego przyspieszania lub hamowania, ale nie jest to usterka.
• Model jest również wyposażony w urządzenie autodiagnostyki do obwodu wykrywania poziomu oleju. Jeśli zostanie wykryty problem w obwodzie elektrycznym, następujący cykl powtarza się, aż usterka zostanie naprawiona: lampka ostrzegawcza poziomu paliwa miga osiem razy, a następnie gaśnie na około 2, 5 sekundy. Jeśli to nastąpi, należy zlecić Dealerowi Yamaha sprawdzenie obwodu elektrycznego.

Kontrolki tempomatu

Te lampki zapalają się, gdy tempomat jest aktywny. Patrz punkt: "System tempomatu", aby uzyskać opis lampek kontrolnych.

Obwód elektryczny lampki można sprawdzić poprzez przekręcenie kluczyka do pozycji "ON". Lampka zaświeci się na kilka sekund, a następnie zgaśnie. Jeżeli lampka kontrolna nie zapala się na początku, przy przekręceniu kluczyka do pozycji "ON" lub, jeśli lampka pozostaje zapalona, należy zlecić Dealerowi Yamaha sprawdzenie obwodu elektrycznego.

Lampka ostrzegawcza problemu silnika "K"

Lampka ostrzegawcza zapala się lub miga, gdy w obwodzie elektrycznym monitorowania silnika zostaną wykryte zakłócenia. Jeśli to nastąpi, należy zlecić Dealerowi Yamaha sprawdzenie układu diagnostycznego.

Obwód elektryczny lampki można sprawdzić poprzez przekręcenie kluczyka do pozycji "ON". Lampka zaświeci się na kilka sekund, a następnie zgaśnie. Jeżeli lampka ostrzegawcza nie zapala się na początku, przy przekręceniu kluczyka do pozycji "ON", lub jeśli lampka pozostaje zapalona, należy zlecić Dealerowi Yamaha sprawdzenia obwodu elektrycznego.

WSKAZÓWKA

Lampka ostrzegawcza problemu silnika zapala się, gdy przetącznik start jest wciśnięty, ale to nie oznaczą awarii.

Podczas normalnej pracy, lampka ostrzegawcza ABS zapala się po przekręceniu kluczyka do pozycji "ON" i gaśnie przy jeździe z prędkością 10 km/h lub wyższą. Jeżeli lampka ostrzegawcza ABS:

• nie zapala się, gdy kluczyk znajduje się w pozycji "ON"
• zapala się lub miga podczas jazdy
• nie gaśnie przy jeździe z prędkością 10 km/h lub wyższą

ABS może nie działać prawidłowo. W przypadku wystąpienia którejkolwiek z powyższych sytuacji, należy zlecić Dealerowi Yamaha sprawdzenie systemu, tak szybko, jąk to możliwe (patrz punkt: "System ABS").

OSTRZEŻENIE:

Jeżeli lampka ostrzegawcza ABS nie gaśnie przy jeździe z prędkością 10 km/h lub wyższą, lub jeśli lampka zapala się lub miga podczas jazdy, układ hamulcowy powraca do tradycyjnego hamowania. Jeśli wystąpi którymolwiek z powyższych sytuacji lub, jeśli lampka nie zapala się w ogółe, należy zachować

szczególną ostrożność, aby uniknąć ewentualnego blokowania kół podczas hamowania awaryjnego. Zlecić Dealerowi Yamaha sprawdzenie układu hamulcowego i obwodów elektrycznych, tak szybko, jak to możliwe.

WSKAZÓWKA

Jeśli przełącznik start jest wciśnięty, podczas, gdy silnik pracuje, lampka ostrzegawcza ABS zapala się, ale nie jest to usterka.

Kontrolka systemu kontroli przyczepności / lampka ostrzegawcza "TCS"

Kontrolka / lampka ostrzegawcza miga, gdy system kontroli przyczepności załącza się i gaśnie, gdy system jest wyłączony.

Obwód elektryczny lampki można sprawdzić poprzez przekręcenie kluczyka do pozycji "ON". Lampka zaświeci się na kilka sekund, a następnie zgaśnie. Jeżeli lampka kontrolna nie zapala się na początku, przy przekręceniu kluczyka do pozycji "ON" lub, jeśli lampka pozostaje zapalona, należy zlecić Dealerowi Yamaha sprawdzenie obwodu elektrycznego.

Jeśli system kontroli przyczepności podczas jazdy staje się niesprawny, zapala się wskaźnik "TCS OFF" kontrolka / lampka ostrzegawcza systemu i lampka ostrzegawcza problemu silnika (patrz punkt "System kontroli przyczepności").

1 2 3 4 TCS MODE C2

1. Przycisk "TCS"
2. Wyświetlacz trybu systemu kontroli przyczepności
3. Kontrolka / lampka ostrzegawcza systemu kontroli przyczepności "TCS"
4. Lampka ostrzegawcza problemu silnika "H"

Zresetuj system kontroli przyczepności i kontrolki, postępując zgodnie z procedurą opisaną w punkcie "Resetowanie".

Kontrolka systemu immobilizera

Obwód elektryczny lampki można sprawdzić poprzez przekręcenie kluczyka do pozycji "ON". Lampka zaświeci się na kilka sekund, a następnie zgaśnie. Jeżeli lampka kontrolna nie zapala się na początku, przy przekręceniu kluczyka do pozycji "ON" lub, jeśli lampka pozostaje zapalona, należy zlecić Dealerowi Yamaha sprawdzenie obwodu elektrycznego.

Po przekręceniu kluczyka do pozycji "OFF" i upływie 30 sekund, kontrolka zacznie migać sygnalizując, że immobilizer jest włączony. Po upływie 24 godzin, kontrolka przestanie migać, jednak immobilizer będzie nadal aktywny.

Urządzenie autodiagnostyki wykrywa również problemy w obwodach systemu immobilizera (szczegóły w punkcie: "Urządzenie autodiagnostyki").

System kontroli ustalonej prędkości (tempomat)

Model jest wyposażony w system kontroli ustalonej prędkości (tempomat), zaprojektowany w celu utrzymania ustalonej prędkości jazdy. Tempomat działa tylko podczas jazdy na 3 biegu, przy prędkości od około 50 km/h do 100 km/h, lub podczas jazdy na 4 biegu, przy prędkości od około 50 km/h do 150 km/h lub podczas jazdy na 6 lub 6 biegu, przy prędkości od około 50 km/h do 180 km/h.

OSTRZEŻENIE:

• Nieprawidłowe użycie tempomatu może przyczynić się do utraty przyczepności i doprowadzić do wypadku. Nie należy uruchamiać systemu w dużym ruchu ulicznym, w złych warunkach pogodowych, jeździe po krętych, stromych, nierównych, pokrytych żwirem drogach.
• Podczas jazdy pod góre lub w dół, tempomat może nie być w stanie utrzymać ustaloną prędkość jazdy.
• Aby zapobiec przypadkowemu włączeniu się tempomatu, należy go wyłączyć, jeśli nie jest używany. Należy upewnić się, że kontrolka aktywacji tempomatu nie świeci się.

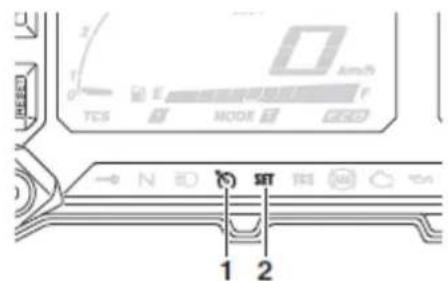

1 2 SET

1. Kontrolka tempomatu
2. Kontrolka ustawień tempomatu "SET"

1. Przełącznik ustawień tempomatu "RES+/SET-"
2. Wyłącznik tempomatu

Aktywacja i ustawienie tempomatu

1. Nacisnąć wyłącznik tempomatu "", znajdujący się po lewej stronie kierownicy. Kontrolka systemu kontroli ustalonej prędkości "" zapali się.
2. Nacisnąć stronę "SET-" przełącznika ustawień, aby aktywować system. Aktualna prędkość jazdy zostanie ustalona. Zapali się kontrolka ustawień tempomatu "SET".

Regulacja ustawienia tempomatu

Podczas pracy systemu kontroli ustalonej prędkości nacisnąć stronę "RES+" przełącznika, aby zwiększyć ustalongą prędkość lub "SET-", aby zmniejszyć ustalongą prędkość.

WSKAZÓWKA

Jednokrotne naciśnięcie przełącznika zmienia prędkość o ok. 2, 0 km/h. Przytrzymanie strony "RES+" lub "SET-" przełącznika ustawień będzie nieprzerwanie zwiększać lub zmniejszać ustawioną prędkość, aż do zwolnienia przełącznika.

Można również ręcznie zwiększyć prędkość jazdy za pomocą manetki gazu. Po przyspieszeniu, ustawić nową prędkość przez wciśnięcie strony "SET-" przełącznika ustawień. Jeśli nie zostanie ustawiona nowa prędkość, po powrocie manetki gazu, pojazd zwolni do prędkości ustawionej wcześniej.

Dezaktywacja tempomatu

Aby anulować ustalongą prędkość jazdy, należy wykonać jedną z poniższych czynności. Kontrolka "SET" zgaśnie.

- Obracać manetkę gazu za pozycję zamknięcia, w kierunku hamowania.

1. Pozycja zamknięcia

2. Kierunek anulowania tempomatu

- Włączyć hamulec przedni lub tylny.

- Zwolnić sprzęgło.

Wcisnąć wyłącznik tempomatu, aby wyłączyć system. Kontrolka tempomatu "3" i kontrolka ustawień "SET" zgasną.

WSKAZÓWKA

Prędkość jazdy spada tak szybko, jak tempomat jest wyłączony, chyba, że manetka gazu jest ustawiona inaczej.

Korzystanie z funkcji wznowienia

Nacisnąć stronę "RES+" przełącznika ustawień tempomatu, aby ponownie aktywować system. Prędkość jazdy powróci do wcześniej wybranej prędkości. Kontrolka ustawień "SET" zapali się.

OSTRZEŻENIE:

Niebezpiecznie jest korzystać z funkcji wznowienia, gdy wcześniej ustawiona prędkość jazdy jest zbyt wysoka dla aktualnych warunków.

WSKAZÓWKA

• Funkcja wznowienia działa podczas jazdy na 3 biegu, przy prędkości od około 50 km/h do 100 km/h, lub podczas jazdy na 4 biegu, przy prędkości od około 50 km/h do 150 km/h lub podczas jazdy na 6 lub 6 biegu, przy prędkości od około 50 km/h do 180 km/h.
• Naciśnięcie wyłącznika tempomatu podczas pracy systemu wyłączyć system całkowicie i skasuje poprzednie ustawienie stałej prędkości. Nie będzie możliwe użycie funkcji wznowienia, dopóki nowa prędkość nie będzie ustalona.

Automatyczne wyłączanie tempomatu

Tempomat w tym modelu jest sterowany elektronicznie i jest połączony z innymi systemami sterowania. Tempomat automatycznie zostanie wyłączony w następujących warunkach.

• Tempomat nie jest w stanie utrzymać ustalonej prędkości jazdy.
• Wykrycie poślizgu koła (jeśli system kontroli przyczepności nie został wyłączony, system kontroli przyczepności będzie działać).
• Przełącznik start/ wyłącznik silnika ustawiony jest w pozycji ✗.
• Silnik gaśnie.

- Podpórka boczna jest opuszczona.

Podczas jazdy z ustaloną prędkością, jeśli tempomat jest wyłączony z powodu powyższych warunków, kontrolka tempomatu “” zgaśnie i kontrolka "SET" miga przez 4 sekundy, a następnie zgaśnie. Kiedy nie podróżujesz z ustaloną prędkością, jeśli przełącznik start/ wyłącznik silnika ustawiony jest w pozycji “”, silnik zgaśnie lub, gdy podpórka boczna jest opuszczona, wtedy kontrolka tempomatu “” (kontrolka "SET" nie miga). Jeśli tempomat wyłącza się automatycznie, należy zatrzymać się i upewnić się, że pojazd jest w dobrym stanie technicznym. Przed ponownym użyciem tempomatu, aktywuj go za pomocą wyłącznika.

WSKAZÓWKA

W niektórych przypadkach, tempomat może nie być w stanie utrzymać ustalonej prędkości jazdy, np., gdy pojazd porusza się pod górę lub z góry.

• Kiedy pojazd porusza się pod górę, rzeczywista prędkość jazdy może być mniejsza niż prędkość ustalona. W takim przypadku, przyspieszenie do ustalonej prędkości można uzyskać za pomocą manetki gazu.
• Kiedy pojazd porusza się w dół, rzeczywista prędkość jazdy może być wyższa niż prędkość ustalona. W takim przypadku, przełącznik ustawień nie może być stosowany do regulacji ustalonej prędkości jazdy. Aby zmniejszyć prędkość jazdy, należy zastosować hamulce. Po naciśnięciu hamulców, tempomat stanie się nieaktywny.

Urządzenie autodiagnostyki

1 2 3 4

1. Kontrolka tempomatu
2. Kontrolka ustawień "SET"
3. Lampka ostrzegawcza problemu silnika "K"
4. Wyświetlacz kodu błędu

Tempomat zostanie również wyłączony w przypadku wykrycia nieprawidłowości, w którymkolwiek systemów pojazdu. Kontrolka "SET" zgaśnie i kontrolka "☐" miga. Nie będzie można użyć systemu kontroli ustalonej prędkości, gdy lampka ostrzegawcza problemu silnika świeci się lub gdy system kontroli ustalonej prędkości jest uszkodzony.

OSTRZEŻENIE:

Jeśli tempomat nie działa prawidłowo, kontrolka "ś" miga. W takim przypadku, należy wyłączyć tempomat i zlecić Dealerowi Yamaha sprawdzenie systemu.

UWAGA:

Jeśli na wyświetlaczu pojawi się kod błędu, należy sprawdzić pojazd, tak szybko, jak to możliwe, w celu uniknięcia uszkodzenia silnika.

Zespół wyświetlacza wielofunkcyjnego

1 2 3 4 5 6 7 12 11 10 9 8 N 25 L0 0:00

1. Przycisk "RESET"
2. Przycisk "TCS"
3. Zegar
4. Obrotomierz
5. Prędkościomierz
6. Wyświetlacz biegu
7. Funkcja wyboru wyświetlacza informacji
8. Wyświetlacz informacji
9. Miernik poziomu paliwa
10. Wskaznik "ECO"
11. Wyświetlacz trybu jazdy
12. Wyświetlacz trybu systemu kontroli przyczepności

OSTRZEŻENIE:

Pamiętaj, aby zatrzymać pojazd przed wprowadzaniem jakichkolwiek zmian ustawień wyświetlacza wielofunkcyjnego. Zmiana ustawień podczas jazdy może rozpraszać kierowcę i zwiększa ryzyko wypadku.

WSKAZÓWKA

Przełącznik wyboru “^/√” i przełącznik "MENU" znajdują się na lewej stronie kierownicy. Przełączniki te pozwalają kontrolować lub zmieniać ustawienia wyświetlacza wielofunkcyjnego.

1. Przetącznik "MENU"

2. Przełącznik wyboru

Zespół wyświetlacza wielofunkcyjnego wyposażony jest w następujące elementy:

• prędkościomierz
  • obrotomierz
• zegar
  • miernik poziomu paliwa
• wskaźnik "ECO"
• wyświetlacz biegu
• urządzenie autodiagnostyki

- wyświetlacz trybu jazdy (który pokazuje wybrany tryb jazdy)

- wyświetlacz trybu systemu kontroli przyczepności (który pokazuje wybrany tryb systemu kontroli przyczepności)

- wyświetlacz funkcji (który pokazuje wybraną funkcję)

- wyświetlacz informacji (który pokazuje różne informacje, takie jak stan licznika)

- wyświetlacz trybu ustawień (który pozwala na ustawienie, wybór lub resetowanie pozycji wyświetlanych na wyświetlaczu informacji)

WSKAZÓWKA

• Przed naciśnięciem przełącznika wyboru “^/∨”, przełącznika "MENU", przycisku "RESET" i przycisku "TCS", należy upewnić się, że kluczyk w stacyjce przekręcony jest do pozycji "ON".
• W modelu na Wielką Brytanię, przed przełączeniem wyświetlania prędkości jazdy oraz przebytych odległości z kilometrów na mile, należy zapoznać się z punktem, w którym opisane są szczegóły.

Obrotomierz

AM 1+38 1 2 x1000r/min km/h TCS MODE GSSO

1. Obrotomierz
2. Strefa wysokich obrotów silnika

Obrotomierz umożliwia monitorowanie obrotów silnika i utrzymywanie ich w optymalnym zakresie mocy. Gdy kluczyk przekręcony jest do pozycji "ON", wskazówka prędkościomierza odchyli się jednokrotnie w zakresie obrotów silnika, a następnie powróci do zera, w celu sprawdzenia obwodu elektrycznego.

UWAGA:

Zabroniona jest praca silnika w strefie wysokich obrotów. Strefa wysokich obrotów silnika: 7750 obr./min i powyżej.

Miernik poziomu paliwa

AM 1138 4 5 6 7 8 9 10 x1000c/min 2 1 0 TCS E MODA F km/h 1

1. Miernik poziomu paliwa

Miernik poziomu paliwa pokazuje ilość paliwa w zbiorniku paliwa. Segmenty wyświetlacza miernika paliwa znikają w kierunku "E" (pusty), w miarę, jak poziom paliwa obniża się. Gdy ostatni segment zaczyna migać, należy jak najszybciej zatankować. Po przekręceniu kluczyka do pozycji "ON", wszystkie segmenty wyświetlacza wyświetlają się raz, w celu sprawdzenia obwodu elektrycznego.

WSKAZÓWKA

Miernik poziomu paliwa wyposażony jest w urządzenie autodiagnostyki. Jeżeli w obwodzie elektrycznym istnieje usterka, wszystkie segmenty zaczynają migać. W takiej sytuacji, należy zlecić Dealerowi Yamaha sprawdzenie obwodu elektrycznego.

Wskaźnik Eco

AM 1138 4 5 6 7 8 9 10 x1000x1000m/min km/ft E TCS MODE ECO 1

1. Wskaznik "ECO"

Wskaźnik zapala się, gdy pojazd jest eksploatowany w ekologiczny, oszczędny sposób. Wskaźnik zgaśnie, gdy pojazd jest zatrzymany.

WSKAZÓWKA

Należy wziąć pod uwagę następujące wskazówki, aby zmniejszyć zużycie paliwa:

• Unikać wysokich obrotów silnika podczas przyspieszania.
• Jechać ze stałą prędkością.
• Wybierać bieg, który jest odpowiedni dla prędkości pojazdu.

Wyświetlacz biegu

138 25 Lo 0:00 N 1 2

1. Kontrolka biegu jałowego "N"
2. Wyświetlacz biegu

Wyświetlacz pokazuje wybrany bieg. Model ten jest wyposażony w 6 biegów. Pozycja neutralna jest wskazana przez kontrolkę biegu jałowego "N" i wyświetlacz biegu "N". Gdy dźwignia sprzęgła jest naciśnięta lub pojazd jest zatrzymany, wyświetlany będzie " - ".

Wyświetlacz trybu jazdy

1. Wyświetlacz trybu jazdy

Wyświetlacz wskazuje, który tryb jazdy został wybrany: tryb turystyczny "T" lub tryb sportowy "S". Aby uzyskać więcej informacji na temat trybów i jak je wybrać, patrz punkt: "D-mode (tryb jazdy)".

Wyświetlacz trybu systemu kontroli przyczepności

AM 1:38 4 x1000r/min km/h E F MODE TCS 1

1. Wyświetlacz trybu systemu kontroli przyczepności

Wyświetlacz wskazuje, który tryb systemu kontroli przyczepności został wybrany: "1", "2" lub "OFF". Aby uzyskać więcej informacji na temat trybów i jak je wybrać, patrz punkt: "System kontroli przyczepności".

Wyświetlacz informacji

1. Wyświetlacz informacji
2. Wyświetlacz -1
3. Wyświetlacz -2
4. Wyświetlacz -3

Istnieją 3 wyświetlacze informacji. Wybrany wyświetlacz informacji można włączyć naciskając przycisk wyboru. Następujące elementy są pokazane na wyświetlaczach informacyjnych:

• wyświetlacz licznika kilometrów
• wyświetlacze liczników przebiegu dziennego
• wyświetlacz licznika rezerwy paliwa
• wyświetlacz szacowanego zakresu podróży
• wyświetlacz czasu, który uptynąt
• wyświetlacz temperatury powietrza wlotowego
• wyświetlacz temperatury płynu chłodzącego
• wyświetlacz średniego zużycia paliwa
• wyświetlacz chwilowego zużycia paliwa

Elementy przedstawione na każdym wyświetlaczu można wybrać za pomocą przycisku wyboru.

Wyświetlacz licznika kilometrów:

Wyświetlacze liczników przebiegu dziennego:

ODO km 20 TRIP-1 km 5.0 TRIP-2 km 7.0

"TRIP-1" i "TRIP-2" pokazują odległość przebytą od ostatniego zerowania.

Jeśli w zbiorniku paliwa pozostaje około 3, 9 l, ostatni segment miernika paliwa zaczyna migać, wyświetlacz automatycznie przełączy się na tryb rezerwy paliwa "TRIP-F" i od tego miejsca rozpocznie się liczenie przebytej odległości.

GEAR 4 TRIP-F km 3.4

W takiej sytuacji, naciśnięcie przełącznika wyboru spowoduje zmianę trybu wyświetlacza, w następującej kolejności:

TRIP-F → Wyświetlacz-1 → Wyświetlacz-2 → Wyświetlacz-3 → TRIP-F

Aby wyzerować licznik przebiegu dziennego, należy nacisnąć przełącznik wyboru, aby wybrać wyświetlacz informacji zawierający ten tryb. Krótko nacisnąć przycisk "RESET", tak, że wyświetlacz licznika przebiegu dziennego zamiga, a następnie, przez co najmniej 2 sekundy, nacisnąć ponownie przycisk "RESET", gdy wyświetlacz licznika przebiegu dziennego miga. Jeśli licznik rezerwy paliwa nie został wyzerowany ręcznie, automatycznie zostanie wyzerowany, a wyświetlacz powróci do trybu wcześniejjszego, po zatankowaniu paliwa i przejechaniu około 5 km.

Wyświetlacz szacowanego zakresu podróży:

Wyświetlacz pokazuje szacunkową odległość, która może być przebyta na paliwie pozostałym w zbiorniku, przy aktualnych warunkach jazdy.

Wyświetlacz czasu, który upłynąt:

Wyświetlacz pokazuje czas, który upłynąt od momentu obrócenia kluczyka w stacyjce do pozycji "ON". Maksymalny czas, który może być pokazany to 99:59. Wyświetlacz jest automatycznie wyzerowany, gdy kluczyk w stacyjce jest obrócony do pozycji "OFF".

WSKAZÓWKA

Istnieją również wyświetlacze "TIME-2" i "TIME-3", ale nie mogą być ustawione w trybie wyświetlacza informacji.

Wyświetlacz temperatury powietrza wlotowego:

Wyświetlacz pokazuje temperaturę powietrza włotowego od -9C - 93°C, w skali, co 1 ° C. Wyświetlana temperatura może różnić się od temperatury otoczenia.

WSKAZÓWKA

- -9 °C będzie wyświetlane, nawet, jeśli temperatura powietrza wlotowego spadnie poniżej -9 °C.

- Najdokładniejszy odczyt temperatury powietrza włotowego będzie przy wolnej jeździe (np. przy prędkości poniżej 20 km/h lub zatrzymaniu się na światłach, skrzyżowaniach, itp.)

Wyświetlacz temperatury płynu chłodzącego:

Wyświetlacz pokazuje temperaturę płynu chłodzącego. Temperatura płynu chłodzącego zmienia się wraz ze zmianami pogody lub obciążenia silnika.

Jeżeli na wyświetlaczu miga informacja "Hi" (wysoki), należy zatrzymać pojazd, wyłączyć silnik i odczekać, aż silnik ostygnie.

GEAR 4 C.TEMP HI

WSKAZÓWKA

Jeśli na wyświetlaczu miga informacja "Hi" (wysoki) nie można przełączyć na inny tryb wyświetlania informacji.

UWAGA:

Nie wolno kontynuować jazdy, jeśli silnik się przegrzewa.

Wyświetlacz średniego zużycia paliwa:

Wyświetlacz średniego zużycia paliwa może być ustawiony na opcje: "km/l", "l/100 km" lub "MPG" (model na rynek Wielkiej Brytanii) i pokazuje średnie zużycie paliwa od momentu, gdy wyświetlacz został ostatnio wyzerowany.

• Jeśli wyświetlacz ustawiony jest na opcję "km/l", wyświetla się średnia odległość, jaka może być przebyta na 1 litrze paliwa, przy aktualnych warunkach jazdy.
• Jeśli wyświetlacz ustawiony jest na opcję "I/100 km", wyświetla się średnia ilość paliwa, niezbędna do przebycia 100 km, przy aktualnych warunkach jazdy.
• Jeśli wyświetlacz ustawiony jest na opcję "MPG" (model na rynek Wielkiej Brytanii), wyświetla się średnia odległość, jaka może być przebyta na 1 galonie paliwa, przy aktualnych warunkach jazdy.

Aby wyzerować licznik średniego zużycia paliwa, należy nacisnąć przełącznik wyboru, aby wybrać wyświetlacz informacji zawierający ten tryb. Krótko nacisnąć przycisk "RESET", tak, że wyświetlacz średniego zużycia paliwa zamiga, a następnie, przez co najmniej 2 sekundy, nacisnąć ponownie przycisk "RESET", gdy wyświetlacz licznika średniego zużycia paliwa miga.

WSKAZÓWKA

Po wyzerowaniu wyświetlacza średniego zużycia paliwa i przejechaniu 1 km wyświetla się symbol "____".

UWAGA:

Jeśli jest to usterka, symbol "._._." będzie stale wyświetlany. Należy zlecić Dealerowi Yamaha sprawdzenie pojazdu.

Wyświetlacz chwilowego zużycia paliwa:

CRNT FUEL km/L 12.3

Wyświetlacz chwilowego zużycia paliwa może być ustawiony na opcje: "km/l", "l/100 km" lub "MPG" (modele na rynek Wielkiej Brytanii) i pokazuje chwilowe zużycie paliwa od momentu, gdy wyświetlacz został ostatnio wyzerowany.

• Jeśli wyświetlacz ustawiony jest na opcję "km/l", wyświetla się odległość, jaka może być przebyta na 1 litrze paliwa, przy aktualnych warunkach jazdy.
• Jeśli wyświetlacz ustawiony jest na opcję "l/100 km", wyświetła się ilość paliwa, niezbędna do przebycia 100 km, przy aktualnych warunkach jazdy.
• Jeśli wyświetlacz ustawiony jest na opcję "MPG" (model na rynek Wielkiej Brytanii), wyświetla się odległość, jaka może być przebyta na 1 galonie paliwa, przy aktualnych warunkach jazdy.

WSKAZÓWKA

Przy jeździe z prędkością poniżej 10 km/h wyświetla się symbol "____".

UWAGA:

Jeśli jest to usterka, symbol "._._" będzie stale wyświetlany. Należy zlecić Dealerowi Yamaha sprawdzenie pojazdu.

Wyświetlacz trybu ustawień

7 8 9 10 MENU Maintenance Time Trip Unit Display Brightness Clock All Reset

1. Wyświetlacz trybu ustawień

WSKAZÓWKA

• Aby zmienić ustawienia w tym trybie, przekładnia musi być w położeniu neutralnym, a pojazd musi być zatrzymany.
• Włączenie biegu i ruszenie lub przekręcenie kluczyka do pozycji "OFF", zapisuje wszystkie wprowadzone ustawienia, następnie powoduje wyjście z trybu ustawień.

Nacisnąć i przytrzymać przełącznik "MENU", przez co najmniej 2 sekundy, aby wejść w tryb ustawień. Aby wyjść z trybu ustawień i powrócić do normalnego trybu wyświetlania, nacisnąć i przytrzymać przełącznik "MENU" ponownie, przez co najmniej 2 sekundy.

Wyświetlacz	Opis
"Maintenance" (konserwacja)	Funkcja ta pozwala sprawdzić i zresetować częstotliwość wymiany oleju (przebieg) "OIL" oraz częstotliwości konserwacji "FREE-1" i "FREE-2".
"Time Trip"	Funkcja pozwala na sprawdzenie i resetowanie funkcji "TIME-
(szacowany czas podróży)	2" i "TIME-3". Te funkcje pokazują całkowity czas, który upłynąt od momentu, gdy kluczyk w stacyjce był w pozycji "ON". Po przekręceniu kluczyka do pozycji "OFF", okresy podróży przestaną być liczone, ale nie zostaną wyzerowane. Maksymalny czas, który może być pokazany to 99:59. Gdy czas podróży osiągnie 99:59, będzie automatycznie zresetowany do 0:00, a liczenie będzie kontynuowane.
"Unit" (jednostka)	Funkcja pozwala na przełączanie jednostek zużycia paliwa pomiędzy "l/100 km" i "km/l". Modele wyłącznie na rynek Wielkiej Brytani: funkcja pozwala na przełączanie jednostk wyświetlania w kilometrach lub milach. Kiedy wybrane są kilometry, jednostki zużycia paliwa mogą być przełączane między "l/100 km" i "km/l".
"Display" (wyświetlacz)	Funkcja pozwala na zmianę pozycji pokazywanych na 3 wyświetlaczach informacji.
"Brightness" (jasność)	Funkcja pozwala na regulację jasności panela zespołu wyświetlacza wielofunkcyjnego, w celu dostosowania do zewnętrznych warunków oświetlenia.
"Clock" (zegar)	Funkcja pozwala na ustawienie zegara.
"All reset" (resetowanie wszystkich pozycji)	Funkcja pozwala na resetowanie wszystkich pozycji, za wyjątkiem licznika kilometrów i zegara.

Resetowanie liczników czynności konserwacyjnych

1. Podświetlić "Maintenance"(konserwacja), za pomocą przełącznika wyboru.

1. Nacisnąć przełącznik "MENU", a następnie nacisnąć przycisk "RESET", aby wybrać pozycję do wyzerowania.

1. Gdy wybrana pozycja do resetowania miga, naciskać przycisk "RESET", przez co najmniej 2 sekundy.
2. Nacisnąć przełącznik "MENU", aby powrócić do menu ustawień.

Kontrola i resetowanie wyświetlacza "TIME-2" i "TIME-3"

1. Podświetlić "Time Trip" (czas podróży), za pomocą przełącznika wyboru.

1. Nacisnąć przełącznik "MENU", aby wyświetlić "TIME-2" i "TIME-3", a następnie, nacisnąć przycisk "RESET", aby wybrać pozycję do wyzerowania.

Time Trip TIME-2 0:07- TIME-3 0:07

1. Gdy wybrana pozycja do resetowania miga, naciskać przycisk "RESET", przez co najmniej 2 sekundy.
2. Nacisnąć przełącznik "MENU", aby powrócić do menu ustawień.

Wybór opcji "Unit"

1. Podświetlić "Unit" (jednostka), za pomocą przełącznika wyboru.

1. Nacisnąć przełącznik "MENU". Wyświetli się jednostka i na wyświetlaczu będzie migał wskaźnik "km lub mile" (model na rynek Wielkiej Brytanii) oraz km/l lub l/100 km.

Unit km or mile ___ km km/L or L/100km ___ km/L

WSKAZÓWKA

• Modele na rynek Wielkiej Brytanii) : kontynuować następujące punkty.
  • Z wyjątkiem modeli na rynek Wielkiej Brytanii): opuścić punkty 3 - 5.
• Modele na rynek Wielkiej Brytanii) : kontynuować następujące punkty.

• Z wyjątkiem modeli na rynek Wielkiej Brytanii): opuścić punkty 3 - 5.

• Nacisnąć przełącznik "MENU". Na wyświetlaczu będzie migał wskaźnik "km lub mile".

• Wybrać "km lub mile", za pomocą przełącznika wyboru, a następnie nacisnąć przełącznik "MENU".

• Nacisnąć przełącznik "MENU". Na wyświetlaczu będzie migał wskaźnik "km lub mile".

• Wybrać "km lub mile", za pomocą przełącznika wyboru, a następnie nacisnąć przełącznik "MENU".

Jeżeli została wybrana jednostka "km", wskaźnik zużycia paliwa można ustawić w dwóch opcjach: "l/100 km" lub "km/l". Aby ustawić wskaźnik, należy postępować według poniższych punktów. Jeżeli została wybrana jednostka "mile", należy opuścić punkty 5 i 6.

1. Wybrać opcję "km/l" lub "l/100 km", za pomocą przełącznika wyboru.
2. Nacisnąć przełącznik "MENU", za pomocą przełącznika wyboru, wybrać opcję "l/100 km" lub "km/l", ponownie nacisnąć przełącznik "MENU".
3. Podświetlić wskaźnik "A", za pomocą przełącznika wyboru, a następnie nacisnąć przełącznik "MENU", aby powrócić do menu ustawień.

Unit km or mile ___ km km/L or L/100km ___ km/L

Wybór pozycji wyświetlania

1. Podświetlić "Display"(wyświetlenie), za pomocą przełącznika wyboru.

1. Nacisnąć przełącznik "MENU", podświetlić wskaźnik do zmiany, za pomocą przełącznika wyboru, a następnie ponownie nacisnąć przełącznik "Menu".

Display Display-1 Display-2 Display-3

1. Podświetlić pozycję do zmiany, za pomocą przełącznika wyboru, a następnie nacisnąć przełącznik "MENU".

Display-1 1-1 A.TEMP 1-2 C.TEMP 1-3 TIME TRIP

1. Wybrać pozycję do wyświetlenia, za pomocą przełącznika wyboru, a następnie nacisnąć przełącznik "MENU".

Display-1 1-1 ODO 1-2 C.TEMP 1-3 TIME TRIP

1. Po zakończeniu zmian ustawień, podświetlić wskaźnik "A", za pomocą przełącznika wyboru, a następnie nacisnąć przełącznik "MENU", aby powrócić do poprzedniego wyświetlenia.

1. Podświetlić wskaźnik "A", za pomocą przełącznika wyboru, a następnie nacisnąć przełącznik "MENU", aby powrócić do menu ustawień.

Regulacja jasności panela licznika

1. Podświetlić "Brightness" (jasność), za pomocą przełącznika wyboru.

1. Nacisnąć przełącznik "MENU".
2. Wybrać poziom jasności, za pomocą przełącznika wyboru, a następnie nacisnąć przełącznik "MENU", aby powrócić do menu ustawień.

1. Podświetlić wskaźnik "Clock" (zegar), za pomocą przełącznika wyboru.

1. Nacisnąć przetącznik "MENU".
2. Gdy cyfra godzin zacznie migać, ustawić cyfrę godzin, za pomocą przełącznika wyboru.

1. Nacisnąć przetącznik "MENU" i cyfra minut zacznie migać.

2. Ustawić cyfrę minut, za pomocą przełącznika wyboru.

3. Nacisnąć przełącznik "MENU", aby powrócić do menu ustawień.

Resetowanie wszystkich wyświetlanych pozycji

1. Podświetlić "All reset" (resetowanie wszystkich pozycji), za pomocą przełącznika wyboru.

1. Nacisnąć przełącznik "MENU".
2. Podświetlić wskaźnik "YES", za pomocą przełącznika wyboru, a następnie nacisnąć przełącznik "MENU".

All Reset NO YES

WSKAZÓWKA

Wskazania licznika kilometrów i zegara nie mogą być wyzerowane.

Urządzenie autodiagnostyki

1 2 3

1. Kontrolka systemu immobilizera

2. Lampka ostrzegawcza problemu silnika "K"

3. Wyświetlacz kodu błędu

Model ten jest wyposażony w urządzenie autodiagnostyki do różnych obwodów elektrycznych. Jeśli zostanie wykryty problem w jednym z tych obwodów, lampka ostrzegawcza problemu silnika zapala się, a na wyświetlaczu pojawi się kod błędu. Jeśli wyświetlacz wyświetl i jakikołwiek kod błędu, zanotuj kod, a następnie zleć Dealerowi Yamaha sprawdzenie pojazdu. Urządzenie samoczynnej diagnostyki wykrywa problemy w obwodach systemu immobilizera. Jeśli zostanie wykryty problem w obwodach systemu immobilizera, kontrolka immobilizera będzie migać, a na wyświetlaczu pojawi się kod błędu, gdy stacyjka jest obrócona do pozycji "ON".

WSKAZÓWKA

Jeśli wyświetlacz pokazuje kod błędu 52, może to być spowodowane zakłóceniami transpondera. Jeśli pojawi się ten kod błędu, wykonaj następujące czynności.

1. Uruchomić silnik za pomocą kluczyka o ponownej rejestracji kodu.

WSKAZÓWKA

Upewnij się, że nie ma innych kluczyków z immobilizerem blisko stacyjki i nie trzymaj więcej niż jednego kluczyka z immobilizerem na tym samym pierścieniu do kluczy! Systemy immobilizerów mogą się wzajemnie zakłócać, co może uniemożliwić uruchomienie silnika.

1. Jeśli silnik uruchomi się, wyłączyć go i spróbować uruchomić silnik za pomocą standardowych kluczyków.
2. Jeśli żaden z kluczyków standardowych nie uruchamia silnika, należy przetransportować motocykl wraz z obydwoma kluczykami standardowymi oraz kodowanym kluczykiem zapasowym do Dealera Yamaha.

UWAGA:

Jeśli na wyświetlaczu pojawi się kod błędu, należy sprawdzić pojazd, tak szybko, jak to możliwe, w celu uniknięcia uszkodzenia silnika.

UWAGA:

Jeśli na wyświetlaczu pojawi się kod błędu, aby zapobiec uszkodzeniu silnika, należy jak najszybciej zlecić Dealerowi Yamaha sprawdzenie pojazdu.

Tryb jazdy ("D-Mode")

D-mode jest elektronicznie sterowanym układem wydajności silnika z wyborem dwóch trybów (tryb turystyczny "T" i tryb sportowy "S"). Wcisnąć przełącznik trybu jazdy MODE" aby przełączać się między trybami (patrz punkt: "Przełącznik trybu jazdy "MODE")

1

1. Przełącznik trybu jazdy "MODE"

WSKAZÓWKA

Przed włączeniem trybu jazdy należy zapoznać się z działaniem przełącznika trybu jazdy "MODE".

Tryb turystyczny "T"

Tryb turystyczny jest odpowiedni dla różnych warunków jazdy. Pozwala kierowcy na elastyczną, płynną jazdę, w zakresie od małych do dużych prędkości.

Tryb sportowy "S"

Tryb, w porównaniu z trybem turystycznym oferuje sportowe osiągi silnika, w zakresie od niskich do średnich prędkości.

Przełączniki na kierownicy Lewa strona

1. Przełącznik "MENU"

2. Przełącznik wyboru

1. Przełączniki tempomatu

2. Przełącznik klaksonu

1. Przełącznik kierunkowskazów "⇔/⇔"

2. Przełącznik światet drogowych i mijania/ "≡D/≡D/PASS"

Prawa strona 1 2 3

1. Przełącznik start / wyłącznik silnika "©/○/⊗"

2. Przełącznik trybu jazdy "MODE"

3. Przełącznik świąteł awaryjnych "⚠"

Przełącznik światet drogowych i mijania/ przełącznik błyskania drogowymi "≡D/≡D/PASS"

Ustawić przełącznik w pozycji "≡D", aby włączyć światła drogowe lub w pozycji "≡D", aby włączyć światła mijania. Aby błysnąć światłami drogowymi, nacisnąć stronę "PASS" przełącznika, gdy przełącznik jest ustawiony w pozycji światet mijania.

Przełącznik kierunkowskazów "⇔/⇒"

Aby zasygnalizować skręt w prawo, przesunąć przełącznik w "⇔". Aby zasygnalizować skręt w lewo, przesunąć przełącznik w "⇔". Po zwolnieniu

przełącznik powraca do położenia środkowego. Aby wyłączyć światła kierunkowskazów, przesunąć przełącznik po tym, jak wrócił do pozycji środkowej.

Przełącznik klaksonu "

Nacisnąć przełącznik, aby włączyć sygnał dźwiękowy.

Przełącznik start/ wyłącznik silnika “©/○/×”

Aby uruchomić silnik za pomocą przełącznika start, ustawić przełącznik na "O", a następnie nacisnąć stronę "S" przełącznika. Przed uruchomieniem silnika, należy zapoznać się z instrukcjami, podanymi w punkcie: "Uruchomienie silnika". Ustawić przełącznik na "", aby zatrzymać silnik w przypadku zagrożenia, np. przewrócenie się pojazdu lub, gdy linka gazu zostanie zablokowana.

WSKAZÓWKA

Lampka ostrzegawcza problemu silnika i lampka ostrzegawcza ABS zapalają się, gdy kluczyk jest obrócony do pozycji "ON" i przełącznik start jest wciśnięty, nie oznacza to jednak nieprawidłowości.

Przełącznik świąteł awaryjnych “⚠”

Gdy kluczyk jest w pozycji "ON" lub "P≤", nacisnąć ten przełącznik, aby uruchomić światła awaryjne (jednoczesne miganie wszystkich światet sygnalizacyjnych). Światła awaryjne używane są w sytuacjach awaryjnych lub, gdy należy ostrzec innych uczestników ruchu o tym, że Twój pojazd jest zatrzymany na drodze i może stanowić zagrożenie.

UWAGA:

Nie należy zbyt długo używać świateł awaryjnych, gdyż może to spowodować rozładowanie akumulatora.

Przełączniki systemu kontroli ustalonej prędkości (tempomatu)

Zapoznaj się ze szczegółami, opisanymi w punkcie: "Aktywacja i ustawienie tempomatu".

Przełącznik "MENU"

Przełącznik jest używany do wyboru pozycji na wyświetlaczu funkcji i wyświetlaczu trybu ustawień zespołu wyświetlacza wielofunkcyjnego. Zapoznaj się ze szczegółami, opisanymi w punkcie: "Zespół wyświetlacza wielofunkcyjnego".

Przełącznik wyboru “^/∨”

Przełącznik jest używany do wyboru pozycji na wyświetlaczu funkcji i wyświetlaczu trybu ustawień zespołu wyświetlacza wielofunkcyjnego. Zapoznaj się ze szczegółami, opisanymi w punkcie: "Zespół wyświetlacza wielofunkcyjnego".

Przełącznik trybu jazdy "MODE"

OSTRZEŻENIE:

Nie można używać przełącznika "MODE" podczas jazdy.

Za pomocą przełącznika "MODE" można przełączać tryb jazdy na tryb turystyczny "T" lub tryb sportowy "S". Aby zmiana trybu jazdy była możliwa, manetka gazu musi być całkowicie zamknięta. Wybrany tryb jest pokazywany na wyświetlaczu trybu jazdy. Tryb jazdy nie może być zmieniony, gdy działa tempomat.

Dźwignia sprzęgła 1 4 2 3

1. Dźwignia sprzęgła
2. Pokrętło regulacyjne pozycji dźwigni sprzęgła
3. Znak strzałki
4. Odległość między dźwignią sprzęgła i manetką gazu

Dźwignia sprzęgła znajduje się po lewej stronie kierownicy. Włącza i wyłącza sprzęto. Pociągnąć dźwignię sprzęgła w kierunku kierownicy, aby wysprzęglić bieg. Zwołnić dźwignię, aby włączyć sprzęto. Aby zmiana biegów odbywała się jak najtagodniej, należy naciskać dźwignię sprzęgła szybko i zwalniać ją powoli.

Dźwignia sprzęgła wyposażona jest w pokrętło regulacyjne pozycji dźwigni. Aby wyregulować odległość między dźwignią sprzęgła i manetką gazu, należy obracać pokrętło, trzymając dźwignię odciągniętą od manetki. Należy upewnić się, że ustawienie na pokrętle regulacyjnym jest wyrównane ze znakiem strzałki na dźwigni sprzęgła.

Dźwignia sprzęgła wyposażona jest w przełącznik sprzęgła, który jest elementem systemu odcinającego zapłon (patrz punkt: "System odcinania zapłonu").

Pedal zmiany biegów

Pedał zmiany biegów znajduje się z lewej strony motocykła i jest stosowany w połączeniu z dźwignią sprzęgła podczas zmiany przełożenia w 6- biegowej, stale zazębionej przekładni.

Dźwignia hamulca

Dźwignia hamulca znajduje się po prawej stronie kierownicy. Aby uruchomić hamulec przedni, pociągnąć dźwignię w stronę manetki kierownicy.

Model jest wyposażony w jednolity układ hamulcowy. Po naciśnięciu dźwigni hamulca, działa hamulec przedni i część hamulca tylnego. Dla pełnej skuteczności hamowania, naciskać jednocześnie, zarówno dźwignię hamulca, jak i pedał hamulca. Jednolity układ hamulcowy jest monitorowany przez moduł ECU, który wyłącza jednolity układ hamulcowy i wznawia hamowanie konwencjonalne, w przypadku wystąpienia awarii.

WSKAZÓWKA

• Gdy jednolity układ hamulcowy jest włączony, podczas naciskania na dźwignię hamulca przedniego, mogą być odczuwalne na pedale hamulca opór i dragnia, ale to nie oznaczą awarii.
• Jednolity układ hamulcowy nie działa, aż pojazd ruszy.
• Po rozpoczęciu hamownia, przy zastosowaniu dźwigni hamulca, jednolity układ hamulcowy jest wciąż aktywny. Dalsze naciskanie dźwigni hamulca nie zwiększy siły hamowania hamulca tylnego. Naciśnięcie na pedał hamulca pozwoli uzyskać dodatkową siłę hamowania, konieczną, np. podczas parkowania na pochyłości. Ujednolicony system hamowania wyłącza się, gdy dźwignia hamulca zostanie zwolniona. Następnie, układ hamulcowy powraca do hamowania konwencjonalnego. Po ruszeniu, jednolity układ hamulcowy jest ponownie włączony.
• Jednolity układ hamulcowy nie działa, gdy do hamowania jest stosowany tylko pedał hamulca lub pedał hamulca jest stosowany przed naciśnięciem dźwigni hamulca.

Dźwignia hamulca jest wyposażona w pokrętło regulacji położenia dźwigni hamulca. Aby wyregulować odległość między dźwignią hamulca, a manetką gazu, należy przekręcać pokrętło regulacyjne, trzymając dźwignię w odpowiedniej odległości od manetki. Należy upewnić się, że odpowiednie ustawienie na pokrętle zrówna się ze znakiem "Δ" na dźwigni hamulca.

1 4 2 3

1. Dźwiania hamulca
2. Pokrętło regulacji pozycji dźwigni hamulca
3. Znak "Δ"
4. Odległość między dźwignią hamulca, a manetka gazu

Pedal hamulca

Pedał hamulca znajduje się z prawej strony motocykła. Aby uruchomić hamulec tylny, naciskać na pedał hamulca.

ABS

Yamaha ABS (układ hamulcowy zapobiegający blokowaniu kół podczas hamowania) posiada podwójny system elektronicznego sterowania, który działa niezależnie na hamulec przedni i tylny. Hamulce z ABS należy obstugiwać tak, jak hamulce konwencjonalne. Jeśli ABS jest aktywowany, na dźwigni lub pedale hamulca może być odczuwalne pulsowanie. W tej sytuacji, należy

nadal naciskać hamulce i pozwolić na pracę ABS; nie "pompować" hamulców, ponieważ zmniejszy to skuteczność hamowania.

OSTRZEŻENIE:

Zawsze należy zachować odpowiednią odległość od pojazdu jadącego z przodu i dostosować prędkość jazdy, nawet, jeśli działa ABS.

• ABS działa najlepiej na długiej odległości hamowania.
- Na niektórych powierzchniach, takich jak, nierówne drogi lub żwir, droga hamowania może być dłuższa przy działaniu ABS, niż bez.

ABS jest monitorowany przez moduł ECU, który powróci do konwencjonalnego systemu hamowania, w przypadku wystąpienia awarii.

WSKAZÓWKA

• ABS przeprowadza test autodiagnostyki za każdym razem, gdy pojazd po raz pierwszy rusza, po przekręceniu kluczyka do pozycji "ON" i osiąga prędkość, co najmniej 10 km/h. Podczas tego testu z pod siedziska stychać dźwięk "kliknięcia", a jeśli dźwignia hamulca lub pedał hamulca są nawet lekko naciskane, na dźwigni lub pedale hamulca mogą być odczuwalne wibracje, ale nie to oznacza awarii.
• ABS posiada tryb testowy, który pozwala właścicielowi poczuć pulsowanie na dźwigni hamulca lub pedale hamulca, gdy ABS działa. Jednak, podczas wykonywania tego testu potrzebne są specjalne narzędzia, dlatego, gdy przeprowadzany jest test, należy skontaktować się z Dealerem Yamaha.

UWAGA:

Elementy z magnesami (w tym narzędzia, mocowane magnesem, namagnesowane śrubokręty) należy trzymać z dala od piasty koła przedniego i tylnego, ponieważ można uszkodzić magnetyczne wirniki, znajdujące się w piaście koła, co może spowodować nieprawidłowe działanie systemu ABS i jednolitego układu hamulcowego.

1

1. Piasta koła przedniego

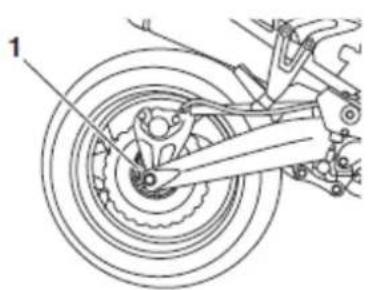

1

1. Piasta koła tylnego

System kontroli przyczepności

System kontroli przyczepności pomaga zachować przyczepność w czasie przyspieszania na śliskich nawierzchniach, takich jak, nieutwardzone lub mokre drogi. Jeżeli czujniki wykryją, że koło tylne zaczyna się ślizgać (niekontrolowane poślizgi) system pomaga w regulacji mocy silnika, potrzebnej po odzyskaniu przyczepności. Wskaźnik systemu kontroli przyczepności/ lampka ostrzegawcza miga, informując kierowcę, że system kontroli przyczepności jest aktywny.

WSKAZÓWKA

Kierowca może również zauważyć delikatną zmianę w dźwięku pracy silnika i wydechu, gdy system kontroli przyczepności jest aktywny.

OSTRZEŻENIE:

System kontroli przyczepności nie zastąpi jazdy odpowiedniej do warunków. Kontrola przyczepności nie może zapobiec utracie przyczepności spowodowanej nadmierną prędkością wchodzenia w zakręt, mocnego przyspieszania na powierzchni nachylonej pod ostrym kątem lub podczas hamowania i nie może zapobiec ślizganiu się koła przedniego. Jak w przypadku każdego motocykła, do nawierzchni, które mogą być śliskie, zbliżać się ostrożnie i unikać nawierzchni szczególnie śliskich.

Dostępne są trzy tryby systemu kontroli przyczepności:

• "TCS 1": tryb domyślny
• "TCS 2": tryb sportowy
W tym trybie zmniejszona jest pomoc systemu w kontroli przyczepności, dzięki czemu, koło tylne obraca się bardziej swobodnie niż w "TCS 1".

- "TCS OFF": kontrola przyczepności jest wyłączona. System może być również automatycznie wyłączony w niektórych warunkach jazdy (patrz punkt: "Resetowanie" na stronie 3-28).

Po przekręceniu kluczyka do pozycji "ON", kontrola przyczepności jest włączona i "TCS 1" jest wyświetlany na wyświetlaczu wielofunkcyjnym. System kontroli przyczepności może być zmieniony tylko wtedy, gdy kluczyk znajduje się w pozycji "ON", a pojazd nie jest w ruchu.

WSKAZÓWKA

Wyłączenie systemu kontroli przyczepności pomaga uwolnić koło tylne w sytuacji, gdy motocykl ugrzeźnie w błocie, piasku lub w innych miękkich nawierzchniach.

UWAGA:

Korzystać tylko z określonych opon. Używanie opon o różnym rozmiarze spowoduje, że dokładna kontrola obrotu opon przez system kontroli przyczepności będzie niemożliwa.

Ustawienie systemu kontroli przyczepności

OSTRZEŻENIE:

Jakiekolwiek zmiany ustawień systemu kontroli przyczepności należy wykonywać podczas postoju motocykła. Zmiana ustawień podczas jazdy odwraca uwagę kierowcy i zwiększa ryzyko wypadku.

Nacisnąć przycisk "TCS" na wyświetlaczu wielofunkcyjnym, mniej niż jedną sekundę, aby przełączać się między trybami "1" i "2". Nacisnąć przycisk, przez co najmniej dwie sekundy, aby wybrać tryb "TCS OFF" i wyłączyć system kontroli przyczepności. Ponownie nacisnąć przycisk, aby powrócić do wcześniej wybranego trybu "1" lub "2".

1 2

1. Przycisk systemu kontroli przyczepności "TCS"

2. Wyświetlacz trybu systemu kontroli przyczepności

Resetowanie systemu kontroli przyczepności

System kontroli przyczepności będzie nieaktywny w następujących warunkach:

• Przednie lub tylne koło podczas jazdy zostało uniesione z podłoża podczas jazdy.
• Nadmierne obracanie tylnego koła.

Jeżeli system kontroli przyczepności został wyłączony, zapali się zarówno kontrolka/ lampka ostrzegawcza systemu, jak i lampka ostrzegawcza problemu silnika.

Aby zresetować system kontroli przyczepności

Kluczyk w stacyjce obrócić do pozycji "OFF". Odczekać przynajmniej 1 sekundę, a następnie kluczyk obrócić do pozycji "ON". Kontrolka/ lampka ostrzegawcza systemu powinna zgasnąć i system będzie włączony. Lampka ostrzegawcza problemu silnika powinna zgasnąć, gdy motocykl osiągnie prędkość, co najmniej 20 km/h. Jeśli po resetowaniu kontrolka/ lampka ostrzegawcza systemu nie zgasną, można będzie jechać motocyklem; jakkolwiek, należy zlecić Dealerowi Yamaha sprawdzenie pojazdu.

Korek zbiornika paliwa

1 2

1. Odblokowanie
2. Pokrywa korka zbiornika paliwa

Aby zdjąć korek zbiornika paliwa

Otworzyć pokrywę korka zbiornika paliwa, włożyć kluczyk do zamka, a następnie obrócić kluczyk o ¼ obrotu w prawo. Zamek zostanie zwolniony, a korek zbiornika paliwa może być wyjęty.

Aby zainstalować korek zbiornika paliwa

1. Włożyć korek zbiornika paliwa, z kluczykiem włóżonym do zamka, do otworu zbiornika.
2. Przekręcić kluczyk w lewo, do pozycji wyjściowej, wyjąć go, a następnie zamknąć pokrywę.

WSKAZÓWKA

Korek zbiornika paliwa nie może być zainstalowany, jeśli kluczyka nie ma w zamku. Ponadło, kluczyk nie może być wyjęty, jeśli korek nie jest właściwie zainstalowany i zamknięty.

OSTRZEŻENIE:

Przed każdą jazda należy upewnić się, że korek jest prawidłowo założony. Wyciekające paliwo stanowi zagrożenie pożarowe.

Paliwo

Należy upewnić się, że w zbiorniku jest dostateczna ilość paliwa.

OSTRZEŻENIE:

Benzyna i jej opary są niezwykle łatwopalne. Aby uniknąć pożaru i wybuchu i aby zmniejszyć ryzyko obrażeń, podczas tankowania należy postępować zgodnie z poniższymi instrukcjami.

1. Przed tankowaniem wyłączyć silnik i upewnić się, że nikt nie siedzi na motocyklu. Nie wolno palić papierosów w czasie tankowania, ani tankować w sąsiedztwie otwartego ognia, iskier lub innych źródeł zapłonu.
2. Nie przepetniać zbiornika paliwa. Po rozgrzaniu paliwo ulega rozszerzeniu i może się przelać. Zbiornik należy dopełniać tylko do dolnej krawędzi króćca napełniającego, tak, jak to pokazano na ilustracji. Po rozgrzaniu paliwo ulega rozszerzeniu i może się przelać.

1. Rura wlewu paliwa

2. Maksymalny poziom paliwa

3. Natychmiast wytrzeć rozlane paliwo.

UWAGA:

Rozlane paliwo należy natychmiast wytrzeć czystą szmatką, gdyż może uszkodzić lakier i elementy plastikowe motocykła.

1. Upewnić się, że korek zbiornika paliwa został mocno zamknięty.

OSTRZEŻENIE:

Benzyna jest trująca, dlatego należy obchodzić się z nią ostrożnie. Nie wolno zasysać benzyny ustami. W przypadku połknięcia benzyny, zatrucia się jej

oparami lub dostania się benzyny do oczu, należy natychmiast skorzystać z pomocy lekarza. W przypadku obłania się benzyną, miejsca oblane należy bezzwłocznie umyć wodą i mydłem. Ubranie zmoczone benzyną należy zmienić.

Zalecane paliwo: benzyna bezołowiowa Premium (gazohol (E10) do zaakceptowania) pojemność zbiornika paliwa: 23, 0 l w tym rezerwa paliwa: 3, 9 l

UWAGA:

Należy stosować wyłącznie benzynę bezołowiiową. Użycie benzyny ołowiowej może spowodować poważne uszkodzenia wewnętrznych części silnika, takich jak zawory, pierścienie tłokowe, jak również elementów układu wydechowego.

WSKAZÓWKA

Silnik tego motocykła został przystosowany do pracy na benzynie wysokooktanowej bezołowiowej, o minimalnej liczbie oktanowej 95. Jeśli używając danego typu benzyny zaobserwujesz szarpanie, lub nierówną pracę silnika, zastosuj inną markę paliwa, lub paliwa, o wyższej liczbie oktanowej. Stosowanie benzyny bezołowiowej przedłuża czas eksploatacji świecie zapłonowych i zmniejsza koszty konserwacji motocykła.

Gazohol

Istnieją dwa rodzaje gazoholu: gazohol zawierający etanol i gazohol zawierający metanol. Gazohol zawierający etanol może być zastosowany, pod warunkiem, że zawartość etanolu nie przekracza 10 % (E10). Yamaha nie zaleca stosowania gazoholu, zawierającego metanol, ponieważ taka mieszanka może uszkodzić układ paliwowy i obniżyć osiągi silnika.

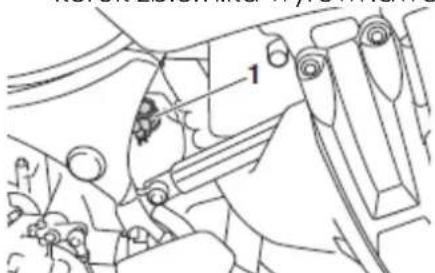

Przewód odpowietrzający i przelewowy zbiornika paliwa

1. Przewód odpowietrzający i przelewowy zbiornika paliwa

Przed rozpoczęciem eksploatacji motocykla należy:

• Sprawdzić połączenie każdego przewodu.
• Sprawdzić każdy przewód pod kątem pęknięć lub uszkodzeń i wymienić, w razie potrzeby.
• Upewnić się, że końcówka każdego przewodu nie jest zapchana i oczyścić, w razie potrzeby.
• Upewnić się, że końcówka każdego przewodu jest poprowadzona poza ostoną.

Katalizator

Model ten jest wyposażony w katalizator, który znajduje się w układzie wydechowym.

OSTRZEŻENIE:

Po przebytej jeździe, układ wydechowy jest gorący. Aby zmniejszyć ryzyko pożaru lub poparzenia należy przestrzegać następujących zaleceń:

• Nie wolno parkować motocykła w pobliżu możliwych zagrożeń pożarowych, takich jak trawy lub inne materiały łatwopalne.
• Motocyki należy parkować w miejscu, gdzie piesi i dzieci nie mogą dołykać gorącego układu wydechowego.
• Przed wykonaniem jakichkolwiek prac konserwacyjnych upewnij się, że układ wydechowy ostygł.
• Nie pozwól, aby silnik pracował na biegu jałowym dłużej niż kilka minut. Długa praca na biegu jałowym może powodować gromadzenie się ciepła.

UWAGA:

Należy stosować wyłącznie benzynę bezołowiiową. Stosowanie benzyny ołowiowej powoduje nieodwracalne uszkodzenie katalizatora.

Siedzisko kierowcy

Aby zdjąć siedzisko kierowcy

1. Włożyć kluczyk do zamka siedziska, a następnie przekręcić kluczyk w lewo.

1. Zamek siedziska

2. Otwieranie

3. Unieść przód siedziska kierowcy i przesunąć siedzisko do przodu.

Aby zainstalować siedzisko kierowcy

1. Włożyć wypust znajdujący się z przodu siedziska do uchwytu siedziska, jak pokazano na ilustracji, a następnie pchnąć przód siedziska w dół, aby zablokować go w miejscu.

1. Wypust

2. Uchwyt siedziska

3. Przekręcić kluczyk w lewo i wyjąć go.

WSKAZÓWKA

- Przed rozpoczęciem jazdy, należy upewnić się, że siedzisko zostało prawidłowo zabezpieczone.

- Wysokość siedziska kierowcy może być regulowana, w zależności od preferencji kierowcy.

Ustawienie wysokości siedziska kierowcy

Wysokość siedziska kierowcy może być ustawiona w jednej z dwóch pozycji, w zależności od preferencji kierowcy. Wysokość siedziska została ustawiona w pozycji górnej na dostawę.

1. Pozycja dolna

2. Pozycja górna

Aby zmienić wysokość siedziska kierowcy do pozycji dolnej

1. Zdjąć siedzisko kierowcy (szczegóły w punkcie: "Siedzisko kierowcy").

2. Wyciągnąć na zewnątrz regulator wysokości siedziska kierowcy.

1. Regulator wysokości siedziska kierowcy

2. Zainstalować regulator tak, aby znak na regulatorze był wyrównany ze znakiem "L".

1. Regulator wysokości siedziska kierowcy

2. Znak "L"

3. Znak do wyrównania

4. Włożyć wypust, znajdujący się z tytu siedziska kierowcy w uchwyt A siedziska, jak pokazano na ilustracji.

1. Wypust

2. Uchwyt A siedziska (do pozycji dolnej)

Aby zmienić pozycję siedziska kierowcy do pozycji górnej

1. Zdjąć siedzisko kierowcy (szczegóły w punkcie: "Siedzisko kierowcy").

2. Wyciągnąć na zewnątrz regulator wysokości siedziska kierowcy.

1. Regulator wysokości siedziska kierowcy

2. Zainstalować regulator tak, aby znak na regulatorze był wyrównany ze znakiem "H".

1. Regulator wysokości siedziska kierowcy

2. Znak "H"

3. Znak do wyrównania

4. Włożyć wypust, znajdujący się z tytu siedziska kierowcy w uchwyt B siedziska, jak pokazano na ilustracji.

1. Wypust

2. Uchwyt B siedziska (do pozycji górnej)

3. Zamontować siedzisko pasażera.

WSKAZÓWKA

Przed rozpoczęciem jazdy należy upewnić się, że siedzisko jest właściwie zabezpieczone.

Owiewka

Owiewka może być ustawiona w jednej z czterech pozycji, w zależności od preferencji kierowcy.

Aby ustawić wysokość owiewki

1. Poluzować pokrętło regulacji wysokości owiewki na każdej stronie owiewki, do wyczucia oporu.

UWAGA:

Nie kontynuować obracania pokrętła po wyczuciu oporu. W przeciwnym razie, pokrętło może się uszkodzić.

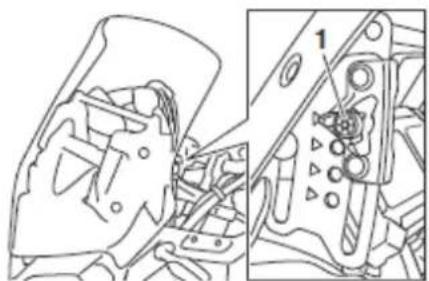

1. Pokrętło regulacji wysokości owiewki

2. Wyciągnąć uchwyty płyty przesuwnej na zewnątrz, a następnie dostosować wysokość owiewki.

1

1. Uchwyt płyty przesuwnej

2. Dopasować uchwyty płyty przesuwnej do znaków wyrównania w żądanej pozycji.

WSKAZÓWKA

• Upewnić się, że uchwyty płyty przesuwnej są wyrównane ze znakami na tej samej wysokości po obu stronęch owiewki.
• Upewnić się, że występ na każdym uchwycie płyty przesuwnej pasuje do odpowiedniego otworu w płycie przesuwnej.

1. Znak wyrównania

2. Płyta przesuwna

3. Dokręcić pokrętła regulacji.

Regulacja widelca teleskopowego przedniego

! OSTRZEŻENIE:

Obydwa amortyzatory należy ustawiać zawsze w tym samym położeniu. Różne ustawienia mogą spowodować gorsze prowadzenie motocykła i utratę stabilności.

Widelec teleskopowy przedni wyposażony jest w śruby regulacji napięcia wstępnego sprężyny, śruby regulacji siły tłumienia odbicia i śruby regulacji siły tłumienia dobicia.

UWAGA:

Nie wolno przekręcać mechanizmu regulacyjnego poza ustawienia maksimum lub minimum.

Napięcie wstępne sprężyny

Aby zwiększyć napięcie wstępne i tym samym zwiększyć twardość zawieszenia, należy przekręcać śrubę regulacji, na każdym z ramion widelca teleskopowego w kierunku (a). Aby zmniejszyć napięcie wstępne i tym samym zmniejszyć twardość zawieszenia, należy przekręcać śrubę regulacji, na każdym z ramion widelca teleskopowego w kierunku (b).

(a) (b)

1. Śruba regulacji napięcia wstępnego

Ustawienie napięcia wstępnego sprężyny jest określone przez odległość A, pokazaną na ilustracji. Krótsza odległość A oznacza wyższe napięcie wstępne sprężyny. Dłuższa odległość A oznacza niższe napięcie wstępne sprężyny.

Ustawienia napięcia wstępnego sprężyny:

Minimalne(zawieszenie miękkie):

Odległość A = 19,0 mm

Standardowe:

Odległość A = 14,0 mm

Maksymalne (zawieszenie twarde):

Odległość A = 4,0 mm

Siła tłumienia odbicia

Aby zwiększyć siłę tłumienia odbicia i tym samym zwiększyć twardość widelca teleskopowego, należy przekręcać śrubę regulacji na każdym z ramion widelca w kierunku (a). Aby zmniejszyć siłę tłumienia odbicia i tym samym zmniejszyć twardość widelca, należy przekręcać śrubę regulacji na każdym z ramion widelca w kierunku (b).

(a) (b)

1. Śruba regulacji siły tłumienia odbicia

Ustawienia siły tłumienia odbicia:

Minimalne(miękki):

10 kliknięć w kierunku (b)*

Standardowe:

8 kliknięć w kierunku (b)*

Maksymalne (twardy):

1 kliknięcie w kierunku (b)*

*gdy śruba regulacji przekręcona jest do oporu w kierunku (a)

Siła tłumienia dobicia

Aby zwiększyć się tłumienia dobicia i tym samym zwiększyć twardość widelca teleskopowego, należy przekręcać śrubę regulacji na każdym z ramion widelca w kierunku (a). Aby zmniejszyć się tłumienia dobicia i tym samym zmniejszyć twardość widelca, należy przekręcać śrubę regulacji na każdym z ramion widelca w kierunku (b).

1 (a) (b)

1. Śruba regulacji siły tłumienia dobicia

Ustawienia siły tłumienia dobicia:

Minimalne(miękki):

13 kliknięć w kierunku (b)*

Standardowe:

6 kliknięć w kierunku (b)*

Maksymalne (twardy):

1 kliknięcie w kierunku (b)*

*gdy śruba regulacji przekręcona jest do oporu w kierunku (a)

WSKAZÓWKA

Chociaż liczba kliknięć w mechanizmie regulacyjnym nie zawsze może dokładnie zgadzać się z powyższą specyfikacją (wynika to z nieznacznych różnic produkcyjnych), to aktualna liczba kliknięć powinna znajdować się w przybliżonym zakresie regulacji. Aby przeprowadzić precyzyjną regulację zalecamy, aby sprawdzić liczbę kliknięć każdego z mechanizmów regulacyjnych i odpowiednio ją zmodyfikować, w razie potrzeby.

Regulacja zespołu amortyzatora

Zespół amortyzatora jest wyposażony w pokrętło regulacji napięcia wstępnego sprężyny i pokrętło regulacji siły tłumienia odbicia.

UWAGA:

Nie wolno przekręcać mechanizmu regulacyjnego poza ustawienia maksimum lub minimum.

Napięcie wstępne sprężyny

Aby zwiększyć napięcie wstępne i tym samym zwiększyć twardość zawieszenia, należy przekręcać pokrętło regulacji w kierunku (a). Aby zmniejszyć napięcie wstępne i tym samym zmniejszyć twardość zawieszenia, należy przekręcać pokrętło regulacji w kierunku (b).

UWAGA:

Aby uniknąć uszkodzenia pokrętła regulacji, nie obracać pokrętła siedząc na pojeździe.

WSKAZÓWKA

• Dopasować odpowiedni znak na mechanizmie regulacyjnym z krawędzią dopasowania.
• Podczas regulowania napięcia wstępnego sprężyny nie powinno być cieżaru na tylnej części pojazdu.

(b) 1 (a) 6 5 4 3 2 1 SOFT HARD 2

1. Pokrętło regulacji napięcia wstępnego
2. Krawedź dopasowania

Ustawienie napięcia wstępnego sprężyny: Minimalne (zawieszenie miękkie):

6

Standardowe:

4

Maksymalne (zawieszenie twarde):

1

Siła tłumienia odbicia

Aby zwiększyć siłę tłumienia odbicia i tym samym zwiększyć twardość amortyzatora, należy przekręcać pokrętło regulacji w kierunku (a). Aby zmniejszyć siłę tłumienia odbicia i tym samym zmniejszyć twardość amortyzatora, należy przekręcać pokrętło regulacji w kierunku (b).

(b) (a) 1

1. Pokrętło regulacji siły tłumienia odbicia

Ustawienie siły tłumienia odbicia:

Minimalne(miękki):

20 kliknięć w kierunku (b)*

Standardowe:

10 kliknięć w kierunku (b)*

Maksymalne (twardy):

3 kliknięcia w kierunku (b)*

*gdy śruba regulacji przekręcona jest do oporu w kierunku (a)

WSKAZÓWKA

W celu uzyskania dokładnej regulacji, należy sprawdzić rzeczywistą, całkowitą liczbę kliknięć lub obrotów każdego z mechanizmów regulacyjnych siły tłumienia. Ten zakres regulacji może nie dokładnie zgodzać się z wymienioną specyfikacją, ze względu na małe różnice w produkcji.

OSTRZEŻENIE:

Amortyzator tego motocykła zawiera silnie sprężony azot. Przed przystąpieniem do wykonywania czynności przy amortyzatorze, należy uważnie zapoznać się z poniższymi informacjami. Producent nie jest odpowiedzialny za szkody lub rany spowodowane nieprawidłowym obchodzeniem się z amortyzatorem.

• Nie należy dotykać, ani próbować otworzyć cylindra. Może to grozić uszkodzeniem ciała.
• Nie należy wystawiać amortyzatora na działanie płomienia lub innych źródeł ciepła. Mogłoby to spowodować nadmierny wzrost ciśnienia w amortyzatorze i jego wybuch.
• Nie należy deformować lub uszkadzać amortyzatora w jakikolwiek sposób. Uszkodzenie cylindra spowoduje zła amortyzację.
• Wszelkie naprawy amortyzatora powinny być wykonywane przez autoryzowany serwis Yamaha.

Bagažniki

Motocykl jest wyposażony w standardowy bagażnik oraz dodatkowy bagażnik, znajdujący się pod siedziskiem pasażera. Dodatkowy bagażnik przedłuża powierzchnię ładunkową i pojemność ładunkową standardowego bagażnika. Aby korzystać z dodatkowego bagażnika, należy skonsultować się z Dealerem Yamaha.

Bagażnik standardowy

1. Bagażnik standardowy

Bagażnik dodatkowy

• Nie wolno przekraczać maksymalnego obciążenia pojazdu: 213 kg.
• Nie wolno siedzieć na bagażniku i nigdy nie jeździć z pasażerem, który siedzi na bagażniku standardowym lub dodatkowym.
• Nie przekraczać pojemności bagażnika standardowego: 5 kg.
• Nie przekraczać pojemności bagażnika dodatkowego: 5 kg.

UWAGA:

Nie podnosić pojazdu chwytając go za bagażnik.

Uchwyty do mocowania bagażu

1. Uchwyt do mocowania bagażu

Są cztery uchwyty do mocowania bagażu pod siedziskiem pasażera.

Podpórka boczna

Podpórka boczna znajduje się po lewej stronie ramy motocykła. Podnieść lub obniżyć podpórkę stopą, trzymając pojazd w pozycji pionowej.

WSKAZÓWKA

Wbudowany przełącznik podpórki bocznej jest częścią systemu odcięcia obwodu zapłonowego, który odcina zapłon w określonych sytuacjach (patrz, poniższe wyjaśnienie odnośnie systemu odcięcia zapłonu).

OSTRZEŻENIE:

Nie wolno prowadzić motocykła z rozłożoną podpórką boczną. Wysunięta podpórka może, zwłaszcza na zakrętach, zahaczyć o nawierzchnię, co może być przyczyną ciężkiego upadku. Ponieważ system wspiera kierowcę w jego odpowiedzialności za uniesienie podpórki bocznej, zalecamy, aby przed uruchomieniem silnika dokładne zapoznać się z poniższymi wskazówkami i regularne kontrolować system. W przypadku stwierdzenia wadliwego działania przełączników, należy jak najszybciej skontaktować się z autoryzowanym serwisem Yamaha, w celu naprawy.

System odcięcia zapłonu

System odcięcia zapłonu (obejmuje przełącznik podpórki bocznej, przełącznik sprzęgła oraz przełącznik biegu jałowego) spełnia poniższe funkcje:

• Zapobiega rozruchowi silnika przy włączonym biegu, gdy podpórka boczna jest złożona, ale dźwignia sprzęgła nie jest wciśnięta.
• Zapobiega rozruchowi silnika przy włączonym biegu, kiedy dźwignia sprzęgła jest wciśnięta, ale podpórka boczna jest opuszczona.
• Uniemożliwia uruchomienie silnika przy włączonym biegu, gdy podpórka boczna jest opuszczona.

Okresowo sprawdzać działanie systemu odcięcia zapłonu, zgodnie z następującą procedurą.

Kontrola przełączników

OSTRZEŻENIE:

Jeśli zostanie wykryta usterka, należy przed jazdq zlecić Dealerowi Yamaha sprawdzenie systemu.

Dodatkowe gniazdo DC

OSTRZEŻENIE:

Aby uniknąć porażenia prądem elektrycznym lub zwarcia, upewnij się, że osłona przykrywa gniazdo DC, gdy gniazdo nie jest używane.

UWAGA:

Nie należy używać akcesoriów podłączonych do dodatkowego gniazda DC, gdy silnik jest wyłączony i obciążenie gniazda nie może przekraczać 30 W (2, 5 A), w przeciwnym razie, może przepalić się bezpiecznik lub rozładować akumulator.

Pojazd jest wyposażony w gniazdo prądu stałego DC. Akcesoria o napięciu do 12 V mogą być podłączone do gniazda, gdy kluczyk znajduje się w pozycji "ON" i silnik pracuje.

Aby użyć gniazda DC

1. Przekręcić kluczyk w stacyjce do pozycji "OFF".
2. Zdjąć ostone gniazda.

POWER OUTLET 1

1. Ostona gniazda prądu stałego DC

2. Wyłączyć akcesoria.

3. W gniazdo włożyć wtyczkę przewodu akcesoriów.

1. Gniazdo prądu stałego DC

2. Przekręcić kluczyk w stacyjce do pozycji "ON", a następnie uruchomić silnik.

3. Włączyć akcesoria.

RUTYNOWA KONTROLA PRZED ROZPOCZĘCIEM EKSPLOATACJI

Właściciel motocykła odpowiada za stan swojego pojazdu. Pewne istotne cechy motocykła pod wpływem czynników zewnętrznych mogą ulec zmianie. Uszkodzenia mechaniczne, nieszczelności lub ubytki ciśnienia w ogumieniu, w pewnych warunkach mogą pociągnąć za sobą poważne konsekwencje. Dlatego bardzo ważne jest, aby przed rozpoczęciem jazdy, oprócz wzrokowego przeglądu, pamiętać o skontrolowaniu poniższych elementów.

WSKAZÓWKA

Czynności kontrolne powinny być wykonywane za każdym razem, gdy motocykl jest używany. Kontrola stanu motocykła wymaga tylko kilku minut, a czas poświęcony na wykonanie tych czynności jest z nawiązką rekompensowany przez uzyskanie większego bezpieczeństwa kierowcy.

OSTRZEŻENIE:

Niezastosowanie się do kontroli i konserwacji odpowiednio zwiększa możliwość wypadku lub uszkodzenia pojazdu. Nie eksploatować pojazdu, jeśli którykolwiek z elementów nie działa prawidłowo. Jeżeli problemu nie można rozwiązać za pomocą procedur przewidzianych w niniejszej instrukcji, pojazd powinien być skontrolowany przez Dealera Yamaha.

Przed rozpoczęciem eksploatacji tego pojazdu, sprawdzić następujące punkty:

Tabela rutynowych czynności kontrolnych

POZYCJA	KONTROLE
Paliwo	Sprawdzić poziom paliwa w zbiorniku paliwa.Zatankować, w razie potrzeby.Sprawdzić szczelność przewodu paliwowego.Sprawdzić stan przewodu odpowietrzającego i przelewowego, czy nie są zatkane, pęknięte lub uszkodzone i czy są prawidłowo podłączone.
Olej silnikowy	Sprawdzić poziom oleju w zbiorniku oleju.Dolać zalecanego oleju do określonego poziomu, w razie potrzeby.Sprawdzić, czy nie ma wycieków oleju.
Olej przekładniowy	Sprawdzić, czy nie ma wycieków oleju.
Płyn chłodzący	Sprawdzić poziom płynu chłodzącego w zbiorniku.Dolać zalecanego płynu chłodzącego do określonego poziomu, jeśli to konieczne.Sprawdzić układ chłodzenia pod kątem wycieków.
Hamulec przedni	Sprawdzić działanie.Jeśli jest "miękki", odpowietrzyć układ hydrauliczny w autoryzowanym serwisie Yamaha.Sprawdzić stan klocków hamulcowych.Wymienić, w razie potrzeby.Sprawdzić poziom płynu hamulcowego w zbiorniku.Dolać zalecanego płynu hamulcowego do określonego poziomu, w razie potrzeby.Sprawdzić, czy nie ma wycieków z układu hydraulicznego.
Hamulec tylny	Sprawdzić działanie.Jeśli jest "miękki", odpowietrzyć układ hydrauliczny w autoryzowanym serwisie Yamaha.Sprawdzić stan klocków hamulcowych.Wymienić, w razie potrzeby.Sprawdzić poziom płynu hamulcowego w zbiorniku wyrównawczym.Dolać zalecanego płynu hamulcowego do określonego poziomu, w razie potrzeby.Sprawdzić, czy nie ma wycieków z układu hydraulicznego.
Sprzęgło	Sprawdzić działanie.Jeśli jest "miękkie", zlecić Dealerowi Yamaha odpowietrzenie układu hydraulicznego.Sprawdzić szczelność układu hydraulicznego.
Manetka gazu	Sprawdzić, czy manetka działa bez zacięć.Sprawdzić luz manetki.Zlecić Dealerowi Yamaha wyregulowanie luzu, nasmarowanie linki i obudowy manetki, w razie potrzeby.
Koła i opony	Skontrolować stan ogumienia.Skontrolować stopień zużycia opon i głębokość bieżnika.• Sprawdzić ciśnienie w oponach.• Skorygować ciśnienie, w razie potrzeby.
Pedał hamulca i pedał zmiany biegów	• Upewnić się, że działają bez zacięć.• Nasmarować punkty obrotowe, w razie potrzeby.
Dźwignia hamulca i dźwignia sprzęgła	• Upewnić się, że działają bez zacięć.• Nasmarować punkty obrotowe dźwigni, w razie potrzeby.
Podpórka boczna	• Upewnić się, że przesuwa się bez zacięć.• Nasmarować oś, w razie potrzeby.
Mocowania ramy	• Upewnić się, że wszystkie nakrętki, śruby są mocno dokręcone.• Dokręcić, w razie potrzeby.
Oświetlenie, sygnalizacja, przełączniki	• Sprawdzić działanie.• Naprawić, w razie potrzeby.
Przełącznik podpórki bocznej	• Sprawdzić działanie systemu odcięcia zapłonu.• Jeśli system nie działa prawidłowo, zlecić Dealerowi Yamaha sprawdzenie pojazdu.

EKSPLOATACJA I WAŻNE WSKAZÓWKI DOTYCZĄCE KIEROWANIA MOTOCYKLEM

Przed przystąpieniem do eksploatacji motocykła, ważne jest dobre zaznajomienie się ze wszystkimi elementami sterowania i ich funkcjami. Jeśli nie zrozumiałeś jakichkolwiek czynności kontrolnych, zwrócić się po poradę do Dealera Yamaha.

OSTRZEŻENIE:

Niezapoznanie się ze wszystkimi elementami sterowania i funkcjami kontrolnymi może doprowadzić do utraty kontroli w czasie jazdy i może spowodować wypadek lub obrażenia.

WSAKAZÓWKA

• Model jest wyposażony w cienki, kątowy czujnik, który zatrzymuje pracę silnika, w przypadku przewrócenia się pojazdu. Aby uruchomić silnik po wywrotce, należy przekręcić kluczyk na "OFF", a następnie na "ON". Jeżeli zaniechana zostanie ta czynność, system zabezpieczy silnik przed uruchomieniem, nawet po wciśnięciu przełącznika start.
• system automatycznego wyłączenia silnika. Silnik zatrzyma się automatycznie, jeżeli będzie pracował na biegu jałowym dłużej niż 20 minut. Jeżeli silnik zatrzyma się, po prostu, wcisnąć przełącznik start, aby ponownie uruchomić silnik.

Uruchomienie silnika

UWAGA:

Przed uruchomieniem silnika po raz pierwszy należy zapoznać się z procedurą docierania silnika.

Motocykl jest wyposażony w system odcinania zapłonu. Aby rozruch silnika był możliwy, jeden z poniższych warunków musi być spełniony:

- Przekładnia ustawiona jest na biegu jałowym.

- Włączony jest bieg, dźwignia sprzęgła wciśnięta, a podpórka boczna złożona.

1. Przekręcić kluczyk w stacyjce do pozycji "ON" i upewnić się, że start/wyłącznik silnika jest w pozycji".

Następujące lampki ostrzegawcze i kontrolki zaświecą się na kilka sekund, a następnie zgasna.

• Lampka ostrzegawcza poziomu oleju
• Lampka ostrzegawcza problemu silnika
- Kontrolka / lampka ostrzegawcza systemu przyczepności
• Kontrolka tempomatu
• Kontrolka systemu immobilizera

UWAGA:

Jeżeli powyższe lampki ostrzegawcze lub kontrolki nie zapalają się na początku, przy przekręceniu kluczyka do pozycji "ON" lub, jeśli lampki ostrzegawcze lub kontrolki pozostają zapalone, należy skontrolować odpowiednie obwody prądowe.

Lampka ostrzegawcza ABS powinna zapalić się, gdy kluczyk jest przekręcony do pozycji "ON", a następnie zgasnąć, po jeździe z prędkością 10 km/h lub wyższą.

UWAGA:

Jeżeli lampka ostrzegawcza ABS nie zapala się, lub nie gaśnie, jak wyjaśniono powyżej, należy skontrolować obwód prądowy lampki.

1. Ustawić przekładnię w położeniu neutralnym. Kontrolka biegu jałowego powinna zapalić się. Jeśli kontrolka nie zapala się, zlecić Dealerowi Yamaha sprawdzenie obwodu elektrycznego.
2. Uruchomić silnik naciskając stronę "☒" przełącznika start/wyłącznik silnika, przy naciśniętym hamulcu przednim lub tylnym. Jeśli silnik nie uruchomi się, zwolnić przełącznik, odczekać kilka sekund, a następnie spróbować ponownie. Każda próba rozruchu powinna być jak najkrótsza, aby nie rozładować akumulatora. Nie naciskać przełącznika dłużej niż 10 sekund, przy każdej jednej próbie.

UWAGA:

Aby zapewnić silnikowi maksymalną trwałość, nigdy nie należy gwałtownie przyśpieszać, kiedy silnik jest zimny!

Zmiana biegów

1. Pedat zmiany biegów
2. Pozycja biegu jatowego

Skrzynia biegów pozwala wykorzystać w maksymalnym stopniu moc silnika przy danej prędkości i w różnych warunkach jazdy: przy ruszaniu, przyśpieszaniu, na podjazdach itp. Pozycje pedału zmiany biegów zostały przedstawione na powyższej ilustracji.

WSKAZÓWKA

Aby ustawić bieg jałowy, należy energicznie nacisnąć pedał zmiany biegów, aż ten znajdzie się na samym dole, a następnie lekko podciągnąć pedał do góry.

UWAGA:

• Nawet, jeśli przekładnia ustawiona jest w pozycji neutralnej, nie należy toczyć motocykła przez długi okres czasu przy wyłączonym silniku, ani holować na długich dystansach. Przekładnia jest prawidłowo smarowana tylko podczas pracy silnika. Niedostateczne smarowanie może spowodować uszkodzenie przekładni.
• Zawsze używaj sprzęgła podczas zmiany biegów, aby uniknąć uszkodzenia silnika, przekładni i układu jezdnego, które nie są odporne na wymuszone przesunięcia.

Wskazówki dotyczące zmniejszenia zużycia paliwa

Zużycie paliwa w znacznym stopniu zależy od stylu jazdy kierowcy. Poniżej podajemy kilka wskazówek, które pomogą uniknąć niepotrzebnego zużycia paliwa:

• Szybko przełączać na wyższy bieg, aby uniknąć wysokich obrotów silnika podczas przyspieszania.
• Unikać stosowania międzygazu przy redukcji biegu i niepotrzebnych, wysokich obrotów silnika bez obciążenia.
• Wyłączyć silnik, zamiast pozostawać na biegu jałowym przez dłuższy czas (np. w korkach, na światłach lub na przejazdach kolejowych).

Docieranie silnika

Najważniejszy okres dla długotrwałości użytkowania silnika Twojego motocykła, to pierwsze przejechane 1600 km. Z tego powodu, należy uważnie przeczytać poniższy materiał. Ponieważ silnik jest nowy, nie wolno nadmiernie obciążać go przez pierwsze 1600 km. Poszczególne części w silniku docierają się i polerują do odpowiednich luzów eksploatacyjnych. Podczas tego okresu należy unikać wysokich obrotów, dłuższej jazdy na pełnych obrotach oraz innych obciążeń, które mogłoby doprowadzić do przegrzania silnika.

0 - 1000 km

Unikać przedłużonej jazdy na obrotach powyżej 3900 obr./min.

UWAGA:

Po przejechaniu 1000 km należy wymienić olej silnikowy, olej przekładniowy oraz kasetę lub wkład filtra oleju.

1000 - 1600 km

Unikać przedłużonej jazdy na obrotach powyżej 4700 obr./min.

1600 km i powyżej

Można wykorzystywać pełny zakres mocy i obrotów silnika.

UWAGA:

• Utrzymywać prędkość obrotową silnika poza strefą wysokich obrotów.
• W przypadku jakichkolwiek problemów z silnikiem w czasie docierania, należy natychmiast skonsultować się z Dealerem Yamaha.

Parkowanie

Podczas parkowania, wyłączyć silnik, a następnie wyjąć kluczyk ze stacyjki.

OSTRZEŻENIE:

• Silnik i układ wydechowy rozgrzewają się do wysokich temperatur. Należy tak zaparkować motocykl, aby przechodnie i dzieci nie byli narażeni na oparzenie.
• Nie należy parkować motocykła na podłożu pochyłym lub miękkim, gdyż motocykl może się przewrócić.
• Nie należy parkować motocykła w miejscach, gdzie istnieje zagrożenie pożarowe lub w pobliżu materiałów łatwopalnych.

Kontrole, przeglądy, regulacje i smarowanie zagwarantują Twojemu motocyklowi doskonały stan techniczny i przyczynią się do zachowania bezpieczeństwa, które jest podstawową troską dobrego motocyklisty. Częstotliwość smarowania i przeglądów podane w tabeli, powinna być ściśle przestrzegana. Należy jednak wziąć pod uwagę, że pogoda, teren po, którym jeździ motocykl, uwarunkowania geograficzne, różne cele, do których jest używany pojazd, wpływają na zmniejszenie odstępów czasu pomiędzy przeglądami i obstługą techniczną. W tym rozdziale znajdują się informacje o najważniejszych czynnościach kontrolnych, regulacyjnych i smarowaniu.

OSTRZEŻENIE:

Brak prawidłowej obsługi pojazdu lub wykonanie czynności konserwacyjnych nieprawidłowo, może zwiększyć ryzyko obrażeń lub śmierci podczas serwisu lub podczas korzystania z pojazdu. Osoby, które nie mają doświadczenia w wykonywaniu czynności konserwacyjnych, powinny zlecić takie zadania Dealerowi Yamaha.

OSTRZEŻENIE:

Przed przystąpieniem do wykonania czynności serwisowych należy wyłączyć silnik. Odstąpienie od tej czynności może grozić poważnymi konsekwencjami.

• Obrotowe elementy pracującego silnika mogą spowodować zranienie ciała, zniszczenie ubrania, a elektryczne elementy mogą porazić prądem lub oparzyć.
• Pracujący silnik w czasie wykonywania czynności serwisowych może doprowadzić do zranienia oczu, wybuchu, zapalenia się lub spowodować zatrucie spalinami, które w konsekwencji może doprowadzić do śmierci.

OSTRZEŻENIE:

Tarcze hamulcowe, zaciski, bębny, okładziny cierne stają się gorące podczas pracy silnika. Aby nie oparzyć się, przed dotykaniem elementów układu hamulcowego należy odczekać, aż dostatecznie ostygną.

Kontrola emisji spalin nie tylko zapewnia bardziej czyste powietrze, ale również jest niezbędna do prawidłowego funkcjonowania silnika i uzyskiwania maksymalnych osiągów. W poniższej tabeli okresowe czynności konserwacyjne dla systemu kontroli emisji spalin zostały zgrupowane oddzielnie. Te czynności obstugowe wymagają specjalistycznych danych, wiedzy i wyposażenia. Czynności obstugowe, wymiana lub naprawa urządzeń kontroli emisji zanieczyszczeń i systemów mogą być przeprowadzone przez Dealera Yamaha, który zapewnia fachową obstugę, wiedzę i wyposażenie do przeprowadzenia czynności.

WSKAZÓWKA

• Niektóre czynności należy przeprowadzać raz do roku, niezależnie od przebiegu licznika, z wyjątkiem przypadków, gdy konserwacja oparta jest na kilometrach, lub dla modeli na rynek Wielkiej Brytanii i konserwacji opartej na milach.
• Po przebiegu 50000 km należy powtórzyć terminy konserwacji, począwszy od wskazań licznika 10000 km.
• Pozycje oznaczone gwiazdką powinny być wykonywane przez Dealera Yamaha, gdyż wymagają specjalnych narzędzi, danych i umiejętności technicznych.

Tabela czynności okresowych dla systemu kontroli emisji spalin

Pozycja		Sprawdzenie lub prace konserwacyjne	Odczyt licznika					Coroczna
			1000	10000	20000	30000	40000
*	Przewody paliwowe	• Sprawdzić, czy nie mają pęknięć i uszkodzeń.		√	√	√	√	√
*	Świece zapłonowe	• Sprawdzić stan.• Oczyścić i wyregulować szczelinę świecy.		√		√
		• Wymienić.			√		√
*	Zawory	• Sprawdzić luz zaworowy.• Wyregulować.	co 40000 km
*	Wtrysk paliwa	• Sprawdzić wolne obroty silnika.		√	√	√	√	√
*	Tłumik i rura wydechowa	• Sprawdzić, czy zacisk śrubowy nie ma luzu.	√	√	√	√	√

Tabela czynności okresowych i częstotliwości smarowania ogólna

Pozycja		Sprawdzenie lub prace konserwacyjne	Odczyt licznika					Coroczna
			1000	10000	20000	30000	40000
*	Wkład filtra powietrza	Wymienić.					√
*	Sprzęgło	Sprawdzić działanie, poziom płynu i wycieki w układzie.	√	√	√	√	√
*	Hamulec przedni	Sprawdzić działanie, poziom płynu hamulcowego oraz wycieki w układzie.	√	√	√	√	√	√
		Wymienić klocki hamulcowe.	gdy zużycie zbliży się do granicznego
*	Hamulec tylny	Sprawdzić działanie, poziom płynu hamulcowego oraz wycieki w układzie.	√	√	√	√	√	√
		Wymienić klocki hamulcowe.	gdy zużycie zbliży się do granicznego
*	Przewody hamulcowe	Sprawdzić uszkodzenia.Sprawdzić prawidłowość ułożenia przewodów i mocowania.		√	√	√	√	√
		Wymienić.	wymieniać, co 4 lata
*	Płyn hamulcowy	Wymienić.	wymieniać, co 2 lata
*	Koła	Sprawdzić bicie obręczy, stopień zużycia szprych, ewentualne uszkodzenia.	po 1000 km i następnie, co 5000 km
*	Opony	Skontrolować zużycie bieżnika oraz uszkodzenia.Wymienić, w razie potrzeby.Sprawdzić ciśnienie w oponach.Skorygować, w razie potrzeby.		√	√	√	√	√
*	Łożyska koła	Sprawdzić luzy, uszkodzenia.		√	√	√	√
*	Wahacz wleczony	Sprawdzić działanie, stopień zużycia i luzy.		√	√	√	√
		Nasmarować smarem na bazie litu.	co 50000 km
*	Łożyska kierownicy	Sprawdzić luzy, gładką pracę.	√	√	√	√	√
		Nasmarować smarem na bazie litu.	co 50000 km
*	Mocowania ramy	Upewnić się, że wszystkie nakrętki, śruby są prawidłowo dokręcone.Dokręcić, w razie potrzeby.		√	√	√	√	√
	Oś obrotu dźwigni hamulca	Nasmarować smarem silikonowym.		√	√	√	√	√
	Oś obrotu pedału hamulca	Nasmarować smarem na bazie litu.		√	√	√	√	√
	Oś obrotu dźwigni sprzęgła	Nasmarować smarem silikonowym.		√	√	√	√	√
*	Oś obrotu pedału zmiany biegów	Nasmarować smarem na bazie litu.		√	√	√	√	√
	Podpórka boczna	Skontrolować działanie.Nasmarować smarem na bazie litu.		√	√	√	√	√
*	Przełącznik podpórki bocznej	Sprawdzić działanie.	√	√	√	√	√	√
*	Widelec przedni	Sprawdzić działanie i wycieki oleju.		√	√	√	√
*	Zespół amortyzatora	Sprawdzić działanie i wycieki oleju.		√	√	√	√
*	Ramię przekaźnika tylnego zawieszenia i punkty obrotowe ramion łączących	Sprawdzić działanie.		√	√	√	√
	Olej silnikowy	Wymienić.Sprawdzić poziom oleju i wycieki oleju.	√	√	√	√	√	√
*	Wkład filtra oleju silnika	Wymienić.	√		√		√
*	Układ chłodzący	Sprawdzić poziom płynu chłodzącego i wycieki w układzie.		√	√	√	√	√
		Wymienić.	co 3 lata
	Olej przekładniowy	Sprawdzić poziom oleju i wycieki w układzie.	√	√		√
		Wymienić.	√		√		√
*	Przełączniki hamulca przedniego i tylnego	Sprawdzić działanie.	√	√	√	√	√	√
	Elementy ruchome i linki	Nasmarować.		√	√	√	√	√
*	Manetka gazu	Sprawdzić działanie.Sprawdzić luz manetki i wyregulować, w razie potrzeby.Nasmarować linkę gazu i obudowę manetki.		√	√	√	√	√
*	Światła, sygnalizatory, przełączniki	Sprawdzić działanie.Wyregulować wiązkę świetlną reflektora.	√	√	√	√	√	√

* Zaleca się wykonywanie tych czynności w autoryzowanym serwisie Yamaha.

WSKAZÓWKA

- Filtr powietrza

- Model wyposażony jest w wymienny papierowy, nasączany olejem filtr powietrza, którego nie należy czyścić sprężonym powietrzem, gdyż można go uszkodzić.

- Jeżeli motocykl jest eksploatowany na obszarach wilgotnych i zakurzonych, należy częściej wymieniąć filtr powietrza.

- Obstuga hydraulicznego układu hamulcowego i sprzęta:

- Regularnie sprawdzać i uzupełniać poziom płynu hamulcowego i sprzęta, w razie potrzeby

- Wymieniać wewnętrzne elementy pompy hamulcowej i pompy sprzęgła oraz płyn hamulcowy i sprzęgła, co dwa lata.

- Wymieniać przewody hamulcowe i sprzęgła, co cztery lata lub, gdy pojawia się pęknięcia lub inne uszkodzenia.

Demontaż i montaż osłon

Aby wykonać niektóre prace konserwacyjne, opisane w tym rozdziale, zachodzi konieczność zdjęcia oston i panela. W tym rozdziale znajduje się opis czynności demontażu i montażu tych elementów. Zapoznać się z niniejszym punktem, każdorazowo, gdy ostona lub panel musi być wymieniony.

Odkręcić zatrzaski, a następnie wyciągnąć ostone, jak pokazano na ilustracji.

1. Ostona A

2. Śruba zatrzasku

Aby zamontować ostone

1. Zamontować wypusty na ostonie w pasujących otworach na ostonie B.

1. Wypust
2. Pasujący otwór

3. Ostona B

4. Przykręcić zatrzaski.

Ostona B

Aby zdjąć ostone

1. Zdemontować ostone A.
2. Odkręcić śruby i zatrzaski, a następnie wyciągnąć ostone.

Aby zamontować ostone

1. Umieścić ostonę w pozycji wyjściowej, a następnie przykręcić śruby i zatrzaski.
2. Zainstalować ostone A.

Ostona C

Aby zdjąć ostone

Odkręcić śruby, nakrętki, a następnie zdjąć ostone.

1. Ostona C
2. Nakrętka
3. Śruba

1. Ostona C
2. Nakrętka
3. Śruba

Aby zamontować ostone

Umieścić ostonę w pozycji wyjściowej, a następnie przykręcić śruby i nakrętki.

Sprawdzanie świecy zapłonowej

Świece zapłonowe są ważnym elementem silnika i powinny być okresowo sprawdzane, najlepiej przez Dealera Yamaha. Ponieważ ciepło i osady powodują powolną rozję świecy, należy regularnie kontrolować świece, w terminach określonych w tabeli czynności okresowych i konserwacji. Ponadto, stan świecy może odzwierciedlać stan silnika. Izolator porcelanowy wokół środkowej elektrody każdej świecy zapłonowej powinien być koloru średnio-jasnobrazowego (idealny kolor dla normalnie eksploatowanego pojazdu), a wszystkie świece zainstalowane w silniku powinny mieć ten sam kolor. Jeżeli tvórakolwiek ze świec ma wyraźnie inny kolor, silnik może działać nieprawidłowo. Nie należy próbować diagnozować takich problemów samodzielnie. Zamiast tego, należy zlecić Dealerowi Yamaha sprawdzenie pojazdu. Jeśli świeca zapłonowa wykazuje oznaki erozji elektrody i nadmiernego węgla lub innych osadów, należy ją wymienić.

Określona świeca zapłonowa: NGK/CPR8EB9

Przed zamontowaniem świecy zapłonowej należy zmierzyć szczelinę świecy za pomocą szczelinomierza i odpowiednio ją skorygować w razie potrzeby.

1. Szczelina świecy zapłonowej

Szczelina świecy zapłonowej: 0, 8 - 0, 9 mm

Oczyść powierzchnię uszczelki świecy zapłonowej i powierzchni współpracującej, a następnie wytrzeć brud z gwintów świecy.

Moment dokręcania świecy zapłonowej: 13 Nm (1, 3 m · kG)

WSKAZÓWKA

Jeżeli podczas montażu świecy nie dysponujesz kluczem dynamometrycznym, należy przyjąć, że w przybliżeniu, właściwy moment obrotowy odpowiada momentowi obrotowemu dokręcania ręcznego, plus ¼ - ½ obrotu. Po takiej

czynności, należy jednak, jak najszybciej dokręcić świecę zapłonową, dokładnie określonym momentem obrotowym.

UWAGA:

Nie należy używać żadnych narzędzi, aby zdjąć lub zainstalować nasadkę świecy zapłonowej, inaczej łącznik cewki zapłonowej może ulec uszkodzeniu. Zdjęcie nasadki świecy zapłonowej może być trudne, ze względu na to, że gumowa uszczelka na końcu nasadki jest mocno dopasowana. Aby zdjąć nasadkę świecy zapłonowej, wystarczy przekręcać ją w prawo i w lewo, jednocześnie wyciągając ją. Aby zainstalować nasadkę świecy zapłonowej, przekręcać ją w prawo i w lewo, jednocześnie wciskając ją.

Olej silnikowy i wkład filtra oleju

Poziom oleju należy sprawdzać przed każdą jazda. Ponadto, należy wymienić olej i wkład filtra oleju, w odstępach określonych w tabeli okresowej konserwacji i smarowania.

Sprawdzanie poziomu oleju silnikowego

1. Ustawić motocykl na równej powierzchni i utrzymywać go w pozycji pionowej. Nawet niewielki przechyt spowoduje, że odczyt będzie błędny.
2. Uruchomić silnik, rozgrzewać go przez 10 minut, aż olej silnikowy osiągnie temperaturę 60 °C, a następnie wyłączyć silnik.
3. Odczekać kilka minut, aż olej opadnie, a następnie sprawdzić poziom oleju przez wziernik kontroli poziomu oleju, znajdujący się w lewym dolnym rogu karteru.

WSKAZÓWKA

Poziom oleju powinien znajdować się między znakiem minimum i maksimum.

1. Wziernik kontroli poziomu oleju
2. Oznaczenie poziomu maksymalnego
3. Oznaczenie poziomu minimalnego

4. Korek wlewu oleju

5. Jeśli olej silnikowy jest poniżej oznaczenia poziomu minimalnego, dolać odpowiednią ilość zalecanego oleju, aby uzyskać właściwy poziom.

Wymiana oleju silnikowego (z lub bez wymiany wkładu filtra oleju)

1. Ustawić pojazd na równej powierzchni.
2. Uruchomić silnik, rozgrzewać go przez kilka minut, a następnie wyłączyć silnik.
3. Umieść pod silnikiem naczynie do zebrania zużytego oleju.
4. Odkręcić korek wlewu oleju, śrubę spustową oleju z uszczelką, aby spuścić olej ze zbiornika oleju.

1. Śruba spustowa oleju silnikowego (zbiornik oleju)

2. Uszczelka

3. Umieścić pod silnikiem naczynie na zużyty olej.

4. Odkręcić śrubę spustową z uszczelką, aby spuścić olej z karteru silnika.

1. Śruba spustowa oleju silnikowego (karter silnika)
2. Uszczelka

WSKAZÓWKA

Pominąć punkty 7 - 11, jeśli wkład filtra oleju nie jest wymieniany.

1. Zdjąć ostonę C (szczegóty w punkcie: "Ostona C".
2. Odkręcić wkład filtra oleju za pomocą klucza do filtrów.

1 2

1. Wkład filtra oleju
2. Klucz do filtrów oleju

WSKAZÓWKA

Klucz do filtrów jest dostępny u Dealera Yamaha.

1. Nanieść cienką warstwę czystego oleju na O-ring nowego wkładu filtra.

Upewnić się, że O-ring został prawidłowy osadzony.

1. Zamontować nowy wkład filtra za pomocą klucza do filtrów i dokręcić go kluczem dynamometrycznym z określonym momentem obrotowym.

1. Klucz dynamometryczny

Moment dokręcania wkładu filtra oleju:

17 Nm (1,7 m · kG)

1. Zamontować ostone.

2. Zamontować śruby spustowe oleju silnikowego z nowymi uszczelkami, a następnie dokręcić śruby z określonymi momentami obrotowymi.

Moment dokręcania śruby spustowej oleju silnikowego (karter silnika):

20 Nm (2,0 m · kG)

Moment dokręcania śruby spustowej oleju silnikowego (zbiornik oleju):

20 Nm (2,0 m · kG)

1. Włać określoną ilość zalecanego oleju silnikowego przez otwór wlewu, a następnie zainstalować i dokręcić korek wlewu oleju.

Zalecany olej silnikowy:

patrz: dane techniczne

Ilość oleju:

bez wymiany wkładu filtra oleju: 3, 10 l

z wymianą wkładu filtra oleju: 3, 40 l

WSKAZÓWKA

Pamiętaj, aby wytrzeć rozlany olej z każdej części, gdy silnik i układ wydechowy ostygną.

UWAGA:

• Aby zapobiec poślizgowi sprzęgła (ponieważ olej silnikowy smaruje również sprzęgło), nie mieszać oleju z żadnymi dodatkami chemicznymi. Nie należy stosować olejów o specyfikacji oleju napędowego "CD" lub olejów wyższej jakości niż określona. Ponadło, nie należy używać olejów oznaczonych etykietą "ENERGY CONSERVING II" lub wyższej.

• Upewnij się, że żadne zanieczyszczenia nie dostały się do karteru silnika.

• Uruchomić silnik i pozwolić mu pracować na biegu jałowym przez kilka minut. W tym czasie sprawdzić czy nie ma wycieków oleju. Jeśli olej wycieka, natychmiast wyłączyć silnik i sprawdzić przyczynę.

WSKAZÓWKA

Po uruchomieniu silnika, lampka ostrzegawcza poziomu oleju powinna zgasnąć, jeśli poziom oleju jest wystarczający.

UWAGA:

Jeśli lampka ostrzegawcza poziomu oleju miga lub świeci się nadal, nawet, jeśli poziom oleju jest prawidłowy, należy natychmiast wyłączyć silnik i zlecić Dealerowi Yamaha sprawdzenie pojazdu.

1. Wyłączyć silnik, odczekać kilka minut, aż olej opadnie, a następnie sprawdzić poziom oleju i skorygować, w razie potrzeby.

Olej przekładniowy

Przed każdą jazda należy sprawdzać, czy nie ma wycieków oleju ze skrzyni przekładniowej. Jeśli jakikołwiek wyciek oleju zostanie znaleziony, należy zlecić Dealerowi Yamaha kontrolę i naprawę pojazdu. Ponadto, poziom oleju przekładniowego powinien być sprawdzony i olej powinien być wymieniony w następujący sposób, w odstępach określonych w tabeli okresowej konserwacji i smarowania.

OSTRZEŻENIE:

• Upewnić się, że do skrzyni przekładniowej nie dostały się żadne obce materiały.
• Upewnić się, że olej nie dostał się na koło i opone.

Sprawdzanie poziomu oleju przekładniowego

1. Ustawić motocykl na równej powierzchni i utrzymywać go w pozycji pionowej.

WSKAZÓWKA

Upewnić się, że pojazd jest ustawiony pionowo, podczas sprawdzania poziomu oleju. Nieznaczne nachylenie motocykła na bok może spowodować fałszywy odczyt.

1. Wykręcić śrubę wlewu oleju przekładniowego z uszczelką, a następnie sprawdzić poziom oleju w skrzyni przekładniowej.

WSKAZÓWKA

Poziom oleju przekładniowego powinien sięgać brzegu otworu wlewowego.

1. Śruba wlewu oleju przekładniowego
2. Właściwy poziom oleju

3. Uszczelka

4. Jeżeli olej jest poniżej brzegu otworu wlewu, dolać odpowiednią ilość oleju zalecanego typu, aby uzyskać właściwy poziom.

5. Sprawdzić, czy uszczelka nie jest uszkodzona i wymienić, w razie potrzeby.

6. Zainstalować śrubę wlewu oleju przekładniowego z uszczelką, a następnie dokręcić śrubę z określonym momentem obrotowym.

Moment dokręcania śruby wlewu oleju przekładniowego: 23 Nm (2,3 m · kG)

Wymiana oleju przekładniowego

1. Umieścić naczynie pod skrzynią przekładniową na zużyty olej.
2. Wykręcić śrubę wlewu oleju przekładniowego, śrubę spustową i ich uszczelki, aby spuścić olej ze skrzyni przekładniowej.

1. Śruba wlewu oleju przekładniowego
2. Śruba spustowa oleju przekładniowego

3. Uszczelka

4. Zainstalować śrubę spustową oleju przekładniowego, nową uszczelkę i dokręcić śrubę z określonym momentem obrotowym.

Moment dokręcania śruby spustowej oleju przekładniowego: 23 Nm (2,3 m · kG)

1. Napetnić zalecanym olejem przekładniowym do brzegu otworu wlewu.

Zalecany olej przekładniowy: oryginalny olej przekładniowy Yamaha SAE 80W-90 API GL-5 lub SAE 80 API GL-4 olej przekładniowy do przekładni hipoidalnych Ilość oleju: 0, 20 l

1. Sprawdzić stan uszczelki śruby wlewu oleju i wymienić, w razie potrzeby.

2. Zainstalować śrubę wlewu oleju, uszczelkę i dokręcić śrubę z zalecanym momentem obrotowym.

Moment dokręcania śruby wlewu oleju przekładniowego: 23 Nm (2,3 m · kG)

1. Sprawdzić, czy nie ma wycieków oleju ze skrzyni przekładniowej. Jeśli olej wycieka, należy sprawdzić przyczynę.

Płyn chłodzący

Poziom płynu chłodzącego należy sprawdzać przed każdą jazda. Ponadto, należy wymienić płyn chłodzący w odstępach, określonych w tabeli czynności okresowych i konserwacji.

Sprawdzanie poziomu płynu chłodzącego

1. Ustawić motocykl na równej powierzchni i utrzymywać go w pozycji pionowej.

WSKAZÓWKA

• Poziom płynu należy sprawdzać przy zimnym silniku, ponieważ poziom płynu zmienia się wraz z temperatura silnika.

• Upewnić się, że podczas sprawdzania poziomu płynu chłodzącego, motocykl jest ustawiony pionowo. Nawet niewielki przechyt na bok może spowodować błędny odczyt.

• Sprawdzić poziom płynu chłodzącego w zbiorniku wyrównawczym.

WSKAZÓWKA

Płyn chłodzący powinien znajdować się między znakiem minimum, a maksimum.

1. Zbiornik wyrównawczy płynu chłodzącego
2. Znak poziomu maksymalnego

3. Znak poziomu minimalnego

4. Jeśli płyn jest na poziomie lub poniżej znaku poziomu minimum, odkręcić korek zbiornika wyrównawczego.

1. Korek zbiornika wyrównawczego płynu chłodzącego

2. Dolać płynu chłodzącego do znaku maksimum, a następnie zakręcić korek zbiornika wyrównawczego.

OSTRZEŻENIE:

Odkręcać tylko korek zbiornika wyrównawczego. Nigdy nie należy odkręcać korka chłodnicy, gdy silnik jest gorący.

UWAGA:

Jeśli płyn chłodzący nie jest dostępny, zamiast niego można użyć wody destylowanej lub miękkiej wody z kranu. Nie należy stosować twardej i słonej wody, gdyż są szkodliwe dla silnika. Jeśli zamiast płynu chłodzącego została używa wody, należy ją wymienić na płyn chłodzący, tak szybko, jak to możliwe. W przeciwnym razie, układ chłodzenia nie zostanie zabezpieczony przed mrozem i korozją. Jeśli do płynu chłodzącego została dolana woda, należy jak najszybciej sprawdzić w serwisie Yamaha zawartość składnika chłodzącego w mieszaninie, gdyż skuteczność chłodziwa może być zmniejszona.

Pojemność zbiornika wyrównawczego płynu chodziącego (do znaku poziomu maksymalnego): 0, 26 l

Wymiana płynu chłodzącego

Płyn chłodzący powinien być wymieniony, w odstępach określonych w tabeli okresowej konserwacji i smarowania. Wymianę płynu chłodzącego należy zlecić Dealerowi Yamaha.

OSTRZEŻENIE:

Nie należy odkręcać korka chłodnicy, gdy silnik jest gorący.

Wymiana wkładu filtra powietrza

Wkład filtra powietrza należy wymieniać, w odstępach określonych w tabeli okresowej konserwacji i smarowania. Wymianę wkładu filtra powietrza należy zlecić Dealerowi Yamaha.

Sprawdzanie prędkości obrołowej silnika na biegu jałowym

Sprawdzić prędkość obrotową silnika na biegu jałowym i zlecić Dealerowi Yamaha skorygowanie, jeśli to konieczne.

Prędkość obrotowa silnika na biegu jałowym: 1050 - 1150 obr./min

Regulacja luzu manetki gazu

Luz manetki gazu mierzony na wewnętrznej krawędzi manetki powinien wynosić 3, 0 - 5, 0 mm. Okresowo sprawdzać luz manetki gazu i zlecić Dealerowi Yamaha wyregulowanie luzu, w razie potrzeby.

Luz zaworów

Luz zaworów zmienia się w miarę eksploatacji pojazdu, w wyniku czego, silnik jest zasilany niewłaściwą mieszanką powietrzno-paliwową i pracuje coraz głośniej. Aby temu zapobiec, luz zaworowy powinien być regulowany przez Dealera Yamaha, w odstępach określonych w tabeli okresowej konserwacji i smarowania.

Opony

Opony stanowią jedyny kontakt pojazdu z drogą. Bezpieczeństwo wszystkich warunków jazdy zależy, więc, od stosunkowo małej powierzchni styku. Dlatego, ważne jest utrzymywanie opon w dobrym stanie przez cały czas i wymiana w odpowiednim czasie na określone, zgodnie ze specyfikacją.

Ciśnienie powietrza w oponach

Ciśnienie powietrza w oponach powinno być sprawdzane i dostosowywane przed każdą jazdą, jeśli to konieczne.

OSTRZEŻENIE:

Eksploatacja pojazdu z nieprawidłowym ciśnieniem w oponach, może spowodować poważne obrażenia lub śmierć w wyniku utraty kontroli.

• Ciśnienie powietrza w oponach należy sprawdzać i korygować na zimnych oponach (tzn., gdy temperatura opon równa się temperaturze otoczenia).
• Ciśnienie powietrza w oponach musi być dostosowywane, zgodnie z prędkością jazdy, całkowitą wagą kierowcy, pasażera, ładunku oraz akcesoriów zatwierdzonych dla tego modelu.

Ciśnienie powietrza w oponach (mierzone na zimnych oponach):

0 - 90 kg:

Przód:

225 kPa (2,25 kG/cm ^4 )

Ty†:

250 kPa (2,50 kG/cm ^4 )

90 - maksymalne obciążenie kg:

Przód:

225 kPa (2,25 kG/cm ^4 )

Ty†:

290 kPa (2,90 kG/cm ^4 )

Maksymalne obciążenie\*:

213 kg

* Całkowita waga kierowcy, pasażera, ładunku i wyposażenia

OSTRZEŻENIE:

Nie wolno przeciązać pojazdu. Eksploatacja przeciążonego pojazdu może doprowadzić do wypadku.

Kontrola opon

1 2

1. Brzeg opony
2. Głębokość bieżnika w oponie

Opony muszą być sprawdzone przed każdą jazdq. Jeśli głębokość bieżnika osiągnie określony limit, jeśli w oponie zaklinowały się odłamki szkła lub, jeśli jej brzegi są postrzępione, należy natychmiast zlecić Dealerowi Yamaha wymianę opony.

Minimalna głębokość bieżnika opony (przód i tył):

1,6 mm

WSKAZÓWKA

Limity głębokości bieżnika opon mogą różnić się w poszczególnych krajach.

Przestrzegaj obowiązujących przepisów.

OSTRZEŻENIE:

• Wymianę zużytych opon należy zlecić Dealerowi Yamaha. Eksploatacja pojazdu z nadmiernie zużytymi oponami zmniejsza stabilność jazdy i może prowadzić do utraty kontroli, a poza tym, jest niezgodna z prawem.
• Wymiana elementów kół i hamulców, w tym wymiana opon, powinna być wykonana przez Dealera Yamaha, który posiada niezbędną wiedzę i doświadczenie.
• Nowe opony, zanim nie zostaną dotarte mogą mieć mniejszą przyczepność. Dlatego, po wymianie opon, zaleca się spokojną jazdę, bez rozwijania nadmiernych prędkości.

Informacje dotyczące ogumienia

1

2

3

1. Zawór powietrza opony
2. Rdzeń zaworu
3. Kapturek zaworu z uszczelką

Motocykl jest wyposażony w opony bezdętkowe z zaworkami i koła szprychowe. Opony starzeją się, nawet, jeśli nie były używane lub były eksploatowane sporadycznie. Dowodem starzenia jest pękanie gumy bieżnika i ściany bocznej, czasami również odkształcenia osnowy. Stare opony powinny być sprawdzone przez specjalistę od opon, aby ocenit ich przydatność do dalszego użytkowania.

OSTRZEŻENIE:

• Opona przednia i tylna powinna być tej samej marki i mieć taki sam wzór bieżnika, w przeciwnym razie, właściwości jezdne motocykła mogą być różne, co może doprowadzić do wypadku.
• Należy upewnić się, że kapturki są prawidłowo zainstalowane na zaworkach, aby zapobiec uchodzeniu powietrza.
• Należy używać tylko zaworów i rdzeni zaworów wymienionych poniżej, aby uniknąć deflacji opony podczas jazdy.

Po przeprowadzeniu licznych testów przez Yamaha Motor, Co., Ltd. podane poniżej opony zostały zatwierdzone przez producenta do tego modelu.

Opona przednia:

Rozmiar:

110/80R19M/C 59V

Producent / model:

BRIDGESTONE/BW501

Opona tylna:

Rozmiar:

150/70R17M/C 69V

Producent / model:

BRIDGESTONE/BW502

PRZÓD i TYŁ:

Zawór powietrza opony:

TR412

Rdzeń zaworu:

9100 (oryginalny)

OSTRZEŻENIE:

Motocykl jest wyposażony w opony do szybkiej jazdy. Należy zwrócić uwagę na następujące wskazówki, w celu najbardziej efektywnego wykorzystania tych opon.

• Korzystać tylko z określonych opon zamiennych. Inne opony mogą być niebezpieczne z powodu możliwości pęknięcia przy wysokich prędkościach.
• Fabrycznie nowe opony mogą mieć stosunkowo słabą przyczepność na niektórych nawierzchniach, dopóki nie zostaną "dotarte". Dlatego wskazane jest, aby na pierwszych 100 km po zainstalowaniu nowej opony jeździć ostrożnie, przed rozwijaniem jakichkolwiek wyższych prędkości jazdy.
• Opony muszą być rozgrzane przed jazda z wysoką prędkością.
• Zawsze dostosować ciśnienie powietrza w oponach do warunków jazdy.

Koła szprychowe

Aby zmaksymalizować osiągi, trwałość i bezpieczną eksploatację pojazdu, należy przestrzegać następujących zasad dotyczących określonych kół.

• Obręcze kół powinny być sprawdzane przed każdą jazdą pod kątem pęknięć, zagięć, wypaczenia lub innych uszkodzeń. W przypadku stwierdzenia uszkodzenia, należy zlecić Dealerowi Yamaha wymianę koła. Nie wolno próbować samemu nawet najmniejszej naprawy koła. Zdeformowane lub popękane koła należy wymienić.
• Koła powinny być wyważone po każdej wymianie, demontażu lub montażu. Niesymetryczne koła mogą powodować niskie osiągi, niekorzystne właściwości jezdne i skrócenie żywotności opon.

Dźwignia sprzęgła

Model jest wyposażony w sprzęgło hydrauliczne, dlatego regulacja luzu dźwigni sprzęgła nie jest konieczna. Jakkolwiek, przed każdą jazda należy sprawdzać, czy z układu hydraulicznego sprzęgła nie ma wycieków. Jeżeli luz na dźwigni sprzęgła staje się nadmierny lub zmiana biegów będzie odbywała się nierówno i sprzęgło zaczyna się ślizgać, powodując słabe przyspieszenie, może to być spowodowane zapowietrzeniem układu hydraulicznego. Jeśli wystąpi taka sytuacja, należy zlecić dealerowi Yamaha odpowietrzenie układu.

Sprawdzanie luzu dźwigni hamulca

1. Nie ma luzu na dźwigni hamulca

Nie powinno być luzu na końcu dźwigni hamulca. Jeśli jest luz, należy zlecić Dealerowi Yamaha sprawdzenie układu hamulcowego.

! OSTRZEŻENIE:

Wyczuwalna "miękkość" na dźwigni hamulca może wskazywać na obecność powietrza w układzie hydraulicznym. Jeśli w układzie hydraulicznym jest powietrze, należy, przed uruchomieniem pojazdu, zlecić Dealerowi Yamaha odpowietrzenie układu. Powietrze w układzie hydraulicznym zmniejszy skuteczność hamowania, co może doprowadzić do utraty kontroli i wypadku.

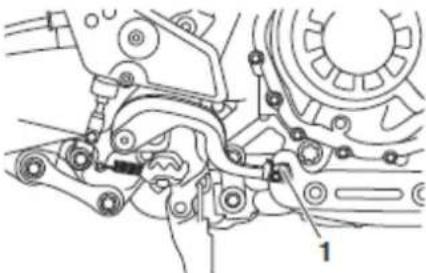

Przełączniki światel stopu

Światło stopu, które jest aktywowane przez dźwignię hamulca lub pedał hamulca, powinno zapalać się tuż przed rozpoczęciem działania siły hamowania. Ponieważ przełączniki światła hamowania są elementem systemu tempomatu, muszą być regulowane przez Dealera Yamaha, który posiada niezbędną wiedzę i doświadczenie.

Kontrola klocków hamulcowych koła przedniego i tylnego

Klocki hamulcowe koła przedniego i tylnego powinny być sprawdzane w odstępach, określonych w tabeli okresowej konserwacji i smarowania.

Klocki hamulcowe koła przedniego

1. Wskaznik zużycia klocka hamulcowego

Każdy klocek hamulcowy wyposażony jest we wskaźnik zużycia, który umożliwia ocenę zużycia klocka bez demontażu hamulca. Aby sprawdzić zużycie klocka, należy sprawdzić pozycję wskaźników. Jeśli klocek hamulcowy został zużyty tak, że wskaźnik prawie dotyka tarczy hamulca, należy zlecić Dealerowi Yamaha wymianę kompletu klocków hamulcowych.

Klocki hamulcowe koła tylnego

1. Grubość okładziny ciernej klocka hamulcowego

Sprawdzić każdy klocek hamulcowy pod kątem uszkodzeń i zmierzyć grubość okładziny ciernej. Jeśli klocek jest uszkodzony lub, jeśli grubość okładziny jest mniejsza niż 0, 8 mm, należy zlecić Dealerowi Yamaha wymianę kompletu klocków hamulcowych.

Sprawdzanie poziomu płynu hamulcowego

Przed jazda należy sprawdzić, czy płyn hamulcowy jest powyżej znaku poziomu minimalnego. Sprawdzić poziom na górnej części zbiornika wyrównawczego. Uzupełnić płyn hamulcowy, jeśli to konieczne.

Hamulec przedni

LOWER 1

1. Znak poziomu minimalnego

Hamulec tylny

1 LOWER LIPPER

1. Znak poziomu minimalnego

Określony płyn hamulcowy:

DOT 4

OSTRZEŻENIE:

Niewłaściwa konserwacja układu hamulcowego może doprowadzić do utraty zdolności hamowania. Ponadło, należy przestrzegać zaleceń:

• Przy zbyt małej ilości płynu hamulcowego do układu hamulcowego może dostawać się powietrze, powodując zmniejszenie skuteczności hamowania.
• Oczyścić korek wlewu przed jego odkręceniem. Używać wyłącznie płynu hamulcowego DOT 4 z zamkniętych pojemników.
• Używać tylko określonego płynu hamulcowego, w przeciwnym razie, gumowe uszczelki mogą ulec zniszczeniu i spowodować wyciek.
• Uzupełniać takim samym rodzajem płynu hamulcowego. Dolanie płynu hamulcowego innego niż DOT 4 może spowodować szkodliwą reakcją chemiczna.
• Należy uważać, aby przy napełnianiu, woda lub kurz nie dostały się do zbiornika płynu hamulcowego. Woda znacznie obniży temperaturę wrzenia płynu, co może skutkować blokada hamulców.

UWAGA:

Płyn hamulcowy może uszkodzić powierzchnie lakierowane lub plastikowe części. Należy natychmiast wytrzeć rozlany płyn hamulcowy.

Wraz ze zużyciem klocków hamulcowych obniża się poziom płynu hamulcowego. Niski poziom płynu hamulcowego może wskazywać na zużycie klocków hamulcowych lub wycieki z układu hamulcowego. Jeżeli poziom płynu

hamulcowego obniży się gwałtownie, należy przed następną jazdq, zlecić Dealerowi Yamaha sprawdzenie układu.

Wymiana płynu hamulcowego i płynu sprzęgła

Wymiana płynu hamulcowego i sprzęgła powinna być wykonywana przez Dealera Yamaha, w odstępach określonych w tabeli okresowej konserwacji i smarowania. Ponadło, wymieniać uszczelnienia olejowe pompy hamulca i sprzęgła, zaciski oraz przewody, w odstępach czasu podanych poniżej, lub gdy są one uszkodzone lub nieszczelne.

Uszczelki: wymieniać, co dwa lata.

Przewody hamulcowe i sprzęgła: wymieniać, co cztery lata.

Sprawdzanie i smarowanie manetki gazu i linki gazu

Działanie manetki gazu należy sprawdzać przed każdą jazdq. Ponadto, linka gazu powinna być smarowana przez Dealera Yamaha, w odstępach określonych w tabeli okresowej konserwacji i smarowania.

Linka gazu wyposażona jest w gumowy pancerz. Należy upewnić się, że pancerz jest mocno zainstalowany. Nawet, jeżeli pancerz jest zainstalowany prawidłowo, nie chroni to całkowicie linki przed dostaniem się wody. Dlatego, podczas mycia motocykła należy uważać, aby woda nie dostawała się bezpośrednio na pancerz lub linkę. Jeżeli linka lub pancerz będą brudne, należy oczyścić je wilgotną szmatką.

Sprawdzanie i smarowanie pedału hamulca i pedału zmiany biegów

Działanie pedatu hamulca i pedatu zmiany biegów należy sprawdzać przed każdą jazda i smarować sworznie, w razie potrzeby.

Pedal hamulca

Sprawdzanie i smarowanie dźwigni hamulca i dźwigni sprzęgła

Działanie dźwigni hamulca i dźwigni sprzęgła należy sprawdzać przed każdą jazda i smarować sworznie, w razie potrzeby.

Dźwignia hamulca

Sprawdzanie i smarowanie podpórki bocznej

Działanie podpórki bocznej należy sprawdzać przed każdą jazda. Smarować przeguby oraz powierzchnie kontaktu metalu z metalem, w razie potrzeby.

OSTRZEŻENIE:

Jeśli składanie i rozkładanie podpórki bocznej jest utrudnione, należy zlecić Dealerowi Yamaha kontrolę lub naprawę podpórki. Niezamierzone rozłożenie podpórki w czasie jazdy i zaczepienie jej o podłoże może doprowadzić do utraty kontroli nad pojazdem.

Zalecany smar:

smar litowy

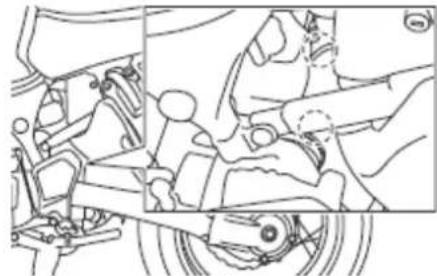

Smarowanie sworzni wahacza wleczonego

Sworznie wahacza wleczonego powinny być smarowane przez Dealera Yamaha, w odstępach określonych w tabeli okresowej konserwacji i smarowania.

Zalecany smar: smar litowy

Sprawdzanie widelca przedniego

Stan i działanie widelca przedniego należy sprawdzić w następujący sposób, w odstępach określonych w tabeli okresowej konserwacji i smarowania.

Aby sprawdzić stan

Sprawdzić, czy widelec przedni nie ma uszkodzeń i nadmiernego wycieku oleju.

Aby sprawdzić działanie

1. Ustawić pojazd na równej powierzchni i utrzymywać go w pozycji pionowej.

OSTRZEŻENIE:

Aby uniknąć przewrócenia się pojazdu i obrażeń, pojazd należy bezpiecznie unieruchomić.

1. Trzymać obie ręce na kierownicy i naciskając hamulec przedni "pompować" kilkakrotnie teleskopami, aby sprawdzić, czy widelec przedni kompresuje i odbija płynnie.

Jeżeli wykryto uszkodzenie lub widelec przedni nie działa płynnie, należy zlecić Dealerowi Yamaha jego kontrolę lub naprawę.

Sprawdzanie układu kierowniczego

Zużycie lub nadmierny luz tożysk kierownicy mogą spowodować niebezpieczeństwo prowadzenia pojazdu. Dlatego też, działanie układu kierowniczego należy sprawdzić w następujący sposób, w odstępach określonych w tabeli okresowej konserwacji i smarowania.

1. Umieścić podstawkę pod silnikiem, aby podnieść koło przednie z podłoża.

OSTRZEŻENIE:

Aby uniknąć przewrócenia się pojazdu i obrażeń, pojazd należy bezpiecznie unieruchomić.

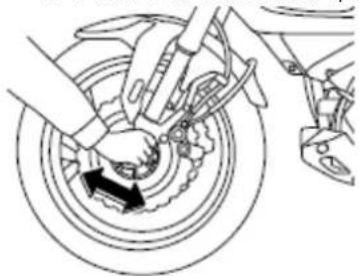

1. Przytrzymać dolne końca przednich ramion widelca i spróbować przesuwać je do przodu i do tyłu. Jeśli jest wyczuwalny jakikołwiek luz, należy zlecić Dealerowi Yamaha sprawdzenie lub naprawę układu kierowniczego.

Sprawdzanie łożysk koła

Łożyska kół przednich i tylnych należy sprawdzać, w odstępach określonych w tabeli okresowej konserwacji i smarowania. Jeśli jest luz w piaście koła lub koło nie obraca się płynnie, należy zlecić Dealerowi Yamaha sprawdzenie tożysk koła.

Akumulator

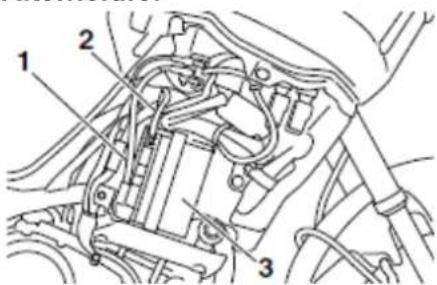

1. Przewód dodatni akumulatora (czerwony)

2. Przewód ujemny akumulatora (czarny)

3. Akumulator

Akumulator jest umieszczony za ostoną A (szczegóły w punkcie: "Ostona A"). Motocykl wyposażony jest w akumulator bezobstugowy, wyposażony w zawór zwrotny VRLA. Nie ma potrzeby kontrolowania poziomu elektrolitu, ani dolewania wody destylowanej. Należy jedynie sprawdzić podłączenie przewodów i dokręcić, w razie potrzeby.

OSTRZEŻENIE:

- Elektrolit w akumulatorze jest toksyczny i niebezpieczny dla zdrowia, może spowodować poważne poparzenia itp. Jednym z jego składników jest kwas siarkowy. Należy unikać kontaktu elektrolitu ze skórą, oczami i ubraniem. Nasze zalecenia w przypadku kontaktu z elektrolitem:

KONTAKT ZEWNETRZNY: Przemyć wodą.
- KONTAKT WEWNĘTRZNY: Wypić dużo wody lub mleka. Dodatkowo wypić mleko z wodorotlenkiem magnezu, jajkiem lub olejem roślinnym. Natychmiast wezwać lekarza.

• OCZY: Przemywać wodą przez 15 minut i jak najszybciej udać się do lekarza.
• Akumulator produkuje gaz o właściwościach wybuchowych, dlatego nie należy przechowywać go w pobliżu ognia, palących się papierosów itp. Należy wietrzyć pomieszczenie, w którym ładuje lub eksploatuje się akumulator. Podczas ładowania akumulatora należy zawsze zakładać okulary ochronne.
• PRZECHOWYWAĆ AKUMULATOR W MIEJSCU, DO KTÓREGO NIE MAJA DOSTĘPU DZIECI!

Ładowanie akumulatora

Jeżeli akumulator ulegnie rozładowaniu należy zlecić Dealerowi Yamaha jego naładowanie. Należy pamiętać, że akumulator ma tendencję do szybszego rozładowania, jeśli pojazd jest wyposażony w opcjonalne akcesoria elektryczne.

UWAGA:

Do ładowania akumulatora z zaworem zwrotnym VRCL niezbędna jest specjalna ładowarka. Konwencjonalny prostownik może uszkodzić akumulator bezobstugowy.

Przechowywanie akumulatora

1. Jeżeli pojazd nie będzie używany dłużej niż jeden miesiąc, należy wyjąć akumulator, naładować go, a następnie umieścić w chłodnym, suchym miejscu.

UWAGA:

Przed wyjęciem akumulatora, upewnić się, że kluczyk jest obrócony do pozycji "OFF", a następnie odłączyć przewód ujemny, przed odłączeniem przewodu dodatniego.

1. Jeśli akumulator ma być przechowywany przez okres dłuższy niż dwa miesiące, sprawdzić go, co najmniej raz w miesiącu i naładować, jeśli to konieczne.
2. Naładować całkowicie akumulator przed zamontowaniem.

UWAGA:

Przed zainstalowaniem akumulatora, upewnić się, że kluczyk jest obrócony do pozycji "OFF", a następnie podłączyć przewód dodatni, przed podłączeniem przewodu ujemnego.

1. Upewnić się, że przewody akumulatora są prawidłowo podłączone do zacisków akumulatora.

UWAGA:

Przechowywać akumulator w stanie naładowanym. Przechowywanie rozładowanego akumulatora może spowodować trwałe uszkodzenie akumulatora.

Wymiana bezpieczników

Skrzynki z bezpiecznikami i bezpiecznik silnika systemu ABS znajdują się za ostoną A, a bezpiecznik główny, bezpiecznik tempomatu i bezpiecznik świąteł hamowania znajdują się za ostoną B(szczegóły w punktach: "Ostona A" i "Ostona B").

1. Bezpiecznik silnika ABS
2. Bezpiecznik silnika ABS zapasowy
3. Bezpiecznik główny
4. Bezpiecznik zapasowy
5. Bezpiecznik tempomatu
6. Bezpiecznik świateł hamowania
7. Skrzynka z bezpiecznikami

1. Bezpiecznik reflektora
2. Bezpiecznik cewki ABS
3. Bezpiecznik elektronicznego sterowania zaworem przepustnicy
4. Bezpiecznik systemu wtrysku paliwa
5. Bezpiecznik odtwarzania danych (dotyczy zegara, systemu immobilizera)
6. Bezpiecznik wentylatora chłodnicy
7. Bezpiecznik zapłonu
8. Bezpiecznik systemu sygnalizacji
9. Bezpiecznik sterownika ABS
10. Bezpiecznik gniazda pomocniczego DC
11. Bezpiecznik światła postojowego
12. Bezpiecznik O/P (opcja)
13. Bezpiecznik zapasowy

Jeśli bezpiecznik przepali się, należy wymienić go w następujący w sposób:

1. Przekręcić kluczyk w stacyjce do pozycji "OFF", aby wyłączyć obwody prądowe.
2. Wyjąć przepalony bezpiecznik i włożyć nowy, o określonym amperażu.

OSTRZEŻENIE:

Nie należy stosować bezpiecznika o wyższym amperażu niż zalecany, aby uniknąć rozległego uszkodzenia układu elektrycznego i ewentualności pożaru.

WSKAZÓWKA

Szczypce do bezpieczników znajdują się w zestawie narzędzi podręcznych. Użyj szczypców, aby wyjąć i zainstalować bezpiecznik.

Określone bezpieczniki:

Bezpiecznik główny:

50,0 A

Bezpiecznik reflektora:

20,0 A

Bezpiecznik świąteł hamowania:

1,0A

Bezpiecznik światła postojowego:

7,5A

Bezpiecznik systemu sygnalizacji: 7,5 A

Bezpiecznik zapłonu: 20, 0 A

Bezpiecznik wentylatora chłodnicy: 20, 0 A

Bezpiecznik odtwarzania danych: 7, 5 A

Bezpiecznik elektronicznego

sterowania zaworem przepustnicy: 7,5 A

Bezpiecznik systemu wtrysku paliwa: 20, 0 A

Bezpiecznik cewki ABS: 20,0 A

Bezpiecznik sterownika ABS: 7,5 A

Bezpiecznik silnika ABS: 30,0 A

Bezpiecznik tempomatu: 1,0 A

Bezpiecznik gniazda pomocniczego DC: 3,0 A

Bezpiecznik O/P (opcja): 20, 0 A

1. Przekręcić kluczyk do pozycji "ON", aby włączyć obwody prądowe i sprawdzić, czy urządzenie działa.

2. Jeśli wymieniony bezpiecznik ponownie przepali się, należy zlecić Dealerowi Yamaha sprawdzenie układu elektrycznego.

Wymiana żarówki reflektora

Model jest wyposażony w reflektor z żarówką halogenową. W przypadku przepalenia się żarówki, należy ją wymienić w następujący sposób:

UWAGA:

Należy uważać, aby nie uszkodzić poniższych części:

- Żarówka reflektora

Nie należy dotykać szklanej części żarówki. Ślady potu i tłuszczu na szkle obniżają przejrzystość i wydajność świetlną lampy. Zanieczyszczenia należy usuwać ściereczką zwilżoną alkoholem lub rozcieńczalnikiem.

- Szybki rozpraszające reflektora

Nie wolno umieszcać na szkiełkach żadnych naklejek, ani folii. Użycie żarówki o niewłaściwej mocy może spowodować uszkodzenie instalacji elektrycznej.

1. Nie dotykać szklanej części żarówki

2. Zdjąć pokrywę żarówki reflektora, obracając ją w lewo.

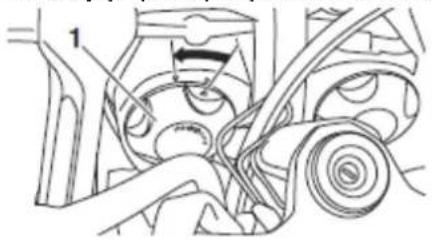

1. Pokrywa żarówki reflektora

2. Odłączyć złącze reflektora.

1. Złącze reflektora

2. Odhaczyć oprawkę żarówki reflektora i wyjąć przepaloną żarówkę.

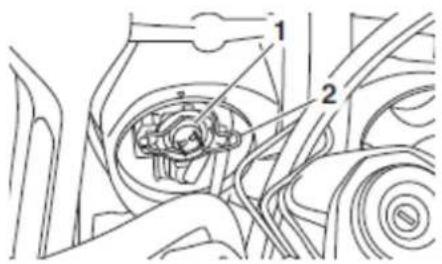

1. Żarówka reflektora

2. Oprawka żarówki reflektora

3. Włożyć nową żarówkę na miejsce i zabezpieczyć ją w oprawce.

4. Podłączyć złącze reflektora.
5. Zamontować pokrywę żarówki reflektora, obracając ją w prawo.
6. Zlecić Dealerowi Yamaha wyregulowanie wiązki świetlnej reflektora, w razie potrzeby.

Wymiana żarówki kierunkowskazu i światła tylnego/ hamowania

Model jest wyposażony w światła typu LED. Jeśli żarówka kierunkowskazu lub światła tylnego/ hamowania nie świeci się, należy zlecić Dealerowi Yamaha sprawdzenie jej.

Wymiana żarówki oświetlenia tablicy rejestracyjnej

1. Odkręcić lampę oświetlenia tablicy rejestracyjnej.

1. Lampa oświetlenia tablicy rejestracyjnej

2. Śruba

3. Wyjąć gniazdo żarówki (razem z żarówką), obracając go w lewo, a następnie ciągnąc go.

1. Gniazdo żarówki oświetlenia tablicy rejestracyjnej

2. Wyciągnąć przepaloną żarówkę z gniazda.

1. Żarówka oświetlenia tablicy rejestracyjnej

2. Włożyć nową żarówkę w gniazdo.

3. Zamontować gniazdo (razem z żarówką) wciskając go, a następnie obracając w prawo, do zatrzymania.

4. Umieścić lampę oświetlenia tablicy rejestracyjnej w pierwotnym położeniu, a następnie przykręcić śrubami.

Wymiana żarówki światła pomocniczego

Model jest wyposażony w dwie lampy światła pomocniczego. Jeżeli żarówka światła pomocniczego przepali się, należy wymienić ją w następujący sposób.

1. Wyciągnąć gniazdo żarówki światła pomocniczego (wraz z żarówką).

1. Owiewka

2. Śruba

3. Zdjąć pokrywę, ciągnąc ją na zewnątrz.

1. Pokrywa

2. Zdemontować panel, odkręcając śruby panela i śrubę zatrzasku.

1. Panel
2. Śruba

3. Śruba zatrzasku

4. Odkręcić pokrywę lampy reflektora.

1. Pokrywa lampy reflektora

2. Śruba

3. Odkręcić lampę reflektora i delikatnie wyjąć reflektor. Upewnić się, że reflektor jest podparty.

UWAGA:

Należy uważać, aby nie pociągnąć za przewody reflektora.

1. Przewód reflektora

2. Wyjąć gniazdo żarówki (razem z żarówką) odkręcając go w lewo.

Sv1000 g###zure 24 1

1. Gniazdo żarówki

2. Wyciągnąć przepaloną żarówkę.

1. Żarówka

2. Włożyć nową żarówkę w gniazdo.

3. Zainstalować gniazdo (wraz z żarówką) wciskając go obracając w prawo.

4. Przykręcić lampę reflektora, a następnie dokręcić śruby z zalecanym momentem obrotowym.

Moment dokręcania śruby lampy reflektora:

7 Nm (0, 7 m · kG)

1. Przykręcić pokrywę lampy reflektora.
2. Zamontować panel i instalując śruby i śrubę szybkiego łącznika.
3. Zamontować pokrywę.

1. Przykręcić owiewkę, a następnie dokręcić śruby z zalecanym momentem obrotowym.

OSTRZEŻENIE:

Poluzowana owiewka może doprowadzić do wypadku. Upewnić się, że śruby zostały dokręcone z określonym momentem dokręcania.

Moment dokręcania śruby owiewki:

0,5Nm(0,05m·kG)

Podpieranie motocykla

Ponieważ ten model nie jest wyposażony w podpórkę centralną, należy zastosować następujące środki ostrożności podczas zdejmowania koła przedniego lub tylnego lub prac konserwacyjnych, wymagających, aby motocykl był w pozycji pionowej. Przed rozpoczęciem jakichkolwiek prac konserwacyjnych, sprawdź, czy motocykl jest w stabilnej i równej pozycji. Mocna drewniana skrzynka może być umieszczona pod silnikiem, dla zwiększenia stabilności.

Serwisowanie koła przedniego

1. Stabilizować tył motocykła za pomocą stojaka montażowego do motocykli i, jeśli dodatkowy stojak nie jest dostępny, poprzez umieszczenie koziotka pod ramą, przed kołem tylnym.
2. Podnieść koło przednie z podłoża i stabilizować przód motocykła za pomocą stojaka montażowego do motocykli, tak, aby koło przednie swobodnie się obracało.

Serwisowanie koła tylnego

Podnieść koło tylne z podłoża i stabilizować motocykl za pomocą stojaka montażowego do motocykli lub, jeśli stojak nie jest dostępny, poprzez umieszczenie dwóch koziołków podstawionych, albo pod ramę motocykła, przed tylnym kołem, albo pod ramiona wahacza.

Usuwanie usterek

Chociaż wszystkie motocykle Yamaha, opuszczające fabrykę, przechodzą dokładną kontrolę, czasami mogą wystąpić pewne problemy podczas eksploatacji. Każdy problem, na przykład, w układzie paliwowym, sprężania lub zapłonu, może spowodować słaby rozruch i stratę mocy. Poniższy schemat rozwiązywania problemów przedstawia szybkie i łatwe procedury kontroli tych podstawowych układów. Jakkolwiek, gdy motocykl wymaga naprawy, należy jednak zgłosić się do Dealera Yamaha, którego wykwalifikowani technicy posiadają niezbędne narzędzia, doświadczenie i wiedzą, jak naprawić prawidłowo motocykl. Należy używać tylko oryginalnych części zamiennych Yamaha. Imitacje części mogą wyglądać jak części Yamaha, ale często są one gorsze, mają krótszą żywotność i stosowanie ich może doprowadzić do kosztownych rachunków za naprawę.

OSTRZEŻENIE:

Podczas kontroli układu paliwowego, nie wolno palić. Upewnić się, że w pobliżu nie ma otwartego ognia lub źródeł iskier, w tym lampek sygnalizacyjnych z podgrzewaczy wody lub pieców. Benzyna lub opary benzyny mogą się zapalić lub wybuchnąć, powodując poważne obrażenia ciała lub uszkodzenie mienia.

Schemat możliwych usterek

Problemy z uruchomieniem lub słabe osiągi silnika

Przegrzewanie silnika

OSTRZEŻENIE:

• Nie należy wyjmować korka chłodnicy, gdy silnik i chłodnica są gorące. Gorący płyn i para mogą wytrysnąć pod ciśnieniem, co może spowodować poważne obrażenia. Należy odczekać, aż silnik ostygnie.
• Umieścić grubą szmatę, jak ręcznik, na korku chłodnicy, a następnie powoli obrócić korek w lewo do pozycji ustalonej, aby umożliwiać ujście pozostałego ciśnienia. Kiedy syk nie będzie słyszalny, nacisnąć na korek, obracać go dalej w lewo, a następnie zdjąć korek.

WSKAZÓWKA

Jeśli płyn chłodzący nie jest dostępny, woda z kranu może być czasowo używa zamiast niego, pod warunkiem, że zostanie wymieniona na zalecanego płyn chłodzący, tak szybko, jak to możliwe.

PIEŁĘGNACJA I PRZERWA W EKSPLOATACJI

Informacja dotycząca koloru matowego

UWAGA:

Niektóre modele wyposażone są w części zamienne w matowym kolorze. Pamiętaj, aby skontaktować się z Dealerem Yamaha o radę, jakich produktów należy użyć do czyszczenia pojazdu. Użycie szczotki, agresywnie chemicznych środków czyszczących może podczas czyszczenia spowodować porysowanie lub uszkodzenie ich powierzchni. Wosk też nie powinien być stosowany do części matowych.

Pielęgnacja

Podczas, gdy otwarta konstrukcja motocykła ujawnia atrakcyjność technologii, ale także sprawia, że jest bardziej podatna na działanie stońca i zimna. Rdza i korozja mogą rozwijać się, nawet, jeśli używane są wysokiej jakości elementy. Zardzewiała rura wydechowa może pozostać niezauważona w samochodzie, a w przypadku motocykła, umniejsza jego ogólny wygląd. Częsta i odpowiednia pielęgnacja nie tylko jest wymogiem warunków gwarancji, ale również pozwala utrzymać motocykl w atrakcyjnym wyglądzie, przedłużyć jego żywotność i zoptymalizować jego osiągi.

Przed czyszczeniem motocykla

1. Zatkać wylot rury wydechowej, po ochłodzeniu silnika, aby zapobiec dostaniu się wody do tłumika. W tym celu można użyć torebki plastikowej lub tulejki gumowej.
2. Upewnić się, że wszystkie korki, ostony, elektryczne elementy, jak wtyki, kapturek świecy zapłonowej są prawidłowo założone.
3. Usunąć trudny do usunięcia brud np. wycieki oleju na silniku przy pomocy specjalnego środka do czyszczenia i szczotki. Nie wolno stosować tego preparatu w przypadku uszczelek, osi kół. Środek czyszczący spłukać gruntownie wodą.

Czyszczenie

UWAGA:

• Do czyszczenia kół nie należy stosować preparatów agresywnych chemicznie. Jeśli jednak użycie takiego środka jest niezbędne należy postępować zgodnie z instrukcją, a następnie zmyć powierzchnie wodą, osuszyć i nanieść preparat anty-korozyjny.
• Niewłaściwe czyszczenie może uszkodzić elementy pojazdu takie jak: owiewki, osłony, panele i inne plastikowe elementy, dlatego podczas ich mycia należy używać miękkiej szmatki lub gąbki nawilżonej wodą i preparatem czyszczącym.

• Do czyszczenia elementów plastikowych nie wolno stosować agresywnie chemicznych środków. Należy uważać, aby gąbka nie była nasączona rozpuszczalnikiem, benzyną, środkiem anty-korozyjnym czy elektrolitem itd.

• Nie należy czyścić pojazdu przy pomocy wysoko-ciśnieniowych węży lub innych tego typu urządzeń. Woda może przedostać się do łożysk, hamulców, elektrycznych elementów, świateł, wężyków odpowietrzających, a to może spowodować kosztowne naprawy.

• Motocykle wyposażone w owiewki: podczas mycia nie wolno stosować środków, które mogłyby porysować lub w inny sposób uszkodzić ten element. Najlepiej przeprowadzić test preparatu czyszczącego na małej powierzchni owiewki i upewnić się, że nie pozostawia żadnych rys. Jeśli owiewka jest porysowana, do wygładzenia powierzchni należy zastosować specjalny preparat wygładzający powierzchnie.

Związane z codziennym użytkowaniem

Zmyć brud ciepła woda, użyć gąbki zwilżonej zwykłym środkiem czyszczącym.

Spłukać czystą wodą. Do czyszczenia trudno dostępnych miejsc użyć szczoteczki do zębów lub szczotki do butelek. Dużo łatwiej zmywać brud, jeśli przed rozpoczęciem mycia przemyje się powierzchnie wilgotną szmatką.

Po jeździe w deszczu, w sąsiedztwie morza lub drogami posypanymi solą. Ponieważ zarówno sól morska, jak i sól posypana na drodze, w połączeniu z wodą mają działanie wyjątkowo korodujące, dlatego po jeździe w takich warunkach należy szczególnie stosować się do poniższych zaleceń:

WSKAZÓWKA

Sól sypana na drogi w czasie zimy może pozostawać na nich, aż do wiosny.

1. Umyć motocykl zimną wodą z mydłem, po ochłodzeniu silnika.

UWAGA:

Do czyszczenia motocykła nie należy używać ciepłej wody, ponieważ przyspiesza to korodujące działanie soli.

1. Pokryć preparatem zabezpieczającym przed korozją powierzchnie metąowe, w szczególności chromowane i niklowane.

Czyszczenie owiewki.

Do czyszczenia owiewki nie należy używać produktów alkalicznych, detergentów zawierających kwas, benzyny, płynu hamulcowego lub rozpuszczalnika. Oczyscić owiewkę miękką, czystą szmatką lub gąbką, zwilżoną tagodnym detergentem i wodą. Jeżeli nie uda się oczyścić owiewki za pomocą tagodnego detergentu można użyć oryginalnego środka czyszczącego Yamaha do owiewek lub innych wysokiej jakości odpowiednich środków czyszczących. Niektóre składniki środków czyszczących mogą zostawić rysy na powierzchni plastikowej owiewki. Przed użyciem, należy je przetestować.

Po czyszczeniu

1. Wytrzeć motocykl irchą, albo miękką szmatką łatwo pochłaniającą wode.
2. Wypolerować powierzchnie chromowane, aluminiowane i ze stali nierdzewnej, w tym układ wydechowy, aby zapewnić im właściwy połysk.

3. Pokryć środkiem zabezpieczającym przed korozją wszystkie metalowe powierzchnie (naweł chromowane i niklowane).

4. Użyć oleju natryskowego, jako uniwersalnego środka czyszczącego, aby usunąć wszelkie pozostałości brudu.

5. Wypolerować drobne ryski powstałe w wyniku uderzeń kamyków, piasku itd.
6. Zawoskować powierzchnie lakierowane.
7. Dokładnie osuszyć pojazd po umyciu i przykryć go przed przerwą w eksploatacji.

OSTRZEŻENIE:

Zanieczyszczenia na hamulcach lub oponach mogą być przyczyną utraty kontroli nad pojazdem.

• Upewnić się, że nie ma pozostałości oleju lub wosku na hamulcach i oponach. Jeśli są, to należy oczyścić tarcze hamulcowe i klocki środkiem do czyszczenia hamulców lub acetonem. Umyć opony ciepłą wodą z delikatnym mydłem.
• Sprawdzić hamulce i zachowanie się pojazdu na zakrętach, po tych czynnościach.

UWAGA:

• Zastosować olej w aerozolu i wosk w umiarkowanej ilości i pamiętaj, aby zetrzeć nadmiar.
• Nie należy smarować olejem ani woskiem gumowych i plastikowych części motocykła.
• Unikać środków zawierających substancje ścierne, gdyż mogą one uszkodzić lakier.

WSKAZÓWKA

• Zasięgnij rady Dealera Yamaha, w sprawie doboru środków do pielęgnacji motocykła.
• Mycie, deszczowa pogoda mogą spowodować, że szybki rozpraszające reflektora zaparują. Włączenie reflektora na krótki okres czasu pomaga usuwać wilgoć z szybek.

Przerwa w eksploatacji

Krótki okres

Motocykl zawsze przechowywać w chłodnym, suchym miejscu i, jeśli to konieczne, chronić go przed kurzem za pomocą porowatej ostony. Upewnij się, przed przykryciem motocykła, że silnik i układ wydechowy są chłodne.

UWAGA:

• Przechowywania motocykła w słabo wentylowanym pomieszczeniu lub przykrycie go plandeką, gdy jest jeszcze mokry, umożliwia przedostanie się wody i wilgoci, które powodują korozję.
• Aby zapobiec korozji, należy unikać przechowywania motocykła w wilgotnych piwnicach, stajniach (ze względu na obecność amoniaku) oraz miejscach, w których przechowywane są silne środki chemiczne.

Długi okres

Przed planowaną kilkumiesięczną przerwą w eksploatacji, należy wykonać następujące czynności

1. Zastosować wszystkie instrukcje, przewidziane w punkcie "Pielęgnacja".

2. Napetnić zbiornik paliwa i dolać stabilizatora paliwa (jeśli jest dostępny), aby zapobiec korozji i niszczeniu zbiornika paliwa.

3. Wykonać następujące czynności w celu ochrony cylindrów, pierścieni tłokowych, itp. przed korozją.

a. Zdjąć kapturki świec i odkręcić świece zapłonowe.
b. Włać łyżeczkę oleju silnikowego do każdego otworu świecy zapłonowej.
c. Zainstalować kapturki świec zapłonowych na świecach, a następnie umieścić świece na głowicy tak, aby elektrody były połączone z masą (to ograniczy iskrzenie podczas czynności z następnego punku).
d. Zakręcić silnik rozrusznikiem kilka razy, aby olej rozprowadził się po powierzchni cylindrów.

OSTRZEŻENIE:

Aby uniknąć uszkodzenia i powstania iskier zapłonowych, należy upewnić się, że elektrody zostały właściwie połączone z masą.

e. Zdjąć kapturki świecie zapłonowych ze świecie zapłonowych, a następnie zainstalować świecie zapłonowe i kapturki świecie.

1. Nasmarować wszystkie linki sterujące i punkty obrotu wszystkich dźwigni i pedałów, a także na podpórki bocznej / centralnej.
2. Sprawdzić i skorygować ciśnienie powietrza w oponach, jeśli to konieczne, a następnie podnieść motocykl tak, że oba koła będą uniesione z podłoża. Alternatywnie, obracać kołami, co miesiąc, aby opony nie ulegały degradacji pozostając w jednym miejscu.
3. Przykryć wylot tłumika plastikową torbą, aby zapobiec przedostawaniu się wilgoci.
4. Wyjąć akumulator i naładować go. Przechowywać akumulator w chłodnym, suchym miejscu i przynajmniej raz w miesiącu ładować go. Nie należy przechowywać akumulatora w zbyt zimnych lub zbyt ciepłych miejscach (poniżej 0 °C lub powyżej 30 °C). Więcej informacji przedstawiono w punkcie: "Akumulator".

WSKAZÓWKA

Przed przerwą w eksploatacji pojazdu należy przeprowadzić wszystkie niezbędne naprawy.

DANE TECHNICZNE

Model	XT1200Z SUPER TENERE
Wymiary
Długość całkowita:	2250 mm
Szerokość całkowita:	980 mm
Wysokość:	1410/1470 mm
Wysokość siedziska:	845/870 mm
Rozstaw osi:	1540 mm
Prześwit:	190 mm
Minimalny promień skrętu:	2700 mm
Waga
Masa własna:	257 kg
Silnik
Typ silnika:	chłodzony cieczą, 4-suwowy, DOHC
Uktad cylindrów:Pojemność skokowa:Średnica cylindra × skok tłoka:Stopień sprężania:Rozruch:Uktad smarowania:	4-cylindrowy rzędowy 1199 cm^3 98,0 × 79,5 mm 11,0:1 rozrusznik elektrycznysucha miska olejowa
Olej silnikowyZalecana marka:Typ:Specyfikacja zalecanego oleju:Wielkość napełnienia:bez wymiany wkładu filtra olejuz wymianą wkładu filtra oleju	YAMALUBESAE 10W-30, 10W-40, 15W-40, 20W-40 lub 20W-50API Service SG lub wyższa, JASO standard MA3, 1013, 401
Olej przekładniowytypwielkość napełnienia:	oryginalny olej przekładniowy Yamaha SAE 80W-90 API GL-5 lub SAE 80 API GL-4olej do przekładni hipoidalnych0, 201
Układ chłodzeniaPojemność zbiornika płynu chłodzącego (do znacznika poziomu maksymalnego):Pojemność chłodnicy (w tym wszystkie drogi chłodzenia):	0, 2611, 831
Filtr powietrzawkład filtra:	papierowy, nasączany olejem
PaliwoZalecane paliwo:Pojemność zbiornika paliwa:w tym rezerwa paliwa:	benzyna bezołowiowa Premium (gazohol (E10) do zaakceptowania)23, 013, 91
Wtrysk paliwaKorpus przepustnicy:Znak ID:	2BS1 00
Świeca zapłonowaproducent /model:Szczelina świecy zapłonowej:	NGK/CPR8EB90,8 - 0,9 mm
Sprzęgło	mokre, wielotarczowe
PrzekładniaPrzełożenie napędu pierwotnego:Napęd końcowy	1,466 (85/58)wał
Przełożenie napędu wtórnego:Typ skrzyni biegów:Sterowanie skrzynią biegów:Przełożenie:1 bieg2 bieg3 bieg4 bieg5 bieg6 bieg	2,987 (21/25 x 32/9)z kołami w stałym zazębieniu, 6-biegowa nożne (lewa strona)2,769 (36/13)2,063 (33/16)1,571 (33/21)1,250 (30/24)1,042 (25/24)0,929 (26/28)
RamaTyp ramy:Kąt skrętu kierownicy:Wyprzedzenie sworznia zwrotnicy:	rama z rur stalowych28,00°126 mm
Opona przedniaTyp:Rozmiar:Producent / model:	bezdętkowa110/80R19M/C 59VBRIDGESTONE/BW501
Opona tylnaTyp:Rozmiar:Producent / model:	bezdętkowa150/70R17M/C 69VBRIDGESTONE/BW502
ObciążenieMaksymalne obciążenie:(całkowita waga kierowcy, pasażera,ładunku i wyposażenia)	213 kg
Ciśnienie powietrza w oponach(mierzone na zimnych oponach):Warunki obciążenia:0 - 90 kgPRZÓDTYŁ90 -213 kgPRZÓDTYŁ	225 kPa (2,25 kG/cm ^2 )250 kPa (2,50 kG/cm ^2 )225 kPa (2,25 kG/cm ^2 )290 kPa (2,90 kG/cm ^2 )
Koło przednieTyp koła:Rozmiar obręczy:	szprychowe19M/C x MT2,50
Koło tylneTyp koła:Rozmiar obręczy:	szprychowe17M/C x MT4,00
Jednolity układ hamulcowyDziałanie:	aktywowany przez hamulec przedni
Hamulec przedniTyp:Włączanie:Określony płyn hamulcowy:	podwójny hamulec tarczowyręczna dźwignia hamulcowa (prawa strona)DOT 4
Hamulec tylnyTyp:	pojedynczy hamulec tarczowy
Włączanie:Określony płyn hamulcowy:	nożna dźwignia hamulcowa (prawa strona)DOT 4
Zawieszenie przednieTyp:Amortyzator:Skok zawieszenia:	widelec teleskopowysprężyna śrubowa / amortyzator olejowy190 mm
Zawieszenie tylneTyp:Amortyzator:Skok zawieszenia:	wahacz wleczonysprężyna śrubowa/amortyzator gazowo-olejowy190 mm
Układ elektrycznyUkład zapłonu:Prądnica:	TCIAC magneto
AkumulatorModel:Napięcie, pojemność:	YTZ12S12 V, 11,0 Ah
Reflektor	żarówka halogenowa
Napięcie żarówki, moc × ilośćŚwiatła reflektora:Światła tylne/ światła hamowania:Światła kierunkowskazu przedniego:Światła kierunkowskazu tylnego:Światła pomocnicze:Oświetlenie tablicy rejestracyjnej:Podświetlenie licznika:Kontrolka biegu jałowego:Kontrolka świateł drogowych:Lampka ostrzegawcza poziomu oleju:Kontrolka kierunkowskazu:Lampka ostrzegawcza problemu silnika:Lampka ostrzegawcza ABS:Kontrolka "SET" tempomatu:Kontrolka "ON" tempomatu:Kontrolka immobilizera:Kontrolka/ lampka ostrzegawcza systemu kontroli przyczepności:Bezpiecznik cewki systemu ABS:	12 V, 55,0 W × 2LEDEDLED12 V, 5,0 W × 212 V, 5,0 W × 1LEDEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLED LEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLCDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLEDLDLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLDDLLD LDDLLD LDDLLD LDDLLD LDDLLD LDDLLD LDDLLD LDDLLD LDDLLD LDDLLD LDDLLD LDDLLD LDDLLD LDDLLD LDDLLD LDDLLD LDDLLD LDDLLD LDDLLD LDDLLD LDDLLD LDDLLD LDDLLD LDDLLD LDDLLD LDDLLD LLDDLLD LLDDLLD LLDDLLD LLDDLLD LLDDLLD LLDDLLD LLDDLLD LLDDLLD LLDDLLD LLDDLLD LLDDLLD LLDDLLD LLDDLLD LLDDLLD LLDDLLD LLDDLLD LLDDLLD LLDDLLD LLDDLLD LLDDLLD LLDDLLD LLDDLLD LLDDLLD LLDDLLD LLDDLLD LDDLLD LDDLLD LDDLLD LDDLLD LDDLLD LDDLLD LDDLLD LDDLLD LDDLLD LDDLLD LDDLLD LDDLLD LDDLLD LDDLLD LDDLLD LDDLLD LDDLLD LDDLLD LDDLLD LDDLLD LDDLLD LDDLLD LDDLLD LDDLLD LISSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSsssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssspssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssaassessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessesssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssseasessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessesselssseasessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessessesssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssaaa
	20, 0 A
Bezpiecznik tempomatu:	1, 0 A
Bezpiecznik gniazda DC:	3, 0 A
Bezpiecznik odtwarzania danych:	7, 5 A
Bezpiecznik systemu elektronicznego sterowania
zaworem przepustnicy:	7, 5 A
Bezpiecznik O/P (opcja):	20, 0 A

INFORMACJE DLA UŻYTKOWNIKA

Pola do wpisywania numerów identyfikacyjnych

Wpisz w odpowiednie pola numery identyfikacyjne i informacje z etykiety modelu, które będą niezbędne w czasie zamawiania części zamiennych od Dealera Yamaha lub w przypadku kradzieży pojazdu.

NUMER IDENTYFIKACYJNY POJAZDU

ETYKIETA MODELU

○ ○

Numer identyfikacyjny pojazdu

1. Numer identyfikacyjny pojazdu

Numer identyfikacyjny pojazdu wybity jest na główce ramy motocykła. Wpisz ten numer w odpowiednie pole.

WSKAZÓWKA

Numer identyfikacyjny pojazdu jest niezbędny do identyfikacji motocykła i podczas rejestracji pojazdu.

Etykieta modelu

Etykieta modelu jest przymocowana do ramy, pod siedziskiem kierowcy (patrz punkt: "Siedzisko kierowcy"). Zapisz informacje na etykiecie w odpowiednim miejscu. Te informacje będą potrzebne podczas zamawiania części zamiennych od Dealera Yamaha.

SKOROWIDZ

Nr strony

A

ABS 36

Aktywacja i ustawienie tempomatu 17

Akumulator 80

Automatyczne wyłączanie tempomatu 18

B

Bagażniki 49

C

Ciśnienie powietrza w oponach 71

Czyszczenie 90

D

Dane techniczne 93

Demontaż i montaż oston 62

Dezaktywacja tempomatu 18

Docieranie silnika 56

Dodatkowe gniazdo DC 51

Dźwignia hamulca 35

Dźwignia sprzęgła 35

Dźwignia sprzęgła 74

E

Eksploatacja i ważne wskazówki dotyczące kierowania 54

Etykieta modelu 97

F

Funkcje kontrolne i osprzęt kierownicy 11

|

Informacja dotycząca koloru matowego 90

Informacje dla użytkownika 97

Informacje dotyczące ogumienia 73

K

Katalizator 42

Koła szprychowe 74

Kontrola klocków hamulcowych koła przedniego i tylnego 75

Kontrola opon 72

Kontrola przełączników 51

Kontrolka biegu jałowego 14

Kontrolka systemu kontroli przyczepności/ lampka ostrzegawcza "TCS" 16

Kontrolka świateł drogowych 14

Kontrolki tempomatu 15

Korek zbiornika paliwa 39

Korzystanie z funkcji wznowienia 18

L

Lampka ostrzegawcza poziomu oleju 14

Lampka ostrzegawcza problemu silnika 15

Lampki sygnalizacyjne i lampki ostrzegawcze 14

Luz zaworów 71

七

Ładowanie akumulatora 81

M

Miernik poziomu paliwa 21

N

Numer identyfikacyjny pojazdu 97

O

Obrotomierz 21

Okresowa konserwacja i drobne naprawy 57

Olej przekładniowy 68

Olej silnikowy i wkład filtra oleju 65

Opis motocykla 10

Opony 71

Owiewka 44

Oznaczenia ważniejszych informacji 2

P

Paliwo 40

Parkowanie 57

Pedat hamulca 36

Pedat zmiany biegów 35

Pielęgnacja i przerwa w eksploatacji 90

Pielęgnacja 99

Płyn chłodzący 69

Po czyszczeniu 91

Podpieranie motocykla 88

Podpórka boczna 50

Pola do wpisywania numerów identyfikacyjnych 97

Pomyśl o swoim bezpieczeństwie 6

Problemy z uruchomieniem lub słabe osiągi silnika 88

Przechowywanie akumulatora 81

Przed czyszczeniem motocykla 90

Przegrzewanie silnika 89

Przełącznik "MENU" 34

Przełącznik kierunkowskazów 33

Przełącznik klaksonu 34

Przełącznik start/ wyłącznik silnika 34

Przełącznik światet awaryjnych 34

Przełącznik światet drogowych i mijania/Przełącznik błyskania drogowymi 33

Przełącznik trybu jazdy "MODE" 34

Przełącznik wyboru 34

Przełączniki na kierownicy 33

Przełączniki systemu kontroli ustalonej prędkości (tempomatu) 34

Przełączniki światet stopu 75

Przerwa w eksploatacji 92

Przewód odpowietrzający/ przelewowy zbiornika paliwa 41

R

Regulacja luzu manetki gazu 71

Regulacja ustawienia tempomatu 17

Regulacja widelca teleskopowego przedniego 45

Regulacja zespołu amortyzatora 47

Resetowanie systemu kontroli przyczepności 39

Rutynowa kontrola przed rozpoczęciem eksploatacji 52

\$

Schemat możliwych usterek 88

Serwisowanie koła przedniego 88

Serwisowanie koła tylnego 88

Siedzisko kierowcy 42

Skorowidz 98

Smarowanie sworzni wahacza wleczonego 78

Spis treści 3

Sprawdzanie i smarowanie dźwigni hamulca i dźwigni sprzęgła 77

Sprawdzanie i smarowanie manetki gazu i linki gazu 77

Sprawdzanie i smarowanie pedatu hamulca i pedatu zmiany biegów 77

Sprawdzanie i smarowanie podpórki bocznej 78

Sprawdzanie luzu dźwigni hamulca 74

Sprawdzanie tożysk koła 80

Sprawdzanie poziomu oleju przekładniowego 68

Sprawdzanie poziomu oleju silnikowego 65

Sprawdzanie poziomu płynu chłodzącego 69

Sprawdzanie poziomu płynu hamulcowego 76

Sprawdzanie prędkości obrotowej silnika na biegu jałowym 71

Sprawdzanie świecy zapłonowej 64

Sprawdzanie układu kierowniczego 79

Sprawdzanie widelca przedniego 79

Stacyjka/ Blokada kierownicy 12

System immobilizera 11

System kontroli przyczepności 38

System kontroli ustalonej prędkości (tempomat) 16

System odcięcia zapłonu 50

T

Tabela czynności kontrolnych 53

Tabela czynności okresowych dla systemu kontroli emisji spalin 59

Tabela czynności okresowych i częstotliwości smarowania ogólna 59

Tryb jazdy ("D-Mode") 32

U

Uchwyty do mocowania bagażu 50

Uruchomienie silnika 54

Urządzenie autodiagnostyki 19

Urządzenie autodiagnostyki 32

Ustawienie systemu kontroli przyczepności 38

Ustawienie wysokości siedziska kierowcy 43

Usuwanie usterek 88

W

Widok z lewej strony 10

Widok z prawej strony 10

Wskazówki dotyczące zmniejszania zużycia paliwa 56

Wskaźnik Eco 22

Wskaźniki i funkcje kontrolne 11

Wymiana bezpieczników 82

Wymiana oleju przekładniowego 69

Wymiana oleju silnikowego (z lub bez wymiany wkładu filtra oleju) 65

Wymiana płynu chłodzącego 71

Wymiana płynu hamulcowego i płynu sprzęgła	77
Wymiana wkładu filtra powietrza	71
Wymiana żarówki kierunkowskazu lub światła tylnego/ hamowania	84
Wymiana żarówki podświetlenia tablicy rejestracyjnej	84
Wymiana żarówki reflektora	83
Wymiana żarówki światła pomocniczego	85
Wyświetlacz biegu	22
Wyświetlacz informacji	23
Wyświetlacz trybu jazdy	22
Wyświetlacz trybu systemu kontroli przyczepności	23
Wyświetlacz trybu ustawień	26
Z
Zespół wyświetlacza wielofunkcyjnego	20
Zestaw narzędzi podręcznych		58
Zmiana biegów	55
