Typ urządzenia	Klimatyzator typu split, ścienny
Model jednostki zewnętrznej	CU-E18HB4EA
Model jednostki wewnętrznej	CS-E18HB4EA (przypuszczalny)
Wydajność chłodnicza	5,0 kW (18 000 BTU/h)
Wydajność grzewcza	Nie dotyczy (tylko chłodzenie)
Klasa energetyczna (chłodzenie)	A++
Współczynnik SEER	6,1
Zasilanie	230 V ~ 50 Hz
Pobór mocy (chłodzenie)	1,45 kW
Czynnik chłodniczy	R32
Poziom hałasu (jednostka wewnętrzna)	30 - 48 dB(A)
Poziom hałasu (jednostka zewnętrzna)	55 dB(A)
Wymiary jednostki wewnętrznej (SxWxG)	798 x 295 x 239 mm
Wymiary jednostki zewnętrznej (SxWxG)	780 x 626 x 290 mm
Waga jednostki wewnętrznej	10 kg
Waga jednostki zewnętrznej	33 kg
Funkcje specjalne	Sterowanie Wi-Fi (opcjonalne), tryb nocny, timer, automatyczne drgania żaluzji
Filtr powietrza	Filtr antybakteryjny, filtr wychwytujący kurz
Długość przewodu chłodniczego (maks.)	15 m
Zakres temperatur pracy (chłodzenie)	+18°C do +43°C
Gwarancja	2 lata (standardowa)

Często zadawane pytania - CU-E18HB4EA PANASONIC

Jak prawidłowo zainstalować klimatyzator Panasonic CU-E18HB4EA?

Instalacja powinna być wykonana przez wykwalifikowanego serwisanta. Należy zapewnić odpowiednią wentylację jednostki zewnętrznej oraz stabilne zamocowanie jednostki wewnętrznej. Zachować minimalne odległości od przeszkód (podane w instrukcji).

Jak często czyścić filtry w klimatyzatorze?

Filtry powietrza należy czyścić co 2 tygodnie przy normalnym użytkowaniu. Wyjmij filtr, odkurz go delikatnie lub umyj w letniej wodzie z łagodnym detergentem, dokładnie osusz i włóż z powrotem.

Co oznacza kod błędu na wyświetlaczu pilota?

Kody błędów różnią się w zależności od usterki. Najczęstsze: H00 (brak błędu), H11 (problemy z czujnikiem temperatury), F45 (usterka zasilania). Sprawdź tabelę kodów w instrukcji obsługi.

Jak ustawić tryb nocny w klimatyzatorze?

Naciśnij przycisk NIGHT na pilocie. Tryb nocny automatycznie dostosowuje temperaturę i zmniejsza poziom hałasu podczas snu.

Czy mogę sterować klimatyzatorem przez Wi-Fi?

Model CU-E18HB4EA obsługuje opcjonalne sterowanie Wi-Fi za pomocą adaptera Panasonic. Po podłączeniu można sterować urządzeniem przez aplikację Panasonic Comfort Cloud.

Jaką moc chłodniczą ma ten model?

Klimatyzator Panasonic CU-E18HB4EA ma wydajność chłodniczą 5,0 kW (18 000 BTU/h), co odpowiada powierzchni około 30-40 m².

Jakie czynniki chłodnicze są używane?

Urządzenie wykorzystuje ekologiczny czynnik chłodniczy R32, który ma niski potencjał globalnego ocieplenia (GWP=675).

Czy klimatyzator wymaga przeglądów serwisowych?

Zaleca się coroczny przegląd serwisowy, obejmujący czyszczenie wymiennika, sprawdzenie ciśnienia czynnika i kontrolę elektryki.

Jak zdjąć i zamontować filtr powietrza?

Otwórz przednią klapę jednostki wewnętrznej, wyciągnij filtr do góry. Po umyciu lub odkurzeniu włóż filtr z powrotem, upewniając się, że zatrzaski weszły na swoje miejsce.

Maksymalna długość przewodu między jednostkami?

Maksymalna długość przewodu chłodniczego wynosi 15 metrów. Jeśli instalacja tego wymaga, skontaktuj się z serwisem.

INSTRUKCJA OBSŁUGI CU-E18HB4EA PANASONIC

Instrukcja obsługi Klimatyzatory

Urządzenia wewnętrzne Urządzenia zewnętrzne

CS-E10HB4EA CU-E10HBEA

Przed rozpoczęciem korzystania

z urządzenia należy dokładnie

zapoznać się z niniejszą

instrukcją oraz zachować

ją na przyszłość.

SKRÓCONA

INSTRUKCJA

OBSŁUGI

CE

© 2008 Panasonic HA Air-Conditioning (M) Sdn. Bhd. Nieautoryzowane kopiowanie i rozpowszechnianie stanowi naruszenie prawa.

ZALECENIA DOTYCZĄCE BEZPIECZEŃSTWA

DEFINICJE

Instrukcje, do których należy się zastosować, zostały oznaczone następującymi symbolami:

Ten symbol oznacza czynności, które są ZABRONIONE.

Te symbole oznaczają czynności, które są WYMAGANE.

Aby zapobiec zagrożeniu zdrowia, zdrowia innych osób lub uszkodzeniu urządzenia, należy stosować się do poniższych zaleceń. Niewłaściwa obsługa wynikająca z nieprzestrzegania instrukcji może powodować zranienia lub uszkodzenia, których stopień został sklasyfikowany poniżej:

Ostrzeżenie

Ten znak oznacza zagrożenie śmiercią lub poważnym uszkodzeniem ciała.

Uwaga

Ten znak ostrzega o możliwości zranienia się lub uszkodzenia urządzenia.

Pilot zdalnego sterowania

- Nie należy korzystać z akumulatorów (Ni-Cd). - Nie należy pozwalać dzieciom na zabawę pilotem zdalnego sterowania, aby zapobiec możliwości przypadkowego połknięcia przez nie baterii.

- Baterie należy wyjąć z pilota, jeżeli urządzenie nie będzie używane przez dłuższy czas. - Aby zapobiec uszkodzeniu pilota, nowe baterie tego samego typu należy instalować pamiętając o właściwej polaryzacji.

Urządzenie wewnętrzne

- Nie należy samodzielnie instalować, demontować oraz reinstalować urządzenia. Niewłaściwa instalacja może spowodować wycieki, porażenie prądem lub pożar. Wykonanie instalacji należy powierzyć fachowcowi. - Nie wolno wkładać palców lub innych przedmiotów do modułów urządzenia. - Nie należy naprawiać urządzenia samodzielnie.

Urządzenie wewnętrzne

- Nie wolno instalować urządzenia w pomieszczeniu o atmosferze zagrożonej wybuchem. - Nie wolno myć urządzenia wodą, benzenem, rozcieńczalnikiem lub proszkiem czyszczącym. - Nie wolno używać urządzenia do innych celów, takich jak np. konserwacja żywności. - Przed wylotem powietrza nie wolno umieszczać urządzeń z otwartym ogniem. - Nie należy wystawiać się przez dłuższy czas na bezpośrednie działanie strumienia tego powietrza.

- Należy upewnić się, że rurka odprowadzająca wodę jest właściwie podłączona. W innym przypadku mogą wystąpić wycieki. - Pomieszczenie należy regularnie wietrzyć.

Zasilanie

- Nie wolno korzystać z tego samego gniazdka sieciowego do zasilania innego urządzenia. - Nie wolno modyfikować kabla zasilającego. - Nie wolno korzystać z przedłużaczy. - Nie wolno obsługiwać wilgotnymi rękoma.

- Należy używać zalecanego przewodu zasilającego. - Jeżeli kabel zasilający zostanie uszkodzony, musi zostać wymieniony przez autoryzowany serwis producenta lub osobę o odpowiednich kwalifikacjach w celu uniknięcia ryzyka porażenia prądem.

- To urządzenie musi być uziemione oraz zainstalowane w sieci z wyłącznikiem różnicowo-prądowym. W innym przypadku w wyniku uszkodzenia urządzenie może spowodować porażenie prądem lub pożar.

- W nagłym przypadku lub w przypadku niewłaściwego zachowywania się urządzenia (dym, nietypowy zapach itp.), należy wyłączyć zasilanie i odłączyć urządzenie od sieci zasilającej oraz skontaktować się z serwisem.

Wylot powietrza Wlot powietrza

Zasilanie

- Przed naprawą lub konserwacją należy wyłączyć zasilanie i odłączyć urządzenie od sieci. - Jeżeli urządzenie nie będzie wykorzystywane przez dłuższy czas, należy wyłączyć zasilanie i odłączyć urządzenie od sieci. - Niniejszy klimatyzator jest wyposażony w zabezpieczenie przeciwprzepięciowe. Jednak w celu dodatkowej ochrony przed uszkodzeniem podczas wyjątkowo intensywnych wyładowań atmosferycznych może istnieć potrzeba odłączenia go od sieci zasilającej. Nie wolno dotykać klimatyzatora podczas wyładowań burzowych, ponieważ może to spowodować porażenie prądem.

Wlot powietrza

Wylot powietrza

Urządzenie zewnętrzne

- Do wnętrza urządzenia nie wolno wkładać palców ani innych przedmiotów, obracające się elementy mogą spowodować zranienie.

Urządzenie zewnętrzne

- Nie wolno siadać, stawać lub umieszczać jakichkolwiek obiektów na urządzeniu zewnętrznym. - Nie należy dotykać ostrych aluminiowych krawędzi. - Należy upewnić się, że rurka odprowadzająca wodę jest właściwie podłączona. W innym przypadku mogą wystąpić wycieki. - Po dłuższym okresie użytkowania należy upewnić się, że rama instalacyjna nie jest uszkodzona.

- Należy upewnić się, że rurka odprowadzająca wodę jest właściwie podłączona. W innym przypadku mogą wystąpić wycieki. - Po dłuższym okresie użytkowania należy upewnić się, że rama instalacyjna nie jest uszkodzona.

INFORMACJE PRAWNE INFOH

Urządzenie nie jest przeznaczone do obsługi przez osoby (łącznie z dziećmi) o obniżonych możliwościach fizycznych, sensorycznych lub umysłowych lub osoby nieprzeszkolone i niedoświadczone, o ile nie zostały odpowiednio poinstruowane przez osobę odpowiedzialną za ich bezpieczeństwo. Dzieci powinny korzystać z urządzenia pod nadzorem dla upewnienia się, że nie wykorzystają go do zabawy.

Dziękujemy za nabycie klimatyzatora Panasonic

SPIS TREŚCI

ZALECENIA DOTYCZĄCEBEZPIECZEŃSTWA	2
INFORMACJE PRAWNE	3
WARUNKI PRACY	4
KLIMATYZATORY SYSTEMU MULTI SPLIT	5
WYGLĄD I OBSŁUGA URZĄDZENIA	6~7
KONSERWACJA I CZYSZCZENIE	8
ROZWIAZYWANIE PROBLEMÓW	9
SCHEMAT OBSŁUGI IV str. okładki

UWAGA:

Ilustacje zamieszczone w niniejszej instrukcji obsługi zostały wykonane wyłącznie w celach informacyjnych i mogą różnić się od rzeczywistego wyglądu urządzenia. Urządzenie może także bez powiadomienia ulegać zmianom mającym na celu dalsze udoskonalenia.

Informacja dla użytkowników o utylizacji zużytego sprzętu oraz wyczerpanych baterii

Niniejsze symbole umieszone na produktach, opakowaniu i/lub towarzyszącej im dokumentacji oznaczają, że to zużyte urządzenie elektryczne i elektroniczne nie może być usuwane łącznie z odpadami pochodzącymi z gospodarstwa domowego. W celu odpowiedniego traktowania, odzyskiwania i recyklingu starych produktów i zużytych baterii należy oddać je w odpowiednich punktach zbiórki, zgodnie z przepisami obowiązującymi w danym kraju oraz dyrektywami 2002/96/EC i 2006/66/EC. Właściwa utylizacja tych urządzeń i baterii pozwala na ochronę cennych zasobów naturalnych i zmniejsza szkodliwy wpływ na ludzkie zdrowie oraz środowisko, który może mieć miejsce w przypadku nieprawidłowego postępowania w tym zakresie. Więcej informacji na temat zbiórki oraz utylizacji zużytych urządzeń i baterii można uzyskać u miejscowych władz, służb zajmujących się zbiórką odpadów lub w punkcie sprzedaży, gdzie zostało nabyte dane urządzenie. Zgodnie z obowiązującym prawem, niewłaściwa utylizacja tego rodzaju produktów może być karana.

Dla użytkowników instytucjonalnych w krajach Unii Europejskiej

Jeżeli zamierzacie Państwo pozbyć się urządzenia elektrycznego lub elektronicznego, prosimy skontaktować się z autoryzowanym sprzedawcą lub dostawcą w celu uzyskania dalszych informacji.

[Informacja o usuwaniu odpadów w krajach poza Unią Europejską]

Niniejszy symbol obowiązuje jedynie na terenie krajów należących do Unii Europejskiej. Jeżeli jest on usuwany poza jej granicami należy skontaktować się z instalatorem, autoryzowanym sprzedawcą lub z lokalnymi władzami w celu ustalenia właściwego sposobu jego utylizacji.

Informacja na temat symbolu baterii (poniżej przykładu obok):

Niniejszy symbol może występować w połączeniu z symbolem chemicznym. W takim przypadku urządzenie podlega wymaganiom Dyrektywy dotyczącej postępowania z substancjami chemicznymi.

- Nie należy włączać urządzenia podczas woskowania podłóg. Po woskowaniu należy dokładnie wywietrzyć pomieszczenie przed włączeniem klimatyzatora. - Nie należy instalować urządzenia w zaolejonych i zadymionych miejscach.

WARUNKI PRACY

WARUNKI PRACY

Klimatyzator może być użytkowany w następujących zakresach temperatur.

(CU-E10HBEA, CU-E15HBEA, CU-E18HBEA, CU-E21HBEA)

Temperatura (°C)		Wewnętrzna Zewnętrzna
		*DBT *WBT	*DBT *WBT
CHŁODZENIE	Maksymalna 32 23 43 26
	Minimalna 16 11 16 11
OGRZEWANIE	Maksymalna 30	-	24 18
	Minimalna 16 - -5 +6

UWAGA: • Jeżeli temperatura zewnętrzna jest poza zakresem temperatur pracy wydajność ogrzewania spada znacząco i jednostka zewnętrzna może przerwać pracę w celu ochrony przed uszkodzeniem.

(CU-2E15GBE, CU-2E18CBPG, CU-3E18EBE, CU-3E23CBPG, CU-4E27CBPG)

Temperatura (°C)		Wewnętrzna Zewnętrzna
		*DBT *WBT	*DBT *WBT
CHŁODZENIE	Maksymalna 32 23 43 26
	Minimalna 16 11 16 11
OGRZEWANIE	Maksymalna 30	-	24 18
	Minimalna 16 - -10	-11

* DBT: Temperatura termometru suchego * WBT: Temperatura termometru mokrego

(CU-2E15GBE, CU-2E18CBPG, CU-3E18EBE, CU-3E23CBPG, CU-4E27CBPG)

DEFINICJA

Klimatyzator multisplit składa się z jednej jednostki zewnętrznej podłączonej do kilku jednostek wewnętrznych.

JEDNOSTKA WEWNĘTRZNA

• Możliwa jest niezależna lub jednoczesna obsługa jednostek wewnętrznych.
• Priorytet trybu pracy jest ustalany przez pierwszą włączoną jednostkę wewnętrzną.
• Podczas pracy tryby ogrzewania i chłodzenia nie mogą być jednocześnie włączone przez różne jednostki wewnętrzne.
• Wskaźnik zasilania miga dla zasygnalizowania, że w danej jednostce wewnętrznej jest wymuszony inny tryb pracy.

Panel sterowania

POWER (Zielona) • TIMER (Pomarańczowa) POWERFUL (Pomarańczowa) • QUIET (Pomarańczowa) AIR SWING (Pomarańczowa)

Odbiornik

Przycisk automatycznego włączania/wyłączania

- Używany jeżeli pilot zdalnego sterowania zagubi się lub uszkodzi.

Operacja Tryb
Pojedyncze naciśnięcie. Auto
Naciśnij i przytrzymaj do usłyszenia pojedynczego sygnału.	Chłodzenie
Naciśnij i przytrzymaj do usłyszenia pojedynczego sygnału i zwolnij.Naciśnij i przytrzymaj do usłyszenia podwójnego sygnału i zwolnij.	Ogrzewanie
Naciśnij przycisk, aby wyłączyć urządzenie.

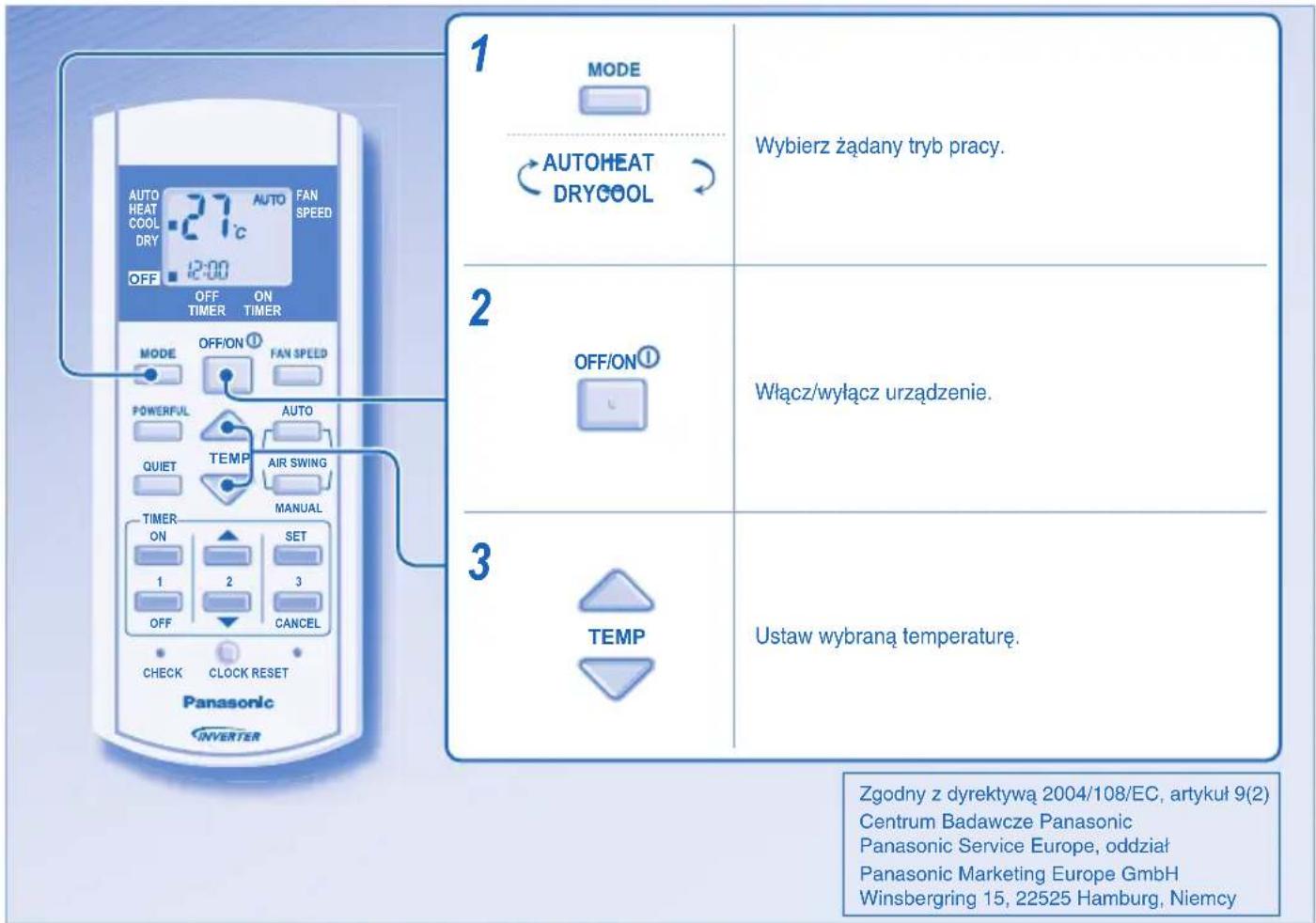

OFF/ON①

WŁĄCZANIE/WYŁĄCZANIE URZĄDZENIA

- Należy zwracać uwagę na wskaźnik OFF na wyświetlaczu pilota, aby zapobiec niewłaściwemu włączaniu/wyłączaniu urządzenia.

TEMP

USTAWIANIE TEMPERATURY

• Zakres regulacji: 16°C \~ 30°C. - Praca urządzenia w rekomendowanym zakresie temperatur może przyczynić się do oszczędnego zużycia energii.

Tryb HEAT: 20°C \~ 24°C.

Tryb COOL: 26°C \~ 28°C.

Tryb DRY: 1°C \~ 2°C poniżej temperatury pomieszczenia.

MODE

WYBÓR TRYBU PRACY

Tryb AUTO – Dla własnej wygody

- Urządzenie wybiera tryb pracy co 30 minut zgodnie z ustawioną temperaturą oraz temperaturą na zewnątrz i wewnątrz pomieszczenia. Podczas wybierania trybu pracy miga wskaźnik zasilania.

Tryb HEAT (ogrzewanie) – Przyjemne ciepłe powietrze

- Urządzenie potrzebuje nieco czasu, aby się nagrzać. W tym czasie miga wskaźnik zasilania.

Tryb COOL (chłodzenie) – Przyjemny chłodny powiew Tryb DRY (osuszanie) – Osuszanie powietrza

- Urządzenie pracuje z małą prędkością wentylatora, zapewniając delikatne chłodzenie.

FAN SPEED

WYBÓR PRĘDKOŚCI WENTYLATORA (5 POZYCJI)

- W trybie AUTO prędkość wentylatora jest regulowana automatycznie w zależności od trybu pracy.

AUTO

AIR SWING

REGULACJA KIERUNKU STRUMIENIA

MANUAL

AUTO

AIR SWING

STRUMIEŃ POWIETRZA - AUTOMATYCZNY

- Po wybraniu trybu AUTO żaluzje sterujące strumieniem powietrza odchylają się automatycznie w górę/w dół.

- W trybie ogrzewania powietrze przez chwilę wypływa poziomo, po czym zaczyna płynąć w dół.

AIR SWING

MANUAL

STRUMIEŃ POWIETRZA - MANUALNY

• Kierunek strumienia powietrza może być sterowany manualnie za pomocą pilota zdalnego sterowania.
• Nie należy ustawiać położenia żaluzji sterujących strumieniem powietrza za pomocą rąk lub innych przedmiotów.

- Powietrze wypływa równomiernie przez 4 szczeliny wylotowe.

POWERFUL

SZYBKIE UZYSKIWANIE ŻĄDANEJ TEMPERATURY

QUIET

KORZYSTANIE Z ZALET CICHEGO OTOCZENIA

- To ustawienie zmniejsza hałas emitowany przez strumień wypływającego powietrza.

- Funkcje i mogą być włączane i wyłączane we wszystkich trybach pracy przez naciśnięcie odpowiedniego przycisku.

- Funkcje i nie mogą być włączone jednocześnie.

PROGRAMOWANIE TIMERA

- Aby włączyć lub wyłączyć urządzenie o zaprogramowanej porze.

Wybierz timer ON lub OFF.

- Aby anulować timer włączający/wyłączający, naciśnij ON lub OFF, a następnie CANCEL.

• Jeżeli ustawiony jest timer włączający, urządzenie może rozpocząć pracę wcześniej (do 35 minut), aby uzyskać zaprogramowaną temperaturę o określonej porze.
• Praca timera jest oparta na ustawieniu zegara w pilocie i jest powtarzana codziennie. Ustawianie zegara jest wyjaśnione w opisie obsługi pilota na IV str. okładki.
• Jeżeli wystąpił zanik zasilania lub timer został wyłączony manualnie, można przywrócić poprzednie ustawienia (po wznowieniu zasilania), naciskając przycisk SET.

USTAWIENIA OPCJONALNE

CLOCK Naciśnij i przytrzymaj przez ok. 5 s, aby zmienić wyświetlanie zegara w trybie 12- lub 24-godzinnym.

RESET

Naciśnij, aby przywrócić fabryczne ustawienia pilota zdalnego sterowania.

Ustawienie temperatury o 1°C wyżej w trybie chłodzenia lub o 2°C niżej w trybie ogrzewania pozwala zaoszczędzić do 10% energii.

W celu zmniejszenia poboru energii elektrycznej w trybie chłodzenia zamykaj oraz zasłaniaj okna w pomieszczeniu.

• Przed czyszczeniem należy wyłączyć urządzenie i odłączyć je od sieci zasilającej.
• Nie dotykaj ostrych aluminiowych elementów, które mogą spowodować skaleczenie.

INSTRUKCJE DOTYCZĄCE MYCIA

• Nie używaj benzyny, rozpuszczalnika ani środków do szorowania.
• Używaj wyłącznie mydła (pH7) lub łagodnego detergentu.
• Nie używaj wody o temperaturze wyższej niż 40°C.

WSKAZÓWKI

• Filtr należy czyścić regularnie dla uzyskania jak najlepszej sprawności i obniżenia zużycia energii.
• Należy wykonywać okresowe przeglądy korzystając z usług autoryzowanego serwisu.

1 Naciśnij blokady

OBUDOWA

Należy wycierać ją delikatnie suchą i miękką ściereczką.

2 Powoli pociągnij w dół kratkę wlotową

3 Zdejmij filtr powietrza z zaczepów i pociągnij go do dołu.

FILTR POWIETRZA

• Czyszczenie filtra powietrza jest zalecane co 6 tygodni.
• Filtr należy delikatnie myć/spłukiwać wodą, aby uniknąć jego uszkodzenia.
• Filtr należy dokładnie wysuszyć w cieniu unikając bezpośredniego nasłonecznienia.

OKRESOWY PRZEGLĄD PO DŁUŻSZEJ PRZERWIE W PRACY KLIMATYZATORA

• Należy sprawdzić stan baterii w pilocie.
• Należy sprawdzić, czy nic nie blokuje wlotów i wylotów powietrza.

PRZED DŁUŻSZĄ PRZERWĄ W PRACY KLIMATYZATORA

• Na 2\~3 godziny należy włączyć tryb ogrzewania, aby dokładnie osuszyć urządzenie.
• Wyłączyć zasilanie i odłączyć urządzenie od sieci.
• Wyjąć baterie z pilota.

W następujących przypadkach należy WYŁĄCZYĆ URZĄDZENIE I ODŁĄCZYĆ JE OD SIECI oraz skontaktować się z autoryzowanym serwisem:

• Nietypowy hałas dobiega z urządzenia podczas pracy.
• Do wnętrza pilota dostała się woda/obcy przedmiot.
• Z jednostki wewnętrznej wycieka woda.
• Często wyłącza się bezpiecznik elektryczny.
• Przewód zasilający jest nienaturalnie ciepły.
• Przełączniki lub przyciski nie działają prawidłowo.

Poniższe objawy są oznaką prawidłowej pracy klimatyzatora.

Objaw Przyczyna

Z jednostki wewnętrznej wydobywa się mga. Efekt kondensacji pary wodnej powodowany przez proces chłodzenia.
Podczas pracy słychać dźwięk bulgotania wody.	Dźwięk przepływu czynnika chłodzącego wewnątrz urządzenia.
W pomieszczeniu unosi się nieprzyjemny zapach.	Może to być powodowane przez zapachy emitowane przez ściany, dywan, meble lub ubrania.
Wewnętrzny wentylator zatrzymuje się czasami w trybie automatycznej pracy wentylatora.	Ułatwia to usuwanie przykrego zapachu z otoczenia.
Wznowienie pracy jest opóźnione o kilka minut po restarcie urządzenia.	Opóźnienie służy ochronie sprężarki urządzenia.
Z jednostki zewnętrznej wydobywa się woda/para.	Na rurkach urządzenia wystąpiło zjawisko kondensacji lub skroplenia pary wodnej.
Kontrolka timera jest stale włączona.	Po ustawieniu timer powtarza swoją funkcję codziennie.
Wskaźnik zasilania miga podczas pracy i wewnętrzny wentylator nie pracuje.	Urządzenie jest w trybie odmrażania i roztopiony lód jest usuwany z jednostki zewnętrznej.
Wewnętrzny wentylator zatrzymuje się czasami podczas pracy w trybie ogrzewania.	Ma to na celu zapobieganie niezamierzonemu efektowi chłodzenia.
Kontrolka zasilania miga przed włączeniem urządzenia.	Oznacza to wstępny etap przygotowania do działania, w sytuacji gdy został ustawiony timer włączający.
Podczas pracy słychać trzeszczące dźwięki.	Panel rozszerza się lub kurczy w wyniku zmiany temperatury.

Przed wezwaniem serwisu należy sprawdzić, czy występują poniższe objawy.

Objaw Środki zaradcze

Funkcja ogrzewania/chłodzenia nie działa wydajnie.	Ustaw prawidłowo temperaturę.Zamknij wszystkie drzwi i okna.Wyczyść lub wymień filtry.Usuń wszelkie przeszkody z wlotów i wylotów powietrza.
Hałas podczas pracy urządzenia.	Należy sprawdzić, czy urządzenie nie zostało zainstalowane pochylone.Należy dokładnie i właściwie zamknąć przedni panel.
Pilot zdalnego sterowania nie działa.(Wyświelacz jest ciemny lub sygnał jest słaby).	Należy właściwie zainstalować baterie.Należy wymienić zużyte baterie.
Urządzenie nie działa.	Należy sprawdzić, czy bezpiecznik elektryczny nie jest przepalony.Należy sprawdzić, czy nie został zaprogramowany timer.
Urządzenie nie odbiera sygnału z pilota zdalnego sterowania.	Należy upewnić się, że odbiornik nie jest zasłonięty.Niektóre lampy fluorescencyjne mogą wywoływać interferencje z sygnałem z pilota. Prosimy skonsultować się z autoryzowanym serwisem.

Urządzenie przerywa pracę, a wskaźnik timera nadal miga.

- Wyłącz urządzenie i przekaż kod błędu najbliższemu autoryzowanemu serwisowi.

UWAGA :

- W niektórych przypadkach (4 sygnały), w zależności od błędu, urządzenie może być obsługiwane w ograniczonym zakresie.

SCHEMAT OBSŁUGI

Przygotowanie pilota zdalnego sterowania

1 Wyciągnij 2 Zainstaluj 2 baterie AAA lub R03 (okres użytkowania ~ 1 rok)

3 Zamknij pokrywkę 4 Naciśnij przycisk CLOCK 5 Ustaw czas (godzinę) 6 Potwierdź ustawienie

Panasonic

Panasonic Polska Sp. z o.o., Al. Krakowska 4/6, 02-284 Warszawa, Polska

Tel.: [phone], Faks: (22) 338 12 00, Infolinia: 0 801 801 887

www.panasonic.pl
