Przed użyciem uważnie przeczytaj niniejszą instrukcję obsługi!

Zachowaj ją w celu wykorzystania w przyszłości.

Przed każdym użyciem sprawdź, czy:

• połączenia śrubowe i komponenty są dobrze dokręcone oraz czy nie są zużyte lub uszkodzone;
• pozycja siedzenia jest wygodna;
• hamulce działają w sposób zadowalający;
• kierownica nie zacina się ani nie jest obluzowana;
• koła nie są wygięte, a ich łożyska są prawidłowo ustawione;
• koła są dobrze przymocowane do przedniego i tylnego widelca;
• opony są w dobrym stanie i mają prawidłowe ciśnienie powietrza;
• pedały są dobrze przymocowane do ramion korby;
• przerzutki są poprawnie ustawione;
• wszystkie odblaski są zamontowane.
• Po zakończeniu regulacji sprawdź, czy wszystkie połączenia śrubowe są prawidłowo dokręcone, czy linki są nieuszkodzone i poprawnie poprowadzone wzdłuż ramy.
• Zalecamy oddawać rower do warsztatu serwisowego co 6 miesięcy (lub częściej, jeżeli dużo jeździsz lub znacznie obciążasz rower). Po każdym serwisowaniu wypełnij protokół serwisowy.

Bezpieczeństwo na drodze

• Nie jedź po tej samej stronie co pojazdy nadjeżdżające z przeciwka.
• Nie jedź równolegle do innej osoby.
• Nie przewoź na rowerze nikogo, kto nie posiada odpowiedniego wyposażenia.
• Nie zajeżdżaj drogi innym pojazdom.
• Nie zawieszaj na kierownicy niczego, co mogłoby utrudnić kierowanie lub zaklinować się w przednim kole.

• Nie trzymaj się innych pojazdów.

• Nie jedź zbyt blisko pojazdów znajdujących się przed Tobą.

• Jazda rowerem podczas deszczu lub na mokrej drodze:

– Woda i lód wpływają negatywnie na działanie hamulców.
– W czasie deszczowej pogody jedź wolniej i hamuj wcześniej niż wtedy, gdy jest sucho.

- Jadąc w ciemności, musisz stosować się do obowiązujących przepisów:

– Rower, oprócz odblasków, w które jest już wyposażony, musi posiadać białe światło przednie i czerwone światło tylne.
– Noś jasne ubranie, kamizelkę odblaskową itp.
– Sprawdź, czy odblaski są umieszczone w odpowiednim miejscu, dobrze przymocowane, czyste i niezasłonięte. Natychmiast wymień uszkodzone odblaski.

- Konserwacji ewentualnych amortyzatorów powinien dokonywać rowerowy warsztat serwisowy. Sprawdź w instrukcji obsługi producenta amortyzatorów.

Zakres odpowiedzialności właściciela

Instrukcja obsługi opisuje sposób bezpiecznej jazdy na rowerze oraz utrzymania go w dobrym stanie technicznym.

- Dokładnie przeczytaj zalecenia zawarte w instrukcji obsługi i przestrzegaj ich. Wszelkie większe czynności serwisowe lub regulacje roweru powinny być wykonywane przez mechanika rowerowego. Zastosuj się do poniższych wskazówek, jeżeli nie masz możliwości oddania roweru do mechanika i chcesz dokonać regulacji samodzielnie.

WAŻNE! Wszystkich zmian dokonujesz na własne ryzyko.

- Używanie roweru do jazdy freestyle, terenowej lub wyczynowej oraz do wykonywania trików może być niebezpieczne. Sam ponosisz odpowiedzialność za ewentualne obrażenia ciała lub inne szkody powstałe w wyniku używania roweru w powyższy sposób. Dystrybutor nie ponosi żadnej odpowiedzialności wobec kupującego ani osób trzecich za uszkodzenia powstałe w wyniku używania produktu lub uszkodzenia szczególne.

- Zapoznaj się z komponentami i akcesoriami roweru, co umożliwia Ci użytkowanie ich we właściwy sposób.

OPIS

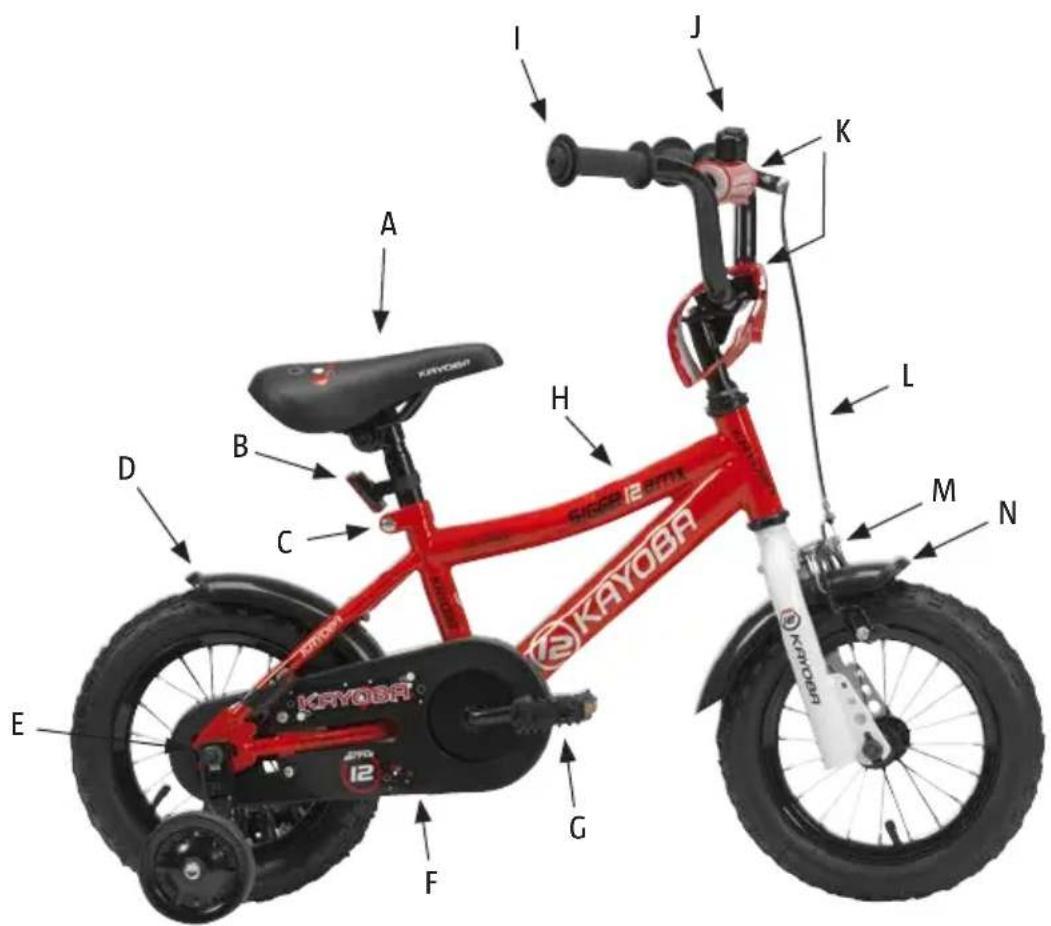

A Siodełko H Rama roweru

B Odblask I Rączka dopasowana dla dziecka

C Regulacja wysokości sztycy siodełka

J Dzwonek

D Błotnik tylny K Ostony (nakładki)

E Mocowanie kółek bocznych podporowych

L Linka hamulcowa

F Ostona tańcucha M Przedni hamulec V-brake

G Pedat z odblaskiem N Błotnik przedni

MONTAŻ

Montaż pedałów

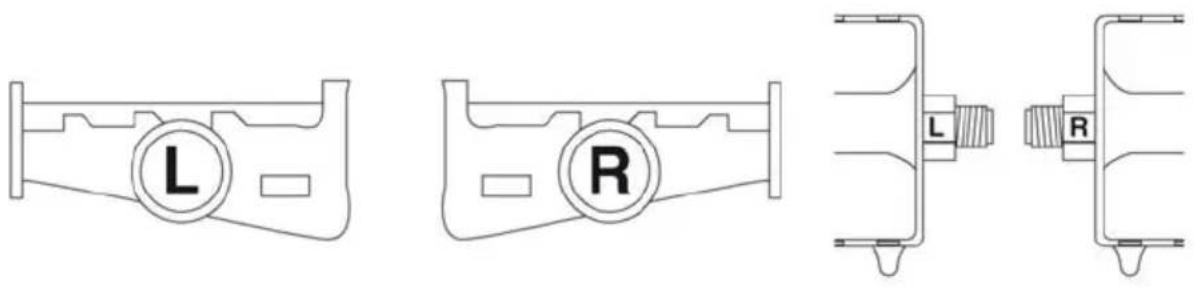

UWAGA! Pedały nie są jednakowe – pedał oznaczony literą. R należy przymocować do prawego ramienia korby, a pedał oznaczony literą. D – do lewego ramienia korby.

Montaż prawego pedału (R): Przykręć pedał do ramienia korby od strony tańcucha, a następnie ostrożnie dokręć go kluczem.

Montaż lewego pedału (L): Przykręć pedał (w stronę przeciwną do ruchu wskazówek zegara) po przeciwnej stronie łańcucha, a następnie ostrożnie dokręć go kluczem.

OBSŁUGA

Ustawienie pozycji siedzenia

Bardzo ważne jest, zarówno ze względu na wygodę, jak i bezpieczeństwo, by rower był prawidłowo ustawiony. Na następnych stronach znajdują się informacje dotyczące ustawienia wygodnej, bezpiecznej i efektywnej pozycji siedzenia.

Regulacja siodełka

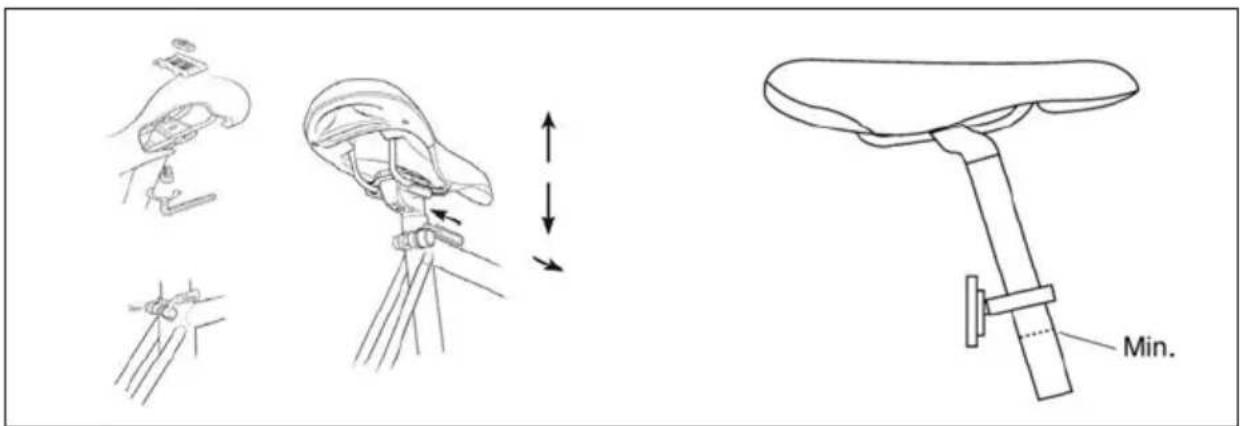

Odkręć nakrętkę mocującą siodełko do sztycy, aby umożliwiać przesunięcie siodełka w przód lub w tył. Ustaw je w żądanej pozycji. Istnieje również możliwość regulacji nachylenia siodełka. Zalecamy ustawienie siodełka w pozycji poziomej.

Aby wyregulować wysokość siodełka, odkręć śrubę dociskową, mocującą sztycę siodełka do rury podsiodłowej. Ustaw sztycę na żądanej wysokości i dokręć śrubę dociskową.

WAŻNE!

• Sztyca siodełka nie może znajdować się wyżej niż oznaczenie najwyższego dopuszczalnego położenia Oznaczenie najwyższego dopuszczalnego położenia nie może być widoczne.
• Dokręć śrubę i nakrętkę dociskową sztycy do 30 Nm kluczem imbusowym 6 lub 13 mm. Sprawdź, czy sztyca jest stabilna, próbując ręcznie obrócić siodełko. Obrócenie siodełka powinno być niemożliwe.
• Unikaj jazdy na rowerze, jeżeli siodełko lub sztyca nie są dobrze dokręcone.

Do różnych rodzajów siodełek używane są różne sztyce, w związku z czym sposób ich mocowania może być zróżnicowany. Skontaktuj się z dystrybutorem, jeżeli masz wątpliwości, w jaki sposób należy zamontować siodełko.

Kąt ustawienia siodełka

Siodełko powinno być zamontowane w pozycji poziomej. Możesz zmienić nachylenie siodełka, lecz w większości przypadków powinno być ono umieszczone poziomo. Jeżeli najlepszy komfort zapewnia Ci siedzenie na nachylonym siodełku, sprawdź, czy zamiast tego nie możesz zmienić jakiegoś innego ustawienia.

Wysokość siodełka

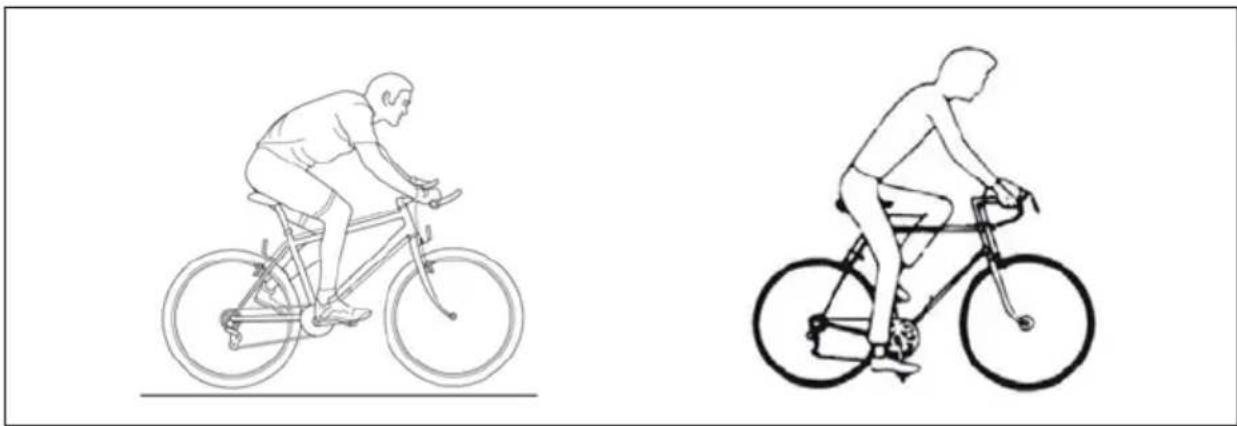

Aby uzyskać właściwą wysokość siodełka, ustaw jeden z pedałów w jego najniższym położeniu. Usiądź na siodełku w butach bez obcasów i upewnij się, że przy wyprostowanej nodze piętą sięgasz pedału. Gdy trzymasz stopę na pedale, a pedał jest w najniższym położeniu, noga powinna być nieco zgięta (patrz rys).

Pozycja siodełka nad pedałami

Postaw jedną stopę tak, by znajdowała się na pedale, a ramiona korby ustawione były poziomo Przesuń siodełko do przodu lub tyłu do momentu, gdy pedał znajdzie się w linii prostej pod kolanem. Nawet bardzo niewielkie zmiany w położeniu siodełka mogą mieć wpływ na osiągi roweru i komfort. Przesuwaj siodełko stopniowo, aby znaleźć najlepsze ustawienie

Kolumna kierownicy

Poluzuj śrubę rozporową w dolnej części mostka do momentu wysunięcia się klina rozporowego Delikatnie postukaj w śrubę rozporową, jeżeli klin nie może się wysunąć. Po wysunięciu klina przesuń mostek do góry lub w dół do momentu, gdy osiągniesz wygodną pozycję i będziesz mógł łatwo dosięgnąć kierownicy i klamek hamulca. Zwykle kierownica powinna znajdować się na tej samej wysokości co siodełko lub nieco niżej. Upewnij się, że mostek znajduje się w jednej linii z przednim kołem.

WAŻNE! Na mostku wpuszczanym znajduje się oznaczenie wysokości, na jaką może on wystawać nad rurę widelca. Oznaczenie to nie może być widoczne po zamontowaniu mostka. Mostek wpuszczany musi być wsunięty w rurę widelca na tyle, by oznaczenie nie było widoczne. Po wybraniu odpowiedniej wysokości umieść kierownicę prostopadle do przedniego koła.

Dobrze dokręć śrubę rozporową. Niezwykle ważne jest, by śruba rozporowa została dokładnie dokręcona. Upewnij się, że mostek jest dobrze zamocowany, ustawiając się przed rowerem z przednim kołem pomiędzy nogami. Zaciśnij nogi na kole i spróbuj obrócić kierownicę na boki. Mostek nie może się ruszać w rurze widelca. Nie dokręcaj mostka zbyt mocno. Musi on ustąpić, jeżeli dojdzie do upadku. Umieść chwyty kierownicy w pozycji poziomej i dobrze dokręć śrubę dociskową.

Mostek systemu ahead

Mostek posiada w tylnej części dwie śruby blokujące, które zaciskają się wokół rury widelca. Poluzuj śruby i skieruj mostek tak, by znajdował się w jednej linii z przednim kołem. Ponownie dokręć śruby blokujące

WAŻNE! Nie ustawiaj górnej śruby regulacyjnej. Jest ona tak wyregulowana, by eliminować luz tożyskowy. Zbyt mocne dokręcenie tej śruby może prowadzić do zużycia.

Kolumna kierownicy

1. Śruba rozporowa mostka wpuszczanego
2. Śruba dociskowa
3. Oznaczenie najwyższego dopuszczalnego położenia mostka wpuszczanego

Położenie kierownicy

Umieść kierownicę w taki sposób, aby mieć łatwy dostęp do manetek i klamek hamulca. Spróbuj znaleźć taką pozycję siedzenia, w której dłonie będą lekko spoczywały na kierownicy. Jeżeli za bardzo będziesz opierać się na kierownicy, Twoje nadgarstki i przedramiona będą narażone na duże obciążenia. Po dokonaniu regulacji nie zapomnij dokręcić wszystkich śrub.

UWAGA! NIGDY NIE PODNOŚ MOSTKA POWYŻEJ OZNACZENIA WSKAZUJĄCEGO NAJWYŻSZE DOPUSZCZALNE POŁOŻENIE.

Regulacja korby bez klinów

WAŻNE! Sprawdź, czy przednia zębatka i ramiona korby nie są mocowane na kliny. W takim wypadku sprawdź, czy nakrętki mocujące je do korby są dobrze dokręcone. Zalecamy sprawdzenie, czy nakrętki są dobrze dokręcone, po dwóch tygodniach użytkowania roweru, a następnie co trzy miesiące.

HAMULCE

OSTRZEŻENIE! Bardzo ważna jest znajomość zasady działania hamulców. Używając hamulców w niewłaściwy sposób, możesz stracić kontrolę nad rowerem i doznać poważnych obrażeń. Podczas hamowania rowery mogą działać w zróżnicowany sposób, dlatego ważne jest, by zaznajomić się z działaniem roweru w różnych sytuacjach i wiedzieć, z jaką siłą należy naciskać klamki hamulca. Przeczytaj instrukcję obsługi i przećwicz jazdę na rowerze i hamowanie. Jeżeli chcesz uzyskać więcej informacji, skontaktuj się z dystrybutorem.

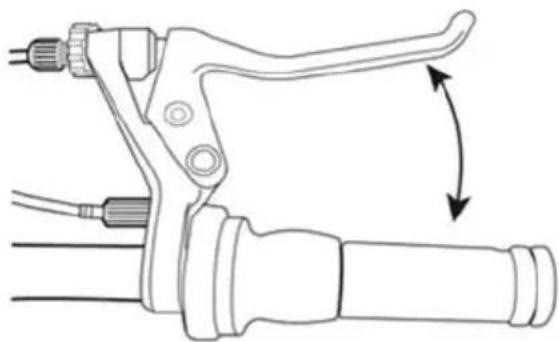

Hamulec przedniego koła uruchamia klamka hamulca umieszczona po lewej stronie kierownicy. Hamulec tylnego koła uruchamiany jest poprzez naciśnięcie pedałów do tyłu.

Bezpieczne hamowanie

1. Hamuj hamulcem tylnym, zanim zaczniesz hamować hamulcem przednim.
2. Podczas skręcania nigdy nie hamuj hamulcem przednim. Jest to szczególnie ważne podczas gwałtownego skręcania lub jazdy po lużnym podłożu.

Hamulce V-brake

1

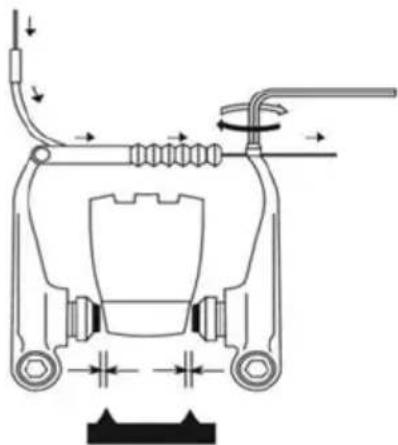

Przeprowadź linkę przez prowadnik i ustaw odległość między klockami hamulcowymi a bokami obręczy na 2 mm. Dokręć śrubę mocującą linkę.

2

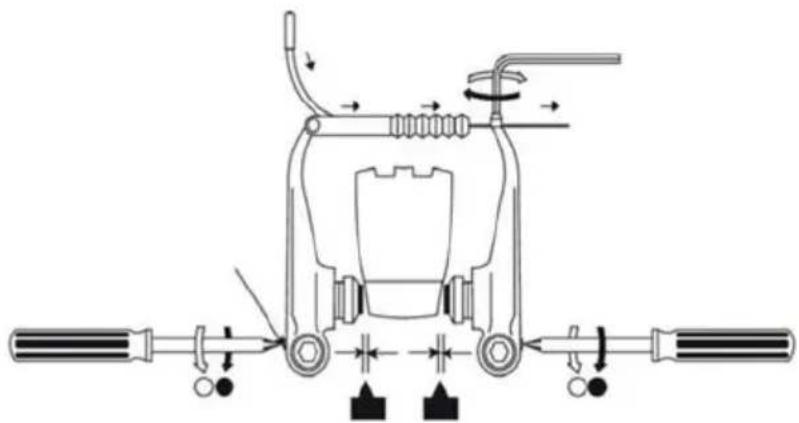

Wyreguluj odległość między klockami hamulcowymi a bokami obręczy przy pomocy śrub regulujących sprężyny.

3

Przed użyciem roweru naciśnij klamki hamulców 10 razy i sprawdź, czy działają prawidłowo oraz czy klocki hamulcowe znajdują się w odpowiedniej odległości od boku obręczy.

WAŻNE!

• Jeżeli zbyt gwałtownie zahamujesz hamulcem przednim, siła hamowania może być tak duża, że zostaniesz zrzucony z roweru.
• Skuteczność hamowania na mokrej drodze ulega pogorszeniu. Na mokrej drodze należy jechać wolniej i wcześniej rozpoczynać hamowanie.
• Unikaj jazdy, jeśli hamulce nie działają poprawnie.

KONSERWACJA HAMULCÓW

Hamulec szczękowy

Sprawdź ustawienie hamulca i regularnie smaruj jego sprężyny i sworznie. Smaruj odstonięte części linki, aby chronić je przed korozją. Jeżeli występują trudności z hamowaniem, często są one skutkiem niedostatecznego smarowania linek. Linkę hamulcową należy przed smarowaniem zdemontować. Zalecamy, by smarowanie linek przeprowadzał mechanik rowerowy.

UWAGA! Aby hamulce pracowały równomiernie, koła nie mogą być wygięte, muszą być poprawnie ustawione, a boki obręczy muszą być równe i pozbawione zarysowań. Klocki hamulcowe muszą być prawidłowo dopasowane do boków obręczy. Skontaktuj się z dystrybutorem, jeżeli masz wątpliwości, w jaki sposób należy wyregulować koła lub hamulce. Chroń końca linki nasadkami, aby linka nie rozplatała się.

WAŻNE! Po zwolnieniu klamki hamulce nie powinny zacinać się ani przylegać do obręczy. Jeżeli hamulce się zacinają, upewnij się, że jarzma, linki i klamki są czyste i nasmarowane. Zleć przegląd dystrybutorowi, jeżeli powyższe komponenty są czyste, a hamulce dalej się zacinają.

PIELEGNACJA OPON I USTAWIANIE KÓŁ

• Aby opony roweru dobrze i długo funkcjonowały, ważne jest, by utrzymywać w nich odpowiednie ciśnienie, którego wartości podano po bokach opon.
• Blokowanie kół podczas hamowania oraz poślizgi powodują zużycie opon.
• Nie dopuszczaj do kontaktu opon z olejem, benzyną, parafiną lub innymi środkami rozpuszczającymi gumę.
• Upewnij się, że koła nie są wygięte i są poprawnie wycentrowane, tak by boki opon nie ocierały się o ramę lub przedni widelec.
• Sprawdź również, czy opony nie są zużyte i nie mają pęknięć. Upewnij się, że bieżnik nie jest zużyty, a na oponach nie widać uszkodzeń, pęknięć ani śladów nierównomiernego zużycia. Niezwłocznie wymień zużytą lub uszkodzoną oponę.

- Jeżdząc po ostrych kamieniach, dziurawych drogach lub krawężnikach, możesz doprowadzić do przebicia opon.

- Przed odstawieniem roweru na dłuższy czas zalecamy zdjęcie kół, aby zapobiec ich wygięciu.

- Opony pompuj pompką nożną lub ręczną z odpowiednią końcówką. Sprawdź ciśnienie na manometrze.

- Regularnie sprawdzaj, czy szprychy są prawidłowo napięte. Rób to często, jeżeli dużo jeździsz po nierównych drogach.

Koło przednie

Odkręć nakrętki osi, zdejmij podkładki i ewentualnie podkładkę zabezpieczającą oś. łożysko stożkowe koła przedniego musi być wyregulowane, aby koło lekko się obracało. łożysko stożkowe musi być dokładnie dokręcone do stożka osi, aby koło nie mogło się poluzować. Trzymając przednie koło między ramionami przedniego widelca, umieść je tak, by podkładka zabezpieczająca oś i jej kolce przylegały do rowka w widelcu lub by standardowe podkładki znajdowały się w odpowiednim położeniu względem osi, jeżeli rower nie jest wyposażony w uchwyt osi. W celu wyśrodkowania koła należy dołożyć więcej podkładek zabezpieczających po tej stronie koła, która jest za blisko ramienia widelca.

WAŻNE!

Podkładki zabezpieczające lub zwykłe przedniego koła należy włożyć w rowki na ramieniu widelca, aby koło pewnie trzymało się w widelcu.

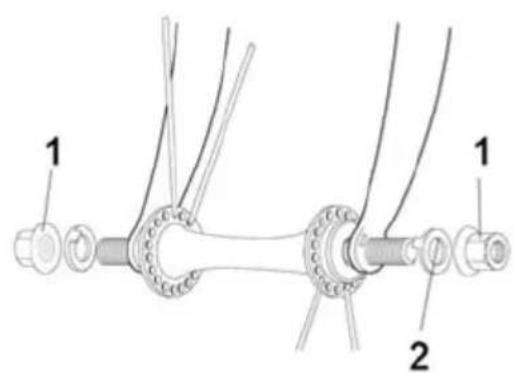

1. Nakrętka

2. Podkładka zabezpieczająca oś

3. Przednia piasta

4. Stożek
5. Stożek
6. Przedni widelec
7. Podkładka zabezpieczająca oś
8. Oś
9. Nakrętka
