ZCV55001WA - Kuchenka ZANUSSI - Bezpłatna instrukcja obsługi

Typ produktu	Wolnostojąca kuchenka elektryczna
Marka	Zanussi
Model	ZCV55001WA
Zasilanie	230 V ~ 50 Hz
Całkowita moc przyłączeniowa	8485 W
Wysokość	858 mm
Szerokość	500 mm
Głębokość	600 mm
Liczba stref grzewczych	4
Moc stref grzewczych	2 × 1200 W (tył lewy/tył prawy) i 2 × 1700 W (przód lewy/przód prawy)
Wskaźnik ciepła resztkowego	Tak
Rodzaj piekarnika	Piekarnik elektryczny z termoobiegiem
Funkcje piekarnika	Górna/dolna grzałka, grill, dolna grzałka, gorące powietrze z grzałką pierścieniową, pieczenie biologiczne
Zakres temperatur piekarnika	ok. 50°C – 250°C
Urządzenia zabezpieczające	Termostat bezpieczeństwa, zabezpieczenie przed przewróceniem (do montażu)
Oświetlenie wewnętrzne	Tak, wymienne (25 W, żaroodporne do 300°C)
Akcesoria (w zestawie)	Ruszt, blacha do pieczenia, płaska blacha aluminiowa, półka
Czyszczenie	Emalia katalityczna (tylna ścianka), drzwi wyjmowane do łatwego czyszczenia
Drzwi	Podwójnie oszklone drzwi, odłączane
Montaż	Wolnostojąca, wymagane zabezpieczenie przed przewróceniem

Często zadawane pytania - ZCV55001WA ZANUSSI

INSTRUKCJA OBSŁUGI ZCV55001WA ZANUSSI

PL Instrukcja obsługi 22

Herd

Kuchenka

USER MANUAL

Inhalt

Informacje dotyczące bezpieczeństwa _	22
Wskazówki dotyczące bezpieczeństwa _	24
Opis urządzenia _	27
Przed pierwszym użyciem _	28
Płyta grzejna – codzienna eksploatacja _	28
Płyta grzejna – przydatne rady i wskazówki _	29
Płyta grzejna – konserwacja i czyszczenie _	29

Piekarnik – codzienna eksploatacja ____	29
Piekarnik – korzystanie z akcesoriów __	30
Piekarnik – przydatne rady i wskazówki __	31
Piekarnik – konserwacja i czyszczenie _	37
Co zrobić, gdy... __	39
Instalacja __	39
Ochrona środowiska __	41

Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejjszego

powiadomienia.

Informacje dotyczące bezpieczeństwa

Przed instalacją i rozpoczęciem eksploatacji urządzenia należy dokładnie przeczytać dołączoną instrukcję obsługi. Producent nie odpowiada za uszkodzenia i obrażenia ciała spowodowane nieprawidłową instalacją i eksploatacją. Należy zachować instrukcję wraz z urządzeniem do wykorzystania w przyszłości.

Bezpieczeństwo dzieci i osób o ograniczonych zdolnościach ruchowych, sensorycznych lub umysłowych

Ostrzeżenie! Występuje zagrożenie uduszeniem lub odniesieniem obrażeń mogących skutkować trwałym kalectwem.

• Urządzenie mogą obsługiwać dzieci po ukończeniu ósmego roku życia oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych bądź nieposiadające odpowiedniej wiedzy i doświadczenia, jeśli będą one nadzorowane przez dorosłą osobę lub osobę odpowiedzialną za ich bezpieczeństwo.

• Nie należy pozwalać, aby dzieci bawiły się urządzeniem. Dzieci poniżej 3 lat nie wolno pozostawiać bez opieki w pobliżu urządzenia.

• Wszystkie opakowania należy przechowywać poza zasięgiem dzieci.

• Dzieci i zwierzęta nie powinny zbliżać się do pracującego lub stygnącego urządzenia. Łatwo dostępne elementy urządzenia mocno się nagrzewają.
• Jeśli urządzenie jest wyposażone w blokadę uruchomienia, zaleca się jej włączenie.
• Czyszczeniem i konserwacją nie mogą zajmować się dzieci bez nadzoru dorosłych.

Ogólne zasady bezpieczeństwa

• Urządzenie oraz jego nieosłonięte elementy nagrzewają się podczas pracy do wysokiej temperatury. Nie dotykać elementów grzejnych.
• Nie sterować urządzeniem za pomocą zewnętrznego zegara ani niezależnego układu zdalnego sterowania.
• Pozostawienie bez nadzoru potraw zawierających tłuszcz lub olej na włączonej płycie grzejnej może być przyczyną pożaru.
• Nie gasić pożaru wodą – należy wyłączyć urządzenie, a następnie przykryć płomień pokrywą lub kocem gaśniczym.
• Nie przechowywać żadnych przedmiotów na powierzchni gotowania.
• Nie czyścić urządzenia za pomocą myjek parowych.
• Na powierzchni płyty grzejnej nie wolno kłaść przedmiotów metalowych, takich jak sztućce lub pokrywki do garnków, ponieważ mogą one bardzo się rozgrzać.
• Jeśli na powierzchni szkła ceramicznego pojawią się pęknięcia, należy wyłączyć urządzenie, aby uniknąć ryzyka porażenia prądem elektrycznym.

• Do czyszczenia szyb w drzwiach nie należy używać ściernych środków czyszczących ani ostrych, metalowych myjek, ponieważ mogą one porysować powierzchnię, co może skutkować pęknięciem szkła.

• Aby uniknąć porażenia prądem, przed przystąpieniem do wymiany żarówki należy upewnić się, że urządzenie zostało wyłączone.

• W przypadku stałej instalacji należy zastosować w niej wyłącznik umożliwiający odłączenie zasilania zgodnie z zasadami dotyczącymi instalacji elektrycznych.
• Jeśli przewód zasilający jest uszkodzony, ze względów bezpieczeństwa musi go wymienić producent, autoryzowany serwis lub inna wykwalifikowana osoba.

Wskazówki dotyczące bezpieczeństwa

Instalacja

Ostrzeżenie! Urządzenie może zainstalować wyłącznie

wykwalifikowana osoba.

- Usun ąć wszystkie elementy opakowan

- Nie instalować ani nie używać uszkodzonego urządzenia.

- Postępować zgodnie z instrukcją instalacji dostarczoną wraz z urządzeniem.

- Zachować ostrożność podczas przenoszenia urządzenia, ponieważ jest ono ciężkie. Zawsze używać rękawic ochronnych.

- Nigdy nie ciągnąć urządzenia za uchwyt.

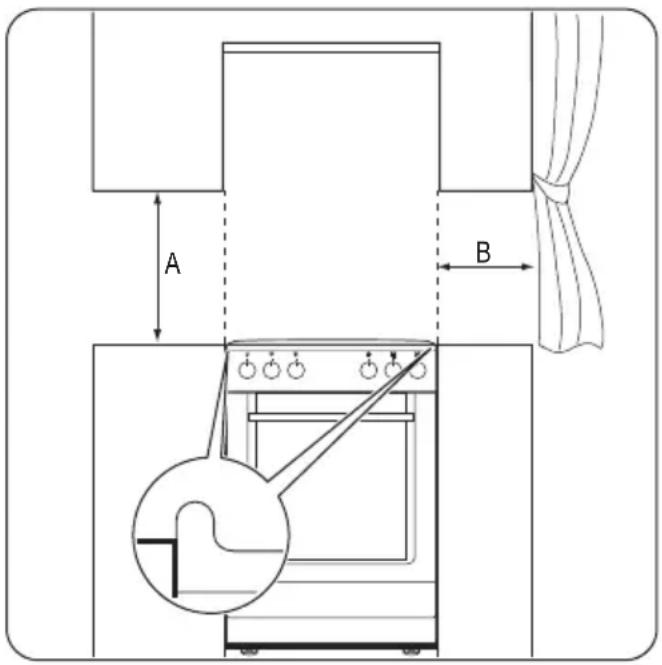

- Zachować minimalne odstępy od innych urządzeń i mebli.

- Należy zadbać o to, aby meble itp. znajdujące się obok urządzenia i nad nim spełniały odpowiednie wymogi bezpieczeństwa.

- Boki urzą dzenia powinny sąsiadować z urządzeniami lub meblami o tej samej wysokości.

- Nie instalować urządzenia na platformie.

- Nie instalować urządzenia przy drzwiach ani pod oknem. Zapobiegnie to możliwości strącenia gorącego naczynia z urządzenia przy otwieraniu okna lub drzwi.

Podłączenie do sieci elektrycznej

Ostrzeżenie! Występuje zagrożenie pożarem i porażeniem prądem trycznym.

^a Wykwalifikowany elektryk powinien wykonać wszystkie połączenia elektryczne.

- Urządzenie musi być uziemione.

- Należy upewnić się, że informacje o podłączeniu elektrycznym podane na tabliczce znamionowej są zgodne z parametrami instalacji zasilającej. W przeciwnym razie należy skontaktować się z elektrykiem.

- Należy zawsze używać prawidłowo za- montowanych gniazd elektrycznych z uziemieniem.

- Nie stosować rozgałęźników ani przedłużaczy.

- Należy zwrócić uwagę, aby nie uszkodzić wtyczki ani przewodu zasilającego. Wymianę uszkodzonego przewodu zasilającego należy zlecić przedstawicielowi serwisu lub wykwalifikowanemu elektrykowi.

- Przewody zasilające nie mogą dotykać drzwi urządzenia, zwłaszcza gdy drzwi są mocno rozgrzane.

- Zarówno w przypadku elementów znajdujących się pod napięciem, jak zaizolowanych części zabezpieczenie przed porażeniem prądem należy zamocować w taki

sposób, aby nie można go było odłączyć bez użycia narzędzi.

• Podłączyć wtyczkę do gniazda elektrycznego dopiero po zakończeniu instalacji. Należy zadbać o to, aby po zakończeniu instalacji urządzenia wtyczka przewodu zasilającego była łatwo dostępna.
• J e śli gniazdo elektryczne jest obluzowane, nie wolno podłączać do niego wtyczki.
• Przy odłączaniu urządzenia nie ciągnąć za przewód zasilający. Zawsze ciągnąć za wtyczkę.
• Konieczne jest zastosowanie odpowiednich wyłączników obwodu zasilania: wyłączników automatycznych, bezpieczników topikowych (typu wykręcanego – wyjmowanych z oprawki), wyłączników różnicowo-prądowych (RCD) oraz styczników.
• W instalacji elektrycznej należy zastosować wyłącznik obwodu umożliwiający odłączenie urządzenia od zasilania na wszystkich biegunach. Wyłącznik obwodu musi mieć rozwarcie styków wynoszące minimum 3 mm.

Użytkowanie

Ostrzeżenie! Zagrożenie odniesieniem obrażeń ciała, oparzeniem, porażeniem lem.

• Urządzenie należy używać w warunkach domowych.
• Nie zmieniać parametrów technicznych urządzenia.
• Upewnić się, że otwory wentylacyjne są drożne.
• Nie pozostawiać włączonego urządzenia bez nadzoru.
• Wyłączać urządzenie po każdym użyciu.
• Podczas pracy urządzenia jego wnętrze mocno się nagrzewa. Nie dotykać elementów grzejnych w urządzeniu. Podczas wyjmowania i wkładania akcesoriów lub naczyń należy zawsze używać rękawic kuchennych.
• Podczas pracy urządzenia należy zachować ostrożność przy otwieraniu jego

drzwi. Może dojść do uwolnienia gorącego powietrza.

• Nie obsługiwać urządzenia mokrymi rękami lub jeśli ma ono kontakt z wodą.
• Nie opierać się na otwartych drzwiach urządzenia.
• Nie używać zewnętrznego zegara ani niezależnego układu zdalnego sterowania do sterowania urządzeniem.
• Gdy urządzenie jest wyłączone, jego drzwi powinny być zamknięte.
• Nie kłaść sztućców ani pokrywek naczyń na polach grzejnych. Pola grzejne mocno się nagrzewają.
• Po każdym użyciu wyłączyć pole grzejne.
• Nie używać urządzenia jako powierzchni roboczej ani miejsca do przechowywania przedmiotów.
• Jeśli na powierzchni urządzenia pojawią się pęknięcia, należy natychmiast odłączyć je od zasilania. Pozwoli to uniknąć zagrożenia porażeniem prądem elektrycznym.

Ostrzeżenie! Występuje zagrożenie pożarem lub eksplozją.

• Pod wpływem wysokiej temperatury tłuszczne i olej mogą uwalniać łatwopalne opary. Podczas podgrzewania tłuszczów i oleju nie wolno zbliżać do nich źródeł ognia ani rozgrzanych przedmiotów.
• Opary uwalniane przez gorący olej mogą ulec samoczynnemu zapłonowi.
• Zużyty olej zawierający pozostałości produktów spożywczych ma niższą temperaturę zapłonu niż świeży olej.
• Nie umieszczać w urządzeniu, na nim ani w jego pobliżu łatwopalnych substancji ani przedmiotów nasączonych łatwopalnymi substancjami.
• Podczas otwierania drzwi urządzenia nie wolno zbliżać do niego iskrzących przedmiotów ani otwartego płomienia.
• Należy ostrożnie otwierać drzwi urządzenia. Stosowanie składników zawierających

alkohol może spowodować powstanie mieszanki alkoholu i powietrza.

- Nie gasić pożaru woda. Odłączyć urządzenie i przykryć płomień pokrywką lub kocem gaśniczym.

Ostrzeżenie! Występuje ryzyko uszkodzenia urządzenia.

- Aby zapobiec uszkodzeniu lub odbarwie- niu się emalii:

– Nie należy kłaść naczyń ani innych przedmiotów bezpośrednio na dnie urządzenia.

– Nie należy kłaść folii aluminiowej bezpośrednio na dnie urządzenia.

– Nie należy wlewać wody bezpośrednio do rozgrzanego urządzenia.

– Nie należy pozostawiać wilgotnych naczyń ani potraw w urządzeniu po zakończeniu pieczenia.

– Należy zachować ostrożność podczas wyjmowania i wkładania akcesoriów.

- Odbarwienie emalii nie ma wpływu na działanie urządzenia. Nie stanowi to wady w rozumieniu warunków gwarancji.

- Do pieczenia wilgotnych ciast należy używać głębokiej blachy. Sok z owoców może trwale zapłamić emalię.

- Nie stawiać gorących naczyń na panelu sterowania.

- Nie dopuszczać do wygotowania się potraw.

- Nie dopuszczać do upadku naczyń lub innych przedmiotów na powierzchnię urządzenia. Może to spowodować jej uszkodzenie.

- Nie włączać pół grzejnych bez naczyń ani z pustymi naczyniami.

- Nie kłaść na urządzeniu folii aluminiowej.

- Naczynia żeliwne, aluminiowe lub ze zniszczonym spodem mogą spowodować zarysowanie szkła ceramicznego. Dlatego nie należy przesuwać ich po powierzchni gotowania.

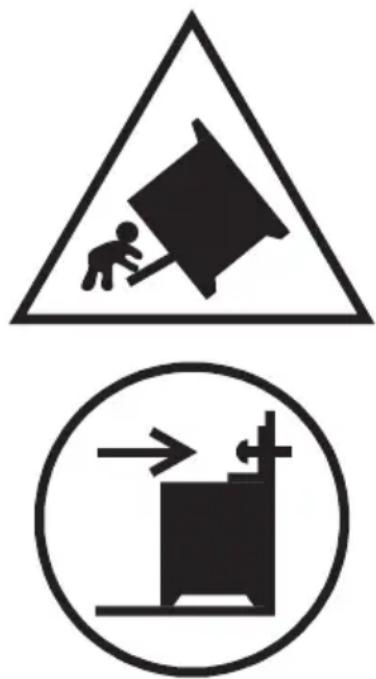

Ostrzeżenie! Aby zapobiec przewróceniu się urządzenia, należy je

odpowiednio ustabilizować. Patrz rozdział „Instalacja”.

Konserwacja i czyszczenie

Ostrzeżenie! Występuje zagrożenie odniesieniem obrażeń, pożarem lub kodzeniem urządzenia.

• Przed przystąpieniem do konserwacji należy wyłączyć urządzenie i wyjąć wtyczkę przewodu zasilającego z gniazda elektrycznego.
• Upewnić się, że urządzenie ostygło. Występuje zagrożenie pęknięcia szyb w drzwiach urządzenia.
• W przypadku pęknięcia szyb należy je niezwłocznie wymienić. Należy skontaktować się z punktem serwisowym.

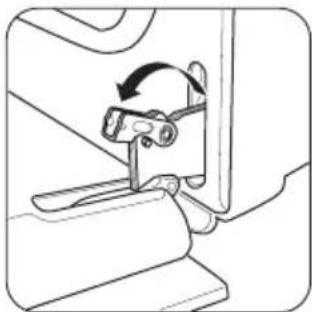

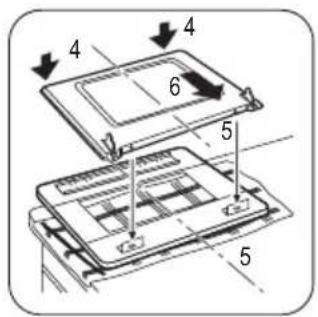

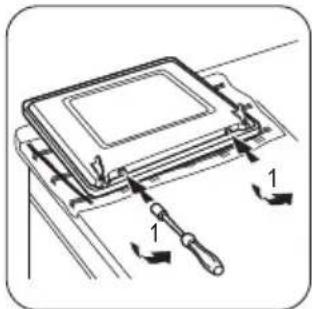

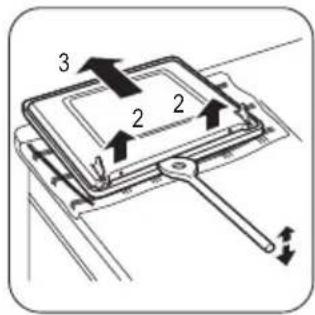

• Przy zdejmowaniu drzwi urządzenia należy zachować ostrożność. Drzwi są ciężkie!
• Aby zapobiec uszkodzeniu powierzchni urządzenia, należy regularnie ją czyścić.
• Pozostałości tłuszczu lub potraw w urządzeniu mogą stać się przyczyną pożaru.
• Czyścić urządzenie za pomocą wilgotnej szmatki. Stosować wyłącznie neutralne środki czyszczące. Nie używać produktów ściernych, myjek do szorowania, rozpuszczalników ani metalowych przedmiotów.
• W przypadku stosowania aerozolu do pie-karników należy przestrzegać wskazówek dotyczących bezpieczeństwa umieszczonych na opakowaniu.
• Nie używać do czyszczenia emalii katalitycznej (jeśli dotyczy) żadnych detergentów.

Wewnętrzne oświetlenie piekarnika

- Żarówka zwykła lub halogenowa zastosowana w tym urządzeniu jest przeznaczona wyłącznie do urządzeń domowych. Nie należy używać jej do oświetlania pomieszczeń.

Ostrzeżenie! Niebezpieczeństwo porażenia prądem.

• Przed przystąpieniem do wymiany żarówki należy odłączyć urządzenie od źródła zasilania.
• Używać wyłącznie żarówek tego samego typu.

Utylizacja

Ostrzeżenie! Występuje zagrożenie odniesieniem obrażeń lub uduszeniem.

- Odłączyć urządzenie od źródła zasilania.

Opis urządzenia

• Odciąć przewód zasilający i wyrzucić go.
• Wymontować zatrzask drzwi, aby unie- możliwić zamknięcie się dziecka lub zwier- zęcia w urządzeniu.

Serwis

- Aby zlecić naprawę urządzenia, należy skontaktować się z serwisem. Zaleca się stosowanie wyłącznie oryginalnych części zamiennych.

Widok urządzenia

Układ powierzchni gotowania

1 Pokrętła płyty grzejnej
2 Wskaźnik temperatury
3 Pokrętło regulacji temperatury
4 Pokrętło wyboru funkcji piekarnika
5 Wskaźnik płyty grzejnej
6 Grzałka
7 Oświetlenie piekarnika
8 Wentylator
9 Poziomy umieszczania potraw

1 Pole grzejne o mocy 1200 W
2 Pole grzejne o mocy 1700 W
3 Pole grzejne o mocy 1200 W
4 Wskaźnik ciepła resztkowego
5 Pole grzejne o mocy 1700 W

Akcesoria piekarnika

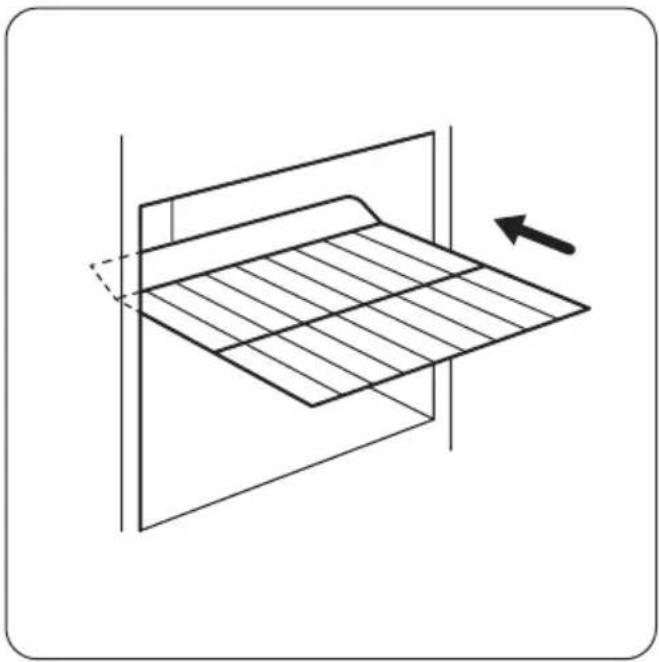

- Ruszt piekarnika

Do naczyń, form do ciast, oraz do pieczenia mięsa i grillowania

- Płytka blacha do pieczenia

Do pieczenia ciast i ciastek.

- Płytka blacha do pieczenia z powłoką aluminiową

Do pieczenia ciast i ciastek.

- Schowek

Pod piekarnikiem znajduje się schowek na przybory kuchenne.

Aby uzyskać dostęp do schowka, należy unieść przednie dolne drzwi, a następnie pociągnąć je w dół.

Ostrzeżenie! Podczas pracy urządzenia schowek może się

nagrzewać.

Przed pierwszym użyciem

Ostrzeżenie! Patrz rozdział dotyczący bezpieczeństwa.

Uwaga! W celu otwarcia drzwi należy zawsze trzymać za uchwyt na środku.

Czyszczenie wstępne

• Wyjąć wszystkie akcesoria z urządzenia.
• Przed pierwszym użyciem należy wyczyścić urządzenie.

Uwaga! Nie stosować ściernych środków czyszczących! Może to

uszkodzić powierzchnię. Zapoznać się z rozdziałem "Konserwacja i czyszczenie".

Wstępne nagrzewanie

Należy wstępnie nagrzać puste urządzenie w celu wypalenia pozostałości smaru.

1. Ustawić funkcję □ i temperaturę maksymalną.
2. Pozostawić włączone urządzenie na 45 minut.
3. Włączyć funkcję 📋. Maksymalna temperatura dla tej funkcji wynosi 210°C.
4. Pozostawić włączone urządzenie na 15 minut.

Akcesoria mogą rozgrzać się mocniej niż zwykle. Z urządzenia może wydobywać się nieprzyjemny zapach i dym. Jest to normalne zjawisko. Należy zapewnić wystarczający dopływ świeżego powietrza.

Płyta grzejna – codzienna eksploatacja

Ostrzeżenie! Patrz rozdział dotyczący bezpieczeństwa.

Ustawienie mocy grzania

Pokrętło ste- rowania	Funkcja
0	Położenie wyłączenia
1 - 6	Ustawienie mocy grzania1 – najmniejsza moc grzania;6 – największa moc grzania

1. Obrócić pokrętło do położenia żądanej mocy grzania. Włączy się kontrolka płyty grzejnej.

2. Aby przerwać gotowanie, obrócić po- krętło w położenie 0 . Gdy zostaną wy- łączone wszystkie pola grzejne, zgaśnie kontrolka płyty grzejnej.

Wykorzystanie ciepła resztkowego po- zwala ograniczyć zużycie energii. Wyłą- ; pole grzejne około 5-10 minut przed za- czeniem gotowania.

Lampka kontrolna ciepła resztkowego

Wskaźnik ciepła resztkowego włącza się, gdy pole grzejne jest gorące.

Ostrzeżenie! Niebezpieczeństwo poparzenia ciepłem resztkowym!

Naczynia kuchenne

• Dno naczynia powinno być jak najbardziej grube i płaskie.
• Naczynia wykonane ze stali emaliowanej lub z dnem aluminiowym lub miedzianym mogą pozostawiać przebarwienia na płycie ceramicznej;

Oszczędność energii

• W miarę możliwości zawsze przykrywać naczynie pokrywką.
• Naczynie do gotowania postawić na polu grzejnym przed jego włączeniem.
• Wyłączyć pola grzejne na kilka minut przed zakończeniem gotowania, aby wykorzystać ciepło resztkowe.

- Rozmiar dna naczynia powinien być dobrany do wielkości pola grzejnego.

Przykłady zastosowania w gotowaniu

Ustawie-niemocygrzania:	Zastosowanie:
1 Utrzymywanie temperatury
2 Delikatne powolne gotowanie
3 Powolne gotowanie
4 Smażenie/zapiekanie
5 Gotowanie
6 Zagotowywanie/szybkie smażenie/smażenie w głębokim tłuszczu

Płyta grzejna – konserwacja i czyszczenie

Ostrzeżenie! Patrz rozdział dotyczący bezpieczeństwa.

Ważne! Zagrożenie poparzeniem ciepłem resztkowym!

Zaczekać, aż urządzenie ostygnie.

Urządzenie należy czyścić po każdym użyciu.

Zawsze używać naczyń z czystym dnem.

Zarysowania lub ciemne plamy na płycie ceramicznej nie mają wpływu na łanie urządzenia.

Usuwanie zabrudzeń:

1. – Usunąć natychmiast: stopiony plastik, folię oraz potrawy zawierające cu-

kier. W przeciwnym razie zabrudzenia mogą spowodować uszkodzenie urządzenia. Użyć specjalnego skrobaka do szkła. Skrobak należy przyłożyć pod kątem ostrym do powierzchni szklanej i przesuwać po niej ostrzem.

- Usunąć, gdy urządzenie wystarczająco ostygnie: ślady osadu kamienia i wody, plamy tłuszczu, odbarwienia metaliczne. Używać specjalnego środka czyszczącego do płyt ceramicznych lub stali nierdzewnej.

1. Wytrzeć urządzenie wilgotną szmatką z dodatkiem detergentu.
2. Na koniec wytrzeć urządzenie do su-cha czystą ściereczką.

Piekarnik – codzienna eksploatacja

Ostrzeżenie! Patrz rozdział dotyczący bezpieczeństwa.

Włączanie i wyłączanie urządzenia

1. Obrócić pokrętło wyboru funkcji piekarnika na żądaną funkcję.

2. Obrócić pokrętło regulacji temperatury na żądaną temperaturę.

Wskaźnik temperatury włącza się gdy temperatury w urządzeniu wzrasta.

1. Aby wyłączyć urządzenie, należy obrócić pokrętło wyboru funkcji piekarnika

oraz pokrętło regulacji temperatury do położenia wyłączenia.

Termostat bezpieczeństwa

i Termostat bezpieczeństwa to zabezpieczenie termiczne w termostacie urządzenia.

Aby zapobiec uszkodzeniu termostatu piekarnika na skutek przegrzania, piekarnik wyposażono w termostat bezpieczeństwa odcinający dopływ zasilania. Po obniżeniu tem-

peratury piekarnik automatycznie włączy się ponownie.

Ostrzeżenie! Termostat

bezpieczeństwa uruchamia się tylko wtedy, gdy termostat piekarnika działa nieprawidłowo. W takiej sytuacji temperatura w piekarniku jest bardzo wysoka i może dojść do przypalenia potraw. Należy natychmiast skontaktować się z serwisem w celu dokonania wymiany termostatu.

Funkcje piekarnika

Funkcja piekarnika Zastosowanie
	Położenie WYŁĄ- CZENIA	Urządzenie jest wyłączone.
	Pieczenie tradycyjne	Ciepło dochodzi jednocześnie z dołu i z góry piekarnika. Do pieczenia mięsa lub ciasta na jednym poziomie.
	Grill	Do grillowania niewielkich ilości płaskich potraw na środku rusztu. Do przyrządzania tostów. Ustawić temperaturę maksymalnie na 210°C.
	Dolna grzałka	Ciepło dochodzi tylko z dolnej części piekarnika. Do pieczenia ciast z kruchym spodem.
	Pieczenie konwek-cyjne	Do jednoczesnego pieczenia kilku różnych potraw. Do przygotowywa-nia domowej roboty syropów owocowych oraz suszenia grzybów lub owoców.
	Delikatne pieczenie	Do przyrumieniania chleba, ciast i ciastek oraz do wypieków.

Piekarnik – korzystanie z akcesoriów

Ostrzeżenie! Patrz rozdział dotyczący bezpieczeństwa.

Wkładanie blachy do pieczenia

Umieścić blachę pośrodku komory piekarnika, pomiędzy przednią a tylną ścianką.

Umożliwia to obieg powietrza z przodu i z tyłu blachy. Należy upewnić się, że blacha jest ustawiona zgodnie z rysunkiem, tj. strona ze spadkiem ma się znajdować z tyłu.

Ostrzeżenie! Nie wsuwać blachy na sam tył komory piekarnika.

Uniemożliwia to obieg powietrza wokół blachy. Żywność może się przypalić, szczególnie w tylnej części blachy.

Wkładanie rusztu

Umieścić ruszt piekarnika pośrodku komory piekarnika, między przednią a tylną ścianką.

Tylna część rusztu piekarnika jest specjalnie wyprofilowana, tak aby ułatwić jego umieszczenie w odpowiednim położeniu. Upewnić się, że ruszt piekarnika znajduje się w położeniu przedstawionym na rysunku.

Piekarnik – przydatne rady i wskazówki

Uwaga! W przypadku pieczenia bardzo wilgotnych ciast należy stosować głęboką blachę do pieczenia. Sok z owoców może trwale zapłamić emalię.

• U r z ądzenie posiada cztery poziomy umieszczania potraw. Poziomy umieszczania potraw są liczone od dołu.
• Możliwe jest pieczenie różnych potraw jednocześnie na dwóch poziomach. Umieścić blachy na poziomach 1 i 3.

• Wewnątrz urządzenia lub na szybie drzwi może skrapłać się wilgoć. Jest to normalne zjawisko. Zawsze należy odsunąć się od urządzenia otwierając drzwi podczas pieczenia. Aby ograniczyć zjawisko kondensacji pary wodnej, należy rozgrzewać urządzenie przez 10 minut przed rozpoczęciem pieczenia.

• Wycierać nadmiar wilgoci po każdym użyciu urządzenia.

• Podczas pieczenia nie należy kłaść przedmiotów bezpośrednio na dnie urządzenia ani nie zakrywać jego elementów folią alumiową. Może to wpłynąć na efekty pieczenia i spowodować uszkodzenie emaliowanej powłoki.

Pieczenie ciast

• Przed rozpoczęciem pieczenia piekarnik należy rozgrzewać przez około 10 minut
• Drzwi piekarnika nie należy otwierać przed upływem co najmniej 3/4 ustawione-go czasu pieczenia
• W przypadku wykorzystywania dwóch blach do pieczenia jednocześnie, należy pozostawić jeden pusty poziom między nimi

Pieczenie mięsa i ryb

• Nie piec kawałków mięsa mniejszych niż 1 kg. Pieczenie zbyt małych ilości mięsa powoduje jego zbytnie wysuszenie.
• W przypadku każdej bardzo tłustej potrawy, należy stosować tacę ociekacza, aby nie dopuścić do zabrudzenia piekarnika, które może okazać się trwałe.
• Po upieczeniu mięsa, należy odczekać około 15 minut przed jego pokrojeniem, aby nie wyciekły soki.
• Aby uniknąć nadmiaru dymu w piekarniku podczas pieczenia, należy włać nieco wo-

dy do tacki ociekacza. Aby nie dopuścić do zadymienia, należy uzupełniać wodę.

Czas pieczenia

Czas pieczenia uzależniony jest od rodzaju potrawy, jej konsystencji i ilości.

Na początku należy obserwować efekty pracy piekarnika. Należy znaleźć optymalne ustawienia (ustawienie temperatury, czasu pieczenia itp.) dla naczyń używanych w urządzeniu, przepisów oraz ilości potraw.

Pieczenie tradycyjne

Produkt	Rodzaj blachy i poziom piekarnika	Czas wstępne-go nagrzewania (w minu-tach)	Temperatura (°C)	Czas pieczenia (w minutach)
Paluchy (250 g) blacha emaliowana na poziomie 3		- 150 25 - 30
Placek (1000 g) blacha emaliowana na poziomie 2		10 160 - 170 30 - 35
Ciasto drożdżowe z jabłkami (2000 g)	blacha emaliowana na poziomie 3	- 170 - 190 40 - 50
Szarlotka (1200 + 1200 g)	2 okrągłe, aluminiowe blachy (średnica: 20 cm) na poziomie 1	15 180 - 200 50 - 60
Małe ciasteczka (500 g)	blacha emaliowana na poziomie 2	10 160 - 180 25 - 30
Biszkopt niskoka-loryczny (350 g)	1 okrągła, aluminiowa blacha (średnica: 26 cm) na poziomie 1	10 160 - 170 25 - 30
Ciasto w głębokiej blasze (1500 g)	blacha emaliowana na poziomie 2	- 160 - 170		45 - 55 ^1)
Kurczak cały (1350 g)	ruszt na poziomie 2, bla-cha do pieczenia na po-ziomie 1	- 200 - 220 60 - 70
Kurczak cały (1300 g)	ruszt na poziomie 3, bla-cha do pieczenia na po-ziomie 1	- 190 - 210 30 - 35
Pieczone kotlety wieprzowe (600 g)	ruszt na poziomie 3, bla-cha do pieczenia na po-ziomie 1	- 190 - 210 30 - 35
Tarta (800 g) blacha	emaliowana na poziomie 2	20 230 - 250	10 - 15
Nadziewane cias-to drożdżowe (1200 g)	blacha emaliowana na poziomie 2	10 - 15 170 -	180 25 - 35
Pizza (1000 g) blacha	emaliowana na poziomie 2	10 - 15 200 -	220 30 - 40
Sernik (2600 g) blacha	emaliowana na poziomie 2	- 170 - 190	60 - 70
Tarta jabłkowa (1900 g)	blacha emaliowana na poziomie 1	10 - 15 200 -	220 30 - 40
Keks (2400 g) blacha	emaliowana na poziomie 2	10 - 15 170 -	180	55 - 652)
Quiche Lorraine (1000 g)	1 okrągła blacha (śred-nica: 26 cm) na poziomie 1	10 - 15 220 -	230 40 - 50
Chleb wiejski (750 + 750 g)	2 okrągłe, aluminiowe blachy (średnica: 20 cm) na poziomie 1	183)	180 - 200 60 -	70
Rumuński bisz-kopt (600 + 600 g)	2 okrągłe, aluminiowe blachy (długość: 25 cm) na poziomie 2	10 160 - 170	40 - 50
Rumuński bisz-kopt tradycyjny (600 + 600 g)	2 okrągłe, aluminiowe blachy (długość: 20 cm) na poziomie 2	- 160 - 170	30 - 40
Drożdżówki (800 g)	blacha emaliowana na poziomie 2	10 - 15 200 -	210 10 - 15
Rolada biszkopto-wa (500 g)	blacha emaliowana na poziomie 1	10 150 - 170	15 - 20
Bezy (400 g) blacha	emaliowana na poziomie 2	- 100 - 120	40 - 50
Placek z kruszon-ką (1500 g)	blacha emaliowana na poziomie 3	10 - 15 180 -	190 25 - 35
Biszkopt (600 g)	blacha emaliowana na poziomie 3	10 160 - 170	25 - 35
Ciasto maślane (600 g)	blacha emaliowana na poziomie 2	10 180 - 200	20 - 25

1) Po wyłączeniu urządzenia pozostawić ciasto w piekarniku na 7 minut.

2) Po wyłączeniu urządzenia pozostawić ciasto w piekarniku na 10 minut.

3) Ustawić temperaturę 250°C na czas wstępnego nagrzewania.

Produkt	Rodzaj blachy i poziom piekarni-ka	Czas wstępnego nagrzewania (mi-nuty)	Temperatura (°C)	Czas pieczenia/ gotowania (mi-nuty)
Paluchy (250 g) blacha emaliowa-na na poziomie 3		10 140 - 150	20 - 30
Paluchy (250 + 250 g)	blacha emaliowa-na na poziomie 1 i 3	10 140 - 150	25 - 30
Paluchy (250 + 250 + 250 g)	blacha emaliowa-na na poziomie 1, 2 i 3	10 150 - 160	30 - 40
Placek (500 g) blacha emaliowa-na na poziomie 2		10 150 - 160	30 - 35
Placek (500 + 500 g)	blacha emaliowa-na na poziomie 1 i 3	10 150 - 160	35 - 45
Placek (500+ 500 + 500 g)	blacha emaliowa-na na poziomie 1, 2 i 4^1)	10 155 - 165	40 - 50
Ciasto drożdżowe z jabłkami (2000 g)	blacha emaliowa-na na poziomie 3	- 170 - 180	40 - 50
Szarlotka (1200 + 1200 g)	2 okrągłe, aluminiowe blachy (średnica: 20 cm) na poziomie 2	- 165 - 175	50 - 60
Małe ciasteczka (500 g)	blacha emaliowa-na na poziomie 2	10 150 - 160	20 - 30
Małe ciasteczka (500 + 500 g)	blacha emaliowa-na na poziomie 1 i 3	10 150 - 160	30 - 40
Małe ciasteczka (500 + 500 + 500 g)	blacha emaliowa-na na poziomie 1, 2 i 4^1)	10 150 - 160	35 - 45
Biszkopt niskoka-loryczny (350 g)	1 okrągła, aluminiowa blacha (średnica: 26 cm) na poziomie 1	10 150 - 160	20 - 30
Ciasto w głębokiej blasze (1200 g)	blacha emaliowa-na na poziomie 2	- 150 - 160		30 - 35^2)
Kurczak cały (1300 g)	ruszt na poziomie 2, blacha do pie-czenia na poziomie 1	- 170 - 180	40 - 50
Produkt	Rodzaj blachy i poziom piekarnika	Czas wstępnego nagrzewania (minuty)	Temperatura (°C)	Czas pieczenia/gotowania (minuty)
Pieczeń wieprzo-wa (800 g)	ruszt na poziomie 2, blacha do pie-czenia na poziomie 1	- 170 - 180	45 - 50
Nadziewane cias-to drożdżowe (1200 g)	blacha emaliowa-na na poziomie 2	20 - 30	150 - 160	20 - 30
Pizza (1000 + 1000 g)	blacha emaliowa-na na poziomie 1 i 3	- 180 - 200	30 - 40
Pizza (1000 g) blacha	emaliowa-na na poziomie 2	- 190 - 200	25 - 35
Sernik (2600 g) blacha	emaliowa-na na poziomie 1	- 160 - 170	40 - 50
Tarta jabłkowa (1900 g)	blacha emaliowa-na na poziomie 2	10 - 15	180 - 200	30 - 40
Keks (2400 g) blacha	emaliowa-na na poziomie 2	10	150 - 160	35 - 40 2)
Quiche Lorraine (1000 g)	1 okrągła blacha (średnica: 26 cm) na poziomie 2	10 - 15	190 - 210	30 - 40
Chleb wiejski (750 + 750 g)	2 okrągłe, aluminiowe blachy (średnica: 20 cm) na poziomie 1	15 - 20 3)	160 - 170	40 - 50
Rumuński biszkopt (600 + 600 g)	2 okrągłe, aluminiowe blachy (średnica: 25 cm) na poziomie 2	10 - 15	155 - 165	40 - 50
Rumuński biszkopt tradycyjny (600 + 600 g)	2 okrągłe, aluminiowe blachy (średnica: 20 cm) na poziomie 2	- 150 - 160	30 - 40
Drożdżówki (800 g)	blacha emaliowa-na na poziomie 3	15	180 - 200	10 - 15
Drożdżówki (800 + 800 g)	blacha emaliowa-na na poziomie 1 i 3	15	180 - 200	15 - 20
Rolada biszkopto-wa (500 g)	blacha emaliowa-na na poziomie 3	10	150 - 160	15 - 25
Bezy (400 g) blacha	emaliowa-na na poziomie 2	- 110 - 120	30 - 40
Bezy (400 + 400 g)	blacha emaliowana na poziomie 1 i 3	- 110 - 120	45 - 55
Bezy (400 + 400 + 400 g)	blacha emaliowana na poziomie 1, 2 i 41)	- 115 - 125	55 - 65
Placek z kruszonka (1500 g)	blacha emaliowana na poziomie 3	- 160 - 170	25 - 35
Biszkopt (600 g)	blacha emaliowana na poziomie 2	10 150 - 160	25 - 35
Babka piaskowa (600 + 600 g)	blacha emaliowana na poziomie 1 i 3	10 160 - 170	25 - 35

1) Po upieczeniu ciasta na poziomie 4 należy je wyjąć i przełożyć na jego miejsce ciasto z poziomu 1. Piec przez kolejne dziesięć minut.
2) Po wyłączeniu urządzenia pozostawić ciasto w piekamiku na 7 minut.
3) Ustawić temperaturę 250°C na czas wstępnego nagrzewania.

Delikatne pieczenie

Produkt	Rodzaj blachy i poziom piekarnika	Czas wstępnego nagrzewania (minuty)	Temperatura (°C)	Czas pieczenia (minuty)
Paluchy (250 g) blacha emaliowana na poziomie 2		20 1)	150 - 160 20 - 25
Placek (500 g) blacha emaliowana na poziomie 2		20 1)	160 - 170 35 - 40
Pizza (1000 g) blacha emaliowana na poziomie 2		20 1)	200 - 210 30 - 40
Rolada biszkop-towa (500 g)	blacha emaliowana na poziomie 2	20 1)	160 - 170 20 - 30
Bezy (400 g) blacha emaliowana na poziomie 2		10 1)	110 - 120 50 - 60
Biszkopt (600 g) blacha emaliowana na poziomie 2		20 1)	160 - 170 25 - 30
Ciasto maślane (600 g)	blacha emaliowana na poziomie 2	20 1)	160 - 170 25 - 30
Kurczak cały (1200 g)	ruszt na poziomie 2 2)	- 220 - 230 45 - 55

1) Ustawić pokrętło regulacji temperatury na 250°C.
2) Umieścić blachę do pieczenia pod rusztem, na poziomie 1.

W przypadku przyrządzania pizzy najlepiej jest ustawić pokrętło wyboru funkcji

piekarnika oraz temperaturę piekarnika w położeniu Pizza.

Ostrzeżenie! Patrz rozdział dotyczący bezpieczeństwa.

• Przód urządzenia należy myć miękką szmatką zwilżoną ciepłą wodą z dodatkiem środka do czyszczenia.
• Powierzchnie metalowe należy czyścić przy użyciu standardowego środka do czyszczenia.
• Wnętrze piekarnika należy czyścić po każdym użyciu. Ułatwi to usuwanie brudu i pozwoli zapobiec przypadeniu resztek potraw.
• Trudne do usunięcia zabrudzenia usunąć specjalnym środkiem do czyszczenia piekarników.
• Wszystkie akcesoria piekarnika należy myć miękką szmatką zwilżoną ciepłą woda z dodatkiem środka do czyszczenia, po każdym użyciu i pozostawić je, aż wyschną.
• Akcesoriów pokrytych powłoką zapobiegającą przywieraniu nie wolno czyścić ich agresywnymi środkami, ostrymi przedmiotami ani myć w zmywarce. Może to spo-wodować uszkodzenie powłoki zapobiegającej przywieraniu!

Czyszczenie drzwi piekarnika

Drzwi piekarnika mają dwie szyby zamontowane jedna za drugą. W celu ułatwienia mycia należy najpierw wymontować drzwi z piekarnika, a następnie wyjąć szybę wewnętrzną.

Ostrzeżenie! Przy wyjmowaniu wewnętrznej szyby z zamontowanych

drzwi może dojść do nagłego zamknięcia drzwi.

Ostrzeżenie! Przed przystąpieniem do

czyszczenia szyb upewnić się, że drzwi ostygły. Istnieje ryzyko pęknięcia szyby.

Ostrzeżenie! Uszkodzenia lub

zarysowania na szybach drzwi

powodują osłabienie szkła i ryzyko jego pęknięcia. Aby tego uniknąć, należy

wymienić szyby. Więcej informacji na ten temat można uzyskać w lokalnym punkcie serwisowym.

Demontaż drzwi i szyby piekarnika

① Otworzyć całko- wicie drzwi i chwycić za oba zawiasy.

② Podnieść i obrócić dźwignie umieszczone na obu zawiasach.

3 Przymknąć drzwi piekarnika do pierwszej pozycji otwarcia (do połowy). Następnie pociągnąć drzwi do siebie, wyjmując je z mocowania.

4 Umieścić drzwi na stabilnej powierzchni przykrytej miękką szmatką.

Za pomocą śrubokręta wykręcić 2 śruby z dolnej krawędzi drzwi.

Ważne! Nie zgubić śrub.

5 Za pomocą drewnianej lub plastikowej łopatki otworzyć wewnętrzne drzwi. Przytrzymać zewnętrzne drzwi, a następnie przycisnąć wewnętrzne do górnej krawędzi.

Ostrzeżenie! Szybę należy czyścić wyłącznie wodą z mydłem. Ścierne preparaty czyszczące, odplamiacze i ostre przedmioty (np. noże lub skrobaki) mogą spowodować uszkodzenie szkła.

Zakładanie drzwi i szyb

Po zakończeniu czyszczenia założyć drzwi piekarnika. W tym celu opisane powyżej czynności należy wykonać w odwrotnej kolejności.

Oświetlenie piekarnika

Ostrzeżenie! Zachować ostrożność podczas wymiany żarówki oświetlenia

⑥ Unieść wew- netrzne drzwi. ⑦ Wyczyścić wew- netrzną stronę drzwi. Umyć szybę wodą z dodatkiem mydła. Starannie ją osu- szyć.

piekarnika. Zawsze należy wyłączyć urządzenie przed wymianą żarówki oświetlenia. Występuje zagrożenie porażenia prądem.

Ostrzeżenie! Do oświetlenia urządzenia zastosowano specjalne żarówki przeznaczone wyłącznie do urządzeń domowych. Nie należy ich używać do oświetlania pokoi ani innych pomieszczeń domowych. Uszkodzoną żarówkę należy wymienić na żarówkę o takiej samej mocy przeznaczoną do urządzeń domowych.

Przed wymianą żarówki oświetlenia piekarnika:

• Wyłączyć urządzenie.
• Wykręcić bezpieczniki ze skrzynki bezpieczników lub wyłączyć wyłącznik obwodu.
• Umieścić szmatkę na dnie piekarnika. Zabezpiecza ona lampę i klosz przed uszkodzeniem.

Wymiana oświetlenia piekarnika:

1. Klosz oświetlenia znajduje się na tylnej ściance komory.
   Obrócić szklany klosz w lewo, aby go zdjąć.
2. Wyczyścić klosz.
3. Wymienić żarówkę na nową, odpowiednią do piekarnika, odporną na działanie wysokiej temperatury do 300°C. Należy użyć żarówki tego samego typu, co wymieniana żarówka. Musi mieć ona taką samą moc i być przeznaczona do urządzeń domowych.
4. Zamontować klosz.

Problem	Możliwa przyczyna	Środek zaradczy
Wskaźnik ciepła resztkowego nie włącza się	Pole grzejne nie jest gorące, po-nieważ było używane przez krótki czas	Jeżeli pole grzejne powinno było się nagrzać, należy skontaktować się z serwisem
Urządzenie nie działa	Zadziałał bezpiecznik w skrzyn-ce bezpieczników	Sprawdzić bezpiecznik. Jeżeli bezpiecznik zadziała więcej niż jeden raz, należy skontaktować się z wykwalifikowanym elektry-kiem.
Piekarnik nie nagrzewa się	Piekarnik nie jest włączony	Włączyć piekarnik
Piekarnik nie nagrzewa się	Nie wprowadzono niezbędnych ustawień	Sprawdzić ustawienia
Nie działa oświetlenie piekarnika	Oświetlenie piekarnika jest usz-kodzone	Wymienić żarówkę oświetlenia piekarnika
Na potrawach i w komorze pie-karnika osiada skroplona para wodna	Potrawa pozostawała zbyt długo w piekarniku	Nie należy pozostawiać potraw w piekarniku na dłużej niż 15-20 minut po zakończeniu pieczenia

Jeżeli rozwiązanie problemu we własnym zakresie nie jest możliwe, należy skontaktować się ze sprzedawcą lub serwisem.

Dane niezbędne dla serwisu znajdują się na tabliczce znamionowej. Tabliczka znamiono-

wa znajduje się na przednim obramowaniu komory piekarnika.

Zalecamy wpisanie danych w tym miejscu:

Model (MOD.) ......

Numer produktu (PNC) ....

Numer seryjny (S.N.) ....

Instalacja

Ostrzeżenie! Patrz rozdział dotyczący bezpieczeństwa.

Miejsce instalacji urządzenia

Urządzenie wolnostojące można ustawić obok szafek kuchennych (z jednej lub obu stron) oraz w narożniku.

Minimalne odległości

Wymiar mm
A 690
B 150

Dane techniczne

Wymiary
Wysokość 858 mm
Szerokość 500 mm
Głębokość	600 mm
Całkowity pobór mocy 8485 W
Napięcie 230 V
Częstotliwość	50 Hz

Poziomowanie

Do ustawienia poziomu górnego blatu kuchenki należy użyć nóżek umieszczonych na dole urządzenia.

Zabezpieczenie przed przechyleniem

Ostrzeżenie! Zabezpieczenie przed przechyleniem pozwala zapobiec przewróceniu się urządzenia po obciążeniu go nieprawidłowo.

Ważne! Zamontować zabezpieczenie na odpowiedniej wysokości.

Instalacja zabezpieczenia przed przechyleniem

1. Przed zamocowaniem zabezpieczenia przed przechyleniem należy ustalić odpowiednią wysokość i miejsce ustawienia urządzenia.
2. Sprawdzić, czy powierzchnia za urządzeniem jest gładka.
3. Zamocować zabezpieczenie przed przechyleniem w odległości 317 - 322 mm poniżej górnej powierzchni urządzenia i 80 - 85 mm od bocznej krawędzi urządzenia, wykorzystując okrągły otwór we wsporniku. Przykręcić wspornik do stabilnego materiału lub zastosować odpowiednie wzmocnienie ściany. Specjalny otwór znajduje się po lewej stronie z tyłu urządzenia. Patrz rysunek poniżej.
4. Po zmianie położenia kuchenki należy odpowiednio zmienić ustawienie zabezpieczenia przed przewróceniem.

Ważne! Jeśli przestrzeń między szafkami jest większa niż szerokość urządzenia, należy dokonać regulacji bocznych odległości, aby wyśrodkować urządzenie.

Instalacja elektryczna

Producent nie ponosi odpowiedzialności za nieprzestrzeganie zaleceń dotyczących bezpieczeństwa, które zawarto w rozdziale „Informacje dotyczące bezpieczeństwa”.

Urządzenie jest dostarczane bez wtyczki i przewodu zasilającego.

Ochrona środowiska

Materiały oznaczone symbolem ⚙ należy poddać utylizacji. Opakowanie urządzenia włożyć do odpowiedniego pojemnika w celu przeprowadzenia recyklingu. Należy zadbać o ponowne przetwarzanie odpadów urządzeń elektrycznych i elektronicznych, aby chronić środowisko naturalne oraz ludzkie zdrowie. Nie wolno wyrzucać urządzeń oznaczonych symbolem ✉ razem z odpadami domowymi. Należy zwrócić produkt do miejscowego punktu ponownego przetwarzania lub skontaktować się z odpowiednimi władzami miejskimi.

Materiały opakowaniowe

Odpowiedni rodzaj przewodu: H05 RR-F o odpowiednim przekroju.

Ostrzeżenie! Przed podłączeniem przewodu zasilającego do gniazda elektrycznego należy zmierzyć napięcie pomiędzy fazami w domowej instalacji elektrycznej.

Następnie należy zapoznać się z etykietą połączeń z tyłu urządzenia w celu prawidłowego podłączenia urządzenia do instalacji elektrycznej

Ta część procedury chroni przed nieprawidłowym podłączeniem i uszkodzeniem podzespołów elektrycznych urządzenia.

Przewód zasilający nie może dotykać części urządzenia przedstawionej na ilustracji.

Materiały, z których wykonano opakowanie są przyjazne dla środowiska i nadają się do recyklingu. Elementy plastikowe są oznaczone międzynarodowymi skrótami tj. PE, PS, itp. Materiały opakowaniowe należy utylizować wyrzucając je do odpowiedniego pojemnika udostępnionego przez komunalny zakład utylizacji odpadów.

Ostrzeżenie! Przed utylizacją

urządzenia należy uniemożliwić jego ponowne użycie, a tym samym zadbać o to aby nie stwarzało ono zagrożenia.

W tym celu należy wyjąć wtyczkę z gniazdka i usunąć z urządzenia przewód zasilający.
