INSTRUKCJA OBSŁUGI ZCG557NW1 ZANUSSI

Wskazówki dla użytkownika		Wskazówki dla instalatora
Wskazówki bezpieczeństwa	3	Dane techniczne	13
Wskazówki dla użytkownika	5	Wskazówki bezpieczeństwa	13
Opis urządzenia	5	Instalacja kuchenki	14
Obsługa urządzenia	6	Przestawienie na inny rodzaj gazu	17
Wskazówki i porady	10
Konserwacja i czyszczenie	10
Co zrobić, gdy ...	12

Poniższe symbole pojawiają się w instrukcji obsługi i mają następujące znaczenie:

Wskazówki dotyczące bezpieczeństwa

Obsługa urządzenia

Wskazówki i porady

Informacje dotyczące ochrony środowiska naturalnego

Wskazówki bezpieczeństwa

Przed przystąpieniem do eksploatacji urządzenia należy dokładnie zapoznać się z instrukcją, w której podano wskazówki i zalecenia dotyczące prawidłowego użytkowania i obsługi sprzętu.

Instrukcję obsługi należy przechowywać przez cały czas użytkowania urządzenia.

W przypadku sprzedaży urządzenia należy pamiętać również o przekazaniu instrukcji obsługi nowemu użytkownikowi.

Przestrzeganie wskazówek zawartych w instrukcji zapewni długotrwałe i niezawodne działanie urządzenia.

Instalacja

• Podłączenie kuchenki do instalacji gazowej może wykonać wyłącznie instalator urządzeń gazowych z odpowiednimi uprawnieniami.
• Kuchenka jest ciężka. Zachować ostrożność podczas przenoszenia i przesuwania urządzenia.
• Przed rozpoczęciem korzystania z kuchni należy usunąć wszystkie elementy opakowania.
• Przed instalacją należy sprawdzić rodzaj i ciśnienie gazu w miejscu instalacji urządzenia oraz rodzaj gazu, do którego kuchnia jest przystosowana.
• Warunki dotyczące zmiany rodzaju używanego gazu znajdują się w instrukcji obsługi (patrz także tabliczka znamionowa urządzenia).

• Pomieszczenie, w którym ma być zainstalowana kuchnia powinno posiadać sprawną wentylację nawiewno – wywiewną. Niesprawna wentylacja może prowadzić do zakłócenia procesu spalania gazu i powstawiania zwiększonej zawartości tlenku węgla w pomieszczeniu kuchennym.

• Kuchenkę należy podłączyć do zasilania elektrycznego: 230V, 50Hz.

• Sprawdzić zgodność parametrów instalacji elektrycznej z danymi umieszczonymi na tabliczce znamionowej.
• Nie należy naprawiać / zmieniać parametrów urządzenia samodzielnie.

Bezpieczeństwo dzieci

• Urządzenie przeznaczone jest do obsługi wyłącznie przez osoby dorosłe. Nie zezwalać dzieciom na zabawę w pobliżu urządzenia.
• Kuchnia nagrzewa się podczas pracy i pozostaje gorąca przez jakiś czas. Nie zezwalać dzieciom na przebywanie w pobliżu kuchni, do czasu jej ostygnięcia.
• Dzieci mogą także zranić się / poparzyć przy zdejmowaniu garnków i naczyń z kuchni.

Podczas pracy

• Urządzenie jest przeznaczone do przyrządzania potraw w warunkach gospodarstwa domowego. Stosowanie jej do innych celów jest niedozwolone!
• Podczas pracy kuchni powstaje ciepło i wilgoć. Należy zapewnić prawidłową wentylację w pomieszczeniu, w którym będzie ustawiona kuchnia.
• W przypadku zalania kuchni, nie należy jej używać. Nie obsługiwać kuchni mokrymi rękoma.

• W przypadku długiej pracy kuchni należy zapewnić dodatkową wentylację poprzez otwarcie okna lub zwiększenie mocy wentylacji mechanicznej (jeżeli zainstalowano).

• W przypadku podłączenia innych urządzeń elektrycznych w pobliżu kuchni należy zwrócić uwagę, aby ich przewody zasilające nie dotykały gorących elementów kuchni (lub nie zostały przytrzaśnięte drzwiami kuchni).

• Podczas gotowania potraw na oleju lub innym tłuszczu nie wolno pozostawiać urządzenia bez nadzoru, ponieważ przegrzany olej może się zapalić.
• Na ruszcie nie wolno ustawiać zdeformowanych lub niestabilnych naczyń do gotowania, gdyż mogą się one przewrócić i zawartość naczynia wyleje się na palniki.
• Do wkładania i wyjmowania potraw z piekarnika należy zawsze używać kuchennych rękawic ochronnych.
• Kuchnia nagrzewa się podczas pracy. Nie dotykać nagrzanych elementów wewnątrz piekarnika, gdyż może dojść do oparzenia.
• Sprawdzić, czy pokrętła znajdują się w pozycji „OFF” (wyłączony), kiedy kuchenka nie jest użytkowana.
• Piekarnik należy czyścić zgodnie ze wskazówkami zawartymi w niniejszej instrukcji obsługi.
• Na palnikach kuchni oraz w piekarniku nie należy używać plastikowych naczyń. Nie przykrywać wewnętrznych elementów piekarnika folią aluminiową.
• Otwór wentylacyjny piekarnika (z tyłu, w środkowej części płyty) nie może być zasłonięty, gdyż zapewnia prawidłową wentylację komory piekarnika.
• W pobliżu kuchni nie wolno przechowywać łatwopalnych materiałów, środków czyszczących itp.

• Nie przenosić kuchni za uchwyt drzwi piekarnika.

• Po każdym wyłączeniu kuchni umyć pokrywę (przed jej zamknięciem).

• Pokrywę kuchni należy podnieść, jeżeli piekarnik będzie włączony. Nie używać pokrywy do innego celu.
• Pokrywy NIE WOLNO zamykać, aż płyta i piekarnik ostygną.

Serwis

- Awarię urządzenia należy zgłosić w autoryzowanym zakładzie serwisowym. Użytkownikowi nie wolno samodzielnie wykonywać napraw! Autoryzowany zakład serwisowy posiada oryginalne części zamienne.

Ochrona środowiska naturalnego

• Wszystkie materiały opakowania nadają się do powtórnego przetworzenia.
• Oddać je do punktu zbiórki surowców wtórnych.
• Po zużyciu urządzenia należy je unieruchomić poprzez odcięcie przewodu zasilającego

Symbol na produkcie lub na opakowaniu oznacza, że tego produktu nie wolno traktować tak, jak innych odpadów domowych. Należy oddać go do właściwego punktu skupu surowców wtórnych zajmującego się złomowanym sprzętem elektrycznym i elektronicznym.

Właściwa utylizacja i złomowanie pomaga w eliminacji niekorzystnego wpływu złomowanych produktów na środowisko naturalne oraz zdrowie.

Aby uzyskać szczegółowe dane dotyczące możliwości recyklingu niniejszego urządzenia, należy skontaktować się z lokalnym urzędem miasta, służbami oczyszczania miasta lub sklepem, w którym produkt został zakupiony.

Opis urządzenia

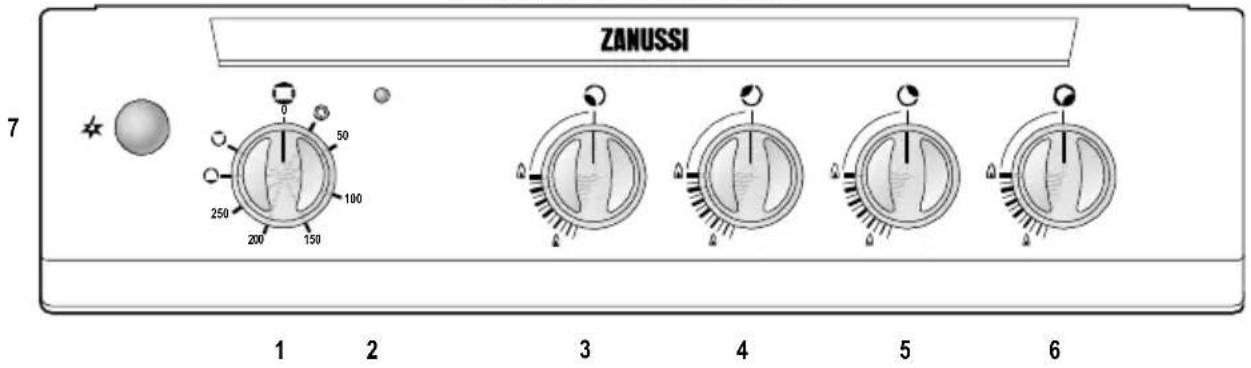

Panel sterujący

Model : ZCG 557 NW1

ZANUSSI 7 1 2 3 4 5 6

1. Pokrętło palnika piekarnika
2. Kontrolka termostatu piekarnika

3. Pokrętło palnika przedniego lewego

4. Pokrętło palnika tylnego lewego

5. Pokrętło palnika tylnego prawego
6. Pokrętło palnika przedniego prawego
7. Włącznik zapalarki

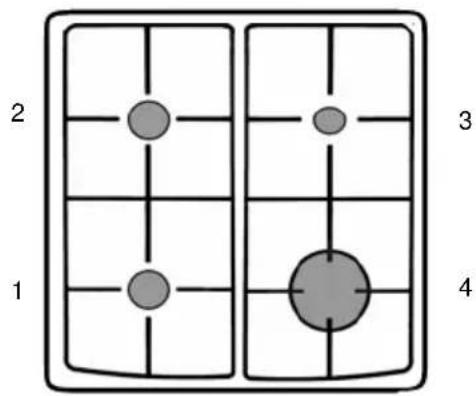

Plita

2 1 3 4

1. Średni palnik (do podgrzewania ze średnią prędkością)
2. Średni palnik (do podgrzewania ze średnią prędkością)
3. Mały (pomocniczy) palnik
4. Duży palnik (do podgrzewania z dużą prędkością)

Obsługa urządzenia

Piekarnik elektryczny

Przed włączeniem urządzenia należy upewnić się, czy pomieszczenie posiada odpowiednią wentylację.

Przygotowanie

1. Otworzyć pokrywę.
2. Wyjąć akcesoria piekarnika.
3. Zdjąć naklejki i folię zabezpieczającą (jeżeli występują).
4. Ogrzać piekarnik ustawiając pokrętło w położeniu „250” na 45 minut..

Umyć wszystkie akcesoria łagodnym detergentem. Oplukać i osuszyć.

Należy pamiętać, że drzwi piekarnika ewają się podczas pracy urządzenia. Zwrócić uwagę, aby dzieci nie przebywały w pobliżu włączonej kuchni.

Urządzenie nagrzewa się w czasie pracy. Nie dotykać nagrzewających się elementów wewnątrz piekarnika.

Piekarnik jest wyposażony w 2 elementy grzejne:

- 2 grzałki (górna i dolna) do używania piekarnika z zamkniętymi drzwiami (pieczenie ciasta w foremkach, zapiekanie)

Piekarnika można używać w sposób tradycyjny lub.

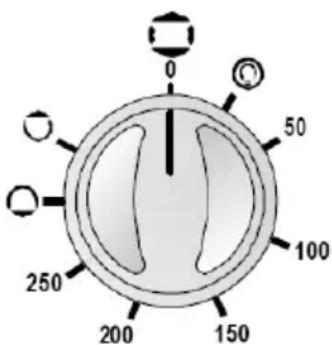

Pokrętło piekarnika

Z jego pomocą można wybrać odpowiednią temperaturę i funkcję pieczenia.

Oznaczenie symboli:

0 wyłączony
oświetlenie piekarnika
50-250 zakres temperatur
dolna grzałka
górna grzałka

0 50 100 250 200 150

Aby wybrać poziom temperatury należy obrócić pokrętło w kierunku zgodnym z ruchem wskazówek zegara, aż oznaczenie na pokrętle pokryje się z wskazaniem temperatury pomiędzy 50, a 250°C. Wybrana temperatura będzie kontrolowana i utrzymywana przez termostat.

Można także ustawić nagrzewanie dolną grzałką ○ lub górną grzałką ○.

Wtedy temperatura nie przekroczy 215°C w przypadku nagrzewania dolną lub górną grzałką.

Pieczenie w piekarniku

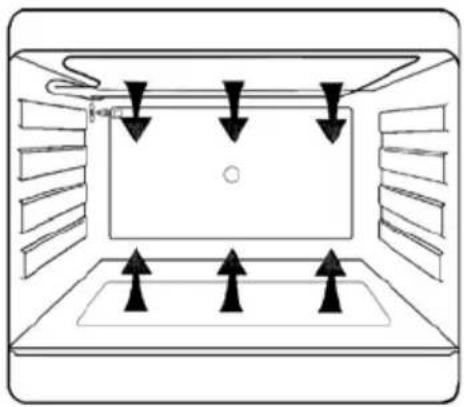

Pieczenie tradycyjne

• dystrybucja rozgrzanego powietrza wewnątrz piekarnika;
• należy wstępnie ogrzać piekarnik

1. Ogrzać wstępnie piekarnik:

2. ok. 8 minut przy ustawieniu temperatury od 50 do 150°C

3. ok. 15 minut przy ustawieniu temperatury od 175 do 250°C.

4. Włożyć produkty do piekarnika.

Nagrzewanie dolną grzałką

• dla pizzy i ciast owocowych
• należy wstępnie ogrzać piekarnik.

1. Ogrzać wstępnie piekarnik przez 10 minut ustawiając pokrętło w położeniu

1. Włożyć produkty.

Nagrzewanie górną grzałką

• pracuje górny element grzejny
- dla podgrzewania ugotowanych produktów
- nie ma konieczności wstępnego ogrzewania piekarnika

1. Włożyć produkty na trzeci poziom piekarnika

2. Ustawić termostat w położeniu

Oświetlenie piekarnika

Oświetla wnętrze piekarnika podczas jego pracy.

Lampka piekarnika

kontrolna

termostatu

Wyłącza się, gdy piekarnik osiągnie zadaną temperaturę i zapala się ponownie, gdy termostat reguluje temperaturę.

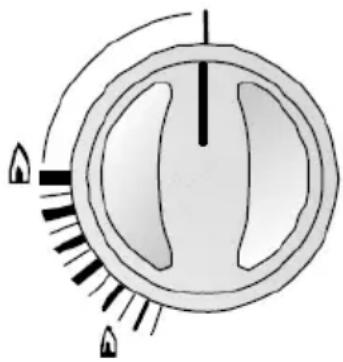

Palniki nawierzchniowe kuchni

Symbole na panelu sterującym mają następujące

| wyłączony

maksymalny dopływ gazu (duży płomień)

minimalny dopływ gazu (mały płomień)

Poziomu maksymalnego należy używać do zagotowania, a minimalnego do podgotowywania potraw (utrzymywania w cieple).

Można wybierać położenia pośrednie między maksymalnym i minimalnym płomieniem, nigdy nie ustawiać pokrętła pomiędzy płomieniem maksymalnym, a pozycją: wyłączony.

Zapalanie palników

• Wcisnąć pokrętło i obrócić je w lewą stronę, aż do oznaczenia „dużego płomienia”.
• Jednocześnie wcisnąć i przytrzymać przycisk zapalarki (patrz rys.), aż pojawi się płomień (1 iskra/sekunda).
• Zwolnić pokrętło i sprawdzić, czy palnik działa.
  • Po zapaleniu wyregulować płomień.

LUB

• Wcisnąć pokrętło i obrócić je w lewą stronę, aż do oznaczenia „dużego płomienia” i zapalić płomień zapałką.
• Zwolnić pokrętło i sprawdzić, czy palnik działa.
  • Po zapaleniu wyregulować płomień.

Jeżeli płomień zgasł należy odczekać 1 minutę i spróbować ponownie.

Jeżeli nie można włączyć palnika pomimo kilkakrotnych prób należy sprawdzić, czy pierścień palnika i jego wierzch są prawidłowo ułożone (patrz rysunek).

Wyłączanie palników

Wyłączyć palnik ustawiając pokrętło w pozycji «|».

Na płycie nie stawiać materiałów, które mogą ulec stopieniu.

Wybór właściwego palnika

Pod każdym z pokręteł znajduje się symbol odpowiadającemu mu palnika.

Zawsze należy stosować palnik o wielkości odpowiedniej do średnicy garnka używanego do gotowania. Aby nie dopuścić do wykipienia potrawy, zalecamy dobieranie odpowiednich naczyń (patrz rysunek).

Należy używać naczyń o płaskim dnie i cienkich ściankach. Nie używać naczyń o wklęsłych lub wypukłych dnach.

Ze względów ekonomicznych zalecamy nakrywanie naczyń podczas gotowania.

Kiedy potrawa zacznie się gotować, należy zmniejszyć płomień tak, aby tylko podtrzymywać gotowanie.

Pierścień i otwory palnika należy utrzymywać w czystości.

Na poszczególnych palnikach należy używać naczyń o właściwej średnicy:

Palnik Moc Srednica (mm)
	(kW)		min.
Duży 2,8 165 260
Średni	2,0	140	220
Pomocniczy	1,0 60 160

Akcesoria kuchni

Poza oryginalnym wyposażeniem kuchni zalecamy używanie żaroodpornych naczyń (zgodnie ze wskazówkami ich producenta).

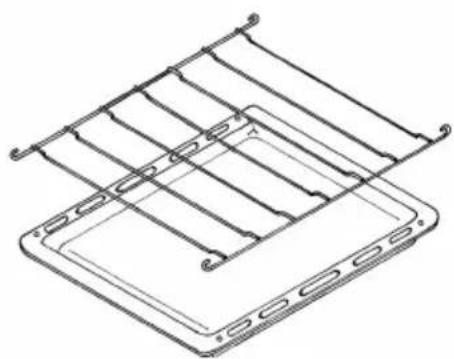

Kuchnia jest wyposażona w:

• ruszt (potrawy należy umieszczać w środkowej części rusztu)
• tace (na spływający z mięsa tłuszcz i soki); wsunąć w poziom 2; jeżeli nie jest używana należy ją wyjąć z piekarnika

Szuflada

Znajduje się w podstawie kuchni. Można w niej przechowywać różne materiały kuchenne (pamiętać, że w szufladzie będzie podwyższona temperatura podczas pracy kuchni).

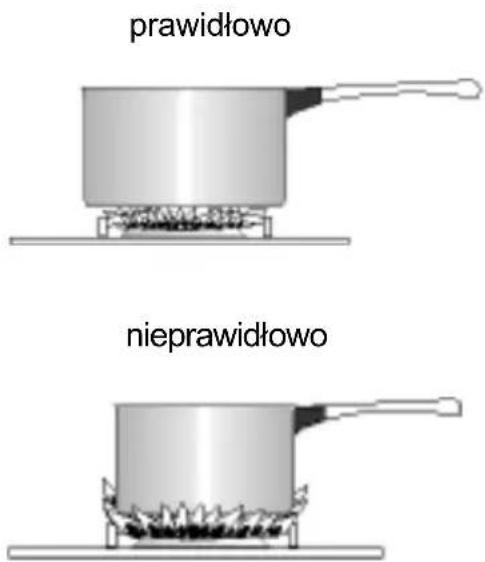

prawidłowo nieprawidłowo

max.

Uwaga: Nie używać do przechowywania łatwopalnych materiałów

Wskazówki i porady

Piekarnik

• Piekarnik wyłączyć 5 minut przed planowanym zakończeniem pieczenia. W ten sposób oszczędza się energię elektryczną, wykorzystując zgromadzone ciepło.
• Na efekt końcowy mają wpływ użyte naczynia (grubość, materiał itp.).
• W przypadku potraw zwiększających swoją objętość w trakcie pieczenia należy użyć większego naczynia.
• Skórkę drobiu i kiełbasek nakłuć przed pieczeniem.
• Pomiędzy naczynia i ruszt położyć kawałek folii aluminiowej; nie przykrywać całego rusztu.
• Używa ć żaroodpornych naczyń.
• Do potraw dodać niewielką ilość tłuszczu przed zakończeniem pieczenia.

⚠️ Nie przykrywać żadnego elementu piekarnika folią aluminiową. Akumulacja ciepła może wpłynąć ujemnie na efekt pieczenia oraz może dojść do uszkodzenia emalii piekarnika.

Czyszczenie i konserwacja

Przed przystąpieniem do czyszczenia należy sprawdzić, czy wszystkie pokrętła są ustawione w położeniu „wyłączony”, urządzenie jest ostudzone i odłączone do zasilania.

Do czyszczenia nie należy używać ących środków i materiałów.

Gotowanie na płycie

• Najlepsze jest używanie palników odpowiednich dla wymiarów garnka i przykrywanie ich podczas gotowania w celu zmniejszenia zużycia gazu.
• Ponieważ dystrybucja ciepła na dolnej powierzchni nie jest jednolita, naczynia przegrzewają się tylko po jednej stronie. W związku z tym zalecamy częstsze mieszanie potrawy.
• W garnkach o grubszych ściankach dystrybucja ciepła jest bardziej jednolita i zjawisko przegrzewania nie występuje.
• Odradzamy używanie małych naczyń. Szerokie i niezbyt wysokie garnki są lepsze, ponieważ szybciej przewodzą ciepło.
• Czas gotowania nie zmniejszy się poprzez używanie małego garnka na dużym palniku, lecz zwiększy to tylko zużycie gazu.

Palniki

• Palniki można myć w wodzie z dodatkiem środka czyszczącego.
• Po umyciu sprawdzić, czy otwory pierścienia palnika nie są zatkane.
• Do czyszczenia nigdy nie używać noża lub innych ostrych narzędzi.
• Po umyciu elementy należy wysuszyć i ponownie umieścić na swoim miejscu.

Panel sterujący, pokrętła, emaliowany ruszt kuchni, przednia i boczne ścianki piekarnika

– Czyścić wilgotną gąbką z łagodnym detergentem; opłukać i osuszyć.
– Nie używać środków i materiałów ściernych, które mogłyby zniszczyć emalię.

Piekarnik

- Elementy emaliowane: czyścić tak, jak pozostałe elementy emaliowane.

Drzwi piekarnika

- Drzwiczki piekarnika należy myć ciepłą wodą z dodatkiem detergentu. Nie wolno używać środków szorujących.

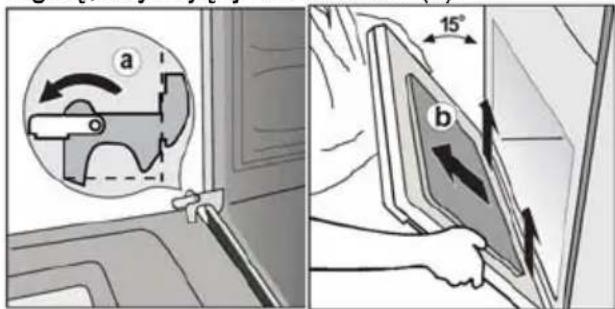

Zdejmowanie drzwiczek piekarnika

W celu łatwego oczyszczenia piekarnika można zdjąć jego drzwiczki.

Opuścić drzwiczki piekarnika do pozycji poziomej. Następnie przełożyć do przodu dźwigienki na obu zawiasach drzwiowych, aż do oporu (a).

Ponownie zamknąć drzwiczki do oporu i unieść w góre, aby zdjąć je z zawiasów (b).

a 15° b

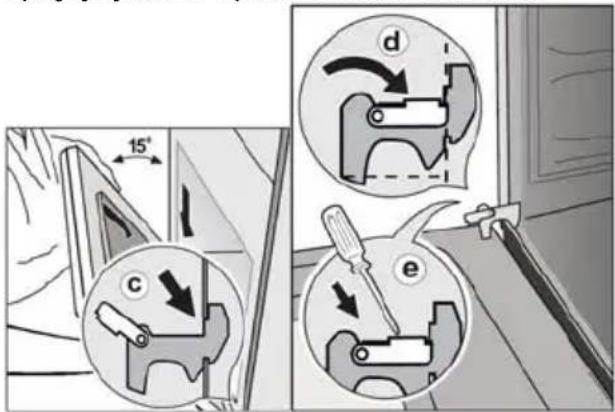

Zakładanie drzwiczek piekarnika

Podczas wstawiania drzwiczek należy wykonać czynności opisane w akapicie Zdejmowanie drzwiczek piekarnika, tylko w odwrotnej kolejności.

Ponownie osadzić zawiasy drzwiczek w otworach na zawiasy (c). Podczas osadzania zawiasów zwrócić uwagę, aby zostały ułożone właściwie i równomiernie.

Następnie powoli odchylić drzwiczki w dół.Dopilnować, aby w trakcie odchylania kant drzwiczek nie uderzył w dole o ramę (w takim wypadku ponownie podnieść drzwiczki w górę i na nowo ułożyć zawiasy).

Następnie ponownie przełożyć dźwigienki na zawiasach do tyłu – w stronę piekarnika (d). Aby drzwiczki zamknęły się prawidłowo, docisnąć dźwigienki (e) jakimś przedmiotem (np. śrubokrętem).

Sprawdzić (powoli) poprawną funkcję drzwiczek.

Uwaga: Nigdy nie „zatrzaskiwać“ dźwigienki zawiasów drzwiowych, gdyż działanie sprężyny może spowodować obrażenia.

15° c d e

Płyta podpalnikowa

• Do czyszczenia bieżącego używać wody z detergentem lub specjalnych środków do tego przeznaczonych. Dokładnie opłukać i wysuszyć.
• Wszelkie zanieczyszczenia i pozostałości po gotowaniu należy natychmiast namoczyć i usunąć, ponieważ emalia na podpalnikowej płycie kuchenki może się trwale przebarwić. Nie używać ostrych narzędzi lub ściernych środków czyszczących.
• Plamy z octu, kwasów owocowych należy natychmiast usuwać.

Akcesoria

- Wszystkie akcesoria piekarnika można myć w wodzie z detergentem. Dokładnie spłukać i osuszyć przed ponownym użyciem.

Co zrobić, gdy ...

W przypadku wystąpienia nieprawidłowości w funkcjonowaniu kuchenki należy przed zgłoszeniem awarii w autoryzowanym zakładzie serwisowym sprawdzić:

Usterka	Prawdopodobna przyczyna i rozwiązanie
Żaden z palników się nie zapala	Sprawdzić, czy urządzenie jest podłączone do zasilania gazem.Sprawdzić położenie przewodu gazowego.Sprawdzić, czy zawór gazowy jest otwarty.Sprawdzić, czy pierścień palnika i jego wierzch zostały prawidłowo założone po czyszczeniu.
Palnik się nie zapala	- Sprawdzić, czy palnik znajduje się na swoim miejscu.- Sprawdzić, czy palnik jest mokry.
Rezultaty gotowania są niezadowalające	- Sprawdzić, czy prawidłowo ustawiono płomień palnika.- Sprawdzić czas przygotowywania potrawy.
Piekarnik dymi	Sprawdzić, czy urządzenie jest podłączone do zasilania elektrycznego.Sprawdzić, czy nie nastąpiła przerwa w dopływie energii elektrycznej.Sprawdzić bezpieczniki.

Jeżeli piekarnik nadal nie funkcjonuje prawidłowo, wtedy należy zwrócić się do najbliższego autoryzowanego zakładu serwisowego podając model i numer seryjny urządzenia.

Tabliczka znamionowa

Znajduje się w tylnej części urządzenia i zawiera dane dotyczące urządzenia.

Przed wezwaniem serwisu należy zanotować model, numer produktu i numer seryjny kuchni.

Wskazówki dla instalatora

Dane techniczne

wolnostojąca

Klasa 1

PŁYTA	PokrywaRusztPalnik:prawy przedniprawy tylnylewy przednilewy tylny	LakierowanaEmaliowanyDużyPomocniczyŚredniŚredni	2,80 (2,60/2,50) kW1,00 (1,00/0,85) kW2,00 (2,00/1,90) kW2,00 (2,00/1,90) kW
PIEKARNIK	PiekarnikMoc piekarnikaŻarówka piekarnikaCzyszczenie	Elektryczny1,75 kWżarówka 15W typ E14ręczne
AKCESORIA	RusztTaca do pieczenia (na spływający tłuszcz)
WYMIARY	WysokośćSzerokośćGłębokość	850 mm500 mm536 mm

Urządzenie posiada certyfikat bezpieczeństwa „B”.

Wskazówki bezpieczeństwa

Podłączenie i dopasowanie kuchenki do odpowiedniego rodzaju gazu może wykonać wyłącznie instalator urządzeń gazowych z odpowiednimi uprawnieniami, zgodnie z obowiązującymi przepisami.

Instalator po przeprowadzeniu w/w czynności powinien zaznaczyć w tabeli DANYCH TECHNICZNYCH rodzaj gazu, do którego została dostosowana kuchnia.

Producent nie ponosi odpowiedzialności za szkody powstałe wskutek nieprzestrzegania obowiązujących norm i przepisów lub podłączenia kuchenki przez osobę nieuprawnioną.

Instalacja kuchenki

Przed przystąpieniem do instalowania kuchni w pomieszczeniu kuchennym należy upewnić się, czy spełnia ono wymagania stawiane mu przez przepisy Prawa Budowlanego (Dz.U. nr 15, poz. 140 z 25.02.1999)

W świetle tych przepisów pomieszczenie kuchenne powinno:

- mieć szerokość min. 1,7 m dla mieszkania jednopokojowego lub 2,3 m dla mieszkania wielopokojowego;

- mieć minimalną wysokość 2,2 m;

- mieć odpowiednią kubaturę, która zapewni, że maksymalne obciążenie cieplne pochodzące od urządzeń gazowych zainstalowanych w tym pomieszczeniu nie przekroczy 930 W/m³ pomieszczenia kuchennego i 175 W/m³ dla pomieszczenia mieszkalnego;

- zapewnić wentylację nawiewno - wywiewną (co najmniej 1,5 krotną wymianę powietrza w ciągu godziny)

- zapewnić dopływ powietrza (jeżeli kuchnia nie posiada okna) poprzez otwory wykonane w ścianach zewnętrznych o powierzchni min. 0,016 m²

- zapewnić odprowadzanie spalin, np. poprzez sprawny kanał kominowy o min. boku 0,14 m.

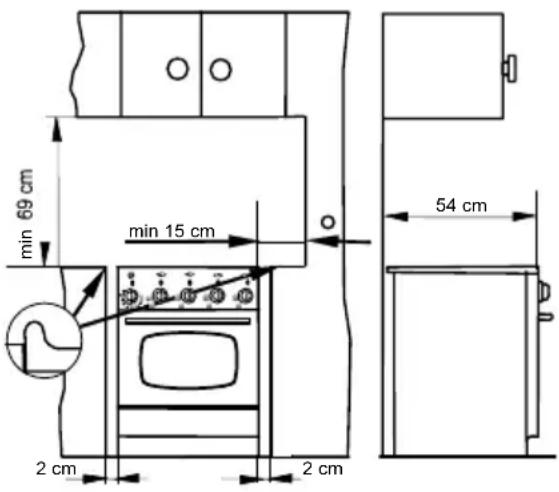

Równocześnie informujemy, że kuchnia jest przewidziana do instalowania obok mebli kuchennych, ale nie wyższych niż góma płaszczyzna rusztu kuchni.

min 69 cm min 15 cm 2 cm 2 cm 54 cm

Podłączenie do instalacji gazowej

Podłączenie musi być dokonane zgodnie z obowiązującymi normami i przepisami!

Podczas montażu kuchenkę poddano testom i dostosowano do zasilania gazem o parametrach zamieszczonych na naklejce znajdującej się na drzwiach piekarnika. Sprawdzić, czy charakterystyka gazu podana odpowiada parametrom gazu zasilającego.

Jeżeli nie, należy postępować zgodnie z zaleceniami podanymi w rozdziale „Użycie innych typów gazu”. W celu uzyskania maksymalnej wydajności i minimalnego zużycia gazu należy sprawdzić, czy ciśnienie gazu zasilającego odpowiada ciśnieniu podanemu na tabliczce znamionowej. Jeżeli ciśnienie gazu jest inne (lub zmienne) od podanego na tabliczce, należy zamontować regulator ciśnienia posiadający certyfikat bezpieczeństwa B.

Podłączenie za pomocą sztywnej rury metalowej lub giętkiej rury metalowej

Podłączenie kuchni do instalacji gazu ziemnego powinno być wykonane przy pomocy sztywnego podłączenia (dopuszcza się też inne podłączenia) np. przy użyciu rur stalowych instalacyjnych lub rur miedzianych. Kuchnia posiada króciec przyłączeniowy Rc1/2.

Podłączenie za pomocą węża elastycznego

• Podłączenie za pomocą węża elastycznego można wykonać tylko po sprawdzeniu, czy jest to zgodne z obowiązującymi przepisami.
• Wąż oraz zastosowany reduktor do gazu płynnego powinny posiadać certyfikat bezpieczeństwa B.

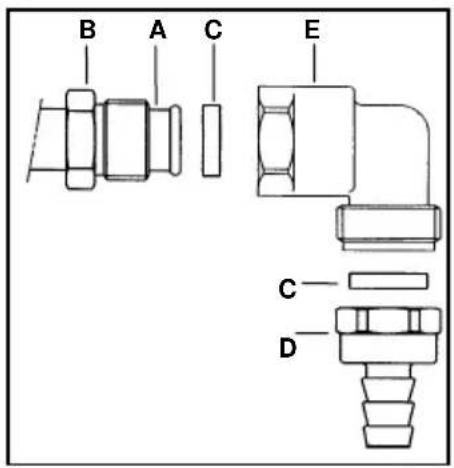

B A C E C D

A – Rurka rozdzielająca
B – Nakrętka 1/2"
C - Uszczelka
D – Złączka węża
E - Kolanko

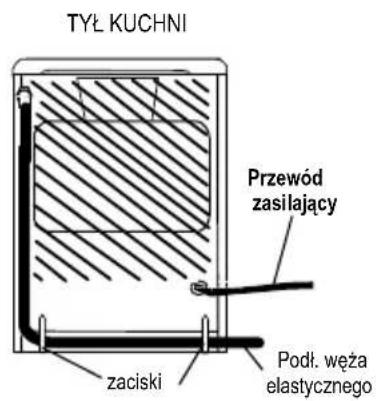

TYŁ KUCHNI Podł. węża elastycznego zaciski Przewód zasilający

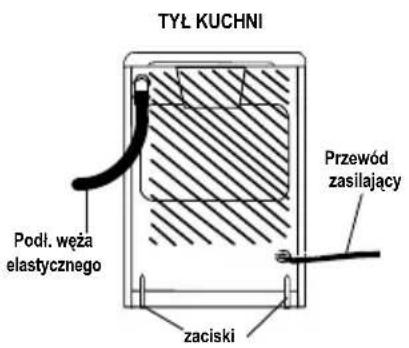

TYŁ KUCHNI Przewód zasilający zaciski Podł. węża elastycznego

• Przewód łączący nie może przecinać tylnej ściany kuchenki. Wąż elastyczny łączymy z króścem kuchni przy pomocy 0,5 m odcinka rury stalowej instalacyjnej (bez szwu).
• Przewód nie może przechodzić blisko ostrych krawędzi lub przedmiotów z ostrym zakończeniem.
• Przewód musi być dostępny, aby umożliwiać kontrolę pod względem przetarcia lub zużycia na całej swojej długości.
• Ustalając stan przewodu należy wziąć pod uwagę: zadraśnięcia na powierzchni przewodu, przecięcia, przypalenia na końcach i wzdłuż przewodu, stwardnienie przewodu; przewód musi utrzymywać swoją naturalną elastyczność, obejmy mocujące nie mogą być zardzewiałe; czas używania przewodu nie może przekraczać okresu gwarancyjnego 5 lat.
• Jeżeli zajdzie jedna lub więcej z wymienionych okoliczności, nie wolno naprawiać przewodu, lecz niezwłocznie wymienić go.

UWAGA!

Po zamocowaniu należy sprawdzić szczelność wszystkich połączeń za pomocą wody z mydłem - a nie za pomocą płomienia.

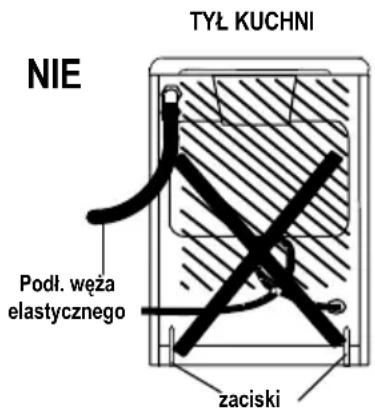

TYŁ KUCHNI NIE Podł. węża elastycznego zaciski

Podłączenie do instalacji elektrycznej

• sprawdzić, czy parametry instalacji elektrycznej w miejscu eksploatacji urządzenia odpowiadają danym umieszczonym na tabliczce znamionowej;
• instalacji i podłączenia może dokonać uprawniony technik, zgodnie z obowiązującymi przepisami;
• przewód zasilający musi znajdować się z dala od nagrzewających się elementów kuchni;

Kuchnię należy podłączyć do instalacji z uziemieniem. Producent wyklucza swoją odpowiedzialność za wypadki spowodowane błędnym podłączeniem urządzenia.

Bezpiecznik: 10 A

Jeżeli przewód zasilający został uszkodzony należy go wymienić w autoryzowanym zakładzie serwisowym.

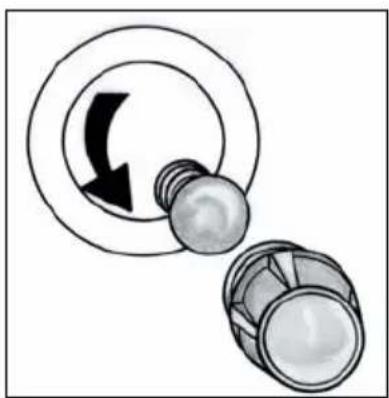

Wymiana żarówki piekarnika

Przed wymianą żarówki należy upewnić się, że pokrętła są ustawione w położeniu „wyłączony”. Odłączyć urządzenie do zasilania. Kuchnia musi być ostudzona.

• żarówka 15W, E14; odporna na temperaturę 300°C; można zamówić w autoryzowanym zakładzie serwisowym;
• żarówka jest umocowana w tylnej ściance piekarnika:

Aby wymienić żarówkę należy:

1. odkręcić osłone ochronna;
2. wymienić żarówkę;
3. założyć osłone ochronną.

Urządzenie nagrzewa się podczas pracy. Nie dotykać elementów wewnętrznych piekarnika.

Przestawienie na inny rodzaj gazu

Adaptację na inny rodzaj gazu może wykonać jedynie autoryzowany serwis.

Dopasowanie do innego rodzaju gazu niż ten, na który została fabrycznie ustawiona kuchenka, odbywa się poprzez wymianę dysz gazowych, regulację powietrza pierwotnego, a w przypadku przejścia na gaz płynny dostarczany z butli gazowej zmianę sposobu podłączenia zasilania kuchni.

Kolanko musi być uszczelnione za pomocą pakuł lub taśmy teflonowej. Po połączeniu należy sprawdzić szczelność wodą z mydłem.

WYMIANA DYSZ / DOPASOWANIE DYSZ

Przy adaptacji urządzenia do zasilania innym rodzajem gazu należy:

• wymienić dysze palników nawierzchniowych i piekarnika
• wyregulować płomień palnika piekarnika
• wyregulować płomień oszczędnościowy
• sprawdzić podłączenie gazowe

Producent wyklucza swoją odpowiedzialność za szkody i ich konsekwencje, powstałe w wyniku nieprawidłowej instalacji lub obsługi.

Tabela dysz
kategoria II 2ELs3B/P

Palnik	Moc (kW)	Rodzaj gazu	Ciśnienie (mbar)	Średnica dyszy (mm)	Średnica by-passa (mm)	Zużycie
						g/h
Duży	2,80	G2.350	13	1,80	0,38	-
	2,60	G 20	20	1,13		-
	2,50	G 30	37	0,75		181,78
Średni	2,00	G2.350	13	1,50	0,30	-
	2,00	G 20	20	0,96		-
	1,90	G 30	37	0,65		138,16
Pomocniczy	1,00	G2.350	13	1,05	0,25	-
	1,00	G 20	20	0,70		-
	0,85	G 30	37	0,43		61,82

Nakleić na urządzenie naklejkę

(dostarczoną z urządzeniem) z właściwym rodzajem gazu.

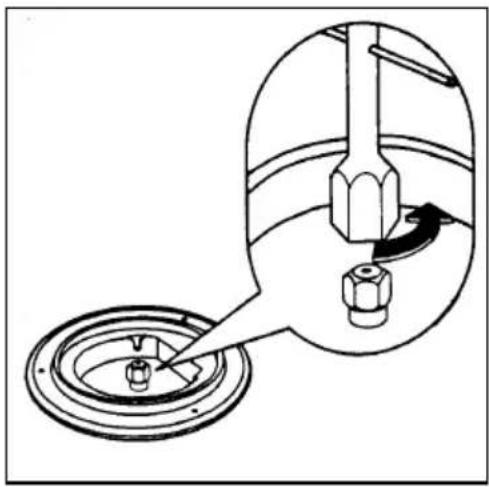

Wymiana dysz palników

1. Zdjąć ruszt.
2. Zdjąć nakrywki palników.
3. Odkręcić dysze za pomocą klucza nasadowego 7 i zastąpić je używając pasujących do gazu zasilającego i palników (patrz tabela dysz).
4. Założyć palniki i ruszt płyty.

Palniki nie wymagają regulacji powietrza pierwotnego.

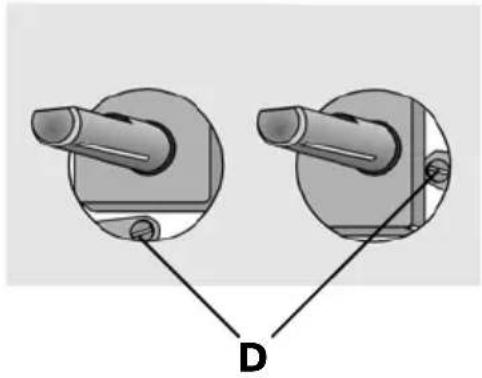

Regulacja płomienia oszczędnościowego

Palniki nawierzchniowe

Aby ustawić minimalny poziom dopływu gazu:

• Zapalić palnik.
• Przekręcić pokrętło w lewo na oznaczenie małego płomienia.
• Zdjąć pokrętło z trzpienia kurka.
• Przy pomocy wąskiego wkrętaka obracać (wkręcać lub wykręcać) śrubę regulacyjną usytuowaną w korpusie kurka aż do uzyskania regularnego, małego płomienia.

Założyć pokrętło.

Obrócić pokrętło kilkakrotnie z położenia maksymalnego do minimalnego, aby sprawdzić, czy płomień jest stabilny.

1. Electrolux Poland Sp. z o.o. gwarantuje, że zakupione urządzenie jest wolne od wad fizycznych zobowiązic się jednocześnie - w razie ujawnienia takich wad w okresie gwarancyjnym i w zakresie określonym niniejszym dokumentem - do ich usunieśia w sposób uzależniony od właściwości wady.
2. Ujawniona wada zostanie usunieta na koszt gwaranta w cigu 14 dni od daty zgoszenia uszkodzenia do autoryzowanego punktu serwisowego Electrolux Poland.
3. W wyjtkowych przypadkach konieczności sprowadzenia części zamiennych od producenta termin naprawy może zostaaę wydużony do 30 dni.
4. Okres gwarancji dla użytkownika wynosi 24 miesice od daty zakupu.
5. Sprzęt przeznaczony jest do używania wycznie w warunkach indywidualnego gospodarstwa domowego.

6. Gwarancja nie obejmuje:

7. uszkodzeń powstaych na skutek używania urządzenia niezgodnie z instrukcj obsugi,

8. uszkodzeń mechanicznych, chemicznych lub termicznych,
9. uszkodzeń spowodowanych dziaaniem siy zewnętrznej np. przepięcia w sieci elektrycznej, wyadowania atmosferycznego,
10. napraw i modyfikacji dokonanych przez firmy lub osoby nie majce autoryzacji Electrolux Poland,

11. części z natury atwo zużywalnych takich jak: żarówki, bezpieczniki, filtry, pokrêta.

12. Klientowi przysuguje wymiana sprzętu na nowy jeżeli po wykonaniu w okresie gwarancji czterech napraw nadal występuj w nim wady. Przez naprawę rozumie się wykonanie czynności o charakterze specjalistycznym waściwym dla usunięcia wady. Pojęcie naprawy nie obejmuje: instalacji, instruktażu, konserwacji sprzętu, poprawy poczeń mechanicznych lub elektrycznych.

13. Wymiany sprzętu dokonuje autoryzowany punkt serwisowy Electrolux Poland lub jeśli jest to niemożliwe placówka sprzedaży detalicznej, w której sprzęt została zakupiony. Sprzęt zwracany po wymianie musi być kompletny, bez uszkodzeń mechanicznych. Niespenienie tych warunków może spowodowae nie uznanie gwarancji.
14. Montaż sprzętu wymagającego specjalistycznego podczenia do sieci gazowej lub elektrycznej może byae wykonany wycznie przez osoby posiadajce odpowiednie uprawnienia pod rygorem utraty gwarancji.
15. Electrolux Poland nie ponosi żadnej odpowiedzialności za uszkodzenia powstae na skutek niewaściwego zainstalowania sprzętu lub napraw wykonanych przez osoby nieupowañione.
16. Koszty nieuzasadnionego wezwania serwisu pokrywa klient.

17. Powyższa gwarancja nie wycza, nie ogranicza ani nie zawiesza uprawnień kupujcego wynikających z tytułu niezgodności towaru z umow.

18. Niniejsza gwarancja obowizuje na terytorium Polski.

19. Warunkiem dokonania naprawy lub wymiany urządzenia w ramach gwarancji jest przedstawienie dowodu zakupu z wpisan dat sprzedaży, potwierdzon pieczeci i podpisem sprzedawcy.

Uwaga: uszkodzenie lub usunięcie tabliczki znamionowej z urządzenia może spowodowae nie uznanie gwarancji.

Electrolux Poland Sp. z o.o. ul. Kolejowa 5/7 01-217 Warszawa tel. [phone] e-mail: [e-mail] www.electrolux.pl

Gwarancja europejska

Niniejsze urządzenie jest objęte gwarancją firmy Electrolux w każdym z niżej wymienionych krajów przez okres podany w gwarancji urządzenia lub określony ustawowo. W przypadku przeprowadzki właściciela urządzenia z jednego z poniższych krajów do innego, gwarancja zachowuje swoją ważność z następującymi zastrzeżeniami:-

• Gwarancja na urządzenie obowiązuje od dnia zakupu. Datę zakupu należy potwierdzić przez okazanie dokumentu zakupu wydanego przez sprzedawcę urządzenia.
• Okres gwarancji na urządzenie oraz zakres gwarancji (wykonawstwo oraz części) są takie same, jak okres i zakres obowiązujące dla danego modelu lub serii urządzenia w nowym kraju zamieszkania.
• Gwarancja na urządzenie jest wydawana osobiście na pierwszego kupującego i nie można jej przekazać na innego użytkownika.
• Urządzenie zostało zainstalowane i jest eksploatowane wyłącznie do celów domowych zgodnie z instrukcjami firmy Electrolux. Użytkowanie do celów zawodowych jest wykluczone.
• Urządzenie zostało zainstalowane zgodnie ze wszystkimi obowiązującymi przepisami nowego kraju zamieszkania.

Postanowienia niniejszej Gwarancji Europejskiej w żaden sposób nie ograniczają nabytych praw ustawowych.

www.electrolux.com

Albania [phone] Rr. Pjeter Bogdani Nr. 7 Tirane
Belgique/België/Belgien	[phone]	Bergensesteenweg 719, 1502 Lembeek
Česká republika	[phone]	Budějovická 3, Praha 4, 140 21
Danmark [phone] Sjællandsgade 2, 7000 Fredericia
Deutschland	[phone]	Muggenhofer Str. 135, 90429 Nürnberg
Eesti [phone] Mustamäe tee 24, 10621 Tallinn
España [phone]		Carretera M-300, Km. 29,900 Alcalá de Henares Madrid
France www.electrolux.fr
Great Britain	[phone]	Addington Way, Luton, Bedfordshire LU4 9QQ
Hellas	[phone]	4, Limnou Str., 54627 Thessaloniki
Hrvatska	[phone]	Slavonska avenija 3, 10000 Zagreb
Ireland	[phone]	Long Mile Road Dublin 12
Italia	[phone]	C.so Lino Zanussi, 26 - 33080 Porcia (PN)
Latvija	[phone]	Kr. Barona iela 130/2, LV-1012, Riga
Lietuva	[phone]	Verkių 29, LT-09108 Vilnius
Luxembourg	[phone]	Rue de Bitbourg, 7, L-1273 Hamm
Magyarország	[phone]	H-1142 Budapest XIV, Erzsébet királyné útja 87
Nederland	[phone]	Vennootsweg 1, 2404 CG – Alphen aan den Rijn
Norge	[phone]	Risløkkvn. 2 , 0508 Oslo
Österreich	[phone]	Herziggasse 9, 1230 Wien
Polska	[phone]	ul. Kolejowa 5/7, Warsaw
Portugal	[phone]	Quinta da Fonte - Edificio Gonçalves Zarco - Q 35 2774-518 Paço de Arcos
Romania	[phone]	Str. Garii Progresului 2, S4, 040671 RO
Schweiz/Suisse/ Svizzera	[phone]	Industriestrasse 10, CH-5506 Mägenwil
Slovenija	[phone]	Tržaška 132, 1000 Ljubljana
Slovensko	[phone]	Electrolux Slovakia s.r.o., Electrolux Domáce spotrebiče SK, Seberíniho 1, 821 03 Bratislava
Suomi	[phone]	Konepajanranta 4, 28100 Pori
Sverige [phone]		Electrolux Service, S:t Göransgatan 143, S-105 45 Stockholm
Türkiye	[phone]	Tarłabași caddesi no : 35 Taksim İstanbul
Россия [phone]		129090 Москва, Олимпийский проспект, 16, БЦ "Олимпик"

ZANUSSI

www.electrolux.com
