Typ produktu	Kuchenka gazowa
Marka	Zanussi
Model	ZCG567GW1
Szerokość	60 cm
Wysokość	85 cm
Głębokość	60 cm
Waga	45 kg
Zasilanie	Gaz ziemny / LPG (możliwość przestawienia)
Liczba palników	4
Rodzaj piekarnika	Gazowy z termoobiegiem
Pojemność piekarnika	65 litrów
Funkcje główne	Grill, termoobieg, pieczenie konwekcyjne
Czyszczenie	Emalia kataliczna (łatwe czyszczenie)
Bezpieczeństwo	Zabezpieczenie przeciwwypływowe gazu, blokada uruchomienia piekarnika
Klasa energetyczna	A
Napięcie	230 V (dla zapłonu i oświetlenia)
Pobór mocy piekarnika	3,5 kW
Kolor	Biały
Gwarancja	2 lata
Dostępne części zamienne	Palniki, termopary, uszczelki, szkło drzwi
Instrukcja w języku polskim	Tak, do pobrania za darmo na stronie notice-facile.com

Często zadawane pytania - ZCG567GW1 ZANUSSI

Jak prawidłowo zainstalować kuchenkę Zanussi ZCG567GW1?

Instalację kuchenki gazowej powinien przeprowadzić wykwalifikowany instalator. Należy podłączyć urządzenie do sieci gazowej zgodnie z obowiązującymi normami, zachowując odpowiednią wentylację pomieszczenia. Szczegółowe wytyczne znajdują się w instrukcji obsługi.

Jak przestawić kuchenkę z gazu ziemnego na LPG?

Przestawienie kuchenki na LPG wymaga wymiany dysz w palnikach oraz przestawienia regulatora ciśnienia. Czynność tę powinien wykonać autoryzowany serwis. Niezbędne dysze znajdują się w zestawie do konwersji.

Jak włączyć zapłon kuchenki?

Należy nacisnąć i obrócić pokrętło wybranego palnika w lewo do pozycji maksymalnej. Jednocześnie nacisnąć przycisk iskrownika lub obrócić pokrętło do pozycji zapłonu (oznaczonej symbolem iskry). Po zapaleniu płomienia przytrzymać pokrętło przez kilka sekund.

Co zrobić, gdy palnik nie zapala się?

Sprawdź, czy dopływ gazu jest otwarty. Następnie wyczyść palnik i iskrownik z zabrudzeń. Jeśli iskra jest słaba, wymień baterie w zapalniku (jeśli występuje). Gdy problem nie ustępuje, skontaktuj się z serwisem.

Jak włączyć piekarnik i ustawić temperaturę?

Obróć pokrętło funkcji piekarnika na wybraną funkcję (np. termoobieg). Następnie obróć pokrętło temperatury na żądaną wartość. Piekarnik nagrzeje się do ustawionej temperatury – wskaże to kontrolka termostatu. Zapłon piekarnika może wymagać przytrzymania przycisku bezpieczeństwa.

Jak czyścić piekarnik?

Piekarnik wyposażony jest w emalię kataliczną, która ułatwia czyszczenie. Po każdym użyciu przetrzyj wnętrze wilgotną szmatką. W przypadku silnych zabrudzeń użyj delikatnego środka czyszczącego do emalii. Unikaj ostrych narzędzi.

Czy kuchenka ma blokadę uruchomienia dla dzieci?

Model ZCG567GW1 nie posiada dedykowanej blokady elektronicznej, ale pokrętła piekarnika wymagają przytrzymania przycisku bezpieczeństwa, co utrudnia przypadkowe uruchomienie przez dzieci. Zawsze nadzoruj małe dzieci w kuchni.

Gdzie mogę kupić oryginalne części zamienne?

Oryginalne części zamienne dostępne są u autoryzowanych dealerów Zanussi oraz w serwisach partnerskich. Zalecamy stosowanie wyłącznie oryginalnych części, aby zachować bezpieczeństwo i gwarancję.

Jak sprawdzić czy kuchenka jest prawidłowo wypoziomowana?

Ustaw poziomicę na blacie kuchenki (najlepiej na płycie grzewczej). Kuchenka powinna stać stabilnie bez przechyłów. Jeśli jest nierówno, wyreguluj nóżki kuchenki, odkręcając je lub dokręcając.

Gdzie pobrać instrukcję obsługi w języku polskim?

Instrukcję obsługi w języku polskim można bezpłatnie pobrać ze strony notice-facile.com – wystarczy wyszukać model ZCG567GW1 marki Zanussi.

INSTRUKCJA OBSŁUGI ZCG567GW1 ZANUSSI

Wskazówki dla użytkownika		Wskazówki dla instalatora
Wskazówki bezpieczeństwa	3	Dane techniczne	13
Wskazówki dla użytkownika	6	Wskazówki bezpieczeństwa	13
Opis urządzenia	6	Instalacja kuchenki	14
Obsługa urządzenia	7
Obsługa piekarnika	7	Przestawienie na inny rodzaj gazu	16
Obsługa płyty	8
Wskazówki i porady	10
Konserwacja i czyszczenie	10
Co zrobić, gdy ...	12

Poniższe symbole pojawiają się w instrukcji obsługi i mają następujące znaczenie:

Wskazówki dotyczące bezpieczeństwa

Obsługa urządzenia

Wskazówki i porady

Informacje dotyczące ochrony środowiska naturalnego

Wskazówki bezpieczeństwa

Przed przystąpieniem do eksploatacji urządzenia należy dokładnie zapoznać się z instrukcją, w której podano wskazówki i zalecenia dotyczące prawidłowego użytkowania i obsługi sprzętu.

Instrukcję obsługi należy przechowywać przez cały czas użytkowania urządzenia.

W przypadku sprzedaży urządzenia należy pamiętać również o przekazaniu instrukcji obsługi nowemu użytkownikowi.

Przestrzeganie wskazówek zawartych w instrukcji zapewni długotrwałe i niezawodne działanie urządzenia.

• Przed instalacją należy sprawdzić rodzaj i ciśnienie gazu w miejscu instalacji urządzenia oraz rodzaj gazu, do którego kuchnia jest przystosowana.
• Warunki dotyczące zmiany rodzaju używanego gazu znajdują się w instrukcji obsługi (patrz także tabliczka znamionowa urządzenia).
• Pomieszczenie, w którym ma być zainstalowana kuchnia powinno posiadać sprawną wentylację nawiewno – wywiewną. Niesprawna wentylacja może prowadzić do zakłócenia procesu spalania gazu i powstawiania zwiększonej zawartości tlenku węgla w pomieszczeniu kuchennym.
• Urządzenie przeznaczone jest do obsługi wyłącznie przez osoby dorosłe. Nie zezwalać dzieciom na zabawę w pobliżu urządzenia.
• Po otrzymaniu urządzenia należy je rozpakować i sprawdzić, czy jest uszkodzone. W przypadku stwierdzenia usterek, należy je zaznaczyć na dokumencie dostawy.

• Urządzenie jest przeznaczone do przyrządzania potraw w warunkach gospodarstwa domowego. Stosowanie jej do innych celów jest niedozwolone!

• Nie należy naprawiać / zmieniać parametrów urządzenia samodzielnie.

• Przed użyciem urządzenia należy rozgrzać pusty piekarnik, aby pozbyć się zapachu izolacji termicznej oraz ewentualnych resztek smarów konserwacyjnych.

- Wyjąć wszystkie akcesoria z komory piekarnika.

- Usunąć wszystkie naklejki oraz plastikowe elementy ochronne.

- Umyć wszystkie akcesoria przed użyciem.

- Włączyć piekarnik na 45 minut, ustawiając pokrętło w położeniu maksymalnym. Piekarnik będzie dymił, wywietrzyć kuchnię.

- Podczas pracy kuchni powstaje ciepło i wilgoć. Należy zapewnić prawidłową wentylację w pomieszczeniu, w którym będzie ustawiona kuchnia.

- W przypadku długiej pracy kuchni należy zapewnić dodatkową wentylację poprzez otwarcie okna lub zwiększenie mocy wentylacji mechanicznej (jeżeli zainstalowano).

- W przypadku podłączenia innych urządzeń elektrycznych w pobliżu kuchni należy zwrócić uwagę, aby ich przewody zasilające nie dotykały gorących elementów kuchni (lub nie zostały przytrzaśnięte drzwiami kuchni).

- Podczas gotowania potraw na oleju lub innym tłuszczu nie wolno pozostawiać urządzenia bez nadzoru, ponieważ przegrzany olej może się zapalić.

- Na ruszcie nie wolno ustawiać zdeformowanych lub niestabilnych naczyń do gotowania, gdyż mogą się one przewrócić i zawartość naczynia wyleje się na palniki.

• Nie przenosić kuchni za uchwyt drzwi piekarnika.
• Poza akcesoriami należącymi do wyposażenia piekarnika, należy używać żaroodpornych naczyń przeznaczonych do użytku w piekarnikach gazowych (patrz wskazówki producenta naczynia).
• W pobliżu kuchni nie należy przechowywać środków czyszczących I materiałów łatwo palnych.
• Na otwartych drzwiach piekarnika nie należy stawiać:
• ciężkich naczyń,
• nie siadać oraz nie stawać.
• Ruszt grilla nagrzewa się w czasie pracy piekarnika. Do wyjmowania potraw oraz rusztu używać rękawic ochronnych.
• Nie przykrywać dna komory piekarnika folią, gdyż może dojść do kumulacji ciepła l uszkodzenia piekarnika / emaliowanych powierzchni.
• Nie otwierać drzwi piekarnika w czasie jego pracy / gdy jest jeszcze rozgrzany, aby ochronić pokrętła przed uszkodzeniem.
• Płomień palnika powinien być regularny i stabilny. Jeżeli płomień nie jest regularny, należy oczyścić palnik. W przypadku usterki wezwać autoryzowany serwis.
• Sprawdzić, czy pokrętła znajdują się w pozycji „OFF” (wyłączony), kiedy kuchenka nie jest użytkowana.
• Nie pozostawiać na wierzchu kuchni (na palnikach) folii aluminiowej i innych przedmiotów, jeżeli palniki są włączone.
• Wąż przyłączeniowy należy wymieniać po upływie określonego czasu, zgodnie ze wskazówkami jego producenta.

• Nie zezwalać dzieciom na zabawę w pobliżu włączonej kuchni (mogą poparzyć się dotykając kuchni lub naczyń)

• Nie zezwalać dzieciom na zabawę pokrętłami kuchni.

• Przed czyszczeniem należy odłączyć urządzenie od zasilania gazem i poczekać, aż kuchnia ostygnie.
• Ze względów bezpieczeństwa i higienicznych kuchenkę należy utrzymywać w czystości.
  • Kuchnię należy myć po każdym użyciu.
• Nie używać ciśnieniowych lub parowych urządzeń czyszczących do mycia kuchni.

Instalacja

• Podłączenie kuchenki do instalacji gazowej może wykonać wyłącznie instalator urządzeń gazowych z odpowiednimi uprawnieniami.
• Kuchenka jest ciężka. Zachować ostrożność podczas przenoszenia i przesuwania urządzenia.
• Przed rozpoczęciem korzystania z kuchni należy usunąć wszystkie elementy opakowania.
• Przed instalacją należy sprawdzić rodzaj i ciśnienie gazu w miejscu instalacji urządzenia oraz rodzaj gazu, do którego kuchnia jest przystosowana.
• Warunki dotyczące zmiany rodzaju używanego gazu znajdują się w instrukcji obsługi (patrz także tabliczka znamionowa urządzenia).
• Pomieszczenie, w którym ma być zainstalowana kuchnia powinno posiadać sprawną wentylację nawiewno – wywiewną. Niesprawna wentylacja może prowadzić do zakłócenia procesu spalania gazu i powstawiania zwiększonej zawartości tlenku węgla w pomieszczeniu kuchennym.
• Nie należy naprawiać / zmieniać parametrów urządzenia samodzielnie.

Producent wyklucza odpowiedzialność za szkody powstałe przez nieprawidłową instalację, obsługę, nieprzestrzeganie przepisów bezpieczeństwa oraz wskazówek zawartych w instrukcji.

Ochrona środowiska naturalnego

• Wszystkie materiały opakowania nadają się do powtórnego przetworzenia.
• Oddać je do punktu zbiórki surowców wtórnych.

Po zużyciu urządzenia należy je unieruchomić poprzez odcięcie przewodu zasilającego.

Symbol na produkcie lub na opakowaniu oznacza, że tego produktu nie wolno traktować tak, jak innych odpadów domowych. Należy oddać go do właściwego punktu skupu surowców wtórnych zajmującego się złomowanym sprzętem elektrycznym i elektronicznym. Właściwa utylizacja i złomowanie pomaga w eliminacji niekorzystnego wpływu złomowanych produktów na środowisko naturalne oraz zdrowie. Aby uzyskać szczegółowe dane dotyczące możliwości recyklingu niniejszego urządzenia, należy skontaktować się z lokalnym urzędem miasta, służbami oczyszczania miasta lub sklepem, w którym produkt został zakupiony.

Wskazówki dla użytkownika

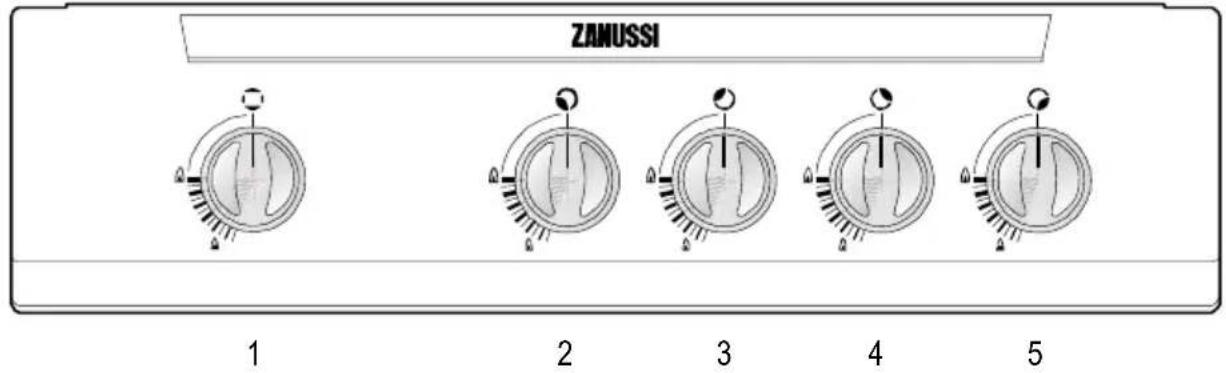

Panel sterujący

Model : ZCG 567 GW1

ZAMUSSI 1 2 3 4 5

1. Pokrętło palnika piekarnika

2. Pokrętło palnika przedniego lewego

3. Pokrętło palnika tylnego lewego

4. Pokrętło palnika tylnego prawego
5. Pokrętło palnika przedniego prawego

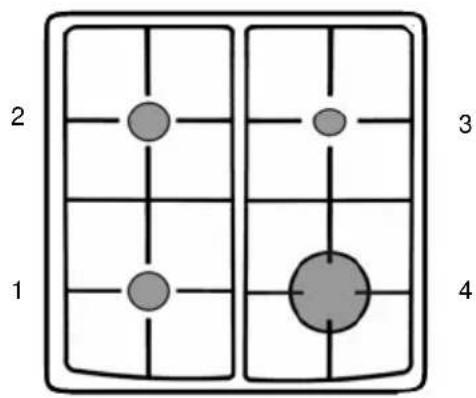

Plita

2 1 3 4

1. Średni palnik (do podgrzewania ze średnią prędkością)
2. Średni palnik (do podgrzewania ze średnią prędkością)
3. Mały (pomocniczy) palnik
4. Duży palnik (do podgrzewania z dużą prędkością)

Obsługa urządzenia

Przed pierwszym użyciem

djać

wszystkie elementy

opakowania (wewnątrz i z zewnątrz urządzenia), przed włączeniem piekarnika.

Przed pierwszym użyciem urządzenia należy rozgrzać piekarnik, bez wkładania żywności.

W tym czasie może wydobywać się nieprzyjemny zapach. Jest to zjawisko normalne.

1. Wyjąć wszystkie akcesoria z piekarnika. Zdjąć naklejki lub folie ochronne, jeżeli występują.
2. Zapalić palnik, a pokrętło piekarnika ustawić w położeniu maksymalny.
3. Otworzyć okno w kuchni.
4. Pozostawić włączony, pusty piekarnik na 45 minut.

Umyć akcesoria łagodnym detergentem. Oplukać i osuszyć.

Obsługa piekarnika

Kuchenka nagrzewa się w czasie pracy. Nie zezwalać dzieciom na przebywanie w pobliżu włączonej kuchenki, do czasu jej ostygnięcia.

Nie pozwalać na opadanie drzwi piekarnika – podczas otwierania należy je przytrzymać za uchwyt.

Zabezpieczenie

Palnik piekarnika jest wyposażony w zabezpieczenie, które odcina dopływ gazu, jeżeli płomień zgaśnie.

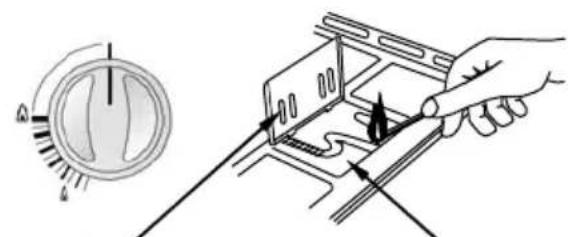

Zapalanie palnika piekarnika

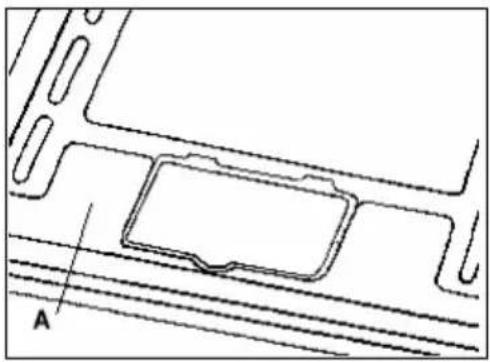

Otworzyć drzwi piekarnika, a następnie małą pokrywkę w dnie.

Przyłożyć płomień do palnika, wcisnąć pokrętło i przekręcić je do pozycji „8” albo „płomień duży”.

Przytrzymać wciśnięte pokrętło przez 10 sekund, po czym zwolnić nacisk. Płomień powinien palić się równomiernie i stabilnie. Jeżeli płomień nie zapali się za pierwszym razem, należy powtórzyć powyższe czynności po upływie ok. 1 minuty.

Wyłączanie palnika

Wyłączyć palnik ustawiając pokrętło w pozycji „I”

Sprawdzić, czy został zapalony
Otworzyć, aby zapalić

Poniżej przedstawione zostały miarodajne tabele odnoszące się do warunków pieczenia. Zawarte w nich dane można nieco zmodyfikować zgodnie z własnym doświadczeniem.

Ciasta	Poziomumieszczeniapotrawy	Nagrzewaniewstępne1)w minutach	Czas pieczenia w minutach
			Płomieńnominalny	Płomieńminimalny	Płomieńnominalny
Biszkopt w blasze 2	10 --- 10 20-25
Biszkopt wokrągłej formie	2 10 10	5-10 5-10
Babeczki 2 10 20-25				--	--
Bułka z makiem	2	10	40-45	--	--
Bezy 2 10 --- 40-45 ---

Obsługa płyty

Palniki nawierzchniowe

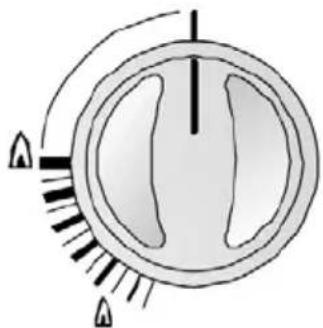

Symbole na pokrętle odpowiadają symbolom na panelu kontrolnym (patrz opis urządzenia).

wyłączony

maksymalny płomień

minimalny płomień

Poziomu maksymalnego należy używać do zagotowania, a minimalnego do podgotowywania potraw (utrzymywania w cieple).

Można wybierać położenia pośrednie między maksymalnym i minimalnym płomieniem, nigdy nie ustawiać pokrętła pomiędzy płomieniem maksymalnym, a pozycją: wyłączony.

• Wcisnąć pokrętło i obrócić je w lewą stronę, aż do oznaczenia „dużego płomienia” i zapalić płomień zapałką.
• Zwolnić pokrętło i sprawdzić, czy palnik zapalił się.
• Po zapaleniu wyregulować płomień.

Jeżeli płomień zgasł należy odczekać 1 minutę i spróbować ponownie.

Jeżeli nie można włączyć palnika pomimo kilkakrotnych prób należy sprawdzić, czy pierścień palnika i jego wierzch są prawidłowo ułożone (patrz rysunek).

Wyłączanie palników

Wyłączyć palnik ustawiając pokrętło w pozycji «|».

Na płycie nie stawiać materiałów, mogą ulec stopieniu.

Wybór właściwego palnika

Pod każdym z pokręteł znajduje się symbol odpowiadającemu mu palnika.

Zawsze należy stosować palnik o wielkości odpowiedniej do średnicy garnka używanego do gotowania. Aby nie dopuścić do wykipienia potrawy, zalecamy dobieranie odpowiednich naczyń (patrz rysunek).

Należy używać naczyń o płaskim dnie i cienkich ściankach. Nie używać naczyń o wklęsłych lub wypukłych dnach.

Ze względów ekonomicznych zalecamy nakrywanie naczyń podczas gotowania.

Kiedy potrawa zacznie się gotować, należy zmniejszyć płomień tak, aby tylko podtrzymywać gotowanie.

Pierścień i otwory palnika należy utrzymywać w czystości.

Na poszczególnych palnikach należy używać naczyń o właściwej średnicy:

Palnik Moc	Średnica (mm)
	(kW)		min.
Duży 2,	8	165 260
Średni	20	140	220
Pomocniczy	1,0	60	160

Akcesoria dostarczane wraz z urządzeniem

Kuchnia jest wyposażona w:

• ruszt (potrawy należy umieszczać w środkowej części rusztu)
• tace (na spływający z mięsa tłuszcz i soki); wsunąć w poziom 2; jeżeli nie jest używana należy ją wyjąć z piekarnika

Poza oryginalnym wyposażeniem kuchni zalecamy używanie żaroodpornych naczyń (zgodnie ze wskazówkami ich producenta).

Szuflada

Znajduje się w podstawie kuchni. Można w niej przechowywać różne materiały kuchenne (pamiętać, że w szufladzie będzie podwyższona temperatura podczas pracy kuchni).

prawidłowo

Uwaga: Nie używać do przechowywania łatwopalnych materiałów.

Wskazówki i porady

Piekarnik

• Piekarnik wyłączyć 5 minut przed planowanym zakończeniem pieczenia. W ten sposób oszczędza się energię elektryczną, wykorzystując zgromadzone ciepło.
• Na efekt końcowy mają wpływ użyte naczynia (grubość, materiał itp.).
• W przypadku potraw zwiększających swoją objętość w trakcie pieczenia należy użyć większego naczynia.
• Skórkę drobiu i kielbasek nakłuć przed pieczeniem.
• Pomiędzy naczynia i ruszt położyć kawałek folii aluminiowej; nie przykrywać całego rusztu.
• Używać żaroodpornych naczyń.
• Do potraw dodać niewielką ilość tłuszczu przed zakończeniem pieczenia.

⚠️ Nie przykrywać żadnego elementu piekarnika folią aluminiową. Akumulacja ciepła może wpłynąć ujemnie na efekt pieczenia oraz może dojść do uszkodzenia emalii piekarnika.

Konserwacja i czyszczenie

Przed przystąpieniem do czyszczenia należy sprawdzić, czy wszystkie pokrętła są ustawione w położeniu „wyłączony”, urządzenie jest ostudzone i odłączone do zasilania.

Do czyszczenia nie należy używać szorujących środków i materiałów.

Gotowanie na płycie

• Najlepsze jest używanie palników odpowiednich dla wymiarów garnka i przykrywanie ich podczas gotowania w celu zmniejszenia zużycia gazu.
• Ponieważ dystrybucja ciepła na dolnej powierzchni nie jest jednolita, naczynia przegrzewają się tylko po jednej stronie. W związku z tym zalecamy częstsze mieszanie potrawy.
• W garnkach o grubszych ściankach dystrybucja ciepła jest bardziej jednolita i zjawisko przegrzewania nie występuje.
• Odradzamy używanie małych naczyń. Szerokie i niezbyt wysokie garnki są lepsze, ponieważ szybciej przewodzą ciepło.
• Czas gotowania nie zmniejszy się poprzez używanie małego garnka na dużym palniku, lecz zwiększy to tylko zużycie gazu.

Palniki

– Palniki można myć w wodzie z dodatkiem środka czyszczącego.
- Po umyciu sprawdzić, czy otwory pierścienia palnika nie są zatkane.
- Do czyszczenia nigdy nie używać noża lub innych ostrych narzędzi.
– Po umyciu elementy należy wysuszyć i ponownie umieścić na swoim miejscu

Panel sterujący, pokrętła, emaliowany ruszt kuchni, przednia i boczne ścianki piekarnika

• Czyścić wilgotną gąbką z łagodnym detergentem; opłukać i osuszyć.
  – Nie używać metalowych narzędzi (noże), drucianych gąbek, rozpuszczalników, sody kaustycznej itp.

Piekarnik

- Elementy emaliowane: czyścić tak, jak pozostałe elementy emaliowane.

Drzwi piekarnika

- Drzwiczki piekarnika należy myć ciepłą wodą z dodatkiem detergentu. Nie wolno używać środków szorujących.

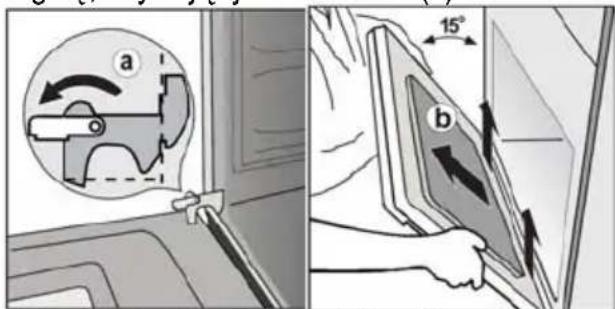

Zdejmowanie drzwiczek piekarnika

W celu łatwego oczyszczenia piekarnika można zdjąć jego drzwiczki.

Opuścić drzwiczki piekarnika do pozycji poziomej. Następnie przełożyć do przodu dźwigienki na obu zawiasach drzwiowych, aż do oporu (a).

Ponownie zamknąć drzwiczki do oporu i unieść w górę, aby zdjąć je z zawiasów (b).

Zakładanie drzwiczek piekarnika

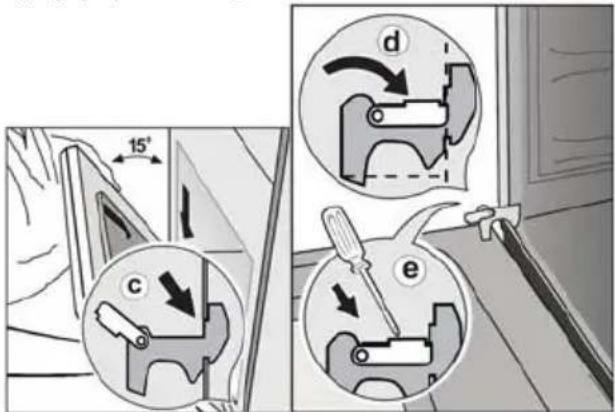

Podczas wstawiania drzwiczek należy wykonać czynności opisane w akapicie Zdejmowanie drzwiczek piekarnika, tylko w odwrotnej kolejności.

Ponownie osadzić zawiasy drzwiczek w otworach na zawiasy (c). Podczas osadzania zawiasów zwrócić uwagę, aby zostały ułożone właściwie i równomiernie.

Następnie powoli odchylić drzwiczki w dół.Dopilnować, aby w trakcie odchylania kant drzwiczek nie uderzył w dole o ramę (w takim wypadku ponownie podnieść drzwiczki w górę i na nowo ułożyć zawiasy).

Następnie ponownie przełożyć dźwigienki na zawiasach do tyłu – w stronę piekarnika (d). Aby drzwiczki zamknęły się prawidłowo, docisnąć dźwigienki (e) jakimś przedmiotem (np. śrubokrętem).

Sprawdzić (powoli) poprawną funkcję drzwiczek.

Uwaga: Nigdy nie „zatrzaskiwać“ dźwigienki zawiasów drzwiowych, gdyż działanie sprężyny może spowodować obrażenia.

15° c d e

Płyta podpalnikowa

• Do czyszczenia bieżącego używać wody z detergentem lub specjalnych środków do tego przeznaczonych. Dokładnie opłukać i wysuszyć.
• Wszelkie zanieczyszczenia i pozostałości po gotowaniu należy natychmiast namoczyć i usunąć, ponieważ emalia na podpalnikowej płycie kuchenki może się trwale przebarwić. Nie używać ostrych narzędzi lub ściernych środków czyszczących.
• Plamy z octu, kwasów owocowych należy natychmiast usuwać.

Akcesoria

- Wszystkie akcesoria piekarnika można myć w wodzie z detergentem. Dokładnie spłukać i osuszyć przed ponownym użyciem.

Co zrobić, gdy ...

W przypadku wystąpienia nieprawidłowości w funkcjonowaniu kuchenki należy przed zgłoszeniem awarii w autoryzowanym zakładzie serwisowym sprawdzić:

Usterka	Prawdopodobna przyczyna i rozwiązanie
Żaden z palników się nie zapala	- Sprawdzić, czy urządzenie jest podłączone do zasilania gazem.- Sprawdzić położenie przewodu gazowego.- Sprawdzić, czy zawór gazowy jest otwarty.
Palnik się nie zapala	- Sprawdzić, czy palnik znajduje się na swoim miejscu.- Sprawdzić, czy palnik jest mokry.
Rezultaty gotowania są niezadowalające	- Sprawdzić, czy prawidłowo ustawiono płomień palnika.- Sprawdzić czas przygotowywania potrawy.
Piekarnik dymi	- Zalecamy czyszczenie piekarnika po każdym użyciu. W innym przypadku krople tłuszczu i wszystkie inne pozostałości po wykipieniu będą się palić podczas następnego pieczenia (patrz rozdział o czyszczeniu piekarnika).

Jeżeli piekarnik nadal nie funkcjonuje prawidłowo, wtedy należy zwrócić się do najbliższego autoryzowanego zakładu serwisowego podając model i numer seryjny urządzenia.

Tabliczka znamionowa

Znajduje się w tylnej części urządzenia i zawiera dane dotyczące urządzenia.

Przed wezwaniem serwisu należy zanotować model, numer produktu i numer seryjny kuchni.

Wskazówki dla instalatora

Dane techniczne

wolnostojąca

Klasa 1

PŁYTA	RusztPalnik:prawy przedniprawy tylnylewy przednilewy tylny	EmaliowanyDużyPomocniczyŚredniŚredni	2,80 (2,60/2,50) kW1,00 (1,00/0,85) kW2,00 (2,00/1,90) kW2,00 (2,00/1,90) kW
PIEKARNIK	MocCzyszczenie	2,50 (2,80/2,50) kWręczne
AKCESORIA	RusztTaca do pieczenia (na spływający tłuszcz)
WYMIARY	WysokośćSzerokośćGłębokość	875 mm500 mm600 mm

Wskazówki bezpieczeństwa

Podłączenie i dopasowanie

kuchenki do odpowiedniego rodzaju gazu może wykonać wyłącznie instalator urządzeń gazowych z odpowiednimi uprawnieniami, zgodnie z obowiązującymi przepisami.

Instalator po przeprowadzeniu w/w czynności powinien zaznaczyć w tabeli DANYCH TECHNICZNYCH rodzaj gazu, do którego została dostosowana kuchnia.

Producent nie ponosi odpowiedzialności za szkody powstałe wskutek nieprzestrzegania obowiązujących norm i przepisów lub podłączenia kuchenki przez osobę nieuprawnioną.

Instalacja kuchenki

Ustawienie

Zdjąć elementy opakowania i ustawić kuchnię w suchy, dobrze wentylowanym pomieszczeniu, z dala od zasłon. W pobliżu kuchni nie przechowywać papieru, alkoholu, benzyny itp.

Kuchenkę należy ustawić na stabilnej podłodze.

Sąsiadujące szafki lub ściany nie mogą być wyższe od krawędzi kuchenki. Kuchenka powinna być ustawiona w kuchni.

Należy także zachować odstęp 2 cm od sąsiadujących mebli.

Wentylacja

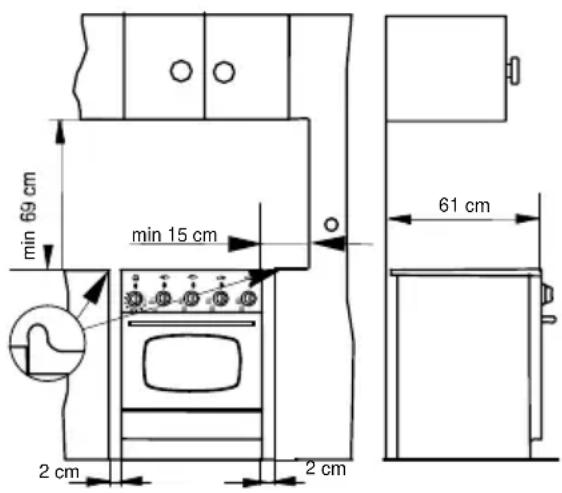

Przed przystąpieniem do instalowania kuchni w pomieszczeniu kuchennym należy upewnić się, czy spełnia ono wymagania stawiane mu przez przepisy Prawa Budowlanego (Dz.U. Nr 15, poz. 140 z 25.02.1999)

W świetle tych przepisów pomieszczenie kuchenne powinno:

• mieć szerokość min. 1,7 m dla mieszkania jednopokojowego lub 2,3 m dla mieszkania wielopokojowego;
• mieć minimalną wysokość 2,2 m;
• mieć odpowiednią kubaturę, która zapewni, że maksymalne obciążenie cieplne pochodzące od urządzeń gazowych zainstalowanych w tym pomieszczeniu nie przekroczy 930 W/m³ pomieszczenia kuchennego i 175 W/m³ dla pomieszczenia mieszkalnego;

- zapewnić wentylację nawiewno - wywiewną (co najmniej 1,5 krotną wymianę powietrza w ciągu godziny)

• zapewnić dopływ powietrza (jeżeli kuchnia nie posiada okna) poprzez otwory wykonane w ścianach zewnętrznych o powierzchni min. 0,016 m²
• zapewnić odprowadzanie spalin, np. poprzez sprawny kanał kominowy o min. boku 0,14 m.
• Równocześnie informujemy, że kuchnia jest przewidziana do instalowania obok mebli kuchennych, ale nie wyższych niż górna płaszczyzna rusztu kuchni.

min 69 cm min 15 cm 2 cm 2 cm 61 cm

Podłączenie do instalacji gazowej

Podłączenie musi być dokonane zgodnie z obowiązującymi normami i przepisami!

Podczas montażu kuchenkę poddano testom i dostosowano do zasilania gazem o parametrach zamieszczonych na naklejce znajdującej się na drzwiach piekarnika. Sprawdzić, czy charakterystyka gazu podana odpowiada parametrom gazu zasilającego.

Jeżeli nie, należy postępować zgodnie z zaleceniami podanymi w rozdziale „Użycie innych typów gazu”. W celu uzyskania maksymalnej wydajności i minimalnego zużycia gazu należy sprawdzić, czy ciśnienie gazu zasilającego odpowiada ciśnieniu podanemu na tabliczce znamionowej. Jeżeli ciśnienie gazu jest inne (lub zmienne) od podanego na tabliczce, należy zamontować regulator ciśnienia.

Podłączenie za pomocą sztywnej rury metalowej

lub giętkiej rury metalowej

Podłączenie kuchni do instalacji gazu ziemnego powinno być wykonane przy pomocy sztywnego podłączenia (dopuszcza się też inne podłączenia) np. przy użyciu rur stalowych instalacyjnych lub rur miedzianych. Kuchnia posiada króciec przyłączeniowy Rc1/2.

Podłączenie za pomocą węża elastycznego

• Podłączenie za pomocą węża elastycznego można wykonać tylko po sprawdzeniu, czy jest to zgodne z obowiązującymi przepisami.
• Przewód łączący nie może przecinać tylnej ściany kuchenki. Wąż elastyczny łączymy z króścem kuchni przy pomocy 0,5 m odcinka rury stalowej instalacyjnej (bez szwu).

B A C E C D

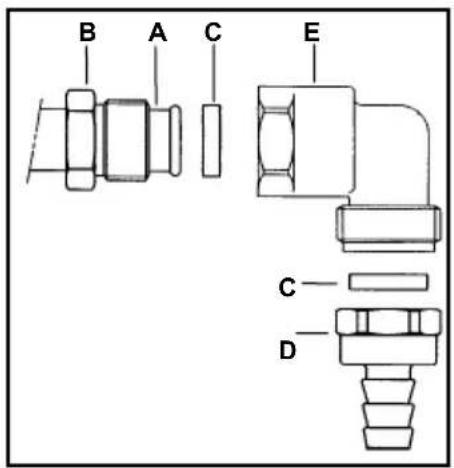

A – Rurka rozdzielająca
B – Nakrętka 1/2"
C - Uszczelka
D – Złączka węża
E - Kolanko

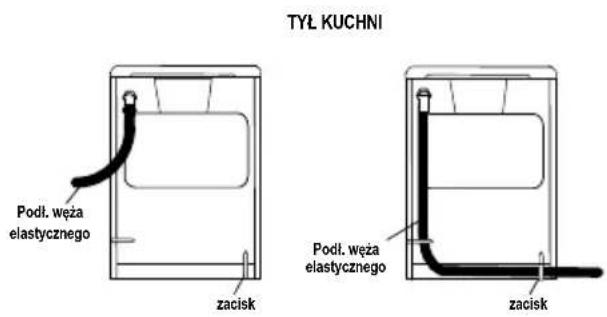

TYŁ KUCHNI Podl. węża elastycznego zacisk Podl. węża elastycznego zacisk

• Długość przewodu nie może przekraczać 1.5 metra bez jakichkolwiek zagięć lub skręceń.
• Przewód nie może przechodzić blisko ostrych krawędzi lub przedmiotów z ostrym zakończeniem.
• Przewód musi być dostępny, aby umożliwiać kontrolę pod względem przetarcia lub zużycia na całej swojej długości.
• Ustalając stan przewodu należy wziąć pod uwagę: zadraśnięcia na powierzchni przewodu, przecięcia, przypalenia na końcach i wzdłuż przewodu, stwardnienie przewodu;

przewód musi utrzymywać swoją naturalną elastyczność, obejmy mocujące nie mogą być zardzewiałe; czas używania przewodu nie może przekraczać okresu gwarancyjnego 5 lat.
- Jeżeli zajdzie jedna lub więcej z wymienionych okoliczności, nie wolno naprawiać przewodu, lecz niezwłocznie wymienić go.

UWAGA!

Po zamocowaniu należy sprawdzić szczelność wszystkich połączeń za pomocą wody z mydłem - a nie za pomocą płomienia.

Przestawienie na inny rodzaj gazu

Adaptację na inny rodzaj gazu może wykonać jedynie autoryzowany serwis.

Dopasowanie do innego rodzaju gazu niż ten, na który została fabrycznie ustawiona kuchenka, odbywa się poprzez wymianę dysz gazowych, regulację powietrza pierwotnego, a w przypadku przejścia na gaz płynny dostarczany z butli gazowej zmianę sposobu podłączenia zasilania kuchni.

Kolanko musi być uszczelnione za pomocą pakuł lub taśmy teflonowej. Po połączeniu należy sprawdzić szczelność wodą z mydłem.

WYMIANA DYSZ / DOPASOWANIE DYSZ

Przy adaptacji urządzenia do zasilania innym rodzajem gazu należy:

• wymienić dysze palników nawierzchniowych i piekarnika
• wyregulować płomień palnika piekarnika
• wyregulować płomień oszczędnościowy
• sprawdzić podłączenie gazowe

Tabela dysz
kategoria II 2ELs3B/P

Palnik	Moc (kW)	Moc minimalny (kW)	Rodzaj gazu	Ciśnienie (mbar)	Średnica dyszy (mm)	Średnica by-passa (mm)	Zużycie
							g/h
Duży	2,80	0,72	G2.350	13	1,80	0,38	-
	2,60	0,72	G 20	20	1,13		-
	2,50	0,72	G 30	37	0,75		181,78
Średni	2,00	0,45	G2.350	13	1,50	0,30	-
	2,00	0,43	G 20	20	0,96		-
	1,90	0,43	G 30	37	0,65		138,16
Pomocniczy	1,00	0,35	G2.350	13	1,05	0,25	-
	1,00	0,35	G 20	20	0,70		-
	0,85	0,35	G 30	37	0,43		61,81
Piekarnik	2,50	1,00	G2.350	13	1,60	0,45	-
	2,60	1,00	G 20	20	1,15		-
	2,50	1,00	G 30	37	0,75		181,78

Nakleić na urządzenie naklejkę

(dostarczoną z urządzeniem) z właściwym rodzajem gazu.

Wymiana dysz palników

1. Zdjąć ruszt.
2. Zdjąć nakrywki palników.
3. Odkręcić dysze za pomocą klucza nasadowego 7 i zastąpić je używając pasujących do gazu zasilającego i palników (patrz tabela dysz).
4. Założyć palniki i ruszt płyty.

Palniki nie wymagają regulacji powietrza pierwotnego.

Wymiana dyszy palnika

piekarnika

• Sprawdzić średnicę dyszy wg tabeli nr 1;
  • Zdjąć panel (A) w podstawie piekarnika;
  • Odkręcić śrubę "B" palnika;
  • Wyjąć palnik (wciskając do tyłu).
• Wymienić dyszę "C" za pomocą klucza nasadowego nr 10;

Złożyć wszystkie elementy wykonując powyższe czynności w odwrotnej kolejności.

Regulacja płomienia

Palnik piekarnika

Po wymianie dysz należy sprawdzić poziom płomienia. Regularny płomień na najniższym poziomie powinien mieć ok. 4 mm (obracając pokrętło z maksymalnego do minimalnego położenia, palnik nie powinien zgasnąć).

• Po wymianie dyszy należy ponownie zamocować palnik za pomocą wkrętu mocującego przykręcając go na środku.
• Poluzować wkręt mocujący (M) regulatora dopływu powietrza (A), poruszać regulatorem do góry i w dół aż do uzyskania prawidłowej wielkości płomienia.

– Dokręcić mocno wkręt mocujący (M).

Tabela nr 2

Rodzaj gazu	Regulacja płomienia (mm)
	Piekarnik
G20	2,5
GZ350	2,5
G30	2,5

Regulacja powietrza M A

Regulacja płomienia oszczędnościowego

Palniki nawierzchniowe

Aby ustawić minimalny poziom dopływu gazu:

• Zapalić palnik.
• Przekręcić pokrętło w lewo na oznaczenie małego płomienia.
• Zdjąć pokrętło z trzpienia kurka.
• Przy pomocy wąskiego wkrętaka obracać (wkręcać lub wykręcać) śrubę regulacyjną usytuowaną w korpusie kurka aż do uzyskania regularnego, małego płomienia.

Założyć pokrętło.

Obrócić pokrętło kilkakrotnie z położenia maksymalnego do minimalnego, aby sprawdzić, czy płomień jest stabilny.

Palnik piekarnika

• Zapalić palnik przy ustawieniu na pozycji „290” albo maksymalny płomień i pozostawić zamknięty piekarnik na ok. 10 min.
• Powoli obrócić pokrętło do pozycji „160” albo minimalny płomień.
• Wyciągnąć pokrętło.

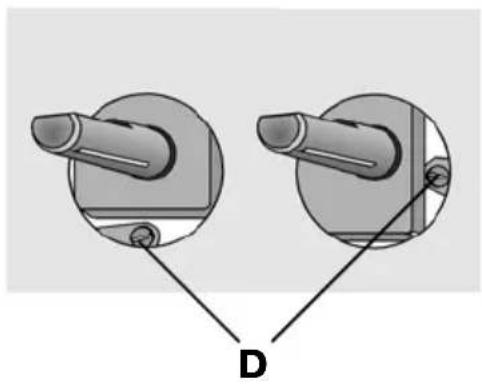

• Przy pomocy wąskiego wkrętaka obracać (wkręcać lub wykręcać) śrubę regulacyjną usytuowaną w korpusie kurka aż do uzyskania regularnego, małego płomienia.

Płomień nie może zgasnąć podczas zamykania drzwi piekarnika.

Producent wyklucza swoją

odpowiedzialność za szkody i ich konsekwencje, powstałe w wyniku nieprawidłowej instalacji lub obsługi.

1. Electrolux Poland Sp. z o.o. gwarantuje, że zakupione urządzenie jest wolne od wad fizycznych zobowiązic się jednocześnie - w razie ujawnienia takich wad w okresie gwarancyjnym i w zakresie określonym niniejszym dokumentem - do ich usunieśia w sposób uzależniony od właściwości wady.
2. Ujawniona wada zostanie usunieta na koszt gwaranta w cigu 14 dni od daty zgoszenia uszkodzenia do autoryzowanego punktu serwisowego Electrolux Poland.
3. W wyjtkowych przypadkach konieczności sprowadzenia części zamiennych od producenta termin naprawy może zostaaę wydużony do 30 dni.
4. Okres gwarancji dla użytkownika wynosi 24 miesice od daty zakupu.
5. Sprzęt przeznaczony jest do używania wycznie w warunkach indywidualnego gospodarstwa domowego.

6. Gwarancja nie obejmuje:

7. uszkodzeń powstaych na skutek używania urządzenia niezgodnie z instrukcj obsugi,

8. uszkodzeń mechanicznych, chemicznych lub termicznych,
9. uszkodzeń spowodowanych dziaaniem siy zewnętrznej np. przepięcia w sieci elektrycznej, wyadowania atmosferycznego,
10. napraw i modyfikacji dokonanych przez firmy lub osoby nie majce autoryzacji Electrolux Poland,

11. części z natury atwo zużywalnych takich jak: żarówki, bezpieczniki, filtry, pokrêta.

12. Klientowi przysuguje wymiana sprzętu na nowy jeżeli po wykonaniu w okresie gwarancji czterech napraw nadal występuj w nim wady. Przez naprawę rozumie się wykonanie czynności o charakterze specjalistycznym waściwym dla usunięcia wady. Pojęcie naprawy nie obejmuje: instalacji, instruktażu, konserwacji sprzętu, poprawy poczeń mechanicznych lub elektrycznych.

13. Wymiany sprzętu dokonuje autoryzowany punkt serwisowy Electrolux Poland lub jeśli jest to niemożliwe placówka sprzedaży detalicznej, w której sprzęt zosta zakupiony. Sprzęt zwracany po wymianie musi być kompletny, bez uszkodzeń mechanicznych. Niespenienie tych warunków może spowodowae nie uznanie gwarancji.
14. Montaż sprzętu wymagającego specjalistycznego podczenia do sieci gazowej lub elektrycznej może byae wykonany wycznie przez osoby posiadajce odpowiednie uprawnienia pod rygorem utraty gwarancji.
15. Electrolux Poland nie ponosi żadnej odpowiedzialności za uszkodzenia powstae na skutek niewaściwego zainstalowania sprzętu lub napraw wykonanych przez osoby nieupowañione.
16. Koszty nieuzasadnionego wezwania serwisu pokrywa klient.

17. Powyższa gwarancja nie wycza, nie ogranicza ani nie zawiesza uprawnień kupujcego wynikających z tytułu niezgodności towaru z umow.

18. Niniejsza gwarancja obowizuje na terytorium Polski.

19. Warunkiem dokonania naprawy lub wymiany urządzenia w ramach gwarancji jest przedstawienie dowodu zakupu z wpisan dat sprzedaży, potwierdzon pieczeci i podpisem sprzedawcy.

Uwaga: uszkodzenie lub usunięcie tabliczki znamionowej z urządzenia może spowodowae nie uznanie gwarancji.

Electrolux Poland Sp. z o.o. ul. Kolejowa 5/7 01-217 Warszawa tel. [phone] e-mail: [e-mail] www.electrolux.pl

Gwarancja europejska

Niniejsze urządzenie jest objęte gwarancją firmy Electrolux w każdym z niżej wymienionych krajów przez okres podany w gwarancji urządzenia lub określony ustawowo. W przypadku przeprowadzki właściciela urządzenia z jednego z poniższych krajów do innego, gwarancja zachowuje swoją ważność z następującymi zastrzeżeniami:-

Gwarancja na urządzenie obowiązuje od dnia zakupu. Datę zakupu należy potwierdzić przez okazanie dokumentu zakupu wydanego przez sprzedawcę urządzenia.
- Okres gwarancji na urządzenie oraz zakres gwarancji (wykonawstwo oraz części) są takie same, jak okres i zakres obowiązujące dla danego modelu lub serii urządzenia w nowym kraju zamieszkania.
- Gwarancja na urządzenie jest wydawana osobiście na pierwszego kupującego i nie można jej przekazać na innego użytkownika.
- Urządzenie zostało zainstalowane i jest eksploatowane wyłącznie do celów domowych zgodnie z instrukcjami firmy Electrolux. Użytkowanie do celów zawodowych jest wykluczone.
- Urządzenie zostało zainstalowane zgodnie ze wszystkimi obowiązującymi przepisami nowego kraju zamieszkania.

Postanowienia niniejszej Gwarancji Europejskiej w żaden sposób nie ograniczają nabytych praw ustawowych.

www.electrolux.com

Albania [phone] Rr. Pjeter Bogdani Nr. 7 Tirane
Belgique/België/Belgien	[phone]	Bergensesteenweg 719, 1502 Lembeek
Česká republika	[phone]	Budějovická 3, Praha 4, 140 21
Danmark [phone] Sjællandsgade 2, 7000 Fredericia
Deutschland	[phone]	Muggenhofer Str. 135, 90429 Nürnberg
Eesti [phone] Mustamäe tee 24, 10621 Tallinn
España [phone]		Carretera M-300, Km. 29,900 Alcalá de Henares Madrid
France www.electrolux.fr
Great Britain	[phone]	Addington Way, Luton, Bedfordshire LU4 9QQ
Hellas	[phone]	4, Limnou Str., 54627 Thessaloniki
Hrvatska	[phone]	Slavonska avenija 3, 10000 Zagreb
Ireland	[phone]	Long Mile Road Dublin 12
Italia	[phone]	C.so Lino Zanussi, 26 - 33080 Porcia (PN)
Latvija	[phone]	Kr. Barona iela 130/2, LV-1012, Riga
Lietuva	[phone]	Verkių 29, LT-09108 Vilnius
Luxembourg	[phone]	Rue de Bitbourg, 7, L-1273 Hamm
Magyarország	[phone]	H-1142 Budapest XIV, Erzsébet királyné útja 87
Nederland	[phone]	Vennootsweg 1, 2404 CG – Alphen aan den Rijn
Norge	[phone]	Risløkkvn. 2 , 0508 Oslo
Österreich	[phone]	Herziggasse 9, 1230 Wien
Polska	[phone]	ul. Kolejowa 5/7, Warsaw
Portugal	[phone]	Quinta da Fonte - Edificio Gonçalves Zarco - Q 35 2774-518 Paço de Arcos
Romania	[phone]	Str. Garii Progresului 2, S4, 040671 RO
Schweiz/Suisse/ Svizzera	[phone]	Industriestrasse 10, CH-5506 Mägenwil
Slovenija	[phone]	Tržaška 132, 1000 Ljubljana
Slovensko	[phone]	Electrolux Slovakia s.r.o., Electrolux Domáce spotrebiče SK, Seberíniho 1, 821 03 Bratislava
Suomi	[phone]	Konepajanranta 4, 28100 Pori
Sverige [phone]		Electrolux Service, S:t Göransgatan 143, S-105 45 Stockholm
Türkiye	[phone]	Tarłabași caddesi no : 35 Taksim İstanbul
Россия [phone]		129090 Москва, Олимпийский проспект, 16, БЦ "Олимпик"

ZANUSSI

www.electrolux.com
