Typ produktu	Bagażnik rowerowy na hak
Marka	Hamron
Model	609-208
Waga	18.5 kg
Maksymalne obciążenie	60 kg
Liczba rowerów	Do 4
Typ montażu	Hak holowniczy (kula)
Funkcja pochylania	Tak, dla dostępu do bagażnika
Maksymalna prędkość	120 km/h (75 mph)
Pasy na koła	W zestawie (8 sztuk)
Zaciski ramy	W zestawie (4 sztuki)
Mechanizm blokady	Tak, blokada haka
Odpowiedni hak holowniczy	Min. 60 kg (ST 52-3 lub GGG 52)
Materiał	Stal / Aluminium
Konserwacja	Czyścić wilgotną szmatką lub alkoholem przemysłowym; smarować śruby olejem antykorozyjnym
Uchwyt na tablicę rejestracyjną	Wymagane (nie jest dołączone)
Producent	Jula AB, Box 363, 532 24 SKARA, Szwecja

Często zadawane pytania - 609-208 Hamron

Ile rowerów może przewozić Hamron 609-208?

Bagażnik może przewozić do 4 rowerów przy maksymalnym obciążeniu 60 kg.

Jaka jest maksymalna prędkość podczas używania tego bagażnika?

Nie przekraczać 120 km/h (75 mph). W złych warunkach drogowych lub podczas skręcania zmniejszyć prędkość do poniżej 40 km/h.

Jak pochylić bagażnik, aby otworzyć bagażnik?

Trzymaj bagażnik jedną ręką i pociągnij uchwyt pochylania drugą. Pochyl go w dół, aż spocznie na ziemi, aby uzyskać dostęp do bagażnika. Pamiętaj, aby podnieść go z powrotem przed jazdą.

Jaki typ haka holowniczego jest wymagany?

Pojazd musi mieć homologowany hak holowniczy o maksymalnym udźwigu co najmniej 60 kg, zazwyczaj typu ST 52-3 lub GGG 52.

Jak zamontować bagażnik na haku?

Utrzymuj hak w czystości i postępuj zgodnie z instrukcją montażu. Po zamontowaniu bagażnik można zablokować dla bezpieczeństwa.

Jak konserwować bagażnik rowerowy?

Po użyciu przetrzeć wilgotną szmatką lub alkoholem przemysłowym. Nałożyć olej smarujący lub olej antykorozyjny na śruby i przechowywać w suchym miejscu. Przed myciem pojazdu zdjąć bagażnik.

Czy na bagażniku wymagana jest tablica rejestracyjna?

Tak, jeśli tablica rejestracyjna pojazdu jest zasłonięta, bagażnik musi być wyposażony w uchwyt na tablicę rejestracyjną i tablicę.

Czy mogę używać bagażnika z rowerami elektrycznymi?

Może przewozić rowery elektryczne pod warunkiem, że waga każdego roweru nie przekracza ograniczenia 60 kg, a rama mieści się w zaciskach.

Co sprawdzić przed jazdą?

Upewnij się, że wszystkie mocowania (śruby, pasy, nakrętki) są dokręcone. Sprawdź je po pierwszym krótkim przejeździe, a następnie regularnie. Sprawdź, czy bagażnik jest zablokowany na haku.

Jak przymocować rowery do bagażnika?

Umieść rowery w uchwytach na koła, dokręć zaciski ramy wokół górnej rury i zabezpiecz koła za pomocą pasów. Montuj rowery w przeciwnych kierunkach, aby zrównoważyć wagę.

INSTRUKCJA OBSŁUGI 609-208 Hamron

PL Instrukcja obsługi bagażnika rowerowego

Nie wyrzucaj zużytego produktu wraz z odpadami komunalnymi! Produkt zawiera elektryczne komponenty mogące być zagrożeniem dla środowiska. Produkt należy oddać do odpowiedniego punktu składowania lub przynieść go do jednego ze sklepów gdzie przy zakupie nowego sprzętu bezpłatnie przyjmiemy stary tego samego rodzaju i w tej samej ilości.

PL - Instrukcja obsługi (Tłumaczenie oryginalnej instrukcji)

Z zastrzeżeniem prawa do zmian. W razie ewentualnych problemów skontaktuj się telefonicznie

z naszym działem obsługi klienta pod numerem: 22 338 88 88.

www.jula.pl

Rozmieszczenie części 28

Montaż platformy na haku samochodowym 33

Montaż rowerów na platformie 35

Mocowanie rowerów do platformy za pomocą paska 36

Otwieranie bagażnika samochodu 36

ENGLISH 37

Przed użyciem uważnie przeczytaj niniejszą instrukcję obsługi!

Zachowaj ją w celu wykorzystania w przyszłości.

Należy ściśle stosować się do poniższych zaleceń dotyczących bezpieczeństwa podczas montażu i korzystania z tego uchwytu rowerowego:

Uwaga: należy uważnie przeczytać wszystkie zamieszczone instrukcje przed rozpoczęciem montażu uchwytu rowerowego i stosować się do zaleceń dotyczących bezpieczeństwa.

• Ostrzeżenie: należy sprawdzić dopuszczalne obciążenie osiowe pojazdu. Nie może ono zostać przekroczone po załadowaniu rowerów. Tara uchwytu rowerowego wynosi 18,5 kg.
• Ostrzeżenie: należy sprawdzić maksymalne obciążenie łożyska tolerowane przez zaczep holowniczy.
  – Maksymalne obciążenie łożyska >60 kg: w takim przypadku można transportować 4 rowery o masie do 60 kg.
  – Uwaga: pojazd musi być wyposażony w hak holowniczy dozwolonego typu o maksymalnym obciążeniu łożyska o wartości co najmniej 60 kg (tj. typu ST 52-3 lub GGG 52).
  – Uwaga: po zamontowaniu, na uchwycie rowerowym musi być zamontowana tablica rejestracyjna (tablica rejestracyjna pojazdu pozostanie ukryta).

- Bezpieczeństwo techniczne podczas jazdy

– Prędkość jazdy: nie należy przekraczać prędkości określonych w kodeksie ruchu drogowego. Niezależnie od tego, nigdy nie należy przekraczać prędkości 120 km/h podczas transportu rowerów za pomocą uchwytu.

- Mechanizm otwierania: Ostrzeżenie: za każdym razem należy się upewnić, że mechanizm otwierania jest zamknięty i zabezpieczony.

- Bezpieczeństwo techniczne podczas jazdy, hamowania, przyśpieszania i na zakrętach:

– Nie należy gwałtownie hamować ani przyśpieszać.
– Nie należy gwałtownie skręcać. Nie należy przekraczać prędkości 40 km/h.
– Jeśli sytuacja na drodze jest niekorzystna, nie należy przekraczać prędkości 40 km/h.
– Inspekcja uchwytu rowerowego: po pierwszym zamontowaniu uchwytu rowerowego należy sprawdzić wszystkie mechanizmy mocowania (śruby, rzepy, nakrętki) po przejechaniu krótkiego dystansu.
– Następnie należy regularnie sprawdzać te mechanizmy (tym częściej, im gorszy jest stan dróg).

- Ostrzeżenie: gdy uchwyt rowerowy jest montowany na haku holowniczym, należy wyłączyć silnik, przekręcić kluczyk w stacyjce do pozycji wył. i zaciągnąć hamulec ręczny.

- Cofanie i parkowanie: gdy uchwyt rowerowy jest zamontowany, całkowita szerokość pojazdu jest zwiększona. Same rowery mogą zwiększyć szerokość i całkowitą wysokość pojazdu. Należy zachować ostrożność podczas cofania.

- Aby zapewnić trwałość produktów, należy przetrzeć je mokrym ręcznikiem lub alkoholem przemysłowym po użyciu. Śruby należy nasmarować olejem smarującym lub chroniącym przed rdzą i przechowywać w suchym miejscu. Należy zdemontować uchwyt na czas mycia pojazdu. Należy unikać rozpuszczalników o działaniu korodującym, w tym czyszczących.

- Zastrzegamy prawo do poprawy wyglądu i projektu produktu bez powiadamiania. W przypadku rozbieżności, należy stosować się do rzeczywistego produktu.

OPIS

Część Liczba Artykuł Część Liczba Artykuł
11112
28122
38134
42142
58152
610162
74172
81182
92191
10	2

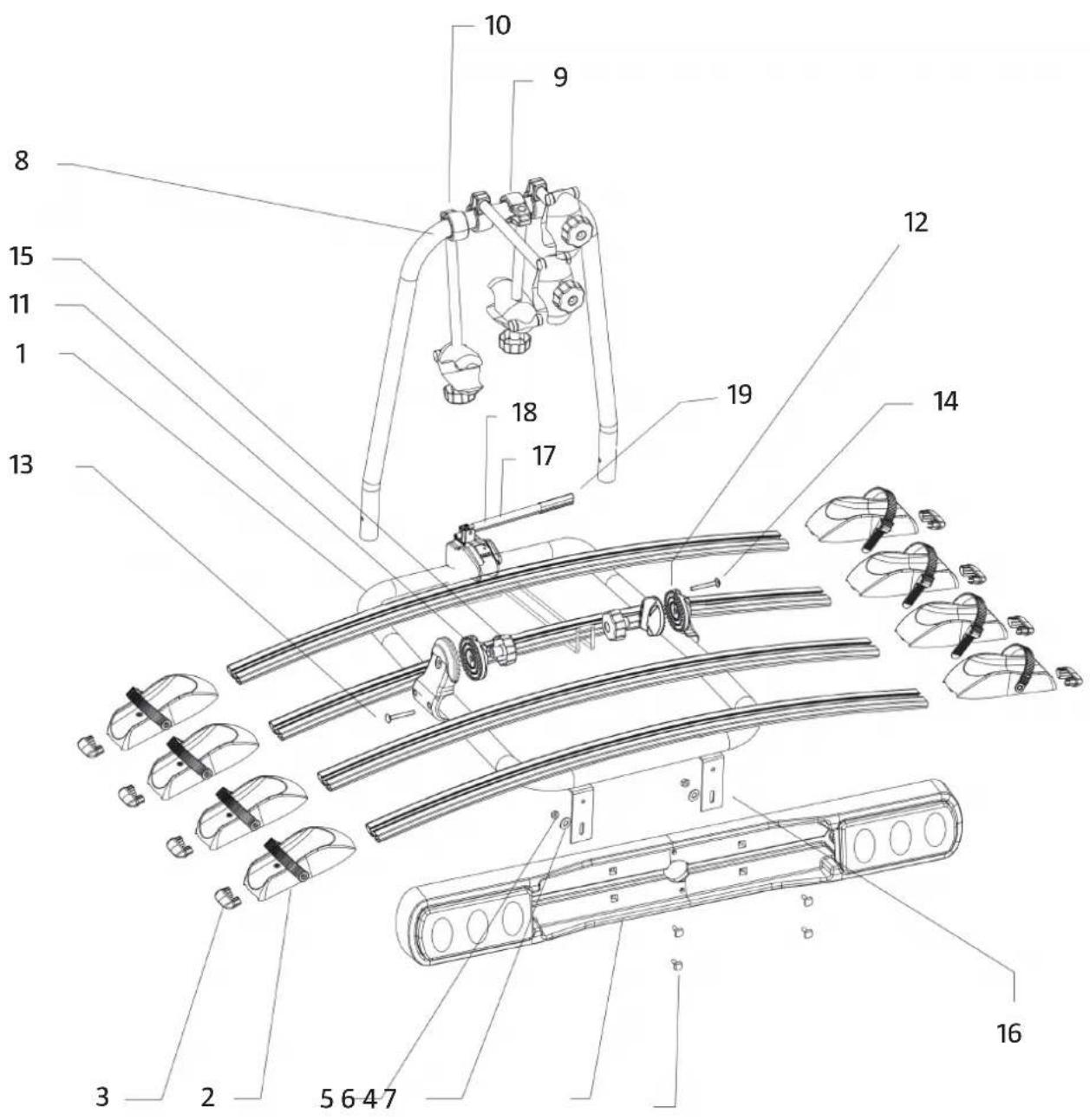

ROZMIESZCZENIE CZĘŚCI

Odległość można dopasować do rozstawu kół

Część
Liczba	18122	2

Część
Liczba	8

Część			[gz6G]
Liczba	2 4 4 4

Część
Liczba	1 2 2 2	2 2 4 4 42

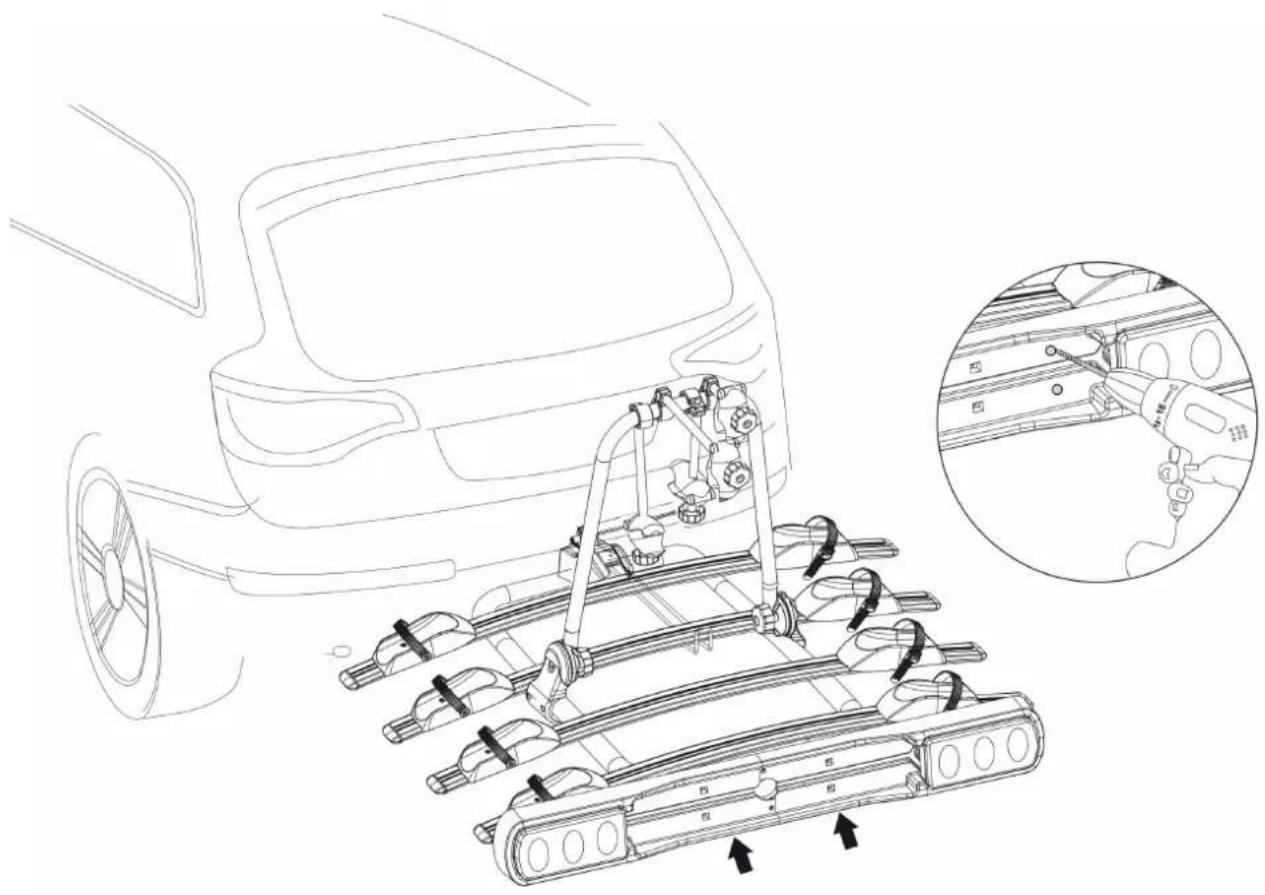

MONTAŻ PLATFORMY NA HAKU SAMOCHODOWYM

Utrzymuj hak samochodowy w czystości.

Po zamontowaniu platformę do przewozu rowerów można zablokować

MONTAŻ ROWERÓW NA PLATFORMIE

Umieść rowery na platformie, wykorzystując miejsca na opony. Na ramy rowerów założ uchwyty (rys. E). Rowery ustawiaj przemiennie,

raz w jedną, raz w drugą stronę.

Koła przymocuj za pomocą pasków (rys. D).

MOCOWANIE ROWERÓW DO PLATFORMY ZA POMOCĄ PASKA

Jedną ręką odchyl platformę, a drugą pociągnij za uchwyt. Odchylaj platformę do momentu, aż znajdzie się ona blisko podłoża lub oprze się o nie. Można teraz otworzyć bagażnik. Pamiętaj, aby przed rozpoczęciem jazdy z powrotem ustawić platformę we właściwym położeniu.
