Produkttyp	Dragkrokmonterat cykelställ
Märke	Hamron
Modell	609-208
Vikt	18,5 kg
Maximal belastning	60 kg
Antal cyklar	Upp till 4
Monteringstyp	Dragkrok (kula)
Tiltfunktion	Ja, för bagagerumsåtkomst
Maxhastighet	120 km/h (75 mph)
Hjulremmar	Ingår (8 st)
Ramklämmor	Ingår (4 st)
Låsmekanism	Ja, dragkrokslås
Kompatibel dragkroksklassning	Min. 60 kg (ST 52-3 eller GGG 52)
Material	Stål / Aluminium
Underhåll	Rengör med våt trasa eller teknisk sprit; smörj skruvar med rostskyddsolja
Skylthållare	Krävs (ingår inte)
Tillverkare	Jula AB, Box 363, 532 24 SKARA, Sverige

Vanliga frågor - 609-208 Hamron

Hur många cyklar kan Hamron 609-208 bära?

Stället kan bära upp till 4 cyklar med en maximal totalvikt på 60 kg.

Vilken är maxhastigheten när du använder detta cykelställ?

Överskrid inte 120 km/h (75 mph). Vid dåliga vägförhållanden eller vid svängning, sänk hastigheten till under 40 km/h.

Hur lutar jag stället för att öppna bagageutrymmet?

Håll stället med ena handen och dra i luthandtaget med den andra. Luta det nedåt tills det vilar på marken för att komma åt bagageutrymmet. Kom ihåg att luta tillbaka det innan du kör.

Vilken typ av dragkrok krävs?

Fordonet måste ha en typgodkänd dragkrok med en maximal bärförmåga på minst 60 kg, vanligtvis av typ ST 52-3 eller GGG 52.

Hur monterar jag stället på dragkroken?

Håll dragkroken ren och följ monteringsanvisningarna i manualen. Stället kan låsas efter montering för säkerhet.

Hur ska jag underhålla cykelstället?

Efter användning, torka av med en våt trasa eller teknisk sprit. Applicera smörjolja eller rostskyddsolja på skruvar och förvara på torr plats. Ta bort stället innan du tvättar fordonet.

Krävs en skylt på stället?

Ja, om fordonets registreringsskylt är gömd måste stället vara utrustat med en skylthållare och skylt.

Kan jag använda stället med elcyklar?

Det kan bära elcyklar så länge varje cykels vikt inte överstiger 60 kg totalgräns och ramen passar i klämmorna.

Vad ska jag kontrollera innan jag kör?

Se till att alla infästningar (skruvar, remmar, muttrar) är åtdragna. Kontrollera dem efter den första korta körningen och därefter regelbundet. Kontrollera att stället är låst på dragkroken.

Hur fäster jag cyklar på stället?

Placera cyklar i hjulhållarna, dra åt ramklämmorna runt toppröret och säkra hjulen med remmar. Montera cyklar i växlande riktning för att balansera vikten.

BRUKSANVISNING 609-208 Hamron

SE Bruksanvisning för cykelhållare

Får ej slängas bland hushållssopor! Denna produkt innehåller elektriska eller elektroniska komponenter som skall återvinnas. Lämna produkten för återvinning på anvisad plats, till exempel kommunens återvinningsstation.

Verne om miljøet!

Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon [phone].

www.jula.se

Montering av cyklar på plattformen 13

Spänn fast cyklarna vid plattformen med en rem 14

Öppning av bagagelucka 14

NORSK 15

SIKKERHETSANVISNINGER 15

BESKRIVELSE....16

Läs bruksanvisningen noggrant innan användning!

Spara den för framtida behov.

• WARNING! Kontrollera att fordonets tillåtna axelbelastning inte överskrids med cyklar lastade på hållaren. Cykelhållarens egenvikt är 18,5 kg.
• WARNING! Kontrollera att tillåten belastning på dragkroken inte överskrids.

– Dragkroken måste minst vara av typ ST 52-3 eller GGG 52, med tillåten belastning minst 60 kg. Högst 4 st. cyklar kan lastas på hållaren.
– OBS! Den monterade cykelhållaren döljer fordonets registreringsskylt, varför en separat registreringsskylt måste monteras på cykelhållaren.

- Trafiksäkerhet

– Kör aldrig fortare än lagstadgad hastighet. Största tillåten hastighet med cyklar lastade på cykelhållaren är 120 km/h.

• WARNING! Kontrollera alltid att öppningsmekanismen är stängd och säkrad före färd.
• Undvik att bromsa och accelerera häftigt.

– Undvik skarpa svängar. Sväng inte med högre hastighet än 40 km/h.
– Kör inte fortare än 40 km/h vid svåra trafikförhållanden.
– När cykelhållaren monterats, kör en kort sträcka och kontrollera sedan alla skruvförband och andra förband. Efterdra eller justera vid behov. Därefter ska alla förband kontrolleras regelbundet. Kontrollera ofta under krävande förhållanden.

• WARNING! Innan cykelhållaren monteras, stäng av fordonets tändning, ta ur tändningsnyckeln och ansätt parkeringsbromsen.
• Cykelhållaren ökar fordonets totala bredd och längd, i synnerhet när cyklar är lastade på den. Var försiktig när du backar.
• Rengör produkten med en fuktig trasa eller med alkohol efter varje användning. Smörj alla skruvförband med lämplig olja och förvara cykelhållaren torrt. Demontera cykelhållaren innan fordonet tvättas. Använd inte lösningsmedel eller frätande medel.
• Produktens utseende kan komma att ändras utan föregående meddelande.

BESKRIVNING

Del Antal Artikel		Del Antal Artikel
11112
28122
38134
42142
58152
610162		[554S]
74172
81182					[63xK]
92191
10	2

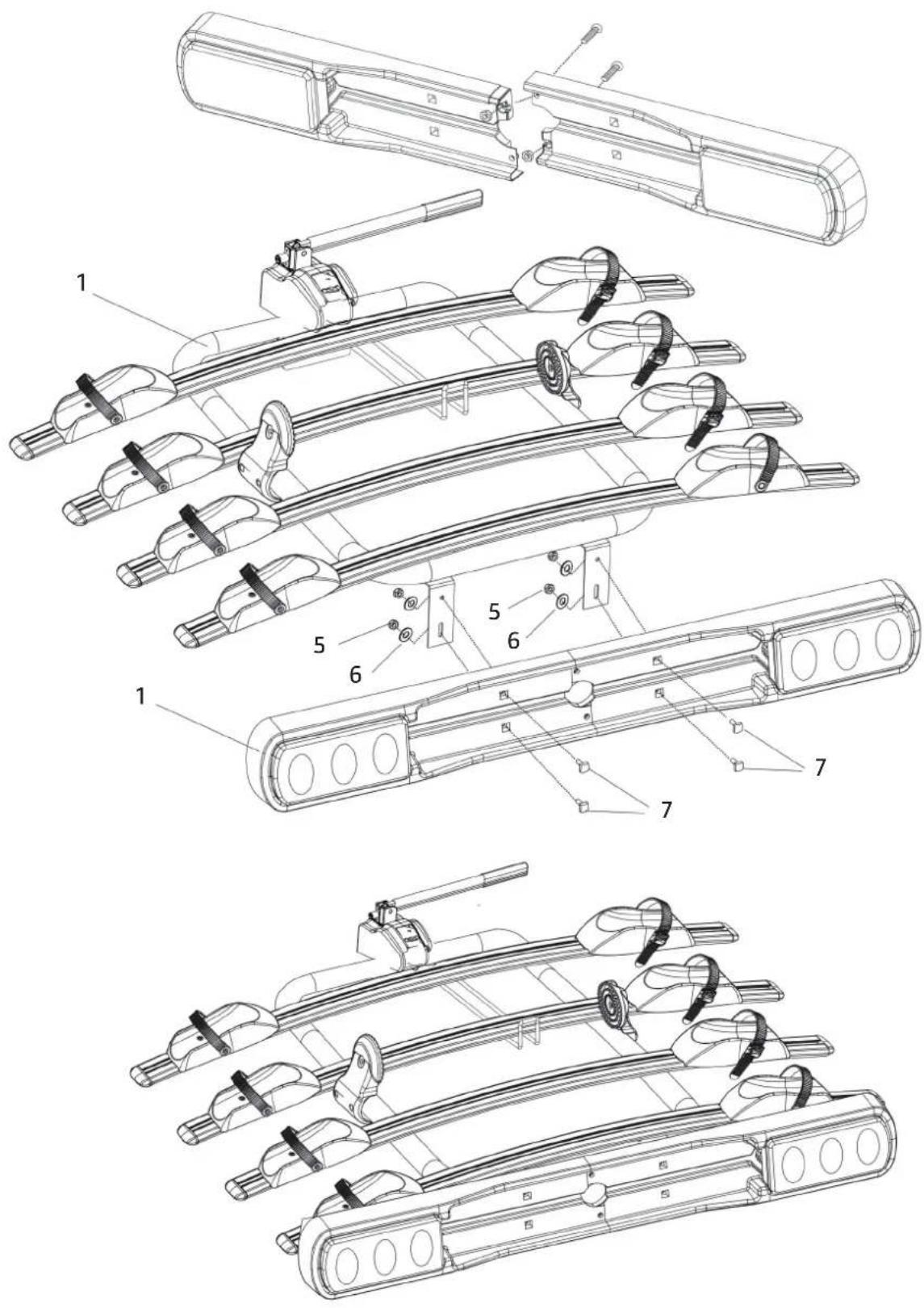

DELARNAS PLACERING

Avståndet kan anpassas efter storleken på cykeln

Del
Antal	181222

Del
Antal	8

Cykelplattformen kan låsas efter montering

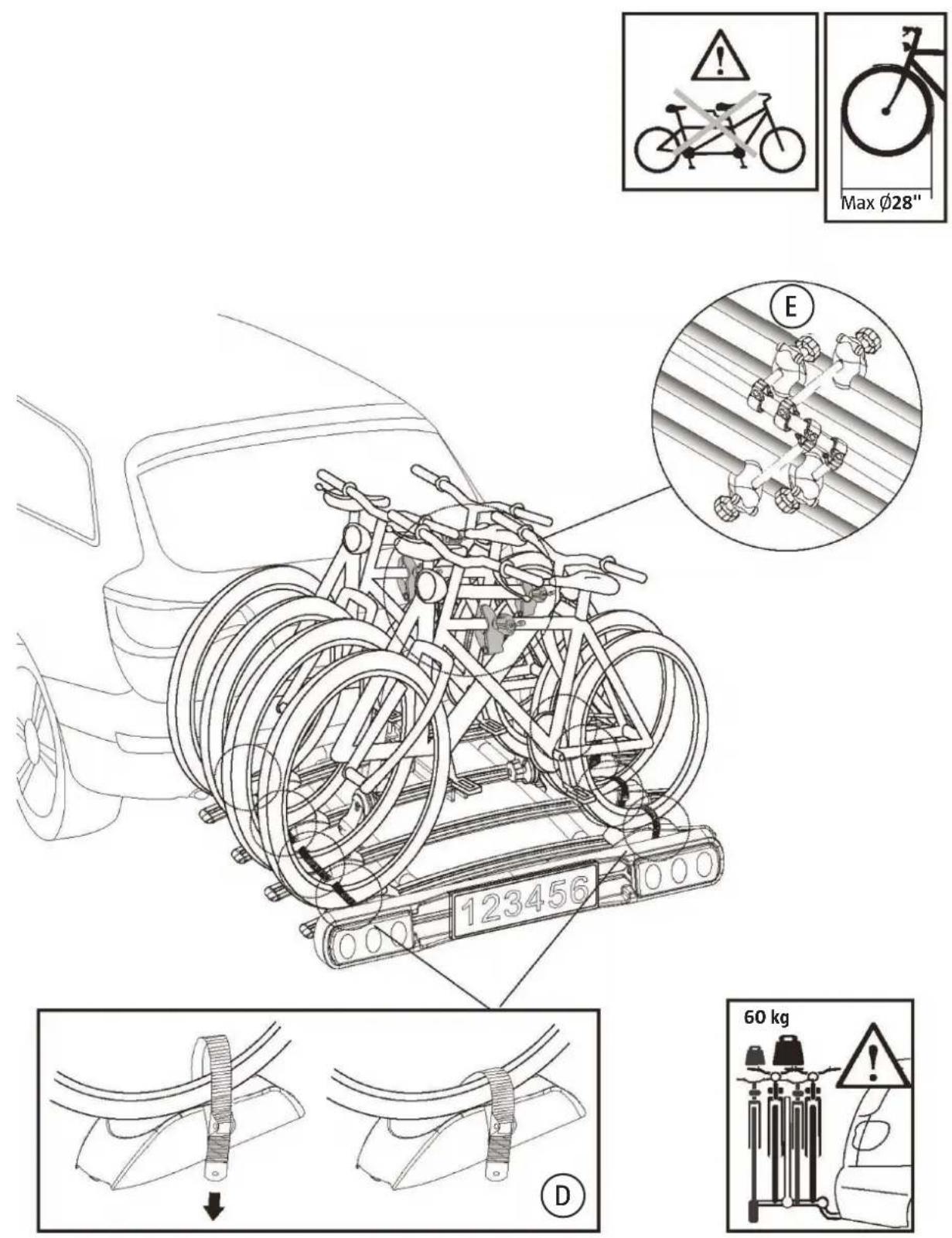

MONTERING AV CYKLAR PÅ PLATTFORMEN

Placera cykeln i däckhällarna. Spänn fast gripbeslaget på cykelns ram (Fig.E). Cyklarna vänds motsatt mot varandra. Spänn fast hjulremmarna (Fig.D).

SPÄNN FAST CYKLARNA VID PLATTFORMEN MED EN REM

Håll i cykelplattformen med den ena handen, och dra i vipphandtaget med den andra handen. Vippa ner cykelplattformen tills den är i bottenpositionen eller vilar på marken. Bakluckan kan nu öppnas.Kom ihåg att vippa tillbaks plattformen igeninnan körning.
