CRM 2128 SU - Radio samochodowe HYUNDAI - Bezpłatna instrukcja obsługi

Typ produktu	Radio samochodowe z odtwarzaniem CD/MP3/USB/SD/MMC i tunerem RDS
Marka	Hyundai
Model	CRM 2128 SU
Wymiary (S x W x G)	178 x 50 x 160 mm
Waga	1.7 kg
Zasilanie	12V DC (11V-16V), masa ujemna
Maksymalna moc wyjściowa	45W x 4 kanały
Ciągła moc wyjściowa	22W x 4 kanały (4Ω, 10% THD)
Impedancja głośników	4-8 omów
Napięcie wyjściowe przedwzmacniacza	2,0 V (tryb odtwarzania CD: 1 kHz, 0 dB, obciążenie 10 kΩ)
Bezpiecznik	15A
Zakres częstotliwości FM	87,5-108,0 MHz (EUR)
Zakres częstotliwości AM (MW)	522-1620 kHz (EUR)
Kompatybilność płyt	CD, CD-R, CD-RW, MP3, UDF, CD-TEXT
Pasmo przenoszenia płyty	20 Hz - 20 kHz
Stosunek sygnału do szumu (płyta)	>86 dB
Zniekształcenia harmoniczne (płyta)	<0,20% (1 kHz)
Separacja kanałów (płyta)	>60 dB
Wejścia	USB, gniazdo karty SD/MMC, wejście Aux (3,5 mm), szczelina CD
Zabezpieczenie przed kradzieżą	Odpinany panel przedni z etui
Funkcje RDS	AF (częstotliwość zastępcza), TA (komunikaty drogowe), EON (rozszerzone inne sieci), PTY (typ programu)
Ustawienia korektora	POP, ROCK, CLASSIC, FLAT, DSP OFF

Często zadawane pytania - CRM 2128 SU HYUNDAI

Jak ustawić zegar w Hyundai CRM 2128 SU?

Naciśnij przycisk DISP, aby wyświetlić godzinę. Następnie naciśnij i przytrzymaj DISP przez ponad 2 sekundy, aż wyświetlacz czasu zacznie migać. Obróć pokrętło głośności zgodnie z ruchem wskazówek zegara, aby ustawić godziny, i przeciwnie, aby ustawić minuty.

Jak odtwarzać pliki MP3 z dysku USB?

Otwórz gumową zaślepkę na panelu przednim, włóż dysk USB do złącza USB. Urządzenie automatycznie rozpocznie odtwarzanie muzyki z dysku USB, a wyświetlacz LCD pokaże 'USB'. Aby wyjąć, przełącz najpierw na tryb inny niż USB za pomocą przycisku SRC.

Co zrobić, jeśli urządzenie nie ma zasilania?

Sprawdź, czy zapłon samochodu jest włączony (ACC lub ON). Upewnij się, że bezpiecznik (15A) nie jest przepalony i wymień go w razie potrzeby. Sprawdź poprawność połączeń przewodów. Jeśli wszystko inne zawiedzie, naciśnij przycisk RESET ostrym przedmiotem.

Jak korzystać z funkcji komunikatów drogowych RDS?

Naciśnij przycisk TA, aby aktywować komunikaty drogowe. Wskaźnik TA zacznie migać. Gdy nadawany jest komunikat drogowy, urządzenie automatycznie przełącza się na tryb tunera i odtwarza z ustawionym poziomem głośności TA. Po komunikacie wraca do poprzedniego trybu.

Czy mogę odtwarzać płyty CD-R z plikami MP3?

Tak, urządzenie obsługuje płyty CD-R i CD-RW z plikami MP3. Płyty muszą być sfinalizowane i sformatowane jako płyty z danymi (nie audio). Maksymalnie 1000 plików/folderów na płytę, do 8 poziomów zagłębienia folderów. Używaj wysokiej jakości płyt, aby uzyskać najlepsze rezultaty.

Jak zdjąć odpinany panel przedni?

Wyłącz zasilanie. Naciśnij przycisk zwalniania panelu (element 4) i delikatnie pociągnij lewą stronę panelu, aby go odpiąć. Umieść panel w dołączonym etui w celu ochrony.

Dlaczego odbiór radiowy jest słaby?

Słabe sygnały z odległych stacji mogą powodować szumy. Spróbuj ręcznie wybrać silniejszą stację lub użyj funkcji automatycznego zapisu AMS, aby zapisać najsilniejsze stacje. Jeśli problem nie ustępuje, sprawdź, czy antena jest prawidłowo podłączona.

Jak wyszukać konkretny utwór MP3 po nazwie?

Naciśnij AMS trzy razy, aby wejść w tryb CHAR SCH (wyszukiwanie znaków). Naciśnij SEL, aby rozpocząć. Obróć pokrętło, aby wybrać pierwszy znak, naciśnij SEL, aby potwierdzić. Powtórz dla kolejnych znaków. Przytrzymaj SEL przez ponad 0,5 sekundy, aby odtworzyć pasujący utwór.

Jaka jest maksymalna liczba plików, które mogę przechowywać na płycie CD dla tego urządzenia?

Możesz przechowywać do 1000 plików i folderów na płytę (włączając katalog główny). Maksymalne zagłębienie folderów to 8 poziomów. Nazwy plików i tagi ID3 są ograniczone do 32 znaków każdy.

Jak zresetować urządzenie do ustawień fabrycznych?

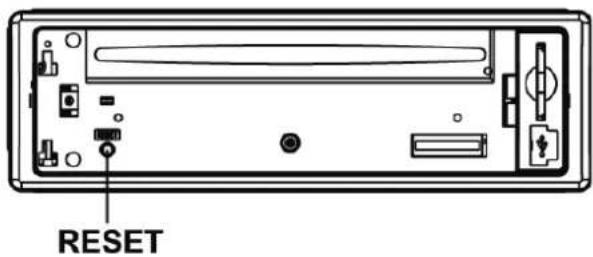

Użyj ostrego przedmiotu (np. długopisu), aby nacisnąć przycisk RESET znajdujący się na panelu przednim. Spowoduje to usunięcie ustawienia zegara i wszystkich zapisanych stacji radiowych. Po resecie trzeba ponownie ustawić zegar i zaprogramować stacje.

INSTRUKCJA OBSŁUGI CRM 2128 SU HYUNDAI

Príjem PTY (typu programu)

• Używaj tylko w systemie elektrycznym prądu stałego 12 V z uziemieniem negatywnym.
• W trakcie instalacji i przyłączaniu urządzenia odłącz negatywny terminal baterii samochodu.
• Przy wymianie bezpiecznika upewnij się, że liczba amper jest taka sama. Jeżeli używasz bezpiecznika z wyższą liczb§ amperów, może to spowodować ważne uszkodzenia urządzenia.
• NIE PRÓBUJ URZĄDZENIA ROZMONTOWYWAĆ. Promienie lasera z optycznego adaptera są niebezpieczne dla oczu.
• Dbaj, aby do wewnątrz urządzenia nie dostały się szpilki lub inne przedmioty; mogą powodować usterkę lub ryzyko bezpieczeństwa, np. porażenie prądem elektrycznym lub wystawienie się na działanie promieni lasera.
• Jeżeli przez dłuższy czas parkujesz auto gdzie jest bardzo ciepło lub zimno, przed wprowadzeniem urządzenia do eksploatacji chwilę poczekaj, dopóki temperatura wewnątrz auta będzie normalna.
• Utrzymuj głośność na takim poziomie, żeby można było słyszeć zewnątrz sygnały ostrzegawcze (syreny itd.).

UWAGI DOTYCZĄCE CD

• Odtwarzanie wadliwego lub zanieczyszczonego dysku może spowodować wypadnięcie dźwięku.
  • CD trzymaj jak na rysunku.
• Nie dotykaj strony niedrukowanej.
• W celu ochrony danych nie naklejaj nalepek, ani folii na żadnej ze stron płyty.
• Nie wystawiaj CD bezpośrednio na działanie promieni słonecznych ani na działanie ciepła.
• Zanieczyszczoną płytę CD oczyść tkaniną do czyszczenia, od środka płyty w kierunku do skrajów. Nigdy nie używaj rozpuszczalników takich jak benzyna lub spirytus.
• Urządzenie może odtwarzać CD o średnicy 3 palce (8 cm).
• Nigdy nie używaj ośmiocentymetrowych CD w adapterze ani CD o nieprawidłowym kształcie. Urządzenie nie musi ich wysunąć i dojdzie do usterki.

Spis treści

Informacje dotyczące bezpieczeństwa.... 32
Elementy sterujące panelu 33
Rady dotyczące przycisków 34
Odtwarzanie USB iMP3 34
Funkcje menu 36
Podsumowanie MP3 37
Odtwarzanie MP3 37
RDS 39

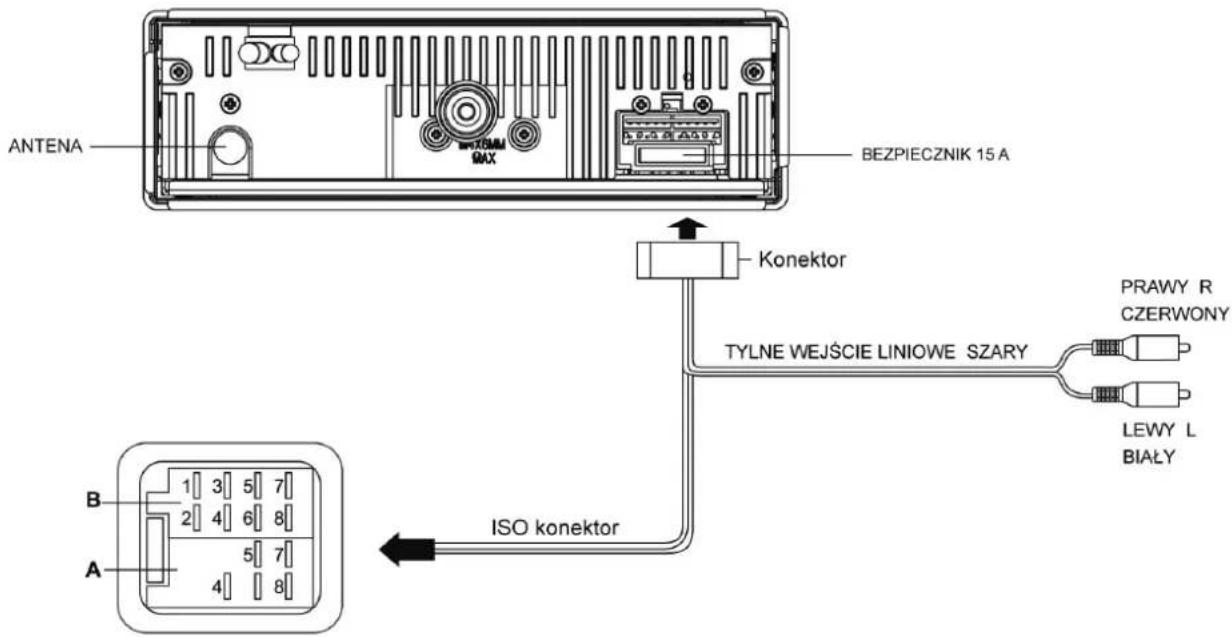

Połączenia elektryczne 41

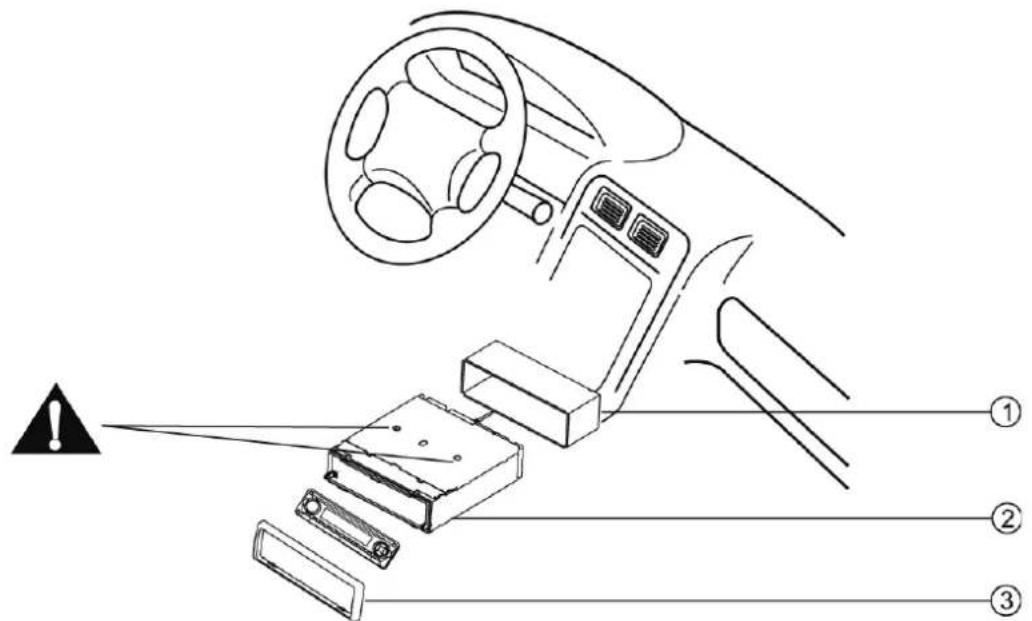

Przewodnik instalacyjny 41
System ochrony przed kradzieżą 43
Rozwiązywanie problemów.... 43
Specyfikacja techniczna 44

PRZED WPROWADZENIEM DO EKSPLOATACJI

• Nie podwyższaj zbytnio głośności, ponieważ ograniczy słyszalność dźwięków na zewnątrz, czym jazda staje się niebezpieczną.
• Przed wykonaniem bardziej złożonego zadania samochód zatrzymaj.

OSTRZEŻENIE

• NIE OTWIERAJ osłon ani nie naprawiaj urządzenia samemu. O pomoc zwrócić się do sprzedawcy lub doświadczonego technika.
• Oprócz bieżących CD urządzenie potrafi odtworzyć dyski CD-R, CD-RW, MP3, UDF I CD-TEXT.

ELEMENTY STERUJĄCE PANELU

Włączenie: Jeżeli chcesz urządzenie włączyć, naciśnij którykolwiek przycisk na panelu czołowym oprócz ▲. ▲

1) Wysunięcie płyty
2) Włączenie/wyłączenie - Wyłączenie dźwięku
3) SRC (źródło) - Radio - Odtwarzanie dysku (jeżeli jest włożony) - Karta SD/MMC (jeżeli jest włożona) - Aux-in (wejście zewnętrzne)

4) Zwolnienie panelu

5) Konektor wejścia zewnętrznego Aux-in

6) Wyświetlenie/nastawienie czasu

7) Przełączanie pasm: FM1 -> FM2 -> FM3 -> AM1 -> AM2

8) Przycisk 1: Odtwarzanie/pauza Odtwarzanie top (naciśnij dłużej niż 2 sekundy)

9) Przycisk 2: Odtwarzanie początków (10 sek.)
10) Przycisk 3: Powtarzanie odtwarzanej ścieżki
11) Przycisk 4: Przypadkowe odtwarzanie ścieżek
12) Przycisk 5: skok o -10 ścieżek MP3 w dół
13) Przycisk 6: skok o +10 ścieżek MP3 w górę
14) AMS: Przejście między preselekcją / Automatyczne ułożenie stacji do preselekcji - SEARCH: Wyszukiwanie ścieżki MP3, pliku, znaku
15) Typ programu
16) Konektor USB
17) Otwór dla karty SD/MMC
18) Identyfikacja sytuacji na drodze
19) Strojenie radia - Wyszukiwanie ścieżki

20) Alternatywna częstotliwość
- Włączenie/wyłączenie funkcji REG
21) Kieszeń dla płyty
22) Otaczając gałką nastawisz poziom głośności.
- Naciskając wybierz między VOL, BAS, TRE, BAL a FAD, otaczając gałką nastawisz poziom.
- Przytrzymując dłużej niż 2 sekundy wejdziesz do trybu menu.
23) Przyciski preselekcji radia 1 – 6, naciskając nastroisz ułożoną stację.
- Przytrzymując dłużej niż 2 sekundy ułożysz stację.

RADY DOTYCZĄCE PRZYCISKÓW

Radio: Naciskając krótko przycisk lub nastroisz stację, jeżeli znasz jej częstotliwość. Jeżeli przytrzymasz je dłużej niż 2 sekundy, automatycznie uaktywnia się strojenie i zatrzyma na miejscu, gdzie odbiera sygnał następna stacja.

Odtwarzania dysku: Krótkimi wciśnięciami lub przejdziesz na następną lub poprzednią ścieżkę. Przytrzymując przyciski dłużej niż 2 sekundy będziesz mógł poruszać się po ścieżce szybko w kierunku do przodu lub do tyłu.

AMS: Auto Memory Store (Automatyczne układanie do pamięci)

Krótkimi wciśnięciami przejdziesz przez ułożone stacje a każda będzie odtwarzać się przez 5 sekund. Jeżeli przycisk przytrzymasz dłużej niż 2 sekundy, automatycznie ułoży się do pamięci przycisków preselekcji 1 – 6, 6 najsilniejszych dostępnych stacji.

Ustawienie czasu

Po naciśnięciu przycisku DISP wyświetli się czas.

Jeżeli przycisk naciśniesz powtórnie dłużej niż 2 sekundy, wyświetlony czas będzie migał. Obracając guzik w kierunku ruchu wskazówek zegara ustawisz godziny, otaczając w przeciwnym kierunku do ruchu wskazówek zegara ustawisz minuty.

ODTWARZANIE USB, SD/MMC I MP3

1) Naczytanie karty SD/MMC
Włóż kartę SD/MMC do otworu przednią stronę w prawo.
Urządzenie zacznie automatycznie odtwarzać muzykę i na LCD displeju pojawi się CARD (Karta).
2) Wyjęcie karty SD/MMC
Przyciskiem SRC przełącz do trybu bez karty, trochę naciśnij na kartę SD/MMC i po wysunięciu wyjmij.
3) Naczytanie urządzenia USB
Otwórz gumową osłonę, przyłącz USB do konektora i urządzenie zacznie automatycznie odtwarzać muzykę z urządzenia USB. Na LCD displeju wyświetli się USB.
4) Wyjęcie urządzenia USB
Przyciskiem SRC przełącz do trybu bez USB, wyciąg urządzenie USB i zamknij gumową osłone.

Uwagi dotyczące USB i SD/MMC

Funkcje USB (typ pamięci flash), odtwarzanie muzyki MP3

1) Wspiera karty SD/MMC.
2) Wspiera pamięć flash USB 2 w 1 (SD/MMC).
3) Możliwy system pamięci FAT12/FAT16/FAT 32.
4) Nazwa pliku: 32 bity, nazwa katalogu: 32 bity, nazwa tagu: 32 bity
5) Tag (tag ID3 wersja 2.0)
- tytuł/interpret/album: wspiera 32 bity
6) Nie wspiera multi czytnika kart.
Nie wszystkie rodzaje urządzeń USB są kompatybilne z urządzeniem.

7) Wspiera USB 1.1, wspiera USB 2.0 (nie wspiera prędkości USB 2.0, ma taką samą prędkość jak USB 1.1).

MENU FUNKCJI

Naciskając gałkę dłużej niż 2 sekundy wejdziesz do trybu menu, potem każdym naciśnięciem zmienisz tryb następująco:

Tryb TA -> tryb MASK -> TA VOL -> tryb RETUNE -> tryb DSP -> tryb ESP -> tryb MULT -> Wł./Wył. funkcja LOUD -> Wł./Wył. funkcja BEEP -> tryb SEEK 1/2 (tylko w trybie tunera) -> tryb ST/MO (tylko w trybie tunera) -> tryb LOCAL/DX (tylko w trybie tunera) -> tryb VOL LAST/ADJ)

Tryb TA (Informacje o sytuacji na drodze)

Otaczając guzik wybierz tryb TA ALARM lub TA SEEK.

Jeżeli funkcja TA (sytuacja na drodze) jest włączona i w danym czasie nie przyjmuje żadnego identyfikującego kodu programu, nie wyświetli się TA ani TP ale aktywuje się TA ALARM lub TA SEEK.

Tryb TA ALARM: wyświetli NO TA/TP a alarm nastawi się na wyłączono.

Tryb TA SEEK: aktywuje się TA SEEK (wyszukiwanie TA).

TA SEEK

TA ALARM

Tryb MASK (Odfiltrowanie)

Otaczając guzik wybierz tryb MASK DPI lub MASK ALL.

Nie raz na funkcję AF (alternatywna częstotliwość) może wpływać niektóry rodzaj zakłóceń, na przykład sygnały z silnym polem, ale bez danych RDS. Dlatego urządzenia posiada dwie możliwości, aby do takiego zakłócenia nie dochodziło.

Tryb MASK DPI:

Odfiltrują się tylko AF, które posiadają różną identyfikację programu.

Tryb MASK ALL:

Odfiltrują się AF, które posiadają różną identyfikację programu i żaden sygnał RDS z bardzo silnym polem.

MASK DPI

MASK ALL

TA VOL (Głośność informacji na drodze)

Wybierz głośność TA otaczając gałkę.

Tryb powtórnego nastrojenia

Otaczając guzik wybierz RETUNE-S lub RETUNE-L.

RETUNE-S lub RETUNE-L to wybór długości interwału powtórnego nastrojenia funkcji TA SEEK.

RETUNE-S: short (krótki), interwał powtórnego nastrojenia funkcji TA SEEK wynosi 45 sekund.

RETUNE-L: long (długi), ), interwał powtórnego nastrojenia funkcji TA SEEK wynosi 180 sekund.

Uwaga: Funkcje trybu RETUNE dla TA są do dyspozycji tylko w trybie TA SEEK.

RETUNE _S

RETUNE _L

FUNKCJE MENU

Tryb DSP

Otaczając guzik wybierz efekt dźwiękowy DSP (opracowanie dźwięku cyfrowego):

POP -> ROCK -> MUZYKA KLASYCZNA -> NEUTRALNY -> DSP WYŁĄCZONO

Tryb EPS

EPS 12 sekund: Dla CD-ESP wybrany czas 12 sekund, dla MP3-ESP czas > 100 sekund.

EPS 45 sekund: Dla CD-ESP wybrany czas 45 sekund, dla MP3-ESP czas > 100 sekund.

Włączenie/wyłączenie parametru MULT (Więcej relacji)

Włączenie/wyłączenie wielu relacji (wiele relacji wyłączone: mieszane CD, CD z jedną relacją;

wiele relacji włączone: mieszane, extra, CD z wieloma relacjami)

Włączenie/wyłączenie LOUD (Uwyraźnienie głośności)

Otaczając guzik wybierz włączenie lub wyłączenie uwyraźnienia głośności.

Włączenie/wyłączenie funkcji BEEP (Cyknięcie)

Otaczając guzik wybierz włączenie lub wyłączenie dźwięku pipnięcia.

Tryb SEEK (Wyszukiwanie) 1 / 2

Otaczając guzik wybierz tryb wyszukiwania 1 lub 2.

SEEK 1: Wyszukiwanie stacji zatrzyma się, gdy przyjmie się następna stacja.

SEEK 2: Wyszukiwanie stacji zatrzyma się, kiedy jest zwolniony przycisk ➞ lub ◀ i przyjmie się następna stacja.

Tryb STEREO/MONO

Otaczając guzik wybierz tryb FM stereo lub mono.

Tryb LOCAL/DX (Miejscowe/oddalone stacje)

Otaczając guzik wybierz wrażliwość tunera dla miejscowych lub oddalonych stacji.

Tryb VOL LAST/ADJUST (Ostatnia nastawiona głośność / określona głośność)

Otaczając guzik wybierz tryb V-LAST. Głośność po włączeniu będzie taka sama, jak poziom głośności przy ostatnim wyłączeniu.

Otaczając guzik wybierz tryb VOL ADJUST, naciskając wiedziesz do trybu A-VOL, potem otaczając guzik nastawisz poziom głośności przy włączeniu.

PODSUMOWANIE MP3

Podsumowanie mp3

• MP3 to skrót MPEG Audio Layer 3 i oznacza normę technologii kompresji dźwiękowej.
• To urządzenie umożliwia odtwarzanie plików MP3 na dyskach CD-ROM, CD-R lub CD-RW.
• Urządzenie jest zdolne czytać pliki MP3 zapisane w formacie spełniającym normę ISO 9660. Jednak nie wpiera danych MP3 zapisanych metodą blokowego zapisu (packet write).

- Urządzenie nie jest zdolne przeczytać pliku MP3, który ma inną końcówkę niż „mp3“.

- Jeżeli odtwarzasz plik, którego nie ma w MP3 a ma końcówkę „.mp3“, mogą wystąpić zakłócenia.

- W tej instrukcji dlatego używamy, co w komputerowej terminologii nazywa się „plik MP3“ i „plik“, terminami „ścieżka“ i „album“.

- Maksymalna liczba poziomów katalogu wynosi 8, wraz z katalogiem podstawowym. Maksymalna liczba plików i folderów na dysku wynosi 1000.

- Urządzenie nie musi odtwarzać ścieżki w kolejności numerycznej ścieżek.

- Jeżeli płyta zawiera ścieżki dźwiękowe i pliki MP3, urządzenie odtworzy tylko ścieżki dźwiękowe.

- Przy odtwarzaniu płyt 8 kbps lub VBR* miniony czas odtwarzania w oknie displeju nie będzie wyświetlony poprawnie i również nie musí dobrze działać odtwarzanie początków ścieżek (INTRO). *VBR = Variable Bir Rate – zmienna przepływność.

Uwaga dotycząca wytworzenia własnych CD-R lub CD-RW zawierających pliki MP3

• Jeżeli chcesz mieć wysoką jakość dźwięku, zalecamy konwertować pliki MP3 częstotliwością wzorcową 44.1 kHz i stałą prędkością 128 kbps.
• Na płycie nie układaj więcej niż 1000 plików MP3.
• W formatach spełniających ISO 9660 maksymalna dopuszczalna liczba poziomów pod folderów 8, wraz z podstawowym katalogiem (folderem).
• Jeżeli używasz CD-R, możliwe jest odtwarzanie tylko płyt, które były finalizowane.
• Upewnij się, że przy wypalaniu CD-R z MP3 płyta jest sformatowana jak płyta danych a NIE jako płyta dźwiękowa.
• Na CD-R nie powinieneś z plikami MP3 zapisywać plików, które nie są w MP3, ani niepotrzebnych folderów, w innym przypadku trwa bardzo długa zanim urządzenie zacznie odtwarzać pliki MP3.
• W niektórych mediach CD-R jest możliwe, że dane nie były dobrze zapisane ze względu na niską jakość produkcyjną media. W takim przypadku nie muszą być dane dobrze reprodukowane. Zalecamy używać płyty dobrej jakości CD-R.
• Dla nazwy albumu lub ścieżki wyświetli się aż 16 znaków. Konieczna jest wersja tagu ID3 1.x.
• Miej świadomość, że urządzenie nie musi odtwarzać ścieżki w kolejności, w jakiej zapisaleś na płytę.

ODTWARZANIE MP3

Przy odtwarzaniu płyt MP3 może przez displej LCD rolować cała nazwa folderu/katalogu i tag ID3 (nazwa utworu, albumu i interpreta).

Wyszukiwanie ścieżki MP3

Przyciskiem AMS wybierz tryb „TRACK SCH“.

Naciśnij przycisk SEL i LCD displej wyświetli „001”.

Jeżeli żądany numer ścieżki jest niższy niż 100, otocz guzik i wybierz pierwszy numer. Naciśnij znowu przycisk SEL i obracając guzikiem wybierz dla numeru ścieżki cyfrę, która wskazuje dziesiątki. Powtórnym naciśnięciem przycisku SEL dłużej niż 0,5 sekundy ścieżkę odtworzy.

Jeżeli żądasz wyższy numer ścieżki niż 100, obróć guzik i wybierz pierwszą cyfrę. Naciskając znowu przycisk SEL i obracając guzik wybierz dla numeru ścieżki cyfrę, która wskazuje dziesiątki. Potwierdź naciskając przycisk SEL.

Otaczając guzik wybierz cyfrę, która wskazuje setki i naciskając przycisk SEL ścieżkę odtworzy. Jeżeli zadany numer ścieżki jest wyższy niż maksymalna liczba plików, odtworzy się ostatni utwór.

Wyszukiwanie plików MP3

Podwójnym naciśnięciem przycisku AMS wybierz tryb „FILE SCH“. Wejdź do niego naciskając przycisk SEL. Otaczając gałką wybierz folder.

Jeżeli chcesz odtwarzać tylko utwory z tego folderu, odtworzy się pierwsza ścieżka folderu naciskając przycisk SEL dłużej niż 0,5 sekundy. Jeżeli chcesz odtworzyć żądną ścieżkę z folderu, naciśnij przycisk SEL a otaczając gałkę wybierz żądaną ścieżkę. Ścieżkę odtwórz powtórnym naciśnięciem przycisku SEL.

FILE SCH

Wyszukiwanie znaku MP3

Naciskając trzy razy przycisk AMS wybierz tryb „CHAR SCH“.

Po naciśnięciu przycisku SEL wyświetli się „A“.

Jeżeli naciśniesz przycisk SEL dłużej niż 0,5 sekundy, wyświetli się ścieżka, w nazwie której jest „A“. Otaczając gałę wybierz pierwszy znak danej nazwy ścieżki i potwierdź naciskając przycisk SEL.

Potem na dalszej pozycji zamiga „A“. Wybierz drugi i dalsze znaki danej nazwy ścieżki postępując jak wyżej.

Naciskając przycisk SEL dłużej niż 0,5 sekundy odtworzysz ścieżkę z wybraną nazwą.

Np: wyszukiwanie słowa „ECHO“.

Dostępność służby RDS różni się w zależności od obszaru. Uświadom sobie, że jeżeli służba RDS nie jest w Twojej okolicy do dyspozycji, następujące funkcje nie będą dostępne

Podstawowe funkcje RDS

AF (liczba alternatywnych częstotliwości): Jeżeli odbiór jest słaby, uaktywnieniem funkcji AF umożliwiaż, aby urządzenie automatycznie wyszukało innej stacji t takim samym PI (program identyfikacyjny), jaki ma obecna stacja, ale z silniejszym sygnałem.

PS (słuzba nazwy programu): Zamiast częstotliwości pojawi się nazwa stacji.

Tryb AF:

AF włączone: Funkcja AF aktywowana.

AF wyłączone: Funkcja AF dezaktywowana.

Uwaga: Wskaźnik AF na LCD displeju będzie migał, jeżeli nie dojdzie do odbioru informacji

RDS. Jeżeli nie ma na Twoim obszarze służby RDS do dyspozycji, tryb AF wyłącz.

Tryb REG: Naciskając przycisk AF dłużej niż 2 sekundę włącz lub wyłącz tryb REG

REG on (wł.): Funkcja AF implementuje regionalny kod identyfikacji programu PI i automatycznie można nastroić tylko stacje w aktualnym regionie.

REG off (wył.): Funkcja będzie ignorować regionalny kod identyfikacji programu PI i będzie można automatycznie nastroić i stacje w innych regionach.

Wiadomości o sytuacji na drodze

Niektóre stacje FM RDS regularnie wysyłąją sytuację na drodze. TP (identyfikacja programu) Wysyłanie informacji na drodze.

TA (identyfikacja wysyłania informacji na drodze) Radiowe informacje o sytuacji na drodze.

Tryb TA: Jeżeli jest tryb TA włączony, będzie migał TA.

Jeżeli odbiera informacje o sytuacji na drodze, pojawi się TA. Urządzenie przejściowo przełączy się do trybu tunera (bez względu na aktualny tryb) i zacznie wysyłać informacje na poziomie głośności TA. Po ukończeniu wysyłania informacji na drodze urządzenie powróci do poprzednie- ego trybu i na poprzedni poziom głośności. Jeżeli włączone jest TA, można odbierać i układać funkcje SEEK, SCAN i AMS tylko jeżeli jest odbierany kod identyfikacji programu (TP).

TRAFFIC

EON (Enhanced Other Networks) – Informacje o innych sieciach

Jeżeli odbierane są dane EON, zaświeci się wskaźnik EON i funkcje TA i AF posiadają wyższą jakość.

TA: Można odbierać informacje na drodze ze stacji aktualnej lub innej sieci.

AF: Lista częstotliwości wybranych stacji z RDS aktualizuje dane EON. EON umożliwia radiu, aby lepiej wykorzystało informacje RDS.

Ciągle aktualizuje listę AF wybranych stacji, wraz z tą, która jest właśnie nastrajana. Jeżeli ułożysz do preselekcji stację w obszarze swoje zamieszkania, będziesz mógł później odbierać taką samą stację na alternatywnej częstotliwości lub którąkolwiek inną stację wysyłającą taki sam program. Funkcje EON również zachowuje informacje o miejscu dostępnych stacji TP w celu ich szybkiego odbioru.

RDS (RADIO DATA SYSTEM)

Odbiór PTY (typu programu)

Stacje FM RDS wysyłąją sygnał identyfikacji typu programu.

Na przykład: wiadomości, rock, informacje, sport, itd.

NEWS

Tryb PTY: Naciskając przycisk PTY włączysz odbiór typu programu i pokaże się poprzedni PTY. Następnym naciśnięciem przycisku PTY dostaniesz się do zadania typu muzyki, podwójnym naciśnięciem przycisku PTY dostaniesz się do zadania typu słowa mówionego. Potem przyciskami 1 – 6 wybierz żądany typ programu. Wyświetli się wybrany PTY (typ programu) i włączy wyszukiwanie, jeżeli do 2 sekund nie wybierzesz innej funkcji. Jeżeli ni istnieje odpowiedni typ programu, wyświetli się NO PTY i urządzenie powróci do normalnego trybu.

Nastawienie typu programu PTY: Jednym naciśnięciem przycisku PTY dostaniesz się do zadania typu muzyki, podwójnym naciśnięciem przycisku PTY dostaniesz się do zadania typu mówionego słowa.

Następnie przyciskami 1 – 6 wybierz dany typ programu.

Nr PRESELEKCJI	TYP MUZYKI TYP SŁOWA MÓWIO	ONEGO
1	POP M (Pop)	NEWS (Wiadomości)
		AFFAIRS (Wydarzenia)
	ROCK M (Rock) INFO (Informacje)
2	M.O.R. (Średni prąd)	SPORT (Sport)
		EDUCATE (Edukacyjne)
	LIGHT M (Lekka kl. muzyka) DRAM	A (Dramatyczne)
3	CLASSICS (Muzyka klasyczna)	CULTURE (Kultura)
		SCIENCE (Nauka)
	OTHER M (Inna muzyka) VARIED (	Różne)
4	JAZZ M (Jazz)	WEATHER (Pogoda)
		FINANCE (Finanse)
	COUNTRY (Country) CHILDREN (Dla dzieci)
5	NATIONAL M (Muzyka ludowa)	SOCIAL (Socjalne)
		RELIGION (Religijne)
	OLDIES M (Stare hity) PHONE IN (	Dyskusje ze słuchaczami)
6 FOLK M (Folk)		TRAVEL (Podróżowanie)
		HOBBIES (Czas wolny)
		DOCUMENT (Dokumentalne)

ZŁĄCZA ELEKTRYCZNE

Schemat podłączenia

Umieszczenie	FUNKCJE
	A	B
1 Tylny prawy (+)	– fioletowy
2 Tylny prawy (-)	– fioletowy / czarny pas
3 Przedni prawy (+) – szary
4 Zmienny prąd.	/ czerwony Przedni prawy (-) – szary / czarny pas
5 Auto antena / riebieski Przedni lewy (+) – biały
6 Przedni lewy (-) – biały / czarny pas
7 Baterie 12V(+)	/ żółty Tylny lewy (+) – zielony
8 Uziemienie / czarny Tylny lewy (-) – zielony/ czarny pas

PRZEWODNIK INSTALACYJNY

Postępowanie przy instalacji

Najpierw dokończ połączenie elektryczne a potem skontroluj jego poprawność.

Resetowanie

Urządzenie resetuj do pierwotnego stanu naciskając przycisk RESET spiczastym przedmiotem.

Uwaga: Naciskając przycisk RESET wymażesz nastawienie godzin i ułożone stacje.

Otwór instalacyjny

Urządzenie można instalować do każdej deski rozdzielczej, która ma otwór według rysunku poniżej. Deska rozdzielcza powinna mieć 4,75 - 5,56 mm gruba, aby umożliwiała dobre zamoco-wanie urządzenia.

Przed instalacją usuń te dwie śruby. W innym przypadku urządzenie nie będzie działało.

1) Zasuń kołnierz instalacyjny do deski rozdzielczej i zagnij śrubokrętem języczki w kierunku na zewnątrz.

Upewnij się, że dźwigienka zamku jest na takim samym poziomie jak kołni-erz instalacyjny (nie wystaje na zewnątrz).

2) Zabezpiecz tylną część urządzenia.

Po umocowaniu śruby instalacyjnej i przewodu zasilania umocuj gumową podkładką tylną część urządzenia do karoserii auta.

3) Wlóż ramkę panelu.

SYSTEM OCHRANY PRZED KRADZIEŻA

Urządzenie wyposażone jest w zdejmowany panel. Po zdjęciu panelu urządzenie nie działa.

Włożenie zdejmowanego panelu do puzdra

1) Wyłącz urządzenie.
2) Zdejmuj panel.
3) Lekko naciśnij przycisk puzdra i otwórz go. Włóż panel do puzdra i przy wysiadaniu z samochodu weź z sobą.

Instalacja zdejmowanego panelu

1) Włóż prawą część panelu do prawej części otworu dla panelu urządzenia.
2) Naciśnij na lewą stronę panelu, aż zapadnie do otworu panelu urządzenia.

Wyciągnięcie urządzenia, wyłączenie urządzenia

1) Zdejmij panel i ramkę panelu.
2) Do otworów po stronach urządzenia zasuń klucze o kształcie „L“, aż zapadną.
3) Wyciąg urządzenie.

Jeżeli podejrzewasz usterkę, natychmiast wyłącz urządzenie. Jeżeli urządzenie zachowuje się nienormalnie, np. nie działa dźwięk lub z wychodzi z niego kurz lub jest czuć smród, grozi niebezpieczeństwo pożaru lub porażenia prądem elektrycznym. Natychmiast przestań go używać i skontaktuj się ze sklepem, gdzie urządzenie zakupiłeś. Nigdy nie próbuj naprawiać urządzenia samemu, ponieważ jest to niebezpieczne.

Ogólne

Urządzenia nie można włączyć lub nie słychać dźwięku. Nie jest włączona stacyjka auta. Obróć kluczem do pozycji ACC lub włączono. Kable nie są dobrze połączone. Skontroluj połączenie. Spalony bezpiecznik. Wymień bezpiecznik. Zbyt niska głośność. Skontroluj głośność lub wyłącznik dźwięku. Jeżeli nie pomogą wyżej wymienione operacje naciśnij przycisk RESET.

PŁYTA

Płyta jest włóżona, ale brak dźwięku.

Płyta jest włóżona odwrotnie.

Wlóż płytę poprawnie, drukowaną stronę w góre.

Płyta jest zanieczyszczona lub uszkodzona. Wyczyść płytę lub użyj inną.

Przeskakuje dźwięk, jakość dźwięku jest niska.

Płyta jest zanieczyszczona lub uszkodzona.

Wyczyść płytę CD lub użyj inną.

Dźwięk przeskakuje przez wibracje.

Kąt montażu wyższy niż 30°.

Ustaw kąt montażu na mniej niż 30°.

Niestabilne umocowanie.

Zamontuj urządzenie stabilnie za pomocą części montażowych.

RÁDIO

W trakcie wysyłania słychać zbyt dużo szumu.

Stacja jest zbyt oddalona lub sygnał zbyt słaby.

Wybierz inne stacje z wyższym poziomem sygnału.

Doszło do straty wybranej stacji.

Kabel baterii nie jest dobrze przyłączony.

Podłącz kabel baterii do konektora, do którego płynie ciągle prąd.

WYŚWIETLENIE MELDUNKÓW BŁĘDÓW

Displej wyświetla NO FILE (brak pliku): płyta nie jest CD lub nie zawiera pliki MP3.

Displej wyświetla ERR-4: Płyta jest włóżona odwrotnie.

Displej wyświetla ERR-11: Bład MP3, skontroluj płytę.

Displej wyświetla ERR-12: Bład USB/SD/MMC/MP3 DATA.

Displej wyświetla ERR-3 lub ERR-7: Bład mechanizmu dysku.

Przyciskiem ♠ wysuń płytę.

W przypadku, że płyty nie można wysunąć naciśnięciem przycisku ♠naciśnij RESET a potem znowu naciśnij przycisk ♠

Jeżeli ani w tym przypadku nie dojdzie do wysunięcia, zwrócić się do sprzedawcy.

SPECYFIKACJA TECHNICZNA

Ogólnie

Zasilanie: 12 V stały prąd

(11 - 16 V)

Napięcie testujące 14,4V, negatywne uziemienie

Maksymalna moc wyjściowa: 45 W x 4 kanały

Stała moc wyjściowa: 22 W x 4 kanały

(4 Ω 10% cal. harm. znieksz.)

Odpowiednia impedancja głośników: 4 – 8 ohm

Napięcie wyjściowe

przedwzmacniacza: 2,0 V (tryb odtwarzania CD:1 kHz, 0 dB, 10 kΩ)

Bezpiecznik: 15A

Rozmiary (szer. x wys. x gł.): 178 x 50 x 160 mm

Waga (NETTO): 1,7 kg

Wejście zewnętrzne: ≥ 300 mV

Rádio FM stereo

Zakres częstotliwości: 87,5 – 108,0 MHz (EUR)

Wrażliwość użytkowa: 8 dBμ

Wrażliwość odbioru (S/Š=50dB):

Odpowiedź częstotliwości: 12 dBμ

Oddzielenie kanałów: 30 Hz – 15 kHz

Odstęp sygnału użytkowego 30 dB (1 kHz)

od lustrzanego

Odstęp częstotliwości pośredniej: 50 dB

Odstęp sygnał/szum: 70 dB

55 dB

Radio AM (MW)

Zakres częstotliwości: 522 – 1620 kHz (EUR)

Wrażliwość użytkowa 30 dBμ (S/SZ=20dB)

Odtwarzacz płyt

Systém: Cyfrowy system dźwiękowy

Odpowiedź częstotliwościowa: dysku

Odstęp sygnał/szum: 20 Hz – 20 kHz

Całkowite harmoniczne >86 dB

zniekształcenie: mniej niż 0,20% (1 kHz)

Kołysanie: pod progiem mierzenia

Oddzielenie kanałów: >60 dB

Komponenty

Kołnierz montażowy 1

Śruba samo nacinająca M5x6 mm 4

Śruba montażowa (50 mm) 1

Konektor kablowy 1

Puzdro na panel czołowy 1

Ramka panelu 1

Klucz w kształcie „L“ 2

Instrukcja obsług 1

Gumowa podkładka 1

Uwaga: Ze względu na rozwój technologii specyfikacja i wykonanie mogą zmienić się bez poprzedniego powiadomienia.

Informacje o ochronie środowiska naturalnego

OSTRZEŻENIE: ABY UNIKNAĆ NIEBEZPIECZEŃSTWA POŻARU LUB PORAŻENIA PRĄDEM ELEKTRYCZNYM, NIE WOLNO WYSTAWIAĆ SPRZĘTU NA DZIAŁANIE DESZCZU BADŹ WILGOCI. URZĄDZENIE ODBIORCZE ZAWSZE WYŁĄCZYĆ Z GNIAZDKA, KIEDY NIE JEST UŻYWANE LUB PRZED NAPRAWA. W URZĄDZENIU NIE MA ŻADNYCH CZĘŚCI, KTÓRE BY MÓGŁ ODBIORCASAMODZIELNIE NAPRAWIAĆ. NAPRAWĘ SPRZĘTU NALEŻY ZLECIĆ ODPOWIEDNIO PRZYGOTOWANEMU SERWISU AUTORYZACYJNEMU. URZĄDZENIE ZNAJDUJE SIĘ POD NIEBEZPIECZNYM NAPIĘCIEM.

Informacje o ochronie środowiska naturalnego

Wykonaliśmy to najlepsze, aby obniżyć ilość opakowań i stwierdziliśmy ich łatwe rozdziele- nie na 3 materiały: tektura, masa papierowa i rozciągnięty polietylen. Urządzenie to zawiera materiały, które mogą być po demontażu utylizowane wyspecjalizowaną spółką. Prosimy, aby Państwo dotrzymywali miejscowe przepisy dotyczące obchodzenia się z papierami pakowymi, wyładowanymi bateriami i starymi urządzeniami.

Likwidacja starego elektrycznego i elektronicznego urządzenia

Ten symbol znajdujący się na produkcie, jego wyposażeniu lub opakowaniu oznacza, że z produktem nie można obchodzić jak z odpadami domowymi. Prosimy, aby Państwo przewieźli ten produkt na odpowiednie miejsce zbiorcze, gdzie zostanie przeprowadzona utylizacja tego właśnie elektrycznego i elektronicznego urządzenia. W Unii Europejskiej i w dalszych ziemiach europejskich istnieją miejsca zbiorcze dla zużytych elektrycznych i elektronicznych urządzeń. Przez to, że Państwo zapewniają właściwą likwidację produktu, można zapobiec możliwym negatywnym skutkom dla środowiska naturalnego i ludzkiego zdrowia, które w przeciwnym wypadku mogą okazać się jako skutek niewłaściwej manipulacji z tym produktem. Utylizacja materiałów pomaga chronić źródła naturalne. Z tego powodu, prosimy, aby nie wyrzucać stare elektryczne i elektroniczne urządzenia do odpadów domowych. Aby uzyskać więcej informacji o sposobach utylizacji starych urządzeń, należy skontaktować się z władzami lokalnymi, przedsiębiorstwem zajmującym się utylizacją odpadów lub sklepem, w którym został produkt kupiony.

SAFETY INFORMATION

PRECAUTIONS
