CRM 2122 - Radio samochodowe HYUNDAI - Bezpłatna instrukcja obsługi

Typ produktu	Radioodtwarzacz samochodowy z odtwarzaczem CD/MP3
Marka	Hyundai
Model	CRM 2122
Wymiary (S x W x G)	178 x 50 x 155 mm
Waga (Netto)	1.74 kg
Zasilanie	12V DC (11–16 V), masa ujemna
Maksymalna moc wyjściowa	45 W x 4 kanały
Ciągła moc wyjściowa	22 W x 4 kanały (4 Ω, 10% THD)
Odpowiednia impedancja głośników	4–8 omów
Napięcie wyjściowe przedwzmacniacza	2.0 V (tryb odtwarzania CD: 1 kHz, 0 dB, obciążenie 10 kΩ)
Bezpiecznik	15A
Zakres częstotliwości FM	87.5–108.0 MHz (Europa) / 87.5–107.9 MHz (Ameryka)
Zakres częstotliwości AM	522–1620 kHz (Europa) / 530–1710 kHz (Ameryka)
Odtwarzanie płyt	CD, CD-R, CD-RW, MP3 (zgodny z ISO 9660)
Funkcje RDS	AF, PS, TA, PTY, EON, CT
System antykradzieżowy	Odpinany panel przedni
Regulatory audio	Głośność, Bas, Sopran, Balans, Fader; 5-pasmowy DSP (Pop, Rock, Klasyczny, Płaski, Wyłączone)
Stosunek sygnału do szumu odtwarzacza CD	>80 dB
Pasmo przenoszenia odtwarzacza CD	20 Hz – 20 kHz
Separacja stereo FM	30 dB (1 kHz)
Stosunek sygnału do szumu FM	55 dB
Złącze przewodów	Złącze ISO (w zestawie); zmodyfikowane okablowanie dla VW/Audi/Opel
Przycisk resetowania	Tak (usuwa ustawienia zegara i zaprogramowane stacje)

Często zadawane pytania - CRM 2122 HYUNDAI

Jak zresetować Hyundai CRM 2122?

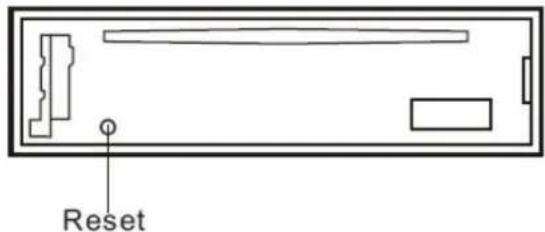

Naciśnij przycisk RESET długopisem po instalacji lub gdy urządzenie działa nieprawidłowo. Należy pamiętać, że spowoduje to usunięcie ustawień zegara i zapamiętanych stacji.

Czy mogę odtwarzać pliki MP3 na tym urządzeniu?

Tak, odtwarza pliki MP3 z płyt CD-R lub CD-RW. Pliki muszą mieć rozszerzenie .mp3 i być zapisane w formacie ISO 9660. Maksymalnie 1000 plików na płytę, 8 poziomów katalogów.

Jak ustawić zegar?

Naciśnij przycisk DISP, aby wyświetlić czas, a następnie naciśnij i przytrzymaj DISP przez ponad 2 sekundy. Czas zacznie migać. Obracaj pokrętło zgodnie z ruchem wskazówek zegara, aby ustawić godzinę, przeciwnie do ruchu wskazówek zegara dla minut. Naciśnij ponownie DISP, aby potwierdzić.

Do czego służy przycisk AMS?

AMS (Automatyczne zapamiętywanie stacji) skanuje zaprogramowane stacje 1-6 po 5 sekund każda po krótkim naciśnięciu. Po przytrzymaniu przez ponad 2 sekundy automatycznie zapisuje 6 najsilniejszych stacji w pamięci.

Jak korzystać z funkcji RDS, takich jak TA lub PTY?

Naciśnij TA, aby włączyć/wyłączyć komunikaty drogowe. Naciśnij PTY, aby wejść w tryb wyszukiwania typu programu (Muzyka lub Mowa). Użyj przycisków 1-6, aby wybrać konkretny typ programu. Przycisk AF przełącza tryb częstotliwości alternatywnych.

Co zrobić, gdy urządzenie wyświetla 'NO FILE' lub 'ERR-01'?

'NO FILE' oznacza, że płyta nie jest płytą CD lub nie zawiera plików MP3. 'ERR-01' wskazuje, że płyta jest włożona odwrotnie. Wyjmij płytę i włóż ją prawidłowo. Jeśli błędy nadal występują, wyczyść płytę lub spróbuj innej.

Czy mogę użyć płyty CD 3-calowej?

Nie, urządzenie nie może odtwarzać płyt CD 3-calowych (8 cm). Nigdy nie wkładaj płyty 3-calowej, nawet z adapterem, ponieważ może to spowodować awarię.

Jak zdjąć odpinany panel?

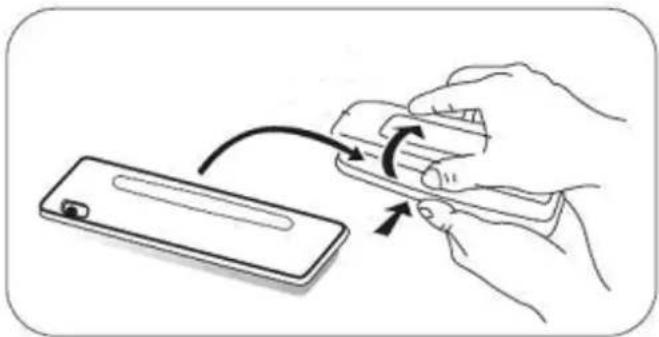

Wyłącz urządzenie, a następnie naciśnij przycisk zwalniania panelu. Delikatnie pociągnij panel. Przechowuj go w dołączonym etui, gdy nie jest używany.

Jaka jest maksymalna liczba plików MP3 na płytę?

Urządzenie obsługuje do 1000 plików i folderów na płytę. Aby uzyskać najlepszą wydajność, użyj stałej przepływności 128 kbps i częstotliwości próbkowania 44.1 kHz.

Moje zaprogramowane stacje radiowe są tracone po wyłączeniu samochodu. Co jest nie tak?

Przewód zasilania (żółty) może nie być podłączony do stałego źródła 12V. Upewnij się, że jest podłączony do zacisku, który jest zawsze pod napięciem, nie tylko po włączeniu zapłonu.

INSTRUKCJA OBSŁUGI CRM 2122 HYUNDAI

Príjem PTY (typu programu)

Nastavenie typu programu PTY

• Używaj tylko w systemie elektrycznym prądu stałego 12 V z uziemieniem negatywnym.
• W trakcie instalacji i przyłączaniu urządzenia odłącz negatywny terminal baterii samochodu.
• Przy wymianie bezpiecznika upewnij się, że liczba amper jest taka sama. Jeżeli używasz bezpiecznika z wyższą liczb§ amperów, może to spowodować ważne uszkodzenia urządzenia.
• NIE PRÓBUJ URZĄDZENIA ROZMONTOWYWAĆ. Promienie lasera z optycznego adaptera są niebezpieczne dla oczu.
• Dbaj, aby do wewnątrz urządzenia nie dostały się szpilki lub inne przedmioty; mogą powodować usterkę lub ryzyko bezpieczeństwa, np. porażenie prądem elektrycznym lub wystawienie się na działanie promieni lasera.
• Jeżeli przez dłuższy czas parkujesz auto gdzie jest bardzo ciepło lub zimno, przed wprowadzeniem urządzenia do eksploatacji chwilę poczekaj, dopóki temperatura wewnątrz auta będzie normalna.
• Utrzymuj głośność na takim poziomie, żeby można było słyszeć zewnątrz sygnały ostrzegawcze (syreny itd.).

UWAGI DOTYCZĄCE CD

- Odtwarzanie wadliwego lub zanieczyszczonego dysku może spowodować wypadnięcie dźwięku.

• CD trzymaj jak na rysunku.

- Nie dotykaj strony niedrukowanej.

- W celu ochrony danych nie naklejaj nalepek, ani folii na żadnej ze stron płyty.

- Nie wystawiaj CD bezpośrednio na działanie promieni słonecznych ani na działanie ciepła.

- Zanieczyszczoną płytę CD oczyść tkaniną do czyszczenia, od środka płyty w kierunku do

skrajów. Nigdy nie używaj rozpuszczalników takich jak benzyna lub spirytus.

- Urządzenie może odtwarzać CD o średnicy 3 palce (8 cm).

- Nigdy nie używaj ośmiocentymetrowych CD w adapterze ani CD o nieprawidłowym kształcie. Urządzenie nie musi ich wysunąć i dojdzie do usterki.

PRZED WPROWADZENIEM DO EKSPLOATACJI

- Nie podwyższaj zbytnio głośności, ponieważ ograniczy słyszalność dźwięków na zewnątrz, czym jazda staje się niebezpieczną.

- Przed wykonaniem bardziej złożonego zadania samochód zatrzymaj.

OSTRZEŻENIE

- NIE OTWIERAJ osłon ani nie naprawiaj urządzenia samemu. O pomoc zwrócić się do sprzedawcy lub doświadczonego technika.

SPIS TREŚCI

Informacje dotyczące bezpieczeństwa 38

Elementy sterujące panelu 39

Rady dotyczące przycisków 40

Podsumowanie MP3 41

Odtwarzanie MP3 42.-43

RDS 43.-45

Funkcie menu 46.-47

Połączenia elektryczne 48.-49

Przewodnik instalacyjny 50

System ochrony przed kradzieżą 51

Rozwiązywanie problemów 52.-53

Specyfikacja techniczna 53.-54

ELEMENTY STERUJĄCE PANELU

Odtwarzanie dysku / Preselekcja radia 1 – 6

1. -Włączenie

-Wyłączenie dźwięku

-Wyłączenie (naciśnij dłużej niż 2 sekundy)

1. -Otaczając gałkę

nastawisz

poziom głośności.

-Naciskając wybierz między VOL, BAS, TRE, BAL i FAD, otaczając gałką nastawisz poziom.

-Przytrzymując dłużej niż 2 sekundy wejdziesz do trybu menu.

1. -Zwolnienie panelu

2. -Radio

-Odtwarzanie płyty (jeżeli jest włóżona)

1. -AMS: Automatyczne ułożenie do preselekcji/Przejście między preselekcją

-Search: Wyszukiwanie ścieżki MP3, pliku, znaku 6.-11 Odtwarzanie płyt

1. -Odtwarzanie/pauza Odtwarzanie top (naciśnij dłużejniż 2 sekundy)

2. -Odtwarzanie początków

3. -Powtórne odtworzenie ścieżki

4. -Przypadkowe odtworze- nie ścieżek

5. -Skok o -10 ścieżek MP3 w dół

6. Skok o +10 ścieżek MP3 w góre

-Preselekcja radia

Naciskając nastroisz

wybranąstację. Przytrzymując dłużej niż 2 sekundy stację ułożysz.

1. -Przełączenie wyświetl- nia

2. -Przełączanie pasm

FM1 -> FM2 -> FM3 ->

AM1 -> AM2

1. -Sytuacja na drodze

2. -Typ programu

3. -Alternatywna częstotliw

4. -Wysunięcie płyty

5. -Strojenie radia

-Przeskakiwanie/

Przeszukiwanie ścieżek

RADY DOTYCZĄCE PRZYCISKÓW

Radio:

Naciskając krótko przycisk 9 lub : nastroisz stację, jeżeli znasz jej częstotliwość.

Jeżeli przytrzymasz je dłużej niż 2 sekundy, automatycznie uaktywnia się strojenie i zatrzyma na miejscu, gdzie odbiera sygnał następna stacja.

Krótkimi wciśnięciami 9 lub : przejdziesz na następną lub poprzednią ścieżkę.

Przytrzymując przycisk dłużej niż 2 sekundy będziesz się w ścieżce szybko poruszać w kierunku w przód lub w tył.

AMS: Auto Memory Store (Automatyczne układanie do pamięci)

Krótkimi wciśnięciami przejdziesz przez ułożone stacje a każda będzie odtwarzać się przez 5 sekund. Jeżeli przycisk przytrzymasz dłużej niż 2 sekundy, automatycznie ułoży się do pamięci przycisków preselekcji 1 – 6, 6 najsilniejszych dostępnych stacji.

Ustawienie czasu

1. Po naciśnięciu przycisku DISP wyświetli się czas.
2. Jeżeli przycisk naciśniesz powtórnie dłużej niż 2 sekundy, wyświetlony czas będzie migał. Obracając guzik w kierunku ruchu wskazówek zegara ustawisz godziny, otaczając w przeciwnym kierunku do ruchu wskazówek zegara ustawisz minuty.
3. Powtórnym naciśnięciem przycisku DISP operację potwierdzisz.

PODSUMOWANIE MP3

Podsumowanie MP3

• MP3 to skrót MPEG Audio Layer 3 i oznacza normę technologii kompresji dźwiękowej.
• To urządzenie umożliwia odtwarzanie plików MP3 na dyskach CD-ROM, CD-R lub CD-RW.
• Urządzenie jest zdolne czytać pliki MP3 zapisane w formacie spełniającym normę ISO 9660. Jednak nie wpiera danych MP3 zapisanych metodą blokowego zapisu (packet write).
• Urządzenie nie jest zdolne przeczytać pliku MP3, który ma inną końcówkę niż „mp3“.
• Jeżeli odtwarzasz plik, którego nie ma w MP3 a ma końcówkę „mp3“, mogą wystąpić zakłócenia.
• W tej instrukcji dlatego używamy, co w komputerowej terminologii nazywa się „plik MP3“ i „plik“, terminami „ścieżka“ i „album“.
• Maksymalna liczba poziomów katalogu wynosi 8, wraz z katalogiem podstawowym.
• Maksymalna liczba plików i folderów na dysku wynosi 1000.
• Urządzenie nie musi odtwarzać ścieżki w kolejności numerycznej ścieżek.
• Jeżeli płyta zawiera ścieżki dźwiękowe i pliki MP3, urządzenie odtworzy tylko ścieżki dźwiękowe.
• Przy odtwarzaniu płyt 8 kbps lub VBR* miniony czas odtwarzania w oknie displeju nie będzie wyświetlony poprawnie i również nie musí dobrze działać odtwarzanie początków ścieżek (INTRO). *VBR = Variable Bir Rate – zmienna przepływność.

Uwaga dotycząca wytworzenia własnych CD-R lub CD-RW zawierających pliki MP3

• Jeżeli chcesz mieć wysoką jakość dźwięku, zalecamy konwertować pliki MP3 częstotliwością wzorcową 44.1 kHz i stałą prędkością 128 kbps.
• Na płycie nie układaj więcej niż 1000 plików MP3.
• W formatach spełniających ISO 9660 maksymalna dopuszczalna liczba poziomów pod folderów 8, wraz z podstawowym katalogiem (folderem).
• Jeżeli używasz CD-R, możliwe jest odtwarzanie tylko płyt, które były finalizowane.
• Upewnij się, że przy wypalaniu CD-R z MP3 płyta jest sformatowana jak płyta danych a NIE jako płyta dźwiękowa.
• Na CD-R nie powinieneś z plikami MP3 zapisywać plików, które nie są w MP3, ani niepotrzebnych folderów, w innym przypadku trwa bardzo długa zanim urządzenie zacznie odtwarzać pliki MP3.
• W niektórych mediach CD-R jest możliwe, że dane nie były dobrze zapisane ze względu na niską jakość produkcyjną media. W takim przypadku nie muszą być dane dobrze reprodukowane. Zalecamy używać płyty dobrej jakości CD-R.
• Dla nazwy albumu lub ścieżki wyświetl się aż 16 znaków. Konieczna jest wersja tagu ID3 1.x.
• Miej świadomość, że urządzenie nie musi odtwarzać ścieżki w kolejności, w jakiej zapisaleś na płytę.

ODTWARZANIE MP3

Przy odtwarzaniu płyt MP3 może przez displej LCD rolować cała nazwa folderu/katalogu i tag ID3 (nazwa utworu, albumu i interpreta).

Wyszukiwanie ścieżki MP3

Przyciskiem AMS wybierz tryb „TRACK SCH“.

Naciśnij przycisk SEL i LCD displej wyświetli „001”.

Jeżeli żądany numer ścieżki jest niższy niż 100,

otocz guzik i wybierz pierwszy numer. Naciśnij znowu przycisk SEL

i obracając guzikiem wybierz dla numeru ścieżki cyfrę, która wskazuje dziesiątki.

Powtórnym naciśnięciem przycisku SEL dłużej niż 2 sekundy ścieżkę odtworzy.

Jeżeli żądasz wyższy numer ścieżki niż 100,

obróć guzik i wybierz pierwszą cyfrę. Naciskając znowu przycisk SEL

i obracając guzik wybierz dla numeru ścieżki cyfrę, która wskazuje dziesiątki. Potwierdź naciskając przycisk SEL.

Otaczając guzik wybierz cyfrę, która wskazuje setki i naciskając przycisk SEL

ścieżkę odtworzy.

* Jeżeli zadany numer ścieżki jest wyższy niż

TRK SCH

maksymalna liczba plików,

odtworzy się ostatni utwór.

001

Wyszukiwanie plików MP3

Podwójnym naciśnięciem przycisku AMS wybierz tryb „FILE SCH“. Wejdź do niego naciskając przycisk SEL.

Otaczając gałką wybierz folder.

Jeżeli chcesz odtwarzać tylko utwory z tego folderu, odtworzy się pierwsza ścieżka folderu naciskając przycisk SEL dłużej niż 2 sekundy. Jeżeli chcesz odtworzyć żądną ścieżkę z folderu, naciśnij przycisk SEL a otaczając gałkę wybierz żądaną ścieżkę. Ścieżkę odtwórz powtórnym naciśnięciem przycisku SEL.

FILE SCH

ODTWARZANIE MP3

Wyszukiwanie znaku MP3

Naciskając trzy razy przycisk AMS wybierz tryb „CHAR SCH“.

Po naciśnięciu przycisku SEL wyświetli się „A“.

Po naciśnięciu przycisku SEL wyświetli się „A“.

Jeżeli naciśniesz przycisk SEL dłużej niż 2 sekundy, wyświetli się ścieżka, w nazwie której jest „A“.

Otaczając gałę wybierz pierwszy znak danej nazwy ścieżki i potwierdź naciskając przycisk SEL. Potem na dalszej pozycji zamiga „A“. Wybierz drugi i dalsze znaki danej nazwy ścieżki postępując jak wyżej. Naciskając przycisk SEL dłużej niż 2 sekundy odtworzysz ścieżkę z wybraną nazwą.

Np: wyszukiwanie słowa „ECHO“.

RDS (RADIO DATA SYSTEM)

Dostępność służby RDS różni się w zależności od obszaru. Uświadom sobie, że jeżeli służba RDS nie jest w Twojej okolicy do dyspozycji, następujące funkcje nie będą dostępne. Następujące funkcje są do dyspozycji przy odbiorze stacji z RDS.

Podstawowe funkcje RDS

AF (liczba alternatywnych częstotliwości): Jeżeli odbiór jest słaby, automatycznie nastroi się stacja z RDS wysyłąjąca taki sam program

PS (słuzba nazwy programu): Zamiast częstotliwości pojawi się nazwa stacji.

Tryb AF: Naciskając przycisk AF krócej niż 1 sekundę możesz przełączać między włączonym i wyłączonym trybem AF.

Indykacja AF na LCD displeju będzie migać, aż dojdzie do przyjęcia informacji RDS.

Tryb REG: Naciskając przycisk AF dłużej niż 1 sekundę włącz lub wyłącz tryb REG.

Częstotliwość zmienia się tylko w programach w ramach regionu.

Częstotliwość zmienia się tylko w programach poza regionem.

Jeżeli w trybie FM jest aktywowana funkcja AF, można odbierać i układać funkcje SEEK, SCAN i AMS.

BBC P4

REG ON

REG OFF

Ustuga CT (Czas godzin)

Przy odbiorze stacji z RDS ustawi służba CT (czas godzin) automatyczny czas. Na obszarach, gdzie ustuga CT jest nie dostępna, pojawi się NO CT.

NO CT

RDS (CIAG DALSZY)

Wiadomości o sytuacji na drodze

Niektóre stacje FM RDS regularnie wysyłąją sytuację na drodze.

TP (identyfikacja programu) Wysyłanie informacji na drod- ze.

TA (identyfikacja wysyłania informacji na drodze) Radiowe informacje o sytuacji na drodze.

TRAF INF

Tryb TA: Funkcję TA włączysz i wyłączysz przyciskiem TA.

Jeżeli tryb TA jest włączony, wskaźnik TA na LCD displeju zacznie migać.

Jeżeli odbiera informacje o sytuacji na drodze, zacznie bez względu na aktualny tryb odbiór na poziomie głośności 20, jeżeli głośność jest nastawiona na niższy poziom niż 20. Po ukończeniu odbioru urządzenie powróci do poprzedniego trybu i na poprzedni poziom głośności.

Jeżeli włączone jest TA, można odbierać i układać funkcje SEEK, SCAN i AMS tylko jeżeli jest odbierany kod identyfikacji programu (TP).

EON (Enhanced Other Networks) – Informacje o innych sieciach

Jeżeli odbierane są dane EON, zaświeci się wskaźnik EON i funkcje TA i AF posiadają wyższą jakość.

TA: Można odbierać informacje na drodze ze stacji aktualnej lub innej sieci.

AF: Lista częstotliwości wybranych stacji z RDS aktualizuje dane EON. EON umożliwia radiu, aby lepiej wykorzystało informacje RDS.

Ciągle aktualizuje listę AF wybranych stacji, wraz z tą, która jest właśnie nastrajana. Jeżeli ułożysz do preselekcji stację w obszarze swoje zamieszkania, będziesz mógł później odbierać taką samą stację na alternatywnej częstotliwości lub którąkolwiek inną stację wysyłąjącą taki sam program. Funkcje EON również zachowuje informacje o miejscu dostępnych stacji TP w celu ich szybkiego odbioru.

RDS (RADIO DATA SYSTEM)

Odbiór PTY (typu programu)

Stacje FM RDS wysyłąją sygnał identyfikacji typu programu.

Na przykład: wiadomości, rock, informacje, sport, itd.

NEWS

Tryb PTY: Naciskając przycisk PTY włączysz funkcję PTY. Wyświetli się poprzedni PTY i zacznie wyszukiwanie, jeżeli 2 sekundy nie naciśniesz żadnego przycisku.

Jeżeli nie istnieje odpowiadający typ programu, wyświetli się NO PTY.

Ustawienie typu programu PTY

Jednym naciśnięciem przycisku PTY dostaniesz się do zadania typu muzyki, podwójnym naciśnięciem przycisku PTY dostaniesz się do zadania typu mówionego słowa.

Następnie przyciskami 1 – 6 wybierz dany typ programu.

Nr PRESELEKCJI TYP MUZYKI TYP SŁOWA MÓWI ONEGO
1	POP M (Pop)	NEWS (Wiadomości)
		AFFAIRS (Wydarzenia)
	ROCK M (Rock) INFO (Informacje)
2	M.O.R. (Średni prąd)	SPORT (Sport)
		EDUCATE (Edukacyjne)
	LIGHT M (Lekka kl. muzyka) DRAMA (Dramatyczne)
3	CLASSICS (Muzyka klasyczna)	CULTURE (Kultura)
		SCIENCE (Nauka)
	OTHER M (Inna muzyka) VARIED (Różne)
4	JAZZ M (Jazz)	WEATHER (Pogoda)
		FINANCE (Finanse)
	COUNTRY (Country) CHILDREN (Dla dzieci)
5	NATIONAL M (Muzyka ludowa)	SOCIAL (Socjalne)
		RELIGION (Religijn)
	OLDIES M (Stare hity) PHO NE IN (Dyskusje ze słuchaczami)
6	FOLK M (Folk) TRAVEL	(Cestovanie)
	FOLK (Folk) HOBBIES	(Czas wolny)
		DOCUMENT (Dokumentalne)

MENU FUNKCJI

Naciskając gałkę dłużej niż 2 sekundy wejdziesz do trybu menu, potem każdym naciśnięciem zmienisz tryb następująco:

Tryb TA -> tryb MASK -> TA VOL -> tryb RETUNE -> tryb DSP -> tryb ESP -> tryb MULT -> Wł./Wył. funkcja LOUD -> Wł./Wył. funkcja BEEP -> tryb SEEK 1/2 (tylko w trybie tunera) -> tryb ST/MO -> tryb LOCAL/DX -> tryb VOL -> A-VOL

Tryb TA (Informacje o sytuacji na drodze)

Otaczając guzik wybierz tryb TA ALARM lub TA SEEK. Jeżeli funkcja TA (sytuacja na drodze) jest włączona i w danym czasie nie przyjmuje żadnego identyfikującego kodu programu, nie wyświetli się TA ani TP ale aktywuje się TA ALARM lub TA SEEK.

Tryb TA ALARM: wyświetli NO TA/TP a alarm nastawi się na wyłączono.

Tryb TA SEEK: aktywuje się TA SEEK (wyszukiwanie TA).

Tryb MASK (Odfiltrowanie)

Otaczając guzik wybierz tryb MASK DPI lub MASK ALL.

Tryb MASK DPI: Odfiltrują się tylko AF, które posiadają różną identyfikację programu.

Tryb MASK ALL: Odfiltrują się AF, które posiadają różną identyfikację programu i żaden sygnał RDS z bardzo silnym polem.

TA VOL (Głośność informacji na drodze)

Wybierz głośność TA otaczając gałkę.

Tryb powtórnego nastrojenia

Otaczając guzik wybierz RETUNE-S lub RETUNE-L.

RETUNE-S lub RETUNE-L to wybór długości interwału powtórnego nastrojenia funkcji TA SEEK.

RETUNE-S: short (krótki), interwał powtórnego nastrojenia funkcji TA SEEK wynosi 45 sekund.

RETUNE-L: long (długi), ), interwał powtórnego nastrojenia funkcji TA SEEK wynosi 180 sekund.

Uwaga: Funkcje trybu RETUNE dla TA są do dyspozycji tylko w trybie TA SEEK.

Tryb DSP

Otaczając guzik wybierz efekt dźwiękowy DSP (opracowanie dźwięku cyfrowego):

POP -> ROCK -> MUZYKA KLASYCZNA -> NEUTRALNY -> DSP WYŁĄCZONO

Tryb EPS

EPS 12 sekund: Dla CD-ESP wybrany czas 12 sekund, dla MP3-ESP czas > 100 sekund.

EPS 45 sekund: Dla CD-ESP wybrany czas 45 sekund, dla MP3-ESP czas > 100 sekund.

MENU FUNKCJI

Włączenie/wyłączenie parametru MULT (Więcej relacji)

MULT OFF: mieszane CD, CD z jedną relacja.

MULT ON: mieszane, extra, CD z wieloma relacjami.

Włączenie/wyłączenie LOUD (Uwyraźnienie głośności)

Otaczając guzik wybierz włączenie lub wyłączenie uwyraźnienia głośności.

Włączenie/wyłączenie funkcji BEEP (Cyknięcie)

Otaczając guzik wybierz włączenie lub wyłączenie dźwięku pipnięcia.

Tryb SEEK (Wyszukiwanie) 1 / 2

Otaczając guzik wybierz tryb wyszukiwania 1 lub 2.

SEEK 1: Wyszukiwanie stacji zatrzyma się, gdy przyjmie się następna stacja.

SEEK 2: Wyszukiwanie stacji zatrzyma się, kiedy jest zwolniony przycisk 8 lub 7 i przyjmie się następna stacja.

Tryb STEREO/MONO

Otaczając guzik wybierz tryb FM stereo lub mono.

Tryb LOCAL/DX (Miejscowe/oddalone stacje)

Otaczając guzik wybierz wrażliwość tunera dla miejscowych lub oddalonych stacji.

Tryb VOL LAST/ADJUST (Ostatnia nastawiona głośność / określona głośność)

Otaczając guzik wybierz tryb V-LAST. Głośność po włączeniu będzie taka sama, jak poziom głośności przy ostatnim wyłączeniu.

Otaczając guzik wybierz tryb V-ADJ. Głośność po włączeniu będzie taka sama, jak nastawiony poziom głośności.

A-VOL

Otaczając guzik nastaw głośność przy włączeniu urządzenia w trybie V-ADJ.

ZŁĄCZA ELEKTRYCZNE

Schemat podłączenia


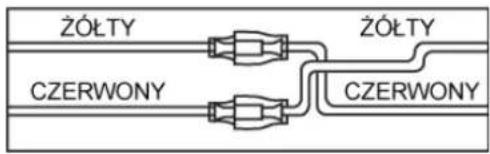

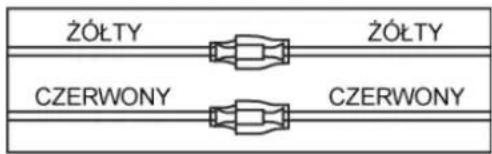

W niektórych modelach aut VW/Audi lub Opel (Vauxhall) możliwe, że będzie trzeba zmienić połączenie kabla zasilającego według rysunku, w innym przypadku może dochodzić do skasowania pamięci urządzenia po jego wyłączeniu. Przed instalacją urządzenia zwrócić się do autoryzowanego sprzedawcy samochodów.

Pierwotne złącza

Zmienione złącza

POŁACZENIE ELEKTRYCZNE

Zastosowanie konektora ISO

1. Jeżeli Twój samochód posiada konektor ISO, połącz konektory ISO według rysunku.
2. Podłączając bez konektorów ISO przed połączeniem skontroluj uważnie kable w samochodzie. Niepoprawne połączenie może spowodować ważne uszkodzenie urządzenia. Odetnij konektor, połącz kolorowe przewodniki kabla zasilającego z baterią samochodowa według tabelki oznaczenia poniżej dla połączeń kablowych głośników i zasilania.

UMIESZCZENIE	FUNKCJA
	Konektor A Konektor B
1 Tylny prawy (+) – fioletowy
2 Tylny prawy (-) – fioletowy / czarny pas
3 Przedni prawy (+) – szary
4 Zmienny prąd.+ / czerwony Przedni prawy (-) – szary / czarny pas
5 Auto antena / niebieski Przedni lewy (+) – biały
6 Przedni lewy (-) – biały / czarny pas
7 Baterie 12V(+) / żółty Tylny lewy (+) – zielony
8 Uziemienie / czarny Tylny lewy (-) – zielony/ czarny pas

PRZEWODNIK INSTALACYJNY

Postępowanie przy instalacji

Najpierw dokończ połączenie elektryczne a potem skontroluj jego poprawność.

Resetowanie

Urządzenie resetuj do pierwotnego stanu naciskając przycisk RESET spiczastym przedmiotem.

Uwaga: Naciskając przycisk RESET wymażesz nastawienie godzin i ułożone stacje.

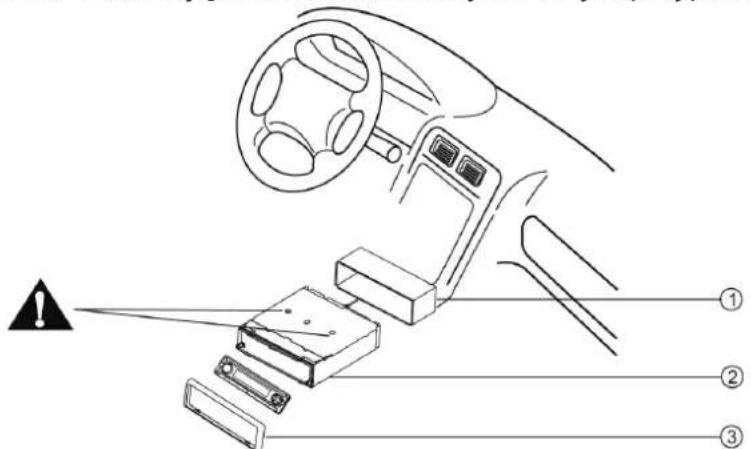

Otwór instalacyjny

Urządzenie można instalować do każdej deski rozdzielczej, która ma otwór według rysunku poniżej. Deska rozdzielcza powinna mieć 4,75 - 5,56 mm gruba, aby umożliwiała dobre zamoco-wanie urządzenia.

Przed instalacją usuń te dwie śruby. W innym przypadku urządzenie nie będzie działało.

1. Zasuń kołnierz instalacyjny do deski rozdzielczej i zagnij śrubokrętem języczki w kierunku na zewnątrz. Upewnij się, że dźwigienka zamku ※ jest na takim samym poziomie jak kołnierzinstalacyjny (nie wystaje na zewnątrz).

1. Zabezpiecz tylną część urządzenia.

Po umocowaniu śruby instalacyjnej i przewodu zasilania umocuj gumową podkładką tylną część urządzenia do karoserii auta.

1. Wlóż ramkę panelu.

SYSTEM OCHRANY PRZED KRADZIEŻA

Urządzenie wyposażone jest w zdejmowany panel.

Po zdjęciu panelu urządzenie nie działa.

Włożenie zdejmowanego panelu do puzdra

1. Wyłącz urządzenie.
2. Zdejmuj panel.
3. Lekko naciśnij przycisk puzdra i otwórz go. Włóż panel do puzdra i przy wysiadaniu z samochodu weź z sobą.

Instalacja zdejmowanego panelu

1. Włóż prawą część panelu do prawej części otworu dla panelu urządzenia.
2. Naciśnij na lewą stronę panelu, aż
3. zapadnie do otworu panelu urządzenia.

Wyciągnięcie urządzenia, wyłączenie urządzenia

1. Zdejmij panel i ramkę panelu.
2. Do otworów po stronach urządzenia zasuń klucze o kształcie „L“, aż zapadną.
3. Wyciąg urządzenie.

Jeżeli podejrzewasz usterkę, natychmiast wyłącz urządzenie. Jeżeli urządzenie zachowuje się nienormalnie, np. nie działa dźwięk lub z wychodzi z niego kurz lub jest czuć smród, grozi niebezpieczeństwo pożaru lub porażenia prądem elektrycznym. Natychmiast przestań go używać i skontaktuj się ze sklepem, gdzie urządzenie zakupiłeś. Nigdy nie próbuj naprawiać urządzenia samemu, ponieważ jest to niebezpieczne.

Ogólne

Urządzenia nie można włączyć lub nie słychać dźwięku.

Nie jest włączona stacyjka auta. Obróć kluczem do pozycji ACC lub włączono.

Kable nie są dobrze połączone. Skontroluj połączenie.

Spalony bezpiecznik. Wymień bezpiecznik.

Zbyt niska głośność. Skontroluj głośność lub wyłącznik dźwięku.

Jeżeli nie pomogą wyżej wymienione operacje naciśnij, przycisk RESET.

Płyta

Płyta jest włóżona, ale brak dźwięku.

Płyta jest włóżona odwrotnie.

Wlóż płytę poprawnie, drukowaną stronę w góre.

Płyta jest zanieczyszczona lub uszkodzona. Wyczyść płytę lub użyj inną.

Przeskakuje dźwięk, jakość dźwięku jest niska.

Płyta jest zanieczyszczona lub uszkodzona. Wyczyść płytę CD lub użyj inną.

Dźwięk przeskakuje przez wibracje.

Kąt montażu wyższy niż 30°.

Ustaw kąt montażu na mniej niż 30°.

Niestabilne umocowanie.

Zamontuj urządzenie stabilnie za pomocą części montażowych.

Radio

W trakcie wysyłania słychać zbyt dużo szumu.

Stacja jest zbyt oddalona lub sygnał zbyt słaby.

Wybierz inne stacje z wyższym poziomem sygnału.

Doszło do straty wybranej stacji.

Kabel baterii nie jest dobrze przyłączony.

Podłącz kabel baterii do konektora, do którego płynie ciągle prąd.

Wyświetlenie meldunków błędów

Płyta nie jest CD lub nie zawiera plików MP3.

NO FILE

Płyta jest włóżona odwrotnie.

ERR-01

Bład przy odczytywaniu, skontroluj płytę.

Bład MP3, skontroluj płytę.

Błąd mechanizmu płyty.

Przyciskiem ▲ wysuń płytę.

W przypadku, że płyty nie można wysunąć naciśnięciem przycisku ▲, naciśnij RESET a potem znowu naciśnij przycisk ▲

Jeżeli ani w tym przypadku nie dojdzie do wysunięcia, zwrócić się do sprzedawcy.

SPECYFIKACJA TECHNICZNA

Ogólnie

Zasilanie:Maksymalna moc wyjściowa:Stała moc wyjściowa:Odpowiednia impedancja głośników:Napięcie wyjściowe przedwzmacniacza:Wyjściowa impedancja (wideo)Bezpiecznik:Rozmiary (szer. x wys. x gł.):Waga (NETTO):

12 V stały prąd(11 – 16 V)Napięcie testujące 14,4V, negatywne uziemienie45 W x 4 kanały22 W x 4 kanały(4 Ω 10% cał. harm. znieksz.)4 – 8 ohm2,0 V (tryb odtwarzania CD:1 kHz, 0 dB, 10 kΩ)75 ohm15A178 x 50 x 155 mm1,74

Radio FM stereo

Zakres częstotliwości:	87,5 – 108,0 MHz (Europa)
	87,5 – 107,9 MHz (Ameryka)
Wrażliwość użytkowa:	8 dBμ
Wrażliwość odbioru (S/SZ=50dB):	12 dBμ
Odpowiedź częstotliwości:	30 Hz – 15 kHz
Oddzielenie kanałów:	30 dB (1 kHz)
Odstęp sygnału użytkowego od lustrzanego	50 dB
Odstęp częstotliwości pośredniej:	70 dB
Odstęp sygnał/szum:	55 dB

Uwaga: Ze względu na rozwój technologii specyfikacja i wykonanie mogą zmienić się bez poprzedniego powiadomienia.

Radio AM (MW)

Zakres częstotliwości:Wrażliwość użytkowa:(S/SZ=20dB):

522 – 1620 kHz (Europa)530 – 1710 kHz (Ameryka)30 dBμ

Odtwarzacz płyt

System:	Cyfrowy system dźwiękowy dysku
Odpowiedź częstotliwościowa:	20 Hz – 20 kHz
Odstęp sygnał/szum:	>80 dB
Całkowite harmoniczne zniekształcenie:	mniej niż 0,20% (1 kHz)
Kołysanie:	pod progiem mierzenia
Oddzielenie kanałów:	>60 dB

Komponenty

Kołnierz montażowy	1
Śruba samo nacinająca M5x6 mm	4
Śruba montażowa (50 mm)	1
Konektor kablowy	1
Puzdro na panel czołowy	1
Ramka panelu	1
Klucz w kształcie „L“l	2
instrukcja obsług	1
Gumowa podkładka	1

OSTRZEŻENIE: ABY UNIKNAĆ NIEBEZPIECZEŃSTWA POŻARU LUB PORAŻENIA PRĄDEM ELEKTRYCZNYM, NIE WOLNO WYSTAWIAĆ SPRZĘTU NA DZIAŁANIE DESZCZU BADŹ WILGOCI. URZĄDZENIE ODBIORCZE ZAWSZE WYŁĄCZYĆ Z GNIAZDKA, KIEDY NIE JEST UŻYWANE LUB PRZED NAPRAWA. W URZĄDZENIU NIE MA ŻADNYCH CZĘŚCI, KTÓRE BY MÓGŁ ODBIORCASAMODZIELNIE NAPRAWIAĆ. NAPRAWĘ SPRZĘTU NALEŻY ZLECIĆ ODPOWIEDNIO PRZYGOTOWANEMU SERWISU AUTORYZACYJNEMU. URZĄDZENIE ZNAJDUJE SIĘ POD NIEBEZPIECZNYM NAPIĘCIEM.

Informacje o ochronie środowiska naturalnego

Wykonaliśmy to najlepsze, aby obniżyć ilość opakowań i stwierdziliśmy ich łatwe rozdzielenie na 3 materiały: tektura, masa papierowa i rozciągnięty polietylen. Urządzenie to zawiera materiały, które mogą być po demontażu utylizowane wyspecjalizowaną spółką. Prosimy, aby Państwo dotrzymywali miejscowe przepisy dotyczące obchodzenia się z papierami pakowymi, wyładowanymi bateriami i starymi urządzeniami.

Likwidacja starego elektrycznego i elektronicznego urządzenia

Ten symbol znajdujący się na produkcie, jego wyposażeniu lub opakowaniu oznacza, że z produktem nie można obchodzić jak z odpadami domowymi. Prosimy, aby Państwo przewieżli ten produkt na odpowiednie miejsce zbiorcze, gdzie zostanie przeprowadzona utylizacja tego właśnie elektrycznego i elektronicznego urządzenia. W Unii Europejskiej i w dalszych ziemiach europejskich istnieją miejsca zbiorcze dla zużytych elektrycznych i elektronicznych urządzeń. Przez to, że Państwo zapewnią właściwą likwidację produktu, można zapobiec możliwym negatywnym skutkom dla środowiska naturalnego i ludzkiego zdrowia, które w przeciwnym wypadku mogą okazać się jako skutek niewłaściwej manipulacji z tym produktem. Utylizacja materiałów pomaga chronić źródła naturalne. Z tego powodu, prosimy, aby nie wyrzucać stare elektryczne i elektroniczne urządzenia do odpadów domowych. Aby uzyskać więcej informacji o sposobach utylizacji starych urządzeń, należy skontaktować się z władzami lokalnymi, przedsiębiorstwem zajmującym się utylizacją odpadów lub sklepem, w którym został produkt kupiony.

SAFETY INFORMATION

PRECAUTIONS
