INSTRUKCJA OBSŁUGI ETV-4160 Concept

Elektryczny piekarnik wielofunkcyjny do zabudowy

Dziękujemy za zakup produktu marki Concept i życzymy Państwu pełnej satysfakcji podczas jego użytkowania.

Przed pierwszym użyciem należy uważnie przeczytać całą instrukcję obsługi, zachowując ją na przyszłość. Prosimy upewnić się, aby także pozostałe osoby, które będą posługiwały się urządzeniem, zapoznały się z niniejszą instrukcją.

SPIS TREŚCI

Parametry techniczne 23

Wazne ostrezenia 24

Opis produktu 25

Opis panelu sterowania....26

Instrukcja obsługi 26

Podstawowe funkcje urządzenia 26

Poszczególne funkcje pieczenia....27

Orientacyjne temperatury, poziomy wsuwania i czasy pieczenia....28

Rady dotyczące pieczenia....28

Zaawansowane funkcje urządzenia 29

Czyszczenie i konserwacja 30

Instalacja urządzenia 30

Serwis....32

Ochrona środowiska 33

Parametry techniczne
Napięcie 220-240 V ~ 50/60 Hz
Pobór mocy 2900 W
Pobór mocy górnego elementu grzewczego 1300 W
Pobór mocy dolnego elementu grzewczego 900 W
Pobór mocy elementu grzewczego do grillowania 2000 W
Zakres ustawienia temperatury 50 – 250 °C
Wymiary do instalacji (sz. x w. x gł.) 560 x 590 x 560 mm
Wymiary zewnętrzne (sz. x. w. x gł.) 595 x 595 x 575 mm
Wymiary wewnętrzne (sz. x w. x gł.) 442 x 318 x 400 mm
Objętość wewnętrzna 56 l
Ciężar	36 kg
Poziom hałasu	< 63 dB(A)

WAŻNE OSTRZEŻENIA:

Przy dostarczeniu urządzenia

• Natychmiast po dostarczeniu należy sprawdzić opakowanie i urządzenie, czy nie doszło do ich uszkodzenia podczas transportu.
• UWAGA! Niektóre rogi i krawędzie urządzenia, które po zainstalowaniu będą ukryte, mogą być ostre! Należy uważać, aby nie doszło do zranienia!
• Jeżeli urządzenie jest uszkodzone, nie należy go używać. Należy bezzwłocznie skontaktować się z dostawca.
• Przed rozpoczęciem użytkowania należy usunąć z urządzenia wszystkie elementy opakowania i wyjąć materiały marketingowe.
  • Opakowanie należy we właściwy sposób zutylizować.

Instalacja

• Podczas instalacji i podłączania urządzenia należy postępować według instrukcji montażu.
• Podczas instalacji nie wolno podnosić urządzenia za uchwyt drzwiczek.
• Podczas instalacji urządzenie musi być odłączone od sieci elektrycznej.
• Należy sprawdzić, czy napięcie w sieci oraz zabezpieczenie prądowe odpowiadają wartościom podanym na tabliczce znamionowej urządzenia. Należy korzystać wyłącznie z uziemionego gniazda elektrycznego.
  • Po zainstalowaniu urządzenia jego wtyczka elektryczna lub odpowiedni bezpiecznik muszą być dostępne.

Użytkowanie urządzenia

• Nie należy używać urządzenia w sposób inny, niż podano w niniejszej instrukcji.
- Urządzenia należy używać tylko w gospodarstwie domowym i tylko do pieczenia żywności.
- Urządzenia nie może być używane przez osoby bose.
- Do wnętrza urządzenia nie wolno wkładać potraw o zbyt dużej objętości oraz metalowych przedmiotów. Mogą one spowodować pożar.
• Nie wolno siadać ani stawać na otwartych drzwiczkach urządzenia.
- Osoby niepełnosprawne ruchowo lub umysłowo, osoby nieodpowiedzialne lub osoby, które nie zapoznały się z niniejszą instrukcja, mogą używać urządzenia tylko pod nadzorem odpowiedzialnej, poinformowanej osoby.
- UWAGA! Przy otwieraniu drzwiczek, z urządzenia może wydostać się duża ilość pary lub wytrysnąć tłuszcz. Należy zachować ostrożność. Niebezpieczeństwo poparzenia!
- Nie należy dotykać gorących powierzchni i elementów grzewczych w trakcie pracy urządzenia oraz przez pewien czas po jej zakończeniu.
• Nie należy używać urządzenia, jako schowka.
- Nie wolno dotykać urządzenia wilgotnymi lub mokrymi rękami.
• W przypadku awariji należy wyłaczyć urządzenie i wyjąć wtyczke z gniazdka elektrycznego.
- Wyłączając urządzenie z gniazdka, nie wolno szarpać za przewód zasilający, należy chwycić wtyczkę i pociągnać za nia.
- Należy regularnie kontrolować urządzenie i przewód zasilający pod kątem ewentualnych uszkodzeń. Nie wolno włączać uszkodzonego urządzenia elektrycznego.
- Nie należy używać urządzenia, jeżeli drzwiczki lub uszczelka drzwiczek są uszkodzone. Należy zlecić naprawę autoryzowanemu serwisowi.
• Nie należy zanurzać przewodu zasilającego ani wtyczki w wodzie lub innych cieczach.
- Jeżeli urządzenie nie jest używane, wszystkie elementy sterowania powinny być w położeniu „wyłączone”.
- Jeżeli urządzenie jest używane, nie należy zostawiać otwartych drzwiczek szafek znajdujących się nad nim, ponieważ mogą ulec uszkodzeniu w wyniku oddziaływania pary i ciepła, np. w czasie otwierania drzwiczek urządzenia.
• Nie należy używać sprzętu z uszkodzona powierzchnia, zużytego lub posiadającego inne wady.

Kiedy w domu są dzieci

• Urządzenia należy używać w miejscu niedostępnym dla dzieci i osób nieodpowiedzialnych. Nie należy pozwolić im na posługiwanie się urządzeniem.

• Jeżeli w trakcie pracy urządzenia w pobliżu znajdują się dzieci, należy zachować szczególnie ostrożność.

• Nie należy pozwolić na to, aby urządzenie służyło dzieciom do zabawy.

• Nie należy używać akcesoriów innych niż zalecane przez producenta.

UWAGA!

Urządzenie należy otwierać tylko na krótko, w celu włożenia i wyjęcia potraw, w przeciwnym razie istnieje ryzyko poranienia, na przykład w skutek potknięcia się.

Dzieci mogłyby zamknąć się w urządzeniu (niebezpieczeństwo uduszenia) lub narazić się na innego rodzaju niebezpieczeństwa.

Ewentualne usterki

• Napraw i modyfikacji urządzenia może dokonywać tylko wykwalifikowany specjalista.
• W trakcie napraw i różnych operacji urządzenie musi być odłączone od sieci elektrycznej. Należy wyłączyć bezpiecznik lub wyjąć wtyczkę kabla zasilającego.
• Wyłączając urządzenie z gniazdka, nie wolno szarpać za przewód zasilający, należy chwycić wtyczkę i pociągnąć za nią.

W przypadku nieprzestrzegania wskazówek producenta ewentualne naprawy nie będą uznawane, jako gwarancyjne.

OPIS PRODUKTU

A. Pokrętło regulacji temperatury
B. Wskaźnik pracy
C. Uchwyt drzwi piekarnika
D. Pokrętło wyboru funkcji
E. Panel sterowania z wyświetlaczem
F. Szklane drzwi

1 Ruszt duży 1 szt.
2 Blacha do pieczenia płytka (głębokość 19 mm) 1 szt.

1. Pokrętło wyboru funkcji
2. Przycisk ustawiania odliczanego czasu (minutnik)
3. Przycisk ustawiania aktualnego czasu
4. Przycisk STOP
5. Przycisk START
6. Pokrętło wyboru -/+

INSTRUKCJA OBSŁUGI

Przed pierwszym uruchomieniem

Przed rozpoczęciem użytkowania urządzenie należy, ze względów higienicznych, przetrzeć z zewnątrz i od wewnątrz wilgotną ściereczką. Akcesoria należy wymyć w ciepłej wodzie z dodatkiem płynu do mycia naczyń lub w zmywarce. Następnie należy włączyć urządzenie na 20 minut bez żywności, ustawiając temperaturę na maksimum (patrz akapit Instrukcja obsługi). Możliwe, że urządzenie w tym czasie będzie wydzielało lekki swąd i dym, które jednak po krótkim czasie powinny zniknąć. W tym czasie należy dokładnie wietrzyć pomieszczenie.

Uwaga: Pokrętło wyboru funkcji (D) i pokrętło temperatury (A) po naciśnięciu „wyskakują”, aby było możliwe sterowanie pracą urządzenia. Chcąc zapobiec przypadkowej zmianie ustawień w trakcie pieczenia lub po jego zakończeniu, można wcisnąć przycisk aż do oporu, zabezpieczając go w takiej pozycji.

Po podłączeniu do prądu

1. Po podłączeniu urządzenia do prądu na wyświetlaczu pojawią się symbole 00:00.
2. Wciśnięcie przycisku ustawiania aktualnego czasu (J) aktywuje tę funkcję. Pozycja godzin miga. Obracając pokrętłem wyboru (I) a (L) można ustawić na wyświetlaczu aktualną godzinę.
3. Naciskając przycisk nastawienia aktualnego czasu (J) i przyciski (I) a (L) ustawić aktualną godzinę. Naciskając przycisk nastawienia aktualnego czasu (J) i przyciski (I) a (L) ustawić aktualne minuty.
4. Nacisnąć przycisk ON/OFF (M) nagrzewanie piekarnika rozpocznie się po 5 sekundach.

Podstawowe funkcje urządzenia

1. Blachę z potrawą należy wsunąć na wybrany poziom (numerowanie od dołu).
2. Obracając pokrętem wyboru funkcji (D) należy wybrać wymaganą funkcję pieczenia.

Rys. 1

1. Obracając pokrętem wyboru (A), należy ustawić wymaganą wartość temperatury.
2. Wciśnięcie przycisku ON/OFF (M) spowoduje, iż po paru sekundach włączy się ogrzewanie. Ustawiona temperaturamiga na wyświetlaczu. Kiedy temperatura osiągnie ustawiony poziom, wartość na wyświetlaczu przestanie migać ibędzie świecić stale.
3. Obracając pokrętłem funkcji (D) można ustawić na wyświetlaczu wymagany czas pieczenia. Wybór należy potwierdzić poprzez wciśnięcie przycisku ON/OFF (M).

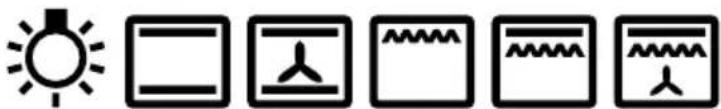

Poszczególne funkcje pieczenia

Symbol Opis funkcji
	Oświetlenie wnętrza piekarnika.
	Ogrzewanie piekarnika górną i dolną płytą grzewczą.Temperaturę można ustawić w zakresie 50—250 °C.Potrawę należy wkładać po nagrzaniu się piekarnika do wymaganej temperatury. W czasie pieczenia nie zaleca się otwierać drzwiczek piekarnika.
	Ogrzewanie piekarnika okrągłą płytą grzewczą oraz funkcja wentylatora. Przepływ powietrza wytwarza równomierną temperaturę w całym piekarniku.Temperaturę można ustawić w zakresie 50—240 °C.Uwaga:Aby uzyskać najlepsze wyniki przy użyciu tego programu, umieść pan w jednym z trzechnajwyższych pozycji na górze lub parze teleskopów. W przeciwnym razie, pieczenieprzygotowanego tygla.
	Grill na promieniowanie ultraczerwone.Temperaturę można ustawić w zakresie 180—240 °C.Uwaga:Do mniejszych lub cieńszych kawałków mięsa. W czasie pieczenia nie zaleca się otwierać drzwiczek piekarnika. W czasie grillowania przygotowywaną potrawę należy umieścić jak najwyżej.
	Grill na promieniowanie ultraczerwone.Temperaturę można ustawić w zakresie 180—240 °C.Uwaga:Do mniejszych lub cieńszych kawałków mięsa. W czasie pieczenia nie zaleca się otwierać drzwiczek piekarnika. W czasie grillowania przygotowywaną potrawę należy umieścić jak najwyżej.
	Ogrzewanie piekarnika górną i dolną płytą grzewczą.Temperaturę można ustawić w zakresie 50—250 °C.Potrawę należy wkładać po nagrzaniu się piekarnika do wymaganej temperatury. W czasie pieczenia nie zaleca się otwierać drzwiczek piekarnika.

Orientacyjne temperatury, poziomy pieczenia i czasy pieczenia dla niektórych potraw

Potrawa	Waga (g)	Poziom pieczenia	Funkcja pieczenia	Zalecana temperatura (°C)	Czas pieczenia (min.)		Użyte naczynie
					1. str. 2. str.
Ciasto	-3 160 20-30 - Blacha
	-3 160 20-30 - Blacha [A6ST]
	-1+3 160 20-30 - Blacl
Jabłecznik	-2 190 50-70 - Blacha
	-1+3 190 50-70 - Blacl
Rolada szwajcarska - 3 200	10-18	-
Kiełbasa, parówki	400 g	4		240	5-10	3-6	Ruszt
Hamburgery	1000 g	4		240	10-20	5-10	Ruszt*
Wieprzowina w kawałkach	1000 g	4		240	15-25	10-20	Ruszt*
Wołowina w kawałkach	1000 g	4		240	10-20	5-15	Ruszt*

* - na poziomie pieczenia nr 1 należy pod rusztem umieścić blachę z niewielką ilością wody do wychwytywania skapujących soków.

Rady dotyczące pieczenia

• Dokładną temperaturę pieczenia należy wypróbować dla każdego rodzaju potrawy i sposobu pieczenia.
• W czasie pieczenia nie zaleca się otwierania drzwiczek piekarnika. Powoduje to przydłużenie czasu pieczenia i przypalanie się potraw.
• Mięso zamarynowane i bez kości piecze się szybciej niż mięso wcześniej nieprzygotowane. Stopień upieczenia mięsa można skontrolować przez jego naciśnięcie (np. widelcem). Jeżeli nie puszczna soków, jest dobrze upieczone.
• Jeżeli mięso jest naszpikowane lub pokryte słoniną nie może być pieczone w zbyt wysokiej temperaturze, aby nie doszło do rozpryskiwania się tłuszczu.
• W czasie pieczenia dużych kawałków mięsa dochodzi do wyparowywania cieczy i jej kondensacji na drzwiczkach piekarnika. Jest to sytuacja normalna i nie stanowi żadnego niebezpieczeństwa podczas używania piekarnika. Po zakończeniu pieczenia należy wytrzeć drzwiczki piekarnika i ich okolice do sucha.

- Pieczywo zaczyna rosnąć dopiero po 2/3 określonego czasu pieczenia. Czas pieczenia zależy od rodzaju nadzienia (owoce, marmolada).

- Ciasta ubijane nie powinny zawierać zbyt dużo wody, ponieważ przedłuża to czas pieczenia.

- Nie należy wkładać naczyń bezpośrednio na dno piekarnika, ponieważ ogranicza to rozprzestrzenianie się ciepła oraz może uszkodzić emalię w wyniku przegrzania.

- Przy pieczeniu na więcej niż jednej blasze potrawy włożone do piekarnika jednocześnie, niekoniecznie będą gotowe w tym samym momencie.

- Blachy do pieczenia oraz brytfanny nie służą do długiego przechowywania produktów spożywc godzin). W celu dłuższego przechowywania należy przełożyć potrawy do odpowiednich naczyń.

- Przy pieczeniu bez wentylatora zaleca się wstępne nagrzewanie piekarnika przez około 10-15 minut. Nie należy w czasie pieczenia otwierać drzwiczek piekarnika bez potrzeby.

- Przed grillowaniem należy nagrzać grill przez 5 minut (dopóki element grzewczy grilla nie zrobi się czerwony). Ruszt grilla z potrawą należy umieścić jak najbliżej elementu grzewczego grilla. Blachę z niewielką ilością wody należy umieścić pod rusztem w celu wychwytywania skapujących soków. Przy pomocy grilla można na upieczonym mięsie uzyskać brązową, chrupiącą skórkę.

UWAGA!

Podczas korzystania z grilla dostępne części piekarnika mogą się nadmiernie nagrzewać. Należy uniemożliwić dzieciom dostęp do gorących elementów piekarnika.

- Przy pieczeniu z wentylatorem nie jest konieczne wstępne nagrzewanie piekarnika, za wyjątkiem pieczenia potraw z bardzo krótkim czasem pieczenia lub przy pieczeniu potraw z dużą zawartością wody (np. ciasta z owocami), aby nie

doszło do kondensacji pary wodnej. W piekarniku można przygotowywać różne potrawy o podobnej temperaturze pieczenia lub na dwóch blachach jednocześnie również, kiedy czas pieczenia jest inny. Zapach i smak potraw nie wpływają na siebie wzajemnie. Przy wkładaniu i wyjmowaniu potraw z piekarnika nie dochodzi do dużych strat ciepła. Temperatura wyrównuje się szybko dzięki wentylatorowi. Temperatury pieczenia są niższe niż wykorzystywane w klasycznych funkcjach pieczenia (o 20-30°C dla pieczywa i o 30-40°C dla mięsa), czas pieczenia jest dłuższy (o około 5-10 minut). Przy pieczeniu drobnego pieczywa na dwóch blachach jednocześnie zaleca się zmianę wysokości obu blach po 2/3 czasu pieczenia, ewentualnie wcześniejse wiejęcie blachy z upieczonym już ciastem.

- Przy grillowaniu z wentylatorem nie jest konieczne wstępne nagrzewanie piekarnika. Podczas grillowania drzwiczki muszą być zamknięte. Przy tym sposobie grillowania termostat należy ustawić według potrzeby w zakresie od 50 do 200 °C. Odległość pomiędzy potrawą a grzałką grilla musi być proporcjonalna do wymaganego celu:

- mniejsza odległość – brązowa skórka i krwiste wnętrze,

- większa odległość – dobrze wypieczona potrawa.

W celu wychwycenia soków należy umieścić pod potrawą brytfannę z niewielką ilością wody.

Zaawansowane funkcje urządzenia

a) Funkcja wyświetlania aktualnego czasu w czasie pieczenia

W czasie pieczenia należy nacisnąć przycisk nastawiania aktualnego czasu (J). Na parę sekund wyświetli się aktualny czas.

b) Funkcja minutnika

W stanie wyłączonym można wykorzystać urządzenie, jako minutnik kuchenny do odliczania ustawionego czasu.

1. Dwukrotne naciśnięcie przycisku programowania pieczenia (K) aktywuje tryb odliczania. Pozycja godzin miga. Przyciskami ustawienia (I) i (L) wybrać na wyświetlaczu pożadaną liczbę godzin.

2. Poprzez dalsze naciśnięcie przycisku programowania pieczenia (K) i przycisków nastawienia (I) i (L) wybrać na wyświetlaczu pożadaną liczbę minut.

3. Potwierdź ustawienia naciskając przycisk programowania pieczenia (K). Symbol „:“ zacznie migać i piekarnik rozpocznie pieczenie po 5 sekundach. Na wyświetlaczu czas będzie odliczany w minutach.

4. Dla chwilowego podglądu aktualnej godziny podczas odliczania czasu pieczenia należy przycisnąć przycisk nastawienia aktualnego czasu.

5. Po upływie nastawionego czasu piekarnik się wyłączy wydając przy tym 7x sygnał dzwiękowy. Na wyświetlaczu pojawi się aktualna godzina.

c) Funkcja opóźnionego startu i końca pieczenia

1. Dwukrotne naciśnięcie przycisku programowania pieczenia (K) aktywuje tryb odliczania. Pozycja godzin miga. Przyciskami ustawienia (I) i (L) wybrać na wyświetlaczu pożadaną liczbę godzin.

2. Poprzez dalsze naciśnięcie przycisku programowania pieczenia (K) i przycisków nastawienia (I) i (L) wybrać na wyświetlaczu pożadaną liczbę minut.

3. Dwukrotne naciśnięcie przycisku programowania opóźnionego startu (N) aktywuje tryb funcji opóźnionego startu. Pozycja godzin miga. Przyciskami ustawienia (I) i (L) wybrać na wyświetlaczu pożadaną liczbę godzin.

4. Poprzez naciśniecie przycisku programowania opóźnionego startu (N) i przycisków nastawienia (I) i (L) wybrać na wyświetlaczu pożadana liczbę minut.

5. Potwierdź ustawienia naciskając przycisk programowania opóźnionego startu (N). Symbol „:“ zacznie migać i piekarnik rozpocznie odliczanie. Na wyświetlaczu czas będzie odliczany w minutach.

6. Po upływie nastawionego czasu opóźnionego startu nastąpi sygnał dzwiękowy, po którym piekarnik rozpocznie pieczenie.

7. Po upływie nastawionego czasu piekarnik się wyłączy wydając przy tym 7x sygnał dzweepowy. Na wyświetlaczu pojawi się aktualna godzina.

d) Wentylator chłodzący

Wentylator znajduje się na górnej ścianie piekarnika i zapewnia cyrkulację chłodnego powietrza wewnątrz szafki. Wentylator włącza się automatycznie w momencie włączenia piekarnika. Wyłączenie wentylatora następuje po upływie ok. 15 minut od wyłączenia piekarnika.

CZYSZCZENIE I KONSERWACJA

W celu zachowania dobrego wyglądu i niezawodności urządzenia należy dbać o jego czystość. Nowoczesna konstrukcja urządzenia znacznie ułatwia konserwację. Części urządzenia stykające się z potrawami należy systematycznie czyścić.

• Przed konserwacją i czyszczeniem należy odłączyć przewód zasilający z gniazdka lub wyłączyć wyłącznik urządzenia.
• Wszystkie elementy sterujące należy ustawić na wartości wyłączone.
• Odczekać aż wnętrze urządzenia nie będzie gorące, ale letnie – wówczas czyszczenie jest łatwiejsze niż po całkowitym wystygnięciu urządzenia.
• Zewnętrzne powierzchnie urządzenia należy czyścić wilgotną szmatką, delikatną szczoteczką lub miękką gąbką, a następnie wytrzeć do sucha.
• Wnętrze piekarnika można wycierać wilgotną szmatką, miękką szczoteczką lub gąbką. Przy silnym zabrudzeniu należy użyć wody z nieagresywnym środkiem myjącym.
• Do czyszczenia szyb drzwiczek piekarnika nie wolno używać szorstkich, ściernych środków czyszczących lub ostrych metalowych skrobaczek, ponieważ mogłyby one porysować lub rozbić szkło.
• Nie wolno nigdy zostawiać substancji agresywnych lub kwaśnych (sok z cytryny, ocet) na elementach emaliowanych, lakierowanych lub z blachy nierdzewnej.
• Do czyszczenia urządzenia nie wolno używać czyścików parowych!
• Blachy do pieczenia można myć w zmywarce do naczyń.

INSTALACJA URZĄDZENIA

• Odpowiedzialność za instalację urządzenia ponosi nabywca, nie producent. Gwarancja nie obejmuje wad powstałych w wyniku nieprawidłowej instalacji.
  • Nie wolno podnosić urządzenia za uchwyt drzwiczek!
• UWAGA! Niektóre rogi i krawędzie urządzenia, które po zainstalowaniu będą ukryte, mogą być ostre! Należy uważać, aby nie doszło do zranienia!
• Producent nie ponosi odpowiedzialności za szkody dotykające osoby, zwierzęta i rzeczy powstałe nieprawidłowej instalacji.
• Umieszczenie urządzenia w odpowiedniej zabudowie zapewni jego prawidłowe funkcjonowanie.
• Urządzenie należy zainstalować w typowej zabudowie kuchennej, przeznaczonej do wbudowania urządzenia lub w odpowiednio przystosowanej zabudowie, posiadającej wymiary jak na Ryc. 2.
• Meble kuchenne muszą być wykonane z materiału o odpowiedniej odporności termicznej. Zastosowane materiały i kleje muszą wytrzymywać ogrzanie urządzenia zgodnie z normą ČSN EN 60335-2-6. Materiały i kleje, które nie odpowiadają tej normie, mogą się zdeformować lub odkleić.

Podłączenie do zasilania

• Należy sprawdzić, czy napięcie w sieci oraz zabezpieczenie prądowe odpowiadają wartościom podanym na tabliczce znamionowej urządzenia. Zaleca się użycie samodzielnego obwodu elektrycznego z zabezpieczeniem 16 A.
• Należy korzystać wyłącznie z uziemionego gniazda elektrycznego.
• Nie należy używać rozgałęźników, złączy ani przedłużaczy. Mogą one spowodować pożar w wyniku przegrzania.
• Wtyczka przewodu zasilającego lub odpowiednie zabezpieczenie urządzenia elektrycznego muszą być dostępne bez przeszkód również po jego zainstalowaniu.

• Zmian w zakresie połączeń elektrycznych może dokonywać tylko wykwalifikowany specjalista.
- Bezpieczeństwo urządzenia pod względem elektrycznym może być zagwarantowane jedynie wtedy, ochronny urządzenia jest połączony z przewodem ochronnym sieci elektrycznej.
- Producent nie ponosi odpowiedzialności za szkody dotykające osoby i rzeczy w wyniku wadliwego lub błędnego połączenia ochronnego.
- Przewód zasilający musi być umieszczony tak, aby nie stykał się z gorącymi elementami urządzenia oraz, aby nie był zdeformowany i nadmiernie zgięty.

Instalację urządzenia należy wykonać w następujący sposób:

1. Przed rozpoczęciem użytkowania należy usunąć z urządzenia wszystkie elementy opakowania i wyjąć materiały marketingowe.

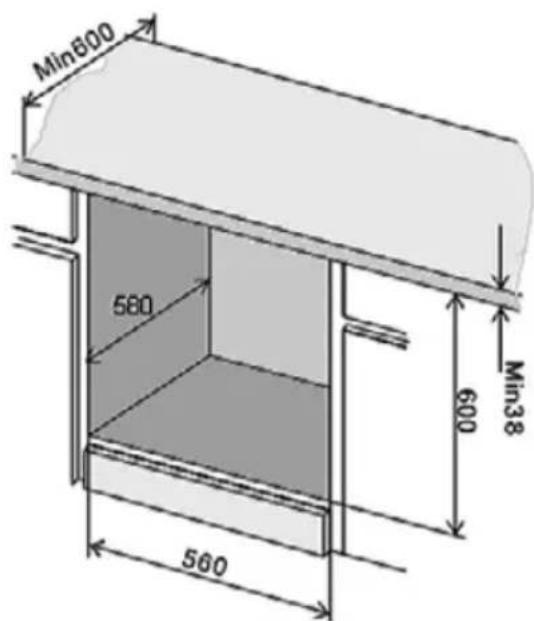

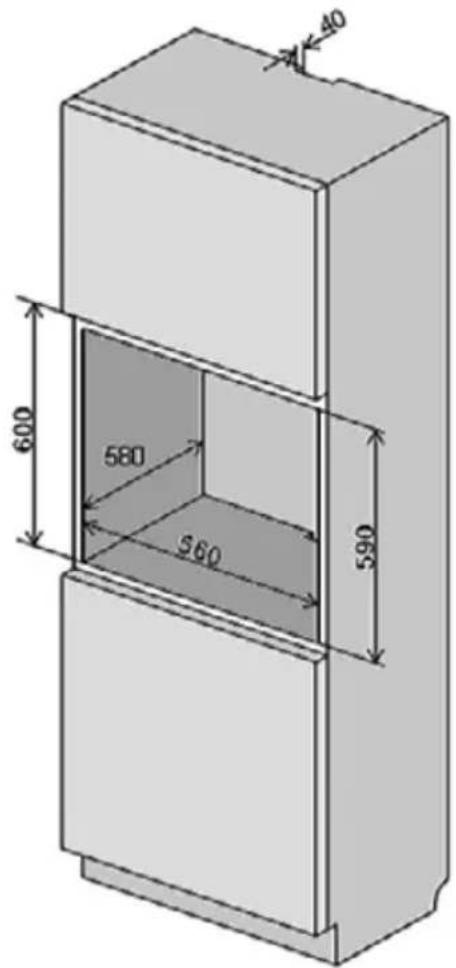

2. Wymiary szafki do zabudowy urządzenia przedstawiono na Ryc. 2. Z uwagi na konieczną cyrkulację powietrza urządzenie musi być umieszczone zgodnie z wymiarami na rysunkach, a szafka musi mieć taką konstrukcję, aby do jej dolnej części mogło docierać powietrze.

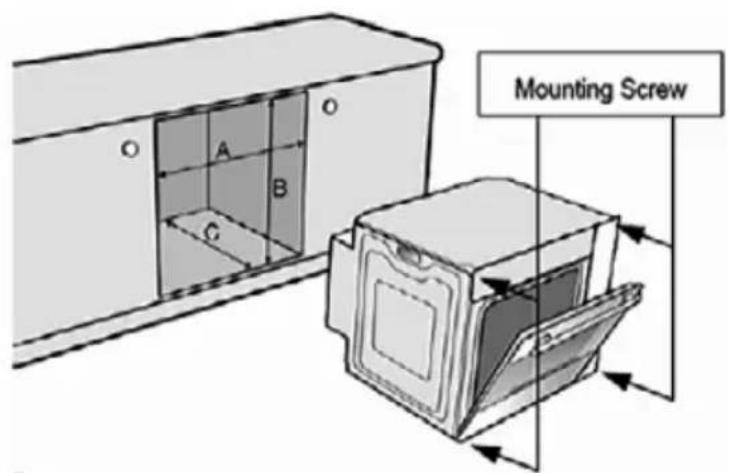

1. Urządzenie należy nasunąć na krawędź szafki i przełożyć przewód przez tylną ścianę szafki, tak, aby po zainstalowaniu możliwy był dostęp do wtyczki.
2. Następnie należy delikatnie wsunąć urządzenie do szafki. Należy uważać, aby nie doszło do przycięcia kabla zasilającego.
3. Urządzenie należy zamocować w szafce poprzez wkręcenie 4 śrub w otwory w ścianach bocznych urządzenia. Otwory są widoczne po otwarciu drzwiczek.
4. Następnie należy podłączyć kabel zasilający do gniazdka elektrycznego.

Demontaż

Przy demontażu urządzenia ważna jest właściwa kolejność czynności:

1. Najpierw należy odłączyć kabel zasilający od sieci elektrycznej (wyciągnąć wtyczkę lub wyłączyć zabezpieczenia).
2. Odkręcić śruby mocujące.
3. Wysunąć urządzenie, jednocześnie ostrożnie wyciągając kabel zasilający.

Podłączenia kabla zasilającego

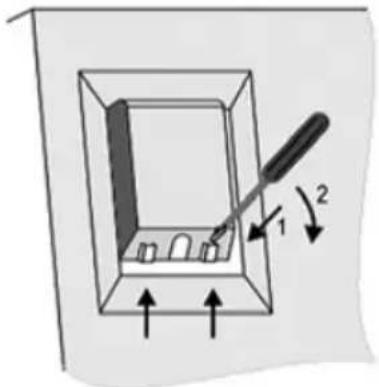

1. Otworzyć pokrywę na tylnym panelu.

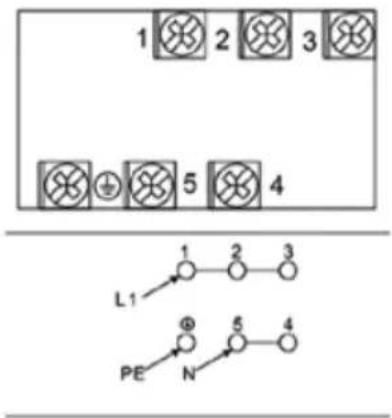

1. Podłączyć poszczególne kable tak jak na obrazku poniżej.

1. Zamknąć pokrywę

SERWIS

Oświetlenie wnętrza piekarnika

Żarówka oświetlenia wewnątrz piekarnika jest specjalną żarówką o wysokiej odporności na wysoką temperatuę (25W, 300°C).

• Wyłączyć przewód zasilający z gniazdka lub wyłączyć wyłącznik urządzenia.
• Odkręcić szybkę osłonową i dokonać wymiany żarówki na nową, tego samego typu!
• Przykręcić z powrotem szybkę osłonową.

Użytkownik może jedynie dokonywać wymiany żarówki. Konserwację o większym zakresie lub naprawy wymagaj ^1 ce ingerencji w elementy wewnętrzne urz ^1 dzenia należy zlecią profesjonalnemu serwisowi.

OCHRONA ŚRODOWISKA

• Preferuj odzysk materiałów opakowaniowych i starych urządzeń elektrycznych.
- Pudło urządzenia elektrycznego można oddać do punktu odbioru odpadów segregowanych.
• Torebki foliowe z polietylenu (PE) należy oddać do punkcie odbioru materiałów do odzysku.

Recykling urządzenia elektrycznego po upływie jego żywotności:

Symbol znajdujący się na produkcie lub jego opakowaniu oznacza, iż urządzenia nie należy utylizować razem ze zwykłym odpadem domowym. Należy przekazać go do punktu odbioru urządzeń elektrycznych i elektronicznych, do recyklingu. Zapewniając właściwą utylizację urządzenia, pomagamy zapobiegać negatywnym oddziaływaniom na środowisko i zdrowie ludzkie, które mogłyby skutkować nieodpowiednią likwidacją produktu. Szczegółowe informacje o recyklingu urządzenia uzyskać można w odpowie urzędzie gminy, przedsiębiorstwie zapewniającym usługi utylizacji odpadu domowego lub w sklepie, w którym zakupiono produkt.

ACKNOWLEDGMENT
