NÁVOD K OBSLUZE ETV-4160 Concept

Elektrická multifunkční trouba vestavná

Děkujeme Vám, že jste si zakoupili výrobek značky Concept a přejeme Vám, abyste byli s naším výrobkem spokojeni po celou dobu jeho používání.

Před prvním použitím prostudujte pozorně celý návod k obsluze a potom si jej uschovejte. Zajistěte, aby i ostatní osoby, které budou s výrobkem manipulovat, byly seznámeny s tímto návodem.

OBSAH

Technické parametry .....1

Důležitá upozornění 2

Popis výrobku 3

Popis ovládacího panelu....4

Návod k obsluze 4

Základní funkce spotřebiče 4

Jednotlivé funkce pečení 5

Orientační teploty, zásuvné výšky a časy pečení ..... 6

Tipy k pečení 6

Pokročilé funkce spotřebiče....7

Čištění a údržba....9

Instalace spotřebiče 10

Servis 10

Ochrana životního prostředí ..... 11

Technické parametry
Napětí 220-240 V ~ 50/60 Hz
Příkon 2900 W
Příkon horního topného tělesa 1300 W
Příkon dolního topného tělesa 900 W
Příkon grilovacího tělesa 2000 W
Rozsah nastavení teploty 50 – 250 °C
Rozměry pro instalaci (š x v x h) 560 x	590 x 560 mm
Vnější rozměry (š x v x h)	595 x 595 x 575 mm
Vnitřní rozměry (š x v x h)	442 x 318 x 400 mm
Vnitřní objem	56 l
Hmotnost	36 kg
Hlučnost	< 63 dB(A)

DŮLEŽITÁ UPOZORNĚNÍ:

Při dodání spotřebiče

• Ihned po dodání zkontrolujte obal a spotřebič, zda nevznikly škody při přepravě.
• POZOR! Některé rohy a hrany spotřebiče, které budou po instalaci skryté, mohou být ostré! Dbejte opatrnosti, abyste zabránili poranění!
• Pokud je spotřebič poškozen, nezprovoznujte ho. Co nejdříve se spojte s dodavatelem.
• Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.
  • Obalový materiál rádně zlikvidujte.

Při instalaci

• Nepoužívejte spotřebič jinak, než je popsáno v tomto návodu.

- Spotřebič užívejte jen v domácnosti a pouze k pečení pokrmů.

• Nepoužívejte spotřebič, jste-li bosí.

- Do vnitřního prostoru spotřebiče nevkládejte nadměrně velké potraviny nebo kovové předměty. způsobit požár.

• Nesedejte si a nestoupejte na otevřená dvířka spotřebiče.

- Osoby se sníženou pohybovou schopností, se sníženým smyslovým vnímáním, s nedostatečná způsobilostí nebo osoby neseznámené s obsluhou musí používat spotřebič jen pod dozorem zodpovědné seznámené osoby.

- POZOR! Při otevírání dvířek se může uvolnit velké množství páry nebo může vystříknout opatrnosti. Nebezpečí opaření!

• Nedotýkejte se horkých povrchů a topných těles během použití nebo krátce po použití spotřebiče.

• Ve vnitřním prostoru spotřebiče nic neskladuite.

• Nesaheite na spotřebič vlhkýma nebo mokrýma rukama.

• V případě poruchy vypněte spotřebič a vytáhněte zástrčku ze zásuvky elektrického napětí.

- Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.

- Pravidelně kontrolujte spotřebič i přívodní kabel z důvodu poškození. Nezapínejte poškozený spotřebič.

- Nepoužívejte spotřebič, pokud jsou dvířka nebo těsnění dvířek poškozené. Nechte je opravit v autorizovaném servisu.

- Neponořuite přívodní kabel nebo zástrčku do vody ani do jiné kapaliny.

- Není-li spotřebič v provozu, dbejte na to, aby byly všechny jeho ovládací prvky ve vypnuté poloze.

- Je-li spotřebič v provozu, nenechávejte dvířka skříněk nad ním otevřená, mohou se poškodit uvolněnou párou a teplem, např. při otevření dvířek.

- Nepoužívejte příslušenství, které má poškozenou povrchovou úpravu, je opotřebované, případn defekty.

Jsou-li v domácnosti děti

• Nedovolte dětem a nesvéprávným osobám se spotřebičem manipulovat, používejte ho mimo jejich dosahu.
• Dbejte zvýšené opatrnosti, pokud je spotřebič používán v blízkosti dětí.
• Nedovolte, aby byl spotřebič používán jako hračka.
- Nepoužívejte jiné příslušenství, než je doporučeno výrobcem.

POZOR!

Spotřebič otevírejte jen krátkodobě k vložení nebo vyjmutí pokrmů, aby nedošlo ke zranění např. klopýtnutím. Děti by se mohly do spotřebiče zavřít (nebezpečí udušení) nebo být vystaveny jinému nebezpečí.

Případné závady

• Spotřebič může opravovat a zásahy v něm provádět jen kvalifikovaný odborník.
• Při opravách a zásazích musí být spotřebič odpojen od elektrické sítě. Vypněte jistič nebo vytáhněte zástrčku přívodního kabelu.
• Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.

Nedodržíte-li pokyny výrobce, nemůže být případná oprava uznána jako záruční.

POPIS VÝROBKU

A. Teplotu nastavující otočný knoflík
B. Indikátor zapnutí
C. Držadlo dveří trouby
D. Funkce nastavující otočný knoflík
E. Ovládací panel s displayem
F. Sklo dveří

1. Rošt velký 1 ks
2. Pečicí plech mělký (hloubka 19 mm) 1 ks

G. Indikační dioda času

H. Ovládací knoflíky

I. Tlačitko nastavení

J. Tlačítko nastavení denního času

K. Programovací tlačitko pečení

L. Tlačítko nastavení

M. Tlačitko ON/OFF

N. Programovací tlačítko zpožděného zapnutí

Před prvním použitím

Než uvedete nový spotřebič do provozu, měli byste jej z hygienických důvodů otřít vně i uvnitř vlhkým hadříkem. Příslušenství umyjte v teplé vodě s přídavkem saponátu nebo v myčce nádobí.

Pak uvedte spotřebič do provozu bez vložených potravin s maximální nastavenou teplotou na dobu 20-ti minut (viz odstavec Návod k obsluze). Je možné, že spotřebič bude během této doby vydávat mírný zápach a kouř, které po krátké době zmizí. Během tohoto procesu dobře větrejte místnost.

Pozn.: Volič funkcí (A) a volič Teploty (D) po stisknutí vyskočí, aby bylo možné spotřebič ovládat. Chcete-lizabránitnechtěné změně nastavení během pečení nebo po ukončení pečení, úplným stisknutím až na dorazje zajistítev zasunuté poloze, aby nevyčnívaly.

Po zapojení do elektrické sítě

1. Po zapojení spotřebiče do elektrické sítě se na displeji rozsvítí symboly 00:00.

2. Stiskem tlačítka pro nastavení denního času (J) aktivujete režim nastavení denního času. Pozice hodin bliká.

3. Dalším stiskem tlačítka pro nastavení denního času (J) a tlačítky (I) a (L) nastavte aktuální Hodiny. Dalším stiskem tlačítka pro nastavení denního času (J) a tlačítky (I) a (L) nastavte aktuální minuty.

4. Nastavení potvrdte stisknutím tlačítka pro nastavení denního času (J). Symbol „:“ začne blikat

Základní funkce spotřebiče

1. Umístěte plech s pokrmem do zvolené zásuvné výšky (číslováno odspodu).

2. Otáčením voliče funkcí (D) zvolte požadovanou funkci pečení.

1. Otáčením voliče Teploty(A) nastavte teplotu na požadovanou hodnotu.

2. Stisknutím tlačítka ON/OFF(M) se ohřev po 5 vteřinách zapne.

3. Po dokončení pečení se spotřebič vypneopětovným stisknutí tlačítka ON/OFF, ozve se krátký zvukový signál. Displej bude zobrazovat aktuální denní čas.

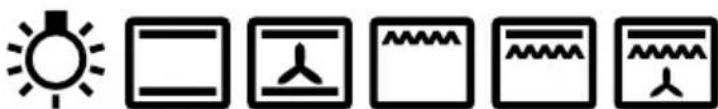

Jednotlivé funkce pečení

Symbol Popis funkce
	Osvětlení vnitřního prostoru trouby.
	Ohřev trouby horním a dolním topným tělesem.Teplotu lze nastavit v rozsahu 50 – 250 °C.Pokrm vkládejte až po předehřátí trouby na nastavenou teplotu. Dvířka trouby otevírejte během pečení co nejméně.
	Ohřev trouby topným tělesem a funkce ventilátoru. Proudění vzduchu vytváří rovnoměrnou teplotu v celém prostoru trouby.Teplotu lze nastavit v rozsahu 50 – 240 °C.Pozn.:Pro dosažení nejlepších výsledků za použití tohoto programu umístěte plech do jedné ze tří horních poloh, případně na horní pár teleskopů. V opačném případě hrozí připálení připravovaného pokrmu.
	Infračervený gril.Teplotu lze nastavit v rozsahu 180 – 240 °C.Pozn.:Pro menší nebo tenké kusy masa. Dvířka trouby otevírejte během pečení co nejméně. Při grilování umístěte připravovaný pokrm co nejvýše.
	Velký gril - horní topné těleso s využitím infračerveného záření.Teplotu lze nastavit v rozsahu 180 – 240 °C.Pozn.:Pro větší kusy masa. Dvířka trouby otevírejte během pečení co nejméně. Při grilování umístěte připravovaný pokrm co nejvýše.
	Ohřev trouby horním a dolním topným tělesem.Teplotu lze nastavit v rozsahu 50 – 250 °C.Pokrm vkládejte až po předehřátí trouby na nastavenou teplotu. Dvířka trouby otevírejte během pečení co nejméně.

Orientační teploty, zásuvné výšky a časy pečení pro některé pokrmy

Pokrm Váha (g)		Zásuvná výška	Funkce pečení	Doporučená teplota (°C)	Čas pečení (min.)		Použité nádobí
					1. str. 2. str.
Koláče	-3 160	20-30 - Plech
	-3 160	20-30 - Plech
	-1+3	160 20-30 - Plechy
Jablečný koláč	-2 190	50-70 - Plech
	-1+3	190 50-70 - Plechy
Švýcarská rolka	-	3		200	10-18	-	Plech
Klobásy, párky	400 g	4		240	5-10	3-6	Rošt
Hamburgery	1000 g	4		240	10-20	5-10	Rošt*
Vepřové kousky	1000 g	4		240	15-25	10-20	Rošt*
Hovězí kousky	1000 g	4		240	10-20	5-15	Rošt*

* - do zásuvné výšky 1 umístěte pod rošt plech s trochou vody k zachycení odkapávající štávy.

Tipy k pečení

• Přesnou hodnotu teplot je nutné pro každý druh pokrmu a způsob pečení vyzkoušet.
• Dvířka trouby v průběhu pečení otvírejte co nejméně. Narušil by se tím tepelný režim pečení, prodloužila by se doba pečení a pokrm by se mohl připalovat.
• Marinované maso a maso bez kostí se peče rychleji než neupravené. Propečení masa je možno zkontrolovat stlačením masa (např. vidličkou). Pokud nepouští šťávu je dobře upečené.
• Pokud je maso prošpikované nebo pokryté slaninou, nesmí být pečeno při příliš vysoké teplotě, aby nedocházelo k prskání omastku.
• Při pečení velkých kusů masa dochází k vypařování tekutin a jejich kondenzování na dvířkách trouby. Tento stav je přirozený a nevzniká žádné nebezpečí při používání spotřebiče. Dvířka trouby a přilehlý prostor trouby po ukončení pečení utřete do sucha.
• Pečivo nabyde až po 2/3 uvedené pečící doby. Doba pečení závisí na druhu použité náplně (ovoce, marmeláda).
• Šlehaná těsta by neměla obsahovat mnoho vody, prodlužuje to dobu pečení.
• Nepokládejte nádoby přímo na dno trouby, protože by zabránily šíření tepla a mohly by tím způsobit poškození smaltu z důvodu přehřátí.
• Při pečení na více plechách najednou nemusí být současně vsunuté pokrmy hotové ve stejnou dobu.
• Pečící plechy a pekáče nejsou určeny pro dlouhodobé skladování potravin (delší než 48 hodin). Pro delší skladování pokrm přemístěte do vhodné nádoby.
• Při pečení bez ventilátoru doporučujeme předehřívat troubu po dobu asi 10 – 15-ti minut. Dvířka trouby během pečení zbytečně neotvírejte.
• Před grilováním předehřívejte gril po dobu 5-ti minut (dokud není těleso grilu červené). Grilovací rošt s pokrmem umístěte co nejblíže k tělesu grilu. Plech s trochou vody umístěte pod rošt k zachycení odkapávající šťávy. Pomocí grilování můžete vytvořit na upečeném mase hnědý a křupavý povrch.

POZOR!

Při používání grilu se mohou přístupné části trouby nadměrně ohřát. Zabraňte dětem v přístup částem trouby.

- Při pečení s ventilátorem není nutné troubu předehřívat, s výjimkou pečení pokrmů s velmi krátkou dobou pečení nebo při pečení pokrmů s velkým obsahem vody (např. ovocné koláče), aby nedošlo ke kondenzaci vodních par. V troubě lze připravovat různé pokrmy s blízkou teplotou pečení společně na dvou plechách zároveň, i když doba pečení je rozdílná. Vůně a chuť pokrmů se vzájemně neovlivní. I vyjímání pokrmů z trouby nedochází k velkým ztrátám tepla. Teplota je rychle vyrovnána prostřednictvím

ventilátoru. Teploty pečení jsou nižší než teploty používané při klasickém režimu pečení (o 20 – 30 °C pro pečivo a o 30 – 40° pro maso), doba pečení je delší (cca o 5 - 10 minut). Při pečení drobného pečiva na dvou plechách zároveň doporučujeme vyměnit vzájemně výšku obou plechů po 2/3 doby pečení, příp. vyjmutí více upečeného plechu dříve.

- Při grilování s ventilátorem není nutné troubu předehřivat. Grilujte se zavřenými dvířky. Při tomto způsobu grilování nastavujeme termostat dle potřeby v rozmezí od 50 do 200 °C. Vzdálenost mezi pokrmem a topným tělesem grilu musí být úměrná požadovaným výsledkům:

- menší vzdálenost pro hnědý povrch a krvavý vnitřek,

- větší vzdálenost pro dokonalé propečení pokrmu.

Pro zachycení odkapávající šťávy umístěte pod pokrm pekáč s trochou vody.

Pokročilé funkce spotřebiče

a) Funkce zobrazení denního času během pečení

Během pečení stiskněte tlačítko pro nastavení denního času (J). Na několik vteřin se na displeji zobrazí denní čas.

b) Funkce minutky

1. Dvojitým stiskem programovacího tlačítka pečení (K) aktivujete režim minutky. Pozice hodin bliká. Tlačítky nastavení (I) a (L) navolte na displeji požadované hodiny.
2. Dalším stiskem programovacího tlačítka pečení (K) a tlačitky nastavení (I) a (L) navolte na displejipožadované Minuty.
3. Nastavení potvrdte stisknutím programovacího tlačítka pečení (K). Symbol „:“ začne blikat a trouba po 5 sekundách začne péct.
4. Pro chvilkové zobrazení denního času při odpočítavání doby pečení stiskněte tlačítko nastavení denního času (J).
5. Po uplynutí nastavené doby se spotřebič vypne a ozve se 7x zvukový signál. Displej bude zobrazovat aktualní denní čas.

c) Funkce zpožděného začátku a konce pečení

1. Dvojitým stiskem programovacího tlačítka pečení (K) aktivujete režim minutky. Pozice hodin bliká. Tlačítky nastavení (I) a (L) navolte na displeji požadované hodiny.
2. Dalším stiskem programovacího tlačítka pečení (K) a tlačítky nastavení (I) a (L) navolte na displeji požadované Minuty.
3. Dvojitým stiskem programovacího tlačítka zpožděného zapnutí (N) aktivujete režim zpožděného zapnutí. Pozice hodin bliká. Tlačítky nastavení (I) a (L) navolte na displeji požadované hodiny.
4. Dalším stiskem programovacího tlačítka zpožděného zapnutí (N) a tlačitky nastavení (I) a (L) navolte na displeji požadované Minuty.
5. Nastavení potvrďte stisknutím programovacího tlačítka zpožděného zapnutí (N). Symbol „:“ začne blikat a trouba začne odpočítávat. Na displeji se odpočítává čas po minutách.
6. Po uplynutí nastavené doby zpožděného zapnutí uslyšíte zvukový signal a spotřebič začne péct.
7. Po uplynutí nastavené doby se spotřebič vypne a ozve se 7x zvukový signál. Displej bude zobrazovat aktuální denní čas.

d) Chladicí ventilátor

Ventilátor je umístěn na horní stěně trouby a vytváří cirkulaci chladného vzduchu uvnitř nábytku. Ventilátor se zapíná automaticky se zapnutím trouby. Při vypnutí trouby dojde k vypnutí chladícího ventilátoru asi po 15-ti minutách.

ČIŠTĚNÍ A ÚDRŽBA

Pro zachování dobrého vzhledu a spolehlivosti dbejte o čistotu spotřebiče.

Moderní konstrukce spotřebiče zjednodušuje údržbu na minimum.

Části spotřebiče, které přicházejí do styku s potravinami, je třeba pravidelně čistit.

• Před údržbou a čištěním vypojte přívodní kabel ze zásuvky elektrického napětí nebo vypněte jistič elektrické zásuvky spotřebiče.
  • Všechny ovládací prvky nastavte do vypnuté polohy.
  • Vvčkeite, až vnitřek spotřebiče nebude horký, ale bude mít vlažnou teplotu – čištění ide lépe než ve studeném stavu.
• Vnější povrch spotřebiče čistěte vlhkým hadříkem, jemným kartáčkem nebo jemnou houbou a do sucha.
• Vnitřní povrch trouby můžete otrít vlhkým hadříkem, měkkým kartáčkem nebo houbičkou. Při silném zn použijite teplou vodu s neagresivním saponátem.
• Nepoužívejte hrubé abrazivní čistící prostředky nebo ostré kovové škrabky na čištění skel dvířek trouby, protože mohou poškrábat povrch nebo může dojít k rozbití skla.
• Nenechávejte nikdy agresivní nebo kyselé látky (citrónová štáva, ocet) na smaltovaných, lakovaných nebo nerezových částech.
  • K čištění spotřebiče nepoužívejte parní čistič!
• Plechv na pečení je možné umývat v myčce nádobí.

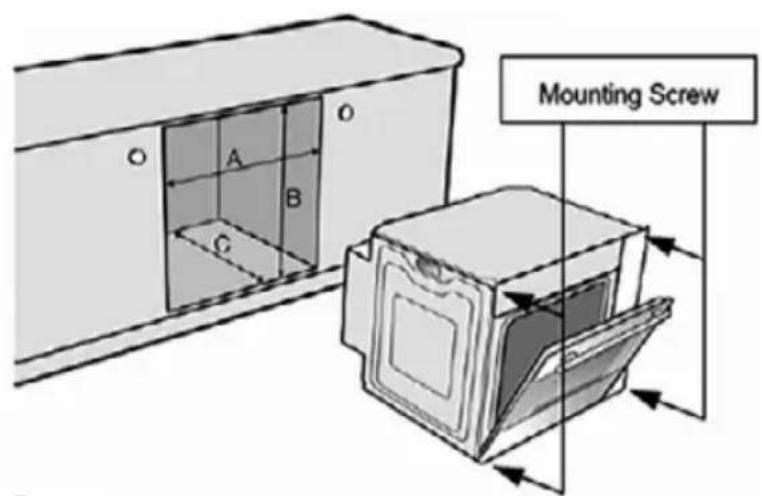

INSTALACE SPOTŘEBIČE

• Odpovědnost za instalaci spotřebiče má kupující, ne výrobce. Na závady způsobené nesprávnou instalací se nevztahuje záruka.
• Nezvedeite spotřebič za držadlo dvířek!
• POZOR! Některé rohy a hrany spotřebiče, které budou po instalaci skryté, mohou být ostré! Dbejte opatrnosti, abyste zabránili poranění!
• Výrobce nenese jakoukoliv odpovědnost za škody způsobené na osobách, zvířatech a věcech v důsledku nesprávné instalace.
• Umístění spotřebiče do vhodného nábytku zajistí jeho správnou funkci.

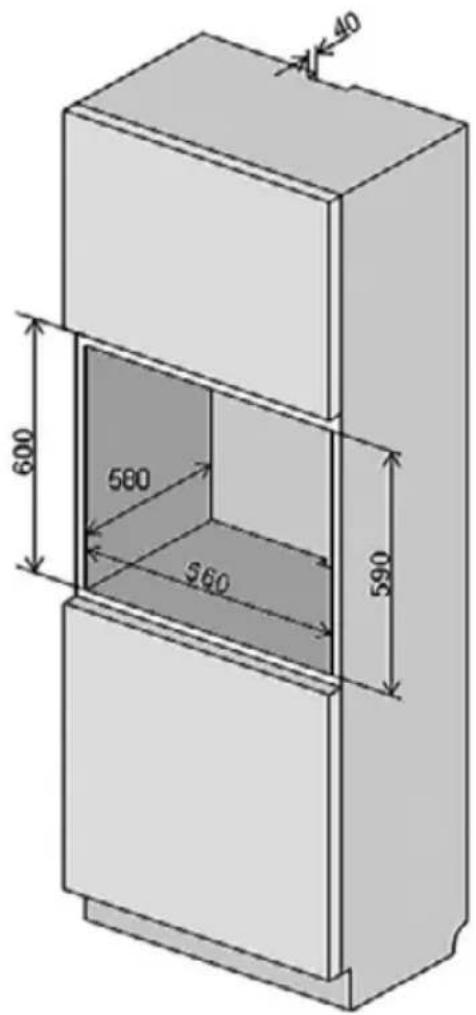

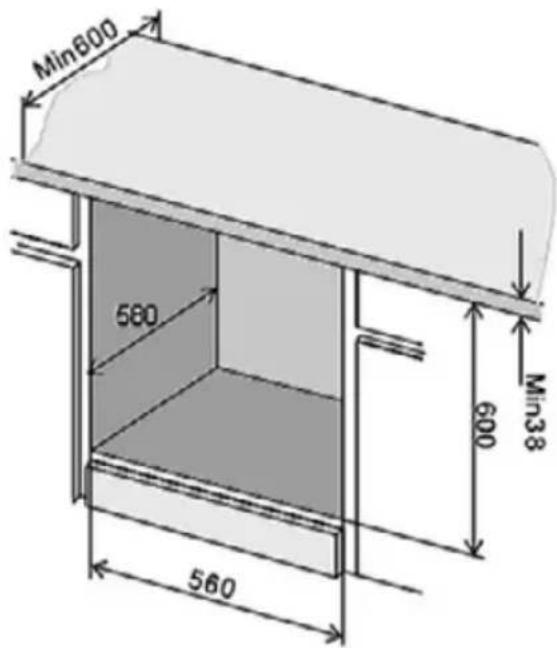

• Spotřebič se instaluje do typizovaného kuchyňského nábytku, který je určen pro vestavné spotřebiče, nebo do vhodně upraveného nábytku, který má rozměry podle Obr. 2.
• Kuchyňský nábytek musí být vyroben z materiálu dostatečně tepelně odolného. Materiály a použitá lepidla musí odolávat oteplení spotřebiče odpovídající normě ČSN EN 60335-2-6. Materiály a lepidla, které neodpovídají uvedené normě, se mohou zdeformovat nebo odlepit.

Připojení do elektrické sítě

• Ověřte, zda připojované napětí a proudové jištění odpovídá hodnotám na typovém štítku spotřebiče. Doporučujeme použít samostatný zásuvkový obvod s jističem 16 A.
• Používejte pouze zásuvky elektrického napětí s uzemněním.
• Nepoužívejte rozbočovací zástrčky, konektory ani prodlužovací kabely. Mohly by způsobit nebezpe z přehřátí.
  • Zástrčka přívodního kabelu spotřebiče nebo příslušný jistič musí být volně přístupná i po její instalaci.
  • Změny připojení může provádět jen kvalifikovaný odborník.
• Elektrická bezpečnost spotřebiče může být garantována pouze tehdy, pokud je ochranná svorka spotřebiče spojena s ochranným vodičem elektrické rozyodné sítě.

• Výrobce nenese odpovědnost za poškození osob nebo věcí v důsledku chybějícího nebo špat spojení.
- Přívodní kabel musí být umístěn tak, aby se nedostal do kontaktu s horkými částmi spotřebiče a aby nebyl deformován a nadměrně ohýbán.

Při instalaci spotřebiče dodržujte následující postup:

1. Před prvním použitím odstraňte ze spotřebiče všechny o a marketingové materiály.
2. Požadované rozměry skříňky pro vestavbu jsou na Obr. Z důvodu účinné cirkulace vzduchu musí být spotřebič umístěn podle rozměrů na obrázcích a skříňka musí být konstruována tak, aby do její spodní části mohl proudit vzduch.

1. Spotřebič nasuňte na kraj skříňky a prostrčte přívodní kabel skrz zadní stěnu skříňky tak, aby byla po instalaci přístupná jeho zástrčka.
2. Opatrně zasuňte spotřebič do skříňky na zvolené místo. Dbejte, aby nedošlo ke skřípnutí přívodního kabelu.
3. Upevněte spotřebič ke skřínce zašroubováním 4 šroubů do otvorů v bočních stěnách spotřebiče. Otvory jsou viditelné po otevření dvířek.
4. Připojte přívodní kabel do zásuvky elektrického napětí.

Demontáž

Pokud demontujete spotřebič, je důležité dodržet správné pořadí úkonů:

1. Nejdříve odpojte přívodní kabel od elektrické sítě (vytáhněte zástrčku nebo vypněte jistič).
2. Uvolněte upevňovací šrouby.
3. Vysuňte spotřebič a přitom opatrně vytáhněte přívodní kabel.

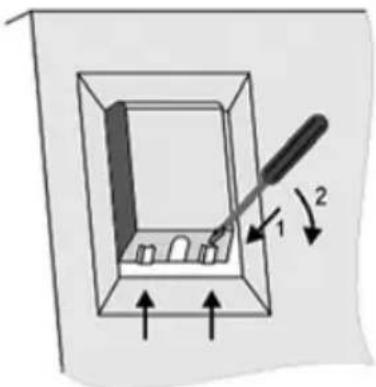

Připojení napájecího kabelu.

1. Otevřete kryt na zadním panelu. 2. Připojte jednotlivé kabely jak je na obrázku níže.

Žárovka osvětlení vnitřního prostoru trouby

Žárovka osvětlení vnitřního prostoru trouby je speciální - s vysokou tepelnou odolností (25 W, 300 °C).

• Vypojte přívodní kabel ze zásuvky elektrického napětí nebo vypněte jistič elektrické zásuvky spotřebiče.
• Odšroubujte krycí sklo a provedte výměnu žárovky za novou, stejného typu!
  • Našroubujte krycí sklo zpět.

POZOR!

Spotřebitel smí provádět pouze výměnu žárovky. Údržbu rozsáhlejšího charakteru nebo opravu, která vyžaduje zásah do vnitřních částí výrobku, musí provést odborný servis.

• Preferujte recyklaci obalových materiálů a starých spotřebičů.
- Krabice od spotřebiče může být dána do sběru tříděného odpadu.
- Plastové sáčky z polyetylénu (PE) odevzdejte do sběru materiálu k recyklaci.

Recyklace spotřebiče na konci jeho životnosti:

Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatří do domácího odpadu. Je nutné odvézt ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací tohoto výrobku. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

POĐAKOVANIE

Technické parametre 12

Dôležité upozornenie 13

Popis výrobku 14

Popis ovládacieho panela....15

Návod na obsluhu....15

Čistenie a údržba 19

H. Ovládacie gombíky

I. Tlačidlo nastavenia

1. Umiestnite plech s pokrmom do zvolenej zásuvné výšky (číslované odspodu).

2. Otáčaním voliča funkcií (D) zvolte požadovanú funkciu pečenia.

Obr. 1

Pokrm Váha (g)		Zásuvná výška	Funkcia pečenia	Odporúčaná teplota (°C)	Čas pečenia (min.)		Použitý riad
					1. str. 2.	str.
Koláče	-3 160	20-30 - Plech
	-3 160	20-30 - Plech
	-1+3	160 20-30 - Plechy
Jablkový koláč	-2 190	50-70 - Plech
	-1+3	190 50-70 - Plechy

Recyklácia spotrebiča na konci jeho životnosti:
