TME-M580 - Écran LCD ALPINE - Notice d'utilisation et mode d'emploi gratuit

Marque	ALPINE
Modèle	TME-M580
Type de produit	Écran LCD pour véhicule
Taille de l'écran	15 cm (6.3 pouces) au format 16:9
Technologie d'affichage	Panneau TN à cristaux liquides à faible réflexion
Résolution	Non spécifiée (écran 16:9 de 15 cm)
Source de lumière	Tube fluorescent à cathode froide (CCFL)
Dimensions (L×H×P)	160 × 93 × 27 mm
Poids	298 g
Alimentation	12 V CC avec masse négative (véhicule)
Consommation électrique	Non spécifiée (faible consommation typique)
Entrées vidéo	AUX (NTSC/PAL), Navigation RGB (option)
Fonctions principales	Affichage vidéo, réglages luminosité/couleur/teinte, mode d'affichage (Large, Cinéma, Zoom, Normal), fonction miroir pour caméra de recul

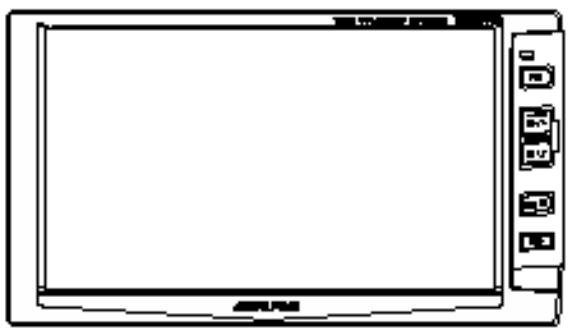

Contrôle	Boutons physiques (PWR, SEL, DISP, DN/UP) et télécommande infrarouge optionnelle
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec; éviter les solvants; ne pas toucher la surface de l'écran avec des objets durs
Sécurité	Ne pas installer devant un airbag ; ne pas regarder de vidéo en conduisant ; utiliser le frein de stationnement pour désactiver la vidéo en mouvement ; respecter les consignes de câblage
Pièces détachées et réparabilité	Tube fluorescent remplaçable (non couvert par garantie) ; vis et supports fournis ; kit de montage sur appui-tête en option (KTE-580V)
Température de fonctionnement	Jusqu'à 45°C (température ambiante du véhicule)
Informations générales	Fabriqué par ALPINE ELECTRONICS ; usage automobile ; garantie selon revendeur

FOIRE AUX QUESTIONS - TME-M580 ALPINE

Comment allumer et éteindre l'écran ?

Appuyez sur le bouton PWR pour allumer ou éteindre l'écran. Si l'indicateur STAND BY est allumé, la batterie peut se décharger.

Comment régler la luminosité et la couleur ?

Maintenez le bouton SEL enfoncé au moins 1 seconde, puis naviguez avec DN/UP pour ajuster CLAIR (luminosité), COULEUR (saturation) et NUANCE (teinte). Confirmez en maintenant SEL à nouveau.

Quels modes d'affichage sont disponibles ?

Appuyez sur DISP pour basculer entre les modes : LARGE (étirement horizontal), CINEMA (recadrage haut/bas), ZOOM (étirement progressif) et NORMAL (format 4:3).

Comment utiliser l'écran avec une caméra de recul ?

Dans les réglages (maintenez SEL), réglez MIRROR sur NORMAL ou MIROIR selon l'orientation souhaitée. Connectez le fil de la caméra au connecteur approprié.

Pourquoi l'image est-elle floue ?

Le tube fluorescent peut être usé. Remplacez-le (non couvert par garantie). Vérifiez aussi les réglages de luminosité et le mode d'entrée vidéo.

Que faire si l'écran ne s'allume pas ?

Vérifiez que le contact du véhicule est mis, que le fusible n'est pas grillé et que les connexions sont correctes. Si la batterie est faible, rechargez-la.

Puis-je regarder des vidéos en conduisant ?

Non, c'est dangereux et illégal dans la plupart des pays. L'écran doit être connecté au frein de stationnement pour que la vidéo soit désactivée en mouvement.

Comment monter l'écran sur le tableau de bord ?

Nettoyez la surface, retirez le film protecteur de l'adhésif double face, chauffez la zone, puis fixez le support. Utilisez les vis fournies si nécessaire. Évitez les zones où l'airbag pourrait se déployer.

Quelle est la signification des voyants ?

Le voyant STAND BY indique que l'écran est en veille et consomme du courant. Éteignez-le complètement avec PWR pour éviter une décharge de la batterie.

Comment réinitialiser l'écran ?

Appuyez sur PWR pendant au moins 1 seconde, puis appuyez sur SEL pour accéder au menu de réinitialisation. Vous pouvez aussi sélectionner le système de navigation (Standard ou Europe).

MODE D'EMPLOI TME-M580 ALPINE

Merci de lire ce qui suit avant utilisation

Points à observer pour une utilisation en toute sécurité

A VERTISSEMENT

Ce symbole signifie des instructions importantes. Ne pas les observer peut avoir comme conséquence des dommages sérieux.

NE PAS DEMONTER OU MODIFIER, sous peine de causeur un accident, un incendie ou une décharge électrique.

GARDEZ LES PETITS OBJECTS COMME LES BATTERIES HORS DE PORTEE DES ENFANTS. Les avaler peut cause des blessures importantes. Au cas où elles ont ete avalees, consultez un medecin immediatement.

UTILISEZ LE BON AMPERAGE LORSQUE VOUS REMPLACEZ LES FUSIBLES. Ne pas faire de même peut causer un incendie ou une décharge électrique.

UTILISEZ LE SYSTEME SEULEMENT DANS LES VOITURES AVEC UNE MASSE NEGATIVE DE 12 VOLT. (Vérifiez avec votre détaillant en cas de doute.) Ne pas fait de même peut causeur un incendie, etc.

AVANT D'INSTALLER L'INSTALLATION ELECTRIQUE, DEBRANCHEZ LA MASSE DE LA BATTERIE. Ne pas faire de même peut causer des décharges électriques ou des dommages dus à des court-circuits.

NE PAS EPISSER LES CABLES ELECTRIQUES. Ne jamais couper l'iso1ation des cables pour fournir en energie d'autres equipments. Faire de meme depassera les capacites de conduite en courant du cable et resultera en un incendie ou une decharge electrique.

NE PAS INSTALLER DANS DES LIEUX QUI PEUVENT EMPECHER LES OPERATIONS DU VEHICULE, COMME AU VOLANT OU AU BOITIER DE VITESSES. Faire de même peut gérer la vision avant ou empêcher les mouvements etc. et cause de sérieux accidents.

NE PAS UTILISER LES BOULONS OU LES ECROUS DANS LES SYSTEMES DE FREIN OU DE DIRECTION POUR FAIRE DES CONNXIONS DE MASSE. Les boulons ou les écrous utilisés dans les systèmes de freinage ou de direction (ou n'importe quel autre système lié à la sécurité), ou les réservoirs ne doivent JAMAIS être utilisés dans des installations ou des connexions de masse. Utiliser de telles parties peut: géné le contrôle du vehicule et causer des incendies etc.

NE PAS ACTIONNER UNE FONCTION QUI BAISSE VOTRE ATTENTION DE CONDUITE SECURISEE DE VOTRE VEHI-CULE. N'importe qu'elle fonction qui exige une attention prolongée de votre part devrait etre executee seulement après un arrêt complet. Toujours arreter le vehicule dans un lieu sur avant d'executer ces fonctions. Ne pas faire de meme peut causer un accident.

NE PAS LAISSER LES CABLES S'EMMELER DANS DES OBJECTS ENVIRONNANTS. Arrangez l'installation électrique et les cables suivant le manuel pour éviter les obstacles lorsque vous conduisez. Les cables et les installations électriques qui gênent ou qui pendent sur des endroits comme le volant de direction, le levier de vitesse, les pédales de frein, etc. peuvent être extrêmement dangereuses.

NE PAS ENDOMMAGER LA TUYAUTERIE OU L'INSTALLATION ELECTRIQUE LORSQUE VOUS PERCEZ DES TROUS. Lorsque vous percez des trous dans le châssis, prenez des précautions de manière à ne pas entrer en contact, endommager ou obstruer les tuyaux, les réservoirs d'essence, les réservoirs ou l'installation électrique. Ne pas prendre de telles précautions peut causer un incendie.

Faire les correctes connexions. Ne pas réaliser les connexions appropriées peut causer des incendies ou causer des dommages.

GARDEZ LE VOLUME A UN NIVEAU OU VOUS POUVEZ ENCORE ENTENDRE LE BRUIT EXTERIEUR LORSQUE VOUS CONDUISEZ.

Ne pas faire de même peut causer un accident.

UTILSEZ CE PRODUIT POUR DES APPLICATIONS 12V. Les utilisations extérieures à son application d'origine peuvent cause des incendies, des décharges électriques ou d'autres dégats.

NE PAS INSTALLER L'ECRAN A COTE DE L'AIRBAG PASSAGER. Si l'unité n'est pas installée correctement l'airbag ne peut fonctionner correctement et peut faire sauter l'écran causant ainsi un accident ou des dégats.

MINIMISEZ L'AFFICHAGE DU VISIONNEMENT EN CONDUISANT. Visionner l'affichage peut empêcher le conducteur de regarder en avant du véhicule et causer un accident.

NE PAS REGARDER LA VIDEO EN CONDUISANT. Regarder la video peut empêcher le conducteur de regarder en avant du véhicule et causer un accident.

INSTALLEZ LE PRODUIT CORRECTEMENT POUR QUE LE CONDUCTEUR NE PUISSENT PAS REGARDER LA TV/VIDEO SANS QUE LE VEHICULE SOIT ARRETE ET LE FREIN DE SECOURS SOIT UTILISE. Il est dangereux (et il est égal dans de nombreux états) pour le conducteur de regarder la TV/Video durant la conduite d'un véhicule. Installer ce produit incorrectement permet au conducteur de regarder la TV/Video durant la conduite. Ceci peut causer une distraction, empêchant le conducteur de regarder en haut, et donc causer un accident. Le conducteur ou d'autres gens peuvent être blessés sérieusement.

Points à observer pour une utilisation en toute sécurité

A VERTISSEMENT

Ce symbole signifie des instructions importantes. Ne pas les observer peut avoir comme conséquence des dommages sérieux.

ARRANGEZ L'INSTALLATION ELECTRIQUE POUR NE PAS ETRE GENE OU PINCE PAR UN BORD DE METAL AI-GUISE. Fixez le cheminement des cables et des installations électriques hors des parties mobiles ( comme les rails des sièges) ou des bords aiguisés ou pointus. Ceci empêchera de génér et d'endommager l'installation électrique. Si l'installation électrique passée à travers un trou dans le métal, utilisez un œillet engomme pour assurer l'isolement de l'installation électrique.

UTILISEZ DES ACCESSOIRES SPECIFIES ET INSTALLLEZ-LES EN SECURITE. Soyez sûrs d'utiliser seulement les accessoires spécifiés. L'utilisation d'accessoires non spécifiés peut endommager l'écran.

NE PAS INSTALLER DANS DES LIEUX AVEC UNE HAUTE HUMIDITE OU DE LA POUSSIERE. Evitez d'installer l'unité dans des endroits à haut risque d'humidité ou de poussière. L'humidité ou la poussière qui pénétre dans cette unité peut causer des dysfonctionnements du produit.

FAITES INSTALLER LE SYSTEME ET L'INSTALLATION PAR DES EXPERTS. L'installation électrique de cette unité deme- mande des competences speciales et de l'experience. Pour s'assurer de la sécurité, contactez toujours le détaillant qui vous a vendu ce produit.

ARRETEZ IMMEDIATEMENT L'UTILISATION SI DES PROBLEMES APPARAISSENT. Ne pas faire de même peut causer des blessures personnelles ou des dommages au produit. Le retourner à votre vendeur Alpine officiel ou le centre de service Alpine le plus proche pour réparation.

Utilisation

NOTE: Contrôlable avec la télécommande. Cette unité peut être contrôlée avec la télécommande Alpine optionnelle. Pour plus de détails, consultez votre vendeur Alpine. Pointez l'émetteur de la télécommande optionnelle vers l'œil infrarouge de l'écran.

Affichage de l'écran on/off

1. Pressez le bouton PWR.
2. Pour éteindre POWER, pressez le bouton PWR encore une fois.

Note :

Si connecté correctement, l'écran s'éteindra lorsque l'alimentation du véhicule sera coupée. Si l'indicateur de fonctionnement s'illumine dans le mode STAND BY, la batterie du véhicule peut être déchargée.

Ajustement du volume

1. Ajustez le niveau de volume en pressant le bouton DN ou UP.

Sélection du signal vidéo

Pour sélectionner le type de sortie vidéo NTSC/PAL en mode AUX.

1. Pressez le bouton DISP pendant au moins 1 seconde.

Note : quand le type de sortie de vidéo n'est pas compatible, la vidéo ne peut pas sortir normalement.

Sélection de la source

1. Pressez le bouton SEL. Chaque pression du bouton se fera selon le cycle suivant :

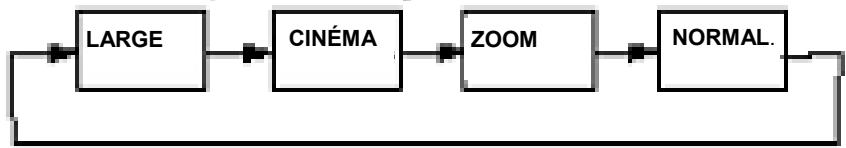

Sélection du mode d'affichage.

1. Pressez le bouton DISP.

Chaque pression du bouton se fera selon les cycles suivants :

LARGE : les images normales sont étendues uniformément dans la direction horizontale et sont montrées sur l'écran entier.

CINEMA : les images normales sont étendues dans les directions horizontales et verticales.

Le haut et le bas de l'image sont coupés. Ce mode est approprié pour les images de taille cinématographique 16:9.

ZOOM : les images normales sont étendues dans la direction horizontale et sont montrées sur l'écran entier. Le taux d'expansion augmente vers le bord droit et gauche de l'écran.

NORMAL : image normale (4:3)

Réinitialisation de l'écran

1. Pressez le bouton PWR pendant au moins 1 seconde.
2. Pressez le bouton SEL
3. Sélectionnez le système de navigation en pressant le bouton DN ou UP.

∧ : Standard - Navigation pour tous les autres (excepté en Europe) : Europe - Navigation en Europe exclusivement

Si aucune touche n'est pressée dans les 10 secondes, l'affichage On-Screen s'éteindra.

Réglages

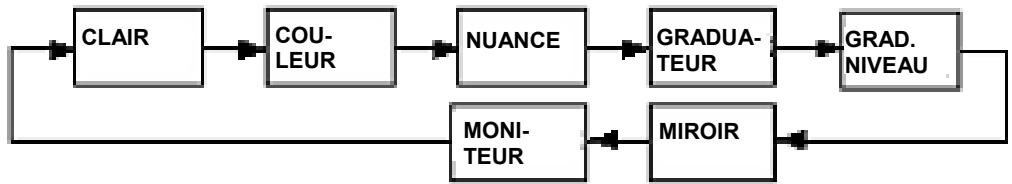

1. Pressez le bouton SEL pendant au moins 1 seconde.
2. Chaque pression du bouton se fera selon le cycle suivant :

1. Ajustez en pressant le bouton DN ou UP.

CLAIR: Réglage de la luminosité de l'image. COULEUR: Réglage de la couleur de l'image

Note: Non réglable dans le mode NAVIGATION (connexion RGB).

NUANCE: Réglage de la nuance de l'image.

Note: Non réglable dans le mode NAVIGATION (connexion RGB) et PAL.

DIMMER (variateur de lumiere):

AUTO : montre que l'illumination s'assombrira lorsque les lumières de parking de la voiture sont allumées

BAS: Réglage du niveau bas de l'atténuation.

HAUT: Réglage du niveau haut de l'atténuation.

DIM. LEVEL (NIVEAU DE VARIATION DE LUMIERE) : Réglage du niveau d'atténuation pour LOW DIMMER (variation de lumière)basse). MIRROR réglez l'image à l'image NORMAL/MIRROR (NORMAL/MIRROIR) (caméra de vision arriere). 4. Àpès avoir complété les réglages, pressez et tenez le bouton SEL pendant au moins 1 seconde.

Si aucune touche est pressée dans les 10 secondes, le OSD s'éteindra et n'importe quel changement sera automatiquement installé.

Après avoir été éteint le système, un filage léger de l'image demeurera temporairement. Ceci est un effet particulier de la technologie LCD et ceci est normal. Sous des conditions de basses températures, l'écran peut perdre du contraste temporairement. Après une période courte de réchauffement, il redeviendra normal. Le panneau LCD utilise une technologie d'une précision extrêmement élevée. Son ratio effectif de pixel est de plus de 99.99%. Ceci signifie qu'il y a une possibilité que 0.01% des pixels peuvent être toujours soit sur ON ou OFF.

En cas de difficulté

Si vous rencontrez un problème, s'il vous plaît repasser les sujets dans la liste de contrôle suivante. Ce guide aidera à isoler le problème si l'unité est fautive. Autrement, assurez-vous que le reste de votre système est correctement connecté ou consultez votre vendeur Alpine officiel.

Symptôme	Cause	Solution
Pas de fonction ou d'affichage.	L'allumage de la voiture est étant. Pas deFuse ou fuse gléré. Connexions incorrectes. La batterie du vehicule est faible.	Allumez le système. Vérifiez la cause et remplacez le Fuse. Vérifiez la connexion puis répirez. Vérifiez le voltage de la batterie du vehicule.
Image floue	Le tube fluorescent est épaisé.	Replacez le tube fluorescent*.
Pas d'image affichée.	Le contrôle de la luminosité est installé pour un contrôle minimum de la luminosité. Une installation incorrecte du mode En-trée. Un circuit de protection est activé pour cause de haute températures. Une connexion incorrecte ou une con- nexion ouverte avec l'écran, une unité interface AV.	Réglez la luminosité Allez vers le mode correct. Attendez jusqu'à que la température à l'intérieur du vehicule descendé à l'échelle de la température en vigueur (45 °C). Vérifiez la connexion puis répirez.
La couleur de l'image est pauvre.	La Luminosité/Couleur/Contrôle de la teinte n'est pas installé dans la position appropriée.	Vérifiez chaque contrôle.
Des taches ou des lignes/bandes en pointillées apparaissent.	Causé par des signes néons, des lignes de courant à haut-voltage, émetteur CB, autres prises d'allumage du vehicule, etc.	Changez la location de votre vehicule.
L'unité ne fonctionne pas.	L'écran n'est pas allumé.	Allumez l'écran.
L'écran de navigation n'est pas affché ou les touches de télécommande du système de navigation ne fonctionnent pas.	L'alimentation du système de navigation est étente.	Pressez le bouton ON/OFF (POWER) sur la télécommande du système pour allumer le système de navigation.

• Le remplacement du tube fluorescent n'est pas couvert par la garantie. C'est un sujet de partie de consommation à porter durant l'usage normal.

Ne pas installer l'écran près du système airbag du siège passager.

1. Assemblez les fixations fournies et montez l'écran temporairement.

Note : toujours utiliser les fixations fournies ou un équivalent.

1. Vérifiez la localisation de l'installation.

Sélectionnez une surface plane et montez temporairement l'unité. Utilisez du collant adhésif, etc.

Conseils de montage :

Le sommet de l'écran devrait ne pas excéder les sommets du tableau de bord vu du siège du conducteur. Utilisez une surface de montage stable. Regler l'angle de l'écran pour un visionnage facile. Dans un véhicule avec un airbag passager, n'installez pas l'unité où il pourrait interférer avec l'opération des systèmes de sécurité.

Si la surface du tableau de bord est finie avec quelque chose d'autre que du plastique (cuir, panneau boisé, panneaux recouverts de tissu, etc.), il y aura des dommages si la fixation est enlevée.

L'installation à côté d'autres équipements (par exemple une antenne GPS) peut provoquer une interférence mutuelle. Faire attention à la position de l'installation et maintenez un espace suffisant avec d'autres équipements.

1. Enlevez l'écran de la fixation.
2. Enlevez le papier protecteur de la bande adhésive à double face sur la base de la fixation.

Nettoyez le lieu du montage avec un nettoyant approprié.

Chauffez le lieu du montage avec un séchoir, etc., puis placez les fixations en position. Ne pas forcer et ne pas humidifier pendant les 24 heures après l'installation. Si le support n'est pas suffisamment fixé avec le ruban adhésif, utilisez les vis fournies pour compléter l'installation. Si la surface montée est légèrement courbée, reformez la base pour la placer dans sa forme. 5. Montez l'écran sur la fixation.

Insérer la vis de fixation dans le trou au bas de l'écran.

Sécurisez l'écran en serrant la vis. Selon la position, la fixation peut être aussi montée en utilisant l'écrou fourni pour glisser à l'arrière de l'écran. Insérer la vis de fixation dans l'écrou. Glissez l'écrou dans la glissière au dos de l'écran, ajustez la hauteur puis serrez.

Préparez le câble de l'écran en utilisant l'attache du cordon fourni.

1. Ajustez la hauteur et l'angle de l'écran pour une claire visibilité.

Déterminez la hauteur et l'angle, puis serrez avec la vis pour sécuriser l'écran.

La boîte d'interface A/V peut être montée dans n'importe quel endroit approprié. Assurez-vous que la boîte et les câbles connectés n'interfèrent pas dans le fonctionnement sécurisé du véhicule. Monter la boîte d'interface à côté de l'écran réduira les besoins pour des extensions de câbles additionnels. Cet écran peut être monté sur un appui-tête si désiré. Un kit de montage spécial est nécessaire et peut être acheté chez votre revendeur Alpine officiel, sous la référence KTE-580V.

Attention

Faire les connexions correctement.

Des connexions inappropriées peuvent causer un incendie ou une erreur d'opération.

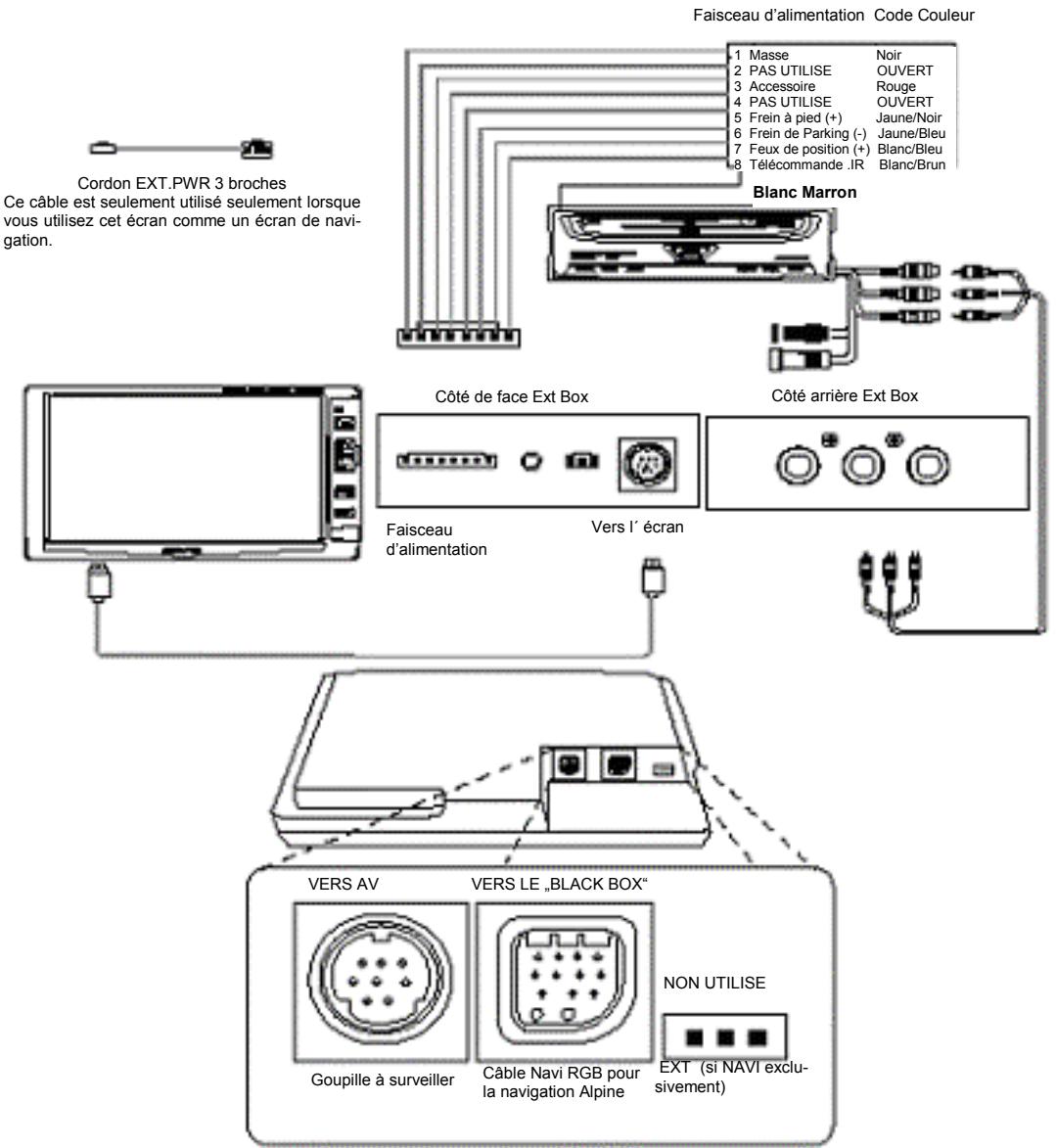

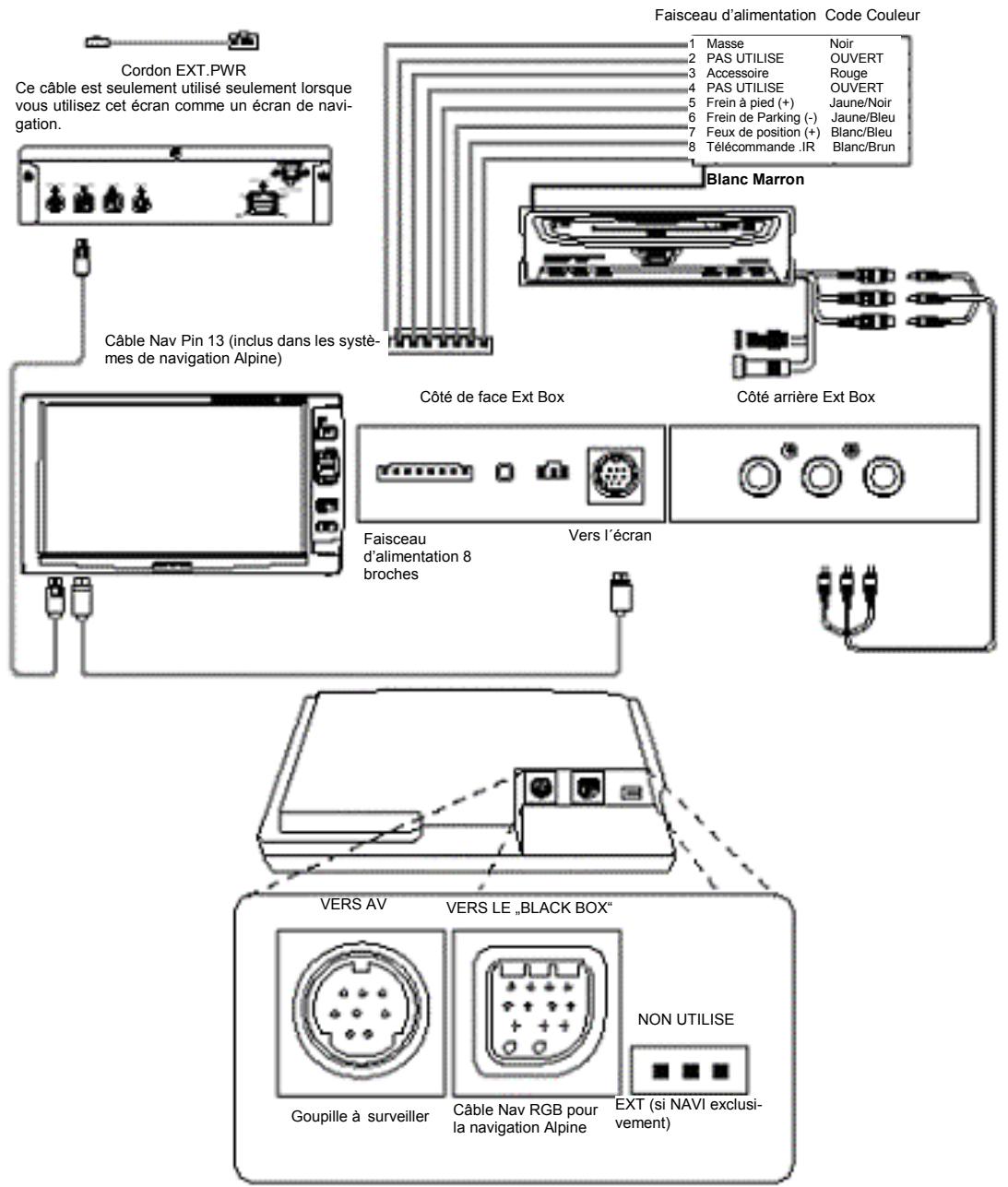

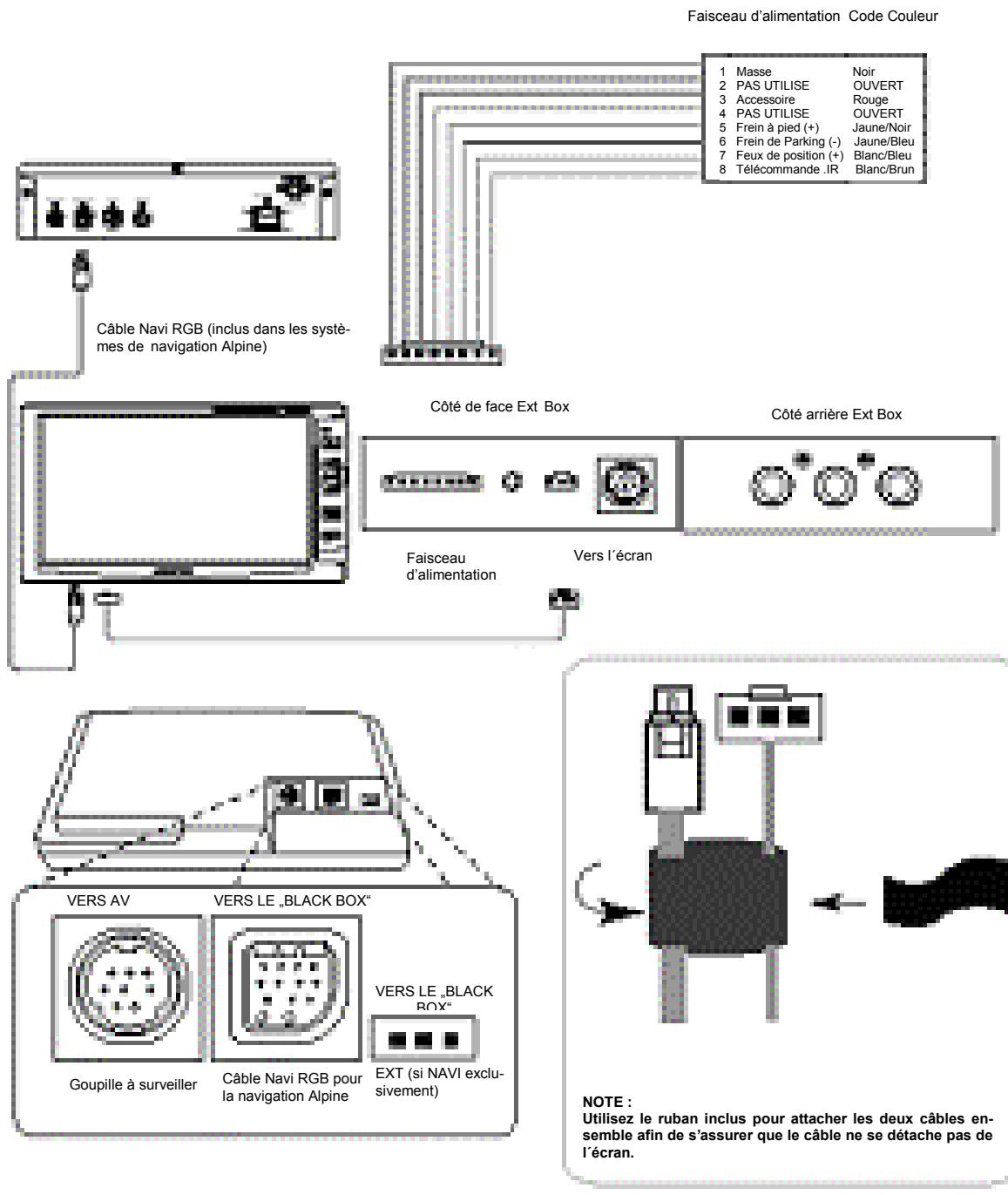

1 Fil de masse (noir)

Connectez le fil à une bonne masse sur le véhicule. Soyez sûr que la connexion est faite en métal pur et est attachée en sécurité en utilisant le vis en morceau de métal.

2 Pas de connexion

3 Fil d'alimentation ACC (rouge)

Connectez ce fil à l'alimentation ACC du Battery

4 Pas de connexion

5 Fil de frein à pied (jaune/noir)

Connectez ce fil au fil du frein à pied lorsque le frein à pied est actionné.

6 Fil du frein à main (jaune/bleu)

Connectez ce fil au frein à main actionné lorsque le frein à main est relevé.

7 Feux de position (blanc/bleu)

Pour la commande de la lumière. La luminosité de l'écran diminuera lorsque les lumières du véhicule seront allumées.

8 Fil de sortie de la télécommande (blanc/marron)

Pour le fil de sortie de la télécommande des produits ALPINE utilisés dans le système.

Pour les utilisateurs en Amérique du nord exclusivement :

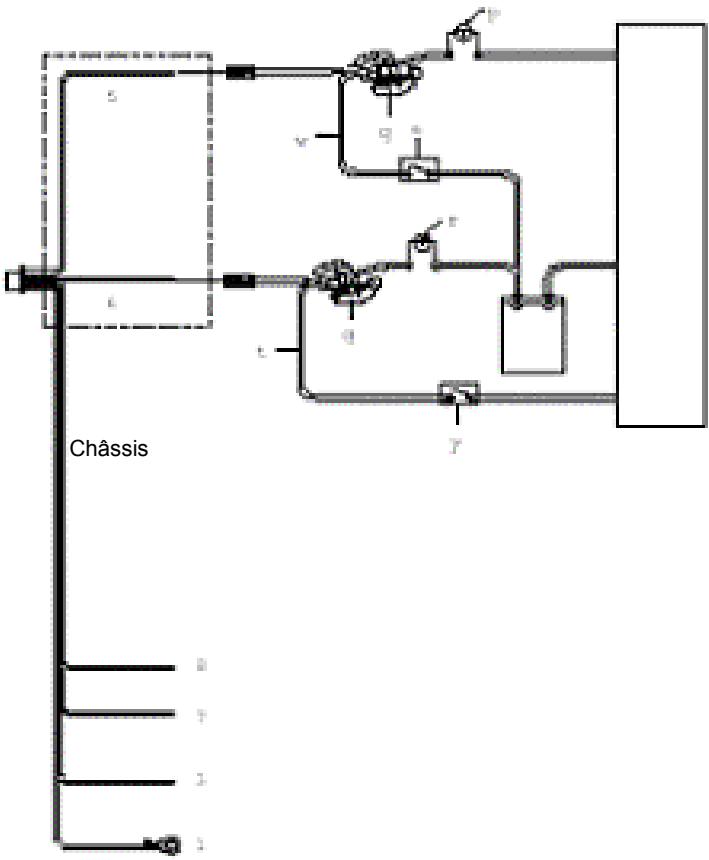

p Lampe de frein à pied

Connecteur de frein

Fil de frein à pied

Commande de frein à pied

Lampe de frein à main (parking)

Fil de frein à main (parking)

Commande de frein à main (parking)

Écran

Taille de l'écran

Système d'affichage

Système de conduite

Nombre d'élément d'image

Nombre effectif d'éléments d'image

Source de lumière

Dimensions (W× H× D)

Poids

15cm - 16/9è

Panneau à cristaux liquides TN de type projection arrêté à basse réflexion

Conduite de matrice active, normalement affichage blanc

Système optique interne (tube fluorescent des cathodes froides de type-U)

160 × 93 × 27 ~mm (6.30 × 3.66 × 1.06 pouces)

298g (10.5 oz)

Unité d'interface AV

Note: Du à l'amélioration continue du produit, les specifications et les designs sont sujets à modification sans préavis.

SERVICE APRES VENTE

★ Pour les clients européens

Si vous avez des questions sur la garantie, consultez le revendeur Alpine officiel.

★ Pour les clients dans d'autres pays

Avis important

Les clients qui achètent le produit dans lequel cet avis est emballé et qui font cet achat dans des pays autres que les États-Unis d'Amérique et au Canada, veuillent contacter votre revendeur pour des informations à propos de la couverture de la garantie.

Avertissement

Il est dangereux (et ILLÉGAL dans la plupart des pays) pour le conducteur de regarder le moniteur de télévision/vidéo en conduisant son véhicule. Cela pourrait amener le conducteur à être inattentif et à causer un accident.

• Utiliser le connecteur avec la mention "Rear seat connector" afin d'installer le moniteur de télévision/vidéo dans le siège arrêté. Ainsi, le moniteur de télévision/vidéo situé dans le siège arrêté sera opérationnel pendant le déplacement du véhicule.

Utiliser le connecteur du siège arrêté (Rear seat connector) et installer le moniteur dans le siège avant permettra au conducteur de regarder le moniteur tout en conduisant. Cela pourrait le distraire et causer un accident. Le conducteur ainsi que d'autres personnes pourraient être gravement blessés.

Installation

1. Insérer la broche/le câble dans la deuxième ouverture du connecteur en partant de la droite. S'assurer que la broche soit positionnée correctement (voir illustration). Vu du côté du câble, le connecteur doit avoir la fermeture orientée vers le haut. Utiliser un petit tournevis ou bien un objet similaire afin d'enfoncer entièrement la broche dans le connecteur.
2. Connecter le cable au sol sous le châssis, dans le but de regarder le moniteur à l'arrêt.

Ouvrir le kit du connecteur du siège arrêté seulement APRES avoir lu le contenu de l'étiquette.
