| Type de produit | Haut-parleur de basses (Subwoofer) 12 pouces |
| Marque | ALPINE |
| Modèle | SWR-304ED |
| Puissance crête | 500 watts par haut-parleur |
| Puissance RMS | 150 watts par haut-parleur |
| Impédance | 2 ohms ou 8 ohms selon version |
| Bande passante | 30 Hz – 1 500 Hz |
| Sensibilité | 90 dB/W (1 m) |
| Diamètre du cône | 12 pouces (30 cm) |
| Matériau du diaphragme | Pulpe plastifiée |
| Poids magnétique | 1,5 kg (52 oz) |
| Diamètre de la bobine mobile | 75 mm (3 pouces) |
| Poids (par haut-parleur) | 5,9 kg (13 lb) |
| Fréquence de résonance (Fs) | 30 Hz |
| Volume boîte hermétique recommandée | 1,23 pi³ (35 L) |
| Volume boîte à orifices recommandée | 1,13 pi³ (32 L) |
| Matériau du cadre | Ferrite de strontium |
| Alimentation | Aucune (haut-parleur passif) |
| Entretien et nettoyage | Nettoyer avec un chiffon sec ; ne pas utiliser de produits chimiques |
| Sécurité | Installation par un professionnel ; débrancher la batterie avant le câblage |
| Pièces détachées et réparabilité | Bobine mobile et cône remplaçables par un centre agréé |
FOIRE AUX QUESTIONS - SWR-304ED ALPINE
Quels types d'enceintes puis-je utiliser avec le SWR-304ED ?
Vous pouvez utiliser une boîte hermétique (sealed box) ou une boîte à orifices (ported box). Les volumes recommandés sont 1,23 pi³ pour une boîte hermétique et 1,13 pi³ pour une boîte à orifices. Un montage à air libre (free-air) est également possible mais moins efficace.
Quelle est la puissance recommandée pour l'amplificateur ?
Ce subwoofer supporte une puissance RMS de 150 watts par haut-parleur et une puissance crête de 500 watts. Utilisez un amplificateur délivrant entre 100 et 300 watts RMS par canal pour de meilleurs résultats.
Puis-je installer ce subwoofer en montage à l'air libre ?
Oui, le montage à l'air libre (free-air) est possible. Il est plus simple mais offre moins de sortie dans les graves par rapport à un boîtier. Assurez-vous que le coffre du véhicule soit bien isolé acoustiquement.

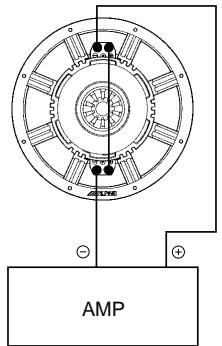

Comment câbler deux haut-parleurs en parallèle ?
Pour câbler deux SWR-304ED en parallèle, connectez les bornes positives ensemble et les bornes négatives ensemble. L'impédance résultante sera de 1 ohm (si chaque haut-parleur est en 2 ohms) ou 4 ohms (si chaque haut-parleur est en 8 ohms). Vérifiez que l'amplificateur supporte cette charge.
Quelles sont les dimensions recommandées pour une boîte hermétique ?
Pour une boîte hermétique de 1,23 pi³, les dimensions intérieures peuvent être par exemple 35 cm x 35 cm x 35 cm. Les panneaux doivent être en MDF de 19 mm d'épaisseur. Utilisez un matériau d'absorption sonore comme la fibre de verre.
Quelle est la différence entre une boîte hermétique et une boîte à orifices ?
Une boîte hermétique isole complètement l'air avant/arrière du haut-parleur, donnant des basses plus contrôlées et une coupure à 12 dB/octave. Une boîte à orifices utilise un tuyau (évent) pour renforcer les basses autour de la fréquence d'accord, avec une coupure plus raide (24 dB/octave) mais moins de contrôle en dessous de cette fréquence.
Comment régler la fréquence de coupure du filtre passe-bas ?
Utilisez le filtre passe-bas de l'amplificateur. Réglez la fréquence de coupure entre 80 Hz et 100 Hz pour une intégration harmonieuse avec les haut-parleurs satellites. Évitez de dépasser 150 Hz pour ne pas localiser les graves.
Puis-je utiliser ce subwoofer dans une voiture ?
Oui, ce subwoofer est conçu pour l'automobile. Installez-le dans le coffre ou derrière les sièges arrière. Respectez les consignes de sécurité : ne percez pas de trous dans les réservoirs ou les conduites de frein.
Que faire si le son est distordu ?
Vérifiez d'abord le niveau de volume : ne pas dépasser les limites de l'amplificateur. Assurez-vous que l'impédance totale est compatible avec l'amplificateur. Si la distorsion persiste, réduisez la fréquence de coupure ou augmentez la taille du boîtier.
Comment entretenir le subwoofer ?
Nettoyez la surface avec un chiffon sec et doux. N'utilisez pas de solvants ou de produits abrasifs. Vérifiez périodiquement les connexions électriques. En cas de dommage, contactez un centre agréé Alpine pour le remplacement de la bobine mobile ou du cône.
