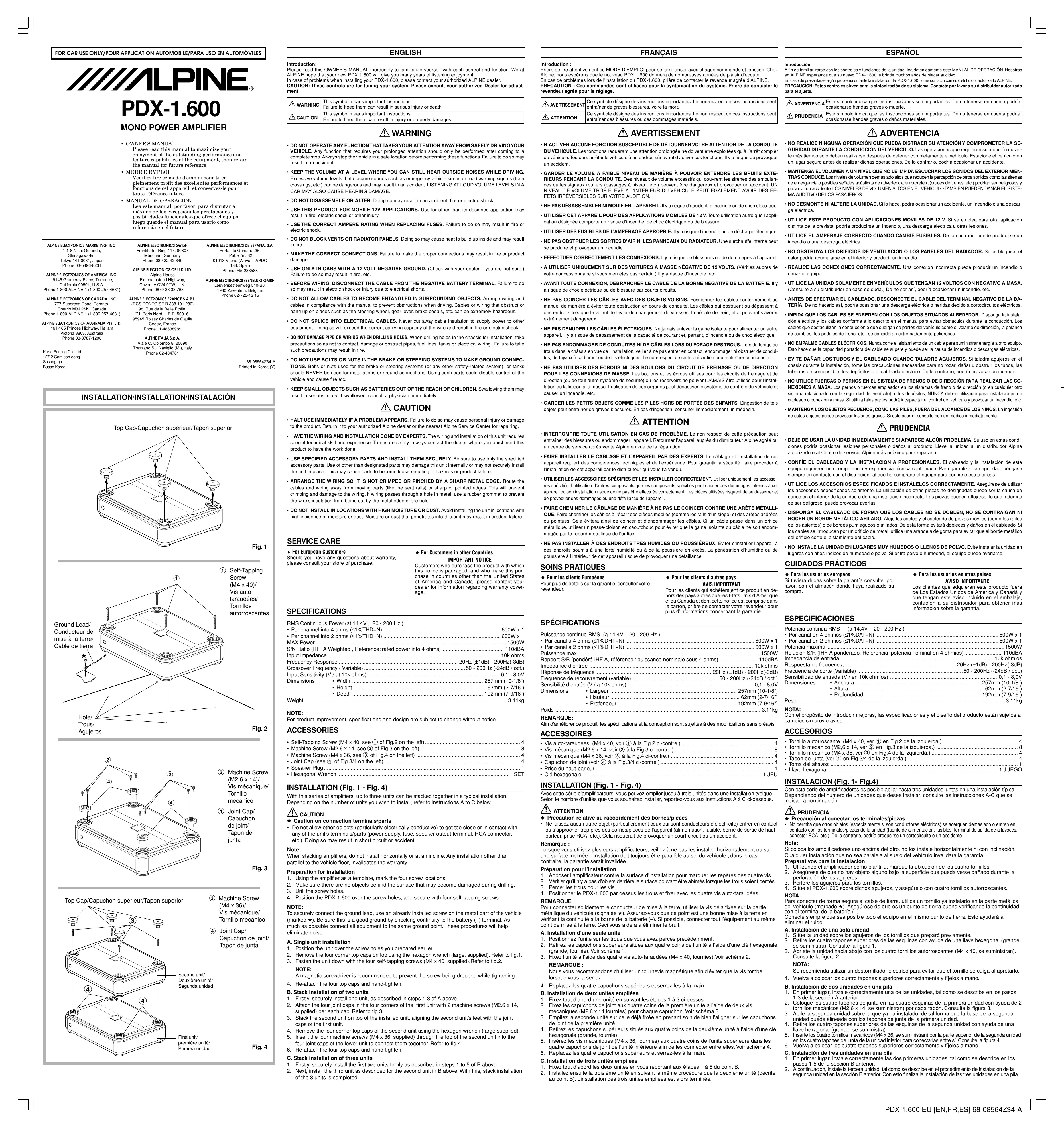

MODE D'EMPLOI PDX-1-SPACE-600 ALPINE

• N’ACTIVER AUCUNE FONCTION SUSCEPTIBLE DE DÉTOURNER VOTRE ATTENTION DE LA CONDUITE DU VÉHICULE. Les fonctions requérant une attention prolongée ne doivent être exploitées qu’à l’arrêt complet du véhicule. Toujours arrêter le véhicule à un endroit sûr avant d’activer ces fonctions. Il y a risque de provoquer un accident.

• GARDER LE VOLUME À FAIBLE NIVEAU DE MANIÈRE À POUVOIR ENTENDRE LES BRUITS EXTÉRIEURS PENDANT LA CONDUITE. Des niveaux de volume excessifs qui couvrent les sirènes des ambulances ou les signaux routiers (passages à niveau, etc.) peuvent être dangereux et provoquer un accident. UN NIVEAU DE VOLUME TROP ÉLEVÉ À L'INTÉRIEUR DU VÉHICULE PEUT ÉGALEMENT AVOIR DES EFFETS IRRÉVERSIBLES SUR VOTRE AUDITION.

• MANTENGA EL VOLUMEN A UN NIVEL QUE NO LE IMPIDA ESCUCHAR LOS SONIDOS DEL EXTERIOR MIENTRAS CONDUCE. Los niveles de volumen demasiado altos que reducen la percepción de otros sonidos como las sirenas de emergencia o posibles señales acústicas de advertencia en carretera (cruces de trenes, etc.) podrían ser peligrosos y provocar un accidente. LOS NIVELES DE VOLUMEN ALTOS EN EL VEHÍCULO TAMBIÉN PUEDEN DAÑAR EL SISTEMA AUDITIVO DE LOS PASAJEROS.

• NE PAS DÉSASSEMBLER NI MODIFIER L’APPAREIL. Il y a risque d’accident, d’incendie ou de choc électrique.

• A UTILISER UNIQUEMENT SUR DES VOITURES À MASSE NÉGATIVE DE 12 VOLTS. (Vérifiez auprès de votre concessionnaire si vous n’en êtes pas certain.) Il y a risque d’incendie, etc.

• AVANT TOUTE CONNEXION, DÉBRANCHER LE CÂBLE DE LA BORNE NÉGATIVE DE LA BATTERIE. Il y a risque de choc électrique ou de blessure par courts-circuits.

• NE PAS COINCER LES CÂBLES AVEC DES OBJETS VOISINS. Positionner les câbles conformément au manuel de manière à éviter toute obstruction en cours de conduite. Les câbles qui obstruent ou dépassent à des endroits tels que le volant, le levier de changement de vitesses, la pédale de frein, etc., peuvent s’avérer extrêmement dangereux.

• FAIRE INSTALLER LE CÂBLAGE ET L’APPAREIL PAR DES EXPERTS. Le câblage et l’installation de cet appareil requiert des compétences techniques et de l’expérience. Pour garantir la sécurité, faire procéder à l’installation de cet appareil par le distributeur qui vous l’a vendu.

• ARRANGE THE WIRING SO IT IS NOT CRIMPED OR PINCHED BY A SHARP METAL EDGE. Route the cables and wiring away from moving parts (like the seat rails) or sharp or pointed edges. This will prevent crimping and damage to the wiring. If wiring passes through a hole in metal, use a rubber grommet to prevent the wire’s insulation from being cut by the metal edge of the hole.

• UTILISER LES ACCESSOIRES SPÉCIFIES ET LES INSTALLER CORRECTEMENT. Utiliser uniquement les accessoires spécifiés. L’utilisation d’autres composants que les composants spécifiés peut causer des dommages internes à cet appareil ou son installation risque de ne pas être effectuée correctement. Les pièces utilisées risquent de se desserrer et de provoquer des dommages ou une défaillance de l’appareil.

• DO NOT INSTALL IN LOCATIONS WITH HIGH MOISTURE OR DUST. Avoid installing the unit in locations with high incidence of moisture or dust. Moisture or dust that penetrates into this unit may result in product failure.

• FAIRE CHEMINER LE CÂBLAGE DE MANIÈRE À NE PAS LE COINCER CONTRE UNE ARÊTE MÉTALLIQUE. Faire cheminer les câbles à l’écart des pièces mobiles (comme les rails d’un siège) et des arêtes acérées ou pointues. Cela évitera ainsi de coincer et d’endommager les câbles. Si un câble passe dans un orifice métallique, utiliser un passe-cloison en caoutchouc pour éviter que la gaine isolante du câble ne soit endommagée par le rebord métallique de l’orifice. SERVICE CARE ♦ For European Customers ♦ For Customers in other Countries IMPORTANT NOTICE Customers who purchase the product with which this notice is packaged, and who make this purchase in countries other than the United States of America and Canada, please contact your dealer for information regarding warranty coverage. Fig. 2

• NE PAS INSTALLER À DES ENDROITS TRÈS HUMIDES OU POUSSIÉREUX. Eviter d’installer l’appareil à des endroits soumis à une forte humidité ou à de la poussière en excès. La pénétration d’humidité ou de poussière à l’intérieur de cet appareil risque de provoquer une défaillance. C. Stack installation of three units

• MANTENGA LOS OBJETOS PEQUEÑOS, COMO LAS PILES, FUERA DEL ALCANCE DE LOS NIÑOS. La ingestión de estos objetos puede provocar lesiones graves. Si esto ocurre, consulte con un médico inmediatamente. ♦ Pour les clients Européens Pour plus de détails sur la garantie, consulter votre revendeur. ♦ Pour les clients d’autres pays AVIS IMPORTANT Pour les clients qui achèteraient ce produit en dehors des pays autres que les États Unis d’Amérique et du Canada et dont cette notice est comprise dans le carton, prière de contacter votre revendeur pour plus d’informations concernant la garantie. SPÉCIFICATIONS Puissance continue RMS (à 14,4V , 20 - 200 Hz )
• Profondeur ................................................................................ 192mm (7-9/16”) Poids .......................................................................................................................................... 3,11kg REMARQUE: Afin d'améliorer ce produit, les spécifications et la conception sont sujettes à des modifications sans préavis. ACCESSOIRES

• INTERROMPRE TOUTE UTILISATION EN CAS DE PROBLÈME. Le non-respect de cette précaution peut entraîner des blessures ou endommager l’appareil. Retourner l’appareil auprès du distributeur Alpine agréé ou un centre de service après-vente Alpine en vue de la réparation. NOTE: For product improvement, specifications and design are subject to change without notice.

• NE PAS UTILISER DES ÉCROUS NI DES BOULONS DU CIRCUIT DE FREINAGE OU DE DIRECTION POUR LES CONNEXIONS DE MASSE. Les boulons et les écrous utilisés pour les circuits de freinage et de direction (ou de tout autre système de sécurité) ou les réservoirs ne peuvent JAMAIS être utilisés pour l’installation ou la liaison à la masse. L’utilisation de ces organes peut désactiver le système de contrôle du véhicule et causer un incendie, etc.
• GARDER LES PETITS OBJETS COMME LES PILES HORS DE PORTÉE DES ENFANTS. L’ingestion de tels objets peut entraîner de graves blessures. En cas d’ingestion, consulter immédiatement un médecin. RMS Continuous Power (at 14.4V , 20 - 200 Hz )
• Per channel into 4 ohms (≤1%THD+N) ............................................................................... 600W x 1

• NE PAS ENDOMMAGER DE CONDUITES NI DE CÂBLES LORS DU FORAGE DES TROUS. Lors du forage de trous dans le châssis en vue de l’installation, veiller à ne pas entrer en contact, endommager ni obstruer de conduites, de tuyaux à carburant ou de fils électriques. Le non-respect de cette précaution peut entraîner un incendie.

• NE PAS DÉNUDER LES CÂBLES ÉLECTRIQUES. Ne jamais enlever la gaine isolante pour alimenter un autre appareil. Il y a risque de dépassement de la capacité de courant et, partant, d’incendie ou de choc électrique.

• NE PAS OBSTRUER LES SORTIES D’AIR NI LES PANNEAUX DU RADIATEUR. Une surchauffe interne peut se produire et provoquer un incendie.

• UTILISER DES FUSIBLES DE L’AMPÉRAGE APPROPRIÉ. Il y a risque d’incendie ou de décharge électrique.

• UTILICE ESTE PRODUCTO CON APLICACIONES MÓVILES DE 12 V. Si se emplea para otra aplicación distinta de la prevista, podría producirse un incendio, una descarga eléctrica u otras lesiones.

• EFFECTUER CORRECTEMENT LES CONNEXIONS. Il y a risque de blessures ou de dommages à l’appareil.

• DO NOT DAMAGE PIPE OR WIRING WHEN DRILLING HOLES. When drilling holes in the chassis for installation, take precautions so as not to contact, damage or obstruct pipes, fuel lines, tanks or electrical wiring. Failure to take such precautions may result in fire. ALPINE ITALIA S.p.A. Viale C. Colombo 8, 20090 Trezzano Sul Naviglio (MI), Italy Phone 02-484781

• UTILISER CET APPAREIL POUR DES APPLICATIONS MOBILES DE 12 V. Toute utilisation autre que l’application désignée comporte un risque d’incendie, de choc électrique ou de blessure.

• OWNER'S MANUAL Please read this manual to maximize your enjoyment of the outstanding performance and feature capabilities of the equipment, then retain the manual for future reference.
• MODE D'EMPLOI Veuillez lire ce mode d'emploi pour tirer pleinement profit des excellentes performances et fonctions de cet appareil, et conservez-le pour toute référence future.
• MANUAL DE OPERACION Lea este manual, por favor, para disfrutar al máximo de las excepcionales prestaciones y posibilidades funcionales que ofrece el equipo, luego guarde el manual para usarlo como referencia en el futuro. ALPINE ELECTRONICS MARKETING, INC. 1-1-8 Nishi Gotanda, Shinagawa-ku, Tokyo 141-0031, Japan Phone 03-5496-8231 Ce symbole désigne des instructions importantes. Le non-respect de ces instructions peut AVERTISSEMENT entraîner de graves blessures, voire la mort. Ce symbole désigne des instructions importantes. Le non-respect de ces instructions peut ATTENTION entraîner des blessures ou des dommages matériels. Vis auto-taraudées (M4 x 40, voir 1 à la Fig.2 ci-contre.) .............................................................. 4 Vis mécanique (M2,6 x 14, voir 2 à la Fig.3 ci-contre.) .................................................................. 8 Vis mécanique (M4 x 36, voir 3 à la Fig.4 ci-contre.) ..................................................................... 4 Capuchon de joint (voir 4 à la Fig.3/4 ci-contre.) ............................................................................ 4 Prise du haut-parleur ........................................................................................................................ 1 Clé hexagonale ........................................................................................................................ 1 JEU INSTALLATION (Fig. 1 - Fig. 4) Avec cette série d’amplificateurs, vous pouvez empiler jusqu’à trois unités dans une installation typique. Selon le nombre d’unités que vous souhaitez installer, reportez-vous aux instructions A à C ci-dessous. ATTENTION ◆ Précaution relative au raccordement des bornes/pièces
• Ne laissez aucun autre objet (particulièrement ceux qui sont conducteurs d’électricité) entrer en contact ou s’approcher trop près des bornes/pièces de l’appareil (alimentation, fusible, borne de sortie de hautparleur, prise RCA, etc.). Cela risquerait de provoquer un court-circuit ou un accident. Remarque : Lorsque vous utilisez plusieurs amplificateurs, veillez à ne pas les installer horizontalement ou sur une surface inclinée. L’installation doit toujours être parallèle au sol du véhicule ; dans le cas contraire, la garantie serait invalidée. Préparation pour l’installation

1. Apposer l’amplificateur contre la surface d’installation pour marquer les repères des quatre vis.

2. Vérifier qu’il n’y a pas d’objets derrière la surface pouvant être abîmés lorsque les trous soient percés.

3. Percer les trous pour les vis.

4. Positionner le PDX-1.600 par dessus les trous et fixer avec les quatre vis auto-taraudées.

REMARQUE : Pour connecter solidement le conducteur de mise à la terre, utiliser la vis déjà fixée sur la partie métallique du véhicule (signalée ★). Assurez-vous que ce point est une bonne mise à la terre en vérifiant la continuité à la borne de la batterie (–). Si possible, connecter tout l’équipement au même point de mise à la terre. Ceci vous aidera à éliminer le bruit. A. Installation d’une seule unité

1. Positionnez l’unité sur les trous que vous avez percés précédemment.

2. Retirez les capuchons supérieurs situés aux quatre coins de l’unité à l’aide d’une clé hexagonale

(grande, fournie). Voir schéma 1.

3. Fixez l’unité à l’aide des quatre vis auto-taraudées (M4 x 40, fournies).Voir schéma 2.

REMARQUE : Nous vous recommandons d'utiliser un tournevis magnétique afin d'éviter que la vis tombe lorsque vous la serrez.

4. Replacez les quatre capuchons supérieurs et serrez-les à la main.

B. Installation de deux unités empilées

1. Fixez tout d’abord une unité en suivant les étapes 1 à 3 ci-dessus.

2. Fixez les capuchons de joint aux quatre coins de la première unité à l'aide de deux vis

mécaniques (M2,6 x 14,fournies) pour chaque capuchon. Voir schéma 3.

3. Empilez la seconde unité sur celle déjà fixée en prenant soin de bien l’aligner sur les capuchons

de joint de la première unité.

4. Retirez les capuchons supérieurs situés aux quatre coins de la deuxième unité à l’aide d’une clé

hexagonale (grande, fournie).

5. Insérez les vis mécaniques (M4 x 36, fournies) aux quatre coins de l’unité supérieure dans les

quatre capuchons de joint de l’unité inférieure afin de les connecter entre elles. Voir schéma 4.

6. Replacez les quatre capuchons supérieurs et serrez-les à la main.

C. Installation de trois unités empilées

1. Fixez tout d’abord les deux unités en vous reportant aux étapes 1 à 5 du point B.

2. Installez ensuite la troisième unité en suivant la même procédure que la deuxième unité (décrite

au point B). L’installation des trois unités empilées est alors terminée. ♦ Para los usuarios europeos ♦ Para los usuarios en otros países Si tuviera dudas sobre la garantía consulte, por favor, con el almacén donde haya realizado su compra. AVISO IMPORTANTE Los clientes que adquieran este producto fuera de Los Estados Unidos de América y Canadá y que tengan este aviso incluido en el embalaje, contacten a su distribuidor para obtener más información sobre la garantía. ESPECIFICACIONES Potencia continua RMS (a 14,4V , 20 - 200 Hz )

Solution Status ATTENTION ◆ Précaution relative au raccordement des bornes/pièces

• Ne laissez aucun autre objet (particulièrement ceux qui sont conducteurs d’électricité) entrer en contact ou s’approcher trop près des bornes/pièces de l’appareil (alimentation, fusible, borne de sortie de haut-parleur, prise RCA, etc.). Cela risquerait de provoquer un courtcircuit ou un accident. Remarques :
• Utilisez les vis à six pans fournies pour effectuer cette connexion. Il est fortement recommandé de confier cette connexion au distributeur.
• Si vous réalisez vous-même cette connexion, suivez attentivement les instructions ci-dessous.
• Veillez à utiliser les vis à six pans fournies pour effectuer cette connexion.
• Pour des raisons de sécurité, raccordez le câble de la batterie en dernier.
• Pour éviter que les câbles ne se déconnectent ou que l’unité ne tombe, veillez à ne pas tenir l'unité par le câble.
• Assurez-vous d’ajouter un fusible le plus près possible de la batterie. Veillez à utiliser un fusible de l’ampérage approprié pour la câble d’alimentation. Pour éviter que des bruits extérieurs interfèrent avec le système audio.
• Installez l'appareil et acheminez les câbles à au moins 10 cm (3-15/16") de distance du faisceau de câbles de la voiture.
• Eloignez les câbles d'alimentation de la batterie le plus possible des autres câbles.
• Raccordez bien le fil de terre à un point métallique apparent (enlevez la couche de peinture ou de graisse si nécessaire) du châssis de la voiture.
• Si vous rajoutez un filtre antiparasites en option, raccordezle le plus loin possible de l'appareil. Contactez votre revendeur Alpine pour plus de détails sur les divers filtres antiparasites disponibles.
• Consultez votre revendeur Alpine pour plus de détails sur les mesures de prévention contre les parasites. 1 Bornes de l'alimentation 2 Bornes de sortie du haut-parleur Insérez le câble du haut-parleur dans la prise du haut-parleur, laquelle s’insère ensuite dans la borne de sortie du haut-parleur (reportez-vous à la section « Précautions lors de la connexion du câble du haut-parleur »). REMARQUE:
• Veillez à bien insérer la prise du haut-parleur afin d'éviter des pertes de connexion ou que le câble se débranche à cause des vibrations du véhicule, etc.
• Vous pouvez brancher la prise du haut-parleur dans les deux sens, indépendamment des indications de polarité.
• Jamais connecter les conducteurs de haut-parleur ensemble ou sur la terre du châssis. 3 Prises d'entrée RCA Connecter ces prises aux conducteurs de sortie de ligne de l’unité principale en utilisant les cables d’extension RCA (vendus séparément). 4 Prises de sortie de préamplificateur La sortie du niveau de ligne se fait par ces prises. Cette sortie est idéale pour brancher un second amplificateur de sousgraves. Il s’agit d’une sortie à gamme de fréquences étendue et qui par conséquent n’est pas affectée par le répartiteur. 5 Conducteur de la batterie (vendu séparément) Assurez-vous d’ajouter un fusible le plus près que possible de la borne positive (+) de la batterie. Ce fusible protégera le système électrique de votre véhicule au cas de court-circuit. Si ce conducteur doit être rallongé, n’utilisez que les câbles de type AWG4-AWG6 (épaisseur du câble) pour effectuer cette connexion. 6 Conducteur de mise sous tension télécommandée (vendu séparément) Connecter ce conducteur au conducteur de mise sous tension télécommandée ou au conducteur d'antenne électrique (déclencheur positif, (+) 12V seulement) de votre unité principale. 7 Conducteur de mise à la terre (vendu séparément) Connecter ce conducteur sur un endroit propre et métallique du châssis du véhicule. Vérifier la mise à la terre en contrôlant le passage de courant continu entre ce point et la borne négative (–) de la batterie du véhicule. Mettre à la terre tous les composants audio, au même point sur le châssis pour éviter des boucles de terre. Antes de efectuar las conexiones, asegúrese de que apaga todos los componentes audio. Conecte el cable amarillo de la batería proveniente del amplificador directamente al terminal positivo Vous devez dénuder le câble d’alimentation avant de le connecter. (+) de la batería del vehículo. No conecte dicho cable al bloque Veuillez trouver ci-dessous des explications concernant la de fusibles. connexion de l’extrémité dénudée du câble d’alimentation. Para evitar que entre ruido externo en el sistema de audio
• Coloque la unidad y pase los cables a 10 cm (3-15/16") por lo menos del conjunto de cables del automóvil.
• Mantenga los conductores de alimentación de la batería lo más alejados posible de otros cables.

1. Vérifiez l’épaisseur du câble.

• Si añade un supresor de ruido opcional, conéctelo lo más Remarques : lejos posible de la unidad. Su proveedor Alpine dispone de
• N’utilisez que les câbles de type 21mm2 (épaisseur du varios supresores de ruido. Solicítele más información. câble) pour effectuer cette connexion.
• En cas de doute, consultez votre revendeur ou le service • Su proveedor Alpine conoce la mejor forma de evitar el ruido. client pour savoir quel type de câble utiliser. Solicítele más información.

2. Dénudez l’isolation du câble d’alimentation de 7 à 10 mm

Terminal de la alimentación (9/32"-3/8") pour découvrir le conducteur. Remarques : 2 Terminales de salida del altavoz

• Si le conducteur dénudé n’est pas assez long, des pertes Según lo descrito en la sección “Precauciones sobre las de connexion peuvent se produire et provoquer un conexiones del cable del altavoz”, inserte el cable del altavoz en dysfonctionnement ou l’interruption du son. la toma del altavoz que, después, se inserta en el terminal de
• Au contraire, si le conducteur dénudé est trop long, un salida del altavoz. court-circuit électrique peut se produire.

3. Desserrez les vis à six pans de la borne du conducteur de NOTA:

l’unité, puis insérez le conducteur dénudé dans la borne ; • Inserte completamente la toma del altavoz para evitar pérdidas resserrez les vis pour fixer la connexion. de conexión o que el cable se suelte por la vibración del

4. Assurez-vous que le câble d’alimentation est

vehículo, etc. correctement raccordé.

• La toma del altavoz se puede conectar en ambos sentidos: no es preciso tener en cuenta ninguna indicación de polaridad. ◆ Précautions lors de la connexion du câble • Nunca conecte los cables de altavoz juntos o en el punto de du haut-parleur tierra del chasis. Lorsque vous connectez le câble du haut-parleur à l’unité, vous 3 Clavijas RCA de entrada devez l’insérer dans la prise du haut-parleur. Vous trouverez ciConecte las mismas a los cables de salida de línea de su unidad dessous des explications concernant l'insertion du câble du hautprincipal utilizando cables de extensión RCA (vendidos por parleur dans la prise du haut-parleur. separado).

1. Vérifiez l’épaisseur du câble.

4 Clavijas de salida de preamplificador Remarques :

• L’épaisseur de câble du haut-parleur disponible pour cette Las tomas proporcionan una salida de nivel en línea. Se trata

de una salida idónea para conectar un segundo amplificador unité est 8mm -3mm .

2. Dénudez l’isolation du câble de 7 à 10 mm (9/32"-3/8")

5 Cable de la batería (vendido separadamente) pour découvrir le conducteur. Asegúrese de añadir un fusible tan cerca como sea posible del Remarques :

• Si le conducteur dénudé n’est pas assez long, des pertes terminal positivo (+) de la batería. Este fusible protegerá el sistema de connexion peuvent se produire et provoquer un eléctrico de su vehículo en caso de que se produzca un cortocircuito. Si necesita extender este cable, utilice únicamente dysfonctionnement ou l’interruption du son.
• Au contraire, si le conducteur est trop long, un court-circuit tamaños AWG4 -AWG6 (los tamaños del cable) para realizar esta conexión. électrique peut se produire.

Desserrez complètement les 2 vis à six pans de la pris du haut-parleur à l'aide de la clé hexagonale (petite, fournie). Insérez complètement le conducteur dénudé du câble du haut-parleur dans l'orifice de la borne du conducteur. Voir schéma 8. Remarque :

• Insérez le câble du haut-parleur en respectant les indications +/– situées sur la prise du haut-parleur. Insérez le câble positif du haut-parleur dans la borne positive du haut-parleur et le câble négatif dans la borne négative. Resserrez les 2 vis à six pans à l’aide de la clé hexagonale (petite, fournie). Nota:
• Utilice los tornillos hexagonales suministrados para realizar esta conexión. Se recomienda encarecidamente que ésta corra a cargo del distribuidor.

Avant d'effectuer les connexions, vérifier que tous les composants audio sont hors tension. Connectez le conducteur jaune de la batterie provenant de l'amplificateur directement à la borne positive (+) de la batterie du véhicule. Ne pas le connecter au boîtier de fusibles. REGLAGES DE COMMUTATEUR (Fig.9) When making adjustments 8-11 below, remove the hexagon screw (indicated by ★ in the illustration) using the hexagon wrench (small,supplied), and then open the control cover. SWITCH SETTINGS/RÉGLAGES DE COMMUTATEUR/AJUSTES DEL INTERRUPTOR CONEXIONES (Fig. 5 – Fig. 8) Liste de vérification des connexions (Fig.10) Lista de comprobación de conexiones (Fig.10) Prière de vérifier les points énumérés ci-dessous concernant l'unité principale: (Fig. 10) a. L'unité principale n'a pas de conducteur de mise sous tension télécommandée ou d'antenne électrique. b. Le conducteur d'antenne électrique de l'unité principale est seulement activé lorsque la radio est allumée (désactivé en mode cassette ou CD). c. Le conducteur d'antenne électrique de l'unité principale est une sortie de niveau logique (+) 5V, déclencheur négatif (de type mise à la terre) ou ne peut pas supporter (+) 12V lors de la connexion à un autre équipement en plus de l'antenne électrique du véhicule. Si un des points ci-dessus se présente, le conducteur de mise sous tension télécommandée du PDX1.600 doit être connecté à une source d'alimentation commutée (allumage) du véhicule. S'assurer d'utiliser un fusible de 3A le plus près que possible de la prise d'allumage. En utilisant cette méthode de connexion, le PDX-1.600 est mis sous tension et restera allumé aussi longtemps que le commutateur d'allumage restera activé. Por favor compruebe el estado de su unidad principal según las condiciones listadas a continuación: (Fig. 10) a. La unidad principal no tiene un cable de encendido remoto o de antena eléctrica. b. El cable de antena eléctrica de la unidad principal solamente está activado cuando la radio está encendida (desactivado en el modo de cinta o de CD). c. El cable de antena eléctrica de la unidad principal es una salida de nivel lógico (+) de 5V, disparador negativo (tipo de tierra), o no puede soportar (+) 12V cuando es conectado a otro equipo además de la antena eléctrica del vehículo. Si se observa una de las condiciones anteriores, el cable de encendido remoto de su PDX-1.600 se deberá conectar a una fuente de alimentación mediante interruptor (ignición) en el vehículo. Asegúrese de utilizar un fusible de 3A tan cerca como sea posible de esta llave de ignición. Empleando este método de conexión, el PDX-1.600 se encenderá y permanecerá encendido mientras el interruptor de ignición esté activado. Si ceci est inacceptable, en plus du fusible de 3A mentionné cidessus, un commutateur SPST (commutateur-disjoncteur unipolaire) doit être installé en ligne dans le conducteur de mise sous tension du PDX-1.600. Ce commutateur est ensuite utilisé pour mettre sous (et hors) tension le PDX-1.600. Pour cette raison, prière de s'assurer que ce commutateur est accessible au conducteur. S'assurer que le commutateur est désactivé quand le véhicule est arrêté. Autrement, l'amplificateur restera activé et videra la batterie. 1 Conducteur de mise sous tension télécommandée 2 Antenne électrique 3 Conducteur de mise sous tension télécommandée 4 Aux conducteurs de mise sous tension télécommandée d'autres composants Alpine 5 Commutateur SPST (optionnel) 6 Fusible (3A) 7 Aussi près que possible de la prise d'allumage du véhicule 8 Source d'allumage Si existen objeciones a esta alternativa, en adición al fusible de 3 A mencionado antes, se puede instalar en línea un interruptor SPST (polo simple, tiro simple) en el cable de encendido del PDX-1.600. Este interruptor se utilizará entonces para encender (y apagar) el PDX-1.600. Por lo tanto, el interruptor se deberá montar de forma tal que resulte accesible para el conductor. Asegúrese de que el interruptor esté apagado cuando el vehículo no esté en marcha. De lo contrario, el amplificador permanecerá encendido y agotará la batería. 1 Cable para encendido remoto 2 Antena eléctrica 3 Cable para encendido remoto 4 A los cables para encendido remoto de otros componentes Alpine 5 Interruptor SPST (opcional) 6 Fusible (3A) 7 Tan cerca como sea posible del contacto de encendido del vehículo 8 Fuente de encendido TYPICAL SYSTEM CONNECTIONS/CONNEXIONS TYPIQUES DU SYSTEME/CONEXIONES TIPICAS DEL SISTEMA [English] , Center Speaker (sold separately) - Front Left Speaker (sold separately) . Front Right Speaker (sold separately) / Rear Left Speaker (sold separately) : Rear Right Speaker (sold separately) ; Subwoofer (sold separately) < RCA Extension Cable (sold separately) = Fiber Optic Cable (sold separately) NOTES: Please observe the following when using Fiber Optic Cable.

[Français] , Haut-parleur central (vendu séparément) - Haut-parleur avant gauche (vendu séparément) . Haut-parleur avant droit (vendu séparément) / Haut-parleur arrière gauche (vendu séparément) : Haut-parleur arrière droit (vendu séparément) ; Haut-parleur de sous-graves (vendu séparément) < Câble d’extension RCA (vendu séparément) = Câble à fibre optique (vendu séparément) REMARQUES : Respecter les points suivants lors de l’utilisation d’un câble à fibre optique.

• Ne pas embobiner le câble à fibre optique avec un rayon inférieur à 30 mm.
• Ne rien placer sur le câble à fibre optique. Remote Turn-On Lead / Fil de mise sous tension à distance / Cable de encendido remoto Remote Turn-On Lead / Fil de mise sous tension à distance / Cable de encendido remoto Subwoofer output terminal / (L) Borne de sortie du subwoofer / Terminal de salida del subwoofer

5.1 channel Speaker Systèm/Système de haut-parleurs 5,1 cannaux/Sistema de altavoces 5,1 canales
