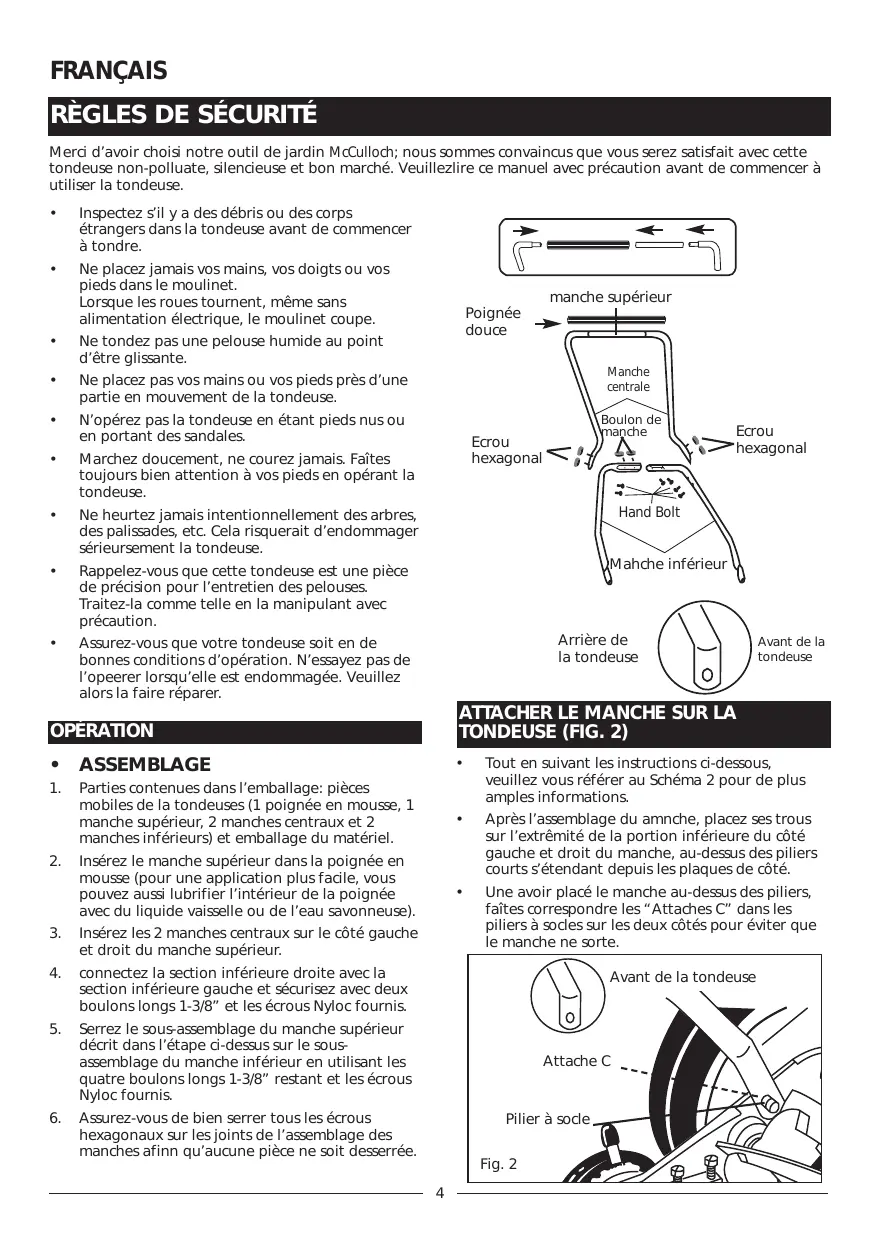

RÈGLES DE SÉCURITÉ

Merci d’avoir choisi notre outil de jardin McCulloch; nous sommes convaincus que vous serez satisfait avec cette tondeuse non-polluate, silencieuse et bon marché. Veuillezlire ce manuel avec précaution avant de commencer à utiliser la tondeuse.

Inspectez s’il y a des débris ou des corps étrangers dans la tondeuse avant de commencer à tondre.

Ne placez jamais vos mains, vos doigts ou vos pieds dans le moulinet. Lorsque les roues tournent, même sans alimentation électrique, le moulinet coupe.

Ne tondez pas une pelouse humide au point d’être glissante.

Ne placez pas vos mains ou vos pieds près d’une partie en mouvement de la tondeuse.

N’opérez pas la tondeuse en étant pieds nus ou en portant des sandales.

Marchez doucement, ne courez jamais. Faîtes toujours bien attention à vos pieds en opérant la tondeuse.

Ne heurtez jamais intentionnellement des arbres, des palissades, etc. Cela risquerait d’endommager sérieursement la tondeuse.

Rappelez-vous que cette tondeuse est une pièce de précision pour l’entretien des pelouses. Traitez-la comme telle en la manipulant avec précaution.

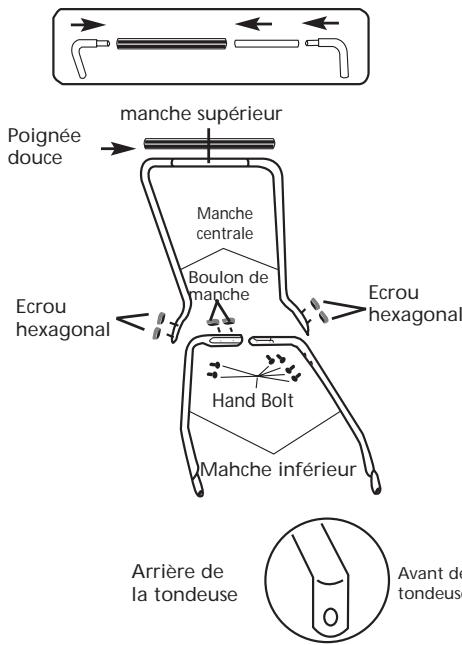

Assurez-vous que votre tondeuse soit en de bonnes conditions d’opération. N’essayez pas de l’opeerer lorsqu’elle est endommagée. Veuillez alors la faire réparer. manche supérieur Poignée douce Manche centrale Boulon de manche Ecrou hexagonal Ecrou hexagonal Hand Bolt Mahche inférieur Arrière de la tondeuse Avant de la tondeuse OPÉRATION Parties contenues dans l’emballage: pièces mobiles de la tondeuses (1 poignée en mousse, 1 manche supérieur, 2 manches centraux et 2 manches inférieurs) et emballage du matériel. Tout en suivant les instructions ci-dessous, veuillez vous référer au Schéma 2 pour de plus amples informations.

Insérez le manche supérieur dans la poignée en mousse (pour une application plus facile, vous pouvez aussi lubrifier l’intérieur de la poignée avec du liquide vaisselle ou de l’eau savonneuse). Après l’assemblage du amnche, placez ses trous sur l’extrêmité de la portion inférieure du côté gauche et droit du manche, au-dessus des piliers courts s’étendant depuis les plaques de côté.

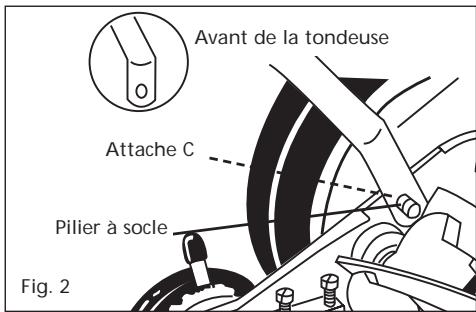

Une avoir placé le manche au-dessus des piliers, faîtes correspondre les “Attaches C” dans les piliers à socles sur les deux côtés pour éviter que le manche ne sorte.

Insérez les 2 manches centraux sur le côté gauche et droit du manche supérieur.

connectez la section inférieure droite avec la section inférieure gauche et sécurisez avec deux boulons longs 1-3/8” et les écrous Nyloc fournis.

Serrez le sous-assemblage du manche supérieur décrit dans l’étape ci-dessus sur le sousassemblage du manche inférieur en utilisant les quatre boulons longs 1-3/8” restant et les écrous Nyloc fournis.

Avant de la tondeuse Attache C Assurez-vous de bien serrer tous les écrous hexagonaux sur les joints de l’assemblage des manches afinn qu’aucune pièce ne soit desserrée. Pilier à socle Fig. 2

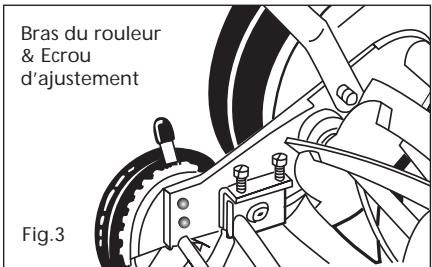

Ces unités peuvent être ajustées pour offrir une gamme de coupage allant de 1/2” à 1-3/4” en ajustant simplement l’assemblage du rouleur. Tout en suivant les instructions ci-dessous, veuillez vous référer au Schéma 3 pour de plus amples informations. Pour réaliser la position de coupe la plus basse possible, desserrez et enlevez les écrous sur les deux côtés du rouleur. Positionnez le boulon au travers du trou de base du bras en plastique du rouleur et du trou supérieur sur la plaque de côté de la tondeuse. Pour réaliser la position de coupe la plus haute possible, desserrez et enlevez les écrous sur les deux côtés du rouleur. Positionnez le boulon au travers du trou supérieur du bras en plastique du rouleur et du trou inférieur sur la plaque de côté de la tondeuse. Les autres hauteurs de coupe peuvent être obtenues en positionnant les boulons au travers des autres trous. Avant Arrière Fig. 4

DESSERREMENT DES LAMES

Les lames de la barre de cutter doivent être enlevées du moulinet de coupage. Desserrez de façon égale les deux vis arrières en les tournant dans le sens inverse des aiguilles d'une montre. Serrez de façon égale les deux vis avant en les tournant dans le sens des aiguilles d'une montre. Bras du rouleur & Ecrou d’ajustement

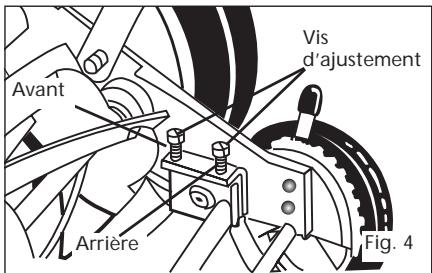

Les lames de la barre de cutter doivent être rapprochées du moulinet de coupage. Desserrez de façon égale les deux vis arrières en les tournant dans le sens inverse des aiguilles d'une montre. Serrez de façon égale les deux vis avant en les tournant dans le sens des aiguilles d'une montre. Les lames ont été préajustées avant de quitter l’usine. Un mauvais alignement risque de se produire en raison d’un serrement ou un desserrement trop important des lames. Dans ce cas, vous aurez une tondeuse difficile à pousser ou ne coupant pas assez. Tous les ajustements sont effectués depuis l’arrière de la tondeuse (à l’opposé de la barre avec le logo). chaque extrêmité de la barre de coupe peut être ajustée séparément. Tout en suivant les instructions ci-dessus, veuillez vous référer au Schéma 4 pour de plus amples informations. La lame de barre à couper (située sous le moulinet) pivote. Les vis avant font bouger la barre du cutter loin des lames, tandis que les vis arrières font bouger la barre de cutter vers ces lames. L’ajustement des vis est une procédure très sensible. Un seizième de tour est considéré comme étant un ajustement important. Avant de serrer une vis d’ajustement, assurez-vous de desserrer la vis opposée sur une quantité égale.

Tournez la tondeuse vers le haut. Insérez une feuille de papier ( comme une feuille blanche ou une page de journal ) entre la barre de cutter et les lames du moulinet et enfin tournez avec précaution les lames à la main. Toutes les lames doivent couper en tranches la feuille de papier sur toute la longueur de la barre de cutter tandis que le moulinet tourne lentement. Si le coupage de la tondeuse est intermittent, un ajustement doit être appliqué sur les côtés appropriés des lames pour obtenir une action de coupage correcte. Un entrtien minmal est requis pour assurer une opération en douceur de votre tondeuse. Pour éviter d'endommager votre tondeuse ou ses lames de coupe, ne laissez aucune débris à l'interieur. Nous conseillons une application régulière d'huile ou de produit lubrifiant ( comme WD-40 ) et cela pour toutes les surfaces de coupe, l'axe du moulinet et les roues. Lorsque la tondeuse est lubrifiée et ajustée correctement, l'aiguisement n'est pas nécessaire durant de nombreuses années. Cependant, les étapes suivantes vous permettront d'effectuer la procédure par vous-même à un coût relativement peu élevé.

R´Epandez une fine couche enveloppante sur le bord avant des lames du moulinet. Ajustez la barre de cutter afin que la lame de cutter soit en contact légèrement mais suffisamment avec les lammes du moulinet au travers de l'entiere largeur de la barre de cutter.

AVERTISSEMENT: Ne serrez pas trop

excessivement les vis d;ajustement, car cela risquerait d'endommager la barre de cutter. Les deux vis doivent être serrées sur l'ajustement final.

Tournez les lames du moulinet vers l'arrière jusqu'à ce qu'elles puissent tourner librement et que le bord avant de la lame de cutter soit polie. Enlevez les roues; inversez les pignons et les poulies afin que le bord surélevé de la poulie soit sur le côté droit.

AVERTISSEMENT: Nettoyez toute partie

aiguisée ou tout débris de la lame de cutter, des lames du moulinet, des pignons et des poulies. Lubrifiez l'axe et le pignon avec une légère pellicule de graisse, puis remettez les roues et les "Attaches C". NOTE: Il est recommandé d'utiliser un composant de revêtement industriel entre 100-240 crans. Vous en trouverez dans tout magasin de produits industriels ou automatiques. Si un aiguisement professionnel est requis, veuillez consulter les pages jaunes de votre annuaire pour chercher un magasin de réparation des tondeuses.
