ASB3206 - Souffleur à dos à gazoline MCCULLOCH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Souffleur à dos à essence
Gamme	Air Stream
Cylindrée moteur	30 cm³ (1,83 cu in.)
Cycle moteur	2 temps
Refroidissement moteur	Par air
Vitesse d'air maximale	180 mph (environ 290 km/h)
Débit d'air maximum	400 CFM (environ 680 m³/h)
Régime de fonctionnement max	9 000 tr/min
Régime au ralenti	3 400 - 4 400 tr/min
Poids sans carburant	6,5 kg (14,3 lbs)
Mode de port	Harnais dorsal avec bretelles

FOIRE AUX QUESTIONS - ASB3206 MCCULLOCH

Quel type de carburant utiliser avec le McCulloch ASB3206 ?

Le McCulloch ASB3206 est équipé d'un moteur 2 temps qui fonctionne avec un mélange essence sans plomb et huile spéciale 2 temps. Consultez l'étiquette sur le bouchon du réservoir ou le manuel fourni pour le ratio de mélange exact recommandé par le fabricant. N'utilisez jamais d'essence pure, au risque d'endommager irrémédiablement le moteur.

Comment démarrer le souffleur ASB3206 à froid ?

Fermez le starter (choke) en position démarrage à froid, puis appuyez 3 à 5 fois sur le primer bulb pour amorcer le carburateur. Tirez ensuite vivement sur la poignée de démarrage. Après les premiers feux, déplacez le starter en position intermédiaire et relancez jusqu'au démarrage complet, puis ouvrez complètement le starter.

Le moteur ne démarre pas, que faire ?

Vérifiez en premier lieu que le réservoir contient du carburant frais (mélange de moins de 30 jours). Retirez et inspectez la bougie d'allumage : si elle est encrassée ou humide, nettoyez-la ou remplacez-la. Contrôlez aussi que le filtre à air n'est pas obstrué par de la poussière ou des débris, car un filtre colmaté empêche le démarrage.

Quelle est la puissance de soufflage du ASB3206 ?

Le McCulloch ASB3206 développe une vitesse d'air maximale de 180 mph (environ 290 km/h) et un débit d'air de 400 CFM (environ 680 m³/h). Ces performances lui permettent de déplacer efficacement les feuilles mortes, brindilles, herbe tondue et débris légers sur de grandes surfaces.

Comment moduler l'intensité du soufflage ?

Agissez sur la gâchette des gaz présente sur le tube de soufflage pour faire varier le régime moteur entre le ralenti (3 400 - 4 400 tr/min) et la pleine puissance (9 000 tr/min). Réduire les gaz diminue le débit d'air et le niveau sonore, ce qui est utile pour les zones délicates ou le travail à proximité de plantations.

Comment entretenir le filtre à air ?

Après chaque utilisation, tapotez délicatement le filtre à air pour déloger la poussière accumulée. En cas d'encrassement important, lavez-le à l'eau tiède savonneuse, rincez soigneusement et laissez sécher complètement avant de le réinstaller. Ne démarrez jamais le moteur sans filtre en place, sous peine d'abîmer le carburateur et le cylindre.

Le moteur cale au régime de travail, quelle est la cause probable ?

Un carburateur encrassé ou un réglage de richesse incorrect est la cause la plus fréquente. Commencez par nettoyer le filtre à air et vérifiez que le carburant est frais. Si le calage persiste, le réglage des vis H (haute vitesse) et L (basse vitesse) du carburateur peut être nécessaire ; cette opération est à confier à un technicien qualifié pour éviter d'endommager le moteur.

Comment ajuster correctement le harnais dorsal ?

Le souffleur pèse environ 6,5 kg sans carburant. Réglez la longueur des bretelles pour que le bas de l'appareil repose sur les hanches et non uniquement sur les épaules. La ceinture lombaire doit soutenir une part du poids. Un portage bien équilibré réduit la fatigue lors des longues sessions de travail.

Où trouver des pièces détachées pour le McCulloch ASB3206 ?

Les pièces d'origine (bougie, filtre à air, carburateur, lanceur, tube de soufflage) sont disponibles sur des sites spécialisés en pièces d'outillage comme Spareka ou Fixpart, en renseignant la référence modèle ASB3206. Munissez-vous du numéro de série inscrit sur l'appareil pour affiner la recherche.

Quelles précautions de sécurité respecter pendant l'utilisation ?

Portez des lunettes de protection et un casque anti-bruit à chaque utilisation. Ne dirigez jamais le flux d'air vers des personnes, des animaux ou des sources de chaleur. Assurez-vous d'être à plus de 15 mètres de tout liquide inflammable et évitez de travailler dans des espaces confinés. En cas d'entretien, attendez que le moteur soit complètement refroidi.

Comment stocker l'appareil en fin de saison ?

Vidangez le réservoir, puis faites tourner le moteur jusqu'à consommation complète du carburant dans le circuit d'alimentation pour éviter les dépôts de gomme dans le carburateur. Nettoyez l'extérieur de l'appareil et vérifiez l'état de la bougie. Stockez dans un endroit sec, ventilé et hors gel, à l'écart des sources de chaleur.

MODE D'EMPLOI ASB3206 MCCULLOCH

En cas de problèmes ou pour des questions, NE PAS retourner ce produit au point de vente. S'adresser au préposé du Service à la clientèle en composant.

Fabriqué en Chine

Air STREAM

BY McCULLOCH

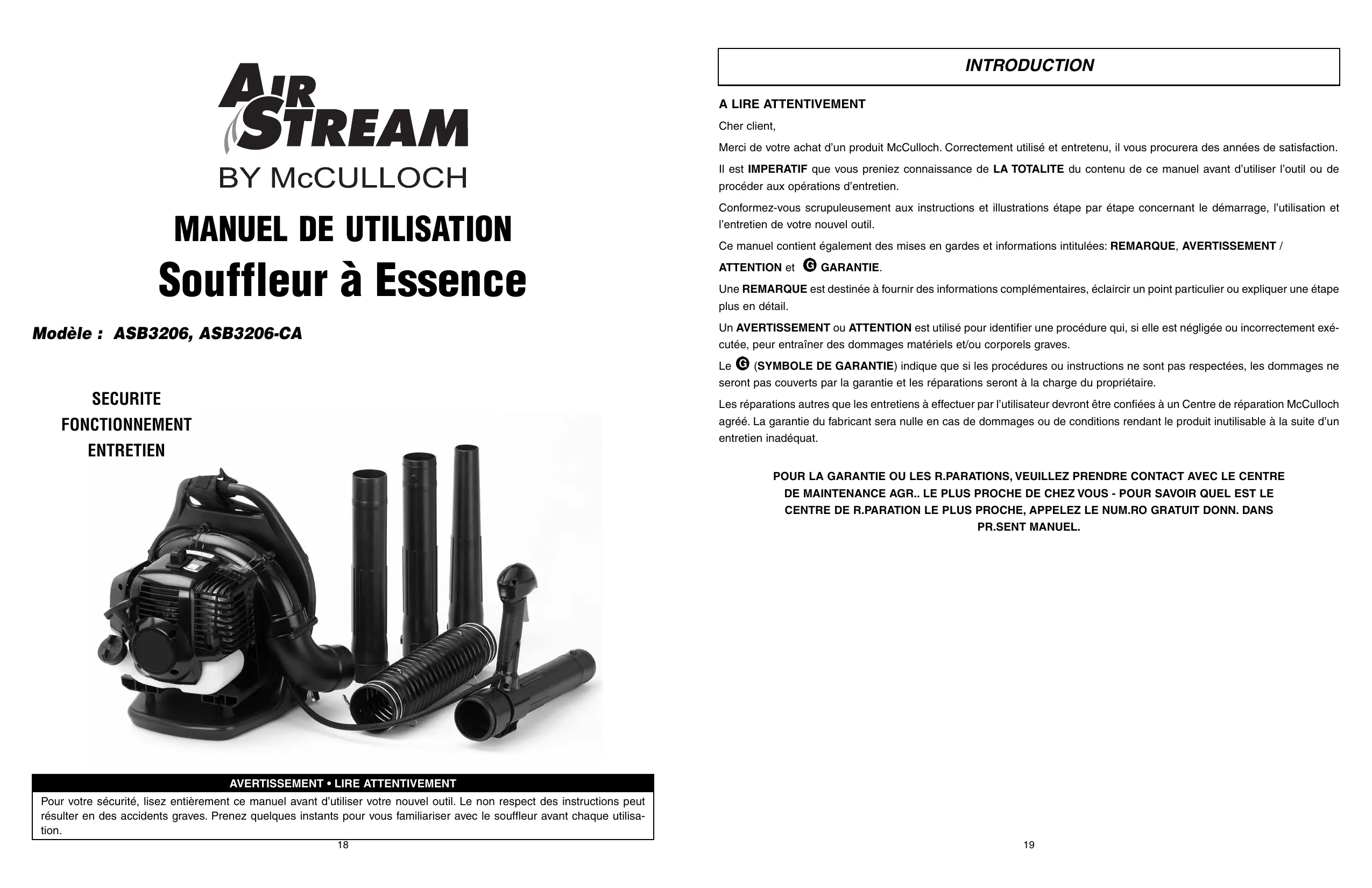

USER MANUAL

Modèle : ASB3206, ASB3206-CA

SÉCURITÉ FONCTIONNEMENT ENTRETIEN

Aventissement · LIRE attentivement

Pour toute sécurité, lisez entièrement ce manuel avant d'utiliser votre nouvel outil. Le non-respect des instructions peut résulter en des accidents graves. Prenez quelques instants pour vous familiariser avec le souffleur avant chaque utilisation.

Cher client,

Merci de votre achat d'un produit McCulloch. Correctement utilisé et entretenu, il vous procurera des années de satisfaction.

Il est IMPERATIF que vous preniez connaissance de LA TOTALITE du contenu de ce manuel avant d'utiliser l'outil ou de procéder aux opérations d'entretien.

Conformez-vous scrupuleusement aux instructions et illustrations étape par étape concernant le démarrage, l'utilisation et l'entretien de votre nouvel outil.

Ce manuel contient également des mises en gardes et informations intitulées : REMARQUE, AVERTISSEMENT /

ATTENTION et GARANTIE.

Une REMARQUE est destinée à fournir des informations complémentaires, éclaircir un point particulier ou expliquer une étape plus en détail.

Un AVERTISSEMENT ou ATTENTION est utilisé pour identifier une procédure qui, si elle est négligée ou incorrectement exécutée, peut entraîner des dommages matériels et/ou corporels graves.

Le (SYMBOLE DE GARANTIE) indique que si les procédures ou instructions ne sont pas respectées, les dommages ne seront pas couverts par la garantie et les réparations seront à la charge du propriétaire.

Les réparations autres que les entretiens à effectuer par l'utilisateur devront être confiées à un Centre de réparation McCulloch agréé. La garantie du fabricant sera nulle en cas de dommages ou de conditions rendant le produit inutilisable à la suite d'un entretien inadéquat.

POUR LA GARANTIE OU LES RÉPARATIONS, VEUILLEZ PRENDRE CONTACT AVEC LE CENTRE DE MAINTENANCE AGRÉÉ LE PLUS PROCHE DE CHEZ VOUS - POUR SAVOIR QUEL EST LE CENTRE DE RÉPARATION LE PLUS PROCHE, APPELEZ LE NUMÉRO Gratisuit DONNÉ DANS PRÉSENT MANUEL.

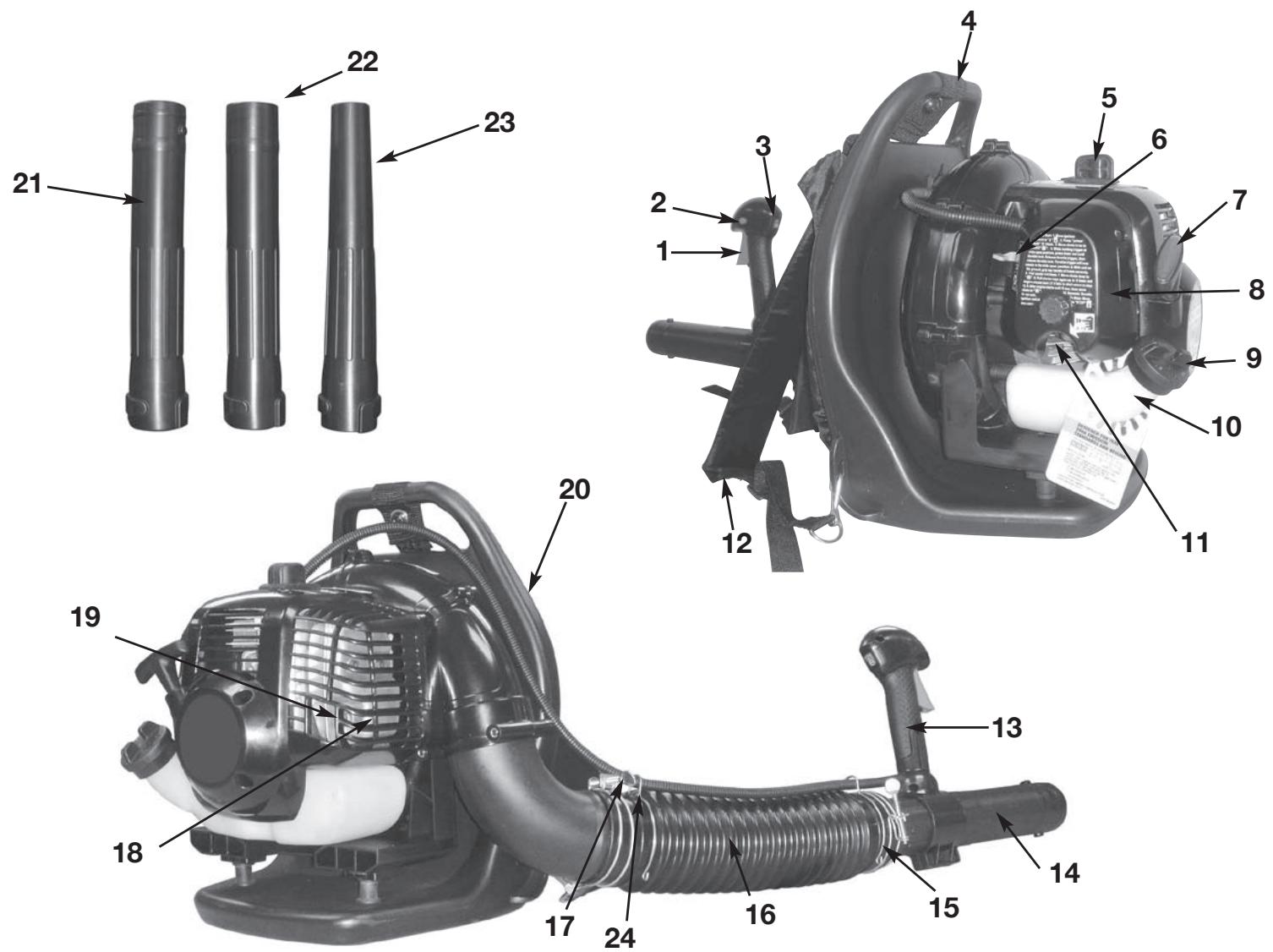

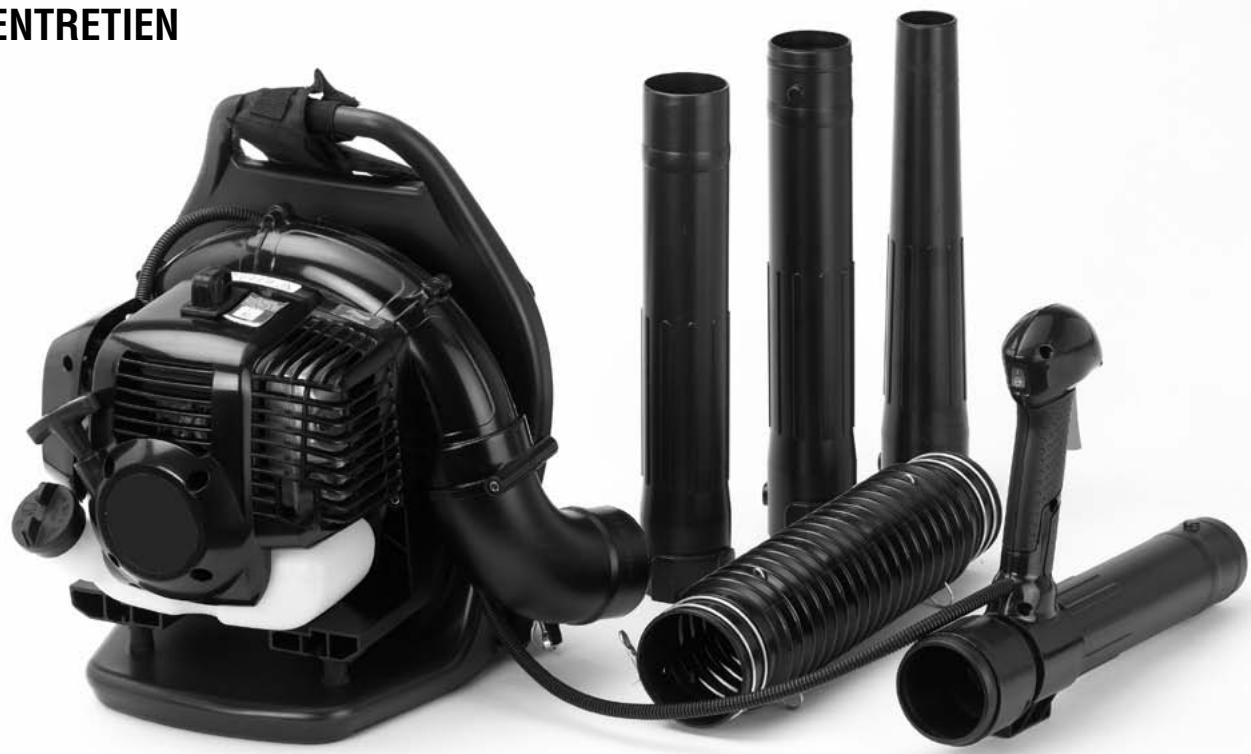

1-1. Identification des principaux

1. COMMANDE D'ACCÉLÉRATEUR
2. BLOCAGE DE L'ACCÉLÉRATEUR
3. COMMUTATEUR D'ALLUMAGE ON/OFF
4. POIGNEE SUPÉRIEURE DE MAINTIEN

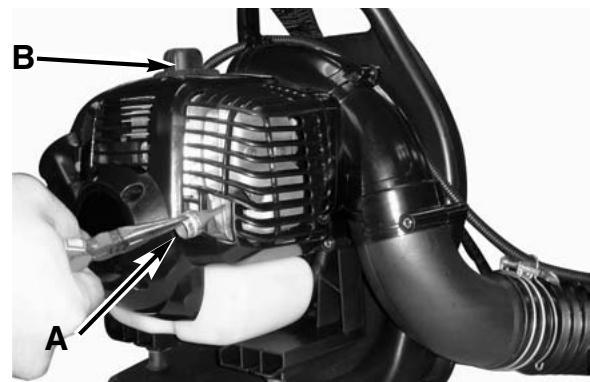

5. CÂBLE DE LA BOUGIE D'ALLUMAGE / BOUGIE D'ALLUMAGE
6. LEVIER D'ETRANGLEUR
7. POIGNEE DU DEMARREUR
8. COUVERCLE DU FILTRE À AIR
9. CAPUCHON DU RÉSERVOIR D'ESSENCE
10. RÉSERVOIR D'ESSENCE
11. AMORCEUR
12. HARNAIS
13. POIGNEE DE COMMANDE
14. TUBE DE FONCTIONNEMENT
15. COLLIER DE DURITE
16. TUBE FLEXIBLE
17. TIMONERIE D'ACCÉLÉRATEUR
18. COUVERCLE DU SILENCIEUX
19. ÉCRAN DU PARE-ÉTINCELLES
20. BOUCLIER VENTILÉ
21. TUBE INTERMÉDIAIRE
22. GICLEUR DE 2-3/16" (56mm)
23. GICLEUR DU CONCENTRATEUR DE 1-9/16" (40mm)
24. ATTACHES DE LA TIMONERIE D'ACCÉLÉRATEUR

Moteur

Type de moteur. Refroidissement à l'air libre, à deux temps Déplacement (30 cc) (1.83 cu in.) Régime-moteur vitesse au ralenti 3,400 - 4,400 rpm Régime-moteur de fonctionnement 9,000 rpm Type d'allumage. Électronique Commutateur d'allumage Interrupteur à bascule Écart de la bougie d'allumage 0.025 in. (0.635 mm) Lubrification. Mélange carburant / huile Proportion carburant/huile 40:1 Carburateur.......................................................... Silencieux à déflecteur avec garde Capacité du réservoir d'essence 18.5oz (550ml)

Souffleur

Contrôle d'accélérateur. Déclecteur de doigt Vitesse du souffleur. jusqu'au 180 mph Sortie d'air du souffleur... jusqu'à 400 cfm Poids approximatif de l'unité (sans carburant) 14.3 Ib.

2-1. CHOSES à FAIRE

LIRE LE MANUEL D'UTILISATION ET (LE CASE ECHEANT) TOUS LES SUPPLEMENTS AVANT D'UTILISER VOTRE OUTIL.

1. PORTER UNE TENUE DE TRAVAIL APPROPRIEE (PAS DE VETEMENTS AMPLES OU TROP LEGERS): pantalons longs, chaussures de sécurité, gants épais, casque de sécurité, un masque de protection ou des lunettes de sécurité et des protège-tympans ou autre dispositif de protection auditive.
2. FAIRE LE PLEIN DE CARBURANT DANS UN ENDROIT SÛR. Ouvrir le bouchon d'essence lentement pour soulager la pression éventuellement accumulée dans le réservoir. Toujours essuyer le carburant ou l'huile renversée avant de démarrer l'outil. Pour éviter les risques d'incendie, écarter l'outil d'au moins 3 mètres (10 pieds) de l'endroit où le plein a été fait avant de faire démarrer le moteur.
3. RESPECTER TOUTES LES REGLEMENTATIONS DE PREVENTION D'INCENDIES. LA CONFORMITE AVEC LES LOIS ET/OU REGLEMENTATIONS LOCALES, D'ETAT OU GOUVERNEMENTALES EST LA RESPONSABILITE DE L'UTILISATEUR. Un pare-étincelles est inclus dans le kit de l'utilisateur livré avec le souffleur. Des kits de remplacement de l'écran pare-étincelles sont disponibles auprès de votre Centre de réparation McCulloch agrée, dont vous trouverez le numéro de téléphone sous la rubrique «SCIES» des pages jaunes de l'annuaire.
4. ARRETER LE MOTEUR avant de poser l'outil, de même qu'avant de poser ou de déposer les accessoires.
5. VEILLER A CE QUE TOUTES LES VIS ET PIECES DE FIXATION SOIENT BIEN SERREES et que l'outil est en bon état de fonctionnement. Ne jamais utiliser l'outil s'il n'est pas correctement réglé et solidement assemblé.
6. VEILLER A CE QUE LES POIGNEES SOIENT PROPRES, sèches et non souillées de carburant.
7. ENTREPOSER L'ÉQUIPEMENT A L'ECART DES SOURCES D'ALLUMAGE telles que chauffe-eau à gaz, séchoirs à linge, chaudières à mazout, radiateurs portatifs, etc.
8. GARDER TOUJOURS le moteur exempt de débris.
9. L'USAGE DE L'ÉQUIPEMENT doit être exclusivement confié à des personnes mûres familiarisées avec son fonctionnement.
10. TOUTE PERSONNE AYANT DES PROBLEMES RÉSPIRATOIRES et toute personne utilisant la souffleuse dans un environnement très poussièr

1. NE PAS UTILISER DE CARBURANT AUTRE que celui recommandé dans le manuel. Se conformer aux instructions de la section Carburant et lubrification. Ne jamais utiliser d'essence qui n'est pas mélangée à de l'huile pour moteur à 2 temps, ce qui causerait des dommages irréparables au moteur et entraînerait l'annulation de la garantie du fabricant.
2. NE PAS FUMER lors de l'approvisionnement en carburant ou pendant l'utilisation de l'outil.
3. NE PAS UTILISER L'OUTIL NON POURVU DU SILEN-CIEUX ou du capot silencieux correctement installés.
4. NE PAS TOUCHER ou laisser les mains ou une autre partie du corps entrer en contact avec l'échappement chaud ou le fil de la bougie.
5. A CAUSE DU DANGER des gaz d'échappement, ne jamais utiliser le souffleur dans des lieux mal aérés.
6. NE JAMAIS BRAQUER LE SOUFFLEUR VERS DES PERSONNES, ANIMAUX, BATIMENTS, AUTOMOBILES, FENÊTRES.
7. NE PAS utiliser l'outil sans couvercle d'admission installé pour empêcher tout contact avec la turbine.
8. NE PAS poser l'outil quand le moteur est chaud et s'il y a toute matière inflammable.
9. NE PAS UTILISER L'OUTIL PENDANT DES PERI-ODES PROLONGEES sans le laisser refroidir de temps à autre.
10. NE PAS UTILISER L'OUTIL SOUS L'INFLUENCE DE L'ALCOOL OU D'UN MEDICAMENT.
11. NE MODIFIER OU RETIRER AUCUNE PIECE OU COMPOSANT DE CE PRODUIT. Ceci pour raitcause des dommages corporels et/ou matériels et entrainer l'annulation de la garantie du fabricant.
12. À l'extérieur ou à l'intérieur, NE PAS UTILISER vous l'outil près de tout produit inflammable (liquides, gaz). Une explosion et/ou un feu pourrait en résulter.
13. NE PAS PORTER de vêtements amples, d'écharpes, de colliers, de cheveux longs non attachés, etc., sinon on risque d'être blessé si les objets sont aspirés dans les pièces rotatives.
14. NE PAS faire le plein de carburant pendant que le moteur fonctionne ou si le moteur est encore chaud.

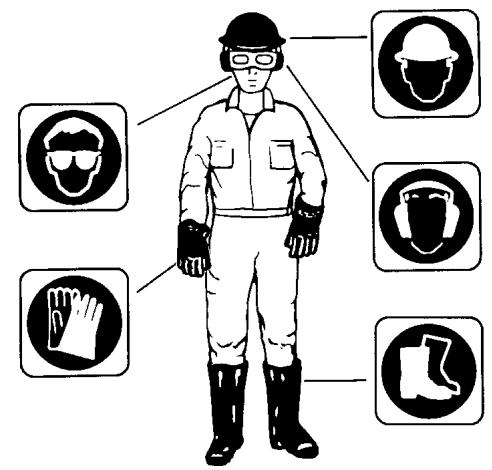

2-3. Symboles internationalaux

Lire le manuel d'utilisation.

L'utilisation de ces dispositifs de sécurité est fortement recommandée afin de réduire tout risque de blessures accidentelles. Distance minimale d'opération.

Lire le manuel d'utilisation.

3 - Instructions pour montage

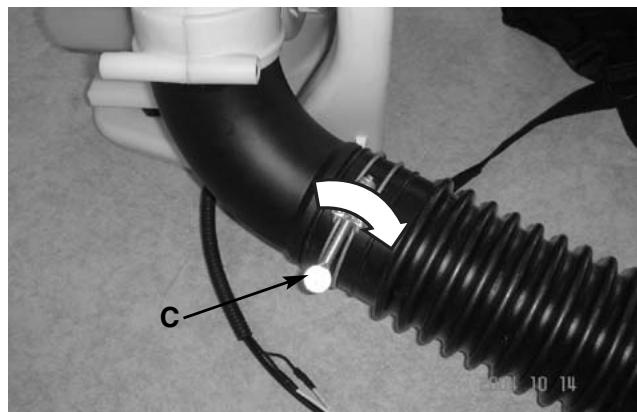

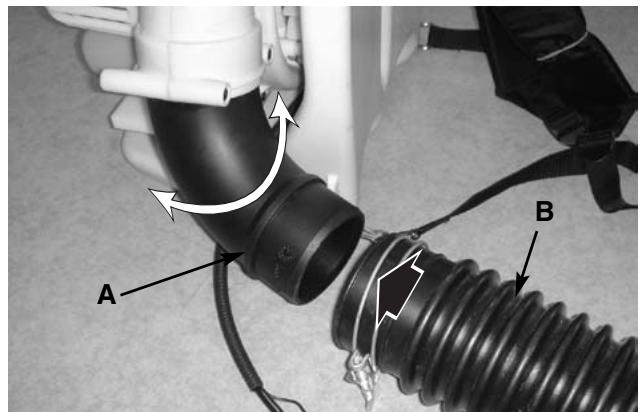

Placez le collier de durite (C) sur le tube flexible avant de brancher le tube flexible au tube de sortie du ventilateur. Brancher le tube flexible (B) au tube de sortie du ventilateur (A) (Fig. 3-1A) avec un collier de durite (C) (Fig. 3-1B) et serrez-le fermement (Fig. 3-1B).

3-1A

3-1B

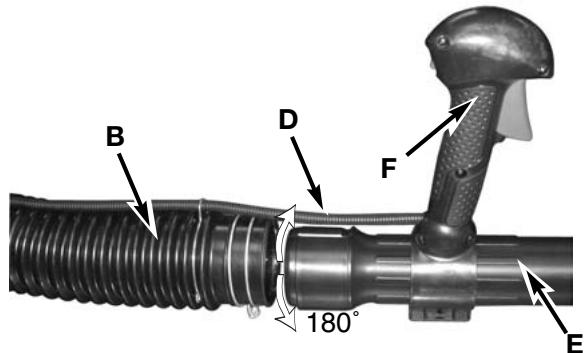

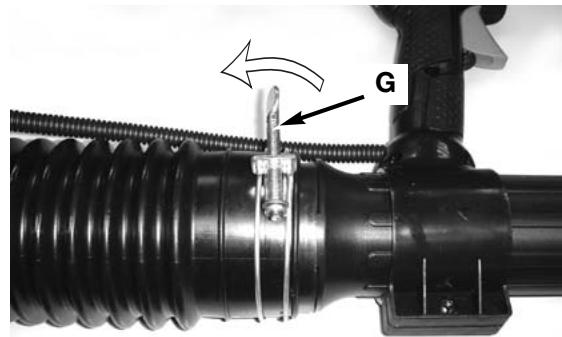

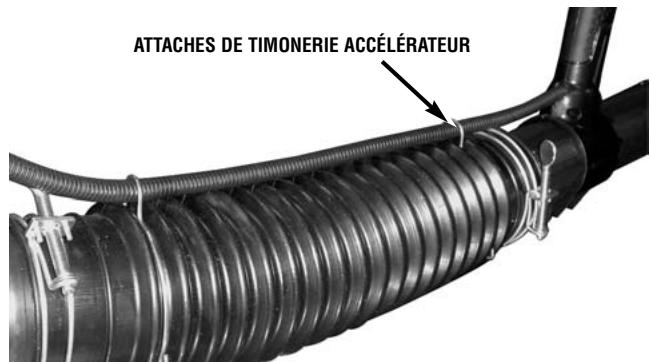

3-2. Fixation du TUBE de fonctionnement

REMARQUE : gardez le câble d'accélérateur aussi droit que possible en le branchant aux tubes du souffleur.

1. Placez l'appareil sur une surface plate pendant l'assemblage. Assurez-vous que le mécanisme à vis du collier est positionné à distance de l'opérateur.
2. Placez le collier de durite (C) sur le tube flexible et le tube de fonctionnement avant de les brancher ensemble.
3. Faites tournier la marque (D) de la timonerie d'accelerateur pour qu'elle soit alignée sur la poignée du papillon des gaz (F) (Fig. 3-2A). Insérez le tube de fonctionnement (E) à l'intérieur du tube flexible (B) (Fig. 3-2A), puis serrez fermement à l'aide d'un collier de durite (G) (Fig. 3-2B).

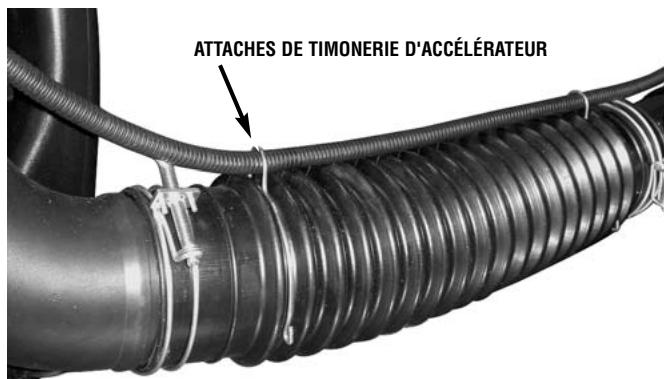

4. aux deux extrémités du tube flexible pour fixer le câble du papillon des gaz. (reportez-vous aux Fig. 3-2C et 3-2D)

3-2A

3-2B

3-2C

3-2D

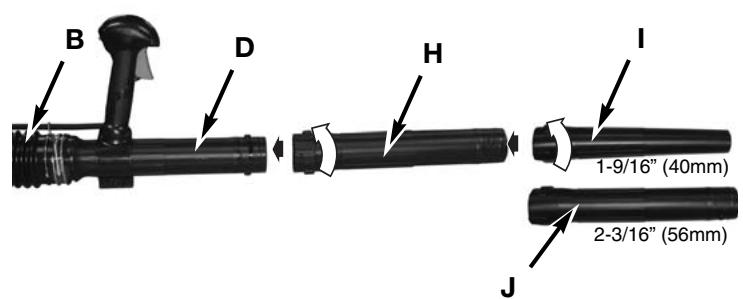

3-3. FIXER le TUBE intermédiaire et le gicleur du concentrateur

Branchez le tube intermédiaire (H) et le gicleur du concentrateur (I) ou le gicleur de 56 mm (J) (vous ne pouvez utiliser qu'un seul gicleur à la fois). Poussez les tubes ensemble et tournez-les dans le sens des aiguilles d'une montre, de manière à ce qu'ils se verrouillent ensemble (Fig. 3-3A). Utilisez le gicleur du concentrateur quand vous avez besoin d’un plus grand début d’air dans les endroits étroits : platebandes, sous-ponts, etc.

3-3A

3-4. Ajustez le harnais du souffleur portable et la poignee de commande

1. Placez le souffleur sur votre dos en glissant les bras à travers les bandoulières comme si vous enfiliez une veste (Figure 3-4A).
2. Ajustez le harnais du souffleur portable et la poignée de commande.
3. Une fois que les ajustements des bandoulières sont terminés pour le confort de l'utilisateur, retirez le souffleur de votre dos et placez-le sur un sol nivelé en position verticale.

3-4A

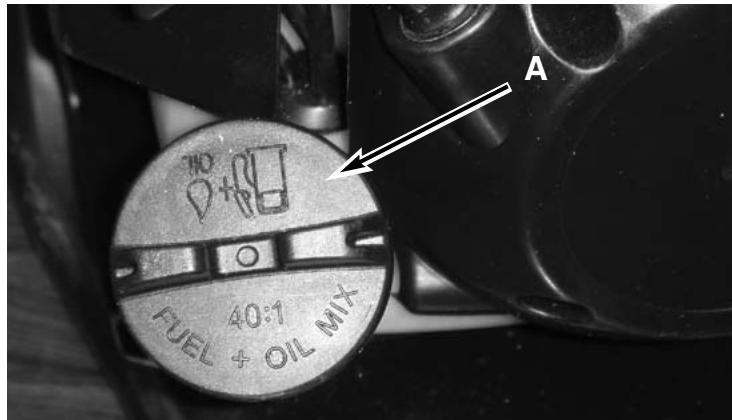

4-1. Carburant

Utilisez un mélange d'essence sans plomb standard et d'huile moteur deux temps Genuine McCulloch 40:1. Utilisez les proportions de mélange données dans la Section 4-3.

Ne jamais utiliser d'essence pure dans cet outil. Ceci causerait des dommages irréparables et entraînerait l'annulation de la garantie du fabricant. Ne jamais utiliser un mélange entreposé depuis plus de 90 jours. Si vous utilisez un lubrifiant deux temps autre qu'un lubrifiant Genuine McCulloch Custom, il est indispensable que ce soit une huile de qualité supérieure pour moteur à deux temps à refroidissement par air mélangée selon une proportion de 40:1. N'utilisez pas d'huile deux temps dont la proportion de mélange recommandée est de 100:1. En cas de dommages causés au moteur du fait d'une lubrification insuffisante, la garantie moteur du fabricant est annulée.

4-2. Melange du carburant

Mélangez le carburant avec une huile deux temps Genuine McCulloch placée dans un contenant/agréé. Utilisez le tableau des mélanges pour les proportions correctes carburant/huile. Secouez le contenant pour assurer un bon mélange.

Un manque de lubrifiant annule la garantie de moteur.

4-3. Symboles de carburant et lubrification

TABLEEAU DES PROPORTIONS

ESSENCE	Lubrifiant Spécial McCulloch à 40:1
1 U.S. Gal.	3,2 oz.	95ml (cc)
5 Liters	4,3 oz.	125ml (cc)
1 Imp. Gal.	4,3 oz.	125ml (cc)
Proportions de Mélange	40 volumes d'Essence pour un Volume d'Huile
1ml=1cc

4-4. Carburants recommandes

Certains carburants conventionnels sont mélangés avec des oxydants tels l'alcool ou l'éther afin de se conformer aux standards pour la pureté de l'air. Notre moteur McCulloch est conçu de manière à pouvoir utiliser toute essence pour automobile carburants avec oxydants inclus, tout en vous procurant un fonctionnement satisfaisant.

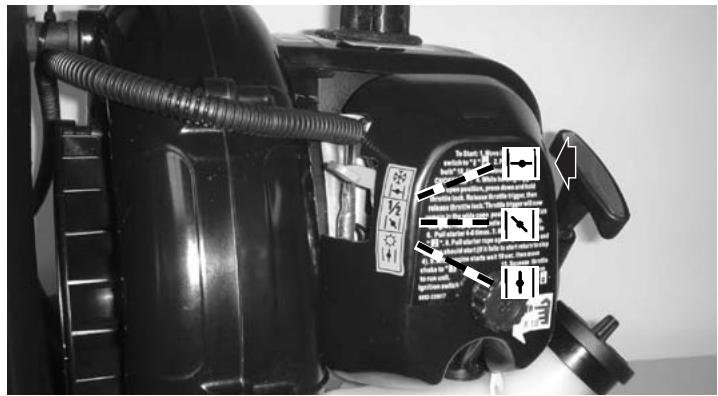

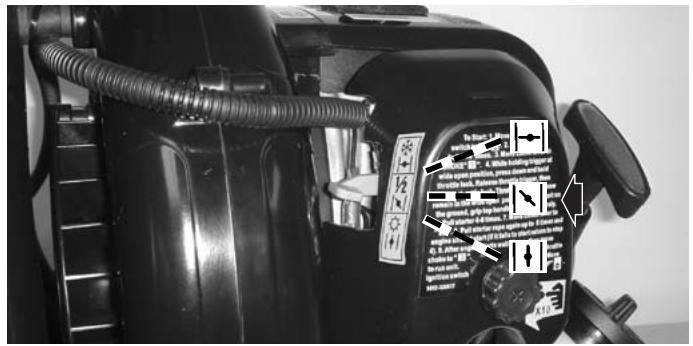

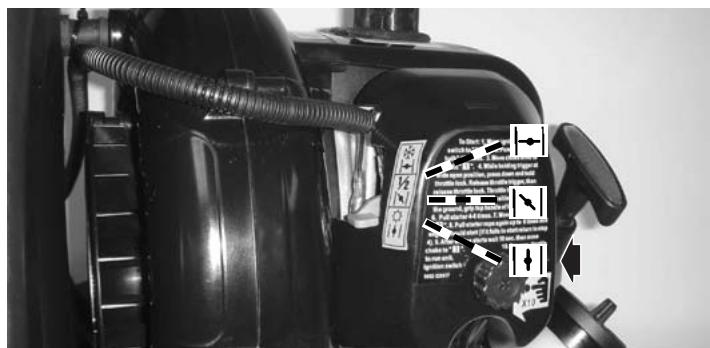

5-1. Demarrage d'un moteur FROID

Remplissez le réservoir de carburant avec un mélange approprié d'essence et d'huile. Rapportez-vous à la section CARBURANT ET LUBRIFICATION. Placez l'unité.

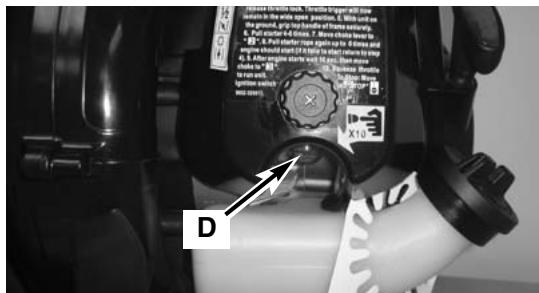

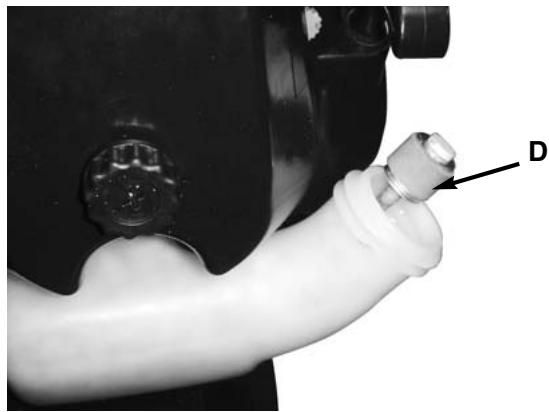

1. Pompez « l'amorceur » (D) 10 fois. (Fig. 5-1B)

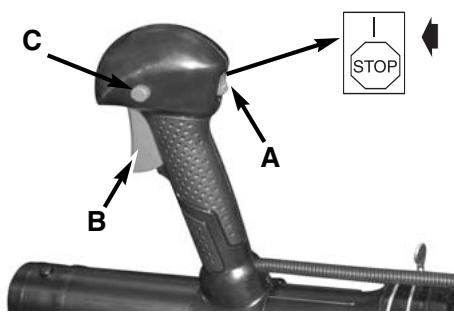

2. Notre unité est conçue avec 3 positions des gaz : PLEIN GAZ «|→», PARTIEL «|→», et DEMARRAGE «|+». Déplacer le régulateur des gaz vers la position PLEIN GAZ «|→». (Fig. 5-1A)
3. Réglez le verrouillage de l'accélérateur (C): Tout en tenant la gâchette (B) en position grande ouverte, appuyez vers le bas et tenez le verrouillage de l'accélérateur (C). Relâchez la gâchette de l'accélérateur (B), puis relâchez le verrouillage de l'accélérateur (C). La gâchette de l'accélérateur (B) restera alors en position complètement ouverte. Vérifiez que le contact d'allumage est en position MARCHE (I). (Fig. 5-1C)

REMARQUE: L'assistance électrique Easy Start réduit significativement l'effort nécessaire pour tirer. Tirez la corde du démarreur lentement d'environ 3 pieds 1/2, l'assistance électrique fera que le moteur présente peu de résistance.

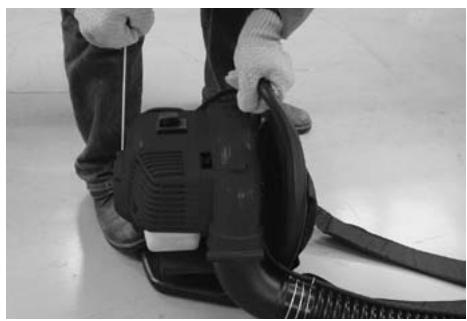

1. L'appareil au sol, tenez le sommet de la poignée d'assistance et posez le pied sur le bas du cadre. Tirez six fois sur le cable du démarreur. (Fig. 5-1D)
2. Tirez sur le cable du démarreur 4 à 6 fois - si l'unité ne démarre pas, placez le levier de l'étrangleur en position «|« et tirez à nouveau 4 à 6 fois (Fig. 5-1E). Attendez 10 sec. une fois que l'unité démarre, puis placez le levier de l'étrangleur en position «|«. (Fig. 5-1F)
3. Appuyez sur la gachette pour mettre l'unité en route. REMARQUE: si le moteur ne démarre pas après des tentatives répétées, réferez-vous à la section Dépannage.

REMARQUE : tirez toujours sur le câble du démarreur sur une trajectoire rectiligne. Tirer le démarreur sur une trajectoire angulaire frottera le câble contre l'oeillet. Ce frottement abimera le câble et l'utila plus rapidement. Tenez toujours la poignée du démarreur lorsque le câble se rétracte. Ne laissez jamais le câble se retirer d'un coup depuis la position étirée. Cela risque de l'accrocher ou de l'abimer et également d'endommager l'assemblage du démarreur.

5-1A

5-1B

5-1C

5-1D

5-1E

5-1F

5 - Instructions de demarrage/d'arrêt

Dans certains cas dus à des conditions de fonctionnement (altitude, température, etc.), votre souffleur peut nécessiter un léger ajustement de la vitesse de ralenti.

Après réchauffage, si l'appareil ne fonctionne pas au ralenti après avoir redémarré deux fois, suivez ces étapes pour ajuster la ralenti.

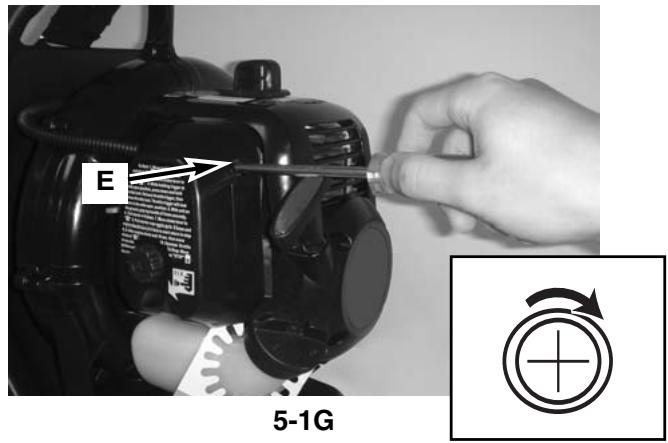

1. Repérez la vis d'ajustement du ralenti (E) sur le carburateur (Fig. 5-1G).
2. À l'aide d'un tournevis à pointe cruciforme ou pour écrous à fente - tournez la vis d'un quart de tour à un demi-tour dans le sens des aiguilles d'une montre (vers la droite). L'appareil devrait alors être au ralenti.

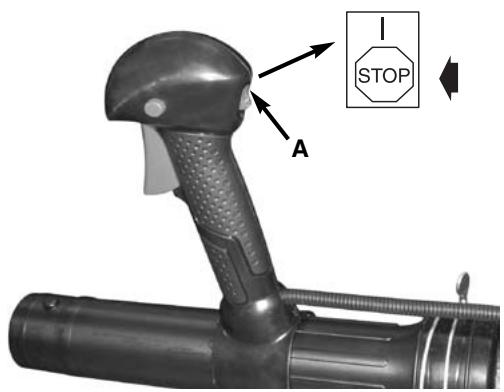

5-2. ARRET Du moteur

Procedure d'arrêt d'urgence. Quand il est nécessaire d'arrêter immédiatement le moteur du souffleur, FAITES BAISSER le commutateur OFF « STOP » jusqu'à ce que le moteur s'arrête complètement(Figure 5-2).

Méthode d'arrêt normale. Pour un arrêt normal, relâchez Le déclencheur et laissez le moteur returner à une vitesse ralentie. Puis FAITES BAISSER le commutateur OFF « STOP » jusqu'à ce que le moteur s'arrête complètement. (Figure 5-2)

5-2

5-3. DEMARRAGE D'UN MOTEUR CHAUD (Le moteur a ete arrete pendant plus de 15 à 20 minutes).

1. Placez l'accélérateur (reportez-vous à l'étape 1 pour démarrer un moteur froid), étrangleur « 3 », tirez sur le câble du démarreur.
2. Si le moteur ne démarre pas ou s'il démarre, puis s'arrête après avoir tiré cinq fois sur le cable, suivez la procédure « DEMARRAGE D'UN MOTEUR FROID »

6-1. Fonctionnement du souffleur avertissement

En raison de débris projetés, portez toujours des lunettes de protection ou un écran facial approuvé par l'Institut des Standards Nationaux Américains lors du fonctionnement du souffleur.

Avertissement

Avant d'utiliser votre souffleur, révisez les précautions de sécurité dans votre manuel d'utilisateur et toutes les règlementations concernant le fonctionnement de l'appareil. Ces précautions et règlementations sont pour votre protection.

Attention

NE PAS faire fonctionner le souffleur avec d'autres personnes ou des animaux dans le périmètre immédiat autour de l'appareil. Laissez un minimum de 50 pieds (15 mètres) entre l'opérateur et les autres personnes ou animaux.

1. Utilisez le souffleur pour des arbres, des broussailles, des plate-bandes et des zones difficiles à nettoyer.
2. Utilisez l'appareil autour des bâtiments et pour d'autres procédures de nettoyage normal.
3. Utilisez le souffleur autour des murs, des surplombs, des haies et des grillages.
4. Nous conseillons de porter un masque facial lors du fonctionnement du souffleur dans des zones poussiéreuses.
5. Tenez-vous éloigné des débris, à une distance qui vous permette facilement de contrôler la direction des débris projetés. Ne jamais orienter l'expulsion des débris en direction des personnes représentées.
6. Pour contrôler la vitesse du flux d'air, le souffleur peut être manipulé à une vitesse entre ralenti et pleine vitesse. L'expérience avec l'appareil vous aidera à déterminer le montant de flux d'air nécessaire à chaque application.
7. Ne faites fonctionner l'équipement électrique qu'à des heures raisonnables — pas tout le matin ou tard la nuit lorsque les gens risquent d'être dérangés. Conformez-vous aux horaires qui figurent dans les règlements locaux.
8. Pour réduire les niveaux sonores, limitez le nombre de pièces de l'équipement utilisées à la fois.
9. Faites fonctionner les souffleurs électriques à la vitesse d'accélération la plus basse possible pour effectuer le travail.
10. Vérifiez votre équipement avant utilisation, rondout le silencieux, les prises d'air et les filtres à air.
11. éreuses, humidifiez légèrement les surfaces quand il y a de l'eau à disposition.
12. Conservez l'eau en utilisant des souffleurs électriques au lieu de tuyaux pour beaucoup d'applications sur les pelouses et les jardins, y compris les zones telles que les gouttières, les grillages, les patios, les grils, les porches et les jardins.
13. Faites attention aux enfants, aux animaux domestiques, aux fenêtres ouvertes ou aux voitures fraîchement lavées et soufflez les débris dans une direction sûre.
14. Utilisez le tube intermédiaire plus l'étrangleur de votre choix afin que le flux d'air puisse agir près du sol.
15. Après avoir utilisé des souffleurs et d'autres équipements, NETTOYEZ! Jetez les débris dans des réceptacles à ordure.

6-2. Instructions de fonctionnement

1. Suivez les instructions « DÉMARRAGE D'UN MOTEUR FROID »

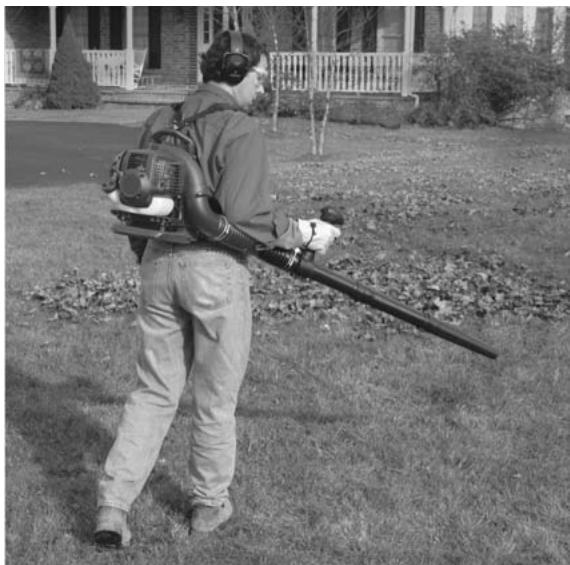

2. Une fois que l'appareil fonctionne, placez-le sur votre dos en glissant les bras à travers les bandoulières comme si vous enfiliez une veste (Fig. 6-2A).
3. En préparant le nettoyage des débris d'une zone, positionnez-vous toujours de façon à pouvoir contrôler la direction dans laquelle les débris seront soufflés.
4. La poignée de commande et la flexibilité de l'assemblage du tube du souffleur vous permettront de nettoyer la plupart des zones difficiles à atteindre. (Fig. 6-2B)
5. La poignée, le déclencheur d'accélérateur, le blocage de l'accélérateur et le commutateur on/off d'allumage sont tous montés sur une poignée amovible qui propose un large éventail de positions de fonctionnement et de comportement (Fig. 6-2C).

6-2A

6-2B

5-5C

7-1. Programme de maintenance

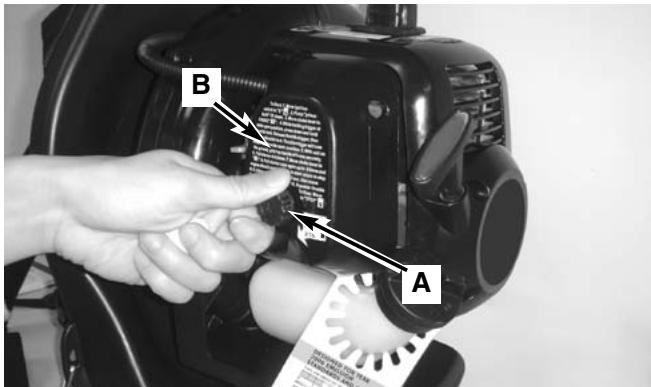

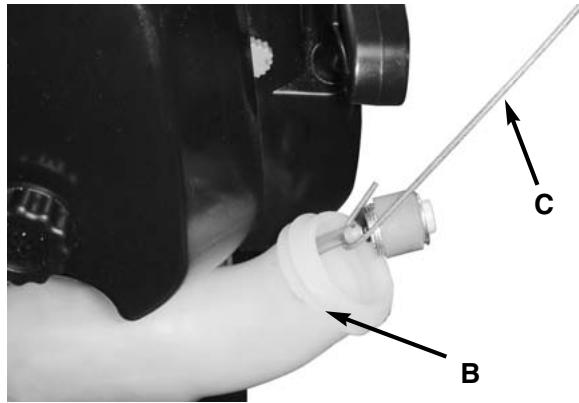

Effectuez ces procédures de maintenance nécessaires à la fréquence précisée dans le tableau. Ces procédures doivent également faire partie d'une mise au point saisonnière.

REMARQUE: La maintenance, le remplacement ou la réparation des appareils et des systèmes de contrôle d'émission ne peuvent être effectifs que par un fournisseur de services McCulloch ou un autre fournisseur qualifié.

pour éviter des blessures graves, n'effectuez jamais la maintenance ou les réparations pendant que l'appareil fonctionne. Effectuez toujours l'entretien et les réparations sur un appareil froid. Débranchez le cable de la bougie d'alumage pour assurer que l'appareil ne peut pas démarrer.

Un bon programme de maintenance préventive d'inspections et de soins réguliers augmentera la durée de vie et améliorera les performances de votre tronçonneuse. Cette liste de vérification de maintenance vous guidera dans ce programme.

Le nettoyage, l'ajustement et le remplacement de pièces peuvent être nécessaires sous certaines conditions, à des intervalles plus fréquents que ceux indiqués.

RESPONSABILITÉ DU CLIENT

LISTES DES VERIFICATIONS D'ENTRETIEN		CHAQUE usage	HEURES D'OPERATION
PIECE	ACTION		10	20
VIS / ECROUS / BOULONS	INSPECTER / RESSERRER	✓

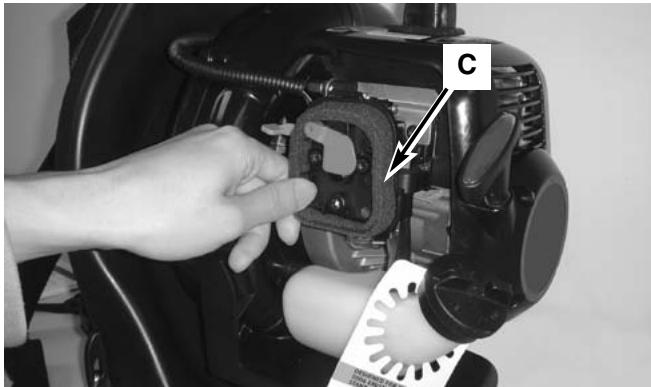

FILTRÉ A AIR	NETTOYER OU REMPLACER		✓
FILTRÉ ESSENCE / FILTRÉ A HUILE	REMLPLACER			✓

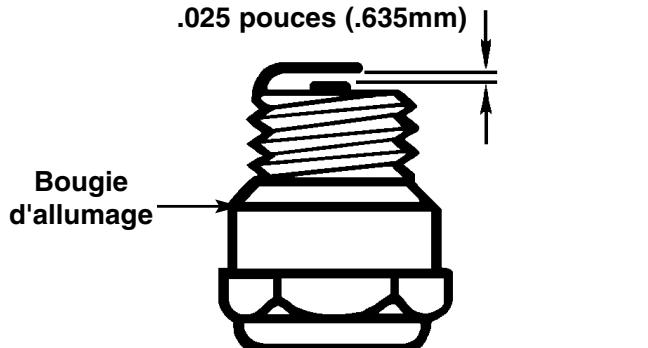

BOUGIE	NETTOYER / REGLER / REMPLACER			✓
ECRAN PARE-ETINCELLES	INSPECTER	✓
	REMLPLACER		✓
DURITS D'ESSENCE	INSPECTER	✓
	*REMLPLACER SUIVANT LES BESOINS		✓
TUBS D'ASPIRATION	INSPECTER / NETTOYER	✓
*Recommendé pour maintenance par un technicien d'un Centre de maintenance agréé.

Attention

NE JAMAIS utiliser le coupe-herbe sans filtre à air. Le filtre à air doit rester propre. Si endommagé, remplacer.

Pour nettoyer le filtre à air :

1. Retirer les boutons (A) retenant le couvercle du filtre à air, retirer le couvercle (B) et retirer le filtre (C) du boîtier (Fig. 7-2A & Fig. 7-2B).
2. Nettoyez le filtre dans de l'eau savonneuse. NE PAS UTILISER D'ESSENCE!
3. Laissez le filtre et le couvercle sécher à l'air libre.
4. Réinstallez le filtré.

REMARQUE : Remplacez le filtre s'il est usé, endommagé, déchiré ou s'il est impossible à nettoyer.

7-2A

7-2B

Attention

Vider l'essence contenue dans le réservoir et la placer dans un récipient homologué avant de commencer cette opération. Ouvrir le bouchon de essence lentement pour soulager la pression éventuellement accumulée dans le réservoir.

Filtré à carburant :

1. Retirez complètement le capuchon (A) du réservoir à essence (B) pour pouvoir retirer le filtre à carburant (D) du réservoir. Utilisez un morceau de câble (C) avec un crochet formé au bout pour tirer le filtre hors du réservoir. (Fig. 7-3A & 7-3B)
2. Retirez le filtre à carburant (D) par un mouvement de rotation. (Fig. 7-3C)
3. Remplacez le filtre à carburant (D). (Fig. 7-3D)

REMARQUE: Ne faites jamais fonctionner le souffleur sans le filtre à carburant. Cela risque d'entraîner des dommages internes dans le moteur!

7-2A

7-2B

7-2C

7-4. Ajustement du ralenti

Le carburateur a été préreglé en usine pour une performance optimale. Si d'autres réglages sont nécessaires, emmenez votre souffleur chez un fournisseur Cub Cadet ou un autre fournisseur qualifié.

7-5. BOUGIE d'allumage

1. Pour retirer la bougie d'allumage (B) (Fig. 7-5B) pour un nettoyage ou un remplacement : assurez-vous que le moteur est éteint et que la bougie d'allumage est froide, puis saisissez fermement la coiffe de bougie et retirez la bougie d'allumage. Retirez la bougie d'allumage avec le bon outil pour bougie d'allumage. Inspectez, nettoyez ou remplacez selon les besoins.
2. Écart de la bougie d'allumage = 0,025 pouces (0,635 mm) (Fig. 7-5A).
3. Couple à 120 pouces-livres (de 12 à 15 Nm). Branchez la coiffe de bougie.
4. Si nécessaire, remplacez la bougie d'allumage avec une Champion RZ7C ou équivalent.

7-5A

7-5B

7-6. Ecran pare-etincelles

1. Pour changer l'écran stoppeur d'étincelles (A) (Fig. 7-5B), utilisez des pinces à bout d'aiguille; ouvrez un bord de l'écran stoppeur d'étincelles. Sortez ensuite l'écran stoppeur d'étincelles.
2. Utilisez les pinces à bout d'aiguille pour posser un nouvel écran stoppeur d'étincelles. Ouvrez ensuite un petit peu les pinces pour presser sur la surface interne de l'écran stoppeur et pour le serrer fermement.

Le fait de ne pas suivre ces étapes risque d'entraîner la formation de vernis dans le carburateur, ce qui peut poser des difficultés au démarrage ou entraîner des dommages permanents suite à l'entreposage.

1. Effectuez toute la maintenance générale recommandée dans la section Maintenance de votre manuel d'utilisateur.
2. Nettoyez l'extérieur du moteur et des tubes du souffleur.
3. Videz le carburant du réservoir d'essence en faisant tourner l'appareil jusqu'à ce qu'il soit à sec ou en retirant le bouchon du réservoir et en retournant le logement du moteur/réservoir d'essence et en vidant le mélange huile/carburant dans un récipient contenant le même mélange d'huile pour moteur à deux temps.
4. Avec la vidange du carburant, démarrez le moteur.
5. Faites tournier le moteur au ralenti jusqu'à ce qu'il s'arrête. Cela purgera le carburant du carburateur.
6. Laissez refroidir le moteur (environ 5 minutes).
7. À l'aide d'une clé à bougie, retirez la bougie d'allumage.
8. Versez une cuillère à café d'huile propre pour moteur à deux temps dans la chambre de combustion. Tirez lentement le câble du démarreurs plusieurs fois pour couvrir les composants internes. Remplacez la bougie d'allumage.
9. Entreposez l'appareil dans un endroit frais et sec, à distance de toute source incandescente, comme un brûleur, un chauffe-eau, etc.

7-8. REMISE En service d'un appareil apres entreposage

1. Retirez la bougie d'allumage.
2. Tirez d'un coup sur le câble du démarreur pour nettoyer l'excès d'huile de la chambre de combustion.
3. Nettoyez et réglez l'écart de la bougie d'allumage ou installez une nouvelle bougie d'allumage avec un écart correct.
4. Préparez l'appareil au fonctionnement.
5. Remplissez le réservoir d'essence avec un mélange approprié de carburant / huile. Reportez-vous à la section Carburant et Lubrification.

8 - Depannage du moteur

PROBLEME	CAUSE PROBABLE	SOLUTION
L'outil ne démarre pas ou démarre et cale.	Procédure de démarrage incorrecte.	Voir les instructions du manuel d'utilisation.
	Mauvais reglagine du carbureteur.	Faire régler le carburateur par un service agréé.
	Bougie noyée	Nettoyer la bougie, régler l'écartement des electrodes ou replacer la bougie.
Le moteur démarre mais manque de puissance.	Filtre à carburant colmaté.	Remplacer le filtre à carburant.
	Position du starter incorrecte.	Placer le starter su la position RUN (MARCHE).
	Pare-étincelles encrassé.	Remplacar l'écran pare-étincelles.
	Filtre à air encrassé.	Retirer le filtre, le nettoyer et el replacer.
Le moteur a des ratés.	Mauvais réglage du carburateur.	Faire régler le carburateur par un service agréé.
Manque de puissance sous la charge.
Ne tourne pas régulièrement.	Mauvais réglage du carburateur.	Nettoyer la bougie, régler l'écartement des electrodes ou replacer la bougie.
	Mauvais écARTement des électrodes de la bougie.	Nettoyer la bougie, régler l'écartement des electrodes ou replacer la bougie.
Fumée excessive.	Mauvais réglage du carburateur.	Faire régler le carburateur par un service agréé.
	Mélange huile / essence incorrect.	Utiliser un mélange adéquat (40:1).

1. Durée

La durée de la garantie des produits McCulloch s'établit comme suit: un (1) ANNÉE à compter de la date initiale de l'achat à condition que l'appareil soit utilisé à des fins personnelles, domestiques, pour des travaux de ferme ou de ranch, et qu'il ne soit pas utilisé à des fins de location; QUATRE-VINGT-DIX (90) JOURS à compter de la date d'achat initial lorsque les produits sont utilisés à des fins commerciales, professionnelles, institutionnelles ou de location. Cette garantie vous donne des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états ou provinces. PAR LA PRESENTE, MCCulloch DÉCLINE TOUTE RESPONSABILITÉ EN CE QUI CONCERNE TOUTE GARANTIE IMPLICITE APRES LES DATES D'EXPIRATION APPLICABLES DE CETTE GARANTIE LIMITÉE EXPRESSE. (Certains états ou certaines provinces ne permettant pas de limitation de la durée des garanties implicites. Les limitations ci-dessus peuvent donc ne pas s'appliquer à votre cas.)

2. Par qui la garantie est-elle offerte

McCulloch U.S.A 1-800-521-8559

A. L'acheteur d'un produit McCulloch (à condition que le produit ne soit pas destiné à la revente). B. Toute personne à qui le produit est légalement cédé pour la durée de la garantie implicite ou écrite applicable au produit. C. Toute autre personne autorisée, aux termes de la garantie ou des lois applicables, à demander au Garant de respecter ses obligations. (Les parties sus-mentionnées sont ci-après désignées sous le nom de «Utilisateur.»)

4. Ce qui est couvert par CETTE garantie

Toute défaillance survenant pendant la période de garantie applicable et qui découle de défauts de matériaux ou de fabrication.

5. Ce qui n'est PAS couvert par CETTE garantie

A. Tout dommage indirect ou consécutif découluant possiblement de la défaillance ou du mauvais fonctionnement d'un produit McCulloch. (Comme certains états ou certaines provinces n'autorisent pas l'exclusion ou la limitation des dommages indirects ou consécutifs. Ces limitations peuvent ne pas s'appliquer à votre cas.) B. Toute défaillance découlant d'un accident, d'un usage abusif, d'une négligence ou du défaut d'utiliser le produit conformément aux directives fournies dans la ou les Notices d'utilisation qui accompagnent le produit, ou découlant d'une réparation inadéquate par un Centre de réparation non agréé. C. Les réglages normaux décrits dans la ou les Notices d'utilisation fournies avec le produit. D. Tout composant ou accessoire qui n'est pas vendu ou fabriqué par le Garant. E. Les préparations ou assemblages préalables à la livraison. F. Cette garantie ne s'applique pas aux accessoires ni à l'entretien ou aux réglages normaux du produit décrits dans la ou les Notices d'utilisation.

A. Réparer ou remplacer gratuitement pour l'utilisateur les composants qui s'avèrent défectueux pendant la période de garantie applicable. B. S'assurer que le Centre de réparation agréé est remboursé pour les frais de matériel et de main-d'œuvre engagés pour effectuer les réparations au titre de la garantie conformément aux politiques et procédures de garantie établies.

7. Responsabilités de l'utilisateur aux TERMES de CETTE garantie

A. L'utilisateur doit livrer ou expédier le produit McCulloch couvert par la garantie au concessionnaire chez qui le produit a été acheté ou au Centre de réparation agréé le plus proche. Une preuve d'achat est requise. B. Les frais d'expédition, le cas échéant, sont à la charge de l'utilisateur. C. Veiller à l'entretien, à l'utilisation et au rangement du produit avec une diligence raisonnable, tel qu'il est expliqué dans la ou les Notices d'utilisation.

8. MOMENT pour le GARANT de s'acquitter de ses obligations aux TERMES de CETTE garantie

A. Les dates de réparation des produits sous garantie seront fixées pour le Centre de réparation en fonction de la charge normale de travail et suivant la disponibilité des pièces. B. Si le délai pour la réparation excède dix (10) jours à compter de la date de livraison au réparateur agréé, la garantie sera prolongée du nombre de jours supplémentaires pendant lesquels le produit est inutilisable. C. Si l'utilisateur n'obtient pas entière satisfaction auprès de son Centre de réparation local, il doit se mettre en rapport avec McCulloch, ou composer le numéro sans frais.

Air STREAM

BY McCULLOCH

Modèle: ASB3206, ASB3206-CA

NE PAS faire fonctionner le souffleur avec d'autres personnes ou des animaux dans le périmètre immédiat autour de l'appareil. Laissez un minimum de 50 pieds (15 mètres) entre l'opérateur et les autres personnes ou animaux.
