Type de produit	Caméra de sécurité IP
Marque	FLIR
Modèle	Quasar CB-6204
Résolution	4K UHD (3840 x 2160 pixels)
Type de capteur	Capteur CMOS 1/2,5 pouce
Objectif	Objectif motorisé 4,3 – 8,6 mm, F1,4
Champ de vision	Horizontal : 100° – 50° ; Vertical : 55° – 28°
Vision nocturne	Jusqu'à 30 mètres avec IR LED
Indice de protection IP	IP67
Dimensions (L x H x P)	80 x 80 x 200 mm
Poids	1,4 kg
Alimentation	PoE (Power over Ethernet) IEEE 802.3af
Consommation électrique	12 W maximum
Connectivité	Ethernet 10/100/1000 Base-T, RJ45
Stockage	MicroSD jusqu'à 256 Go, NVR compatible
Détection de mouvement	Intelligence artificielle intégrée (détection de personne, véhicule)
Audio	Microphone et haut-parleur intégrés, audio bidirectionnel
Température de fonctionnement	-40°C à +60°C
Montage	Support mural ou plafond (fourni)
Garantie	2 ans
Contenu de l'emballage	Caméra, support, kit de visserie, guide d'installation rapide
Entretien et nettoyage	Nettoyer l'objectif avec un chiffon en microfibre sec ; éviter les solvants agressifs
Sécurité	Chiffrement HTTPS, protocole ONVIF, accès utilisateur avec mot de passe
Pièces détachées et réparabilité	Contactez le service client FLIR pour les pièces d'origine
Informations générales	Caméra réseau haute performance pour surveillance extérieure

FOIRE AUX QUESTIONS - Quasar CB-6204 FLIR

Comment installer la caméra FLIR Quasar CB-6204 ?

Fixez le support au mur ou au plafond à l'aide des vis fournies, branchez le câble Ethernet sur le port RJ45 et alimentez la caméra via PoE. Utilisez l'application FLIR pour finaliser la configuration.

Comment accéder à la caméra à distance ?

Téléchargez l'application FLIR Cloud ou utilisez le logiciel FLIR Companion. Connectez-vous avec votre compte et ajoutez la caméra en scannant le code QR.

Quelle est la portée de la vision nocturne ?

La vision nocturne infrarouge atteint jusqu'à 30 mètres dans l'obscurité totale.

Comment réinitialiser la caméra aux paramètres d'usine ?

Maintenez enfoncé le bouton de réinitialisation situé sous la caméra pendant 10 secondes. Les voyants clignoteront et les paramètres seront restaurés.

La caméra est-elle compatible avec les enregistreurs NVR tiers ?

Oui, la caméra supporte le protocole ONVIF Profile G, ce qui la rend compatible avec la plupart des NVR standards.

Quel type de câble Ethernet utiliser ?

Utilisez un câble Cat5e ou supérieur pour des performances optimales. La longueur maximale est de 100 mètres avec l'alimentation PoE.

Comment mettre à jour le firmware ?

Téléchargez le dernier firmware depuis le site FLIR. Connectez-vous à l'interface web de la caméra, allez dans Maintenance > Mise à jour et téléchargez le fichier.

Que faire si l'image est floue ?

Vérifiez que la lentille est propre. Si le flou persiste, ajustez la mise au point motorisée via l'interface web ou l'application.

La caméra supporte-t-elle le stockage local ?

Oui, insérez une carte microSD (jusqu'à 256 Go) dans le logement prévu pour l'enregistrement local.

Comment nettoyer la caméra correctement ?

Utilisez un chiffon doux et sec pour essuyer le boîtier. Pour l'objectif, un chiffon en microfibre légèrement humide suffit. Évitez les produits chimiques.

MODE D'EMPLOI Quasar CB-6204 FLIR

Les remarques AVERTISSEMENT et ATTENTION sont répares dans l'ensemble du document, en foncon des besoins, an de vous averr des situaons potenellement dangereuses. Il peut s'agir de risques associés à une tâche ou à une procédure que vous eectuez ou êtes sur le point d'eectuer.

Les convenons suivantes sont utilisées dans l'ensemble du document:

Averssement est un message prévenf indiquant qu'une procédure ou condion présente un risque potenel de blessure ou de mort.

Aenon est un message prévenf indiquant qu'une procédure ou condion présente un risque potenel de dommages permanents pour l'équipement et/ou de perte de données.

Une Remarque est une informaon ule permeant d'éviter certains problèmes, d'ectuer une installaon correcte ou de mieux comprendre les produits et l'installaon.

Un Conseil correspond à une informaon et aux bonnes praques ules ou apportant un avantage supplémentaire pour l'installaon et l'ulisaon des produits DVTEL.

Ce document est desné aux utilisateurs techniciens qui possèdent des connaissances de base des équipements vidéo/caméras de télésurveillance et des connexions aux réseaux LAN/WAN.

Warning:

L'installaon doit respecter les consignes de sécurité, les normes et les codes électriques, ainsi que la législaon en vigueur sur le lieu d'implantaon des unités.

Avis de non-responsabilité

Il incombe aux ulisateurs des produits DVTEL de vérieur que ces produits sont adaptés et d'étudier le rôle des capacités et limites de détecon du produit appliqués aux exigences uniques de leur site.

DVTEL, Inc. et ses agents ne garanssent d'aucune façon que les produits sont adaptés à l'usage auquel l'ulisateur les desne. DVTEL, Inc. ne pourra être tenu pour responsable en cas de mauvaise ulisaon ou de mise en place de mesures de sécurité insusantes.

Le non respect de tout ou pare des procédures recommandées ou des messages d'AVERTISSEMENT ou d'ATTENTION de la part de l'installateur, du propriétaire ou de l'ulisateur dégagera DVTEL, Inc. et ses agents de toute responsabilité en résultant.

Les spécicaons et informaons contenues dans ce guide sont sujees à modicaon sans préavis.

Les remarques AVERTISSEMENT et ATTENTION sont répares dans l'ensemble du document, en foncon des besoins, an de vous averr des situaons potentiellement dangereuses. Il peut s'agir de risques associés à une tâche ou à une procédure que vous eectuez ou êtes sur le point d'eectuer.

Les convenons suivantes sont utilisées dans l'ensemble du document:

Précautions et avertissements d'ordre général

Cee secon consent des informaons indiquant qu'une procédure ou condion présente des risques potenels. Il peut s'agir de risques associés à une tâche ou à une procédure qu'un ulisateur eectue ou est sur le point d'eectuer. Les notes AVERTISSEMENT et ATTENTION sont répares dans l'ensemble du document, en foncon des besoins, an d'averr l'ulisateur des situaons potentiellement dangereuses.

CONSERVEZ TOUTES LES INSTRUCTIONS DE SÉCURITÉ ET D'UTILISATION POUR POUVOIR VOUS Y RÉFÉRER ULTÉRIEUREMENT.

Bien que l'unité soit conçue et fabriquée conformément à toutes les normes de sécurité en vigueur, l'installaon de cet équipement présente certains risques.

An de garanr la sécurité et de réduire les risques de blessure ou de dommages, veuillez respecter les consignes suivantes:

Warning:

1. Les caches de la caméra sont une pare essenelle du produit. Ne les ouvrez et ne les rerez pas.
2. N'ulisez jamais la caméra sans que le cache soit en place. L'ulisaon de la caméra sans cache présente un risque d'incendie et de choc électrique.
3. Ne démontez pas la caméra et ne rerez pas ses vis. Aucune pièce se trouvant à l'intérieur de l'unité ne nécessite un entreen par l'ulisateur.
4. Seul un technicien formé et qualifié est autorisé à entretenir et à réparer cet équipement.
5. Respectez les codes et réglementaons locaux, et assurez-vous que l'installaon et l'ulisaon sont conformes aux normes contre l'incendie et de sécurité.

Cauon:

An d'éviter tout dommage dû à une surchaue ou toute panne de l'unité, assurez-vous que la régulaon de température est susante pour répondre aux exigences de l'unité (refroidissement/chauage). La température de fonconnement doit être maintenue dans la plage de température spéciée pour le produit (0° à 50°C/32° à 122°F), sans condensaon d'humidité supérieur à 90%.

Avis et avertissements relatifs à la sécurité électrique

Averssement:

1. Lisez les instrucons d'installaon avant de brancher l'unité à une source d'alimentaon électrique.
2. Les consignes de sécurité électrique doivent toujours être respectées. Toutes les connexions électriques doivent être eectuées par un électricien qualifié.
3. Ulisez l'alimentaon fournie, et protégez l'unité contre l'électricité staque, les défauts de mise à la terre et les surtensions.
4. Si l'unité ulise un cordon d'alimentaon à trois ls, assurez-vous que le produit est correctement mis à la terre du produit lors de son ulisaon. Ne rerez JAMAIS, et ne tentez pas de contourner la broche de mise à la terre du cordon d'alimentaon. N'ulisez pas l'unité en l'absence d'un conducteur de mise à la terre installé correctement.
5. Si vous ulisez une rallonge avec ce système, assurez-vous que l'ampérage total des produits branchés sur la rallonge ne dépasse pas l'ampérage nominal de celle-ci.
6. Pour éviter tout risque de choc électrique ou d'endommager l'unité, assurez-vous que les bornes plus et moins de l'alimentaon sont correctement raccordées au connecteur du bloc de joncon avant de le brancher sur l'unité ou d'acver la source d'alimentaon.
7. Dans les situaons suivantes, l'alimentaon électrique doit être coupée immédiatement, et les réparaons, remplacements ou soluons suivants doivent être eectués si :
8. Le cordon d'alimentaon ou la prise (le cas échéant) est endommagé, eloché ou très usé.
   • L'unité a subi un choc ou a été déformée.
   • L'unité a été exposée à de l'eau.
9. L'unité a été exposée à, ou montre des signes de dégâts par le feu, une chaleur intense, une fumée épaisse, des émanaons ou des vapeurs.
10. Les connexions électriques chauent de façon anormale ou produisent de la fumée.
11. L'unité est tombée, a été endommagée, ou certaines pièces internes semblent détachées.
    • L'unité ne fonconne pas correctement.

Minimisation des IEM et des IRF

Lorsque des câbles parcourent une distance importante dans un champ électromagnéque, des interférences électromagnéques (IEM) peuvent se produire. D'importantes IEM (comme la foudre ou un émueur radio) peuvent détruire les unités et présenter un risque électrique si elles se propagent sur les câbles et dans le système. Des câbles de mauvaise qualité ou usés peuvent provoquer des interférences radioélectriques (IRF). Pour minimiser les eets des IEM et des IRF, consultez votre revendeur.

Site Preparation

Si vous ulisez DVTEL Latude, nous vous conseillons de congurer les paramètres de la caméra via l'AdminCenter. En eet, l'interface Internet de la caméra peut être remplacée par les paramètres Latude. Veuillez consulter l'aide en ligne Latude pour de plus amples informaons sur la conguraon des paramètres de la caméra.

2.1 Features

3.4.1.1 System Cable

9.3.4.1.1 Alarm Switch

9.3.4.1.2 Alarm Type

9.3.4.1.4 Trigger Acon

9.3.4.2.1 Detecon Switch

Ne débranchez pas l'alimentaon pendant la mise à niveau du logiciel.

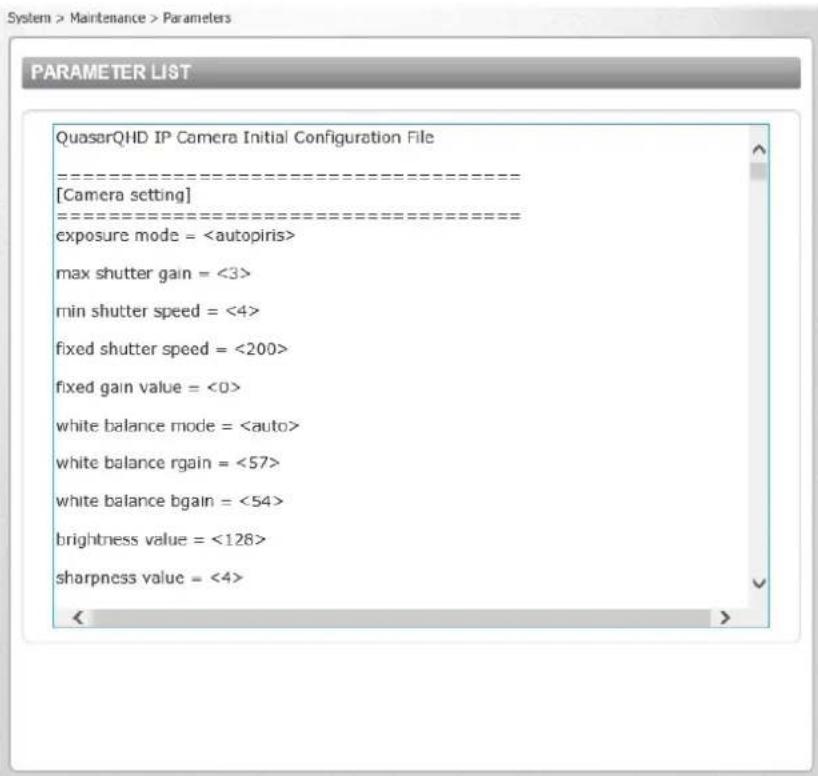

9.3.9.6 Parameters

The Parameters screen displays all of the system's parameter sengs.

Ne débranchez pas l'alimentaon pendant la modicaon des noms de chiers.

Upload

Ne débranchez pas l'alimentaon pendant la modicaon des noms de chiers.

9.4 Streaming Sengs

9.4.1.1.1 H.264-Only

9.4.1.2.1 H.264-Only

H.264-Only
PAL @ 25 FPS	NTSC @ 30 FPS	PAL @ 50 FPS	NTSC @ 60 FPS	BNC Support
3840 x 2160 (24 fps)	3840 x 2160 (24 fps)	-	-	Y
3840 x 2160 (25 fps)	3840 x 2160 (30 fps)	-	-	Y
1920 x 1080 (25 fps)	1920 x 1080 (30 fps)	1920 x 1080 (50 fps)	1920 x 1080 (60 fps)	Y
1280 x 720 (25 fps)	1280 x 720 (30 fps)	1280 x 720 (50 fps)	1280 x 720 (60 fps)	Y
720 x 576 (25 fps)	720 x 480 (30 fps)	720 x 576 (50 fps)	720 x 480 (60 fps)	Y

9.4.1.2.2 MJPEG-Only
